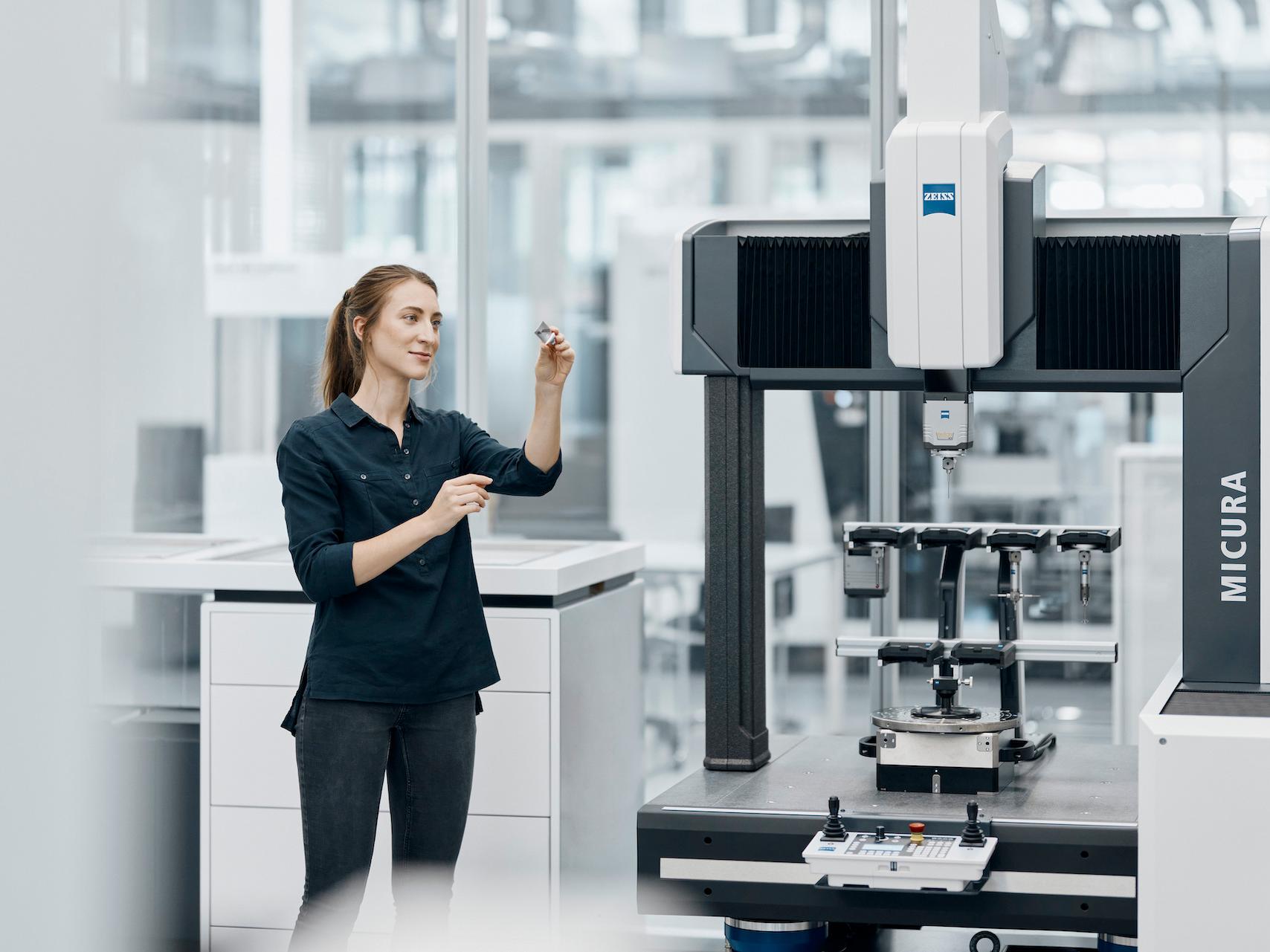

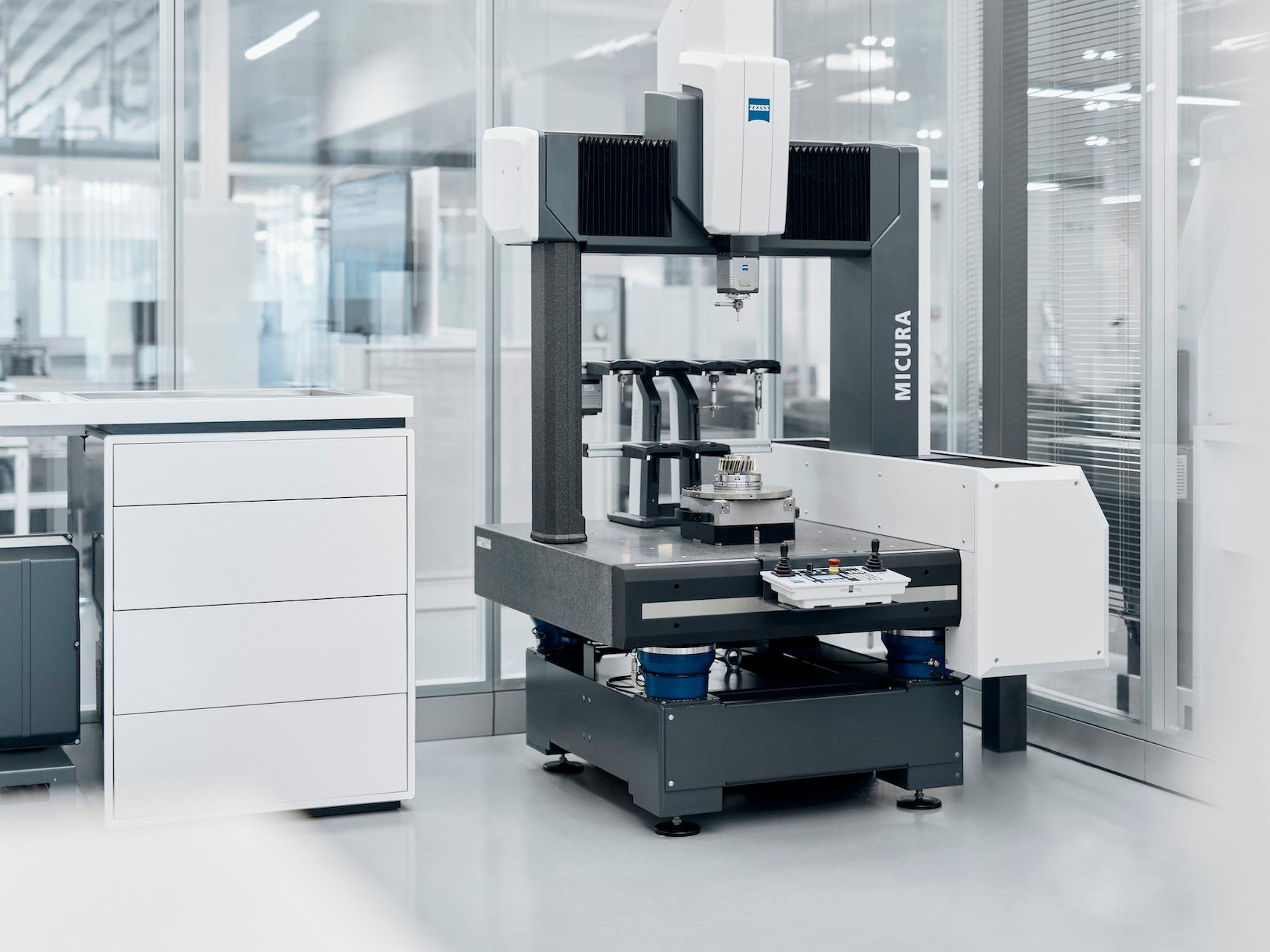

ZEISS MICURA
portál kialakítású CMM

ZEISS MICURA

Maximális precizitás kisméretű alkatrészek esetében

A ZEISS MICURA meghatározza a kompakt munkadarabok precizitásának mércéjét, és olyan fejlett technológiákat ötvöz, mint a ZEISS VAST XT gold aktív taktilis mérőfej, a ZEISS VAST XTR gold, a navigációs technológia és az új innovatív CMM-korrekciók a kategóriájában páratlan pontosság érdekében.

  • Highly precise with an accuracy of <1µm
  • Active scanning and navigator technology
  • High stability due to air bearing
  • Optional rotary table for more flexibility with 4-axis scanning
ZEISS MICURA
Kapcsolat

Vezető a pontosság tekintetében

A ZEISS MICURA a megoldás az ipari gyártás új követelményeire, ahol az alkatrészek egyre kompaktabbak és egyre nagyobbak a pontossági követelmények.

Kompakt és rendkívül pontos

A ZEISS csúcstechnológiájú VAST XT gold vagy VAST XTR gold mérőfejével és a navigátor technológiával felszerelt ZEISS MICURA aktív szkennelést kínál mikrométeresnél nagyobb mérési pontosság mellett. A ZEISS MICURA különösen a kis, bonyolult, szűk tűrésekkel rendelkező alkatrészeknél bizonyítja erősségeit, mint például az optikában, az orvostechnikában vagy az elektronikában használt alkatrészeknél. Kompakt méretei ellenére a koordináta-mérőgép 500 x 700 x 600 mm-es mérési térfogatot biztosít, ami lényegesen nagyobb, mint a hasonló gépeké.

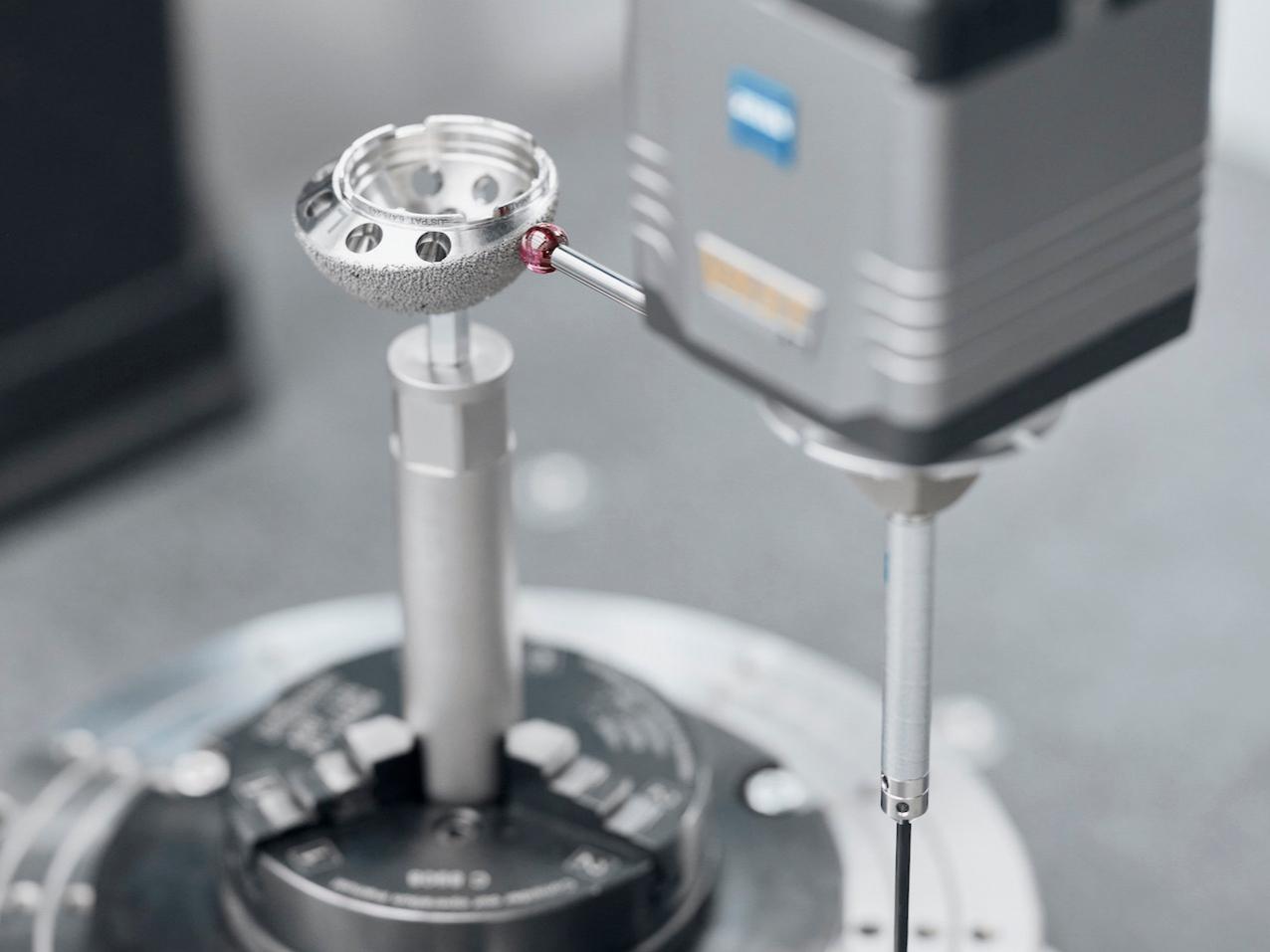

Precíz és nagy sebességű scanning

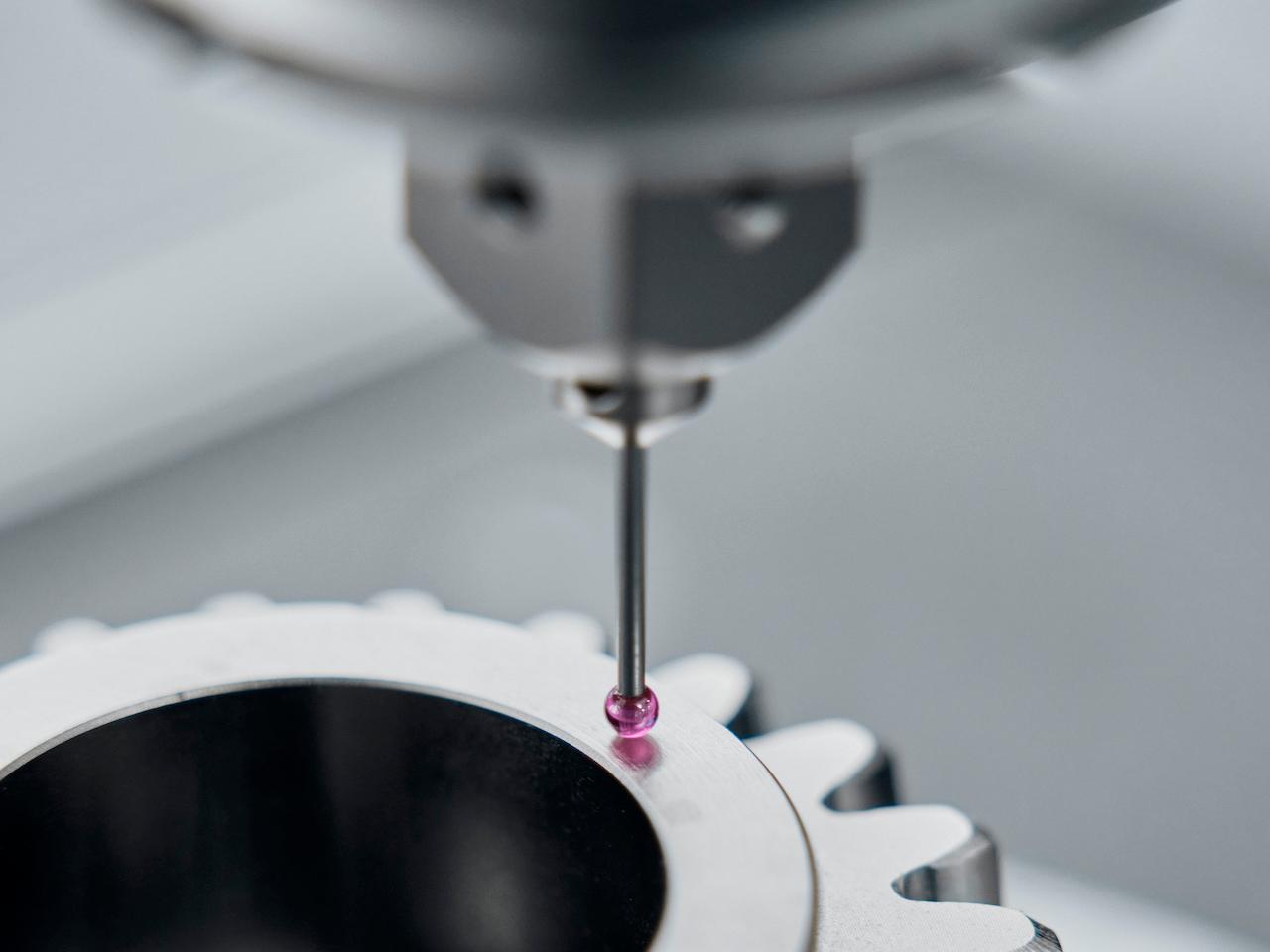

A ZEISS VAST XT gold és VAST XTR gold mérőfeje nagy, akár 500 mérőpont/másodperc-es sebességű szkennelést tesz lehetővé. A geometriai paraméterek mellett rövid idő alatt pontosan mérhetők az alak- és helyzetparaméterek, mint például a körkörösség vagy a síkbeliség síklapúság. A VAST XT gold mérőfej különösen kis méretű tesztgömbökkel szerelhető fel. A legkisebb tapintó átmérője csupán 0,3 mm.

Automatikus mérési sebesség

A ZEISS MICURA alapfelszereltségként VAST navigációs technológiával van ellátva. Automatikusan beállítja az optimális mérési sebességet garantált pontossággal - és így jelentősen lerövidíti a mérési időt. A ZEISS MICURA egy kicsit lassabban mozog a nagy pontossági követelményeket támasztó helyeken. A koordináta-mérőgép gyorsabban mozog, ha a kontúrok egyszerűbbek, vagy ha a mérés kevesebb követelményt támaszt.

A Navigator technológia még több időt takarít meg az érintőleges megközelítésnek és szkennelésnek, a spirálalakban történő szkennelésnek, valamint a tapintók gyors dinamikus minősítésének köszönhetően.

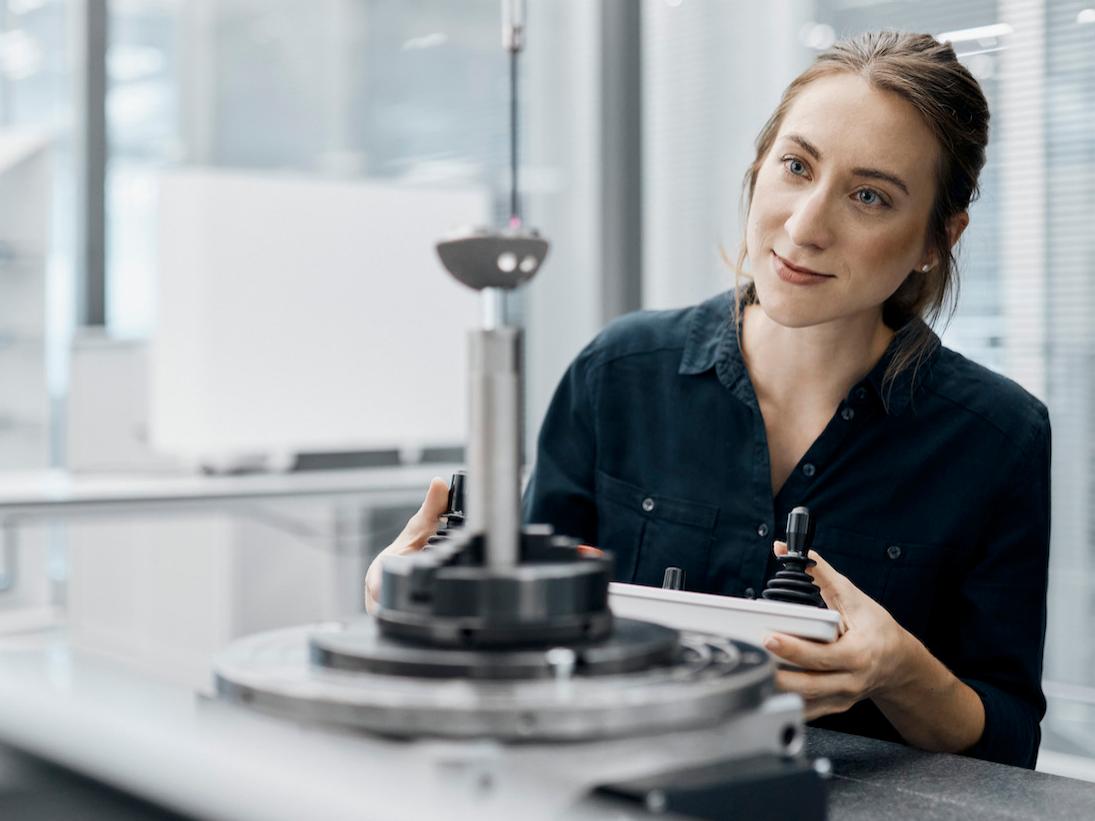

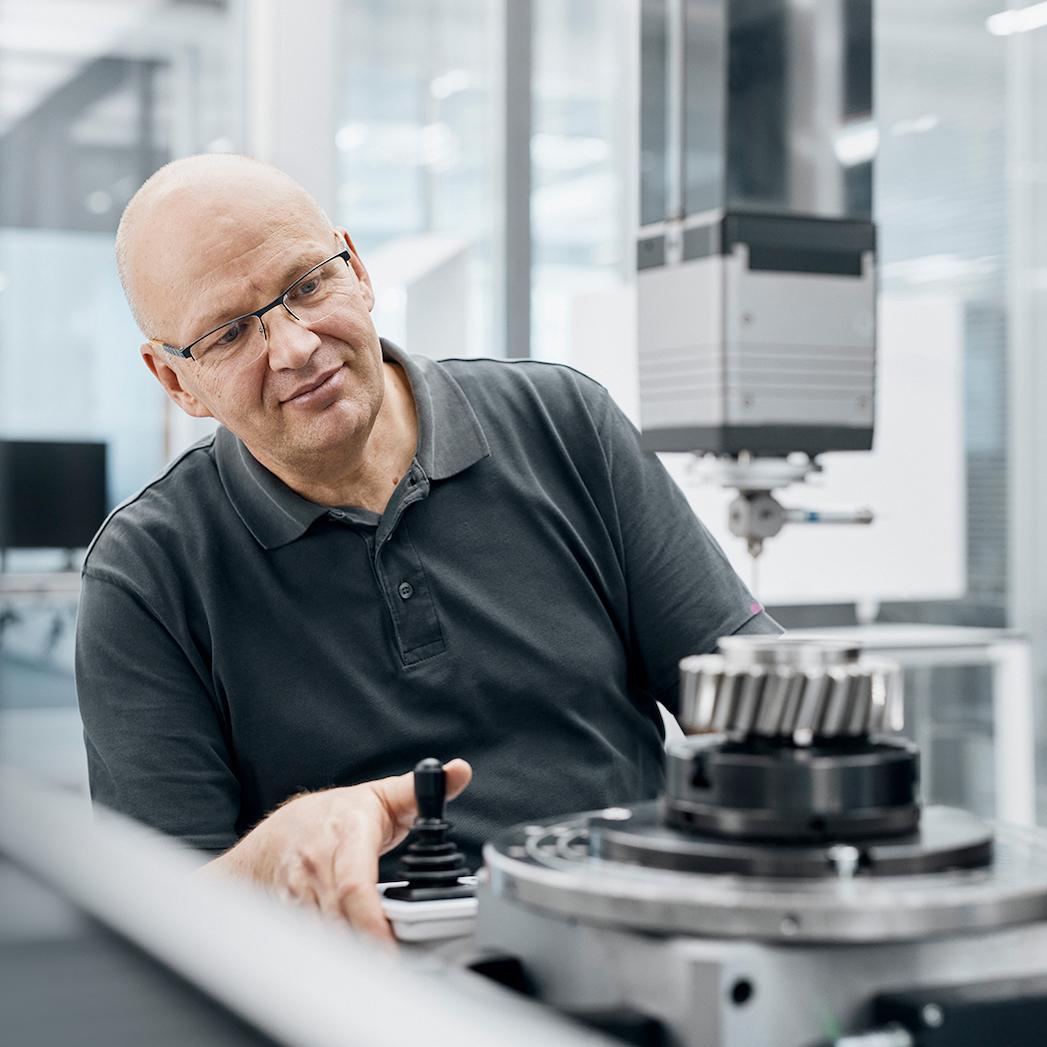

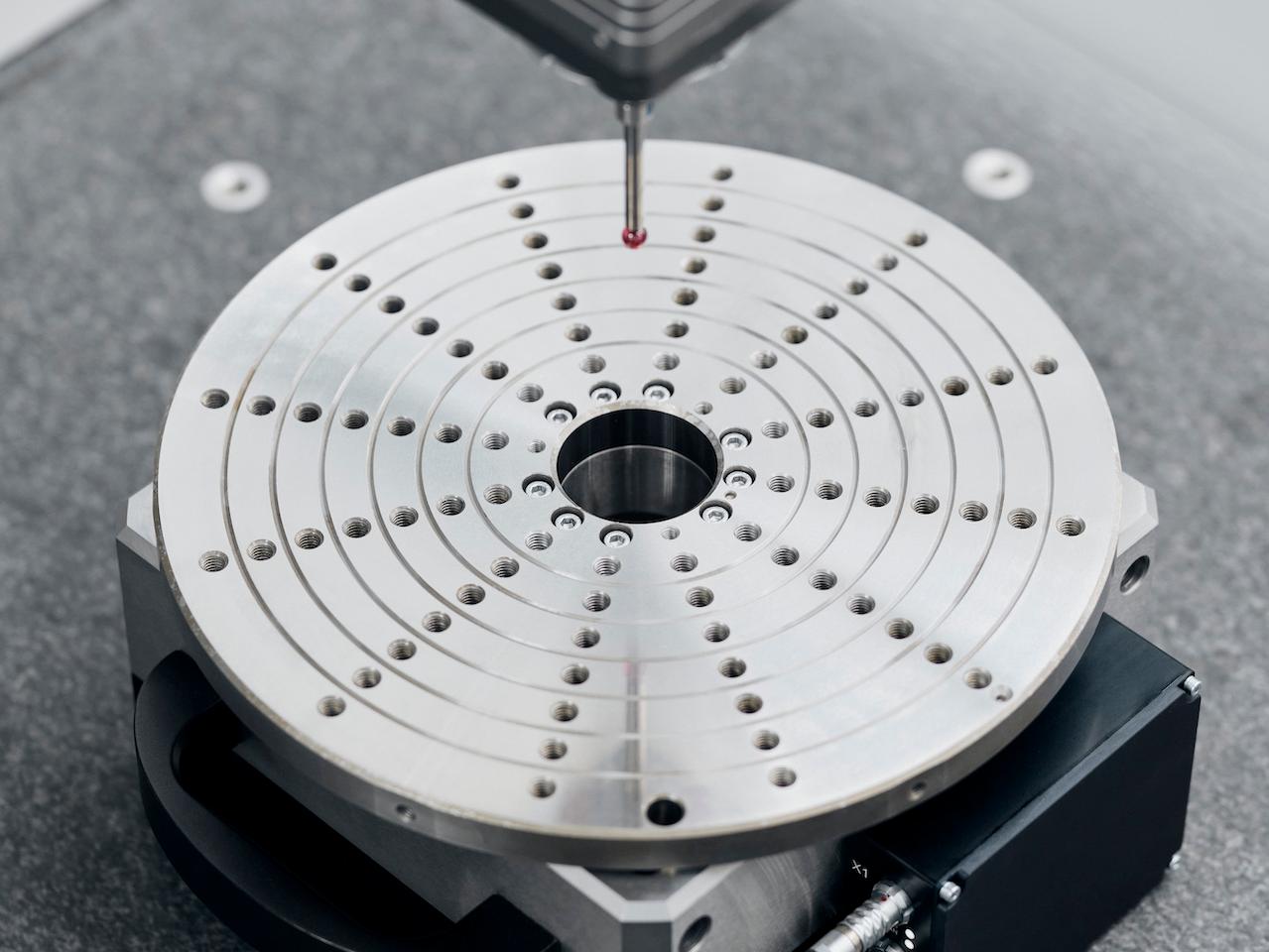

Nagyobb rugalmasság a ZEISS forgóasztallal

A rugalmas ZEISS RT-RB-100-1 forgóasztal szükség szerint telepíthető a mérési területre, mint beállítási változat, majd kényelmesen eltávolítható a mérési területről. Ez az opció négy tengelyen történő mérést tesz lehetővé - egyetlen gépen.

Műszaki jellemzők

  • Számítógéppel támogatott pontosság (Computer-Aided Accuracy, CAA)

    Számítógéppel támogatott pontosság (Computer-Aided Accuracy, CAA)

    A dinamikusan indukált tehetetlenségi hatásokból eredő hibakomponenseket számítógépek segítségével korrigálják.

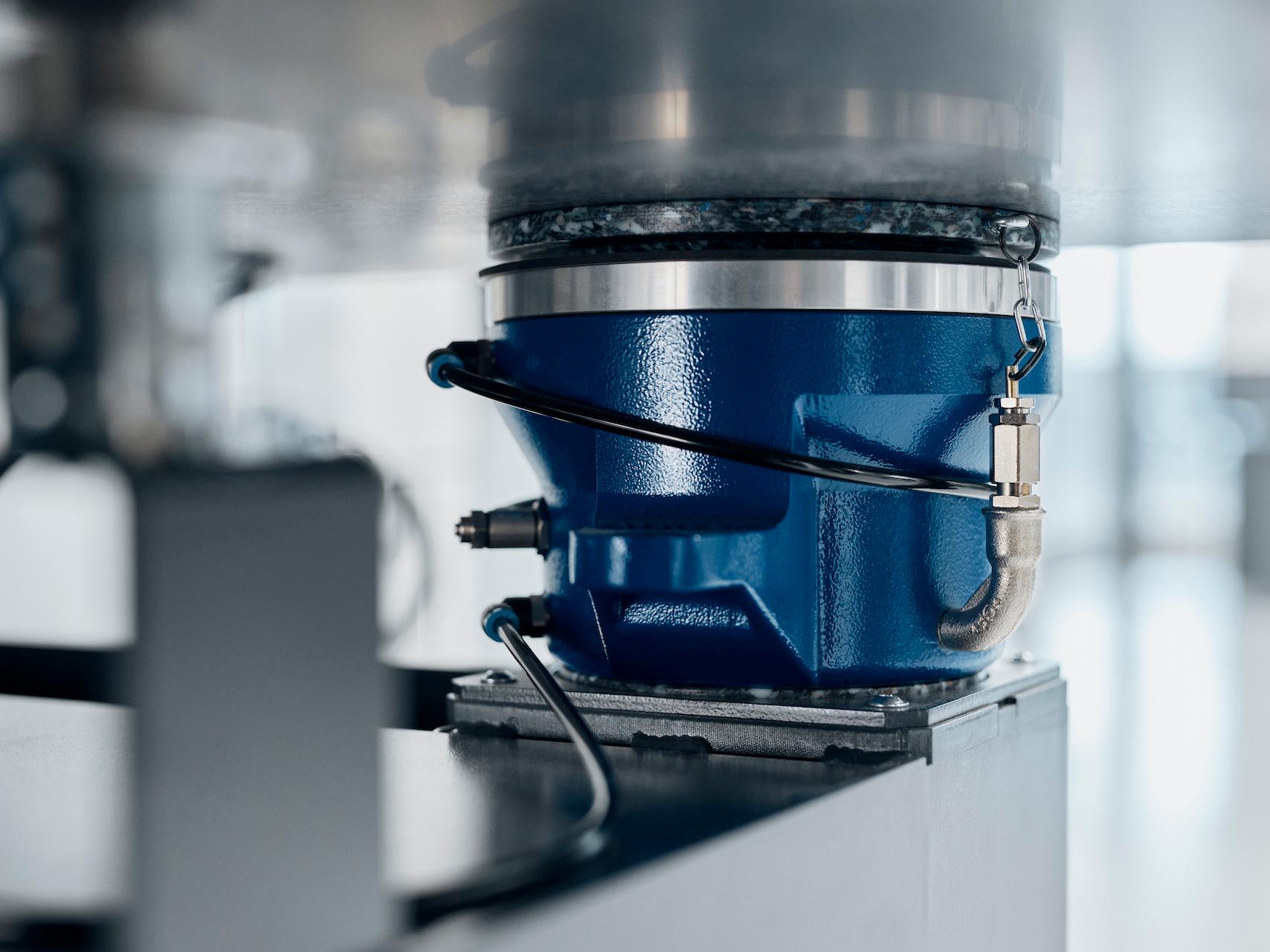

  • Légcsapágyak és rezgéscsillapítók

    Légcsapágyak és rezgéscsillapítók

    A ZEISS négyoldalú légcsapágyai garantálják a stabilitást és a pontosságot. A padlórezgések optimális szűrése érdekében opcionálisan aktív rezgéscsillapítók is rendelkezésre állnak.

  • Hőmérsékletérzékelők

    Hőmérsékletérzékelők

    A ZEISS MICURA alapfelszereltségéhez két, a munkadarab hőmérsékletét rögzítő érzékelő tartozik.

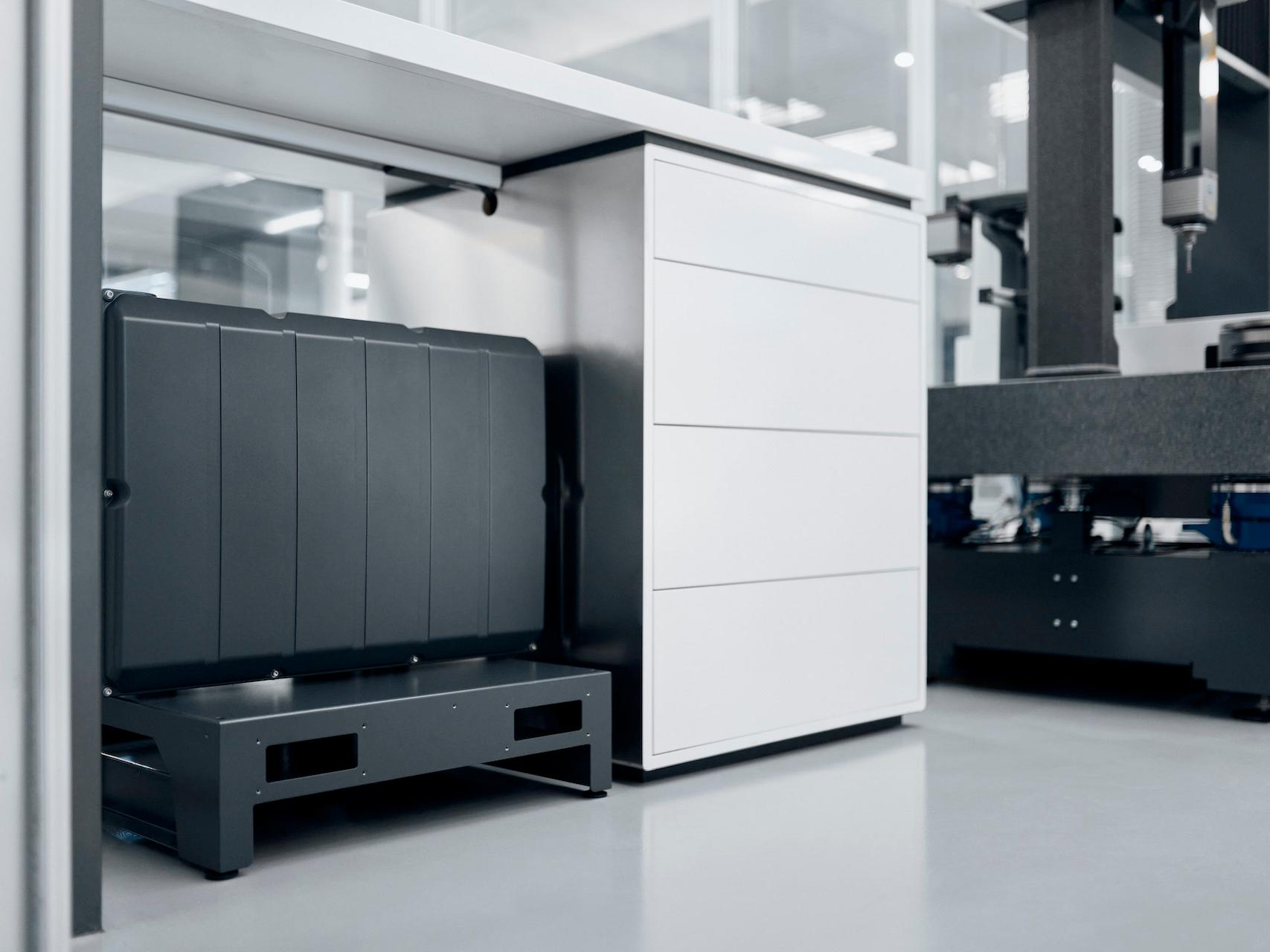

  • Különálló vezérlőegység

    Különálló vezérlőegység

    A hőhatások minimalizálhatók a koordináta-mérőgép és a vezérlő elkülönítésével.

  • Technikailag összehangolt

    Technikailag összehangolt

    Minden komponens technikailag összehangoltan működik egymással: a vezérléstechnika, a szoftver, a mérőfejek és a ZEISS további komponensei.

  • A tapintóerő aktív vezérlése

    A tapintóerő aktív vezérlése

    A szenzor tapintóereje aktív szabályozású és nagyon alacsony, ezért ideális az érzékeny anyagokhoz

Műszaki adatok

Mérési tartomány dm-ben

5/7/6

Pontosság:

0,7 + L/400 μm

Mérőfejek

ZEISS VAST XT gold

ZEISS VAST XTR gold

Munkadarab maximális tömege

730 kg

Szoftver

ZEISS CALYPSO
