A ZEISS PRISMO termékcsalád

A ZEISS PRISMO termékcsalád

Amikor a pontosság a legfontosabb
A ZEISS PRISMO termékcsalád
Kapcsolat

Fedezze fel a ZEISS PRISMO családot

Fedezze fel a precizitás új korszakát. A ZEISS PRISMO több mint 30 éve az egyik legpontosabb koordináta-mérőgépek a piacon, és megbízható és reprodukálható eredményeket ér el maximális pontosság mellett. A ZEISS PRISMO családba tartozó koordináta-mérőgépek kínálják a legnagyobb mérési sebességet a ZEISS koordináta-mérőgépei közül, és a legkülönfélébb környezetekben használhatók. A ZEISS PRISMO család négy modellből áll. Kiváló minőségük és mérési pontosságuk növeli a folyamat hatékonyságát. Ha a minőségbiztosításban nem kíván kompromisszumot kötni a pontosság terén, akkor a ZEISS PRISMO családdal biztos kezekben van. Mert itt ez a szabály: a pontosság plusz a biztonság biztosítja a termelékenységet.

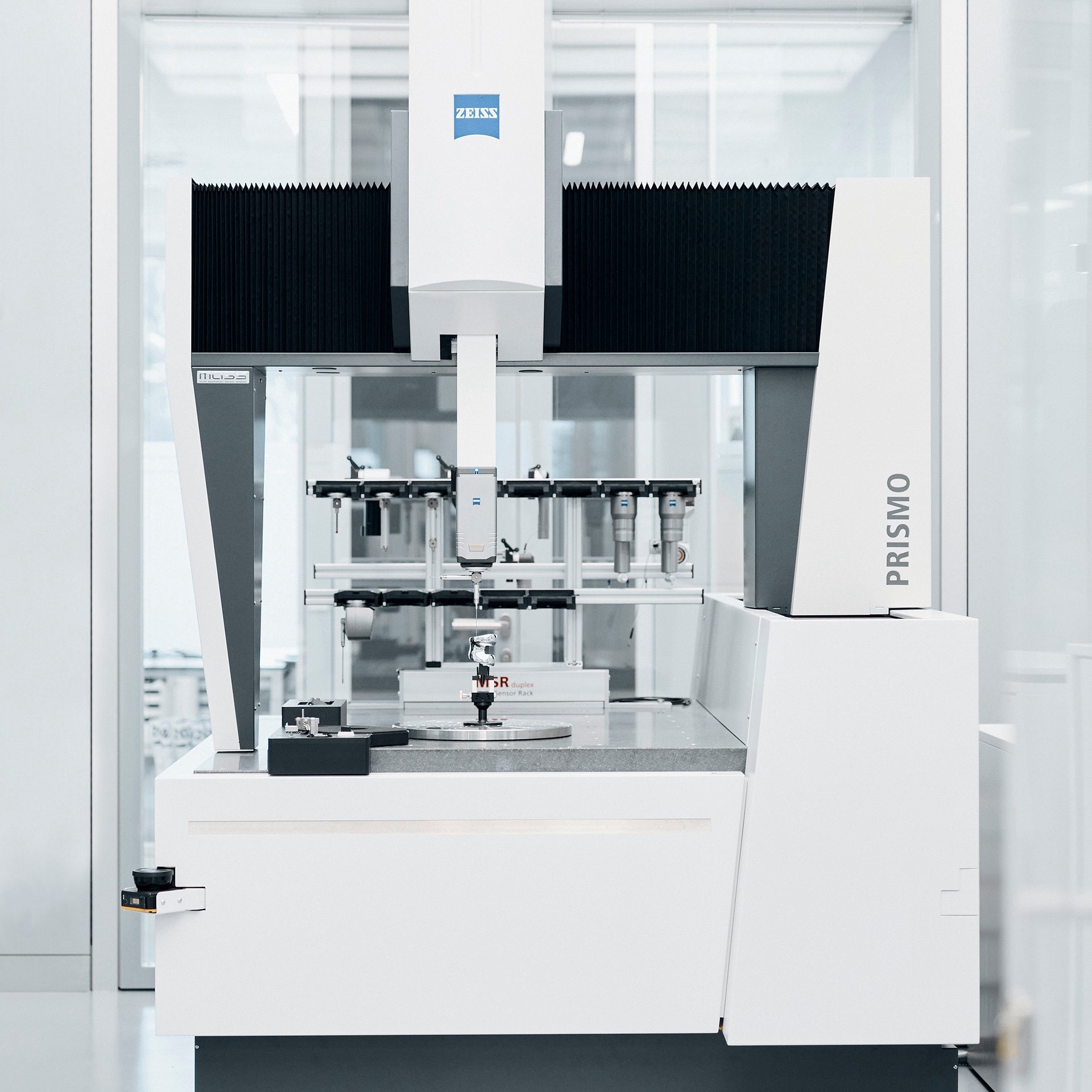

ZEISS PRISMO

ZEISS PRISMO

A mindenes

A 0,9 + L/350 µm-es hosszmérési hibával a ZEISS PRISMO a ZEISS koordináta-mérőgépek zászlóshajója, amely maximális termelékenységet és kiemelkedő teljesítményt kínál.

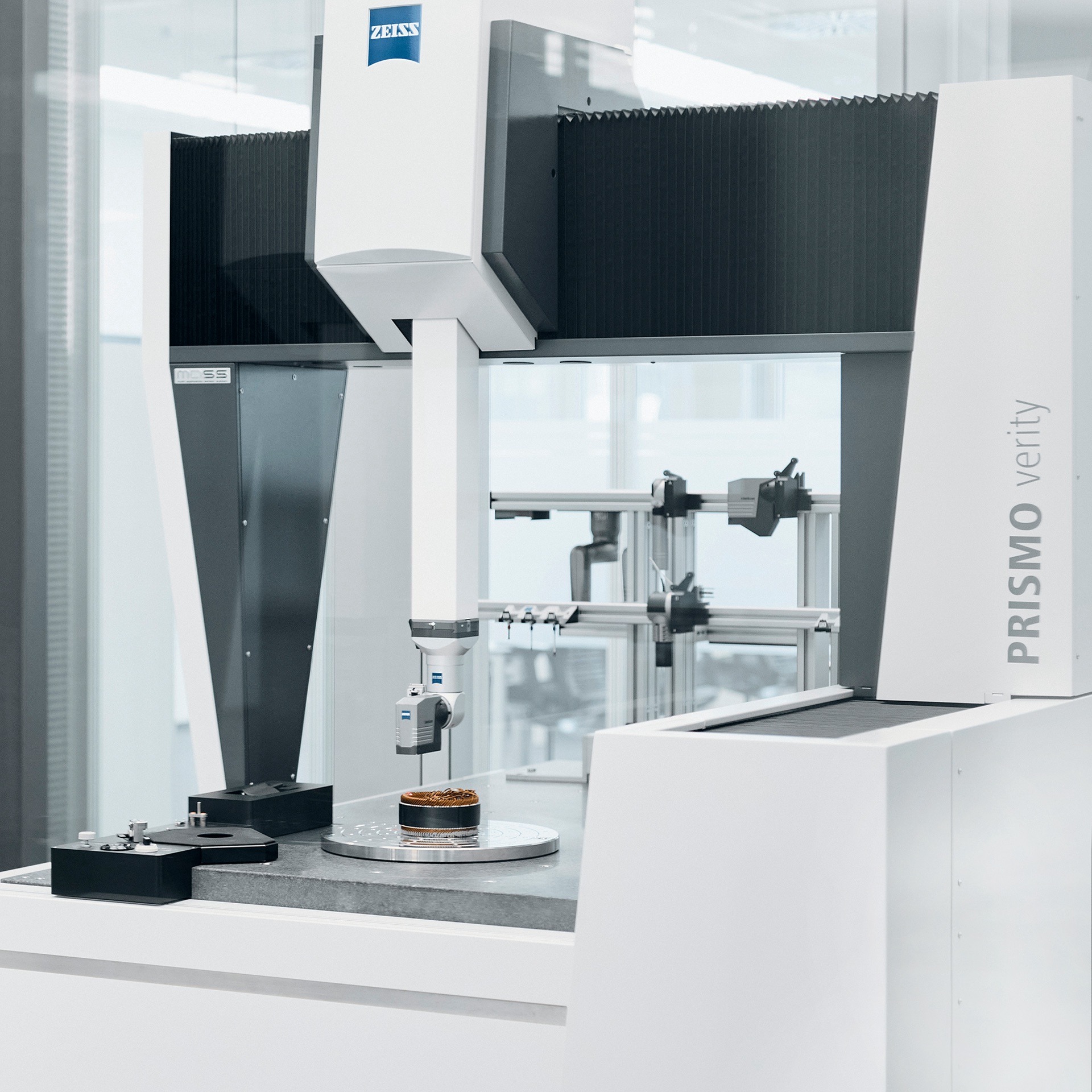

ZEISS PRISMO verity

ZEISS PRISMO verity

Az új standard

A ZEISS PRISMO verity mindössze 0,7 + L/400 µm-es hosszmérési hibával szolgáltat eredményeket, és jobb alakmérési értékekkel nyűgöz le.

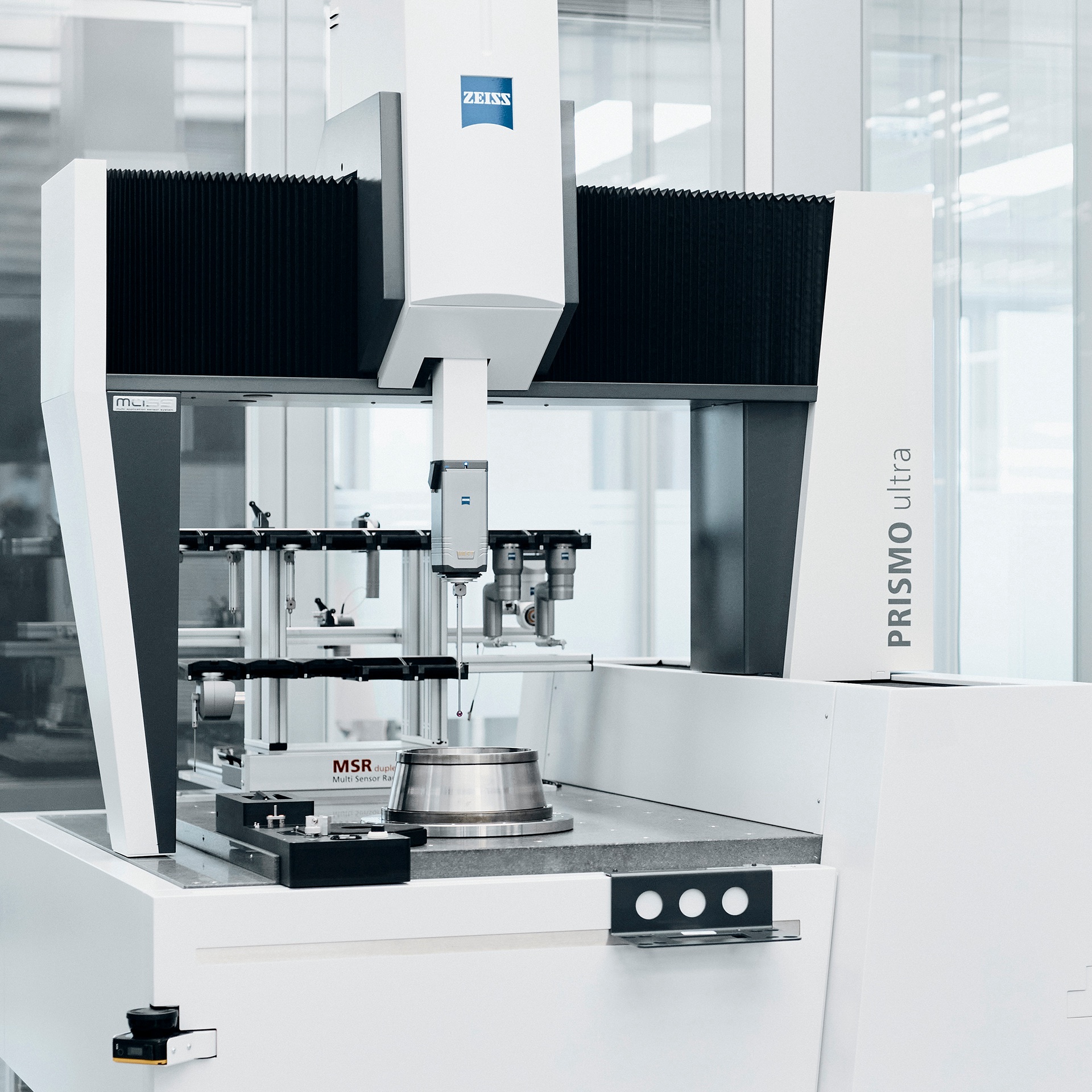

ZEISS PRISMO ultra

ZEISS PRISMO ultra

Maximális pontosság a PRISMO családban

A 0,5 + L/500 µm-es hosszmérési hibával a ZEISS PRISMO ultra még tovább javítja a pontosságot, ezért különösen alkalmas kutatási és kalibrálási feladatokra, valamint referencialaboratóriumok számára.

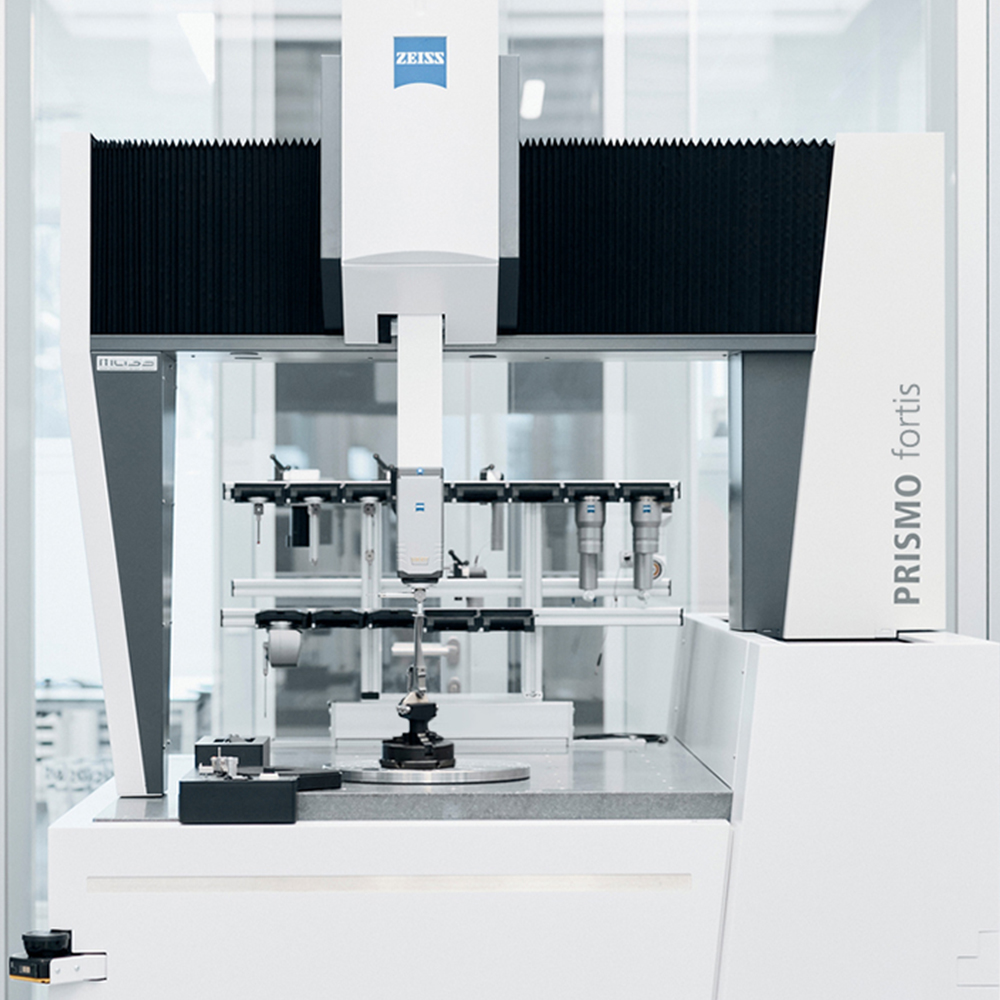

ZEISS PRISMO fortis

ZEISS PRISMO fortis

Precizitás gyártókörnyezetben

A ZEISS PRISMO fortis gyártókörnyezetben való használatra készült, és maximális pontosságot kínál akár 40 °C-os hőmérsékleten is.

A ZEISS PRISMO új normákat állít fel

Több mint egy ráncfelvarrás: A ZEISS koordináta-mérőgépek zászlóshajócsaládja teljesen megújult. A számos fejlesztésnek köszönhetően a biztonság, a gazdasági és környezeti hatékonyság, a rugalmasság, az ergonómia és nem utolsósorban a termelékenység teljesen új szintre lépett.

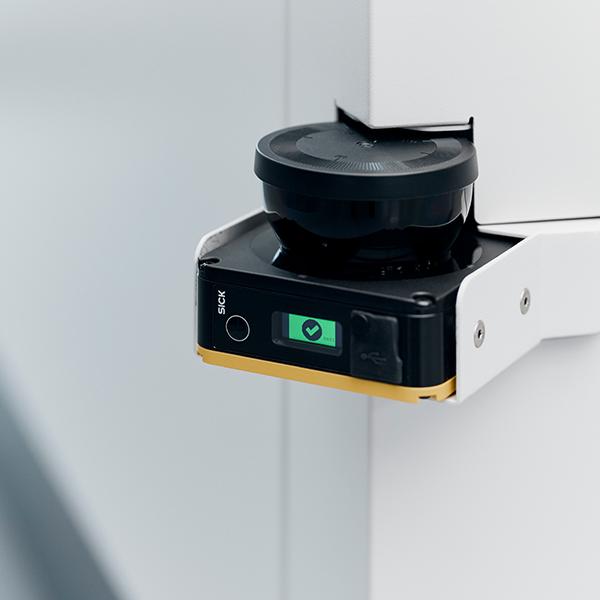

Biztonsági lézerszkenner és DGUV tanúsítás

Fokozott biztonság

Biztonsági lézerszkenner és DGUV tanúsítás

A ZEISS PRISMO biztonsági lézerszkennerekkel rendelkezik, amelyek azon túl, hogy minden szögletet teljes mértékben érzékelnek, automatikus sebességcsökkentést is aktiválnak, amint mozgást vagy veszélyt észlelnek a biztonsági zónában.

Ezenkívül minden ZEISS PRISMO koordináta-mérőgép a nemzetközileg elismert Német Balesetbiztosító (DGUV) által hivatalosan tanúsított. Ez az önkéntes tanúsítás egyedülálló a koordináta-mérőgépek szolgálatói között. A DGUV-irányelveknek való megfelelés érdekében további újításokat vezettünk be, ilyenek például az állítható oldalpanelek. A mozgó alkatrészek közötti távolság 4 mm-nél kisebbre csökkentésével csökken a zúzódások veszélye.

A sebesség és az opcionális ZEISS VAST forgóasztaltengely

Maximális termelékenység

A sebesség és az opcionális ZEISS VAST forgóasztaltengely

Az új biztonsági lézerszkennerek automatikus sebességcsökkentő funkcióval vannak felszerelve, és így a korábbinál lényegesen gyorsabb mérést tesznek lehetővé - a magas biztonsági előírások megbízható betartása mellett.

A sebességet növeli a forgóasztal tengelyének meghatározására szolgáló ZVRA opció is. A forgóasztal tengelymeghatározása már nem 60 másodpercet vesz igénybe, hanem csak 15 másodpercet – a speciális ZEISS VAST forgóasztaltengely (ZVRA) opcióval végzett folyamatos mérésnek köszönhetően.

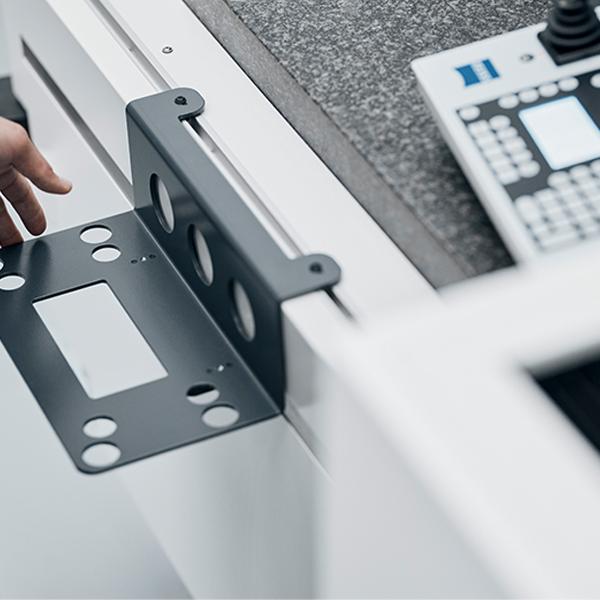

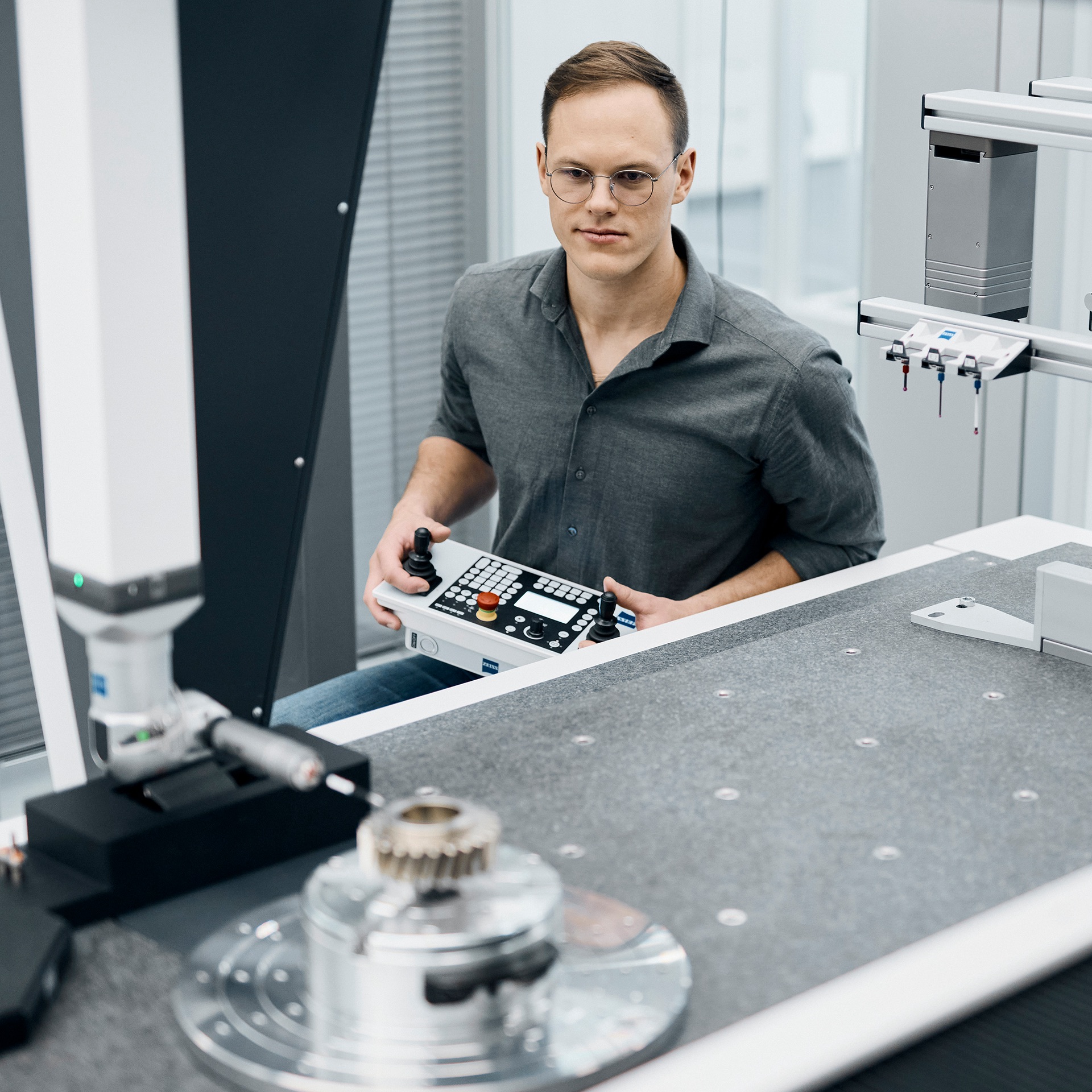

Vezérlőpanel-tartó, kapcsolóelrendezés és karcsú kialakítás

Jobb ergonómia

Vezérlőpanel-tartó, kapcsolóelrendezés és karcsú kialakítás

Az új ZEISS PRISMO család részeként az ergonómiát is optimalizáltuk. Az új vezérlőpanel-tartó lehetővé teszi a vezérlőpanel kényelmes tárolását, amikor nincs használatban.

A még egyszerűbb kezelés és felügyelet érdekében a legtöbb kapcsoló már nem a vezérlőn, hanem közvetlenül a vezérlőpanelen található.

Az új elülső fedél a korábbi modellhez képest jelentősen csökkenti a kezelő és a mérőtér közötti távolságot, ami különösen a nehéz munkadarabok betöltésekor védi a dolgozókat.

Szabadon választható érzékelők és kibővített méretválaszték

Fokozott rugalmasság

Szabadon választható érzékelők és kibővített méretválaszték

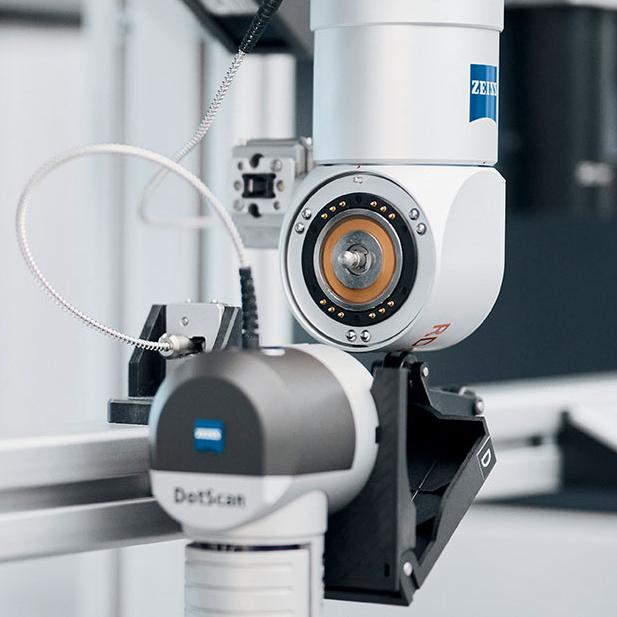

Az új ZEISS C99m vezérlővel a ZEISS PRISMO mostantól egyaránt támogatja a ZEISS ROTOS érdességérzékelőt és a ZEISS LineScan optikai érzékelőt, ezáltal növelve a működési rugalmasságot.

A méretválaszték is bővült. A szokásos ZEISS PRISMO méretek a 7/9/5-től a 16/42/10-ig továbbra is rendelkezésre állnak. A standard változat mostantól három új méretben is kapható: 16/24/14, 16/30/14 és 16/42/14

Műszaki összehasonlítás

ZEISS PRISMO
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS PRISMO fortis

A használat helye

Minőségügyi laboratórium (offline)

Gyártás (offline)

Minőségügyi laboratórium (offline)

Minőségügyi laboratórium (inline)

Pontosság:

0,9 + L/350 μm

0,7 + L/400 μm

0,5 + L/500 μm

0.7 + L/400 μm (22 °C-on), legfeljebb 2,7 + L/80 μm (40 °C-on)

Hőmérséklet

19-22 °C

19-22 °C

20-22 °C

5-40 °C TVA-val (hőmérsékletfüggő pontosság)

ZEISS MASS technológia

Az alapfelszereltség részeként

Az alapfelszereltség részeként

Az alapfelszereltség részeként

Az alapfelszereltség részeként

DGUV-kompatibilis

✔

✔

✔

✔

Régebbi modellek felújítása

✔

✔

✔

✔

ZEISS PowerSaver

✔

✔

✔

✔

ZVRA és ZVR kompatibilis

ZVRA (opcióként érhető el)

ZVRA (opcióként érhető el)

ZVRA (opcióként érhető el)

ZVRA (opcióként érhető el)
ZVR (csak a 7/12/7 fortis)

Üvegkerámia mérőlécek

✔

Robax ®: Felbontás 200 nm

✔

ZERODUR ®: Felbontás 80 nm

✔

ZERODUR ®: Felbontás 20 nm

✔

ZERODUR ®: Felbontás 80 nm

Méret

7/9/5 - 16/42/14

7/9/5 - 12/18/10

7/10/5 - 16/30/10

7/12/7 - 12/18/10

Teljesítmény dióhéjban

Teljesítményvezérlő a maximális sebesség és a gyors reagálás érdekében
ZEISS CMM Acceleration Mode a repülőgépipar számára

ZEISS CMM Acceleration Mode a repülőgépipar számára

Különleges opció a ZEISS PRISMO 7/12/7 és 12/18/10 fortis modellekhez

A hajtóműalkatrészek, például a turbinalapátok és a lapátos tárcsák alapvető minőségvizsgálatára szigorú minőségbiztosítási követelmények vonatkoznak. A teljes gyártási költség 20%-át és a teljes gyártási idő 25%-át teszi ki, ezáltal rendkívül költséges és időigényes. Jelentős potenciális megtakarítást eredményez az egész iparágban az, hogy felgyorsítottuk a mérési folyamatot anélkül, hogy ez veszélyeztetné a mérési pontosságot. A megoldás neve ZEISS CMM Acceleration Mode for Aerospace Applications.

A ZEISS PRISMO 7/12/7 és 12/18/10 fortis modellekhez elérhető ZEISS CMM Acceleration Mode for Aerospace Applications két opciót kínál: ZEISS VAST Rotary Table Axis (ZVRA) és ZEISS VAST Rotary Table (ZVR), valamint igény esetén egy speciális csomagot az alkalmazás támogatásához. A ZVRA még nagyobb pontosságot biztosít a forgóasztal tengelyének gyors meghatározása által. A ZVR felgyorsítja a forgóasztal mozgását, és ezáltal a mérési folyamatot és a megbízható mérési eredményeket.

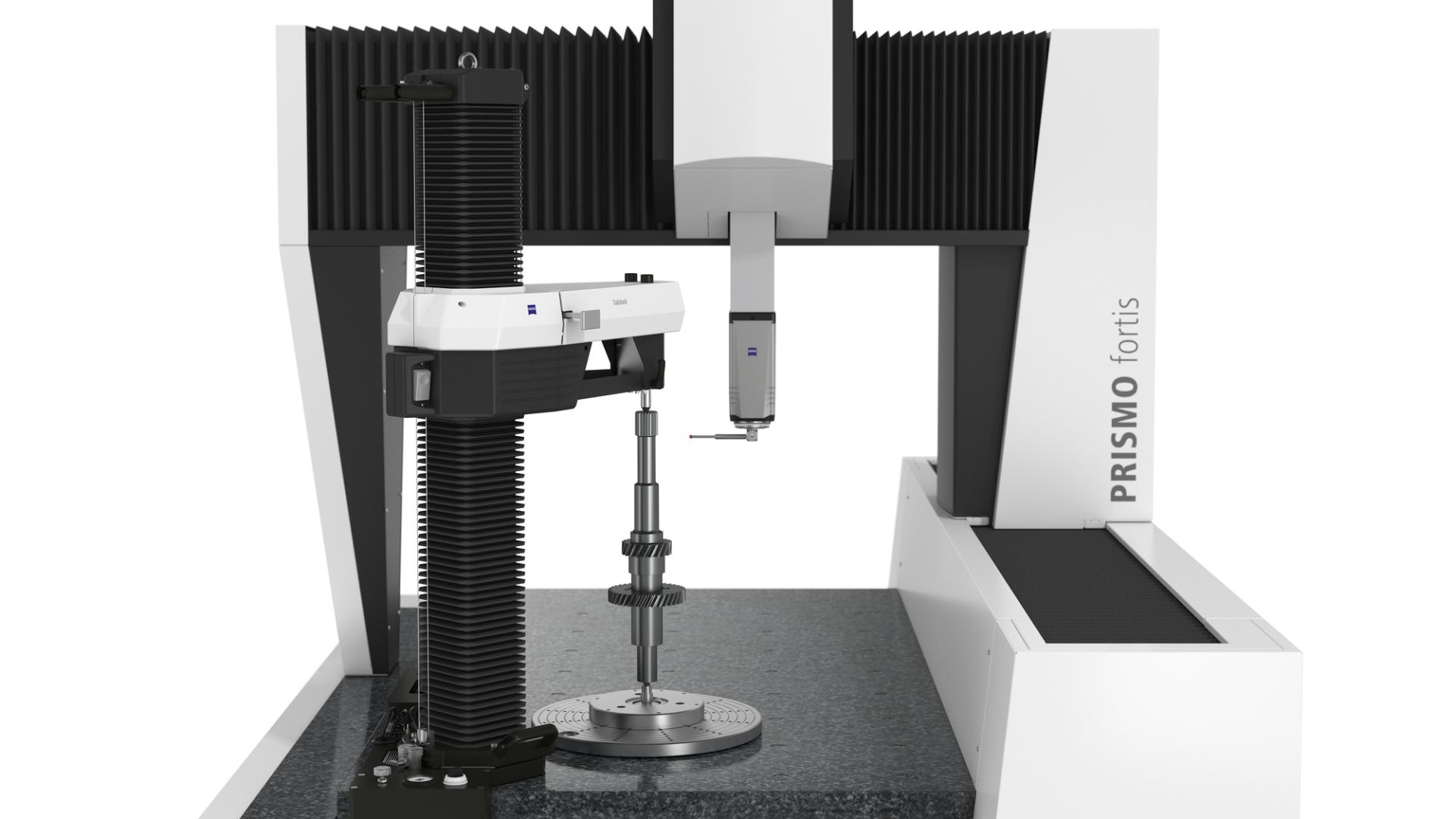

ZEISS TS

ZEISS TS

Új szegnyereg a ZEISS PRISMO család számára

A ZEISS szegnyereg lehetővé teszi a hullám alakú mérendő tárgyak csúcsok közé való befogatását. Például fogaskeréktengelyek, csigatengelyek, forgattyús tengelyek, vezérműtengelyek és forgórészek deformáció nélkül rögzíthetők és mérhetők a lehető legjobb módon. Ennek az optimális hozzáférhetőségnek köszönhetően a teljes mérés egyetlen befogási művelettel elvégezhető. A ZEISS TS cserélhető interfésszel rendelkezik, amely lehetővé teszi, hogy a szegnyereg szükség esetén gyorsan beállítható legyen a mérési térben. A nagy pontosságú, légcsapágyazott ZEISS RT-AB-600 forgóasztallal kombinálva egy univerzális koordináta-mérőgép gyorsan és rugalmasan speciális tengelymérő géppé fejleszthető. A ZEISS TS két Z-méretben, TS-7 és TS-10 változatban kapható, és a ZEISS PRISMO család kiválasztott változataihoz tervezték.

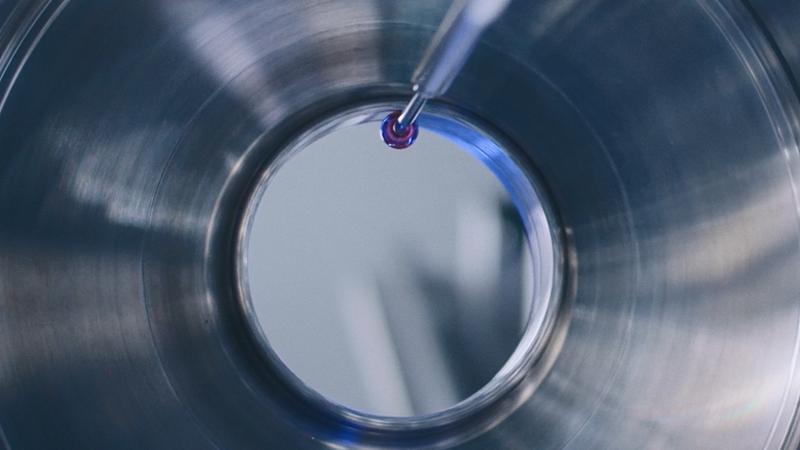

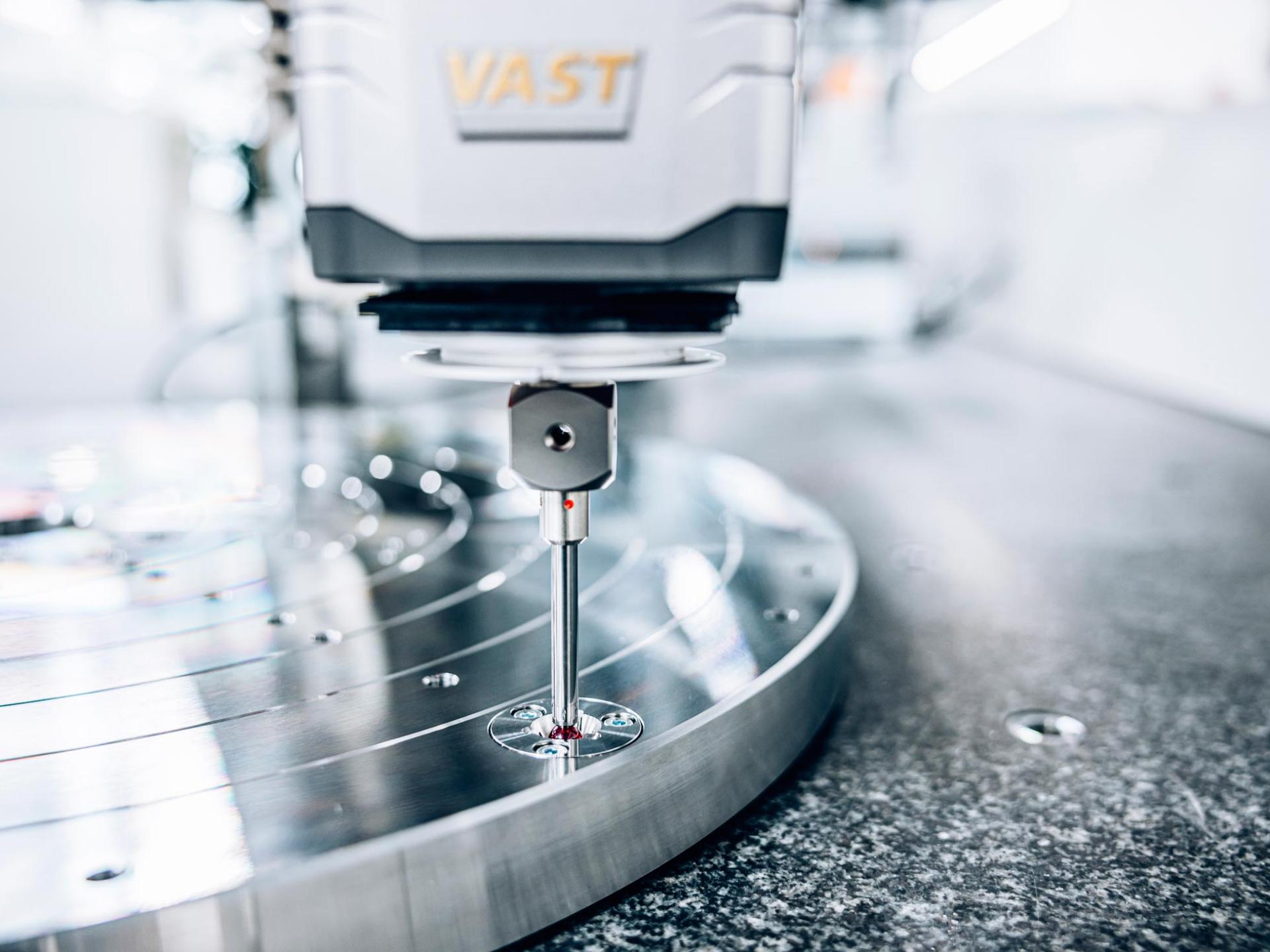

ZEISS Vast Navigator

ZEISS VAST navigator

Nagy letapogatási sebességek

Automatikusan konfigurálja az optimális beolvasási sebességet, hogy elkerülje a felhasználói hibákat a paraméterek kiválasztásakor. Nagyobb letapogatási sebességet, következetes pontosságot, valamint megbízható és megismételhető eredményeket biztosít.

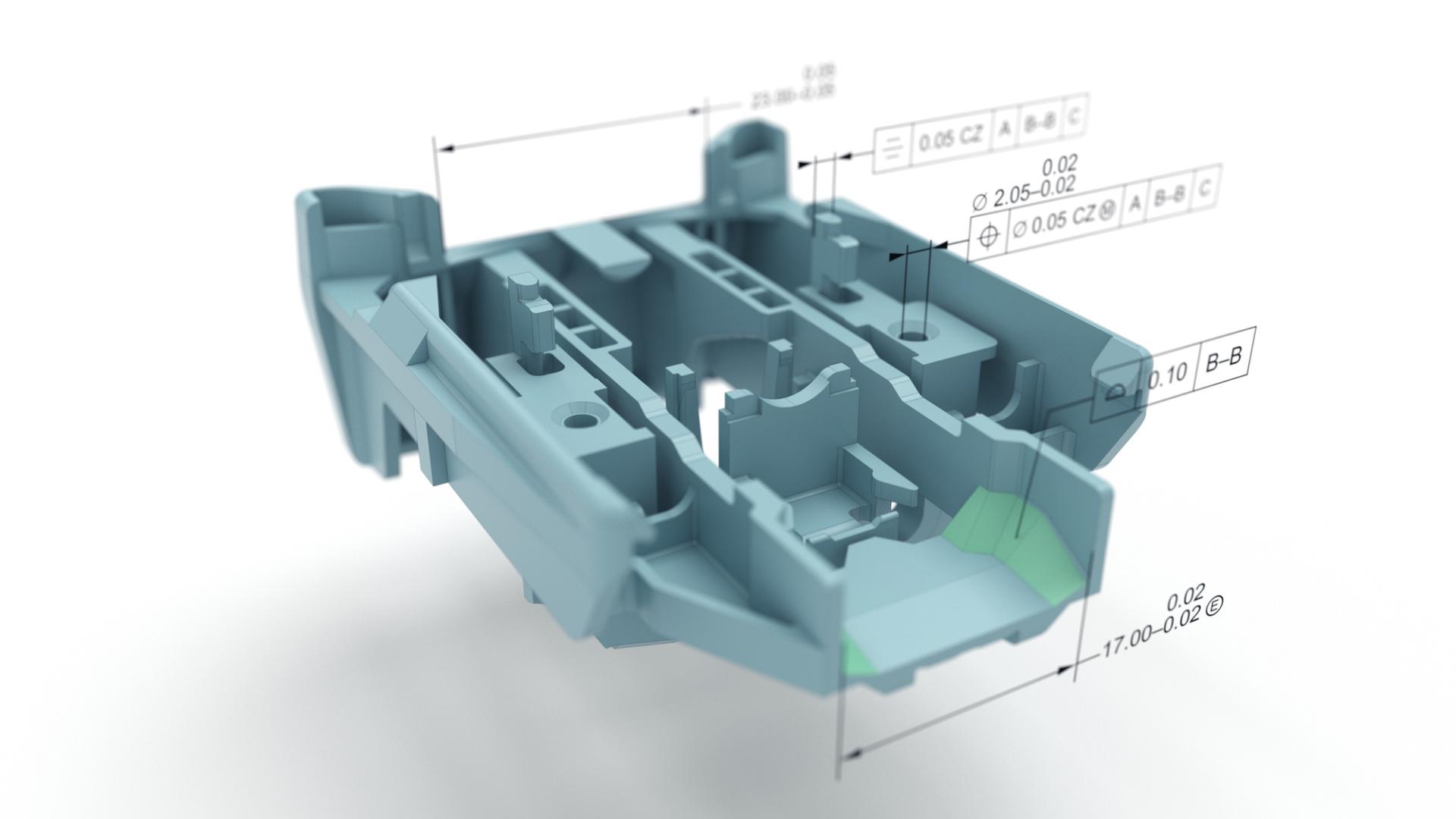

ZEISS CALYPSO szoftver

ZEISS CALYPSO szoftver

Szoftver a méretmérési technológiához

A ZEISS CALYPSO egyszerűen, gyorsan és megbízhatóan méri a szabványos geometriákat. Programozzon vizsgálati terveket egyszerűen, a kívánt funkciókat kiválasztva. A szoftver automatikusan és optimálisan generálja az útvonalakat. A számos opcionális bővítménynek köszönhetően a ZEISS CALYPSO a speciális igényekhez is megfelelő eszközöket kínál, például a ZEISS CALYPSO VAST mérőfejjel és a ZEISS CALYPSO palettaoptimalizálóval. Ezek a funkciók lehetővé teszik a mérések akár 25%-kal gyorsabb elvégzését.

Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

Minden géphasználat középpontjában az energiafogyasztás áll, amely kulcsszerepet játszik az aktív felhasználási fázisban, és jelentős hatással van a környezeti mérlegre. Energiatakarékos funkcióinak és az újonnan kifejlesztett, energiatakarékos vezérlőrendszernek köszönhetően a ZEISS PRISMO az ipari méréstechnika területén a hatékony erőforrás-fogyasztás ékes példája. A ZEISS PRISMO család a tartósságot jelképezi, és új mércét állít fel a pontosság, a sebesség és a fenntarthatóság tekintetében.

Az új ZEISS PRISMO család az új C99m vezérlőegységgel van felszerelve, amely a korábbi modellekhez képest 64%-kal csökkenti az energiafogyasztást.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS PowerSaver funkcióval a gép használaton kívül lekapcsolódik az áramellátásról, és az áramfogyasztás nullára csökken a leállások idején. A felhasználók meghatározhatják a ZEISS PowerSaver aktiválását meghatározott időpontokban.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS AirSaver további megtakarítást tesz lehetővé, és egy előre beállított idő után automatikusan kikapcsolja a sűrített levegőt.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

A sebesség és a pontosság némileg mindig ellentétben állt egymással, amíg nem telepítettük a ZEISS PRISMO fortis új generációját.
