ZEISS PRISMO fortis
A ZEISS PRISMO termékcsalád

ZEISS PRISMO fortis

Precizitás gyártókörnyezetben

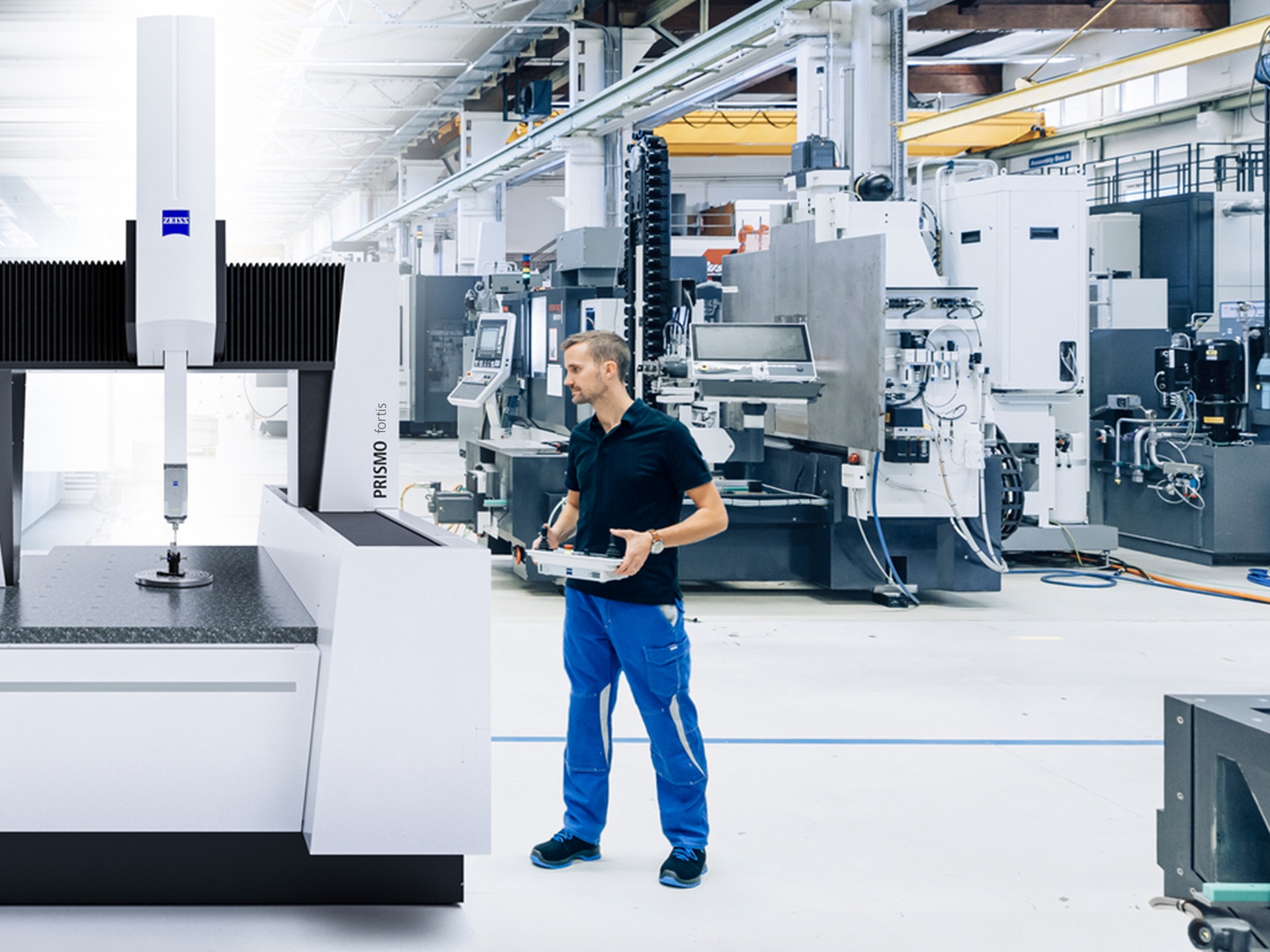

Az optimalizált anyagoknak és az újonnan kifejlesztett korrekcióknak köszönhetően a ZEISS PRISMO fortis maximális pontosságot garantál akár még 40°C-os hőmérsékleten is. A koordináta-mérőgép ezért közvetlenül gyártókörnyezetben is használható. Az opcionális ZEISS VAST forgóasztal (ZVR) használatával a mérési idő bizonyos alkalmazásoknál jelentősen csökkenthető a forgóasztal gyorsabb mozgása miatt.

  • Use in production environments at temperatures up to 40°C
  • Definition of the rotary table axis by ZEISS VAST Rotary Table Axis (ZVRA)
  • ZEISS CMM Acceleration Mode for Aerospace Applications as an option
ZEISS PRISMO fortis
Kapcsolat

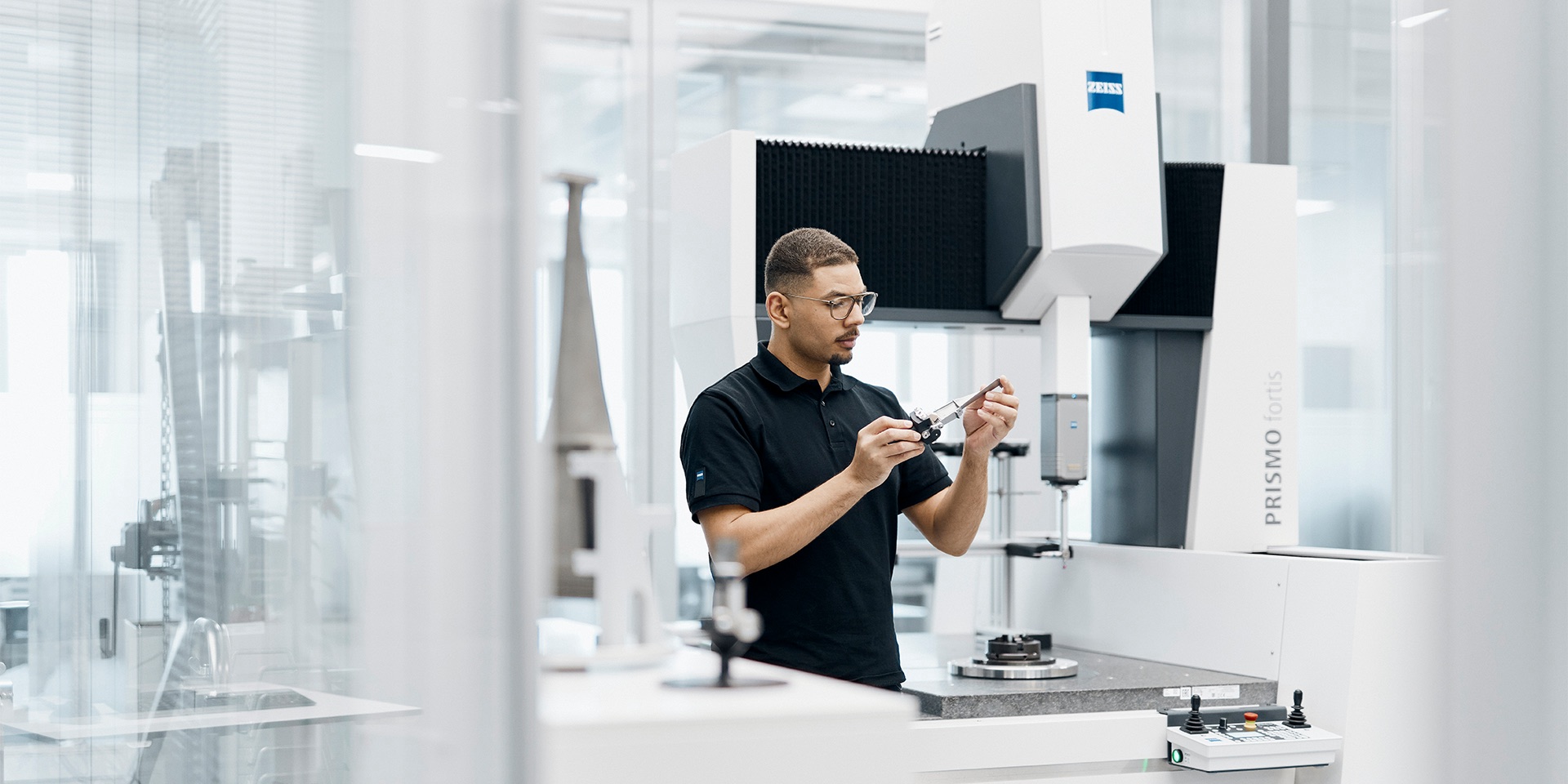

Nagyfokú pontosság gyártókörnyezetben

Nagyfokú pontosság gyártókörnyezetben

Maximális hőmérséklet-gradiens 40 °C-ig történő mérésekhez

Az egyes komponensek következetes továbbfejlesztésének köszönhetően a ZEISS PRISMO fortis alkalmas a gyártókörnyezetben való használatra. Az újonnan kifejlesztett korrekciók – beleértve a gránitlapban elhelyezett további hőmérséklet-érzékelőket, a rezgéscsillapító pneumatikus csillapítórendszert és a 80 nm felbontású lebegő ZERODUR® mérőléceket –40 °C-ig garantálják a hőmérséklet-stabilitást. A mérőberendezés ezért alkalmas akár 5 K/d, 2 K/h és 1 K/m hőmérséklet-gradiensű gyártókörnyezetben történő használatra – de igény esetén minőségügyi laboratóriumban is használható.

A forgóasztal tengelyének meghatározása a ZEISS VAST Rotary Table Axis (ZVRA) segítségével

A forgóasztal tengelyének meghatározása a ZEISS VAST Rotary Table Axis (ZVRA) segítségével

A nagyobb pontosság, biztonság és termelékenység érdekében

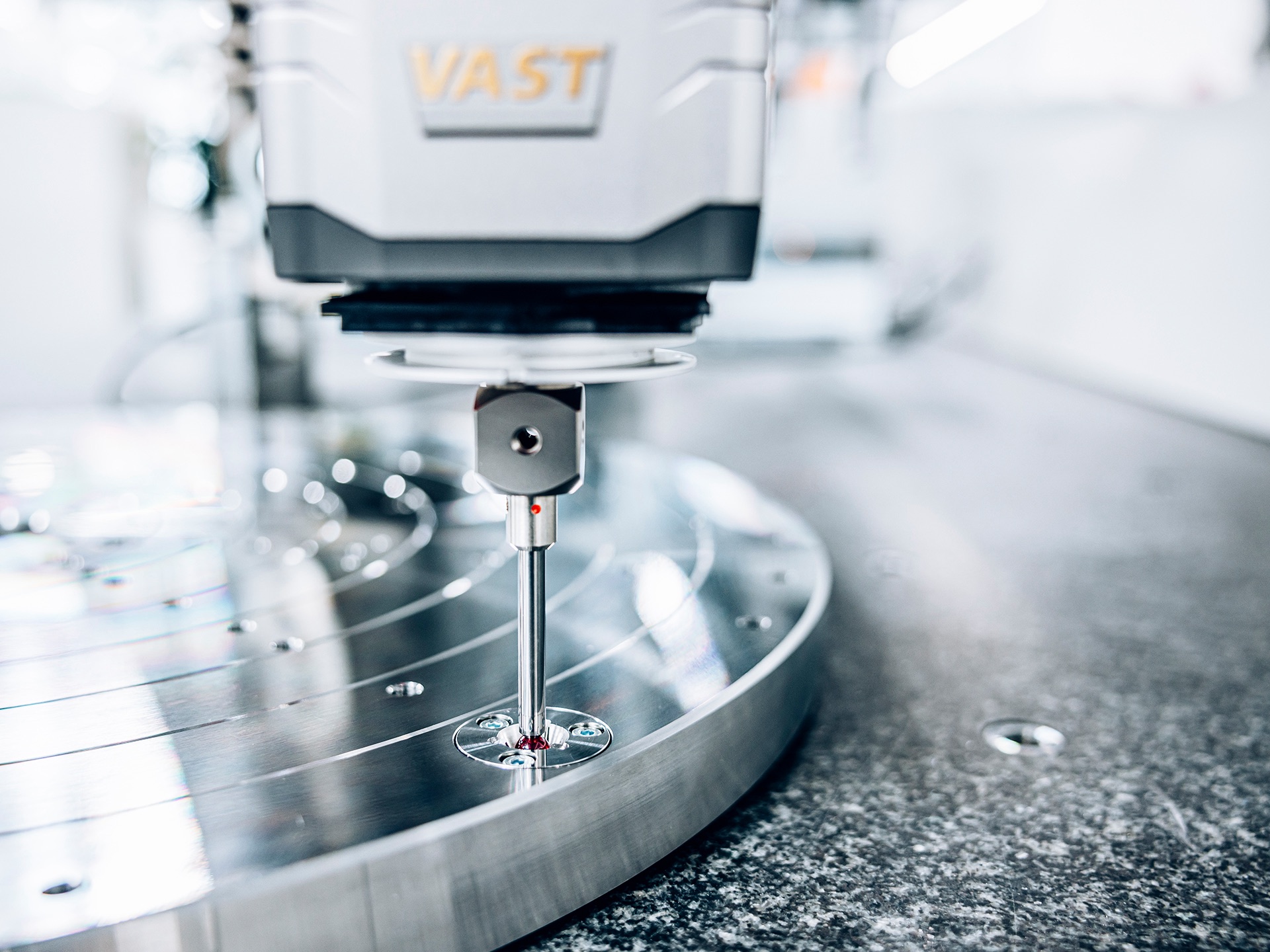

A ZEISS VAST Rotary Table Axis (ZVRA) meghatározza a forgóasztal tengelyét, és így megteremti a pontos és megbízható mérések alapját. Ahol korábban a tengely meghatározásához hat diszkrétpontmérésre volt szükség, ami akár 60 másodpercet is igénybe vehetett, a ZVRA most egyetlen folyamatos mozgást végez, ami 75%-kal csökkenti a beállítási időt. Az új módszer abban különbözik, hogy a mérőfej állandó magasságban mozog egy sínen. Ez azt jelenti, hogy a teljes folyamat egyetlen egységes mozgásból áll, felesleges útvonalak nélkül. A ZVRA 75%-os időmegtakarítást kínál, ezáltal támogatja a forgóasztal tengelyének gyakoribb meghatározását. Ez még nagyobb pontosságot, biztonságot és termelékenységet biztosít.

A ZEISS PRISMO fortis használatával egy új korszak kezdődik

Több mint egy ráncfelvarrás: A ZEISS PRISMO család termékeit teljesen újraterveztük. A számos fejlesztésnek köszönhetően a biztonság, a gazdasági és környezeti hatékonyság, a rugalmasság, az ergonómia és nem utolsósorban a termelékenység teljesen új szintre lépett. A szkennelési paraméterek beállításával és a szkennelési sebesség megduplázásával (150 mm/s-ról 300 mm/s-ra) sikerült növelni a termelékenységet. Ugyanakkor a zajszint 34%-kal csökkent. Az energiatakarékos vezérlőtől és az új kialakítású vezérlőpaneltől kezdve az automatizált biztonsági mechanizmusokon át a még jobb mérőfej-kompatibilitásig - a ZEISS PRISMO család termékei minden eddiginél hatékonyabbak.
A ZEISS PRISMO fortis használatával egy új korszak kezdődik

  • A termelékenységet a szkennelési paraméterek beállítása növeli a szkennelési sebesség általános megduplázásával (150 mm/s-ról 300 mm/s-ra). Az új biztonsági lézerszkennerek a korábbinál lényegesen gyorsabb mérést is lehetővé tesznek - a magas biztonsági előírások megbízható betartása mellett, mivel a szkennerek automatikusan csökkentik a sebességet, ha a biztonsági zónában embereket vagy tárgyakat észlelnek. A ZEISS VAST Rotary Table Axis (ZVRA) opció szintén nagyobb termelékenységet biztosít. A forgóasztal tengelymeghatározása most ezzel a funkcióval mindössze 16 másodpercet vesz igénybe, ami 75%-os időmegtakarítást jelent a hagyományos módszerekhez képest.

  • A ZEISS PRISMO család minden CMM-je rendelkezik a nemzetközileg elismert német balesetbiztosító (DGUV) tanúsítványával. A biztonság további növelése érdekében további újításokat vezettünk be, mint például az állítható oldalsó panelek. A mozgó alkatrészek közötti távolság 4 mm-nél kisebbre csökkentésével csökken a zúzódások veszélye. A biztonsági lézerszkennerek a koordináta-mérőgép környezetét is érzékelik, és automatikusan csökkentik a sebességet, amint emberek vagy tárgyak észlelhetők a meghatározott zónában.

  • A beépített ZEISS PowerSaver segítségével a koordináta-mérőgép automatikusan lekapcsolódik a tápellátásáról, ha nincs használatban. A felhasználók egyedileg beállíthatják a funkció aktiválását, és meghatározott leállási időket határozhatnak meg, ami csökkenti az energiafogyasztást. Az új ZEISS C99m vezérlő további megtakarításokat biztosít. Vékonyabb kialakítású, és 64%-kal csökkenti az energiafogyasztást az előző modellhez képest (a régi és az új vezérlő közötti belső összehasonlító teszt során). Ezenkívül a ZEISS AirSaver biztosítja, hogy a sűrített levegő egy előre beállított idő után kikapcsoljon.

  • A vezérlőpulton keresztül történő vezérlés biztosítja a könnyű felügyeletet és kezelhetőséget. Amikor nincs használatban, kényelmesen tárolható az új vezérlőpult-tartóban. A legtöbb kapcsolót szintén áthelyeztük a vezérlőből közvetlenül a vezérlőpultra. Ezenkívül az elülső új fedél biztosítja a kezelő és a mérőtér közötti kisebb távolságot, ami megkönnyíti a kezelő számára a nehéz alkatrészek behelyezését.

  • A ZEISS MASS technológia a mérőfejek széles választékát teszi elérhetővé a ZEISS PRISMO segítségével. Az új ZEISS C99m vezérlőnek köszönhetően a koordináta-mérőgép mostantól két további mérőfejjel kompatibilis: ZEISS ROTOS (érdességérzékelő) és ZEISS LineScan (optikai mérőfej), a még nagyobb működési rugalmasság érdekében.

Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

Minden géphasználat középpontjában az energiafogyasztás áll, amely kulcsszerepet játszik az aktív felhasználási fázisban, és jelentős hatással van a környezeti mérlegre. Energiatakarékos funkcióinak és az újonnan kifejlesztett, energiatakarékos vezérlőrendszernek köszönhetően a ZEISS PRISMO az ipari méréstechnika területén a hatékony erőforrás-fogyasztás ékes példája. A ZEISS PRISMO család a tartósságot jelképezi, és új mércét állít fel a pontosság, a sebesség és a fenntarthatóság tekintetében.

Az új ZEISS PRISMO család az új C99m vezérlőegységgel van felszerelve, amely a korábbi modellekhez képest 64%-kal csökkenti az energiafogyasztást.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS PowerSaver funkcióval a gép használaton kívül lekapcsolódik az áramellátásról, és az áramfogyasztás nullára csökken a leállások idején. A felhasználók meghatározhatják a ZEISS PowerSaver aktiválását meghatározott időpontokban.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS AirSaver további megtakarítást tesz lehetővé, és egy előre beállított idő után automatikusan kikapcsolja a sűrített levegőt.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

ZEISS CMM Acceleration Mode for Aerospace Applications

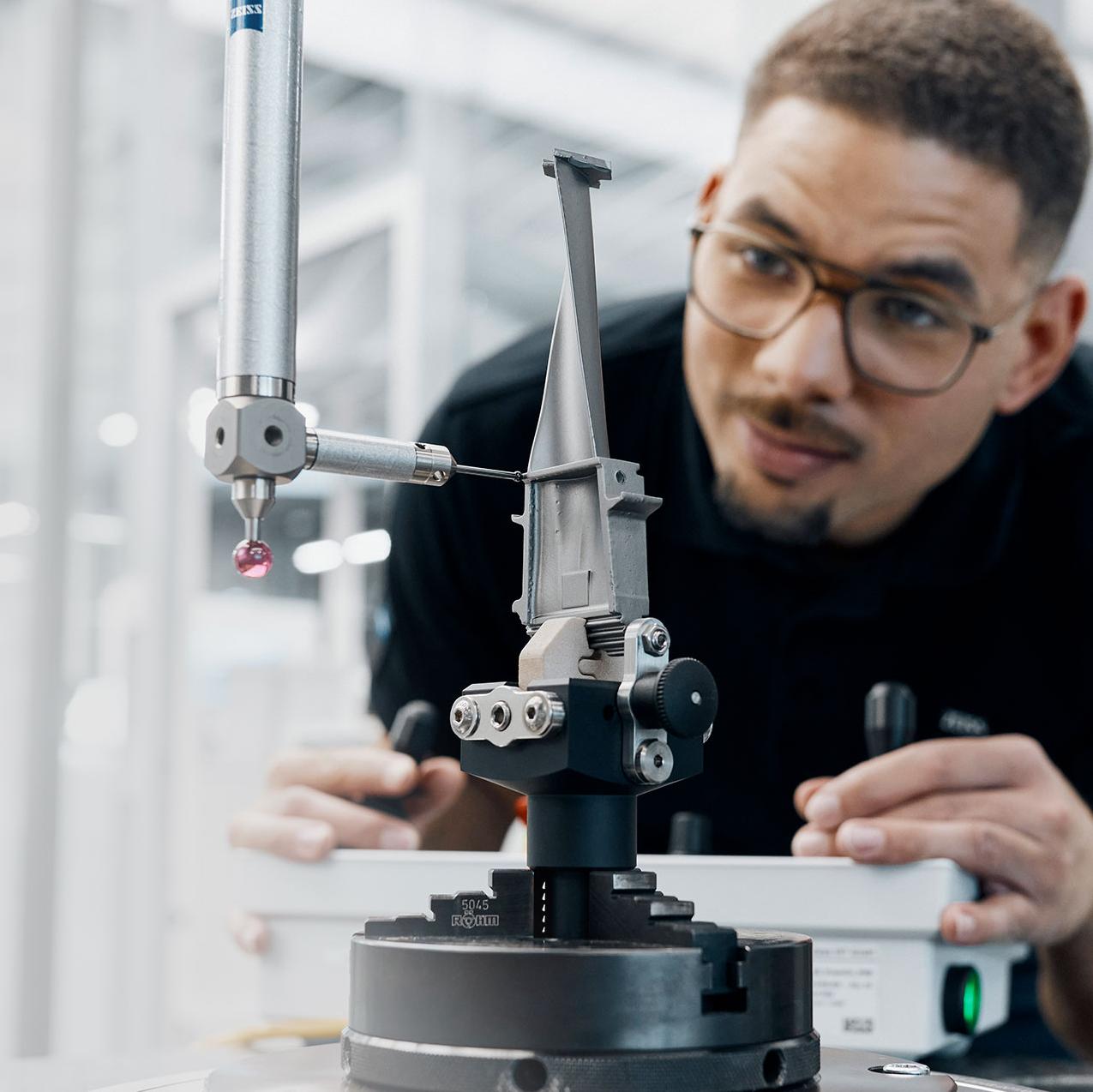

A hajtóműalkatrészek, például a turbinalapátok és a lapátos tárcsák alapvető minőségvizsgálatára szigorú minőségbiztosítási követelmények vonatkoznak. A teljes gyártási költség 20%-át és a teljes gyártási idő 25%-át teszi ki, ezáltal rendkívül költséges és időigényes. Jelentős potenciális megtakarítást eredményez az egész iparágban az, hogy felgyorsítottuk a mérési folyamatot anélkül, hogy ez veszélyeztetné a mérési pontosságot. A megoldás neve ZEISS CMM Acceleration Mode for Aerospace Applications.
ZEISS CMM Acceleration Mode for Aerospace Applications​
ZEISS CMM Acceleration Mode a repülőgépipar számára

Méréstechnikai megoldások a repülőgép- és űripar számára

Mindig lényegre törően

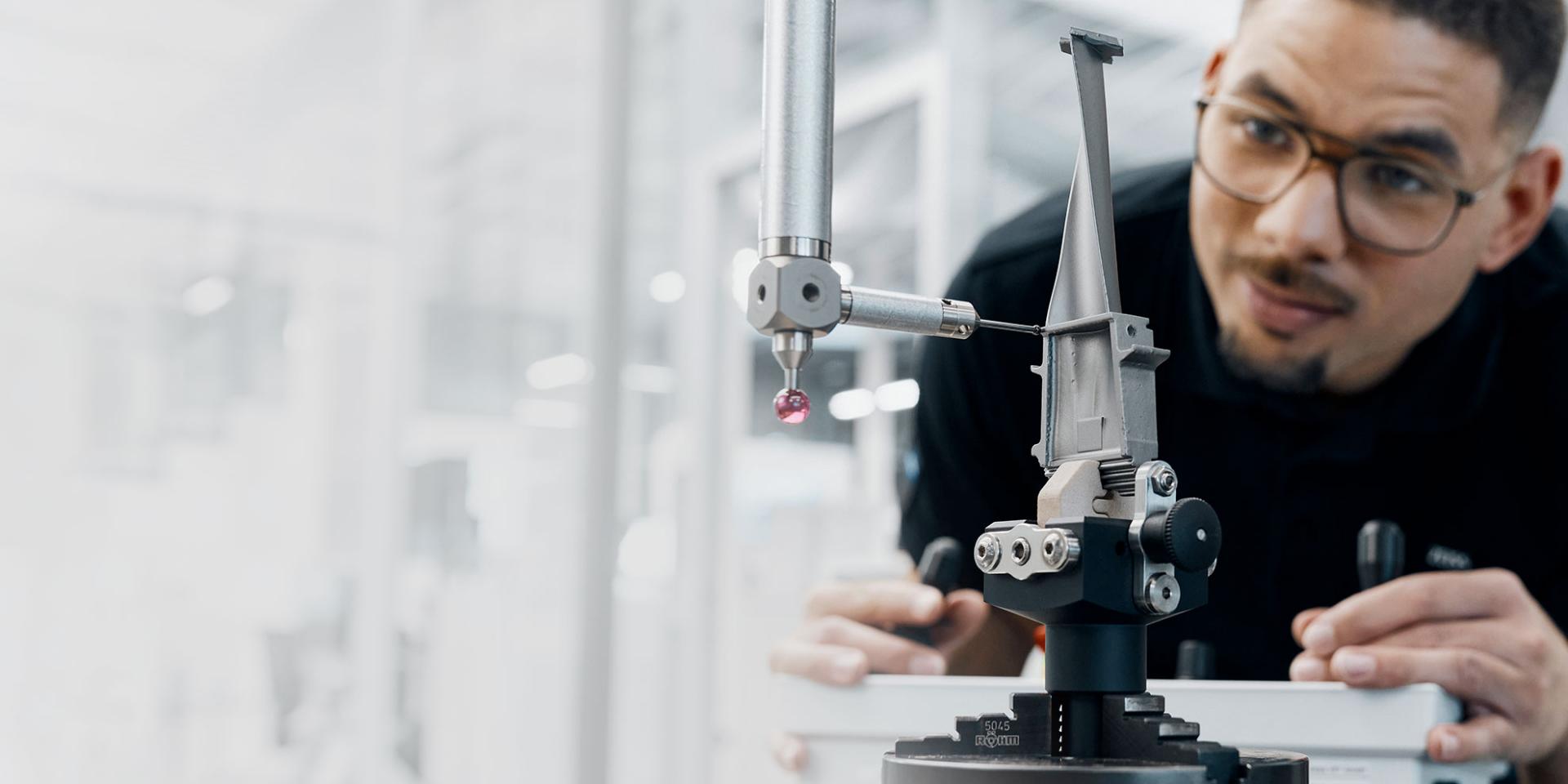

A ZEISS PRISMO 7/12/7 és 12/18/10 fortis modellekhez elérhető ZEISS CMM Acceleration Mode for Aerospace Applications a két opció, a ZEISS VAST Rotary Table Axis (ZVRA) forgóasztaltengely, valamint a ZEISS VAST Rotary Table (ZVR) forgóasztal opció mellett egy speciális alkalmazástámogató csomagot is kínál. A ZVRA még nagyobb pontosságot biztosít a forgóasztal tengelyének gyors meghatározása által. A ZVR felgyorsítja a forgóasztal mozgását és ezáltal a mérési folyamatot.

Bővebben

Korábban a sebesség és a pontosság némileg ellentétben állt egymással, amíg nem telepítettük a ZEISS PRISMO fortis új generációját.

Roland Ziltener Minőségirányítási vezető, Starrag Group

Sikertörténet

ZEISS PRISMO CMM

Repülés és űrrepülés: Küldetés teljesítve

Fedezze fel a repülőgép- és űripari méréstechnikát a Starrag mérőlaboratóriumában.
Bővebben

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Műszaki adatok

Pontosság:

0,7 + L/400 µm (22 °C-on)
és max. 2,7 + L/80 µm (40 °C-on) között

Hőmérséklet-tartomány

15-40 °C TVA-val (hőmérsékletfüggő pontosság)

ZEISS MASS technológia

✔

DGUV-kompatibilis

✔

Régebbi modellek felújítása lehetséges

✔

ZEISS PowerSaver

✔

ZVRA és ZVR kompatibilitás

ZVRA (opcionálisan rendelhető)
ZVR (csak 7/12/7 fortis és 12/18/10 fortis)

Üvegkerámia mérőléc

ZERODUR®: Felbontás 80 nm

Méret

7/12/7-től 12/18/10-ig*

*A 12/18/10-es méret U alakú gránit asztallal és anélkül is kapható

Különböző méretek az alkalmazások széles köre számára
Különböző méretek az alkalmazások széles köre számára

ZEISS PRISMO fortis

Különböző méretek az alkalmazások széles köre számára

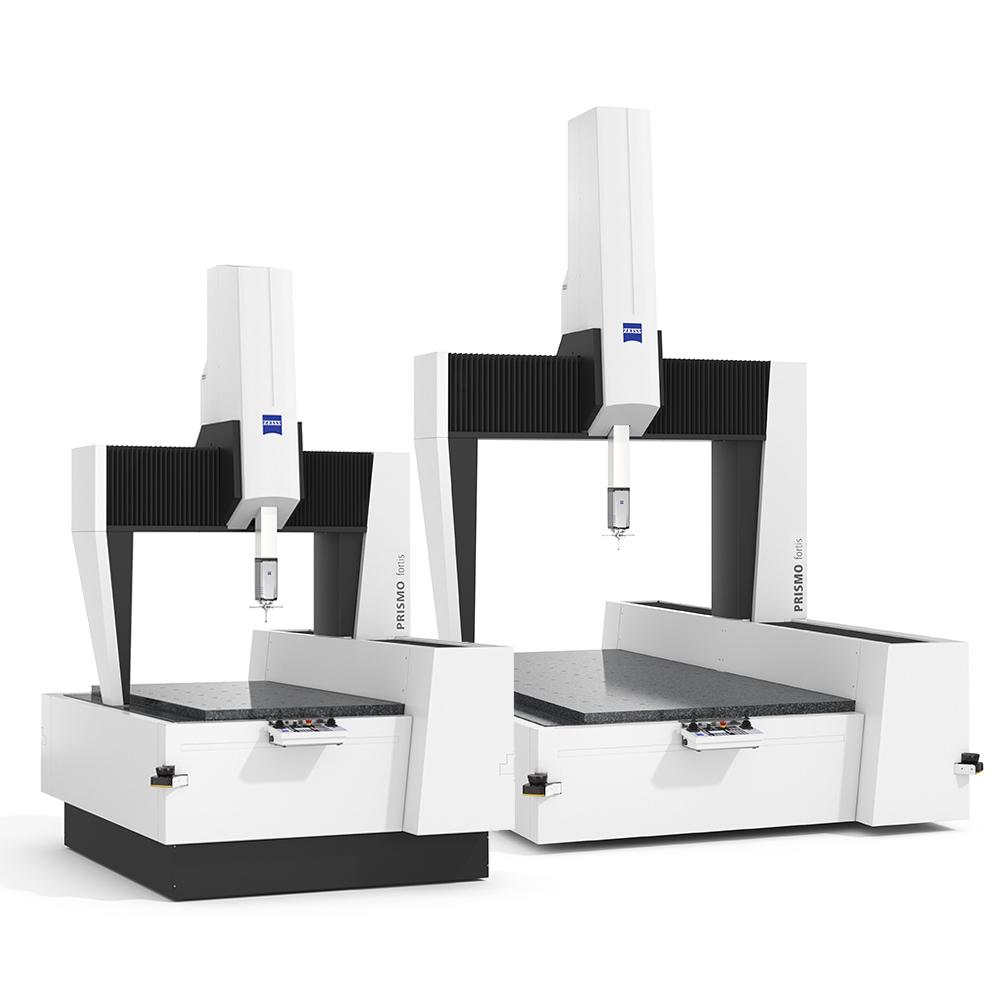

A ZEISS PRISMO fortis különböző méretekben kapható. A legkisebb, 700 x 1200 x 700 mm méréstartományú változattól a legnagyobb, 1200 x 1800 x 1000 mm méréstartományú koordináta-mérőgépig. A 12/18/10-es konfiguráció U alakú gránitasztallal vagy anélkül kapható.
