Optikai koordináta-mérőgépek

Nagy pontosságú optika a rugalmas mérési feladatokhoz

Érintésmentes mérés érintéses kiegészítő lehetőségekkel

A ZEISS Optical sorozat optikai koordináta-mérőgépei (VMM) nagy felbontású kamerarendszerükkel, változtatható megvilágításukkal és kifinomult szoftverükkel nyűgöznek le, amelyek együtt gyors és pontos mérési eredményeket szolgáltatnak. Az érintésmentes, optikai mérési technológia azt jelenti, hogy még a különösen érzékeny, vékony falú vagy lapos munkadarabok, például optikák, fröccsöntött munkadarabok, fóliák, lyukasztott és hajlított alkatrészek is nagy pontossággal mérhetők. Az alkalmazási területek bővítése érdekében a ZEISS Optical sorozat rendszerei további mérőfejekkel egészíthetők ki – az egyetlen koordináta-mérőgépen elvégezhető nagy pontosságú optikai és érintéses mérésekhez.

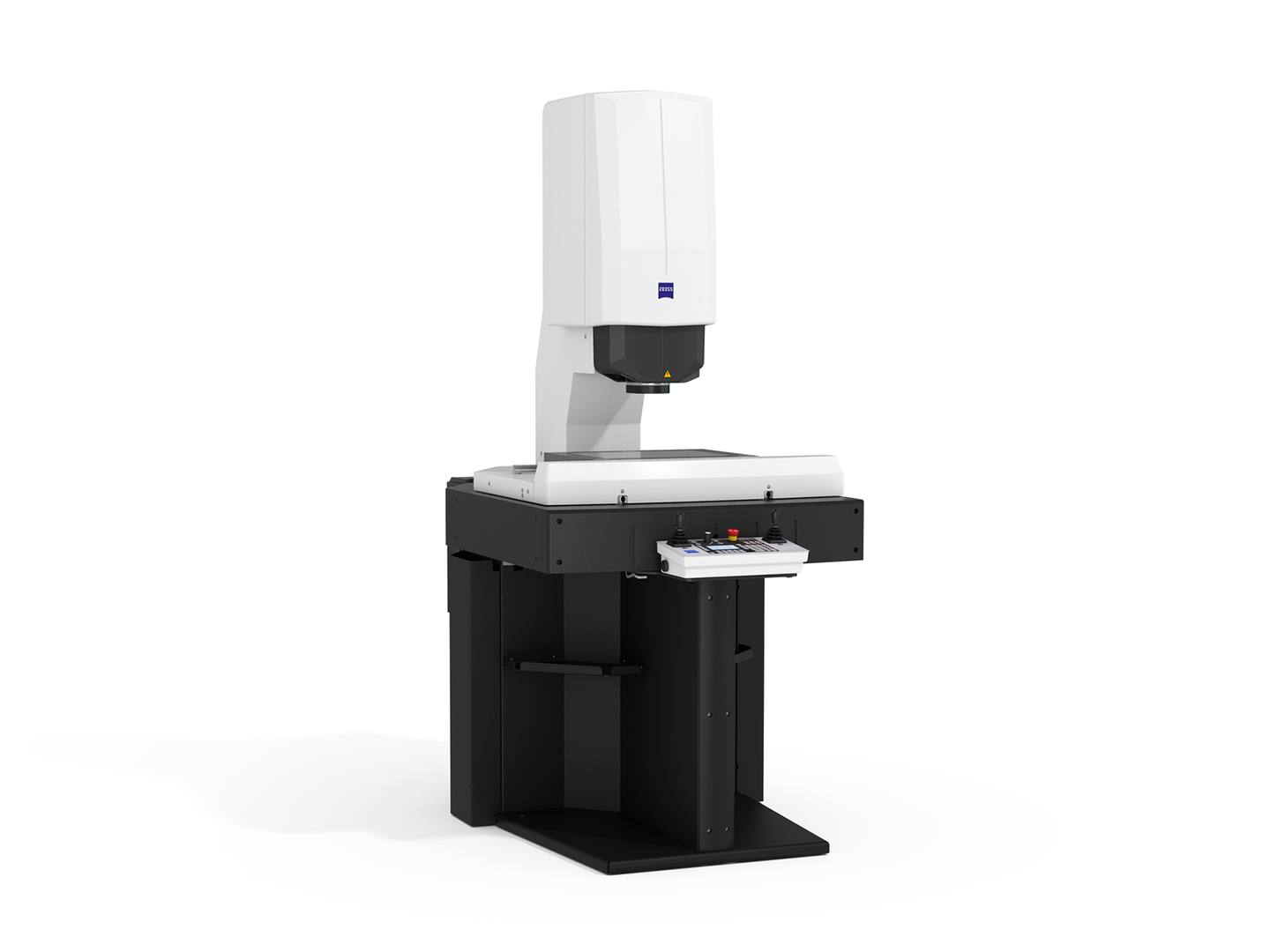

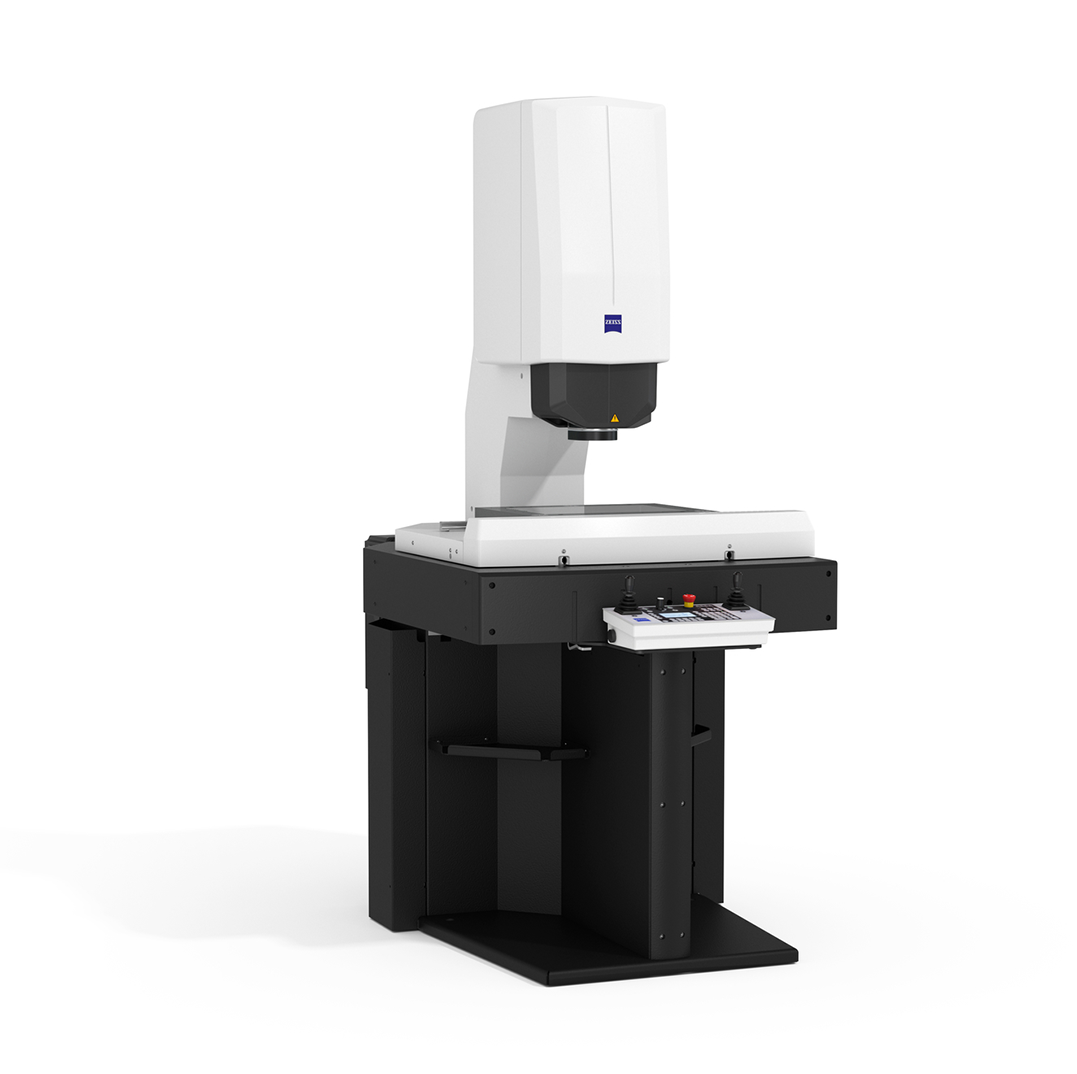

ZEISS O-DETECT

Belépés az optikai mérési technológia világába

Bővebben

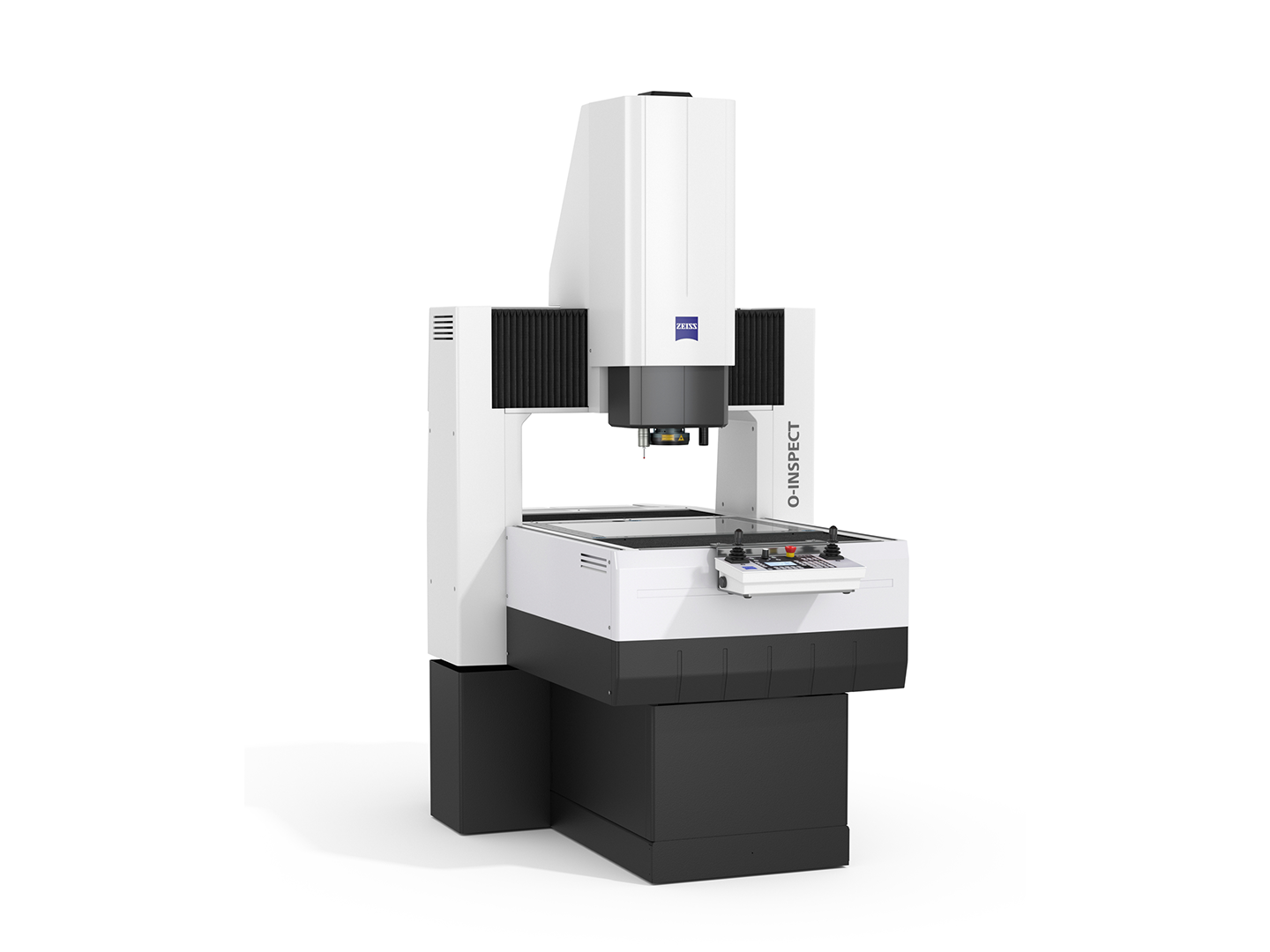

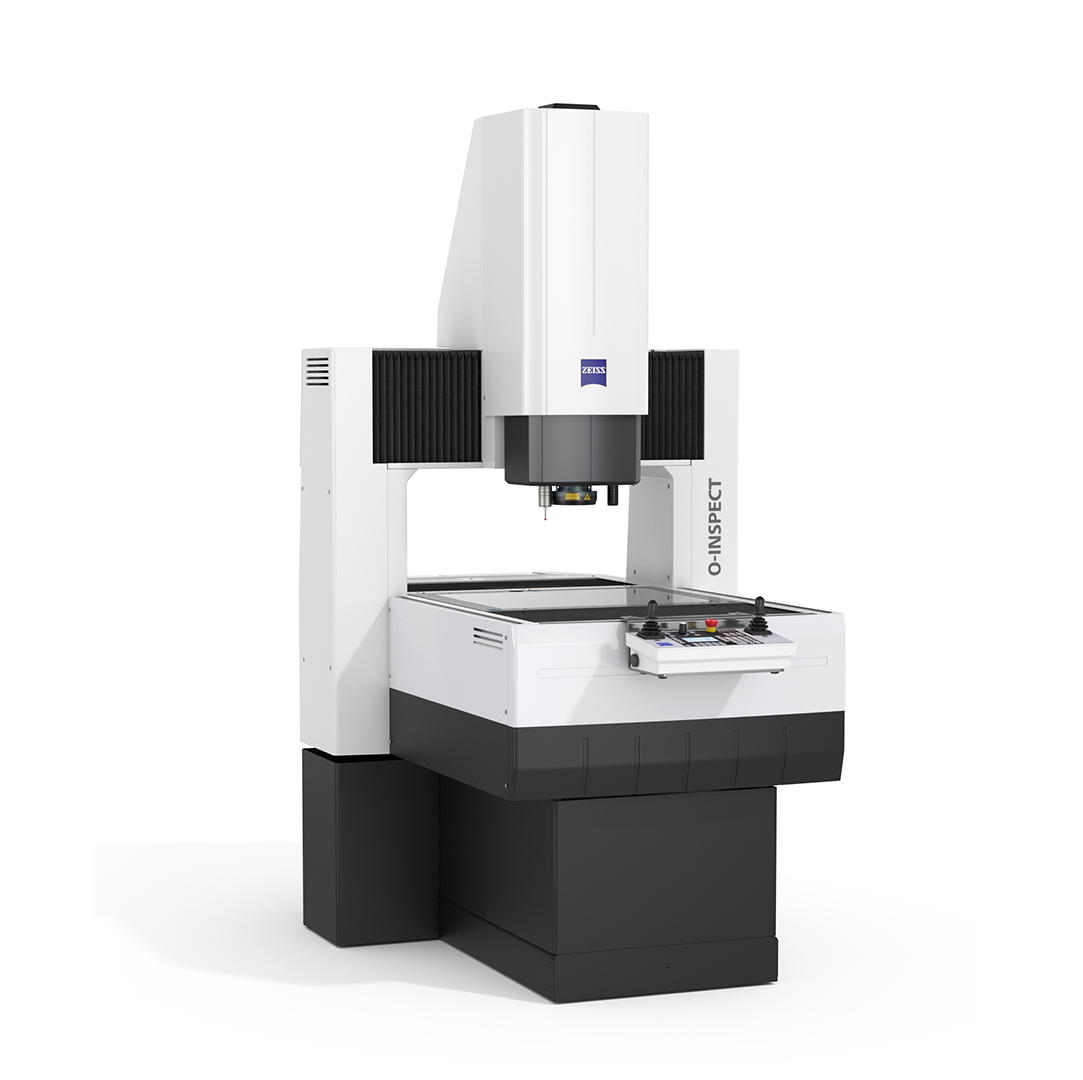

ZEISS O-INSPECT

Multiszenzoros technológia alapfelszereltségként a nagyfokú rugalmasság érdekében

Bővebben

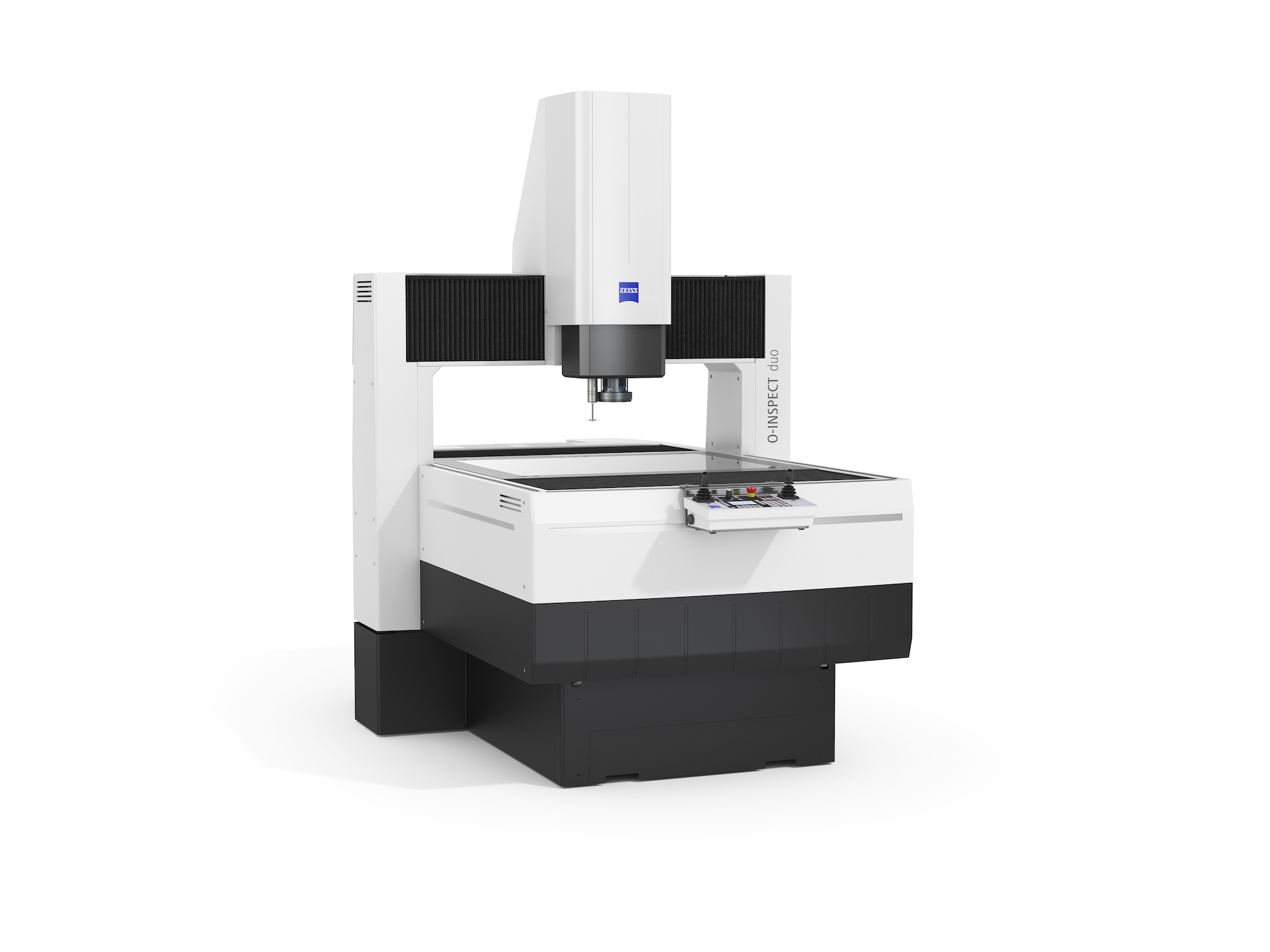

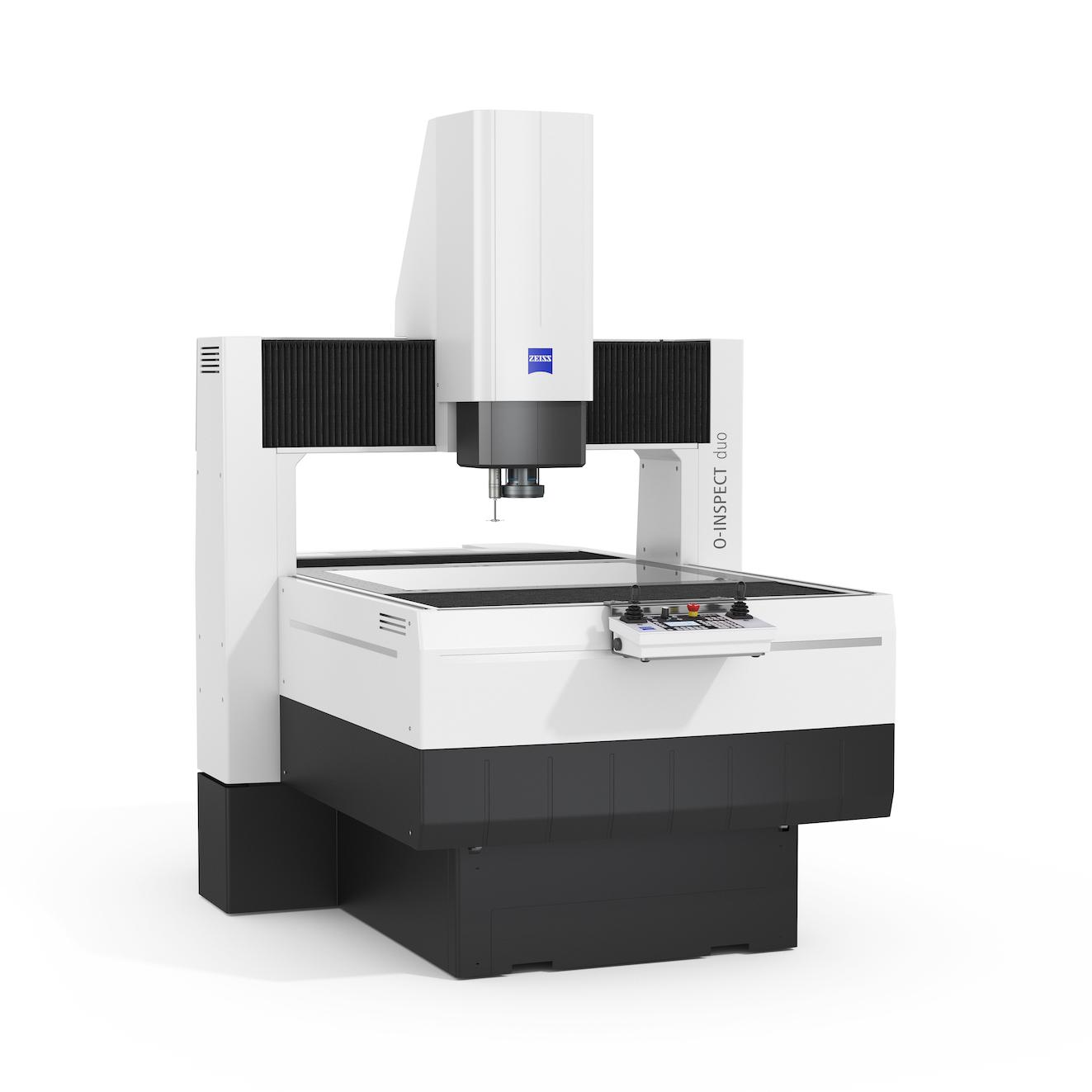

ZEISS O-INSPECT duo

Mikroszkóp és koordináta-mérőgép egyben

Bővebben

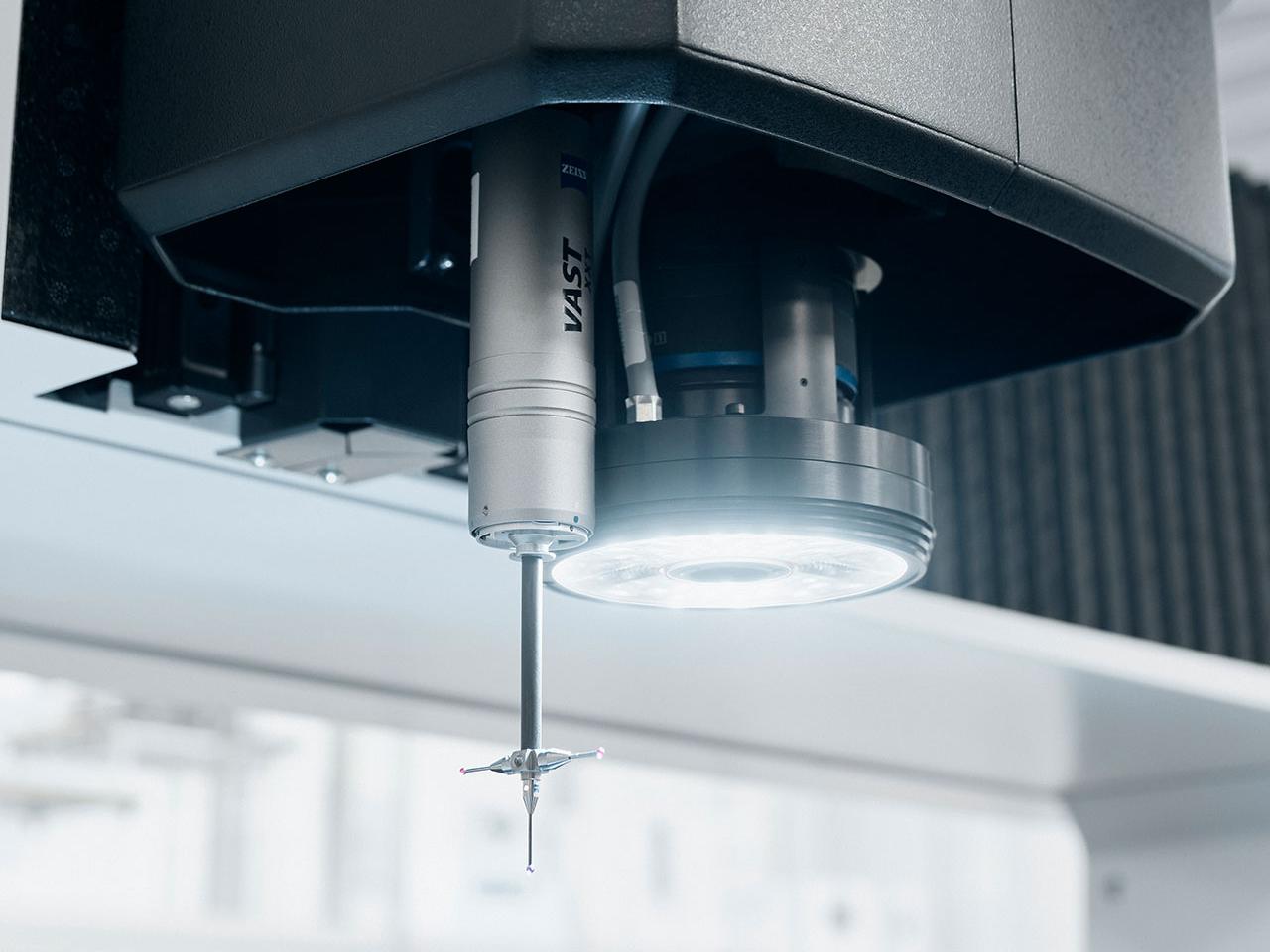

Multiszenzoros technológia

Optikai és érintéses mérési technológia kombinációja

Az Optical sorozat minden terméke kompatibilis egy érintéses mérőfejjel, így a nagy pontosságú 2D-s optikai mérések mellett 3D-s érintéses mérési adatok gyűjtését is lehetővé teszi. A modelltől függően az érintéses mérőfej az alapcsomag része vagy opcióként rendelhető.

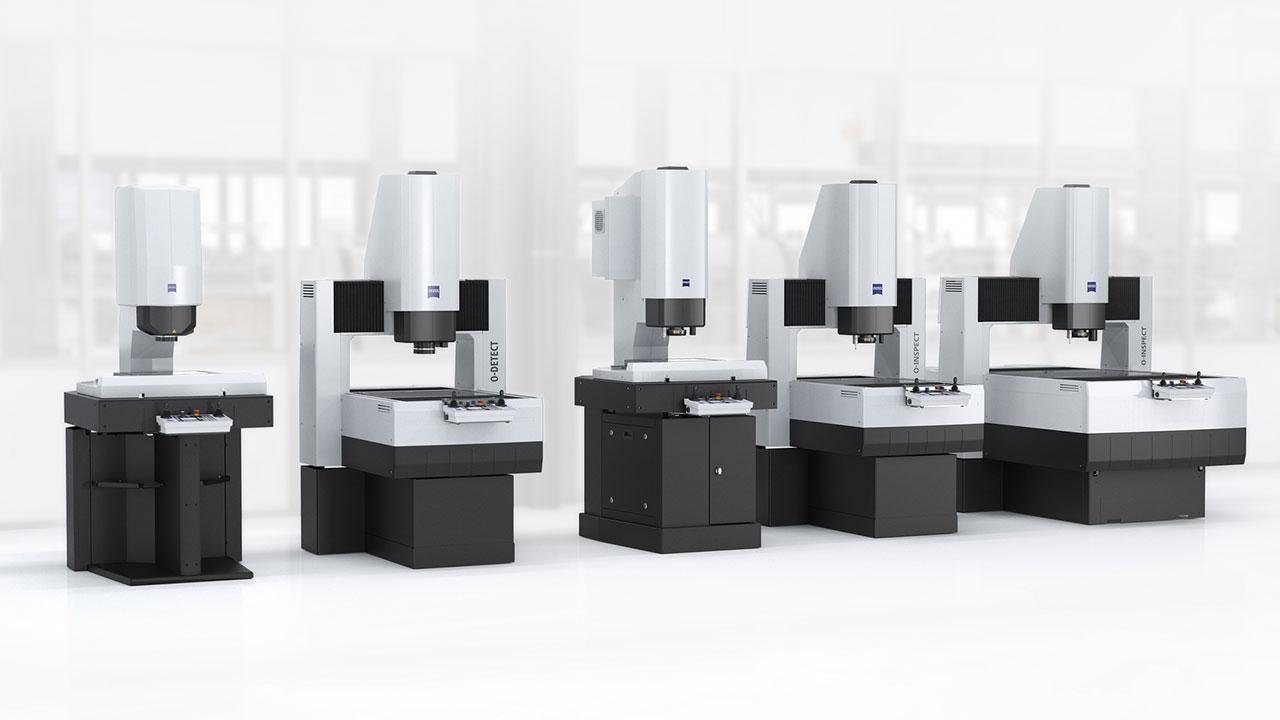

Különböző méretek

Különböző méretek a különböző követelményekhez

A ZEISS O-DETECT és a ZEISS O-INSPECT berendezések különböző méretekben állnak rendelkezésre, és az alkalmazások széles körében használhatók – a kicsi, kényes alkatrészektől a nagyobb munkadarabokig.

Műszaki összehasonlítás

	ZEISS O-DETECT	ZEISS O-INSPECT	ZEISS O-INSPECT duo
Terméktípus	Koordináta-mérőgép	Koordináta-mérőgép	Mikroszkóp és koordináta-mérőgép
Mérési tartomány dm-ben	3/2/2; 5/4/3	3/2/2; 5/4/3; 8/6/3	8/6/3
Optikai mérőfej	ZEISS INVENTA D1	ZEISS Discovery.V12	ZEISS Discovery.V12
Kamera	5 MP-es fekete/fehér	Standard 100 vagy scout 160 vagy scout 240 2,3 MP-es fekete/fehér	Scout 160 c 5 MP-es színes kamera
Optikai nagyítás	1.0x	Akár 12x	Akár 12x
Egyéb mérőfejek	ZEISS XDT (opcionális)	ZEISS VAST XXT ZEISS DotScan (opcionális)	ZEISS VAST XXT
Áttekintő kamera	Igen	Nem	Nem
Megvilágítás	8 szegmenses LED-es lámpagyűrű kék és fehér LED-ekkel, koaxiális beeső fény és háttérvilágítás, diffúz lámpagyűrű (opcionális)	8 szegmenses LED-es lámpagyűrű piros és kék LED-ekkel, koaxiális beeső fény és háttérvilágítás	16 szegmenses LED-es lámpagyűrű fehér LED-ekkel, koaxiális beeső fény és háttérvilágítás
Pontosság:	1D: 1,6 μm + L/200 μm 2D: 1,9 μm + L/150 μm 3D: 2,4 μm + L/150 μm	1D: 1,4 μm + L/250 μm 2D: 1,6 μm + L/250 μm 3D: 1,9 μm + L/250 μm	1D: 1,5 µm + L/250 µm (8/6/3) 2D: 1,8 µm + L/250 µm 3D: 2,2 µm + L/250 µm
Szoftver	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO ZEISS ZEN core
