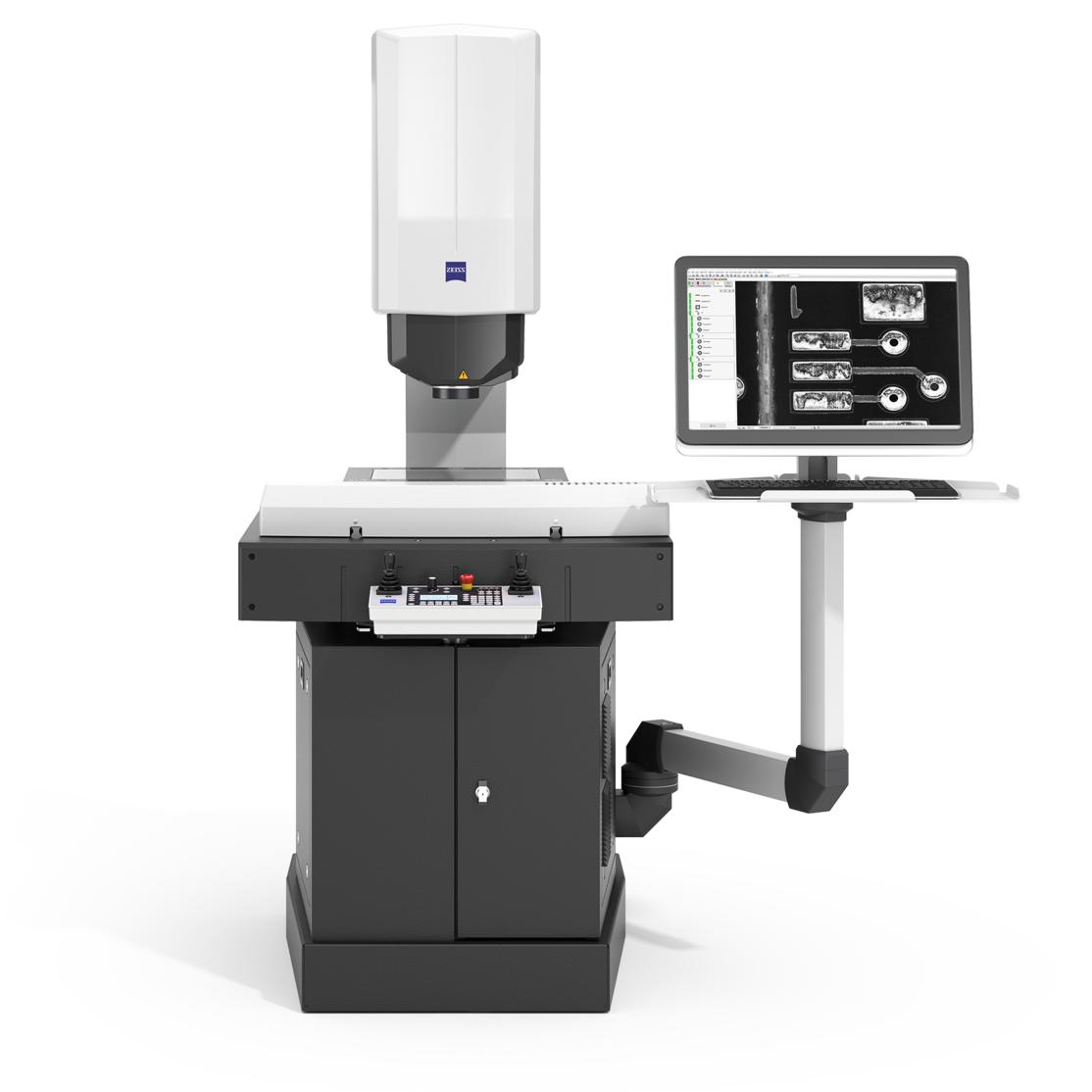

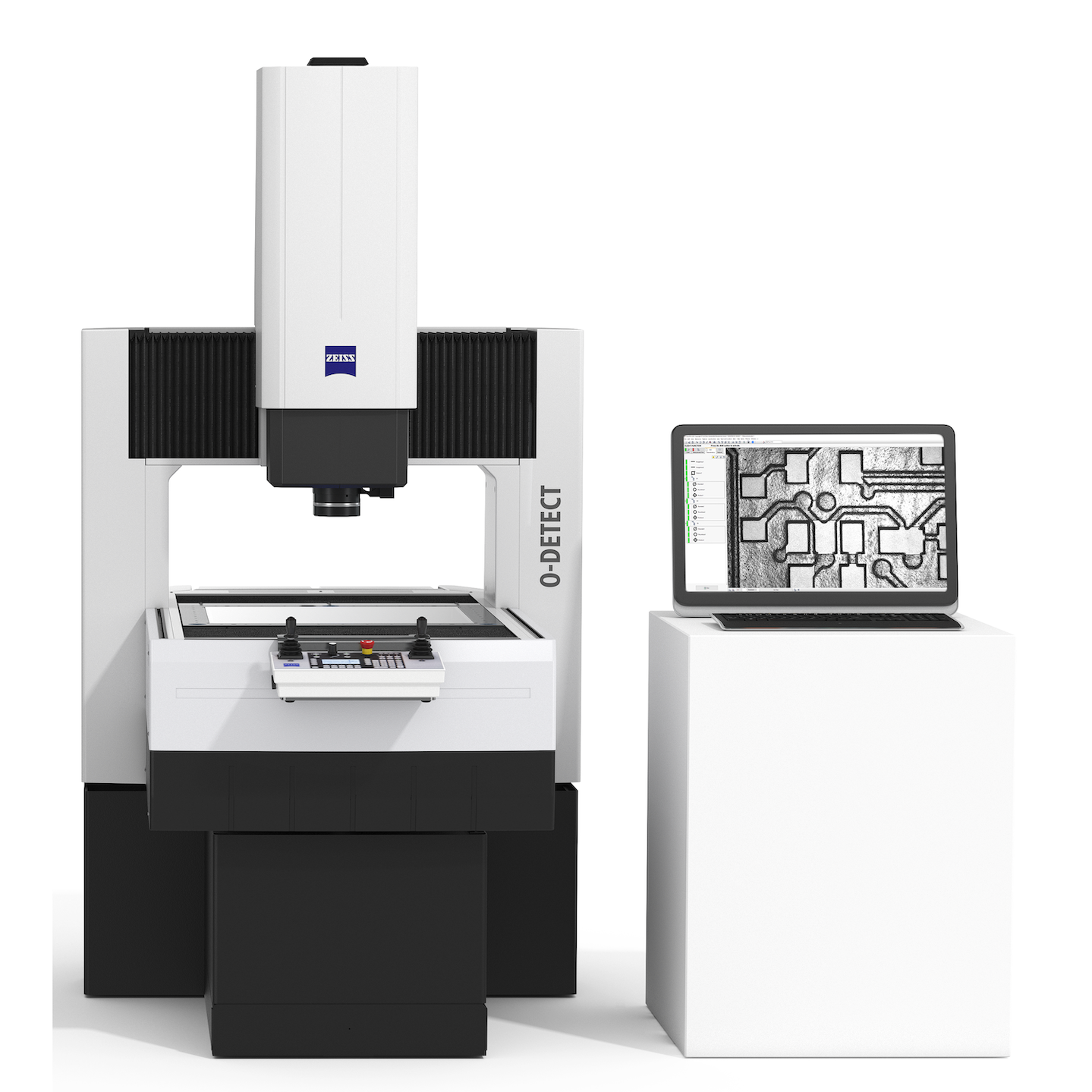

ZEISS O-DETECT

ZEISS O-DETECT

Belépés az optikai méréstechnika világába

Intuitív üzemelés, minőségi kamera és rugalmas megvilágítás a pontos méréshez, egy szempillantás alatt. Számos munkadarabhoz alkalmas, de főleg azokhoz, melyeket jobb érintetlenül hagyni. Fedezze fel az optikai méréstechnika új generációját: ZEISS O-DETECT.

  • High image quality and excellent optics
  • Different illumination options for more flexibility
  • Easy to upgrade with optional tactile sensor
ZEISS O-DETECT
Kapcsolat

Jellemzők

ZEISS O-DETECT
Kitűnő optika

A ZEISS Digital Zoom nagy látómezőt biztosít nagy felbontásban; így növeli a hatékonyságot, és még részletesebben rögzít. Egy 5 megapixeles kamera rögzíti a csúcsminőségű képeket, amelyeket a ZEISS feldolgozótechnológiája pontos mérési eredményekké alakít.
Sokoldalú és könnyen frissíthető

Az új, cserélhető kiegészítő platform segítségével gyorsan, a szerviz bevonása nélkül cserélhetők a különféle alkalmazásokhoz való felső megvilágítási opciók.

Egyszerű alkatrész-navigálás és megjelenítés

Az integrált 5 megapixeles pásztázó színes kamera gyorsabban megtalálja az alkatrészt a mérések elkezdéséhez. A szoftvervezérlésnek köszönhetően kevésbé szükséges a joystick használata.
Stabil pontosság

Az ISO-10360 szabványnak megfelelően MPE E(3D)-re kalibrált ZEISS O-DETECT világszerte garantált megbízhatósága és kompatibilitása mellett pontos 2D-s és 3D-s mérési adatokat szolgáltat, amelyek nagy értéknek számítanak a magas szintű megfelelőséget igénylő piacokon.
Szakszerű és hasznos jelentések

A ZEISS PiWeb reporting a mérési adatok egy kattintással elérhető dokumentációját és megjelenítését teszi lehetővé, így hasznos betekintést nyerhet az alkatrészek és a folyamatok állapotába.
Gyors és pontos tapintásos 3D-s mérések

Szükség esetén a ZEISS O-DETECT felszerelhető a ZEISS XDT egypontos tapintó szenzorral, ami kombinált, multiszenzoros méréseket tesz lehetővé. Ez még nagyobb rugalmasságot biztosít Önnek mérési feladatai megoldása során.
Intuitív és felhasználóbarát szoftver

A ZEISS CALYPSO mérőszoftverben hosszú évtizedek tapasztalatát egyesítették. A ZEISS CALYPSO express egyszerű programozási környezete a lehető legkönnyebbé teszi az optikai méréstechnika világába történő belépést.

Kiváló optika különféle megvilágítási lehetőségekkel

  • Csúcsminőségű kamera a belépő kategóriában

    Csúcsminőségű kamera a belépő kategóriában

    A ZEISS O-DETECT kulcsfontosságú eleme a csúcsminőségű kamera. A kifinomult szoftvernek és az új autofókusz funkciónak köszönhetően a kamera által rögzített képből pontos mérési eredmények készülnek.

    Gyors, pontos és intuitív, a szkennelő kamerának köszönhetően

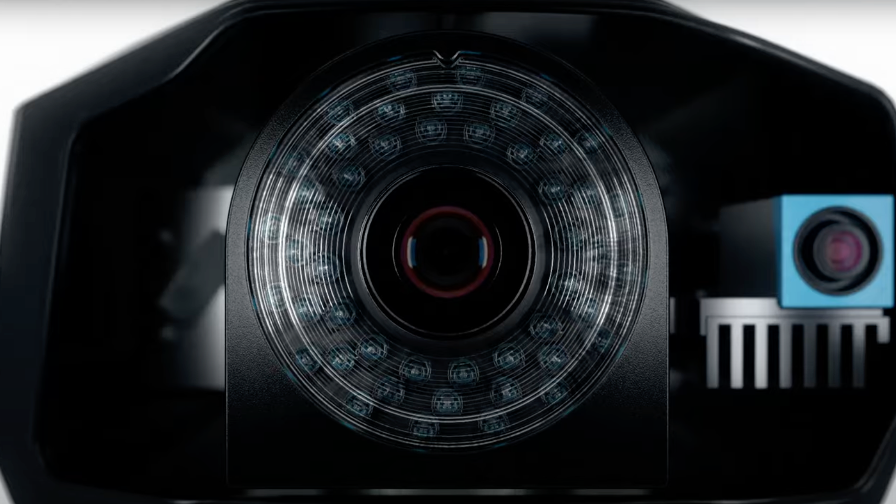

    A ZEISS O-DETECT egy másik alapvető alkotóeleme vezető a maga kategóriájában: egy integrált 5 megapixeles érzékelővel ellátott pásztázó kamera. Az áttekintő kamera a teljes mérési területet rögzíti, beleértve a mérőasztalra helyezett összes munkadarabot. A felvett áttekintő kép segítségével a mérőkamera a megfelelő pozícióba navigálható a vezérlőpanel használata nélkül. Ez lehetővé teszi az intuitív és gyors programozást.


  • Megvilágítási lehetőségek minden feladathoz

    Megvilágítási lehetőségek minden feladathoz

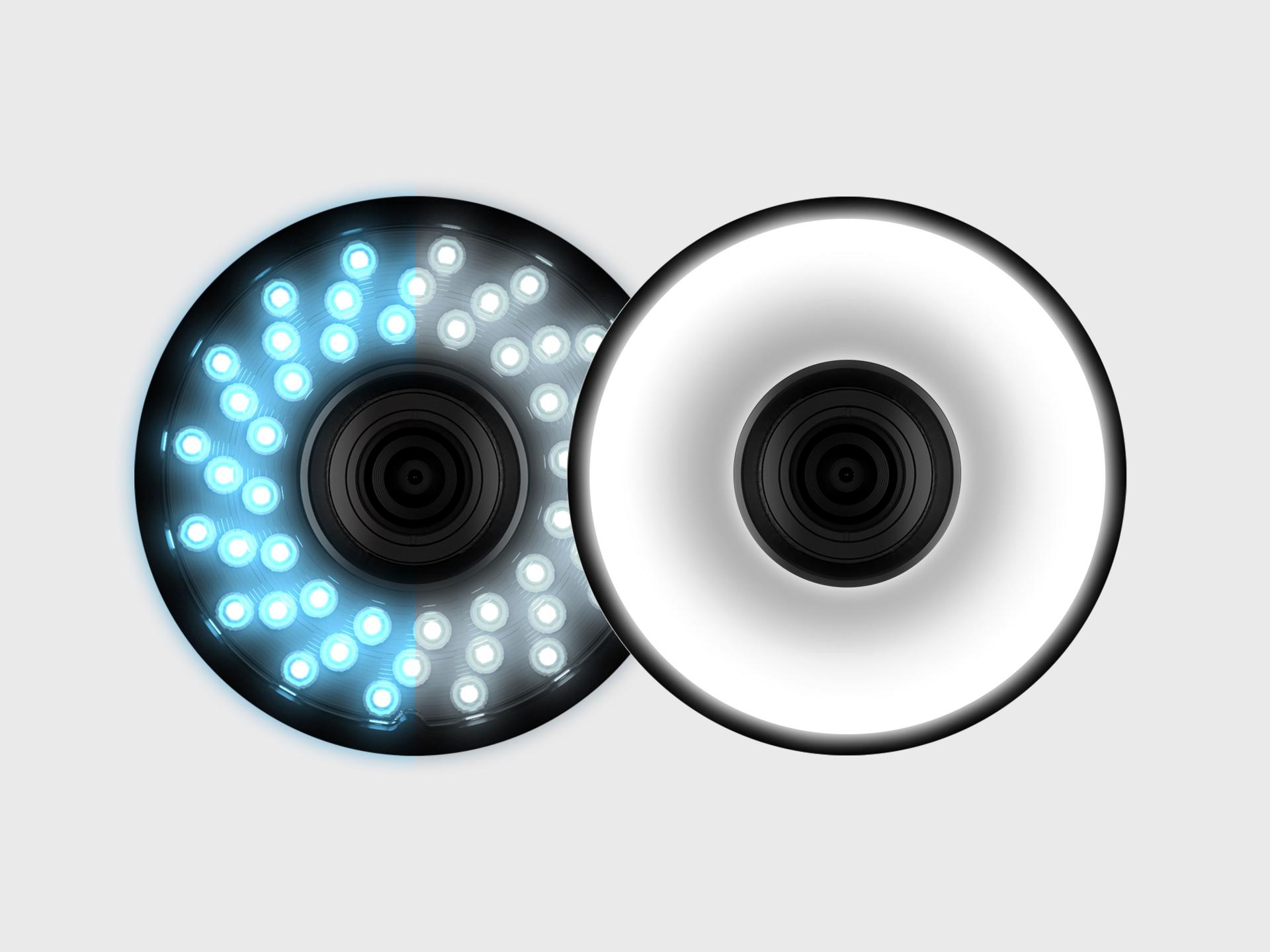

    A ZEISS O-DETECT különböző megvilágítási lehetőségeket nyújt minden kihíváshoz, amellyel egyes mérési feladatok során szembesülhet. Kék és fehér LED-szegmensekkel ellátott lámpagyűrű az általános munkadarabok rugalmas megvilágításához, valamint egy diffúz megvilágítási opció a fényes munkadarabokhoz és a kihívást jelentő élekhez.

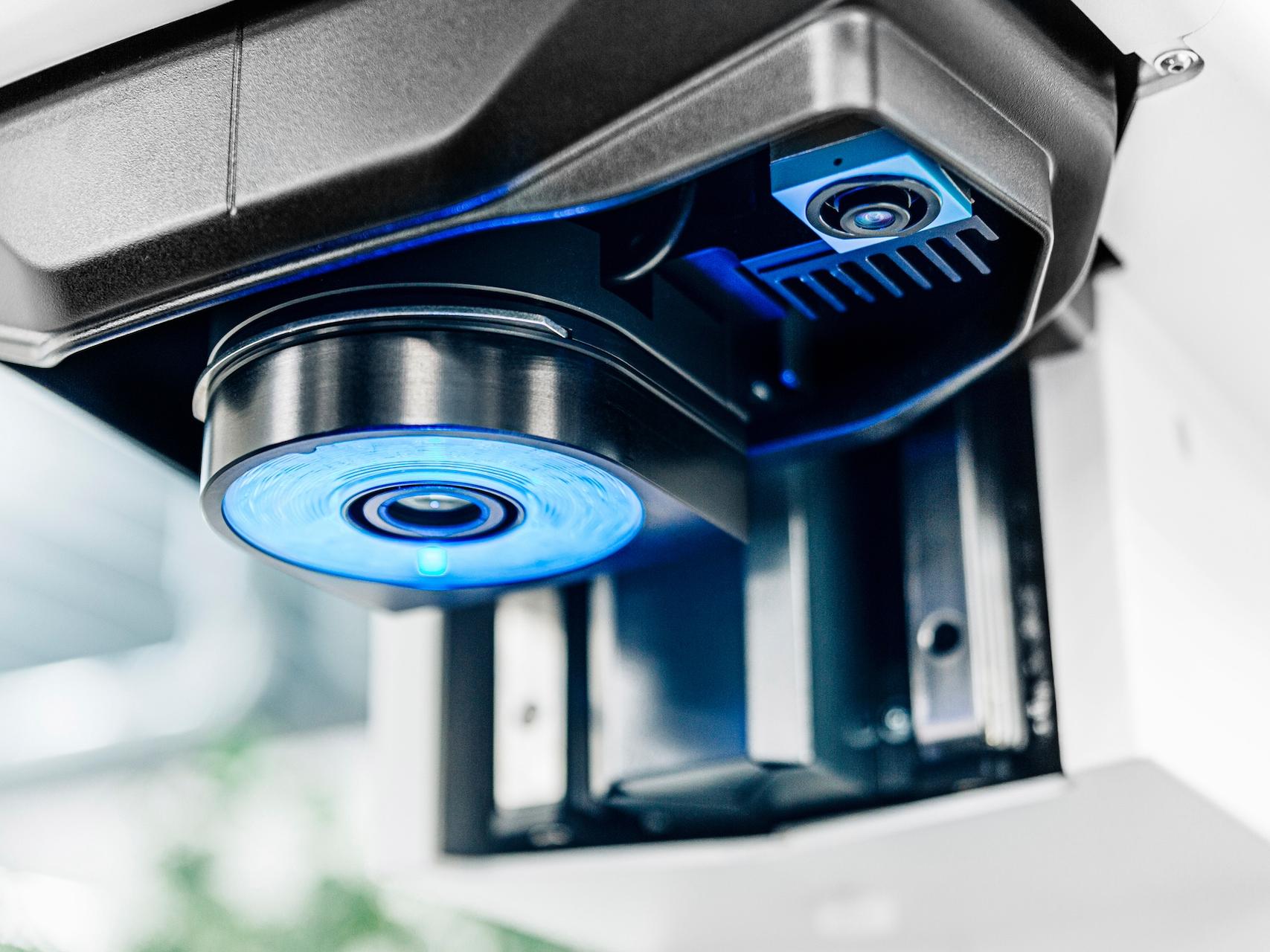

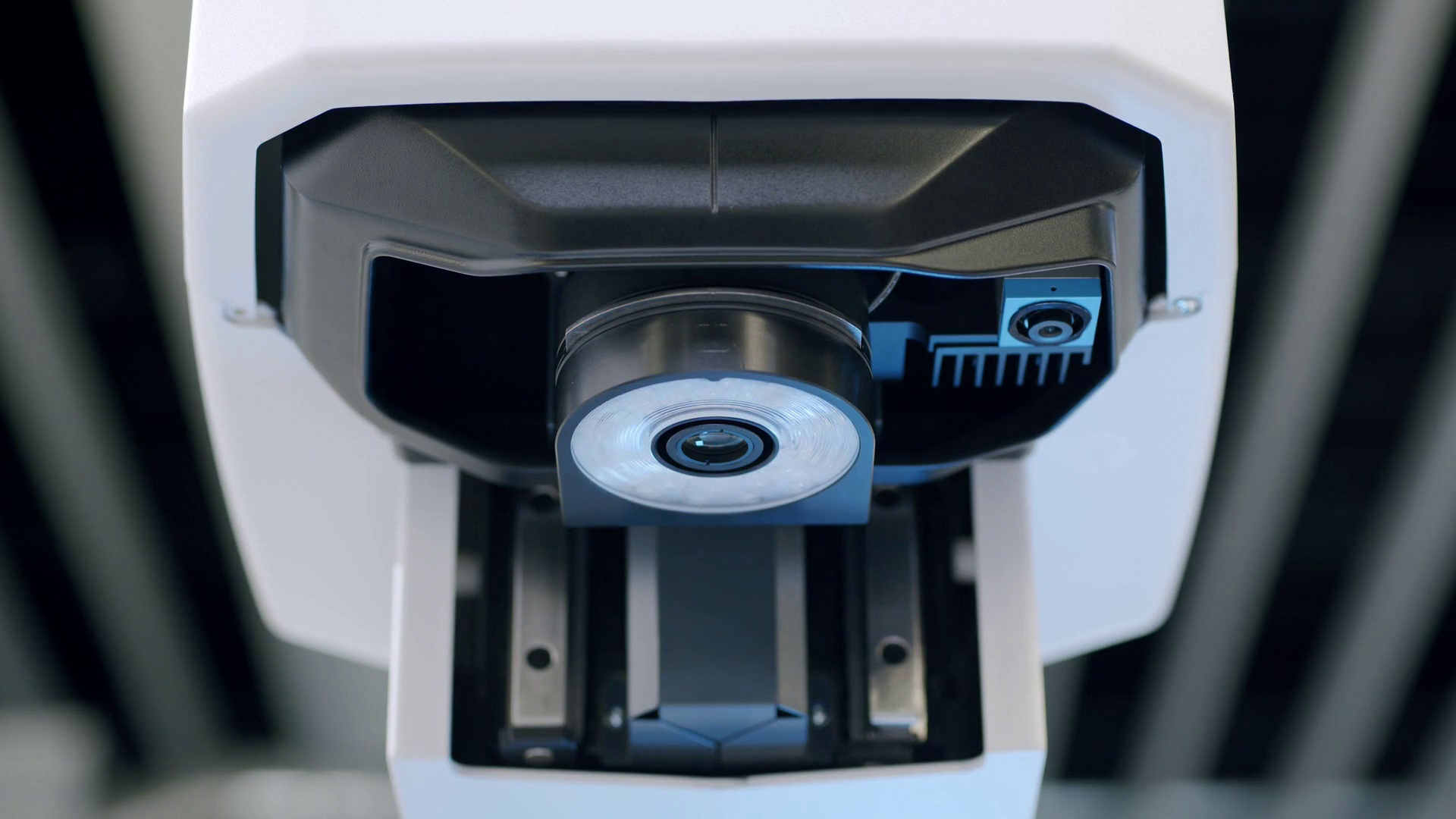

    Cserélhető ráeső fényes megvilágítás

    A csúcsminőségű megvilágítás kulcsfontosságú a pontos mérési eredményekhez. A sokoldalú és könnyen cserélhető ZEISS O-DETECT felső megvilágítás a legjobb körülményeket biztosítja ehhez. A felső megvilágítás automatikusan és a felhasználó által megadott beállítások szerint működik.

Feketefény

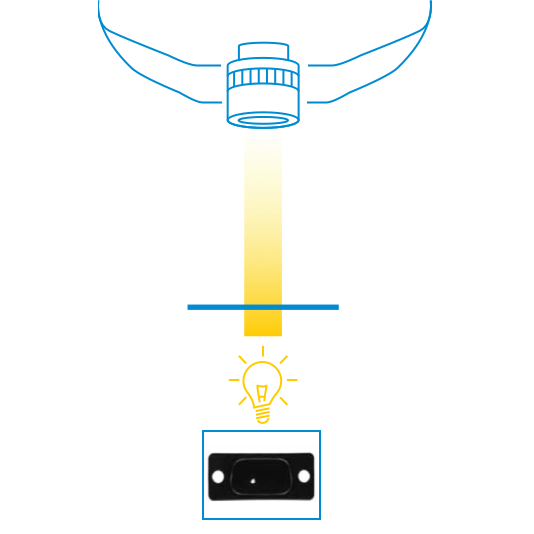

Hátsó megvilágítás

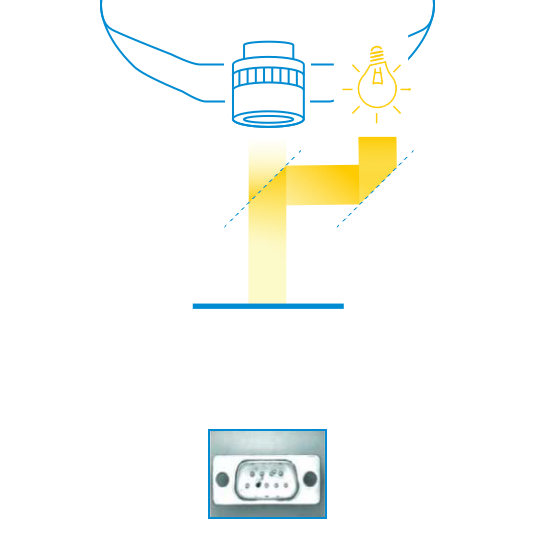

Koaxiális megvilágítás

Koaxiális megvilágítás

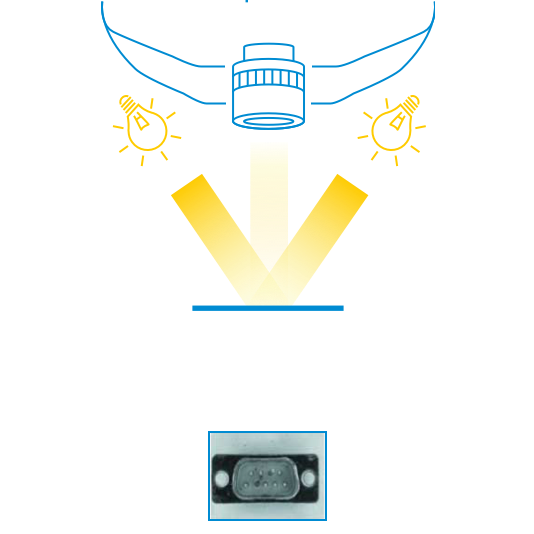

Felső megvilágítás

Felső megvilágítás

  • ZEISS O-DETECT: Egyszerűen rögzíthet nem tapintható dolgokat is.


  • Cserélhető ráeső fényes megvilágítás


  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
    Egyszerűen rögzíthet nem tapintható dolgokat is.
    ZEISS O-DETECT

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
    Cserélhető ráeső fényes megvilágítás

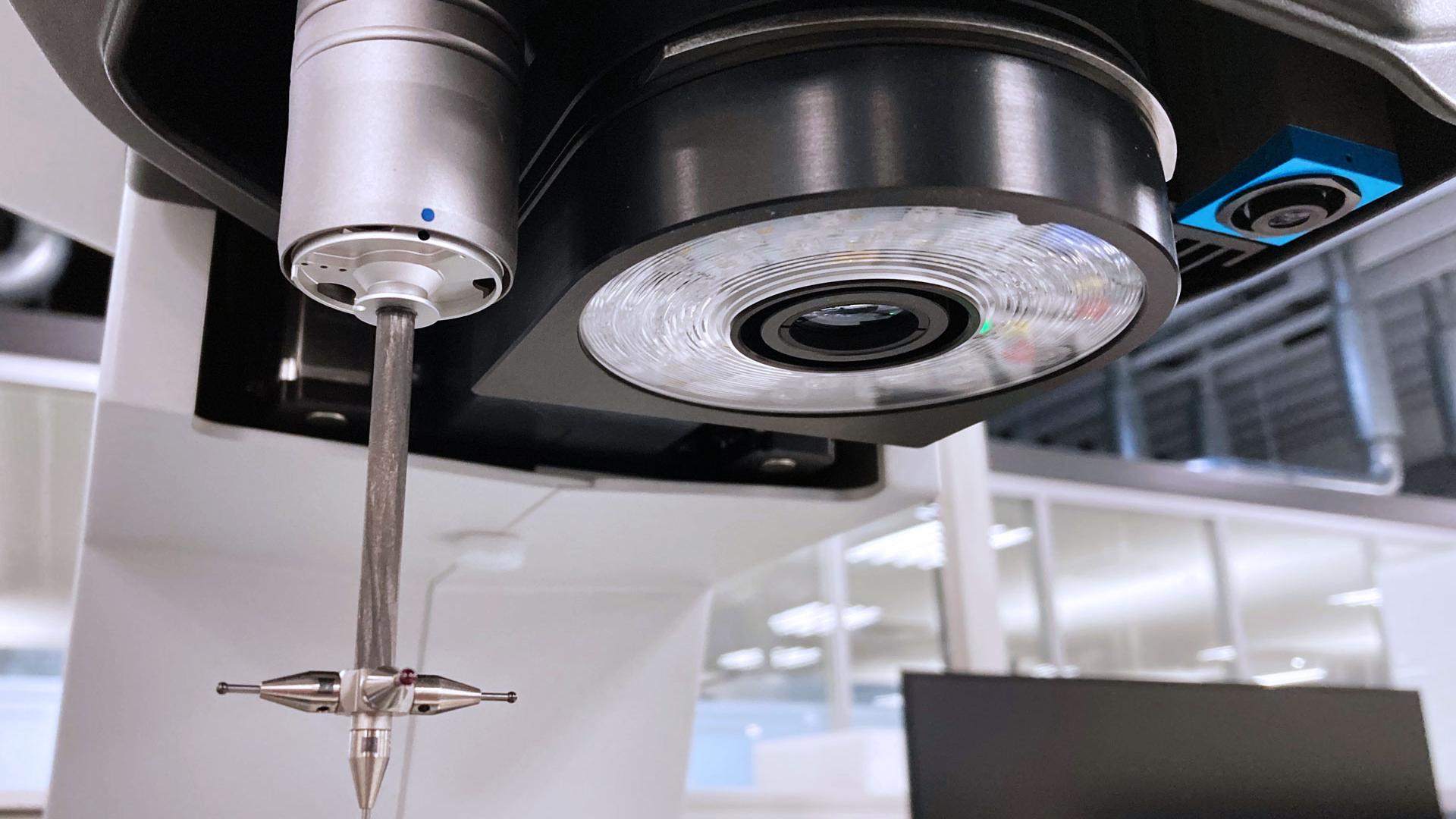

Multiszenzoros opció ZEISS XDT-vel

Gyors és pontos érintéses 3D-s mérések

Gyors és pontos érintéses 3D-s mérések

A ZEISS XDT opcióval a ZEISS O-DETECT kiegészíthető egy egypontos tapintó szenzorral. Az tapintó szenzor használata lehetővé teszi az optikai kameraérzékelővel nem érzékelhető oldalsó furatok vagy alámetszések könnyű elérését. A mérési feladattól függően egyedi tapintókonfigurációk szerelhetők fel és cserélhetők a CNC-képes mérőprogramban. A ZEISS XDT passzív mérőérzékelőként megismételhető mérési eredményeket szolgáltat, mivel minden egyes önálló vizsgálati ponthoz nagyszámú mérési pont kerül meghatározásra, és egy stabil átlagérték kerül kiszámításra.

Szoftver

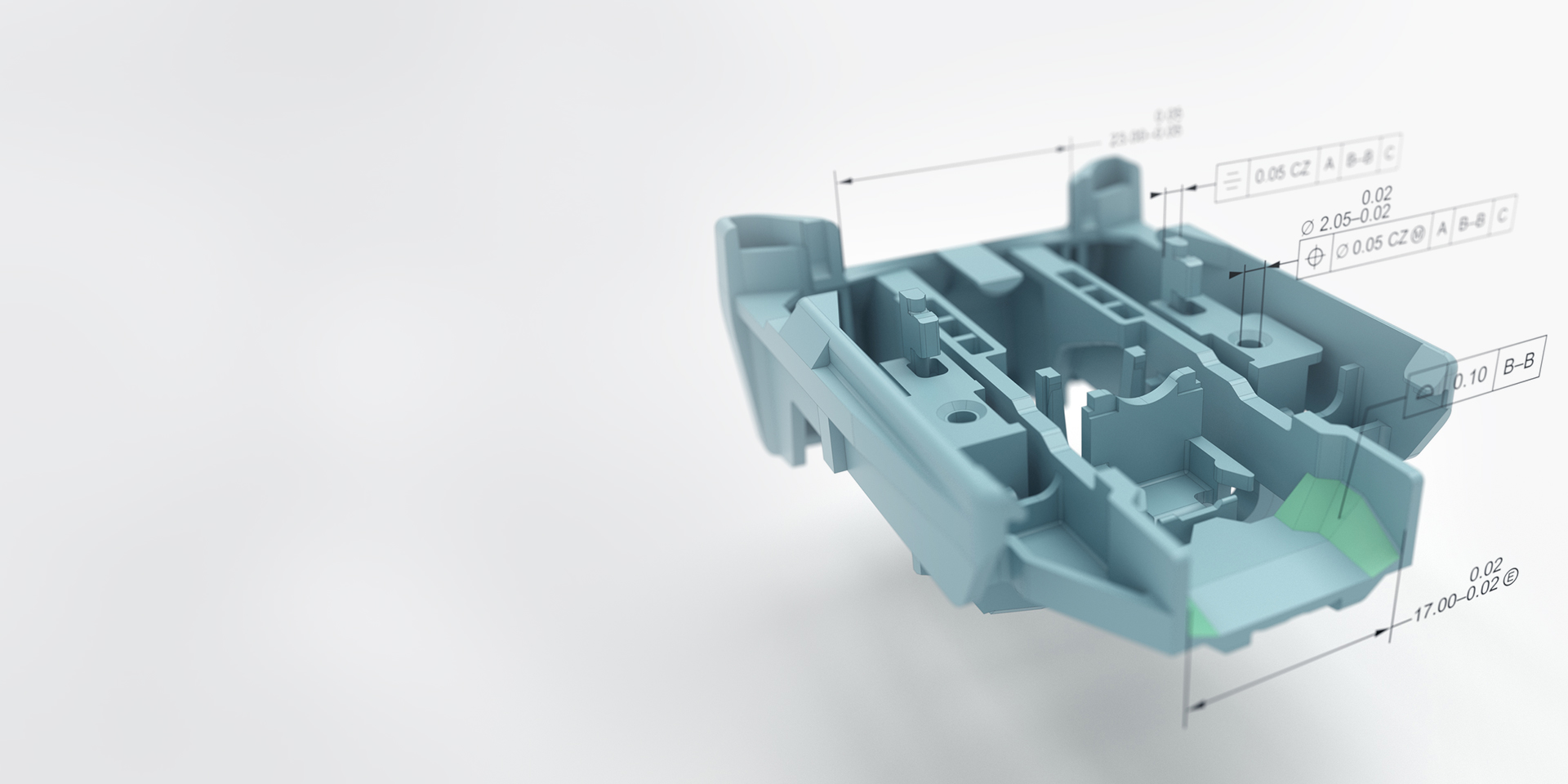

ZEISS CALYPSO szoftver

Könnyű kezelés és programozás

A ZEISS CALYPSO univerzális mérőszoftver nagyfokú rugalmasságot kínál sokféle mérési feladathoz, legyen szó egyszerű vagy bonyolult követelményekről. A ZEISS CALYPSO express egyszerű felhasználói felülete és strukturált munkafolyamatai lehetővé teszik az egyszerű programozást és gyors megismerhetőséget. A ZEISS PiWeb reporting néhány egérkattintással lehetővé teszi a professzionális jegyzőkönyvek létrehozását.

Bővebben

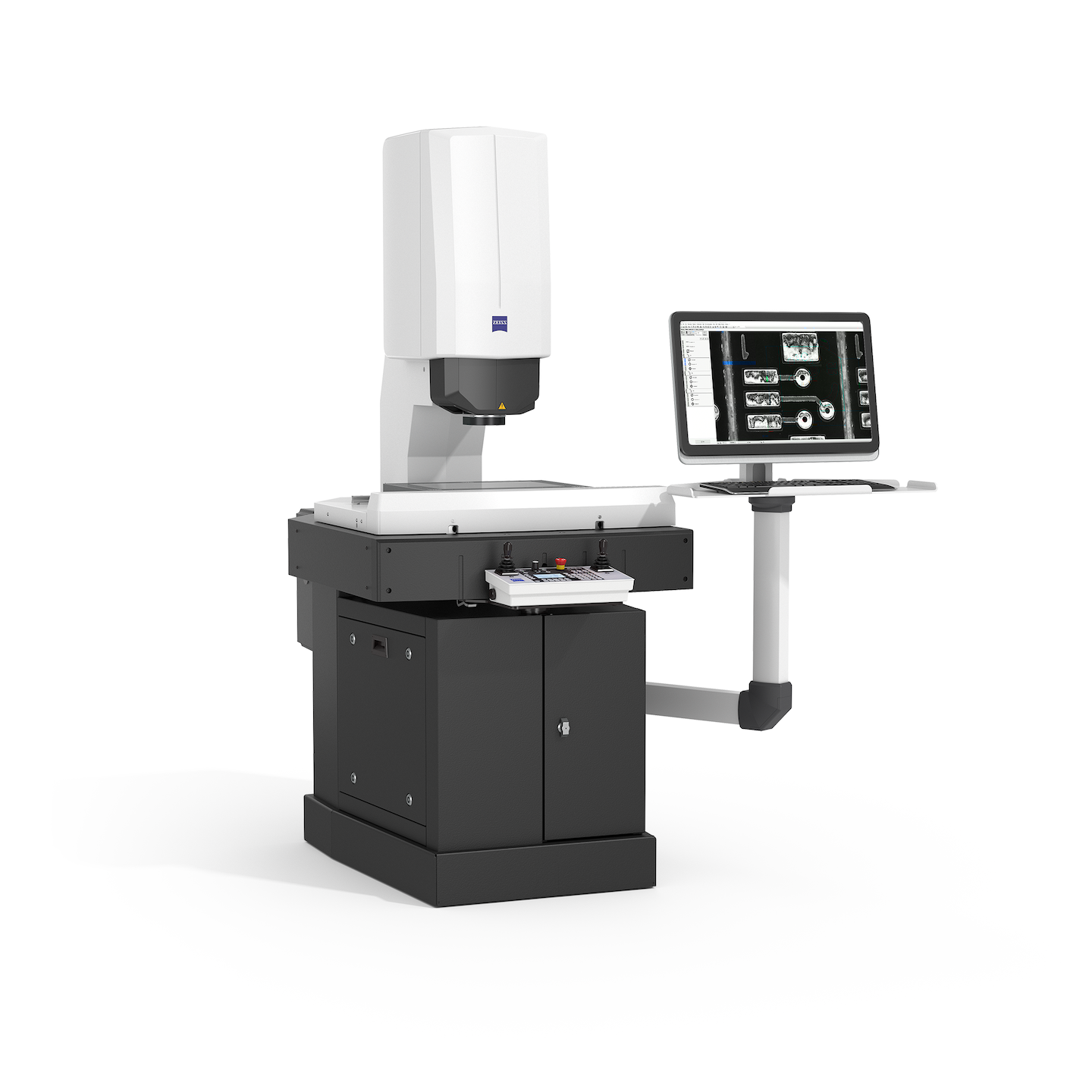

A ZEISS O-DETECT műszaki adatai

O-DETECT 3/2/2
O-DETECT 5/4/3

Kamera

ZEISS INVENTA D1

ZEISS INVENTA D1

Mérési tartomány

300 x 200 x 200 mm3

500 x 400 x 300 mm3

Látómező

8,4 x 7,0 mm2

8,4 x 7,0 mm2

MPE (EU) hosszmérési hiba

2D-ben: 1,9 µm + L/150 µm

3D-ben: 2,4 µm + L/150 µm

2D-ben: 1,9 µm + L/150 µm

3D-ben: 2,4 µm + L/150 µm

Szoftver

ZEISS CALYPSO

ZEISS CALYPSO

Alkalmazási példák

  • Fényes és fényvisszaverő gyógyászati alkatrészek mérése a ZEISS O-DETECT-tel

  • Elektromos motorok alkatrészeinek mérése a ZEISS O-DETECT-tel

  • Elektronikus alkatrészek mérése a ZEISS O-DETECT-tel

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
    Fényes és fényvisszaverő gyógyászati alkatrészek mérése a ZEISS O-DETECT-tel

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

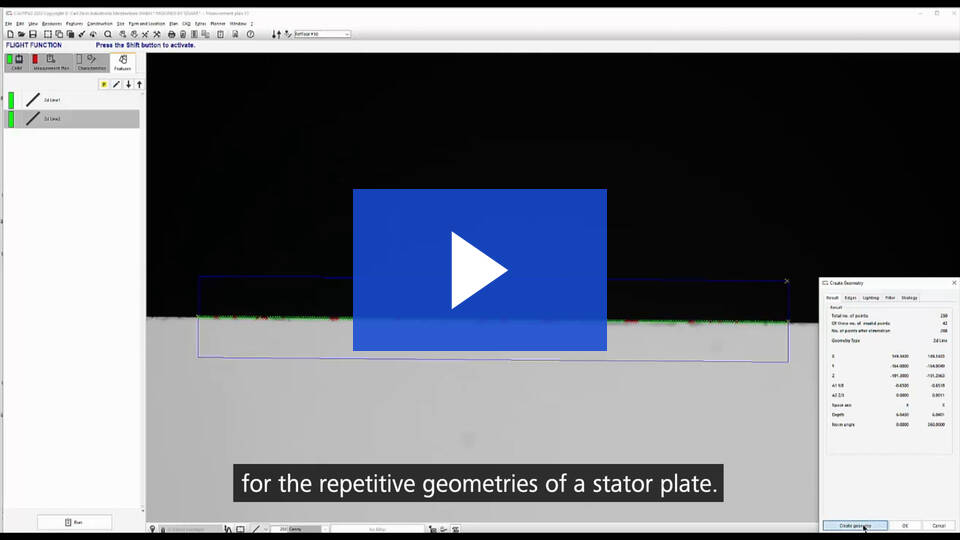

    Elektromos motorok alkatrészeinek mérése a ZEISS O-DETECT-tel

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
    Elektronikus alkatrészek mérése a ZEISS O-DETECT-tel
