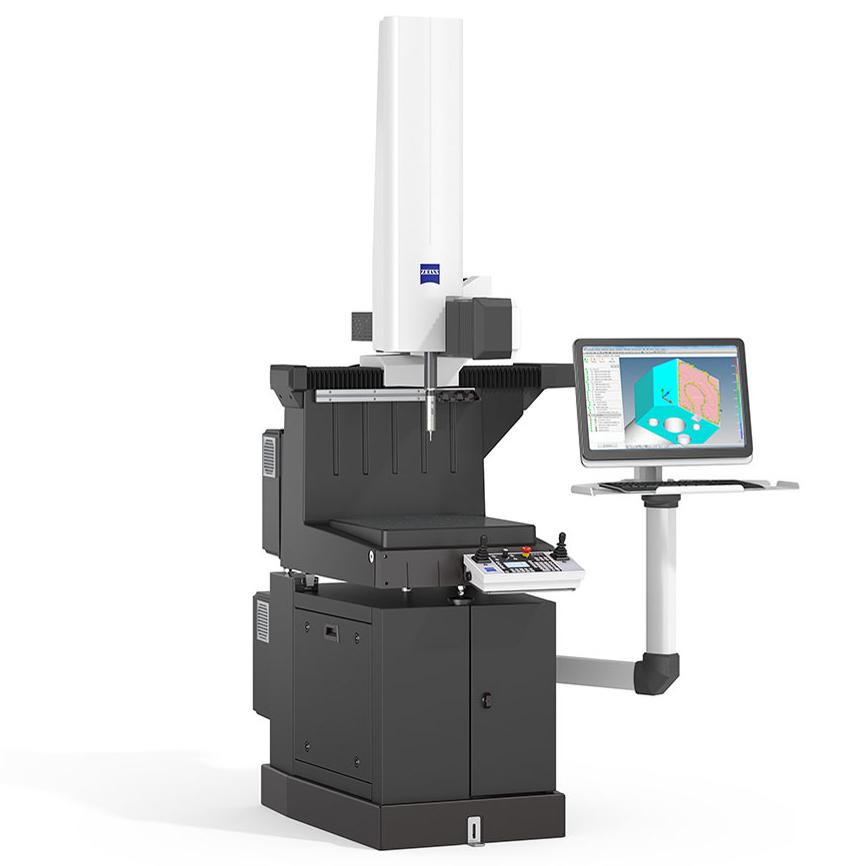

ZEISS DuraMax

Természetes választás a gyártóüzembe

A minőségbiztosítás nagy igényeket támaszt, és a koordináta-mérőgépre vonatkozó követelmények magasak – különösen gyártókörnyezetben. A ZEISS DuraMax egyesíti a robusztusságot, a pontosságot és a hatékonyságot, így tökéletes választás a gyártósor melletti méréshez közvetlenül a gyártócsarnokban. A ZEISS DuraMax-ot a szélsőséges környezeti feltételek sem tántorítják el, és ellenáll a magas hőmérsékletnek is. A ZEISS VAST XXT érzékelővel együtt gyors egypontos méréseket, valamint körvonalak és szabad formájú felületek szkennelését teszi lehetővé, így a rögzített idomszerek feleslegessé válnak.

Robust design for production environments
High precision under variable conditions
Advanced scanning technology

Az összes előny dióhéjban

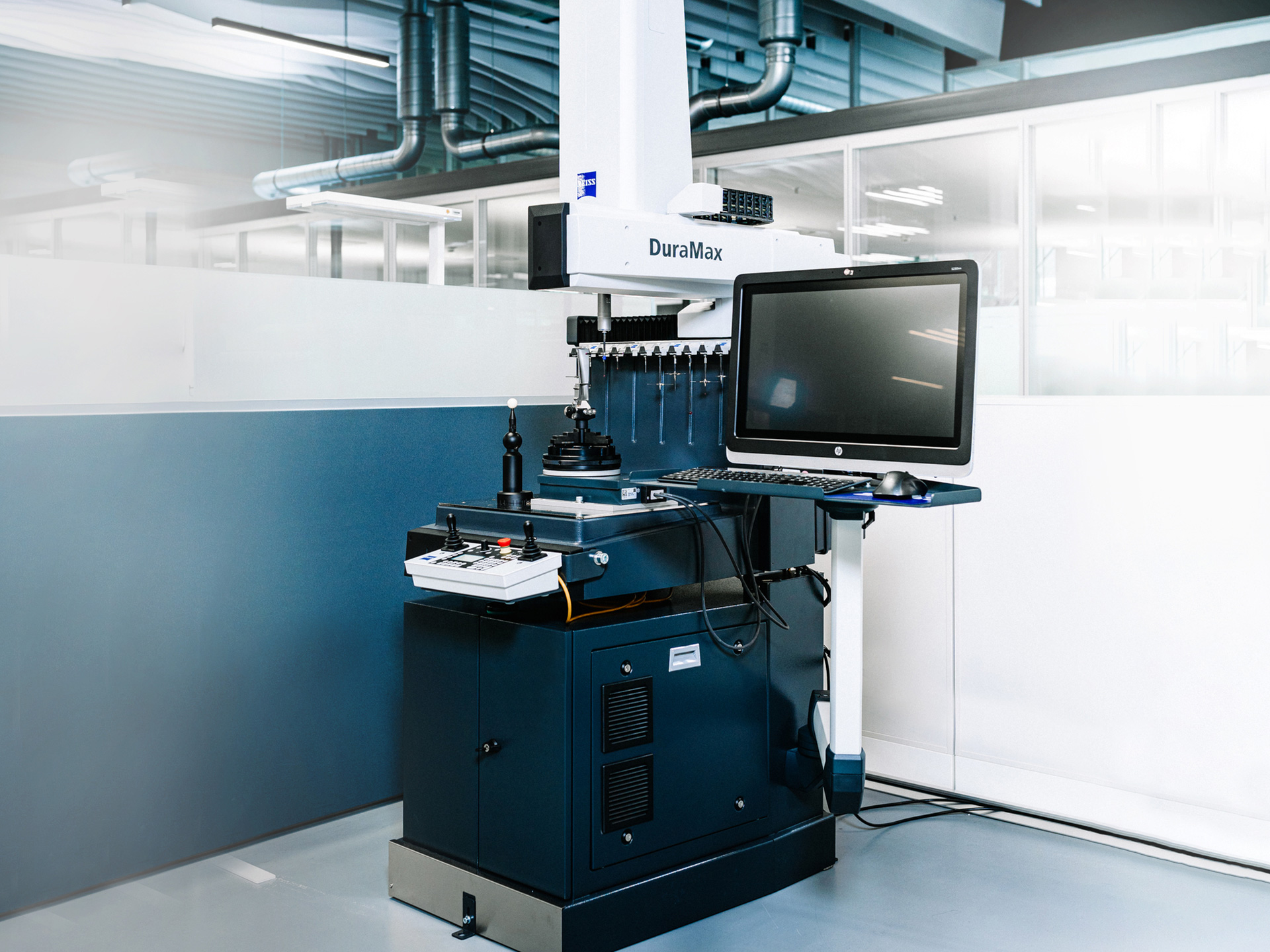

Hatékonyság

Optimális mérési térfogat / alapterület arány
Space-saving design for a small footprint

Generous and easily accessible measuring volume

Loading from three sides and from above

No compressed air required

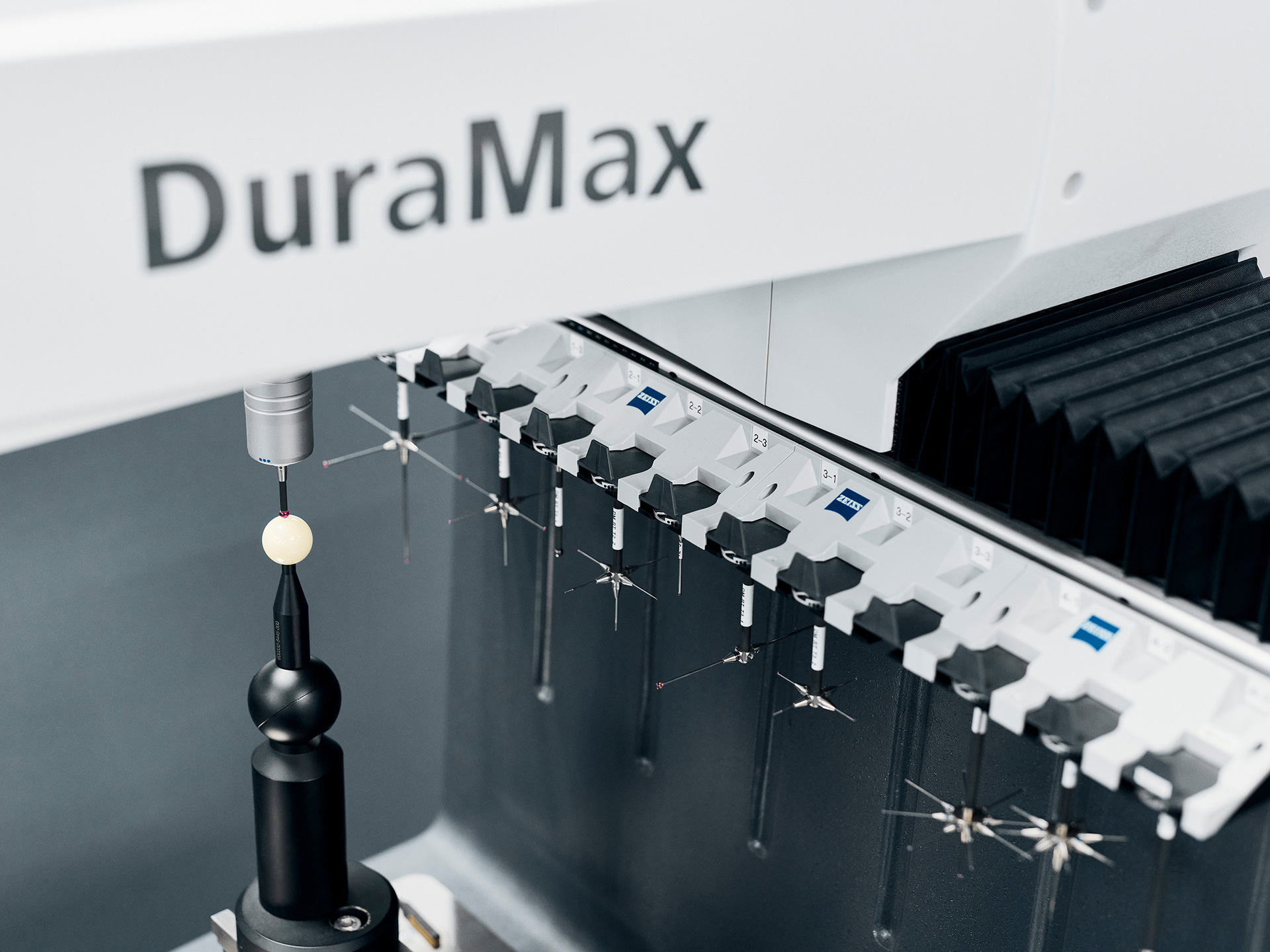

Sebesség

Csökkentett üzemidők és gyors mérések
Fast scanning with ZEISS VAST XXT

Single-point measurements with ZEISS VAST probing

ZEISS Duplex System for increased throughput

Four-axis measurement with rotary table
Precízió

Pontos eredmények még zord környezetben is
Dust and moisture protection

IP54 rated ShopFloor base

Thermal stability due to glass ceramic scales

Linear drive nut and ball bearing guiding system with covered guiding in all axes

Passive vibration damping as standard

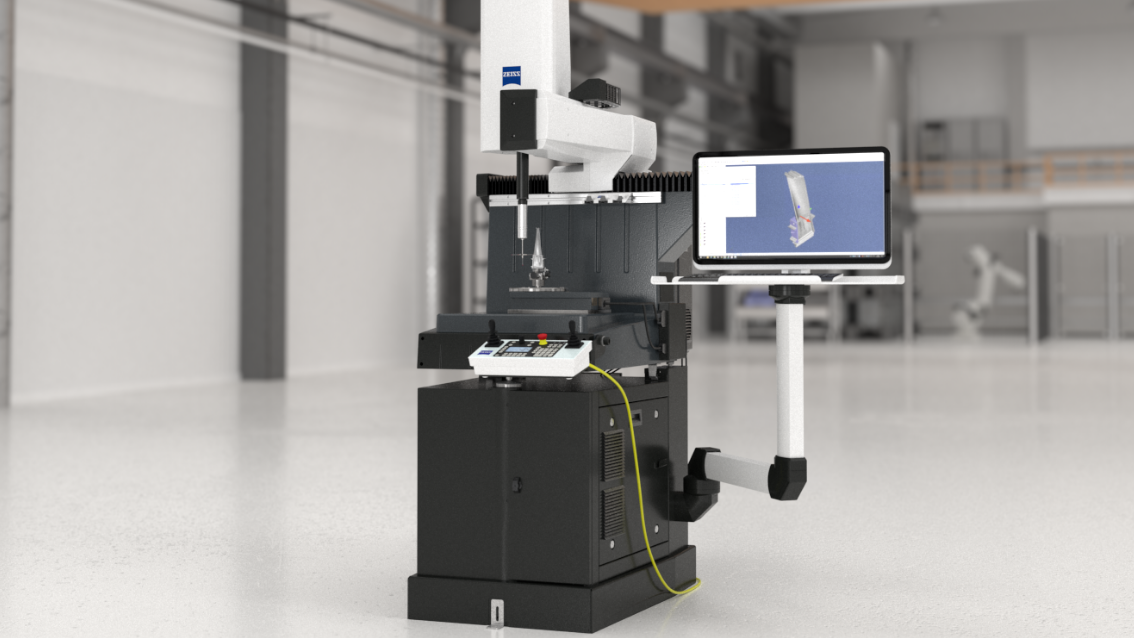

Kattintson a kör alakú jelekre a képen, és előbukkan a további részleteket tartalmazó információs ablak.

Teljesen felszerelt az Ön kihívásaihoz

Fedezze fel a ZEISS DuraMax egyedülálló jellemzőit

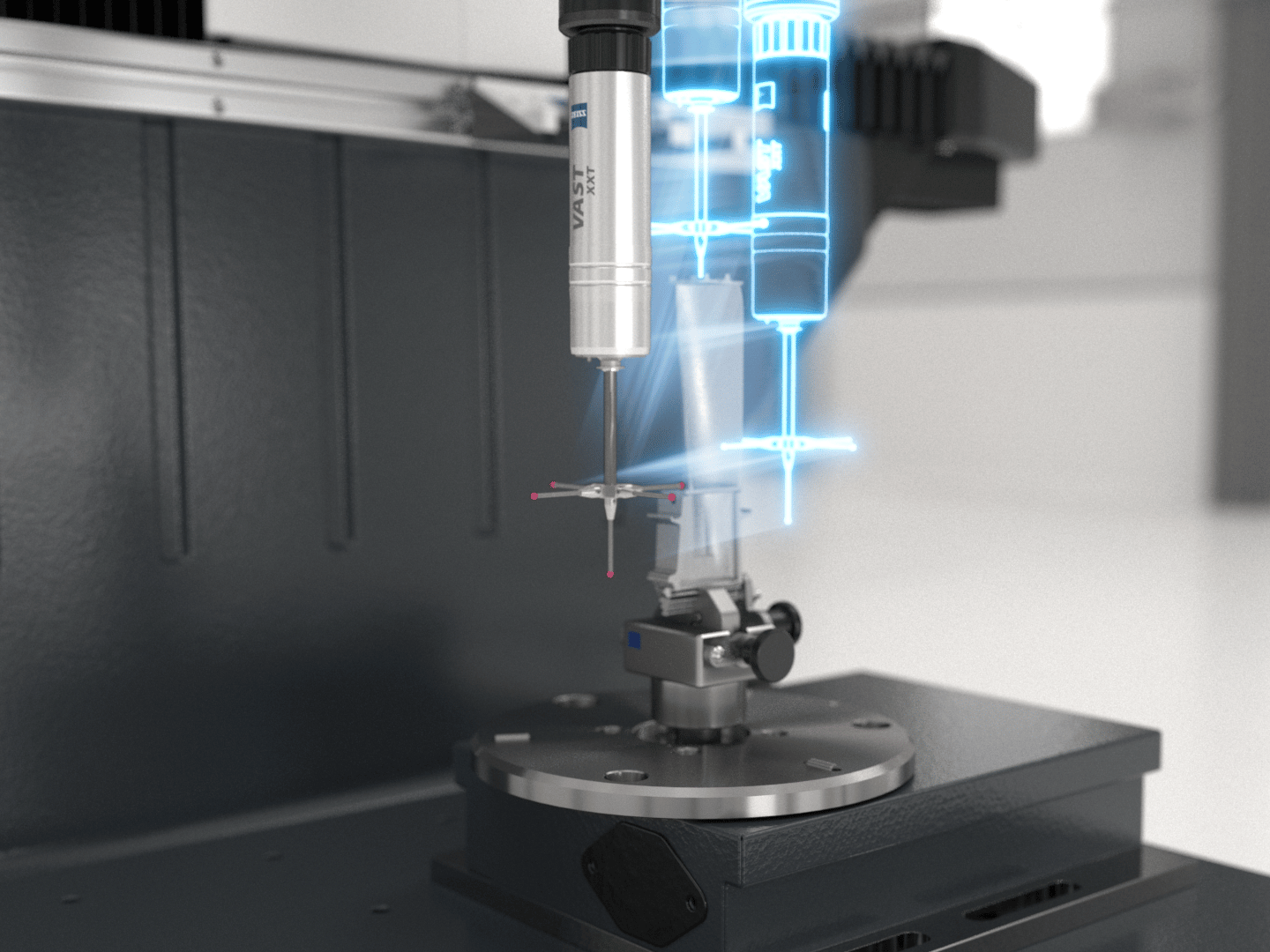

ZEISS VAST XXT

A ZEISS VAST XXT lehetővé teszi az egypontos mérést és letapogatást. Ez optimális termelékenységet és stabil eredményeket biztosít. A letapogatási technológia lehetővé teszi a sokkal nagyobb pontsűrűségű mérést, és ezáltal a méret-, alak- és helyzettűrés jobb értékelését. A tapintók széles köre lehetővé teszi, hogy több alkatrészen bonyolultabb jellemzőket mérjen.

Bővebben

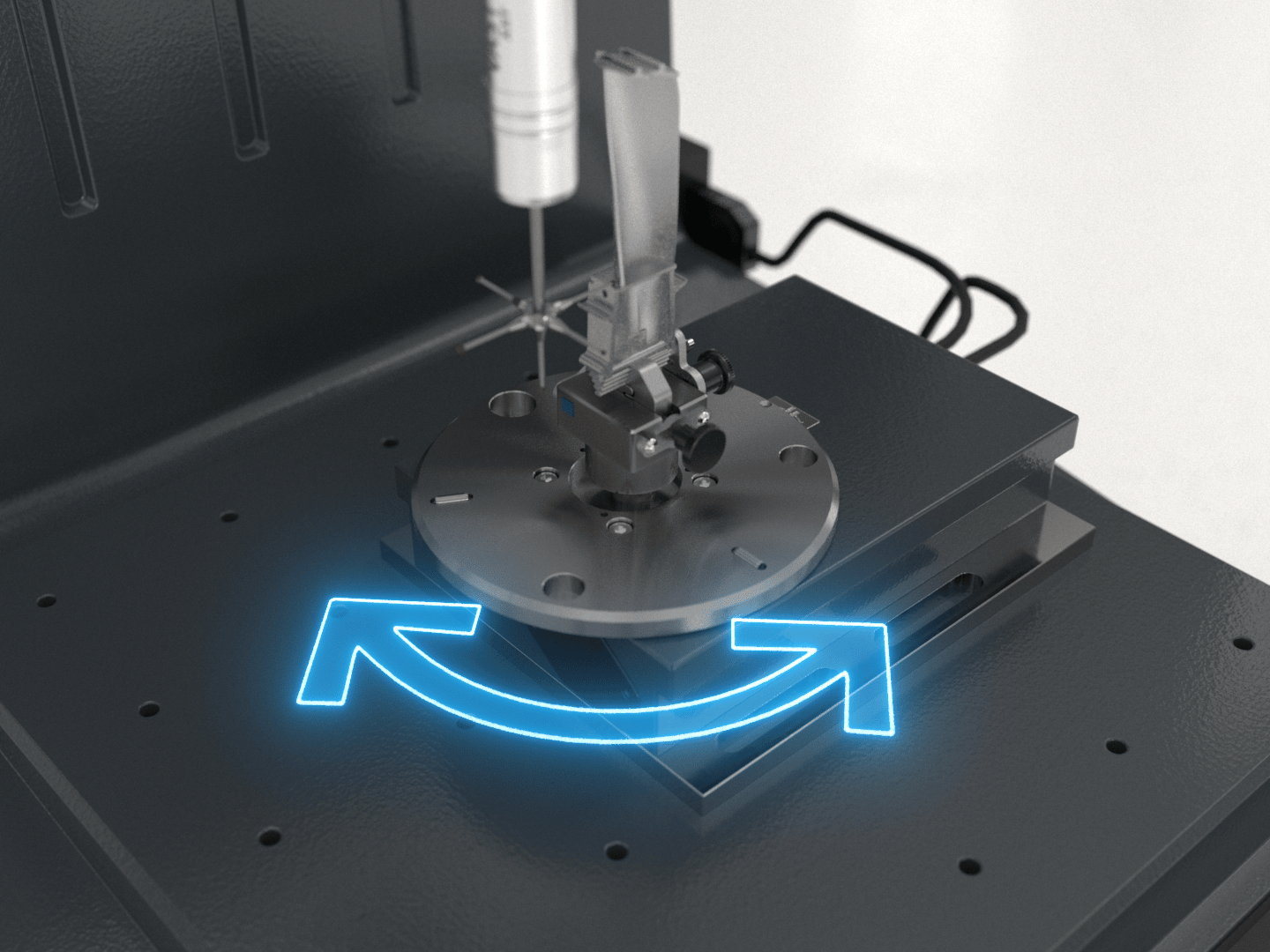

Forgóasztal

Az opcionális forgóasztallal kombinálva még nagyobb rugalmasságot érhet el a forgásszimmetrikus kis alkatrészekhez, lehetővé téve a komplex feladatok mérését egy negyedik tengellyel. Ez nemcsak a tapintórendszerek összetettségét csökkenti, hanem a kevesebb mérőfejcsere miatt a működési időt is.

Kiegészítők

A ZEISS Integration sorozat lehetővé teszi a mérési megoldás rugalmas bővítését a meglévő folyamataiba való optimális integráció, valamint a termelékenység és a munkavégzési teljesítmény növelése érdekében.

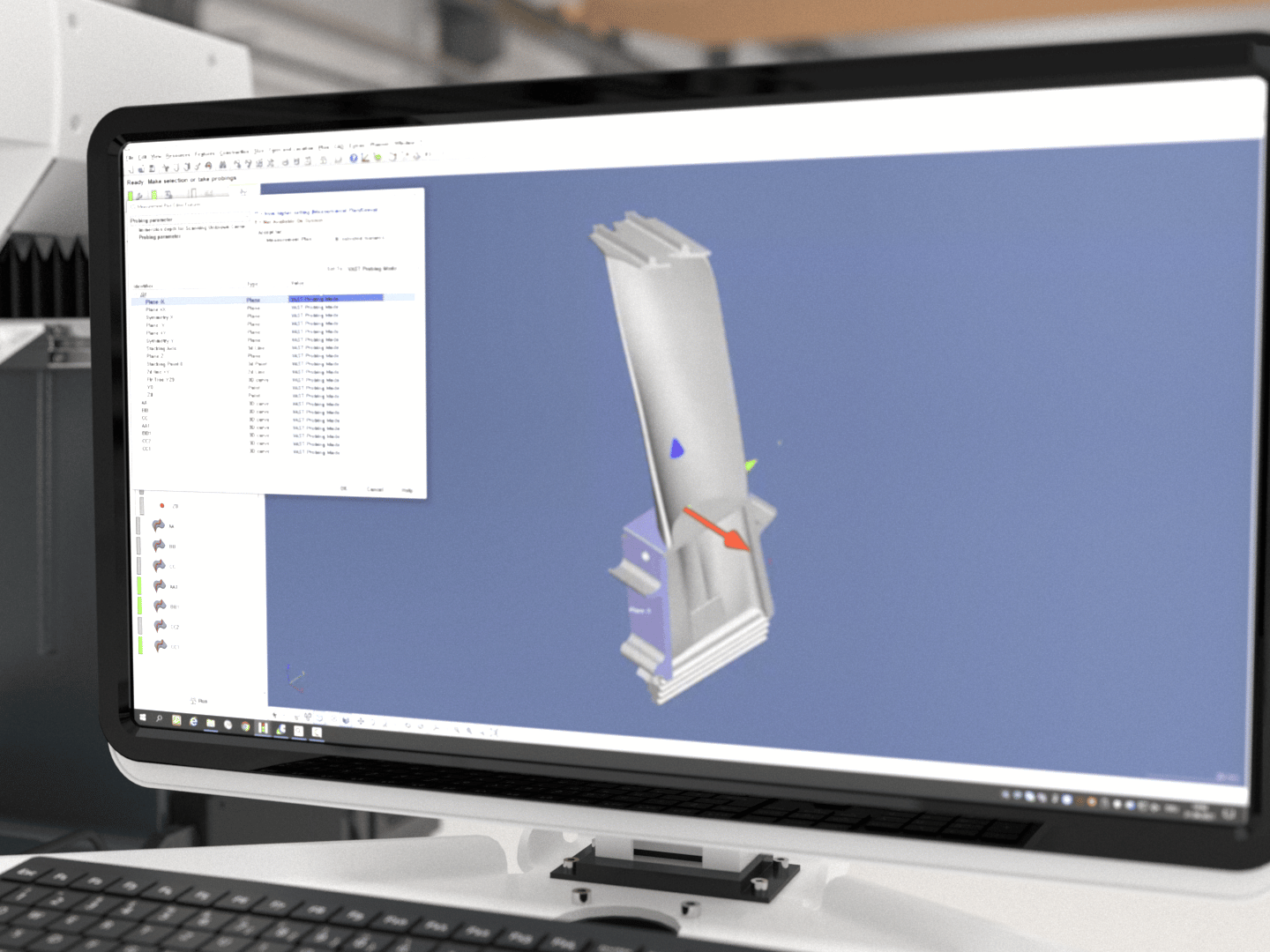

ZEISS Calypso

Az intuitív ZEISS CALYPSO szoftver nagyfokú rugalmasságot kínál a különböző mérési feladatokhoz, a ZEISS CALYPSO express pedig egyszerű programozást tesz lehetővé. A ZEISS DuraMax egypontos üzemmódja mostantól azt is lehetővé teszi, hogy az érintéses érzékelőjét ZEISS VAST vizsgáló üzemmódban működtesse, amivel a feladattól függően akár 25-80%-nyi mérési időt is megtakaríthat.

Bővebben

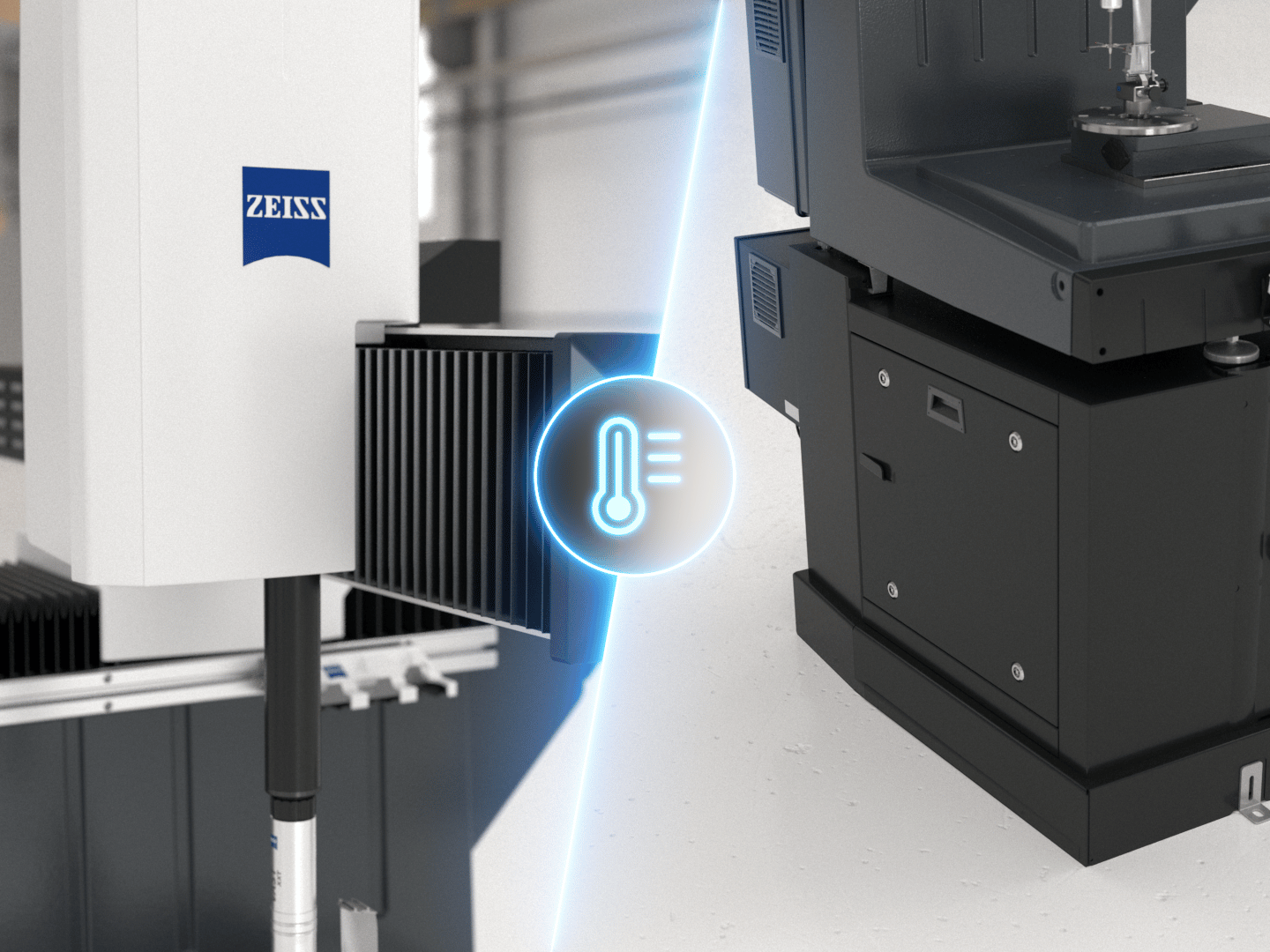

Hőmérsékleti ellenállás

Minden tengely üvegkerámia mérőléccel van ellátva. Ezek nem tágulnak a hőmérséklet növekedésével, így stabil méréseket tesznek lehetővé +18 °C és +30 °C közötti hőmérsékleten. Az IP54-es alap védi a számítógép hardverét.

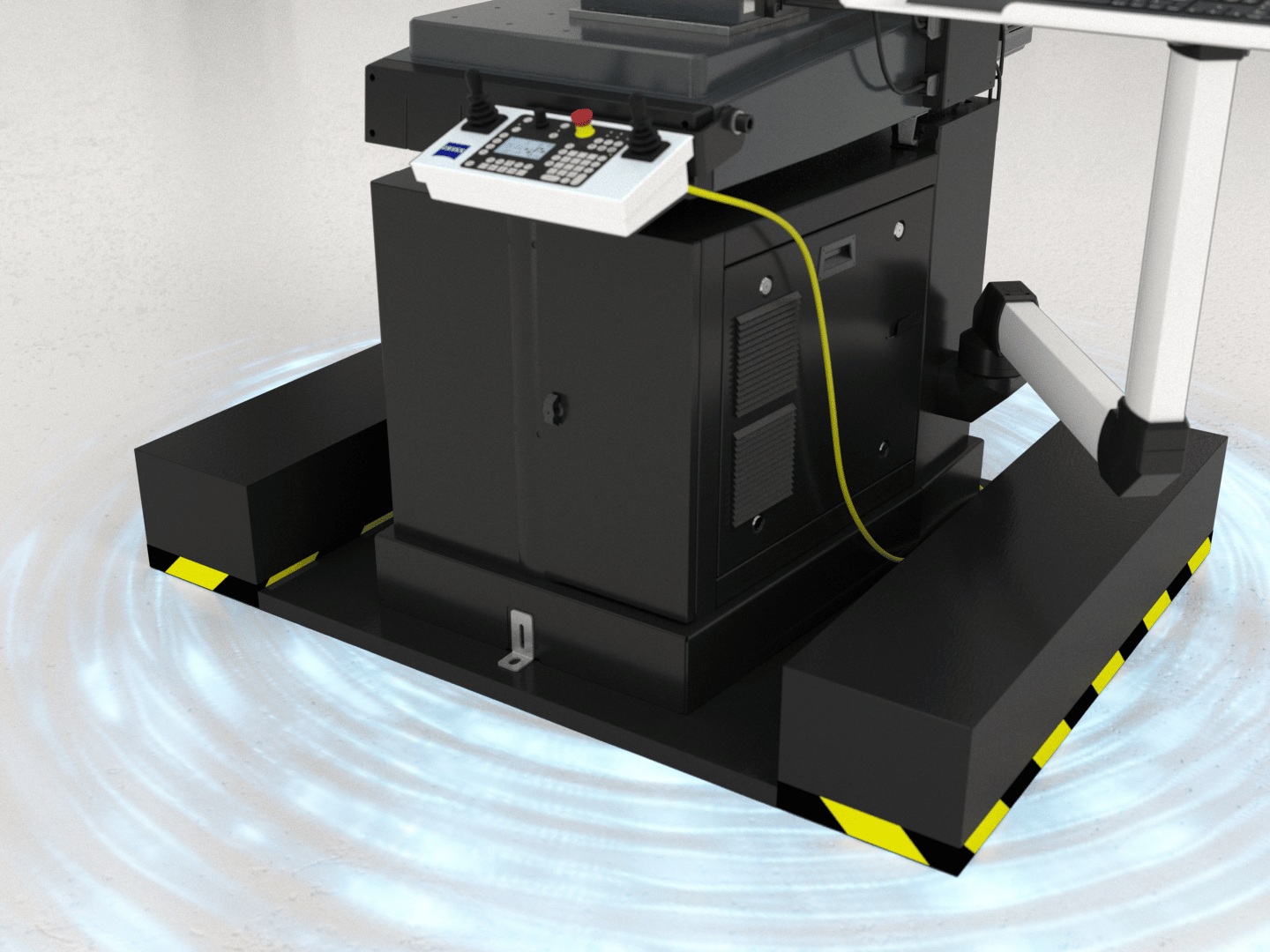

Pneumatikus rezgésszigetelés

Az opcionális pneumatikus rezgésszigetelés megakadályozza a talajrezgések hatását a mérési eredményekre, és automatikus szintszabályozást biztosít. A ZEISS DuraMax és a ZEISS O-INSPECT készülékhez is utólagosan felszerelhető.

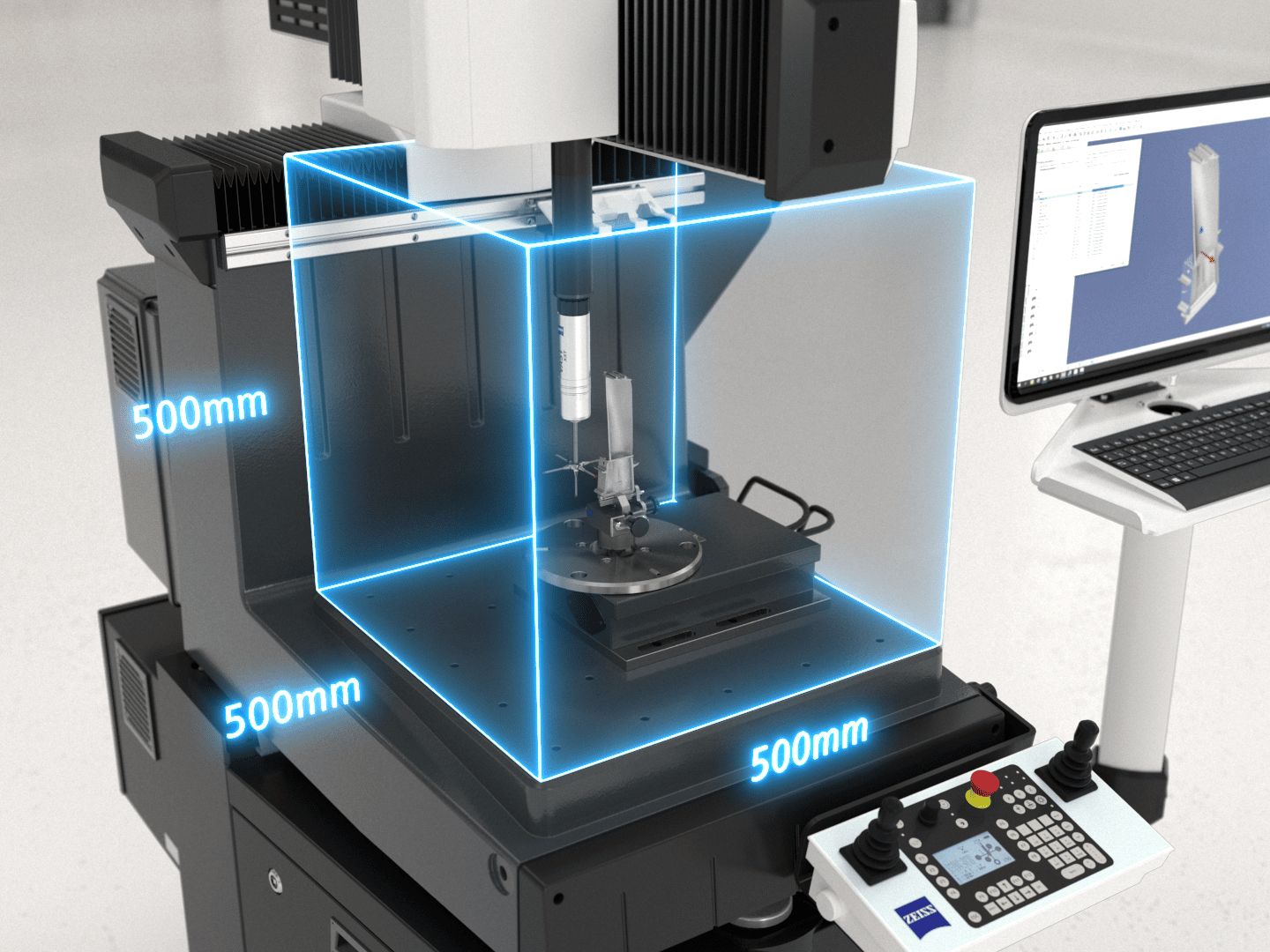

Mérési térfogat

A ZEISS DuraMax verhetetlen mérési térfogat / alapterület arányt kínál. Az optimális hozzáférhetőség, a mérési térfogatra való szabad rálátás, valamint a három oldalról és felülről optimális munkamagasságban történő betöltés javítja az ergonómiát és a biztonságot, és csökkenti a működési időt.

Még kevésbé hőmérséklet-érzékeny, még robusztusabb

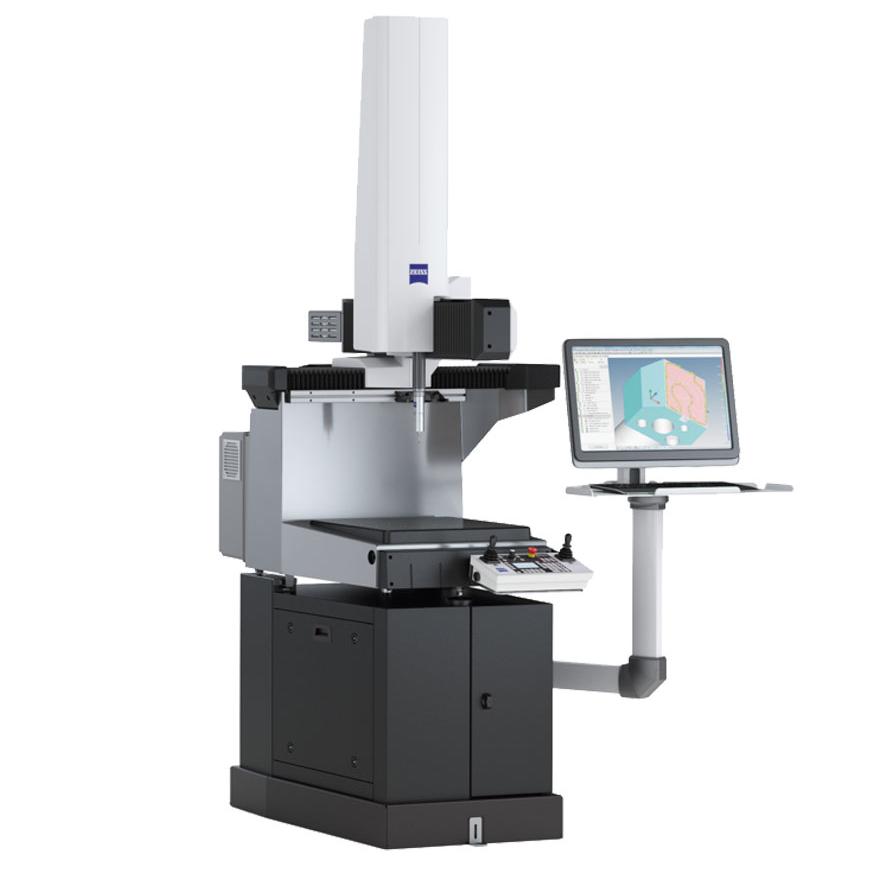

ZEISS DuraMax HTG

A ZEISS DuraMax HTG a legszélesebb hőmérséklet-tartományt kínálja a legnagyobb hőmérséklet-gradiens mellett, és mind a gyártás helyén, mind az automatizálási rendszerekben működtethető. Ez nagyobb rugalmasságot biztosít, mivel a környezeti hatásokkal szemben még ellenállóbb módon végezheti mérési feladatait.

Előnyök

Pontos mérés magas hőmérsékleten
Zerodur mérőlécek a lehető legkisebb hőtágulásért
Hőmérséklet-érzékelők a munkadarab hőmérséklet-korrekciójához
Kiegészítő szűrőbetétek az X és Y tengelyben a szennyeződés és por elleni védelem érdekében

A ZEISS DuraMax sikeres használatának módja

Gyors egypontos érintéses vizsgálat
A ZEISS DuraMax a ZEISS VAST vizsgálattal (ZEISS ZVp) a mérési idők lerövidülésének előnyét kínálja, ezáltal csökkentve az üzemeltetési költségeket. A ZVp üzemmóddal akár 30%-kal is csökkenthető az egypontos vizsgálat mérési ideje.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

12.12.2021

Minimális kopás a maximális minőségnek köszönhetően

A Pankl Racing Systems autóipari beszállító a ZEISS gyémánttapintóival sikeresen megfelel a pontossággal szemben támasztott növekvő követelményeknek

Bővebben

03.07.2018

Gyorsított termelés, csökkentett költségek

A Volkswagen a ZEISS DuraMax használatával felgyorsítja a motorgyártás minőségbiztosítását.

Bővebben

ZEISS Integration sorozat: Megfelelő megoldások minden mérési feladathoz

A ZEISS Integrációs sorozat termékválasztéka lehetővé teszi az Ön mérési megoldásának rugalmas bővítését, így biztosítva a meglévő folyamatokba való optimális integrációt, valamint a termelékenység és a munkavégzési teljesítmény növelését.

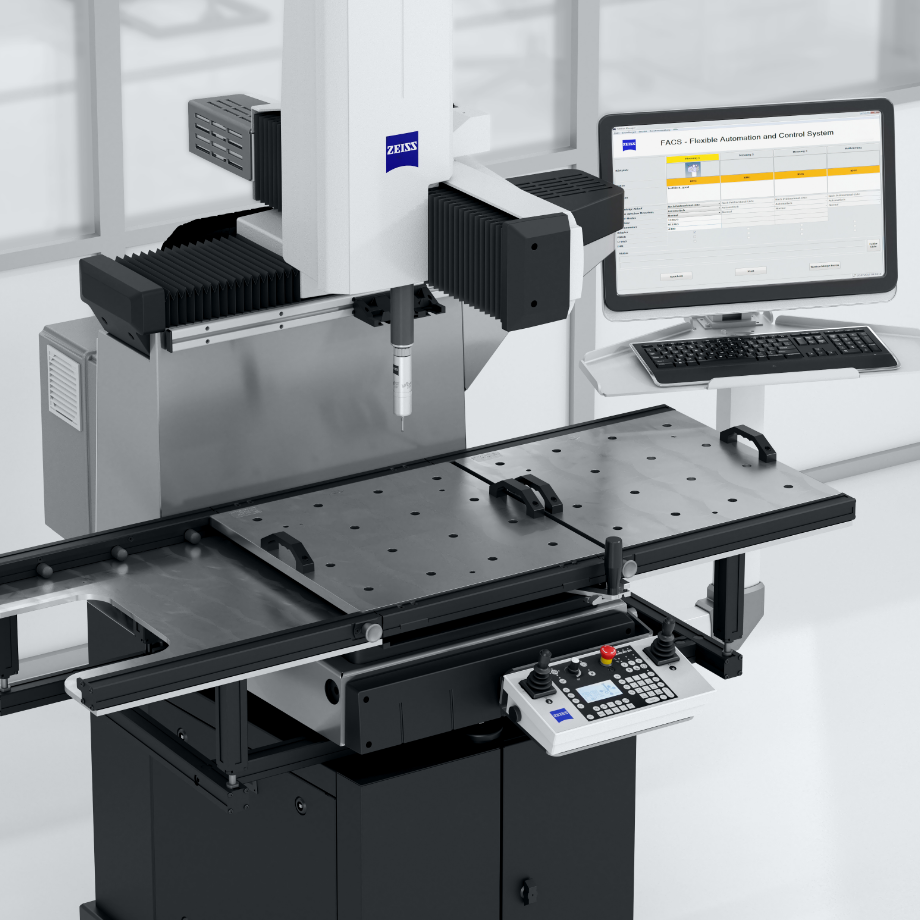

Kettős rendszer

A ZEISS DuraMax duplex rendszere javítja a gép kihasználtságát, mivel a munkadarabok a mérési folyamattal párhuzamosan befoghatók és kivehetők. A rendszer használatával továbbá nő az alkatrészmozgatás ergonómiája, és megelőzhető a mérőérzékelők károsodása.

Telepítés a mérési folyamat során

Optimalizált KMG kihasználtság
Munkadarabok nagy teljesítményű feldolgozása

Bővebben

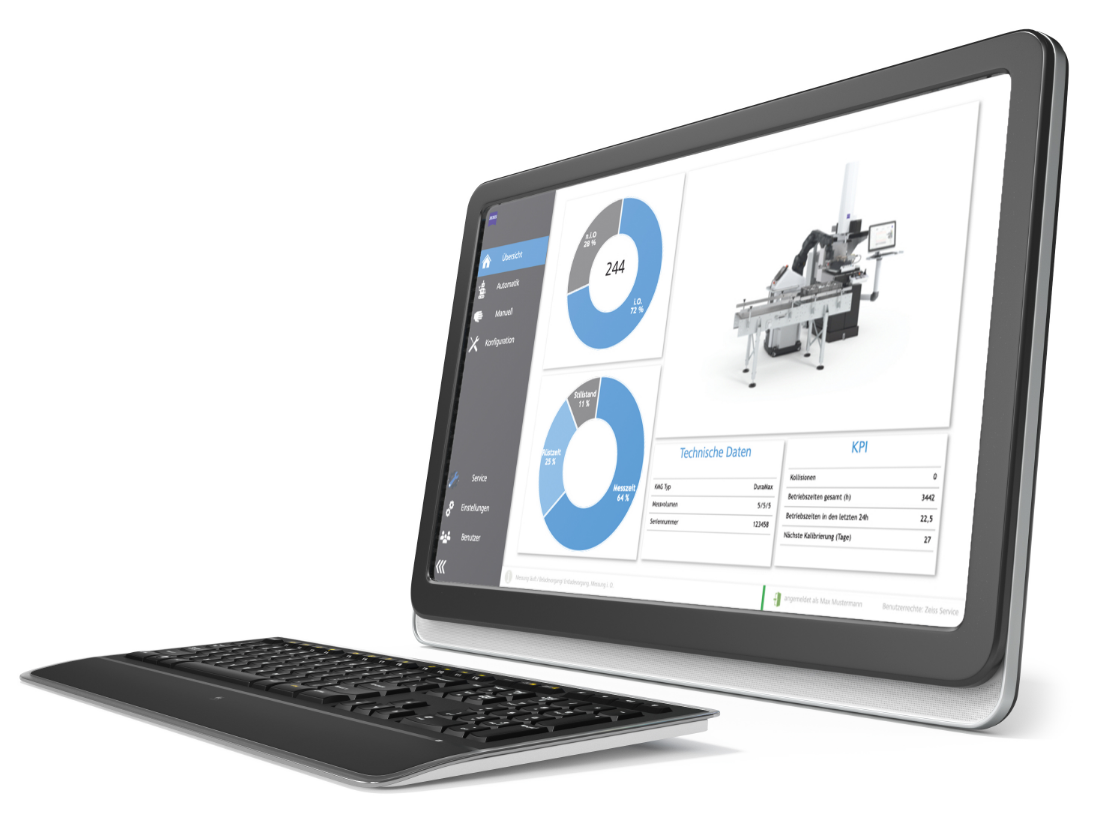

Automatizálás felhasználói felület

A ZEISS Automatizálás felhasználói felület lehetővé teszi a mérőeszköz egyszerű automatizálását mérnöki tervezés nélkül is. A mérési tervek indításán és a mérési eredményekre vagy a gépállapotra vonatkozó visszajelzés biztosításán túl az alkalmazás lehetővé teszi a KMG perifériák vezérlését is. A felhasználói felület előzetesen konfigurálva van a ZEISS Integration sorozat valamennyi termékéhez. Például az automatikus befogók vagy a paletta adagoló vezérlése néhány kattintással könnyedén konfigurálható. Az Ön által fejlesztett egyedi befogók is vezérelhetők a konfiguráció segítségével.

A koordináta-mérőgép perifériájának egyszerű automatizálása

Szabványosított kommunikációs interfészek: OPC UA, Profinet, EthernetIP
A felhasználói adminisztráció lehetővé teszi a berendezésüzemeltetők, mérésügyi technikusok, beállítók vagy szervizszemélyzet számára, hogy pontosan azt lássák, amire szükségük van
Akár betanítatlan kezelők is használhatják automata és manuális üzemmódban is
Egyszerű konfiguráció kattintással közvetlenül a felhasználói felületen, komplex PLC programozás nélkül
Hatékony üzembe helyezés csekély projektkockázatok és alacsony költségek mellett

Bővebben

Műszaki specifikációk

	DuraMax	DuraMax HTG
Mérési tartomány	500 x 500 x 500 mm³	500 x 500 x 500 mm³
E0 hosszmérési hiba μm-ben E0/E40 µm-ben MPE az ISO 10360-2:2009 szabvány szerint	2,4 + L/300 18 °C - 22 °C	2,2 + L/300 18 °C - 22 °C
Kiterjesztett hőmérsékleti tartomány (ZEISS TVA 1) E0/E40 µm-ben	2,7 + L/250 18 °C - 26 °C	2,5 + L/250 18 °C - 26 °C
Kiterjesztett hőmérsékleti tartomány (ZEISS TVA 2) E0/E40 µm-ben	2,9 + L/200 18 °C - 30 °C	2,7 + L/200 18 °C - 30 °C
Kiterjesztett hőmérsékleti tartomány (ZEISS TVA 3) E0/E40 µm-ben	nem érhető el	3,9 + L/100 15 °C - 40 °C
Szoftver	ZEISS CALYPSO	ZEISS CALYPSO
Tapintó szenzor	VAST XXT TL 3	VAST XXT TL 3
Tapintó hossza	sugárirányban akár 65 mm (csillagtapintó)	sugárirányban akár 65 mm (csillagtapintó)
Mérőfej átmérője	0,3 – 8 mm	0,3 – 8 mm

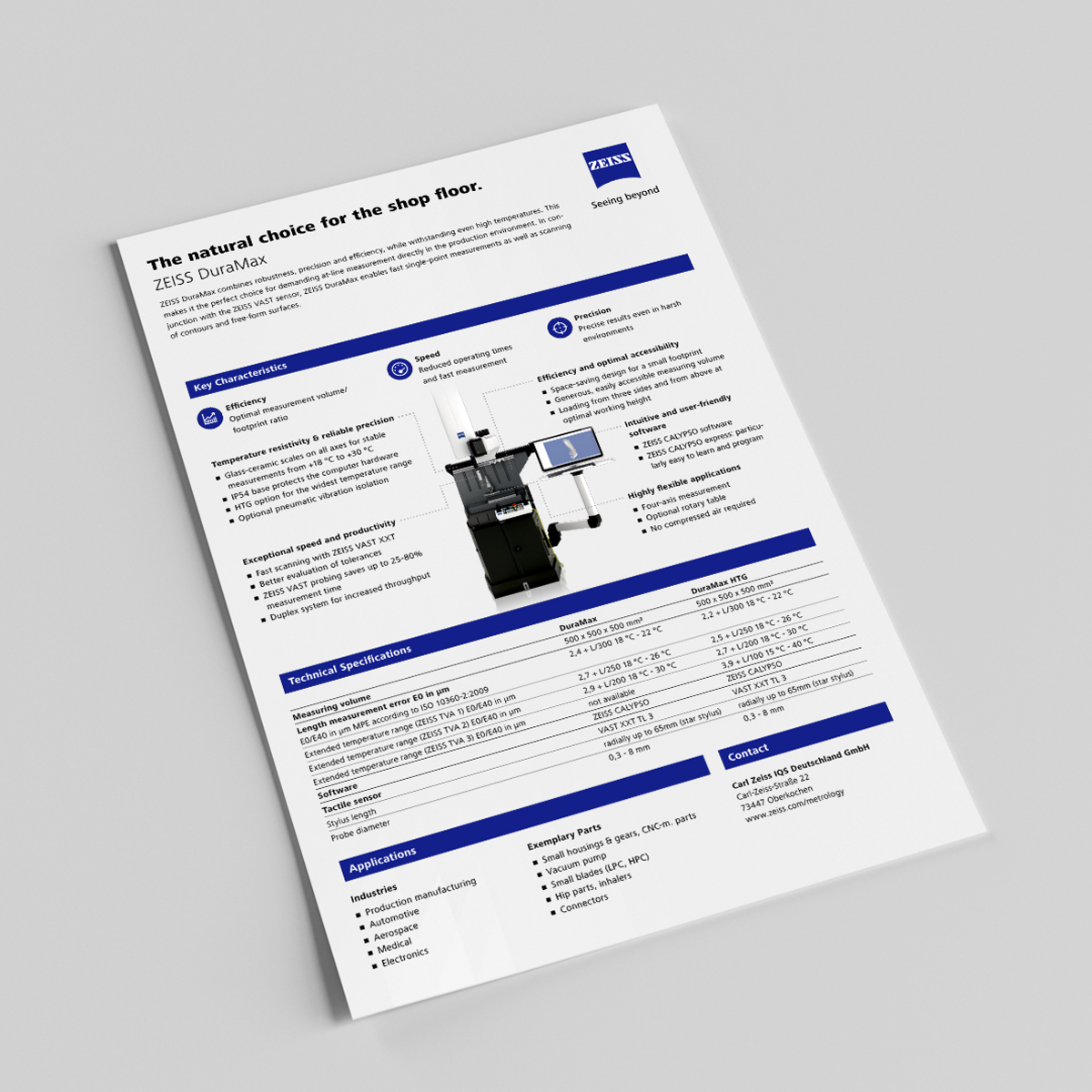

A Zeiss DuraMax-szal kapcsolatos információk áttekintése
