STL fájl

Mi az az STL fájl?

A 3D nyomtatással összefüggésben STereoLithography fájlformátumú fájlok, röviden STL fájlok használatosak. Az STL a Standard Triangulation Language rövidítése. Ez a szabványosított formátum a háromdimenziós testek felületét poligonhálóval ábrázolja a számítógépen, amely háromszög alakú felületelemekből áll.

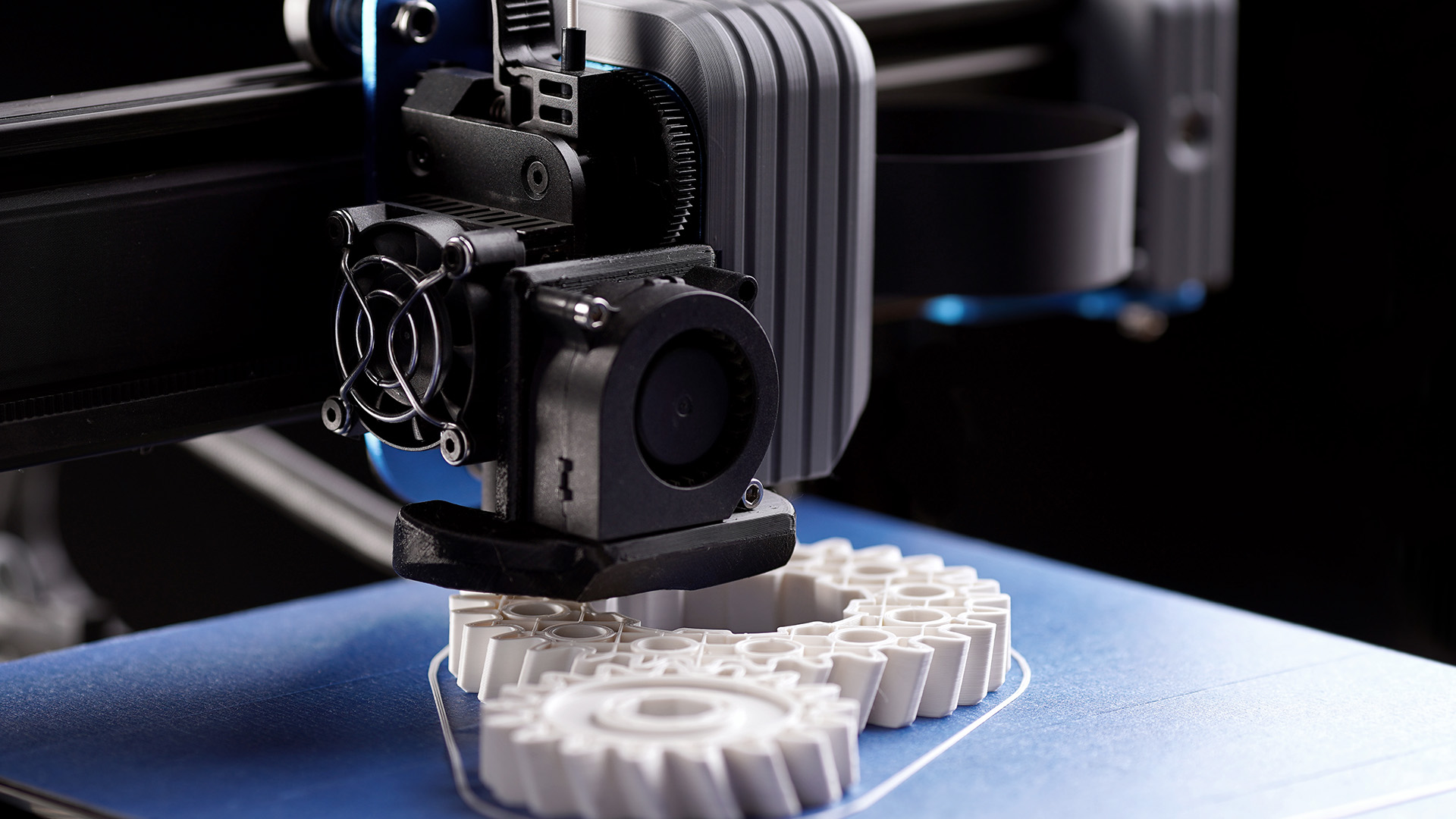

STL: nélkülözhetetlen interfész a 3D nyomtatásban

A lézer- vagy tintasugaras nyomtatókhoz hasonlóan a 3D nyomtatónak is szüksége van a feldolgozáshoz szükséges információkat tartalmazó adatokra. Az eszközök azonban nem tudják közvetlenül feldolgozni az STL fájlokat, ezért egy kis kitérőt kell tenni egy segédprogramon keresztül, amely általában a szállítási terjedelem része.

A 3D-nyomtatók rétegenként építi fel a tárgyakat; a szoftver szeletekre osztja az elkészítendő modellt. A program azt is meghatározza, hogy a nyomtatófej milyen messzire mozoghat az x és y tengelyen, és milyen sebességgel kell követnie az asztalt a z tengelyen. A feldolgozási hőmérséklet is beállítható. Ha a beállítási lehetőségek nem elegendőek, a szakkereskedő kibővített hatókörű megoldásokat kínál.

STL: Minden a bemutatásról szól

Az egyenes kontúrú alakzatok könnyen reprodukálhatók háromszög alakú felületelemek segítségével. Az ívelt elemek esetében azonban más a kép. Az STL fájlok esetében a lekerekítések közvetlen ábrázolása nem lehetséges, mivel a felületelemek síkbeli elemek. A golyók, hengerek és hasonlók csak első pillantásra tűnnek tökéletesnek. Nagyításkor látható, hogy a sztereolitográfiás háromszögek domború vagy homorú elrendezésűek. Az elv hasonló a digitális fényképek szerkezetéhez, ahol a sok pixel együtt ívelt vonalakat hoz létre.

STL fájlok konvertálása, importálása és exportálása

Az STL formátum a testek felületeit háromszögek segítségével írja le. Méretüktől függően akár több millió poligonból is állhatnak. Minél nagyobb a kitöltési sűrűség, annál nagyobb a memóriaigény. Nem fontos, hogy milyen szoftvert használunk a 3D modellek létrehozásához. Szinte minden modellező és CAD program támogatja ezt a fájlformátumot. Nagy erőfeszítés nélkül importálható és exportálható - például a ZEISS INSPECT szoftverbe. Elég, ha a megnyitott fájlt STL formátumban menti el; a megnyitásához elég egy dupla kattintás.

Hogyan hoz létre a szoftver STL fájlokat?

A CAD világában számos elem NURBS (non-uniform rational B-splines) elemekből áll. Az ívelt felületek matematikailag meghatározott görbékre és csomópontokra oszlanak, és különösen alkalmasak az összetett kontúrú hengeres alkatrészek modellezésére. A vonal alapú specifikációk azonban nem alkalmasak egy 3D nyomtatóhoz. Ezért a további feldolgozás előtt az összes objektumterületet textúrák nélküli poligonhálózattá kell alakítani. Ez biztosítja, hogy a projekt minden probléma nélkül elmenthető legyen STL fájlként.

Ha az átalakítás során a modellen hézagok vagy kiálló élek keletkeznek, a CAD-program beépített eszközei elegendőek a felületek nagy erőfeszítés nélküli javításához.
