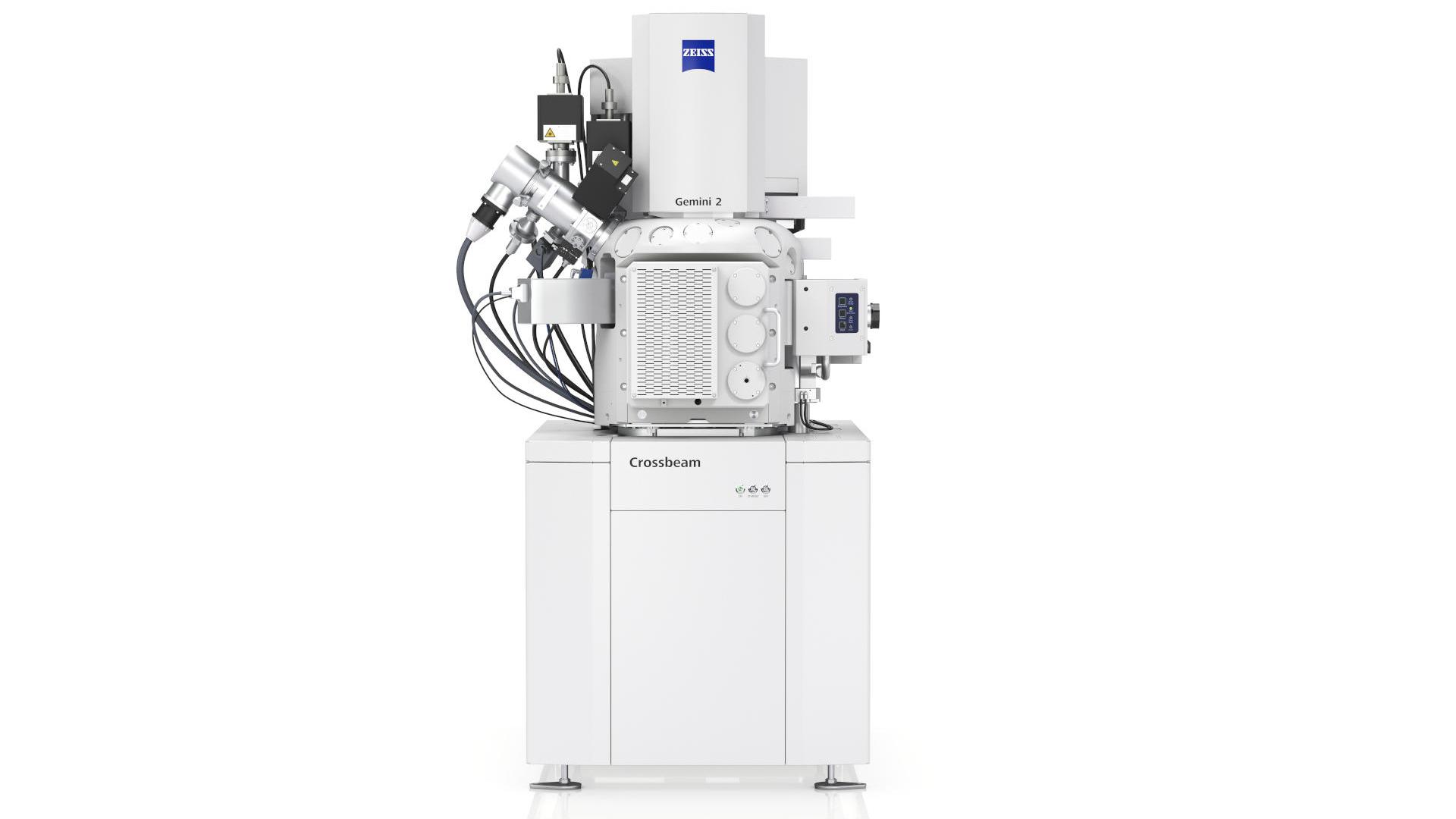

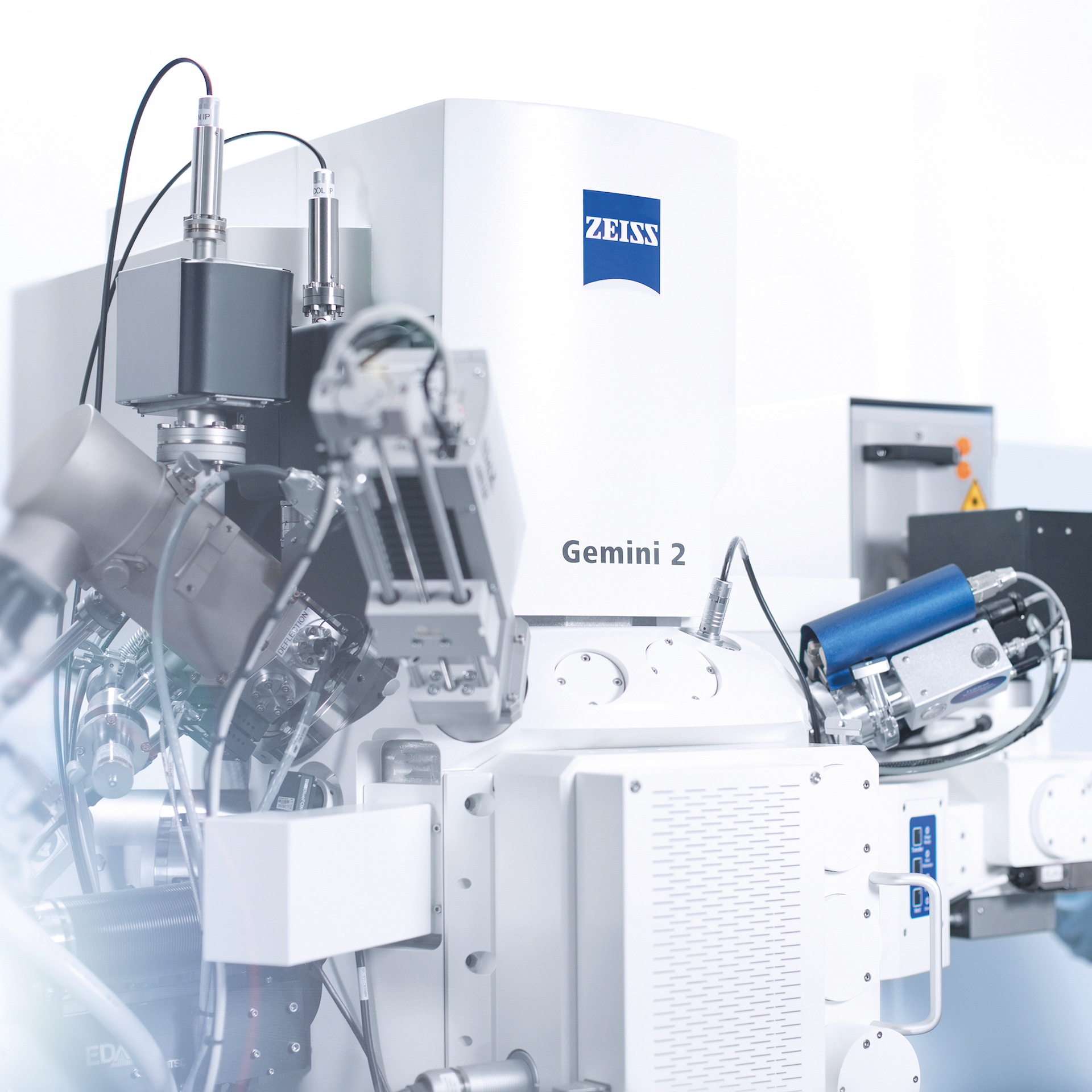

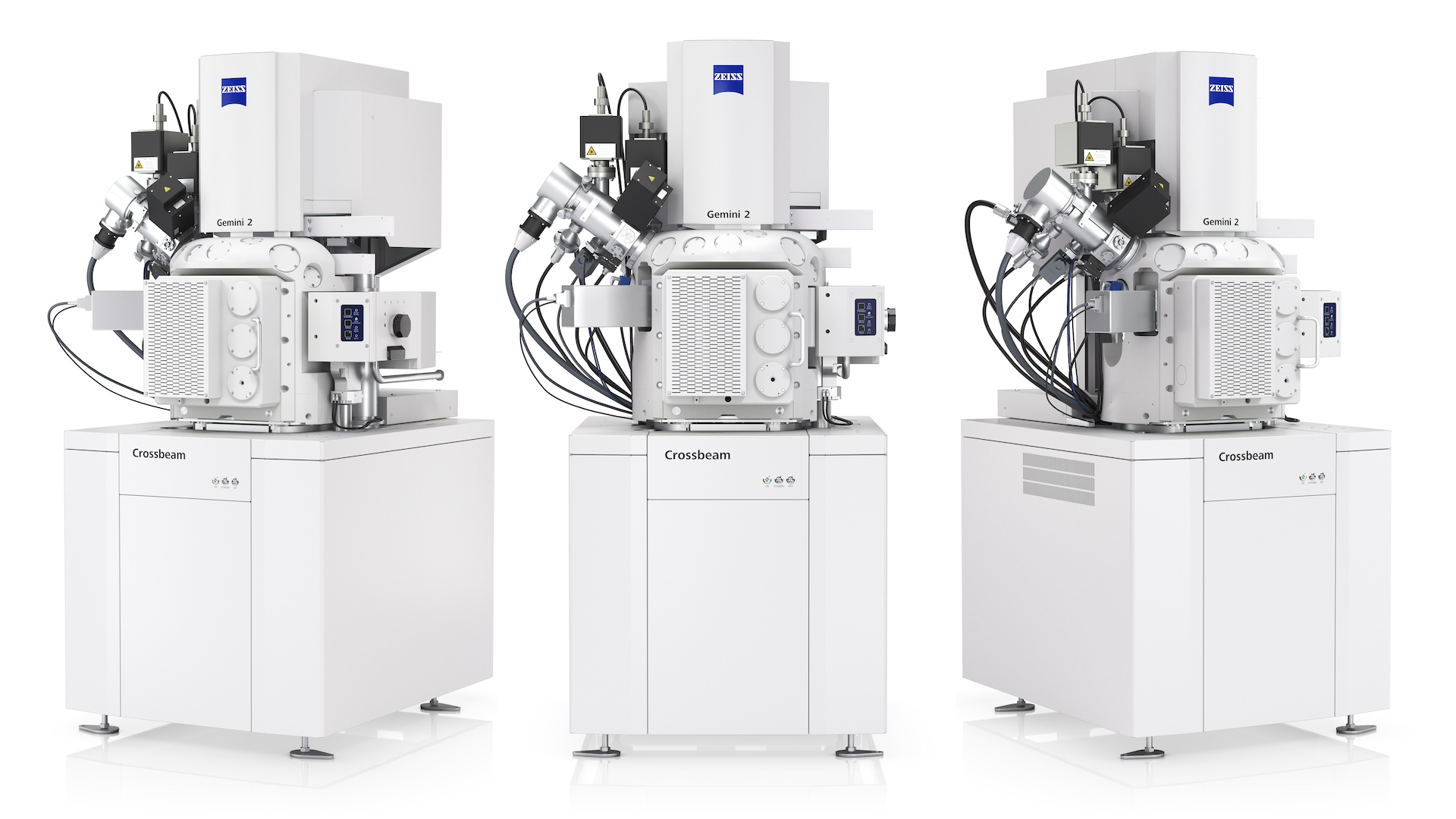

ZEISS Crossbeam
Célzottan a harmadik dimenzióhozA pásztázó elektronmikroszkóp (SEM) és a fókuszált ionnyaláb (FIB) kombinációja lehetővé teszi, hogy a legkisebb területen (nanométeres tartományban) célzottan vágjunk az anyagba, és közvetlenül vizsgáljuk a felszín alatti anyagszerkezetet. Tipikus alkalmazások közé tartozik a helyi hibák pontos lokalizálása és kémiai elemzése (EDX).
ZEISS Crossbeam az ipar számára
Tapasztaljon meg az új minőséget a mintavizsgálatban
Készítsen vékony lamellákat TEM (transzmissziós elektronmikroszkópia) vagy STEM (pásztázó transzmissziós elektronmikroszkópia) elemzéshez. A ZEISS Crossbeam teljes körű megoldást kínál a TEM-lamellák elkészítéséhez, akár sorozatban is.
Az ionsugaras mintamegmunkáláshoz használt FIB-oszlop alacsony feszültségű képességei támogatják a kiváló minőségű lamellák előállítását, és elkerüli a kényes minták amorfizálódását. Használjon egyetlen egyszerű munkafolyamatot az elinduláshoz, és várja meg az automatikus végrehajtást. Használja ki a végpontfelismerő szoftver előnyeit, amely pontos információt nyújt a lamella vastagságáról.

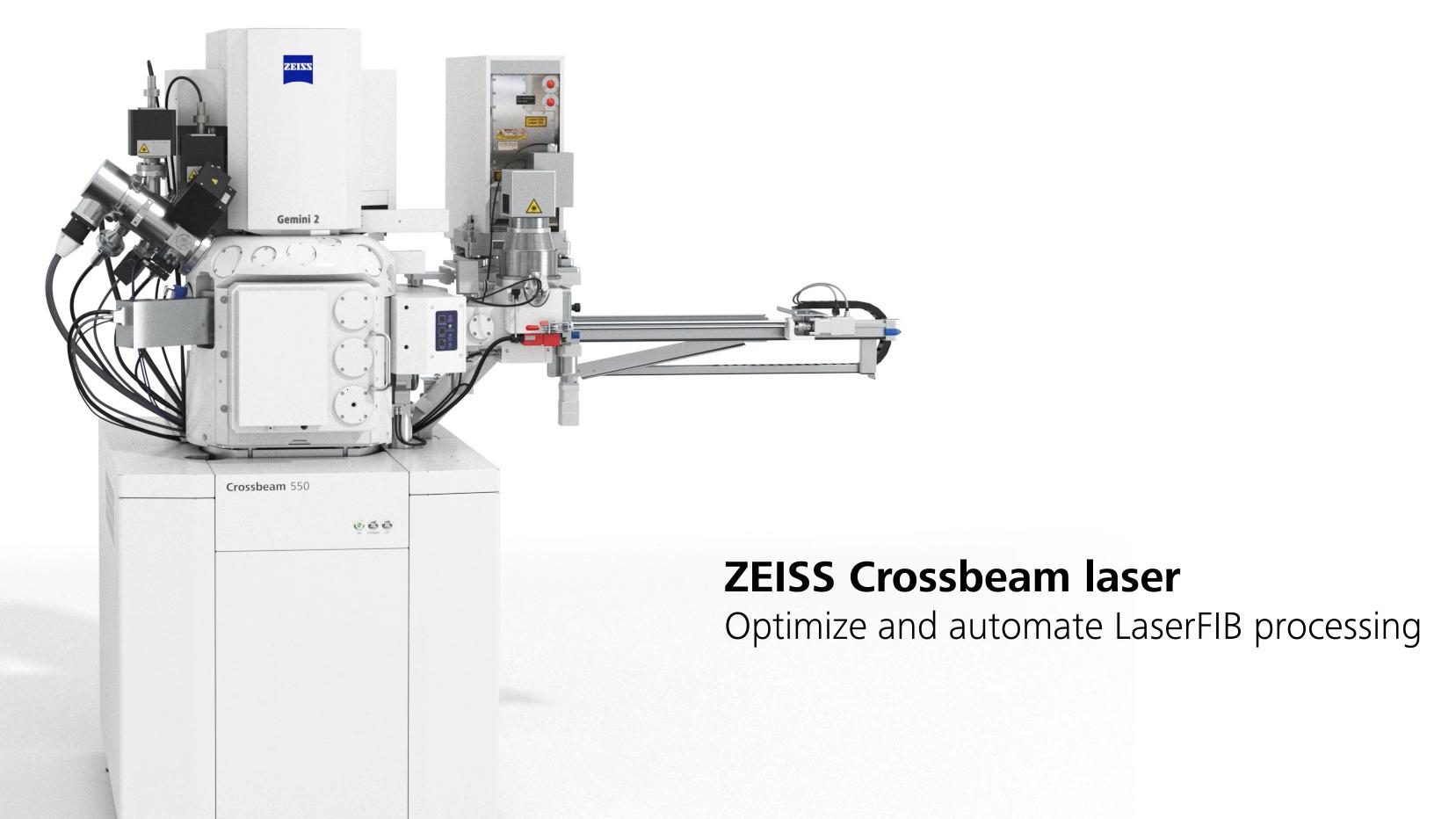

Az opcionális femtoszekundumos lézer az anyageltávolításhoz és a mélyebb struktúrákhoz való könnyebb hozzáféréshez, valamint a nagy méretű minták előkészítéséhez használható.

Alkalmazási területek áttekintése
- Helyi keresztmetszetek, pl. hibahelyeken (vékony rétegek növekedési hibái, korrózió, zárványok stb.)
- TEM-lamella előkészítése
- Nagy felbontású keresztmetszeti vizsgálatok transzmissziós módban (STEM)
- Mikroszerkezet vagy helyi hibák 3D-s tomográfiája
- Szerkezetek átalakítása célzott anyageltávolítással

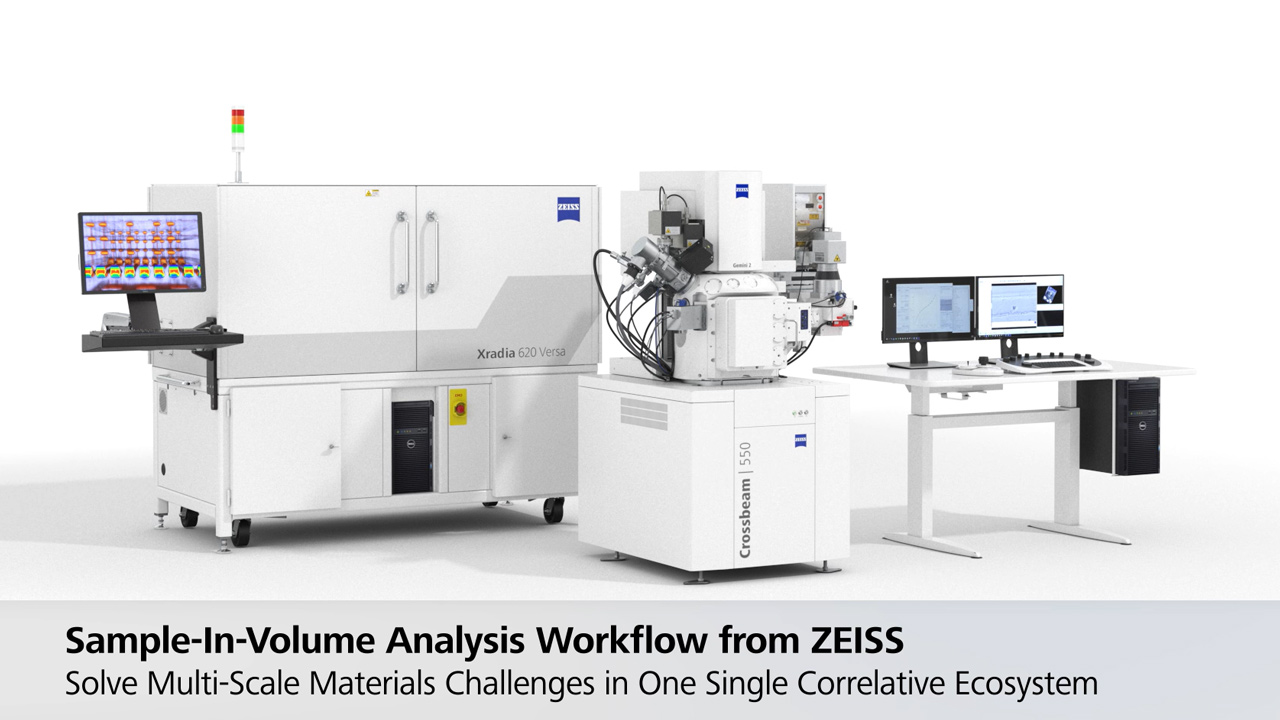

Tudjon meg többet a ZEISS Crossbeamről szóló videóinkból

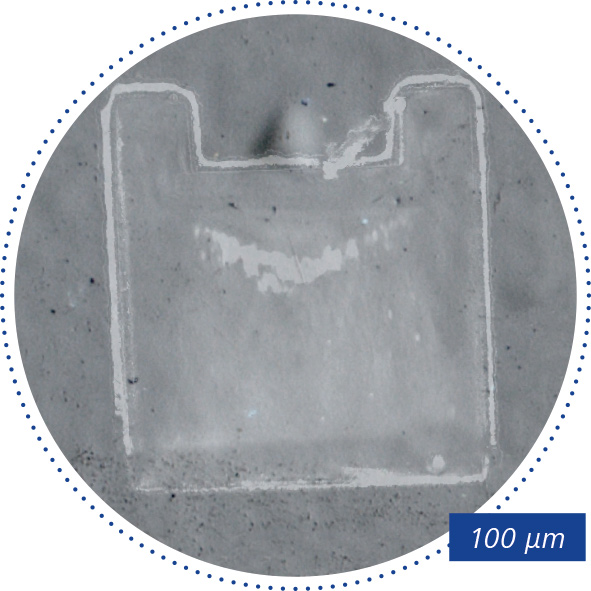

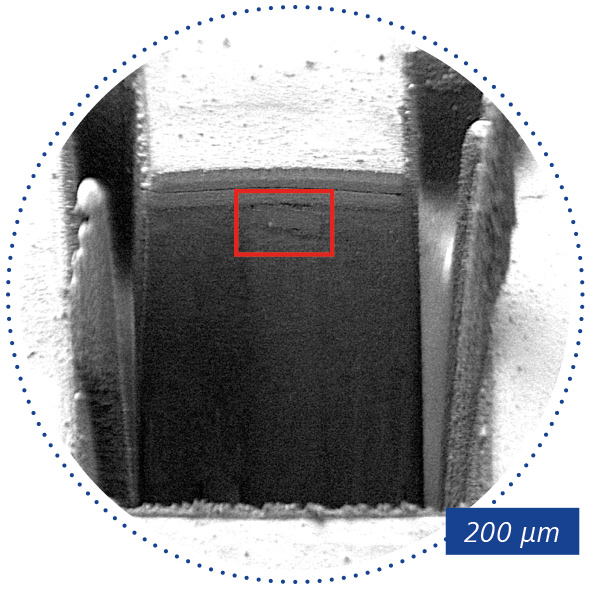

A lézerrel mart árok ráhelyezése a vizsgált terület fénymikroszkópos képére; SEM, SESI, 450x.
