ZEISS pásztázó elektronmikroszkópok az ipar számára:

ZEISS pásztázó elektronmikroszkópok az ipar számára:

Fedje fel a láthatatlant.
ZEISS pásztázó elektronmikroszkópok
Kapcsolat

ZEISS SEM-ek az ipar számára: A pásztázó elektronmikroszkópok termékválasztéka

Pásztázó elektronmikroszkópjaival a ZEISS a rendszerek széles körű választékát kínálja az ipari minőségbiztosítás és hibaelemzés különböző alkalmazásaihoz.

Több információ, több lehetőség. SEM-elemzések az ipar számára.

A pásztázó elektronmikroszkópiát (SEM) az alkatrészek mikroszerkezetének rendkívül pontos elemzésére használják, kiváló mélységélességgel és nagyobb felbontással. Ez a módszer különösen nagy nagyítású képfelvételeket készít a minta felületéről. Az energiadiszperzív röntgenspektroszkópia (EDS/EDX) is végezhető a SEM segítségével, amely lehetővé teszi az anyagok kémiai elemösszetételének meghatározását.

Az Ön igényeinek megfelelő megoldások

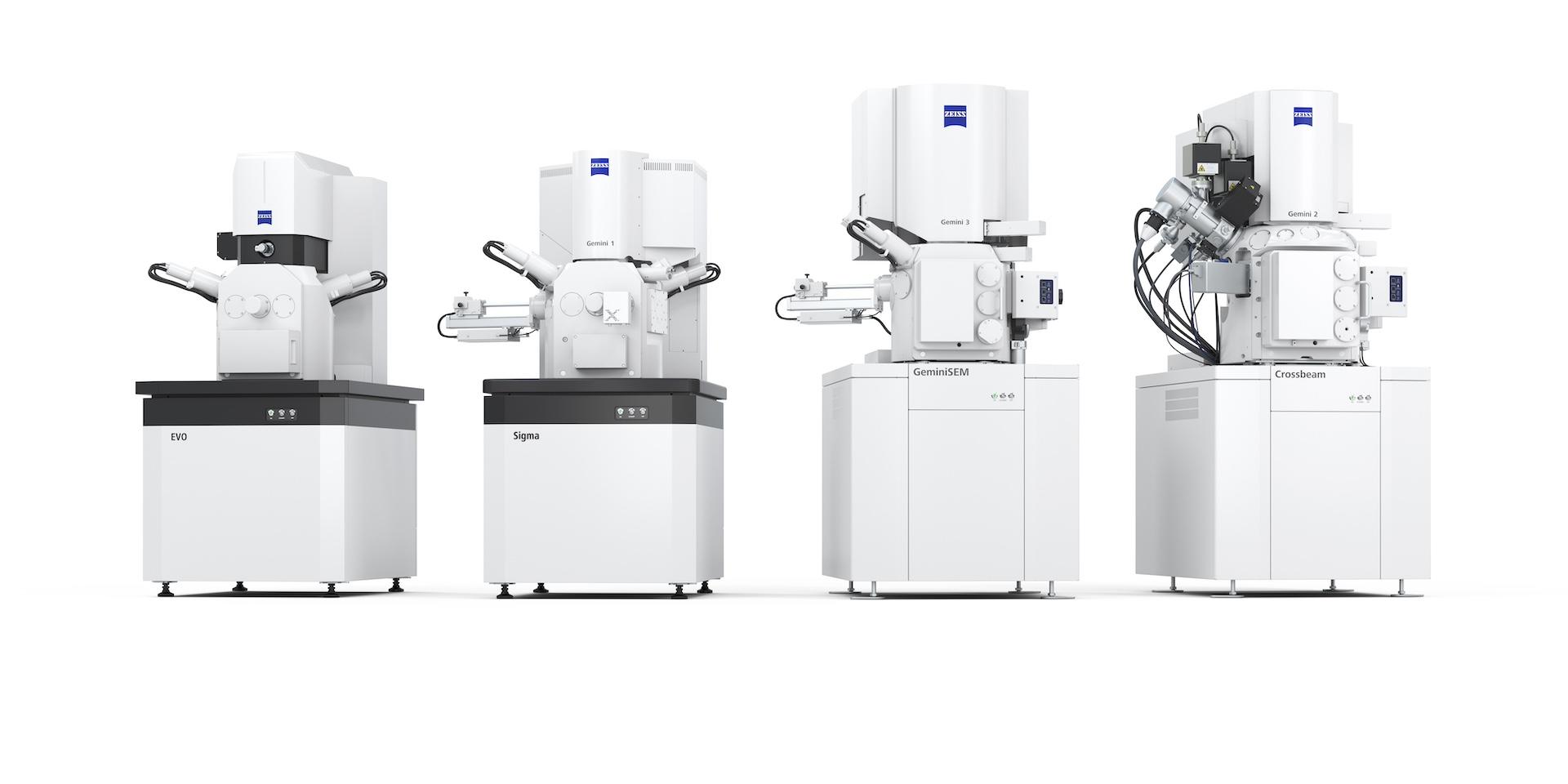

ZEISS pásztázó elektronmikroszkóp (SEM) sorozat

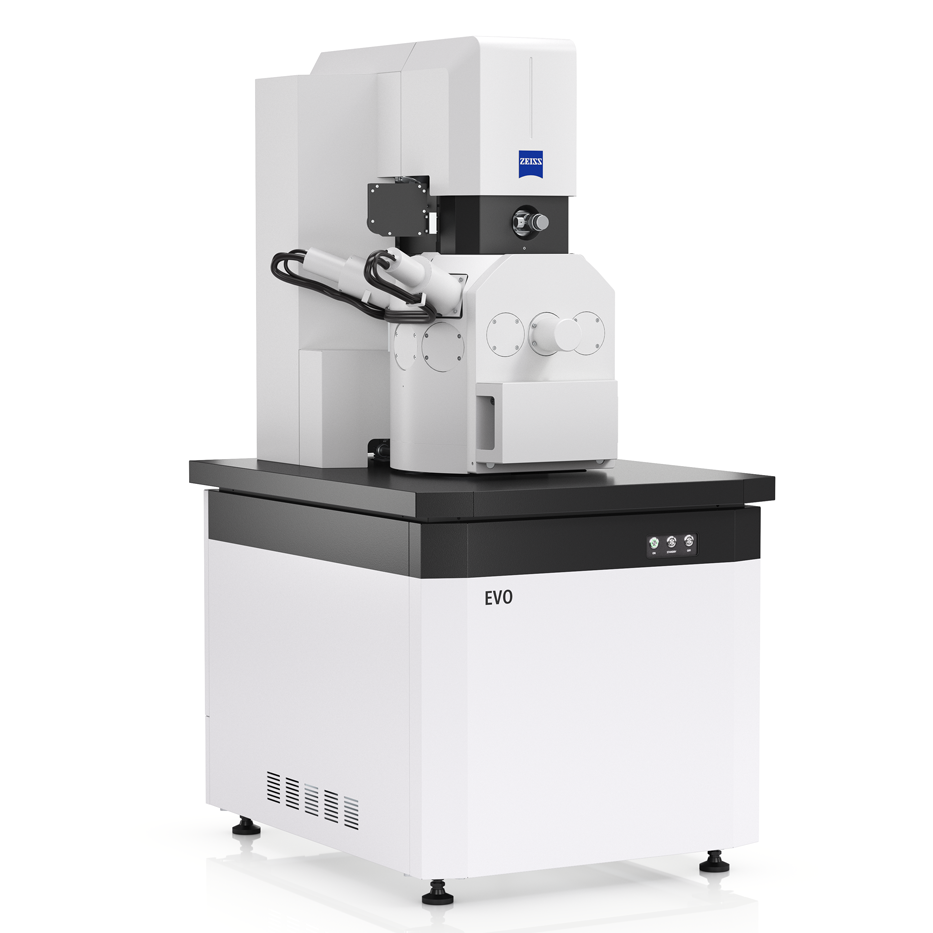

ZEISS EVO család Standard belépő szintű rendszer

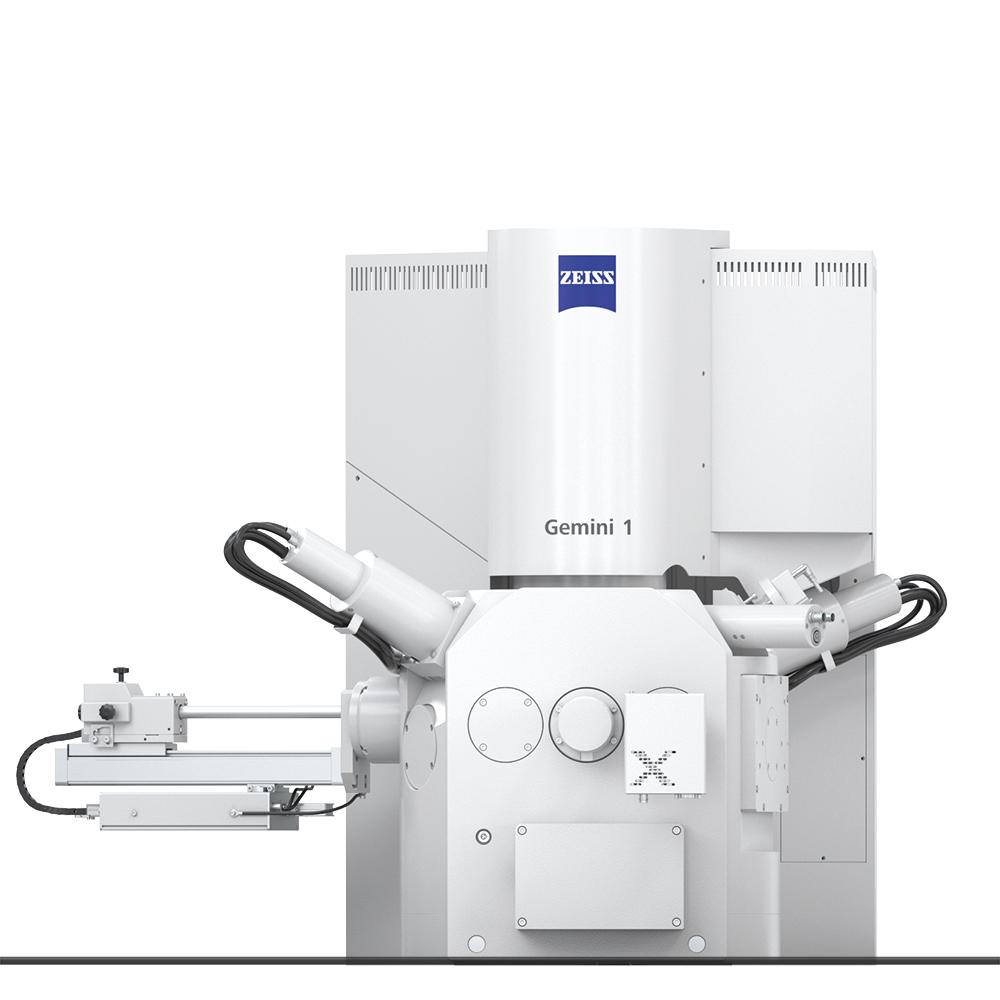

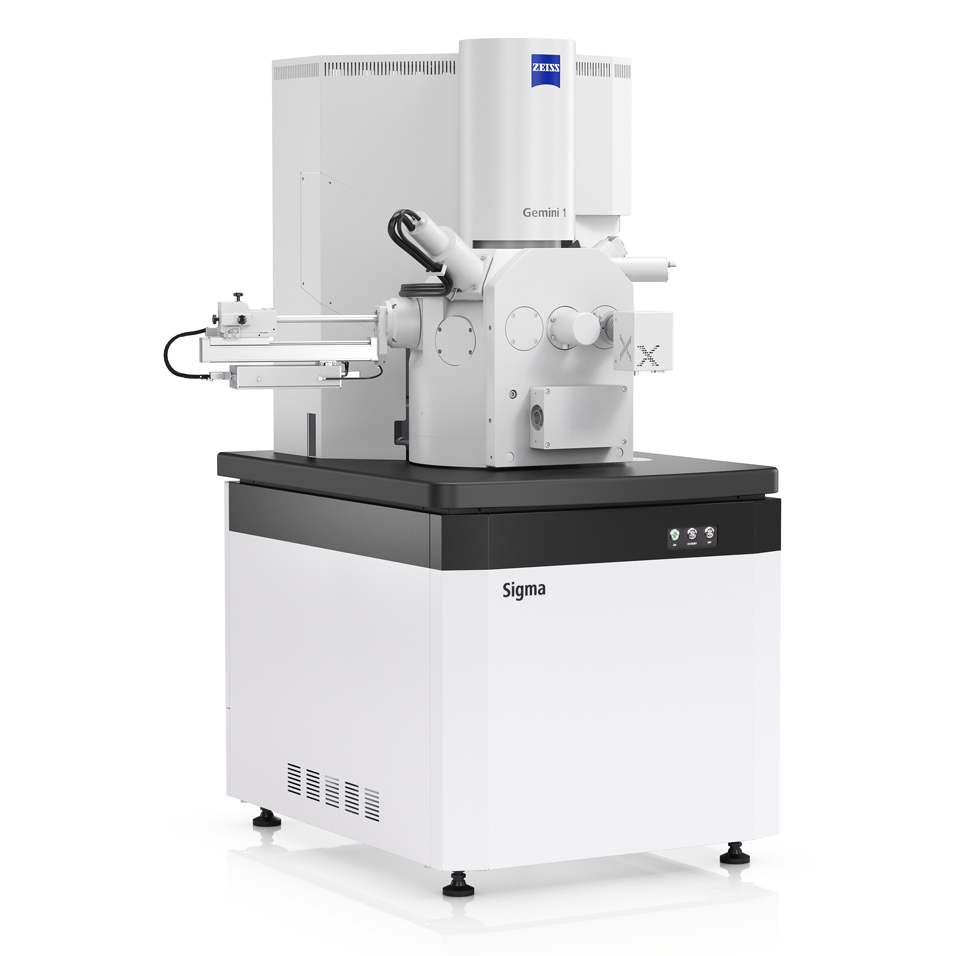

ZEISS Sigma család Haladó szintű rendszer

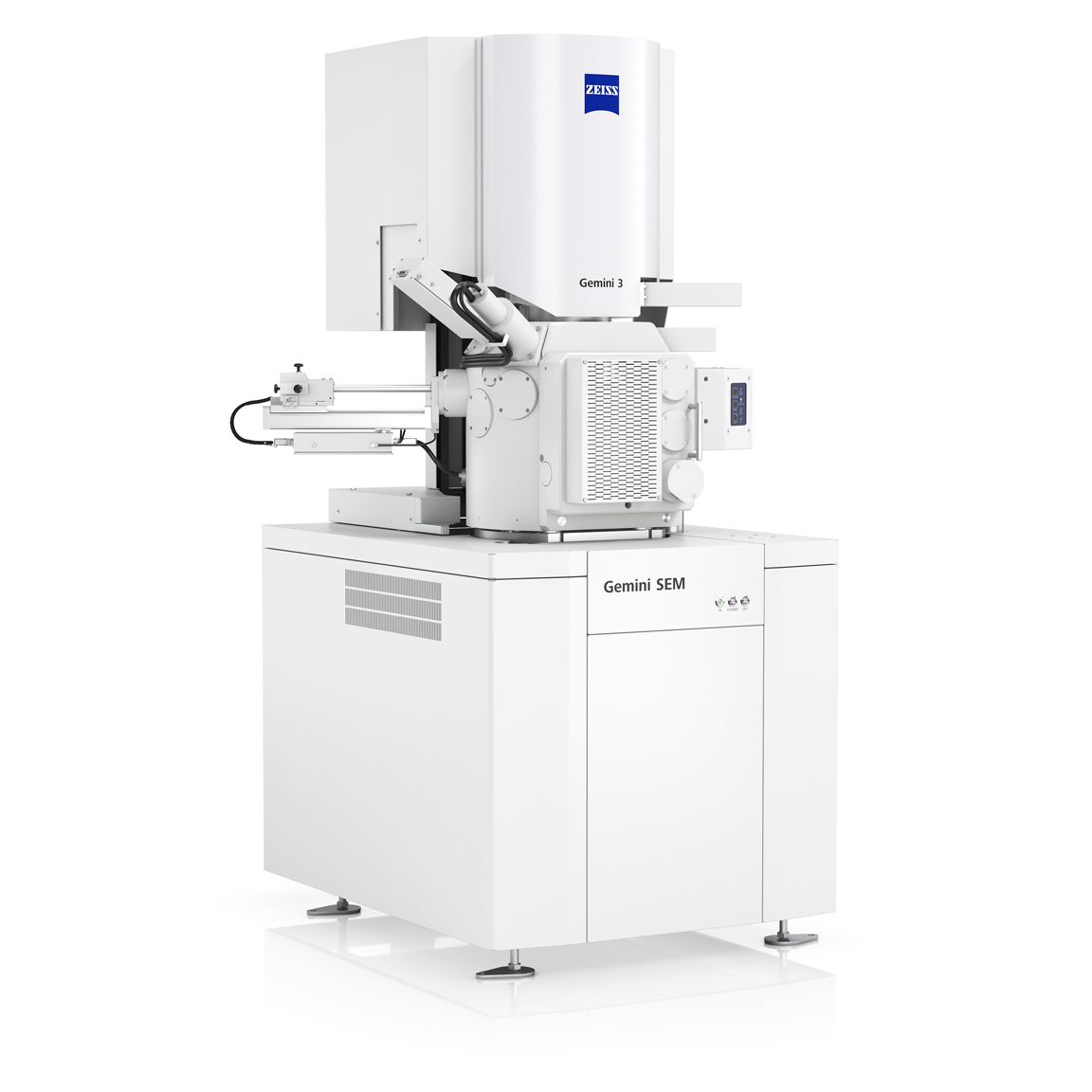

ZEISS GeminiSEM család Csúcskategóriás rendszer

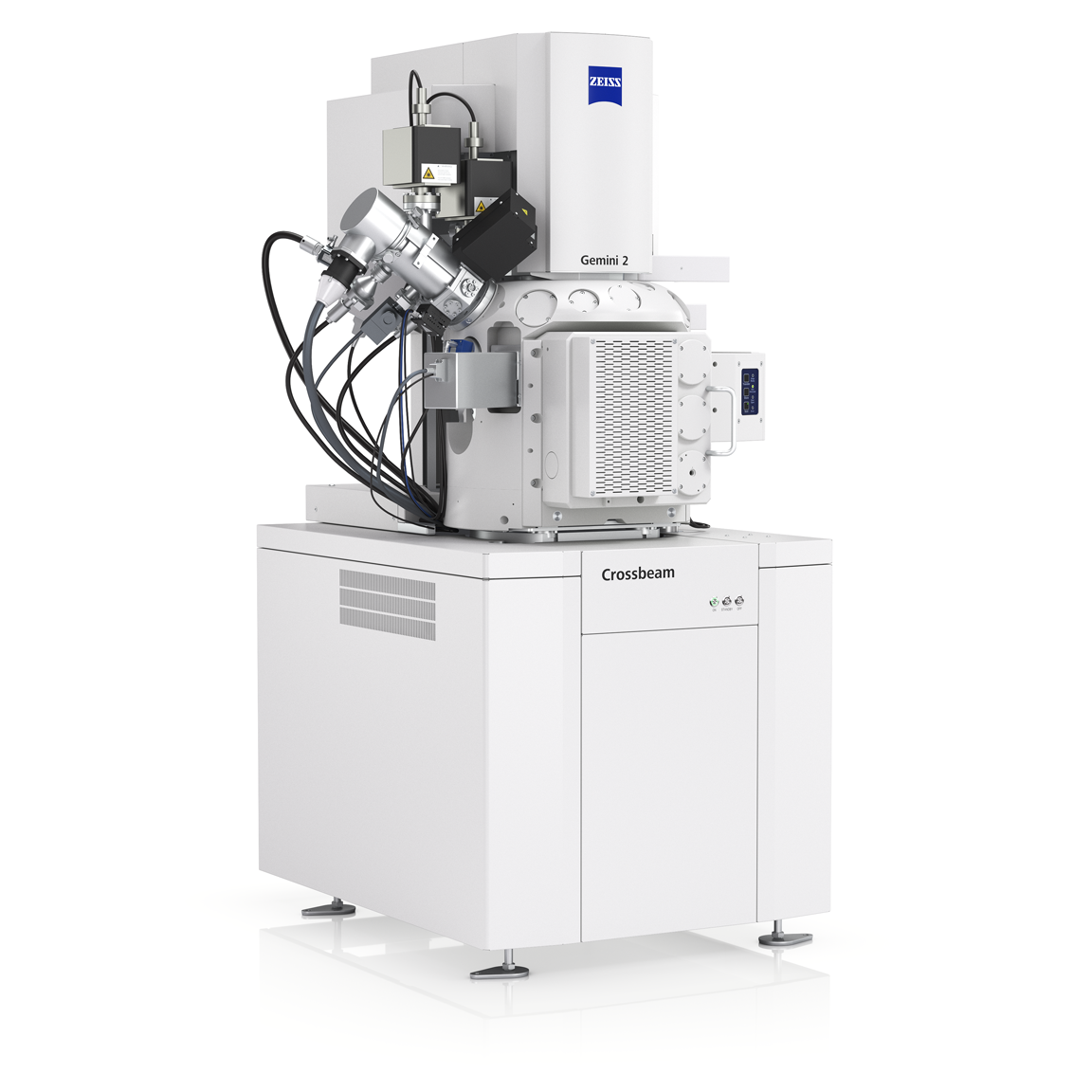

ZEISS Crossbeam család

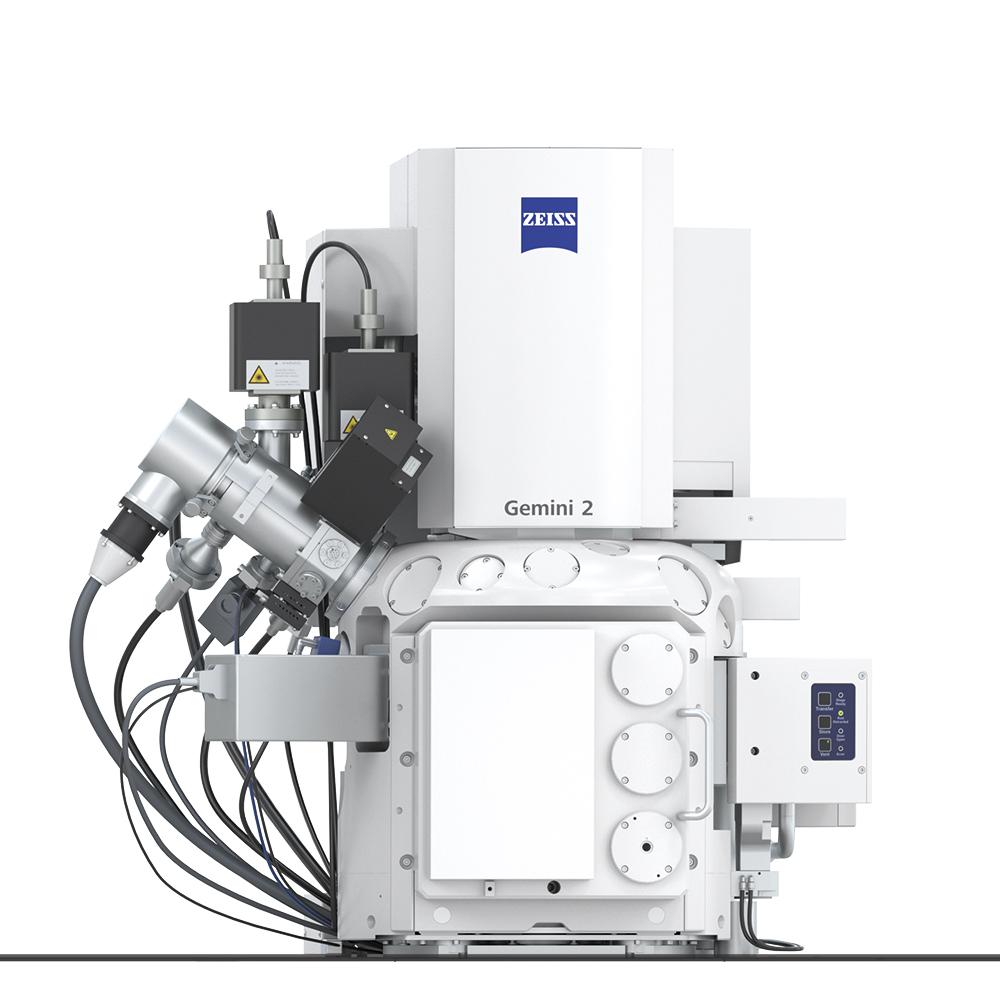

ZEISS Crossbeam család Csúcskategóriás rendszer 3D képességgel

Felbontás

1 kV-on: 9 nm

1 kV-on: 1,3 nm

1 kV-on: 0,8 nm

1 kV-on: 1,4 nm

Rendszer

Hagyományos pásztázó elektronmikroszkóp a kihívást jelentő analitikai EDS-munkafolyamatok számára, könnyen használható szoftveropciókkal

Téremissziós pásztázó elektronmikroszkóp kiváló minőségű képalkotáshoz és fejlett analitikai mikroszkópiához


Téremissziós pásztázó elektronmikroszkóp a nanométer alatti képalkotás, analitika és a mintakompatibilitáslegmagasabb követelményeihez


Téremissziós pásztázó elektronmikroszkóp nagy munkavégzési teljesítményű 3D analízishez és mintaelőkészítéshez, valamint femtoszekundumos lézer alkalmazása


Előnyök
  • Rutin alkalmazások kezelése
  • Dupla kondenzátor a legjobb anyagkölcsönhatásért az EDS rutinban
  • Rugalmas, nagy teljesítményű és megfizethető
  • Az asztali SEM-ek okos alternatívája az anyagelemzéshez
  • Rövid idő az eredményig és nagy munkavégzési teljesítmény
  • Pontos, reprodukálható eredmények bármilyen mintából
  • Gyors és egyszerű vizsgálatbeállítás
  • ZEISS Gemini technológia
  • Rugalmas érzékelés a tiszta képek érdekében
  • A Sigma 560 a kategóriájában legjobb EDS-geometriával rendelkezik
  • A legmagasabb képminőség és sokoldalúság
  • Fejlett képalkotási módok
  • Nagy hatékonyságú érzékelés, kiemelkedő analitikai képeségek
  • ZEISS Gemini technológia
  • Számos érzékelőtípus a legjobb lefedettség érdekében

  • A legjobb 3D-s felbontás a FIB-SEM elemzésben
  • Két sugár, ionok és elektronok
  • Mintaelőkészítő eszköz
  • A kiegészítő femtoszekundumos lézer előnyei
  • EDS, EBSD, WDS, SIMS, valamint kérésre további technológiák is
  • A minta maximális megismerése a harmadik dimenzióban végzett célzott elemzéssel

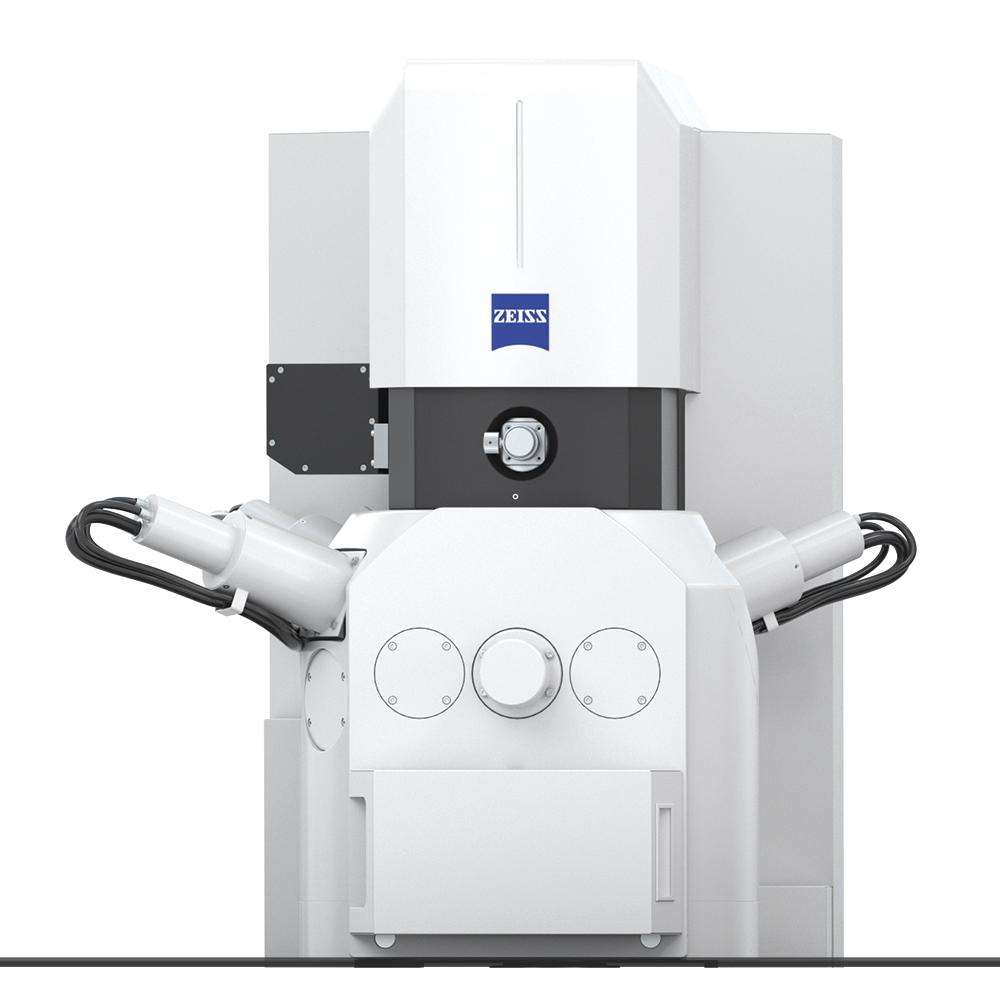

ZEISS EVO

ZEISS Sigma

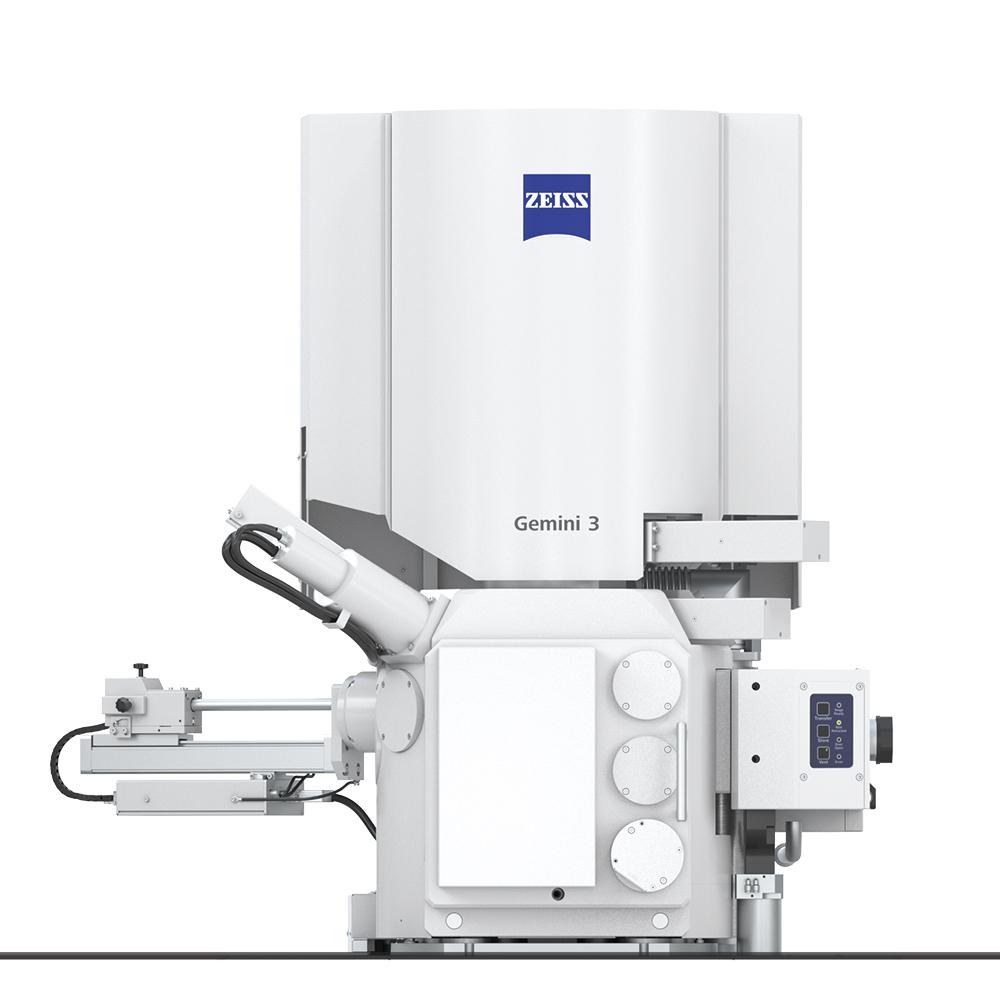

ZEISS GeminiSEM

ZEISS Crossbeam

ZEISS elektronmikroszkópok: Mikroszkópos megoldások az ipar számára

  • A ZEISS Gemini optika fejlődése

  • Gyors 3D-s hibaelemzés. Megoldás korrelatív munkafolyamatra a ZEISS-től.

  • Léptékek közötti anyagvizsgálat mindössze négy lépésben.

  • Egyszerű lokalizáció és navigálás a SEM-en: ZEISS ZEN Connect

  • Szilárdtest-akkumulátorok előkészítése és elemzése ZEISS Xradia, ZEISS Crossbeam, ZEISS Orion készülékekkel

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
    ZEISS Gemini technológia az ipar számára. A ZEISS minden alkalmazáshoz a megfelelő megoldást kínálja. Nézze meg a videót, és ismerje meg a Gemini technológia fejlesztését és előnyeit.
    A ZEISS Gemini optika fejlődése

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

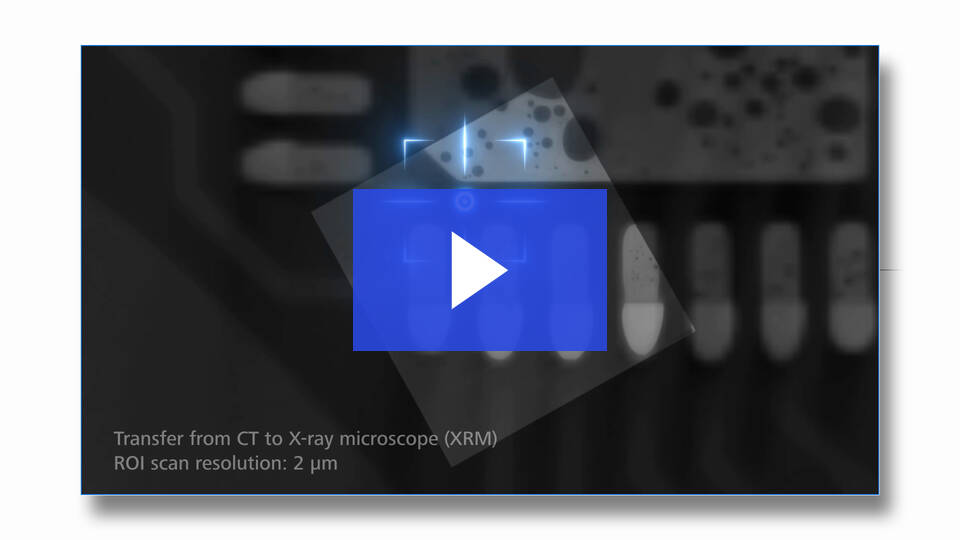

    Nézze meg a korrelatív munkafolyamat-megoldásunkról szóló videót! Ismerje meg, hogy a ZEISS megoldások segítségével milyen egyszerűen használhatja adatait a különböző technológiákban, és hogyan érhet el megbízható és hatékony eredményeket.
    Gyors 3D-s hibaelemzés. Megoldás korrelatív munkafolyamatra a ZEISS-től.

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

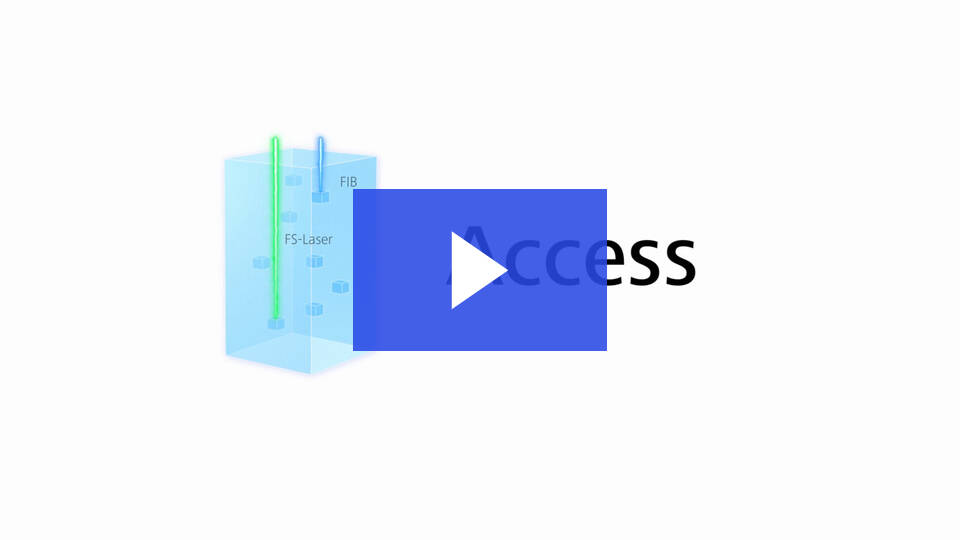

    Hogyan néznek ki a makroszkopikus struktúrák? Hogyan találja meg a vizsgált területeket egy nagy mintán? Hogyan férhet hozzá ezekhez a vizsgált területekhez ? És hogyan elemzi őket tovább?
    Léptékek közötti anyagvizsgálat mindössze négy lépésben.

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

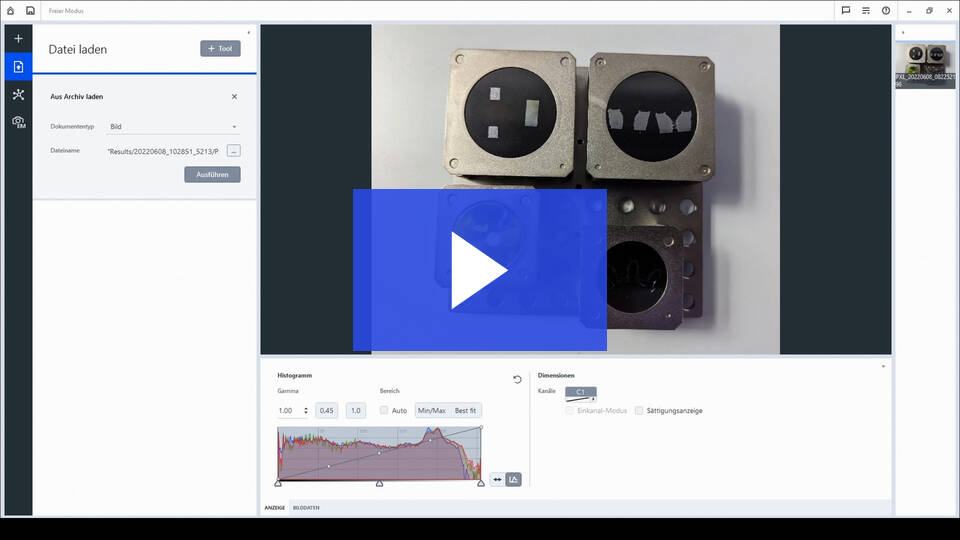

    Rendszerezze, jelenítse meg és helyezze kontextusba az ugyanazon mintáról készült különböző mikroszkópos képeket és adatokat egy helyen. A különböző léptékű képek a munkaterületen egymásra helyezhetők, és a könnyű navigáláshoz használhatóak.
    Egyszerű lokalizálás és navigálás az elektronmikroszkóppal: ZEISS ZEN Connect

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

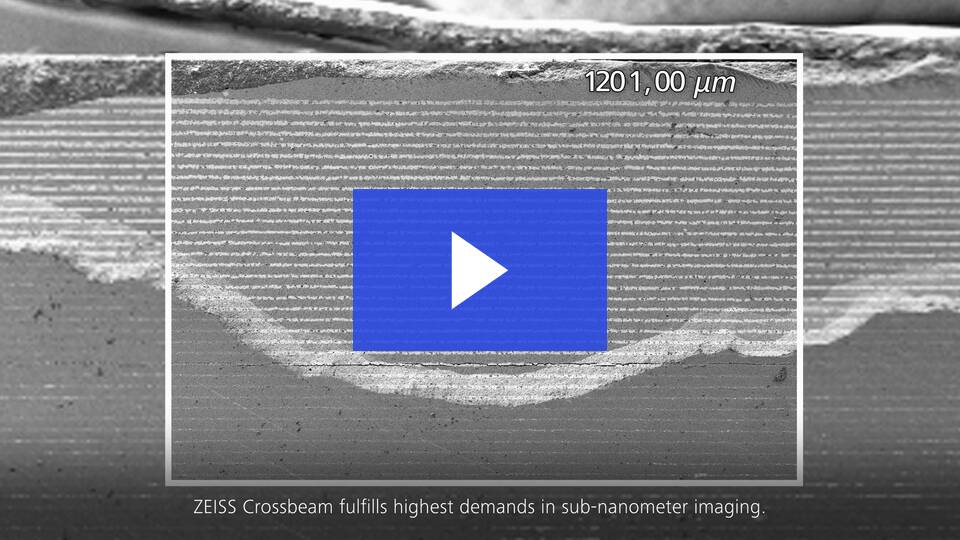

    Az ép minták vizsgálatával meghatározhatók az összetételben bekövetkező változások, amelyek befolyásolják az akkumulátorok minőségét és élettartamát. A ZEISS ipar számára készült mikroszkópiai megoldásai roncsolásmentes és nagy felbontású 3D-s elemzéseket, valamint a minőségvizsgálat szempontjából fontos korrelatív elemzéseket kínálnak.
    Szilárdtest-akkumulátorok előkészítése és elemzése ZEISS Xradia, ZEISS Crossbeam, ZEISS Orion készülékekkel

ZEISS Efficient Navigation

A ZEISS ZEN core az Ön összekapcsolt mikroszkópiához és képelemzéshez való szoftvercsomagja. A szoftver egy pillanat alatt teljes áttekintést nyújt: Egyetlen felhasználói felületet biztosít az összes mikroszkópos eredményhez. Az egy gombnyomással elérhető automatizált munkafolyamatok gyors és megbízható eredményeket adnak.

  • Reflektorfényben a korrelációs mikroszkópia. ​

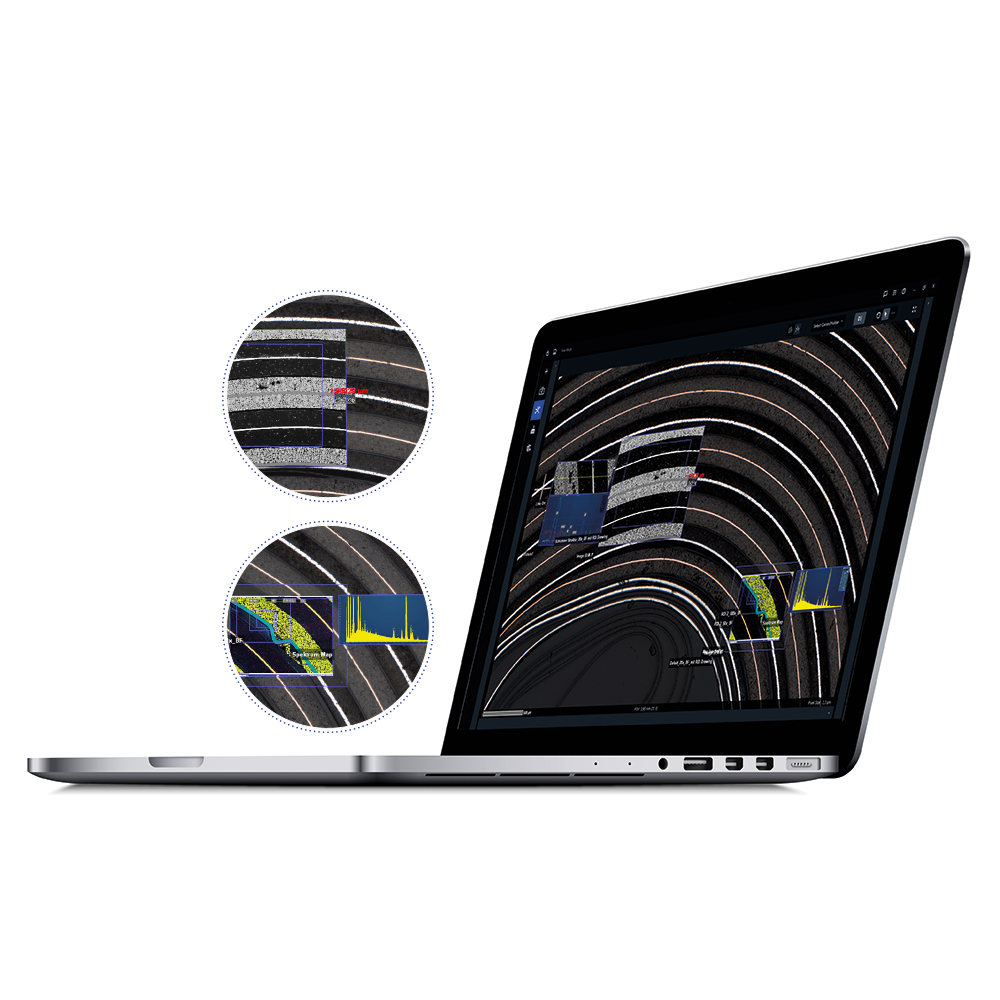

    ZEISS ZEN Connect.

    Szervezze és jelenítse meg a különböző mikroszkópos képeket a változatos adatok összekapcsolása érdekében – mindezt egy helyen. Ez a nyílt platform lehetővé teszi, hogy gyorsan eljusson az általános áttekintésektől a fejlett képalkotásig, még akkor is, ha harmadik féltől származó technológiát használ. A ZEN Connect segítségével nemcsak összehangolhatja, átfedésbe és kontextusba helyezheti az összes képi adatot. Azt is lehetővé teszi, hogy a mintákat és a képadatokat egyszerűen továbbítsa különböző fény- és elektronmikroszkópok között.

    A ZEISS ZEN Connect lehetővé teszi
    a különböző mikroszkóptípusokból (pl. fény- és elektronmikroszkópok) származó képek összehangolt megjelenítését egyetlen térképen. Nagy áttekintő képek részletes vizsgálatához ez rendkívül előnyös, például akkumulátorcellák esetében. A modul lehetővé teszi a nem képi adatok, például EDS-eredmények importálását és korrelációját. Kompatibilis a vezető EDS-rendszergyártókkal.

  • Reflektorfényben a korrelációs mikroszkópia.

    ZEISS ZEN Connect.

    A ZEN Connect minimális erőfeszítéssel maximális mennyiségű releváns adatot biztosít: Az összes vizsgálati területet egyszeri összehangolás után automatikusan visszakeresi és kontextusban jeleníti meg. Többféle forrásból származó adatokat is rendszerezhet. A ZEN Connect segítségével készített összes kép egy jól strukturált adatbázisba menthető. Minden képfájl automatikusan kap egy előre meghatározott nevet. Minden egyes rávetített kép és a hozzá kapcsolódó adatkészlet könnyen megtalálható, valamint a felhasználók az új szűrőfunkcióval mikroszkóptípusra is rákereshetnek.

    Vizualizált adatgyűjtés:
    támogatja a nem képi adatok, például jegyzőkönyvek és leírások (pdf, pptx, xlsx, docx stb.) importálását és csatolását.

    Egyszerű navigálás:
    kattintson az áttekintő képre bármilyen terület vizsgálatához vagy újraértékeléséhez a teljes képernyős egymásra helyezett képekben.

  • Még intelligensebb. Még időtakarékosabb. ​

    ZEISS ZEN Intellesis.

    A ZEISS ZEN Intellesis segítségével a bevált gépi tanulási technikák, például a pixelosztályozás vagy a mélytanulás segítségével még a nem szakértő felhasználók is megbízható, reprodukálható szegmentálási eredményeket érhetnek el. Egyszerűen töltse be a képet, határozza meg az osztályokat, címkézze fel a pixeleket, tanítsa be a modellt, és végezze el a szegmentálást. ​

    A szoftvert csak egyszer kell betanítani néhány képen ahhoz, hogy automatikusan képes legyen több száz képből álló kötegek szegmentálására. Ez nemcsak időt takarít meg, hanem csökkenti a felhasználófüggő eltérések lehetőségét is. A sok hasonló képen végzett időigényes szegmentálási lépéseket nagy teljesítményű gépi tanulási algoritmusok végzik.

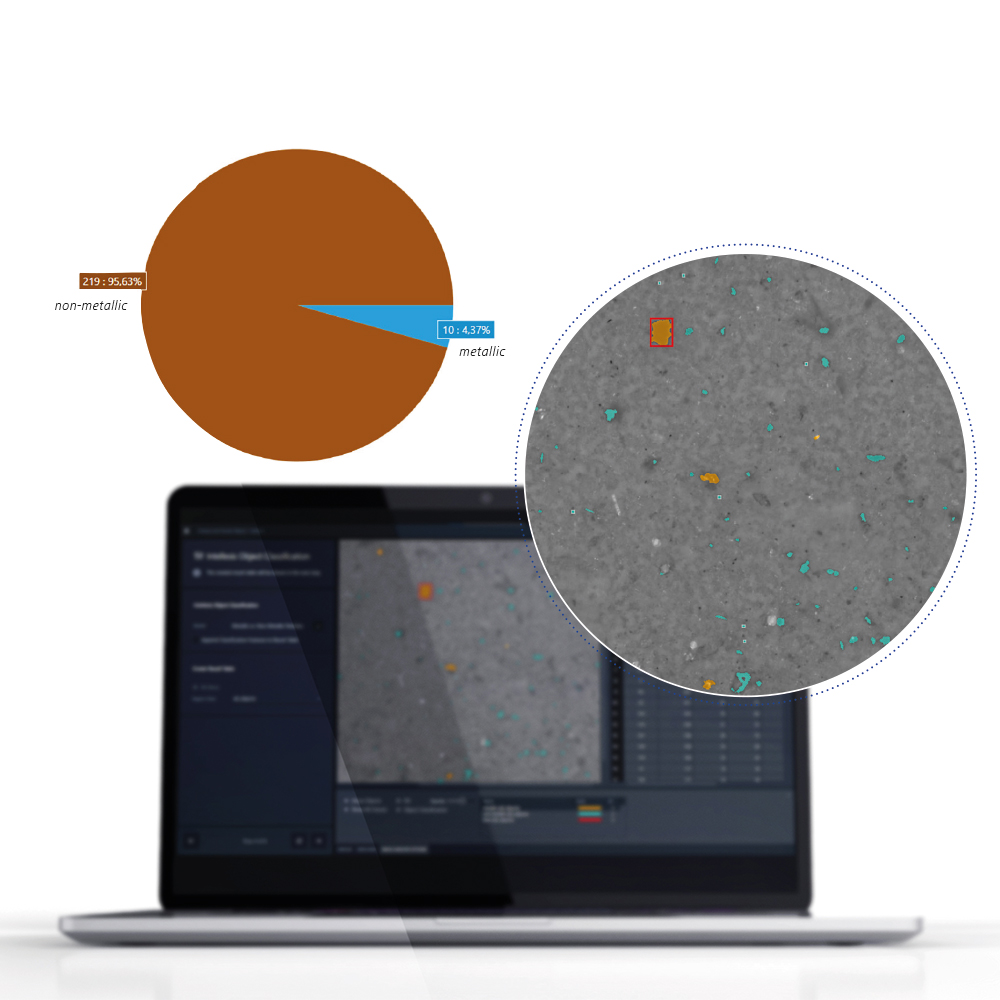

    A ZEISS ZEN Intellesis
    lehetővé teszi a részecskék gépi tanulással történő azonosítását, és nagyobb pontosságot biztosít a részecskeazonosításhoz, a képszegmentálás betanulásához és az objektumosztályozáshoz

    Az Intellesis Objektumosztályozás
    a szegmentált részecskék további osztályozására és altípusokba sorolására szolgál. Ez az információ a későbbiekben felhasználható a részecskék típusonkénti megszámlálásához. ​

  • Még intelligensebb. Még időtakarékosabb.

    ZEISS ZEN Intellesis.

    A ZEN Intellesis támogatja a számos különböző képalkotó forrásból származó többdimenziós képek egyszerű szegmentálását, beleértve a szélesmezős, szuperfelbontású, fluoreszcens, label-free, konfokális, egy sík megvilágítású, elektron- és röntgenmikroszkópiát. A ZEN kiértékelő moduljai ezután lehetővé teszik az automatikus jegyzőkönyvkészítést és az ipari szabványoknak megfelelő mérést.

    A szegmentáció utáni típus szerinti osztályozást illetően a ZEN Intellesis innovatív megközelítést alkalmaz. Ahelyett, hogy az egyes pixeleket vizsgálná, mint egy tipikus gépi tanulási megoldás, az objektumosztályozási modell objektumonként több, mint 50 mért tulajdonságot használ fel az objektumok automatikus megkülönböztetéséhez és osztályozásához. A táblázatos adatokra alapozva ez az osztályozási folyamat sokkal gyorsabb, mint a speciálisan betanított mély neurális hálózatokkal végzett szegmentálás.

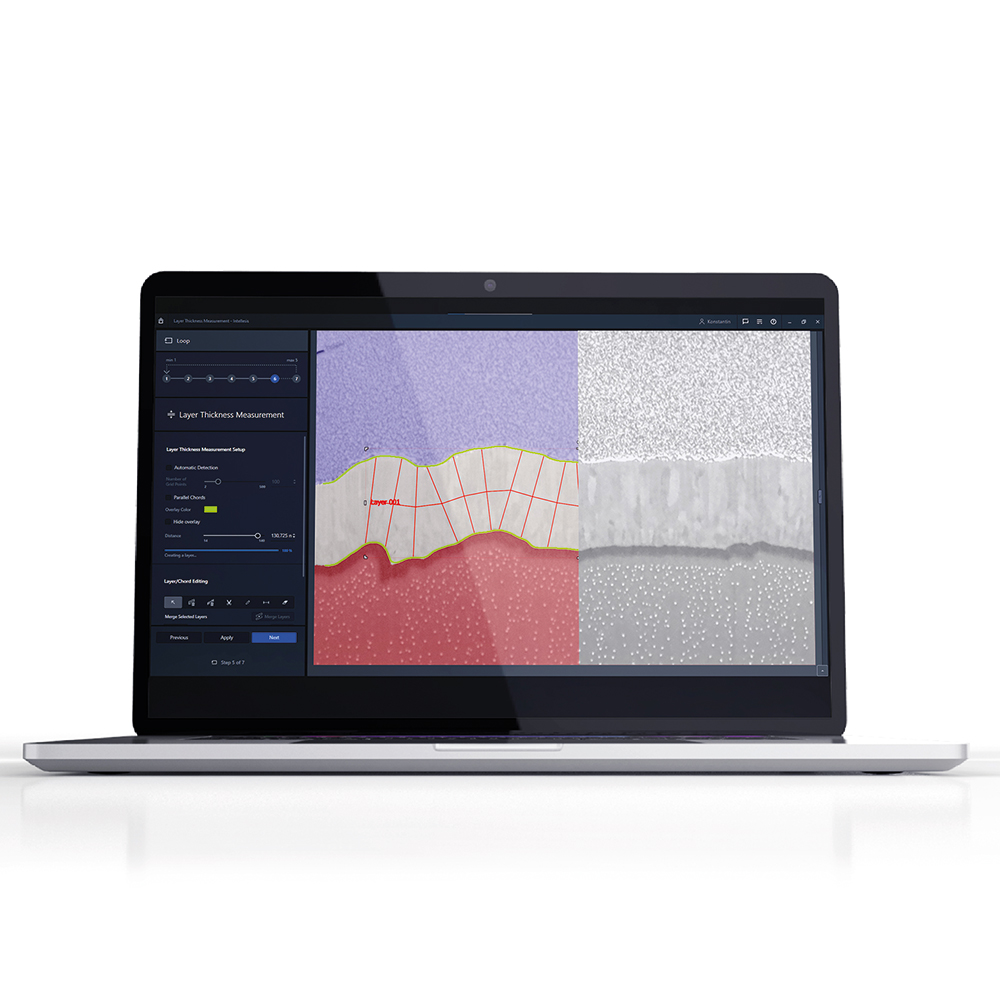

    Példa rétegvastagságra:
    A CIGS napelem rétegeinek FIB-keresztmetszetének egymásra helyezése: a Crossbeam 550 InLens detektortól származó eredmény (jobb oldal) és a ZEN Intellesis gépi tanulásos szegmentálás utáni kép (bal oldal).

Mi ZEISS ZEN Intellesis-t használunk automatikus szegmentáláshoz és a második fázis összetevőinek jobb kielemzéséhez a kétfázisú acél esetében. A szoftver megváltoztatta, ahogyan az anyagokat jellemezzük, valamint gyorsabb és megbízhatóbb eredményekhez vezetett.

Az ArcelorMittal Tubarão csapat Tudjon meg többet az ügyfél történetéről a SEM-brosúrában.

Letöltés

  • ZEISS SEM Brochure A4 EN PDF előnézeti képe

    ZEISS SEM Brochure A4 EN PDF

    22 MB
    Letöltés
  • ZEISS IQS, Mic and TCA, Success Story, INNIO Group, EN, PDF előnézeti képe

    ZEISS IQS, Mic and TCA, Success Story, INNIO Group, EN, PDF

    16 MB
    Letöltés
  • ZEISS IQS, Customer story, SPC, Mic, Metallog, EN, Flyer előnézeti képe

    ZEISS IQS, Customer story, SPC, Mic, Metallog, EN, Flyer

    17 MB
    Letöltés
