Téremissziós SEM

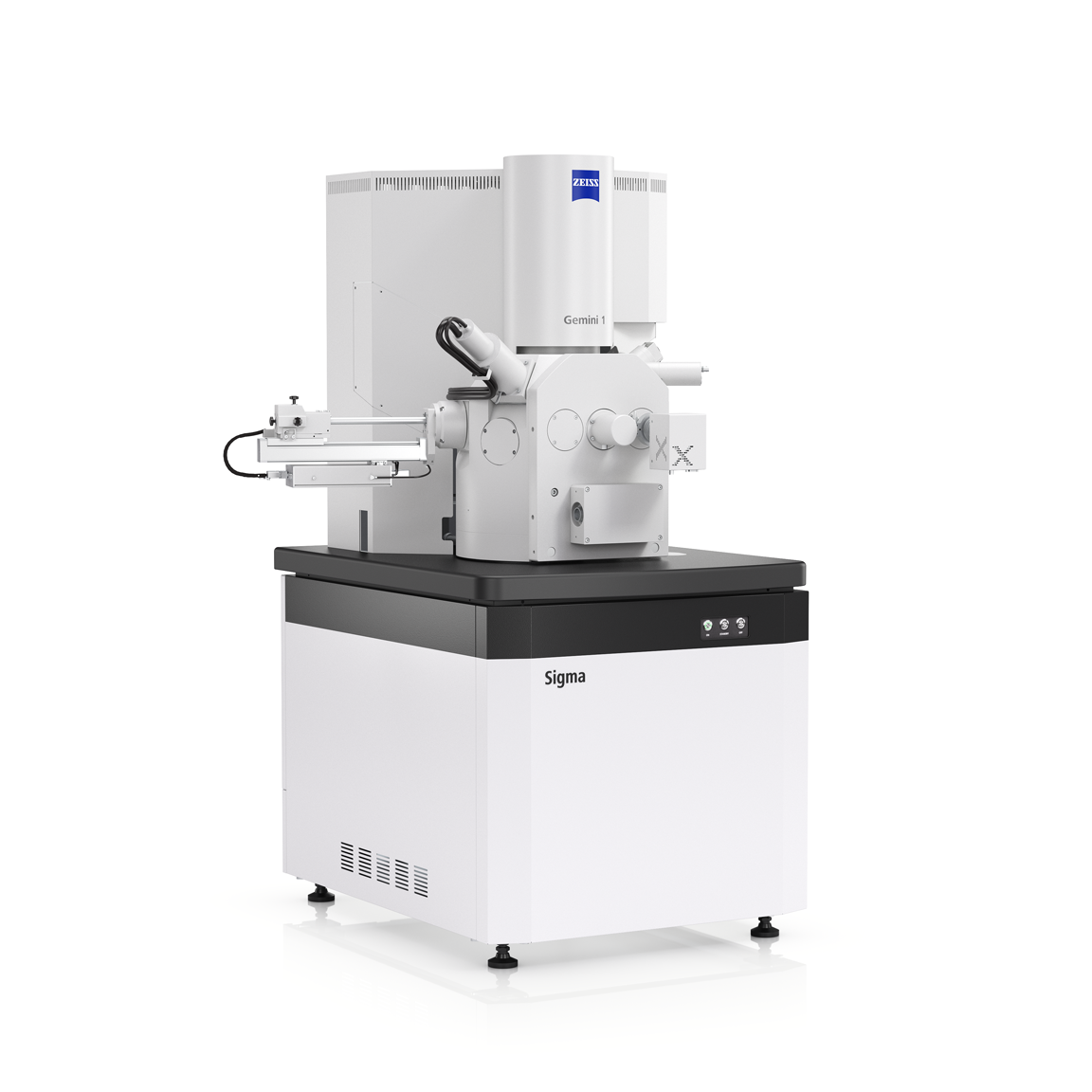

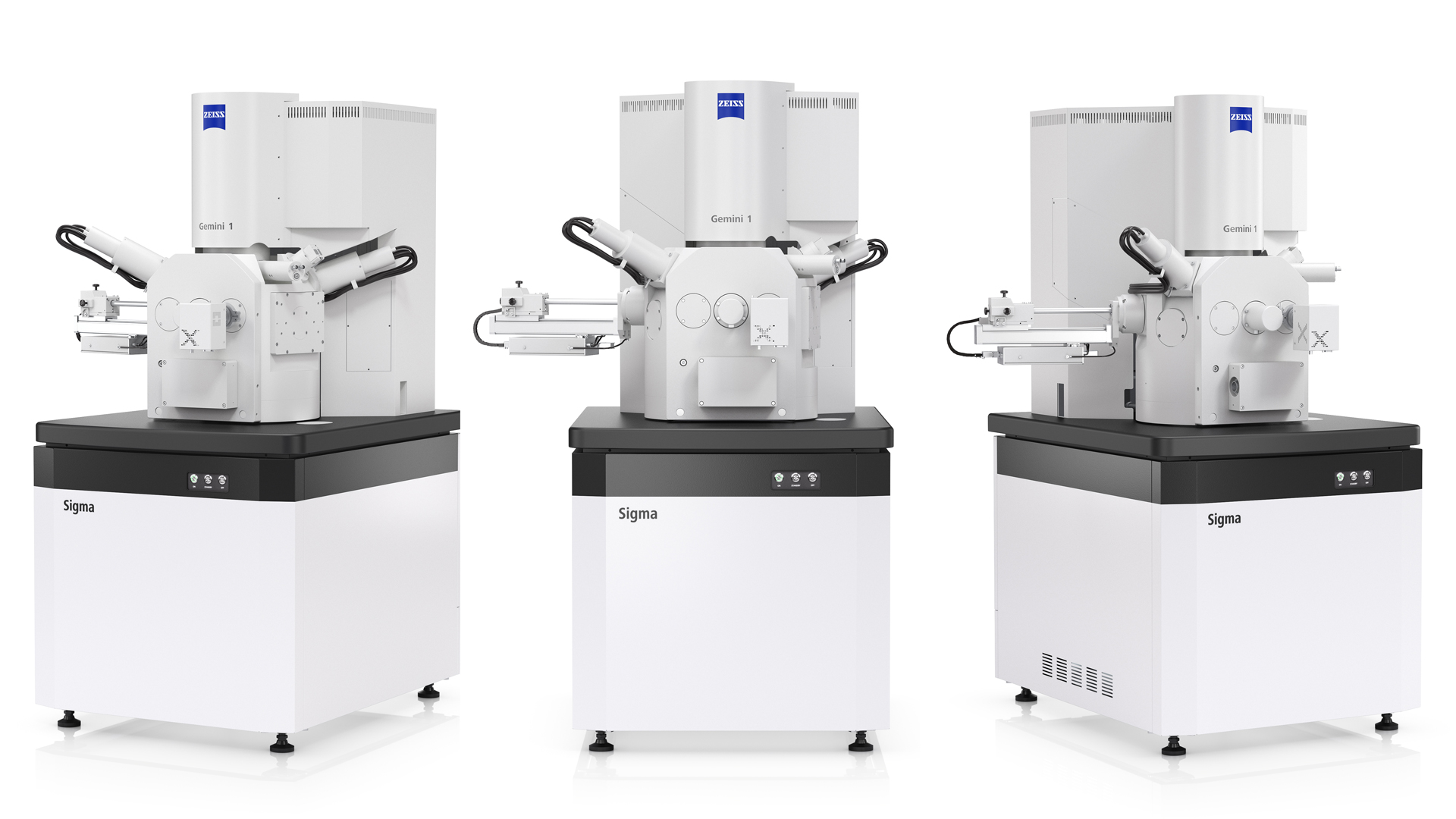

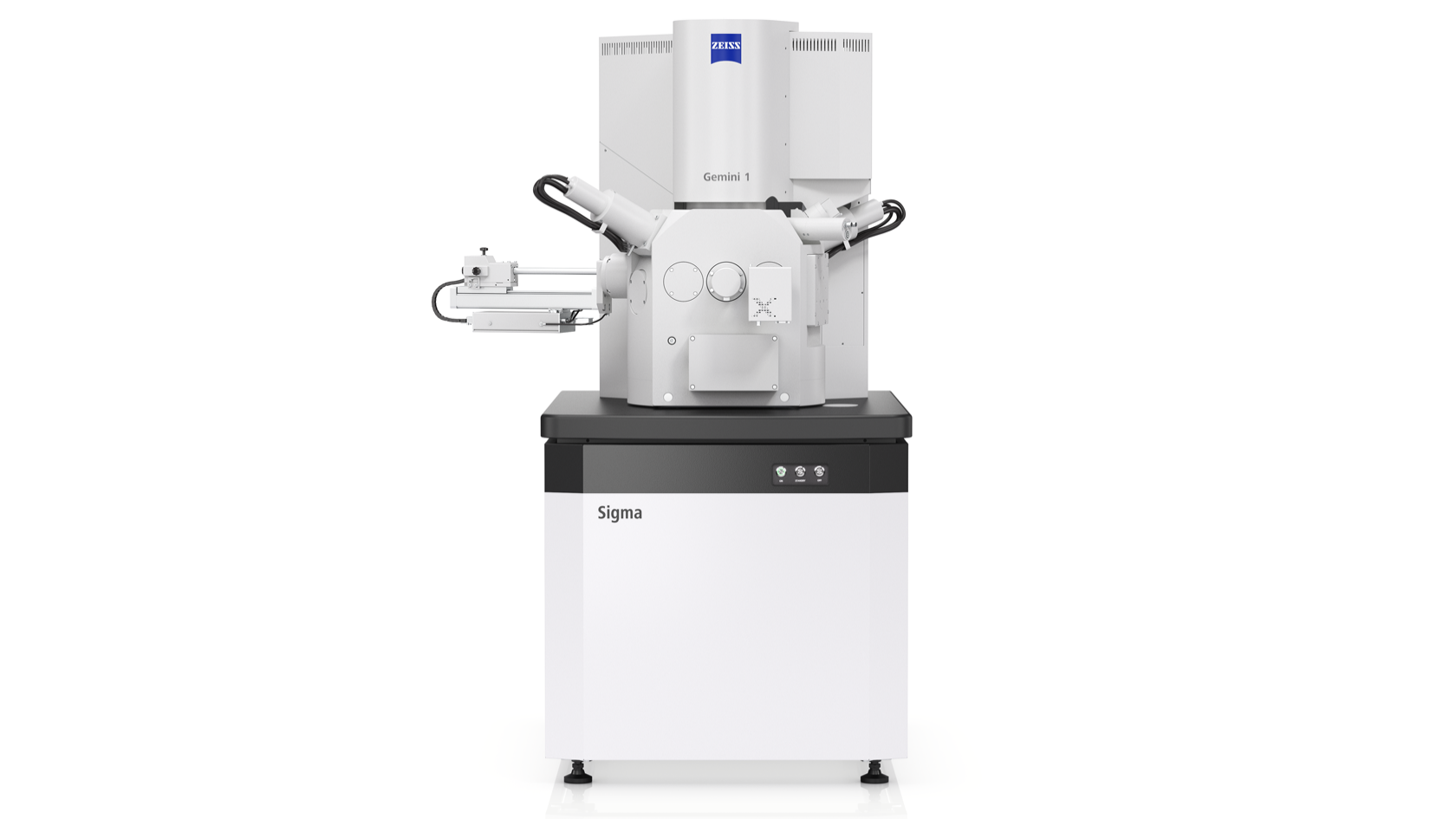

ZEISS Sigma

Megbízható, nagy felbontású képalkotás és analitika.

A ZEISS Sigma a bevált ZEISS Gemini technológián alapul. A Gemini tárgylencse kialakítása az elektrosztatikus és mágneses mezőket kombinálja az optikai teljesítmény maximalizálása érdekében, miközben a mintát érő mezőhatásokat minimálisra csökkenti. Ez kiváló képalkotást tesz lehetővé, még az olyan kihívást jelentő mintákon is, mint a mágneses anyagok.

Accurate reproducible results from any sample
Quick and easy experiment setup
Based on proven Gemini technology
Flexible detection for clear images

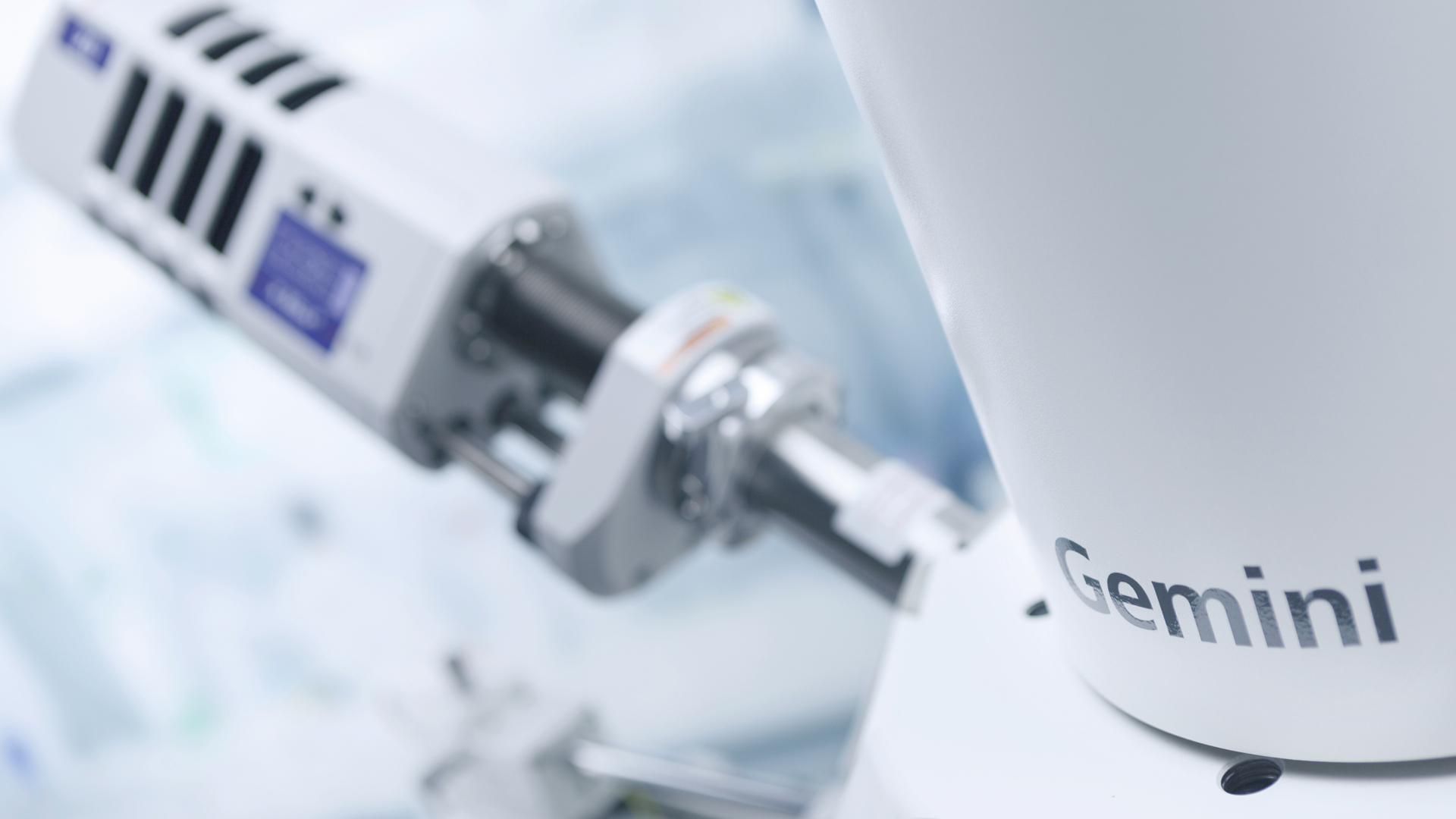

Sigma 560 features best-in-class EDS geometry

ZEISS Sigma az ipar számára

Tapasztalja meg a minőség új szintjét a minták tesztelésekor

A Gemini objektívbe épített detektálási koncepciója a másodlagos (SE) és/vagy visszaszórt (BSE) elektronok detektálásával biztosítja a hatékony képalkotást, minimálisra csökkentve az eltelt időt. A Gemini Beam Booster technológia kis nyalábátmérőt és magas jel–zaj arányt garantál.

Összes mintáját a legújabb detektálási technológiával vizsgálhatja. Gyűjtsön be nagy felbontású topográfiai információkat az új ETSE detektorral és az InLens detektorral, nagyvákuumos üzemmódban. Készítsen éles képeket változtatható nyomású üzemmódban a VPSE vagy a C2D detektorral. Hozzon létre nagy felbontású transzmissziós képeket a STEM detektor segítségével. Majd vizsgálja meg az összetételt a HDBSD vagy a YAG detektorral.

Alkalmazási területek áttekintése

Anyagok és gyártott alkatrészek hibaelemzése
Elemzés és képalkotás acélokról és fémekről
Gyógyászati eszközök vizsgálata
Folyamatirányításban és diagnosztikában alkalmazott félvezető és elektronikus eszközök jellemzése
Újfajta nanoanyagok nagy felbontású leképezése és elemzése
Bevonatok és vékony filmrétegek elemzése
A szén és más 2D-s anyagok különböző formáinak jellemzése
Polimer anyagok képfelvételei, elemzésük és megkülönböztetésük
Akkumulátorra irányuló kutatások elvégzése az öregedési hatások és minőségjavítások megértéséhez

Automatizált részecskeelemzés és több forrásból származó korrelációs képalkotás

Automatizált korrelációs részecskeelemzés

A gyártás tisztaságától és a motorkopás előrejelzésétől kezdve az acélgyártáson, a környezetgazdálkodáson át az additív gyártásig – a ZEISS elektronmikroszkópjával végzett részecskeelemzési megoldások automatizálják az Ön munkafolyamatait, és növelik a reprodukálhatóságot.

Fény- és elektronmikroszkópia segítségével végzett korrelált elemzés egyetlen, zökkenőmentesen integrált munkafolyamatban

Automatikus integrált LM/EM jegyzőkönyvezés
Szennyezők forrásainak pontos meghatározása
Gyorsabb, informált döntéshozatal
A gyártási minőség folyamatos javítása
Gyorsabb eredmények: automatizált elemzés a folyamatos egyedi elemzések helyett, valamint gyorsabb részecskevizsgálat és tesztelés, integrált gépi tanulási algoritmusokkal
Többforrású korrelációs képalkotás a mikroműanyagok részecskeelemzéséről

A ZEISS ZEN Intellesis lehetővé teszi a részecskék gépi tanulással történő azonosítását. Az eredmények a nagy teljesítményű ZEISS ZEN Connect szoftver útján érhetők el. A ZEISS ZEN Intellesis ezután további betekintést nyújt a részecskék eloszlásába a gépi tanuláson alapuló képszegmentáció és objektumosztályozás alapján.

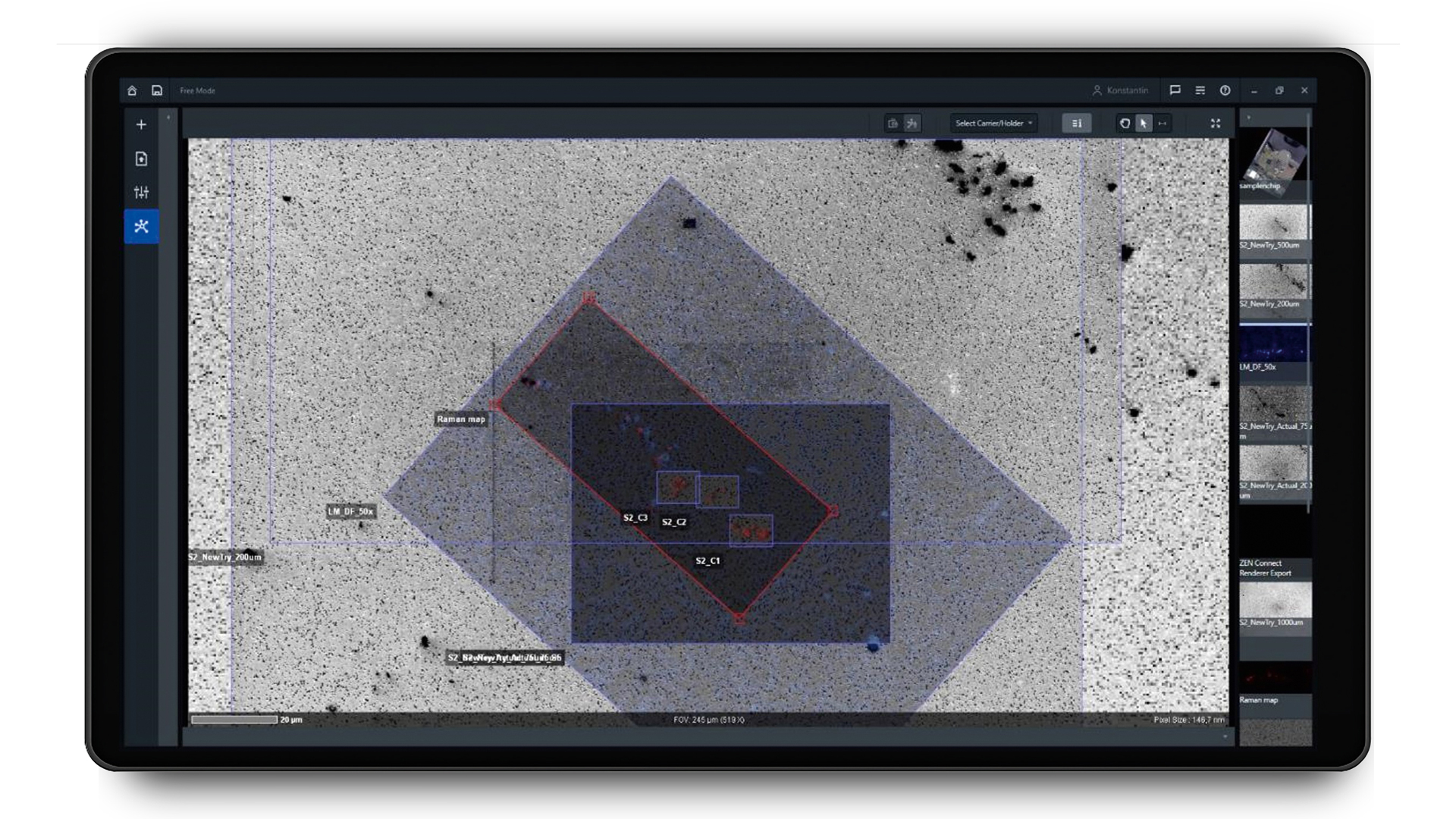

E két mikroszkópos módszer, a SEM és a Raman korrelációja használható az elemzés során a maximális információkinyeréshez – különösen polimerrészecskék esetében. A ZEN Connect szolgál segítségül a képek egymásra helyezéséhez, alapszintű elemzésnél Raman technológiával, automatizált osztályozásnál pedig a ZEN Intellesis segítségével. A jegyzőkönyvező eszközt használják arra, hogy a ZEN core-ban automatikusan jegyzőkönyveket hozzon létre sablonok alapján, majd elmentse azokat PDF vagy DOC formátumban (4).

E két mikroszkópos módszer, a SEM és a Raman korrelációja használható az elemzés során a maximális információkinyeréshez – különösen polimerrészecskék esetében. A ZEN Connect szolgál segítségül a képek egymásra helyezéséhez, alapszintű elemzésnél Raman technológiával, automatizált osztályozásnál pedig a ZEN Intellesis segítségével. A jegyzőkönyvező eszközt használják arra, hogy a ZEN core-ban automatikusan jegyzőkönyveket hozzon létre sablonok alapján, majd elmentse azokat PDF vagy DOC formátumban (4).

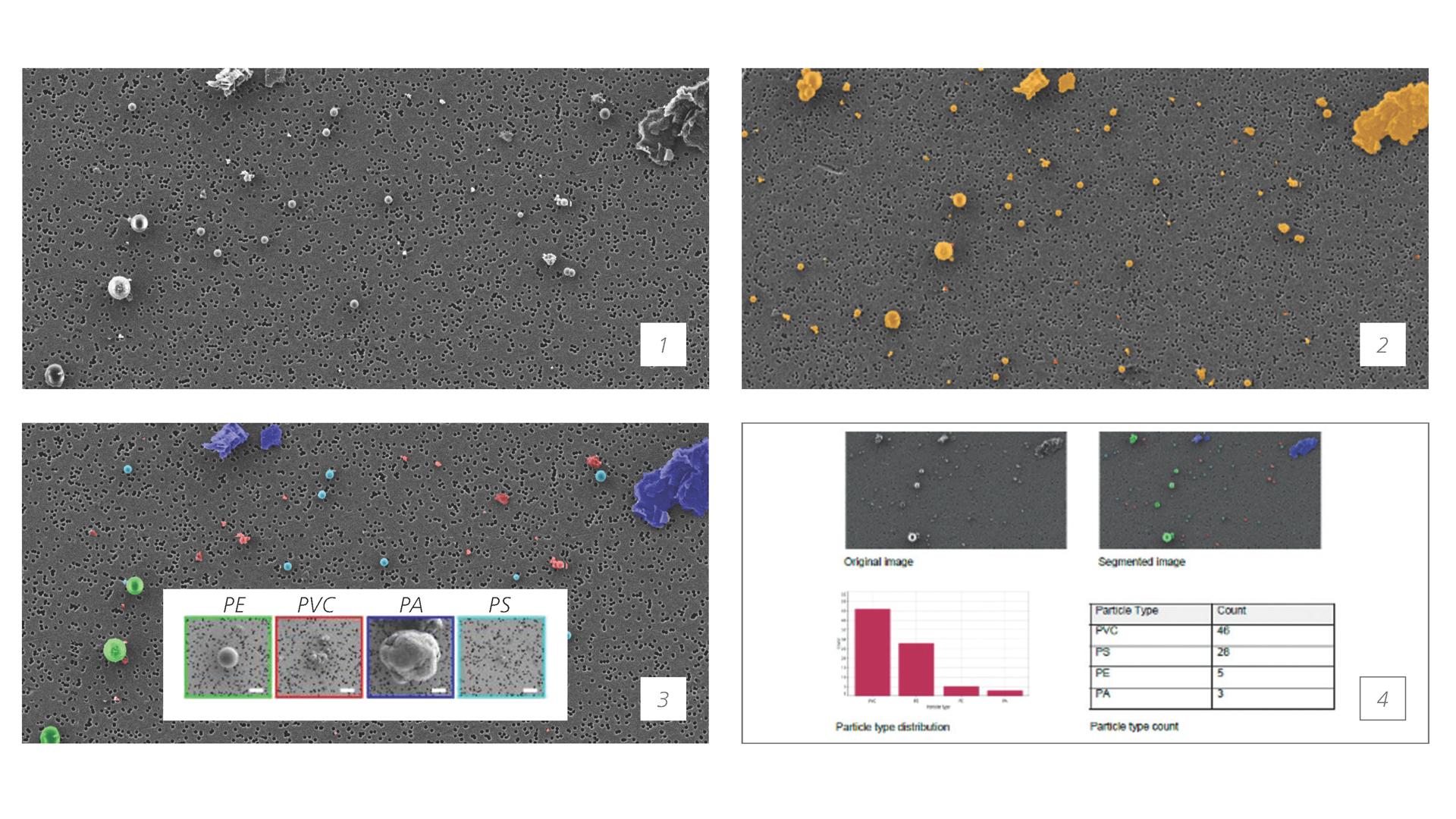

SEM-kép (1) esetében a képelemzés az összes részecske (2) szegmentálására és a kiválasztott jellemzők mérésére szolgál. A mérések megjeleníthetők például méreteloszlás formájában. Az Intellesis Intellesis Object Classification a szegmentált részecskék további osztályozására és azok altípusokba sorolására szolgál (3). A típusonkénti részecskeszám ennek az információnak a felhasználásával határozható meg. Az objektumok osztályozása standard nano- és mikroműanyag részecskék (polisztirol (PS, világoskék), polietilén (PE, zöld), poliamid-nylon 6 (PA, sötétkék) és polivinil-klorid (PVC, piros)) esetében történik egy polikarbonát szűrőn, amelyet a ZEISS Sigma készülékkel képeztek le. Ez a korrelációs tanulmány egyesíti az elektronmikroszkóp nagy felbontását egy Raman-mikroszkóp analitikai képességeivel.

ZEISS SmartPI

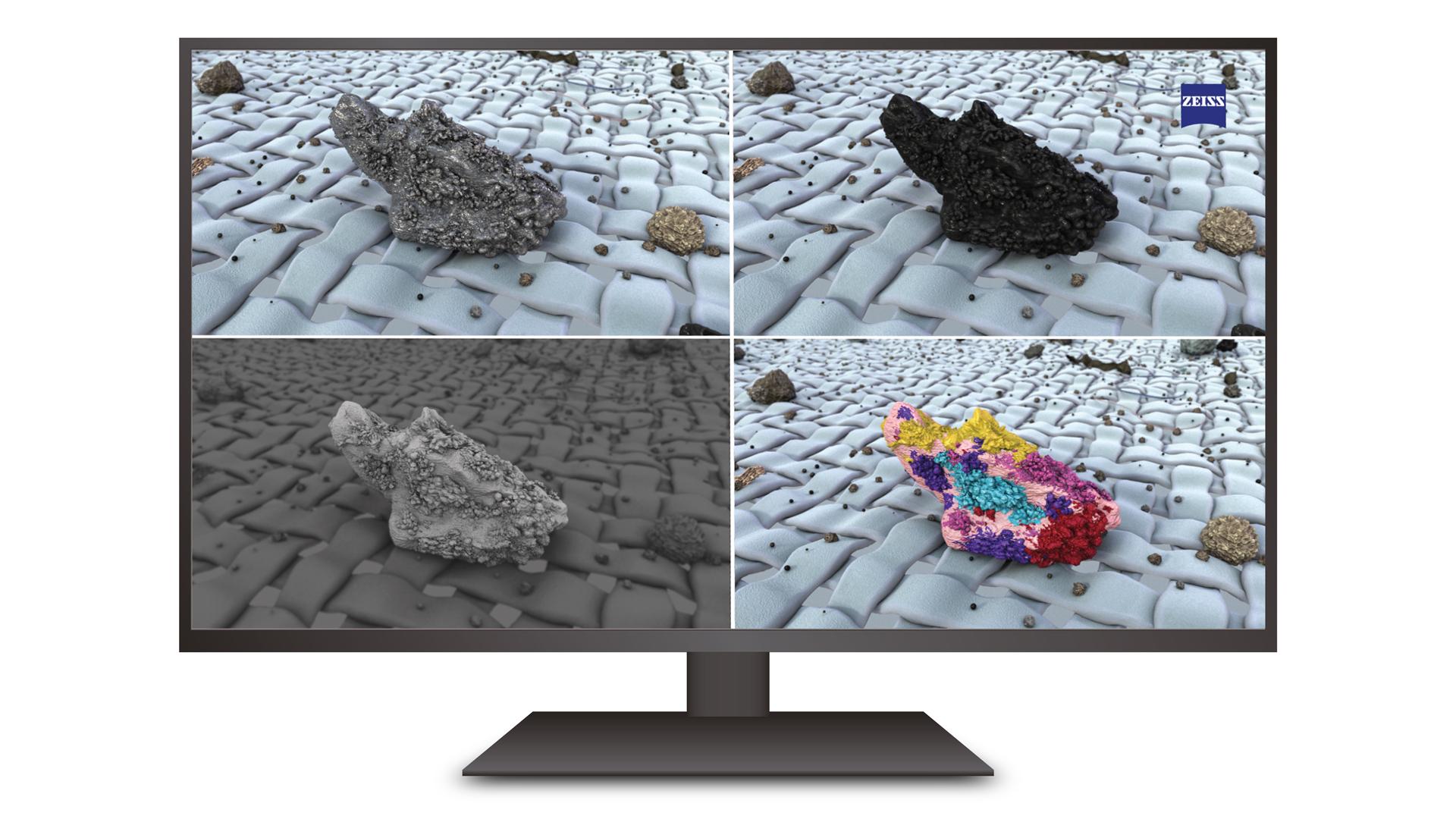

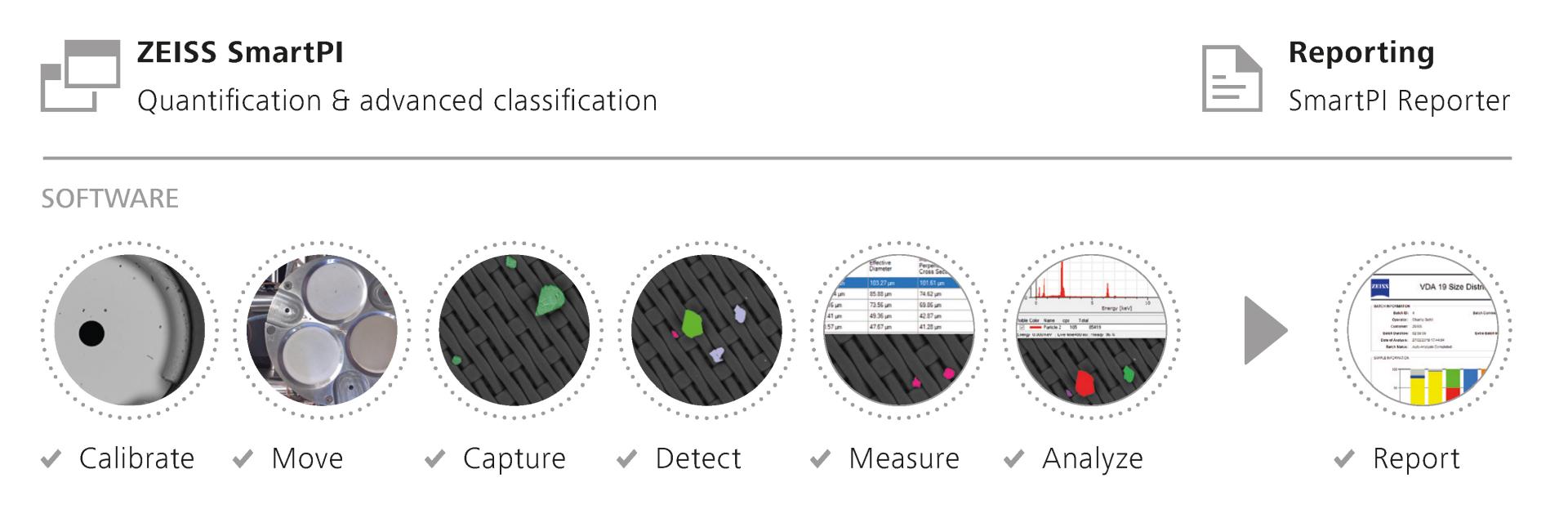

A ZEISS SmartPI szoftvert rutinminták gyártókörnyezetben történő megismételhető, nagy mennyiségben történő elemzésére tervezték. A szennyezettségi adatok azonosításának, elemzésének és jegyzőkönyvezésének képessége új dimenziót nyit a folyamatirányításban Profitáljon a teljesen automatizált SEM részecskeelemzés és -osztályozás jelentős javulásából. Használja a ZEISS SmartPI-ta termelékenysége növelésére,a minőség javítására, és csökkentse a szennyeződés miatt fellépő költségeket. Automatikusan észleli, méri, számolja és osztályozza a vizsgált részecskéket, morfológia és elemi összetétel alapján.

Automatikusan készülnek az iparági standardoknak megfelelő jegyzőkönyvek, például a VDA 19.1 és az ISO 16232 szerint

Teljesen integrált és kompatibilis a Bruker és az Oxford EDS rendszereivel

Tudjon meg többet a ZEISS Sigmáról szóló videóinkból

A ZEISS Gemini optika fejlődése

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

ZEISS Gemini technológia az ipar számára. A ZEISS minden alkalmazáshoz a megfelelő megoldást kínálja. Nézze meg a videót, és ismerje meg a Gemini technológia fejlődését és előnyeit.
