3D-s mérőrendszer

ARAMIS Adjustable

A moduláris mérőrendszer 2D-s és 3D-s elemzésekhez

Az ARAMIS Adjustable pontos 2D-s és 3D-s koordinátákat biztosít a statikusan vagy dinamikusan igénybevett alkatrészek és anyagok elemzéséhez.

Modularly expandable
Individually configurable
Flexibly adaptable to the measuring task

Az egyedileg bővíthető ZEISS ARAMIS Adjustable rendszer a vizsgálati feladatok széles köréhez kínál megfelelő konfigurációkat, és a digitális képkorreláción és pontkövetésen alapuló legmagasabb méréstechnikai követelményeknek is megfelel. Az ARAMIS-érzékelők minőségét és teljesítményét egy átvételi eljárással ellenőrzik. Az átvételi eljárás a VDI 2634-1 és 2626 irányelveken alapul, és a szállítási folyamat szerves részét képezi.

Bármilyen kihívásra készen

Rugalmas és moduláris

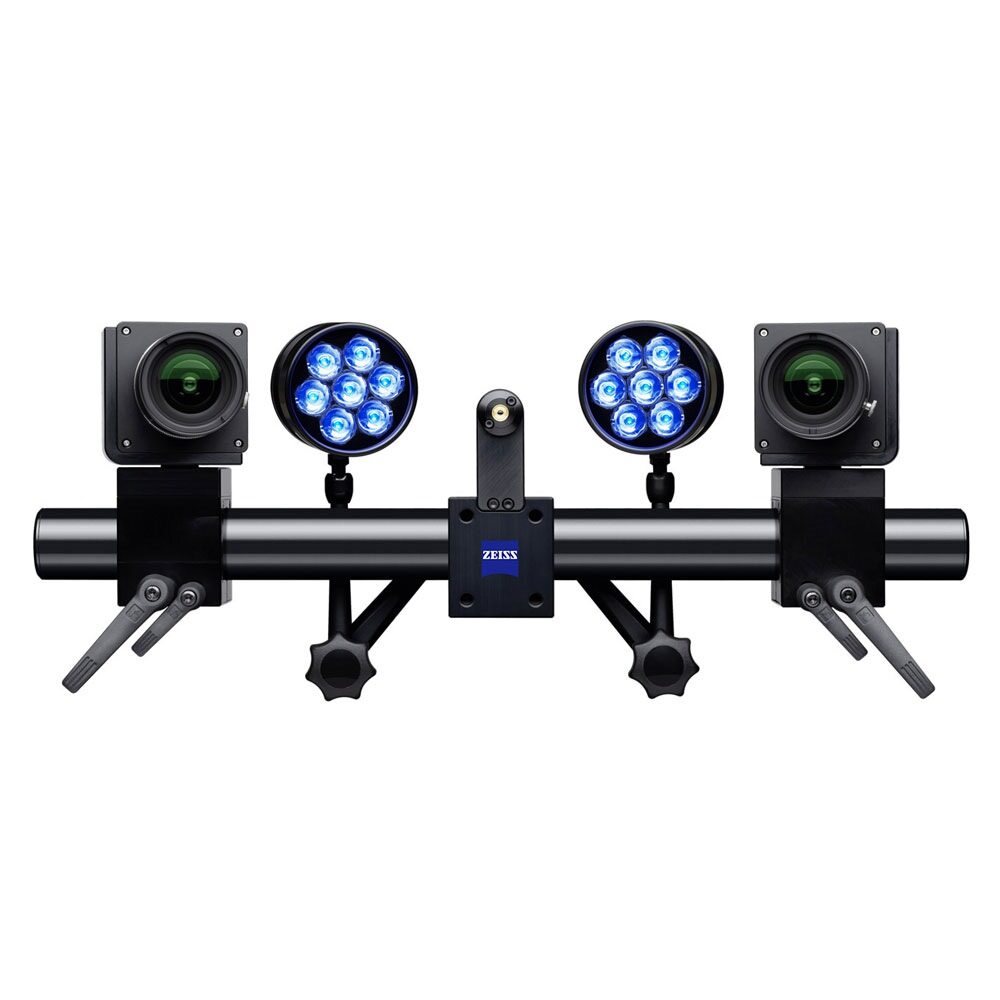

Az ARAMIS Adjustable teljes csomagként kapható, vagy a rendszer egyedileg és az igényeknek megfelelően konfigurálható. Ha az optikai 3D-s mérőrendszerrel szemben támasztott követelmények növekednek, a moduláris koncepciónak köszönhetően a hardverösszetevők bővíthetők és kombinálhatók. Ez azt jelenti, hogy egy 2D-s érzékelő könnyen 3D-s rendszerré bővíthető egy második kamera hozzáadásával, és így egy teljesen átfogó rendszermegoldás jön létre.

Rugalmasan állítható mérési terület

A 2D-s és 3D-s érzékelővel is rendelkező rendszer alkalmas statikusan vagy dinamikusan igénybevett alkatrészek és anyagok teljes mérési mezőre kiterjedő és pontalapú elemzésére. A változtatható mérési térfogat és távolságok lehetővé teszik, hogy az érzékelők (szenzorok) rugalmasan alkalmazhatók legyenek a különböző mérési feladatokhoz. A rendszer ezért ideális a különböző alkalmazásokon dolgozó kutatóintézetek és egyetemek számára.

Mozgások, elmozdulások és nyúlások elemzése három dimenzióban

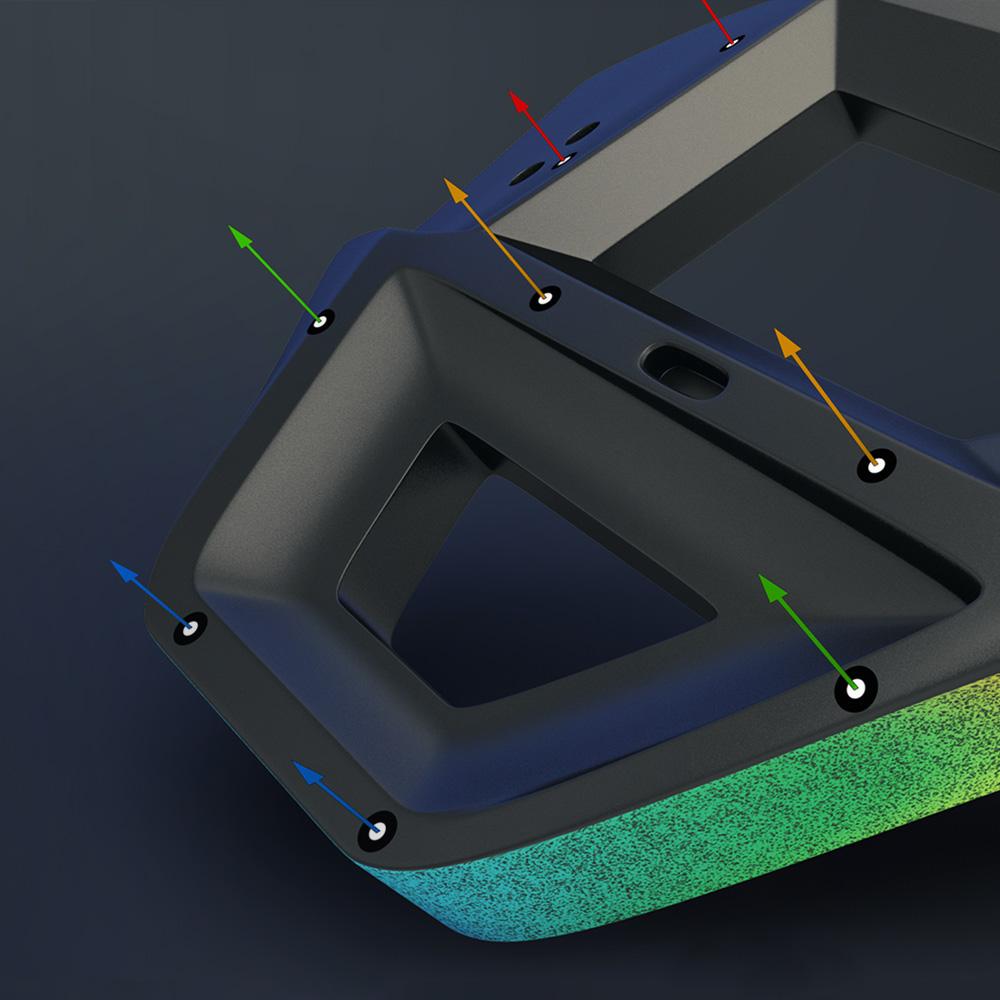

Mérés, elemzés és mérési jegyzőkönyvek folyamatos adatáramlással: Minden ARAMIS rendszer fel van szerelve a ZEISS INSPECT Correlate szoftverrel, amely a teljes vizsgálati folyamat során támogatja Önt. A digitális képkorrelációt és a pontkövető algoritmusokat alkalmazó szoftver rendkívül pontos mérési eredményeket szolgáltat a felületi változásokra vonatkozóan nyúlások, elmozdulások vagy sebességek formájában.

Három, akár 24 megapixeles felbontású kameraváltozat, közvetlenül az érzékelőre szerelhető, változtatható megvilágítási megoldások és a lehetséges mérési térfogatok széles skálája: Az ARAMIS Adjustable érzékelő moduláris felépítése lehetővé teszi az alkatrészek széles skálájából való választást, így a rendszer bármilyen mérési feladathoz beállítható.

Moduláris rendszermegoldás a maximális rugalmasság érdekében

Érzékelő-koncepció

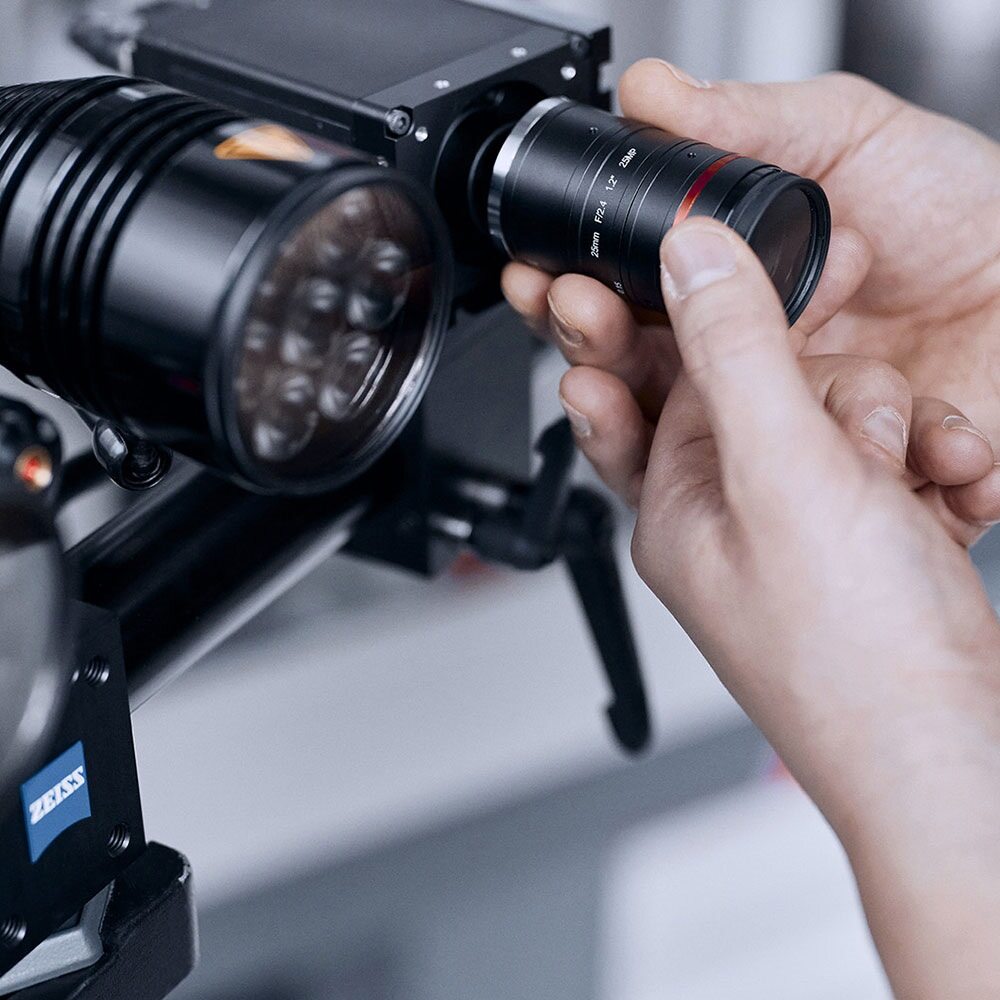

A rugalmas kialakítás az állítható lencsékkel és a változtatható kamera- és mérési távolságokkal a mérési tartományok széles skáláját teszi lehetővé a meghatározott mérési térfogatokon belül.

Minta(Mintadarab)megvilágítás

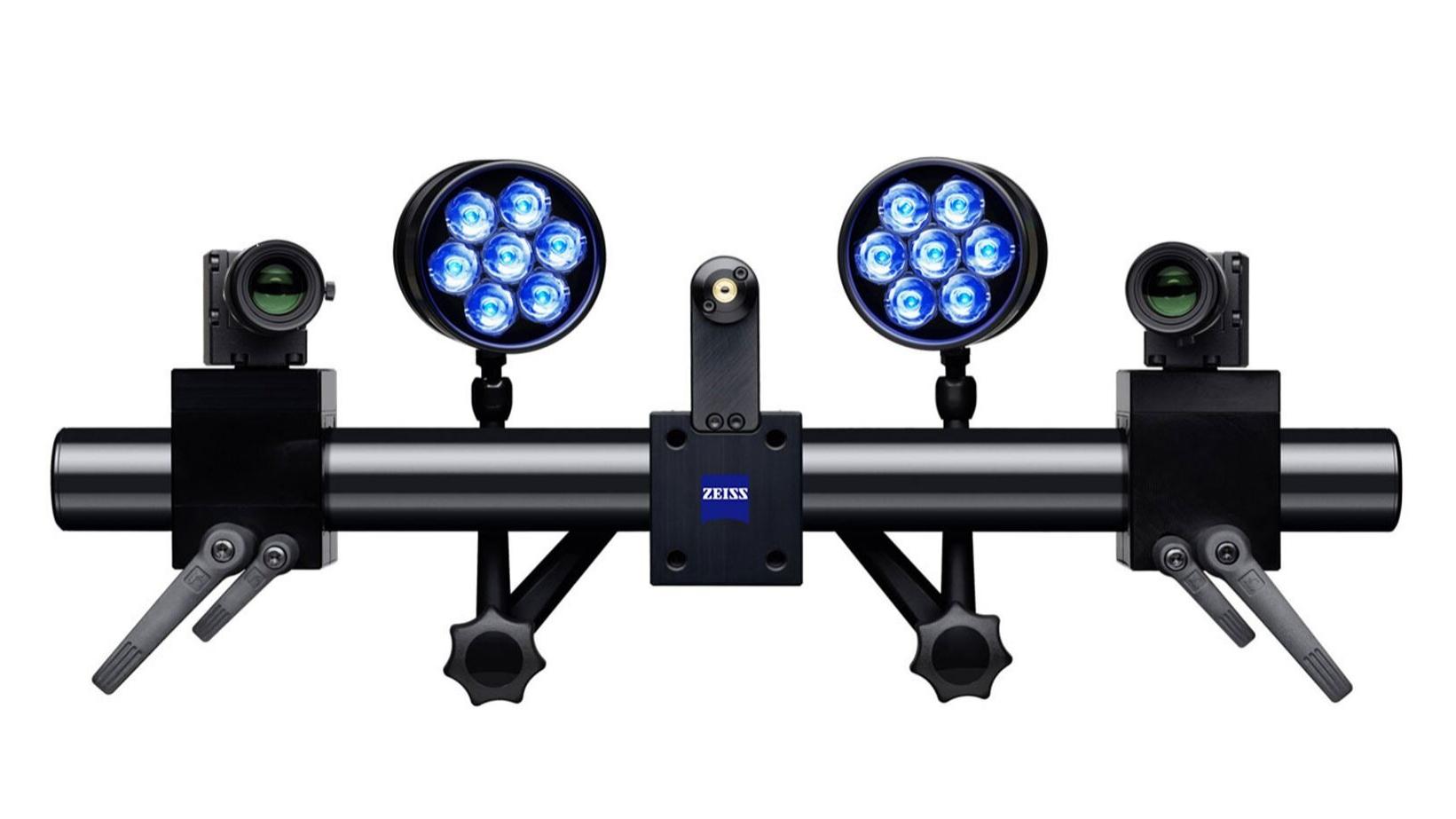

A nagyon kicsi és közepes méretű tárgyak optimális megvilágításához rugalmasan pozicionálható kettős LED-ek vagy a speciálisan kifejlesztett fényvetítő állnak rendelkezésre. A LED-es fénymezők viszont lehetővé teszik a nagyobb mérési objektumok széleskörű megvilágítását. Mindhárom világítási megoldás kékfény-technológiát használ, és egyenletes felületi megvilágítást biztosít.

Kameraváltozatok

A 12 és 24 megapixel közötti, összesen három standard kameraváltozattal és 25 és 2000 fps közötti képkockasebességgel az ARAMIS Adjustable számos kutatási, fejlesztési és ipari alkalmazáshoz készült. Ha 2000 fps feletti képfelvételi sebességre van szükség, a felvételek nagysebességű kamerákkal készíthetők.

ARAMIS Controller

Az ARAMIS Controller az ARAMIS-rendszer fontos összetevője, és az érzékelőnek a vizsgálati környezetbe történő integrálását valósítja meg. A hardverösszetevő megkönnyíti a felhasználó által meghatározott mérési műveletsorok programozását, lehetővé teszi a többérzékelős beállításokat és a külső mérőjelek (pl. erő, hőmérséklet vagy feszültség) képszinkron jelrögzítését. (A hardverkomponens megkönnyíti a felhasználó által definiált mérési sorozatok programozását, lehetővé teszi a több szenzoros beállításokat, és képszinkron jelrögzítést kínál külső mérési jelekről (pl. erő, hőmérséklet vagy feszültség) )

Tapintófej

Ha a felületi mérések mellett érintéses 3D-s mérésekre is szükség van, mérőfej használható. Ezt az ARAMIS rendszer optikailag követi, és lehetővé teszi a koordináták és szabványos geometriák, például síkok, vonalak és kör alakú furatok középpontjainak rögzítését olyan területeken, amelyek optikailag nehezen hozzáférhetőek.

Tanúsított minőség

Az ARAMIS érzékelők minőségét és teljesítményét szabványosított átvételi eljárással ellenőrzik. Az átvételi eljárás a VDI 2634-1 és 2626 irányelveken alapul, és a szállítási folyamat szerves részét képezi. Az ügyfelek átvételi tanúsítványt kapnak a megvásárolt érzékelőről, DAkkS tanúsítványt a használt optikai skáláról és egy részletes folyamatleírást

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Az ARAMIS számos iparág számára kínál megoldásokat

Autóipari technológiák

Legyen szó akár e-mobilitásról, könnyűszerkezetes építésről vagy klasszikus járműfejlesztési szakterületekről: Az ARAMIS 3D-s mérési adatai segítségével az OEM-ek és a szolgáltatók megbízhatóan teljesíthetik a biztonságra, a működésre és az élettartamra vonatkozó magas követelményeket.

Bővebben

Repülőgépipar és űrrepülés

A repülési és űrrepülési ágazatban (repülőgépiparban) az ARAMIS nélkülözhetetlen mérőrendszerként jelent meg az összes anyag jellemzéséhez, a prototípusok teszteléséhez, valamint az alkatrészek és szerkezeti elemek stabilitásának értékeléséhez.

Bővebben

Elektronika

Az ARAMIS pontosan azt a versenyelőnyt kínálja, amelyre a vállalatoknak szükségük van egy ilyen gyorsan változó iparágban: nagyobb hatékonyságot a termékfejlesztésben, valamint alapvető szakértői ismereteket az anyagok és alkatrészek terén.

Bővebben

Gyógyászati technológia

Az optikai 3D-s méréstechnika értékes betekintést nyújt az új anyagok kutatásába, valamint az ortopédiai implantátumok és sporttermékek fejlesztésébe.

Bővebben

Áram- és energiaszolgáltatás

Az ARAMIS pontos mérési adatokat szolgáltat a nyúlásokról, elmozdulásokról és alakváltozásokról, amelyeket az energiatermelő vállalatok rendszereik optimalizálására és a biztonságos működés biztosítására használhatnak.

Bővebben

Építőmérnöki szakma

Az optikai méréstechnikát széles körben alkalmazzák az építőmérnöki területen. Segít a kutatóknak abban, hogy gyorsabban, megbízhatóbban és költséghatékonyabban jussanak a kívánt mérési eredményekhez.

Bővebben

Alkalmazási területek

Anyagjellemzés

Az ARAMIS precíz, teljes mérési mezőre kiterjedő mérési eredményei javítják az anyagi paraméterek pontosságát. A meglévő értékelési módszerek optimalizálhatók, és ezáltal megbízhatóbbá válnak, mint például az áramlás meghatározása és az alakítási határgörbék kialakítása. Egyes anyagvizsgálatok csak azért lehetségesek, mert az ARAMIS mérések érintésmentes módszerrel történnek, és az eredmények nagy térbeli felbontásúak. Ezek húzó-, nyíró-, nyomó- és hárompontos hajlítóvizsgálatokhoz, valamint nagy sebességű és hőmérséklettel kapcsolatos tesztekhez használhatók.

Prototípusok, alkatrészek és szerkezeti elemek tesztelése

Az ARAMIS merevségi elemzésekre, rezgéselemzésekre, kifáradási szilárdsági vizsgálatokra és ütközésvizsgálatokra (?töréstesztekre?) használható. A mérési eredmények képezik a termék élettartam-előrejelzései vagy terhelési határértékei meghatározásának és a geometria-elrendezés optimalizálásának alapját. A terheléses vizsgálat során a rendszer rögzíti a valós alkatrészgeometriát, beleértve a nemlineáris deformációs viselkedést is, és lehetővé teszi a közvetlen összehasonlítást a FEM-adatokkal.

Numerikus szimulációk ellenőrzése

Az ARAMIS érzékelők információt szolgáltatnak az anyagtulajdonságokról, az alkatrészek alakváltozási viselkedéséről és a vizsgálati elrendezések peremfeltételeiről. Ezek a szimulációs modellek bemeneti paraméterei, valamint az optimalizáláshoz és ellenőrzéshez használt összehasonlító változók. A szoftver lehetővé teszi az ABAQUS, PAMSTAMP, LS-DYNA és ANSYS, AUTOFORM FE adatok importálását, valamint azok 3D-s térbeli és mérési adatokhoz való igazítását.

Bővebben

Az ARAMIS Adjustable műszaki adatai

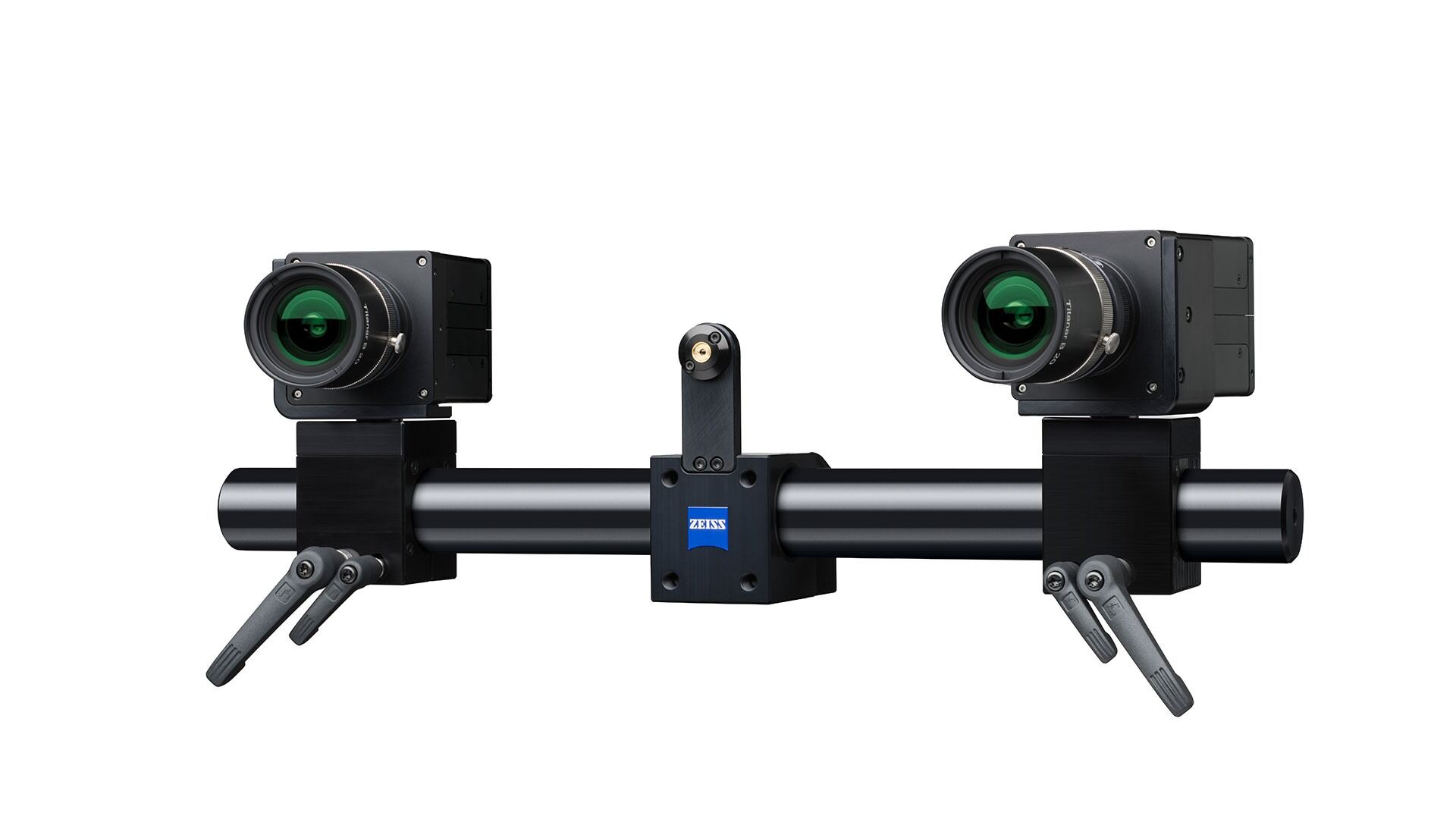

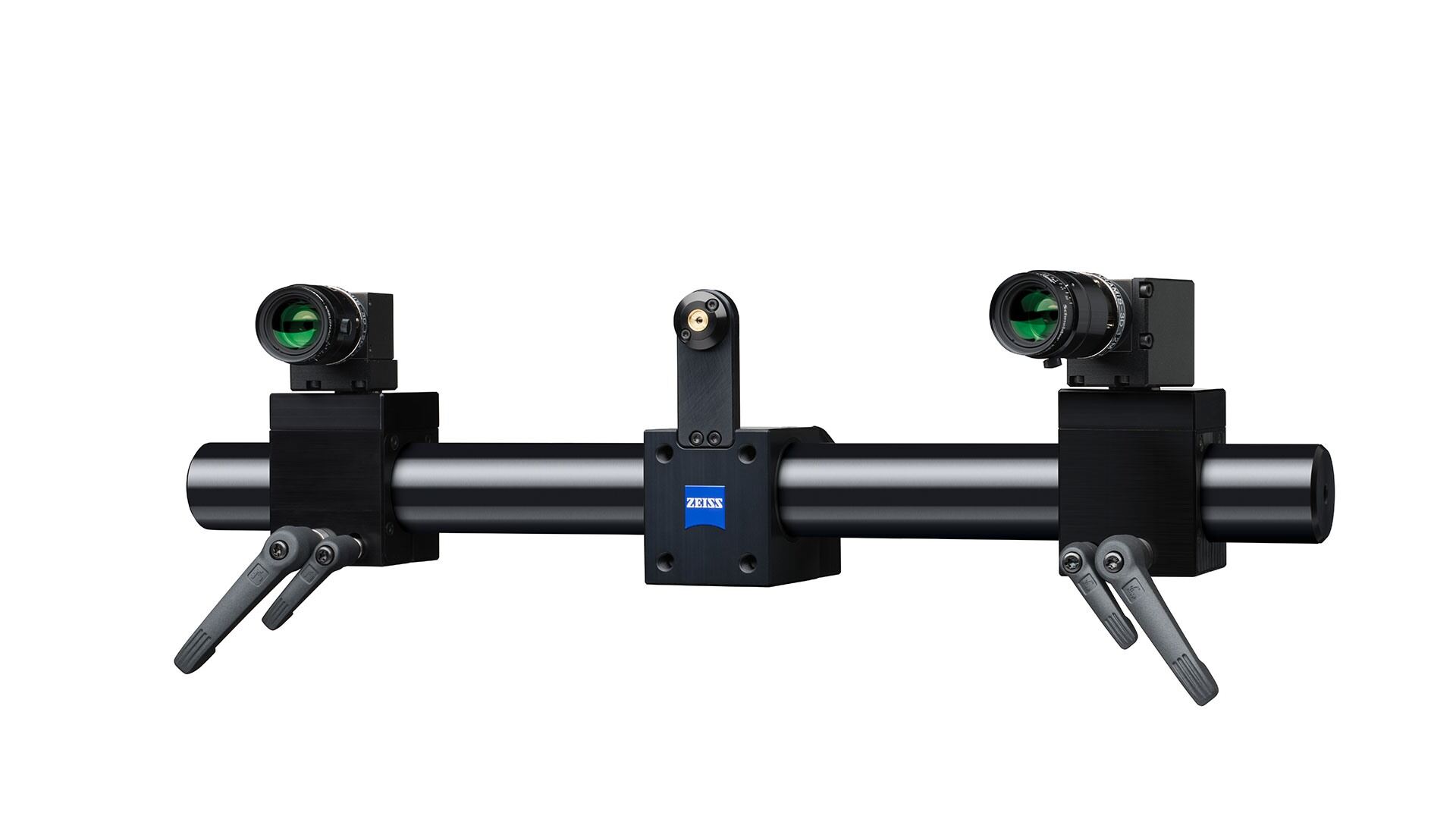

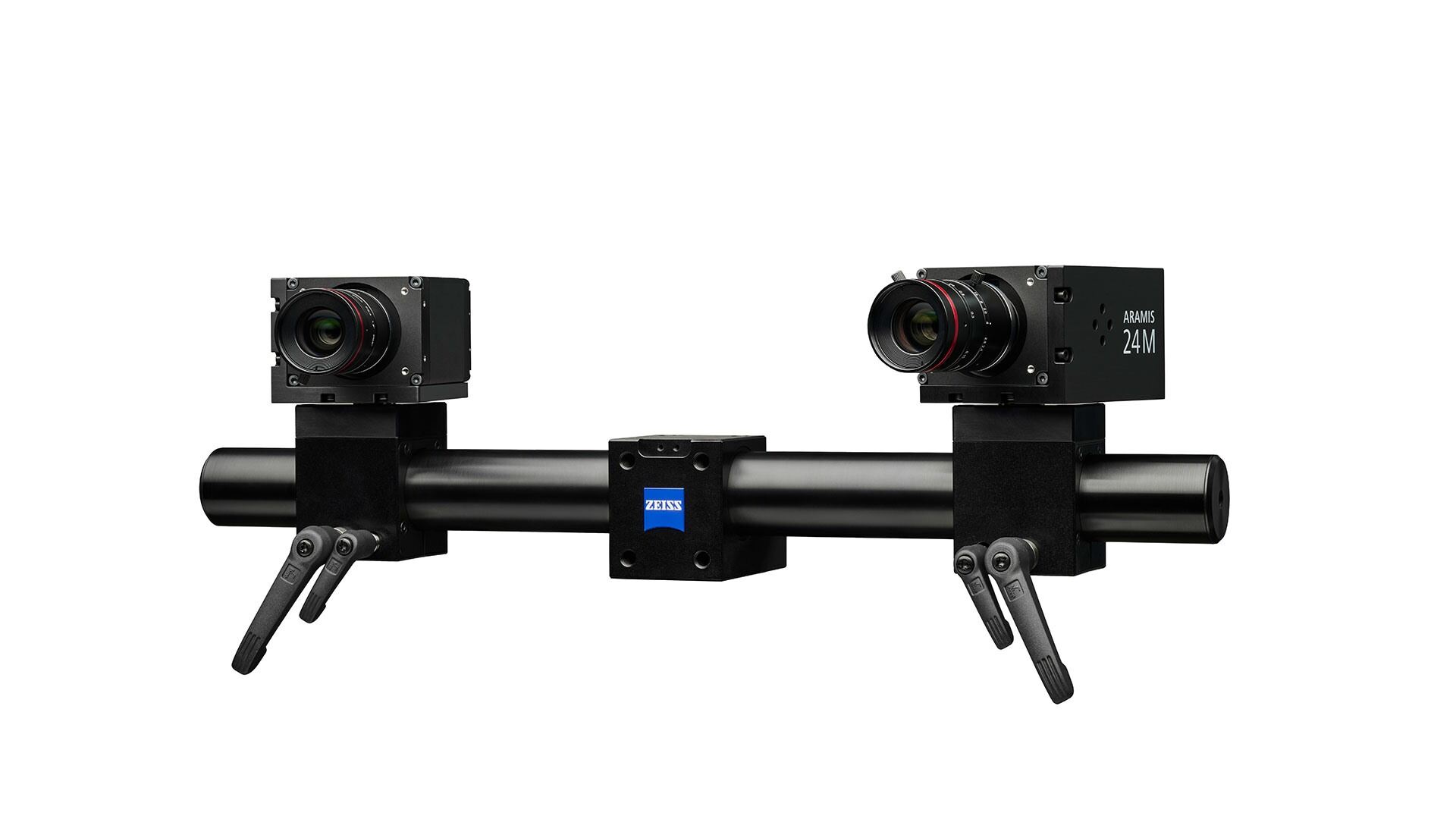

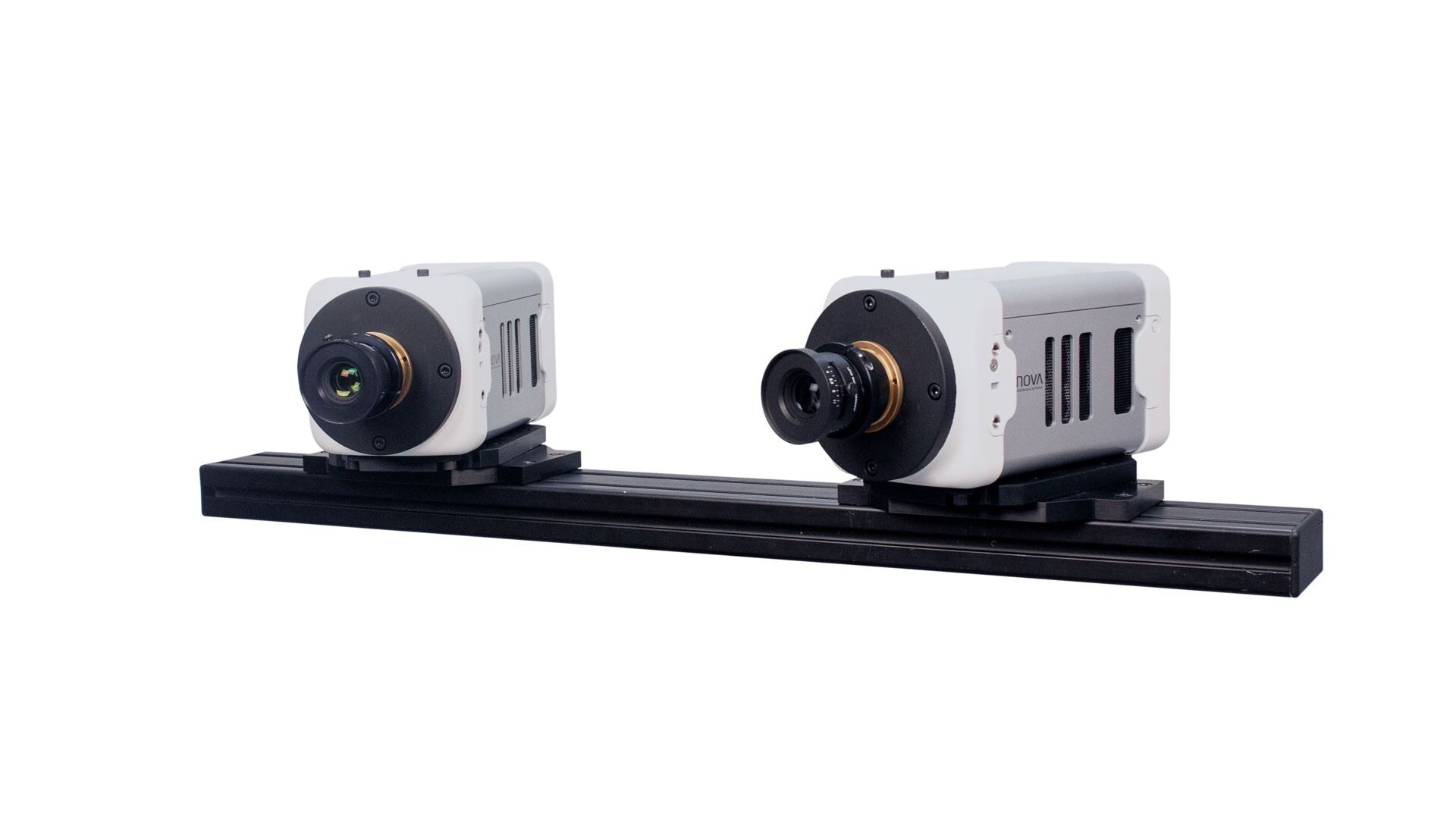

	ARAMIS állítható 12M (2D/3D)	ARAMIS állítható 24M (3D)	ARAMIS Adjustable SRX (3D)	ARAMIS High Speed (2D/3D)
Kategória
Kamera felbontása	4096 x 3000 képpont	5312 x 4448 képpont	4096 x 3068 képpont	1024 x 1024 képpont
Maximális képkockasebesség (fps)	25 fps (akár 150 fps)	100 fps (akár 360 fps)	335 fps (akár 2000 fps)	pl. 6400 fps (akár 200 000 fps) pl. 18 750 fps (akár 1 100 000 fps)
Standard mérési térfogat* Hossz x szélesség (mm)	20 x 15 mm és 5000 x 4000 mm között	20 x 18 mm és 5000 x 4500 mm között	33 x 25 mm és 5000 x 4000 mm között	15 x 15 mm és 5000 x 5000 mm között
		Tudjon meg többet

* Kisebb vagy nagyobb mérési térfogatok speciális megoldásként megvalósíthatók az ARAMIS Adjustable segítségével. Ha bármilyen kérdése van az ilyen speciális megoldásokkal kapcsolatban, forduljon szakértőinkhez
