Hairpinek minőségbiztosítása

Geometriai vizsgálat és érintésmentes digitalizálás

A rendkívül érzékeny hairpinek minőségének és megbízhatóságának biztosítása

Méretbeli integritás és megfelelő pozicionálás

Az elektromos járművek gyártása során a vezetékeket hajtű alakúra hajlítják. Ezek a hairpinek egy négyszögletes rézhuzalból állnak, és szigetelőréteggel vannak bevonva. Mivel erősen hajlamosak az alakváltozásra, és nehéz hegeszteni a végeiket, az állórész összeszerelési folyamata során ellenőrizni kell a hairpinek méreteit és elhelyezkedésüket. 

A hairpinekkel kapcsolatos legfontosabb minőségi kihívások

Geometriai vizsgálat és bevonatminőség

Hairpin gyártás

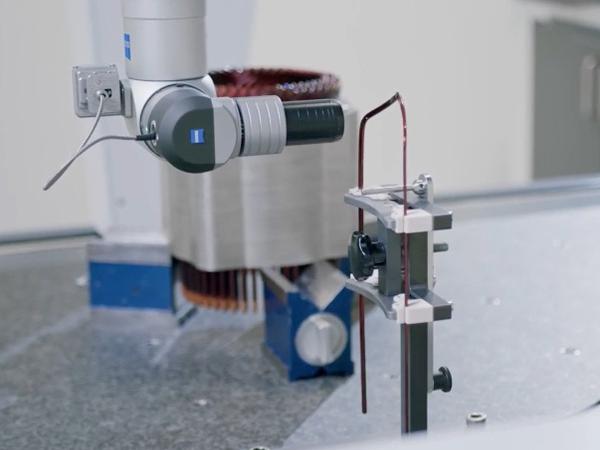

Minden hairpin rugalmas szerkezetű, és érzékeny lakkréteggel van bevonva. Ezek a jellemzők kihívást jelentenek a megbízható érintéses vizsgálat számára. A hairpin alakjának és a lakkvastagságának pontos mérésére egy konfokális fényérzékelővel vagy lézeres háromszögelési optikai érzékelővel felszerelt automatizált ZEISS koordináta-mérőgép az egyik lehetőség.

Érzékeny szerkezetek érintésmentes digitalizálása

Hairpin gyártás

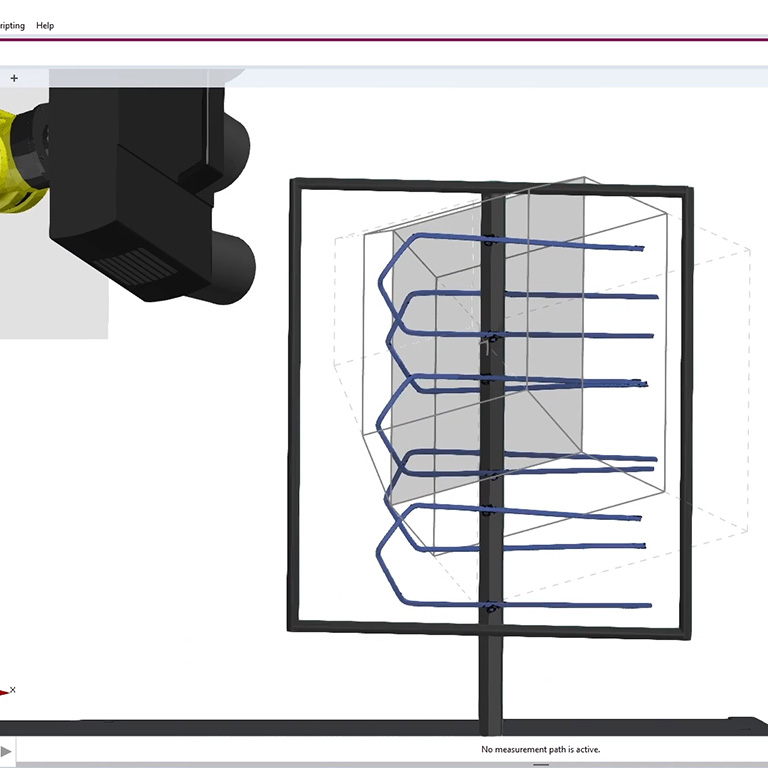

Az optikai mérőeszközök ideálisak az érintésre rendkívül érzékeny huzalokat tartalmazó hairpinek minőségellenőrzésére. Ezenkívül a hairpinek geometriája és helyzete csak a teljes mérési mezőre kiterjedő 3D-s adatokkal hitelesíthető. Az optikai 3D-s mérőgép egy kattintással rögzíti az egyes hairpinek és a teljes állórész szabad formájú 3D-s koordinátáit. A szoftver ezután másodperceken belül megjeleníti a nagy felbontású minőségi információkat.

Hairpinek hajlítási tervezési minősége

Hairpinek digitalizálása

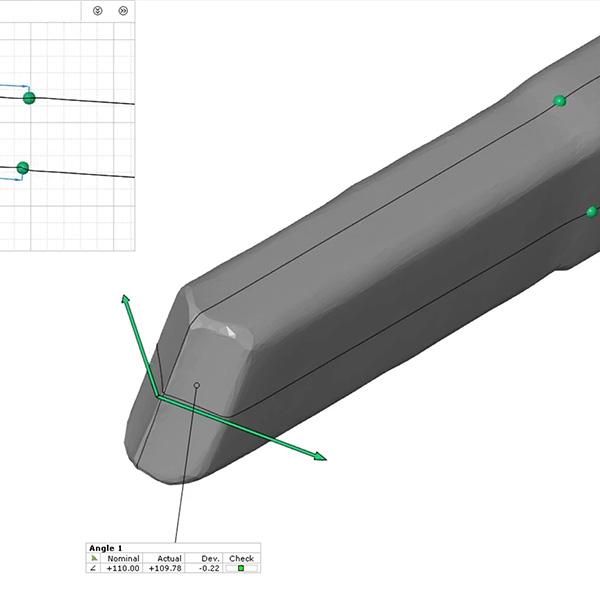

A hairpin kialakítást nem csupán egy CAD-modell határozza meg, hanem ehelyett számos ciklusban, a hajlítási paraméterek konfigurálásával fejlesztik ki. A CAD-modelleket be kell szkennelni és elő kell állítani, hogy a kész hairpineket ki lehessen értékelni a mester pin képest. A sávvetítés és a lézeres háromszögelés nagy felbontású pontfelhőket generál a hairpinekről, amelyeket a ZEISS REVERSE ENGINEERING szoftver gyorsan kiváló minőségű CAD-modellekké alakít.

Extra betekintés a hairpinek minőségbiztosításába

Hairpin mérése
Többféle mérési feladat kezelése precíziós ZEISS technológiával

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
