Vizsgálattervezés CAD-modellen a hatékony vizsgálatokhoz

A méréstechnikai mérnök gyakran akkor végzi el a vizsgálattervezést, amikor az elsődarab próbagyártása folyik. Ehhez a mérnök megméri a darab vizsgálati jellemzőit, például távolságokat, szögeket vagy a GD&T tűréseket. Ezeket a vizsgálati jellemzőket azután gyakran továbbítják a 2D-s tervrajzról a mérési tervre. Ez a mérési terv képezi a vizsgálat alapját. Attól függően, hogy mennyi vizsgálati jellemzőt rögzítettek, ez a folyamat sok időbe telhet, és kézimunka-igénye miatt hibalehetőségekkel jár.

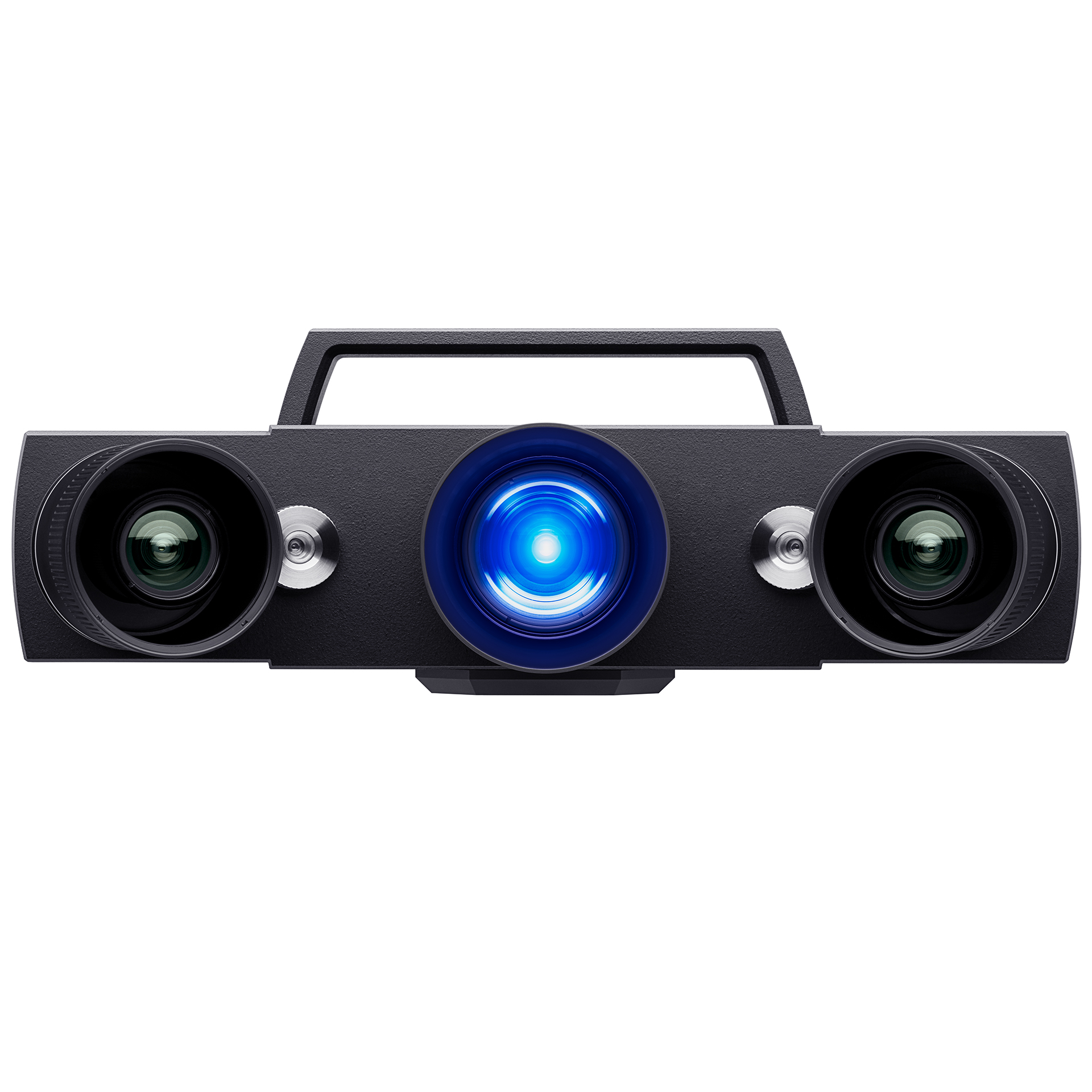

ATOS rendszer használatával ez elkerülhető. Az ATOS segítségével már a tervezés során gondolni lehet a vizsgálatra. A tervező közvetlenül megadja a modell CAD-adatait a szükséges vizsgálati jellemzőkkel együtt. Alternatívaként a 3D-s mérés közvetlenül a CAD-adatkészleten is megtervezhető egy szabványosított mérési terv vagy PMI vizsgálati funkciók segítségével. Ezért a 2D-s tervrajzok feleslegessé válnak a vizsgálat tervezése szempontjából.

A felhasználó importálja a vizsgálati jellemzőket tartalmazó CAD-adatkészletet az ATOS szoftverbe. Amikor elkészül az első darab a próbagyártásban, a technikus egy gombnyomással beszkennelheti azt, és azonnal elvégezheti a vizsgálatot.

Összefoglalás: Így a vizsgálat már jóval az első darab legyártása előtt megtervezhető. A CAD-adatkészletben már minden olyan mért paramétert meghatároztak, amely a teljes következő folyamat során felhasználható. Ez az Ipar 4.0 esetében előfeltétel.
