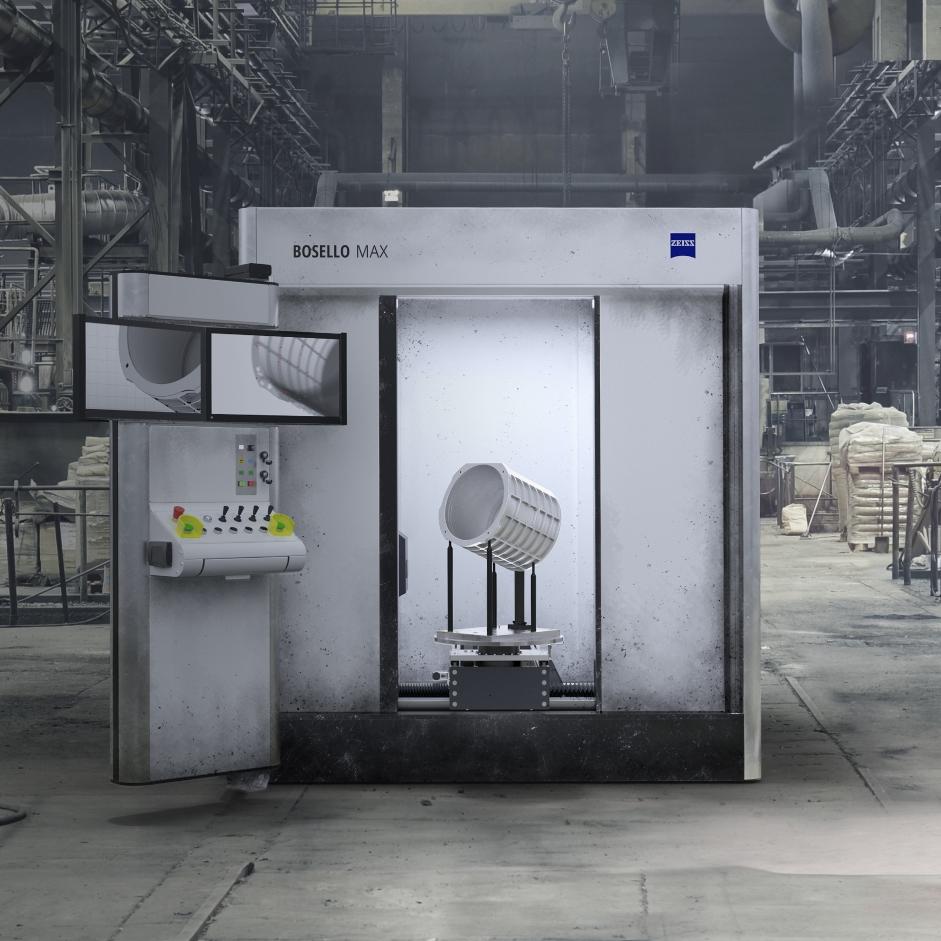

ZEISS röntgenes sorozat könnyűfémöntéshez

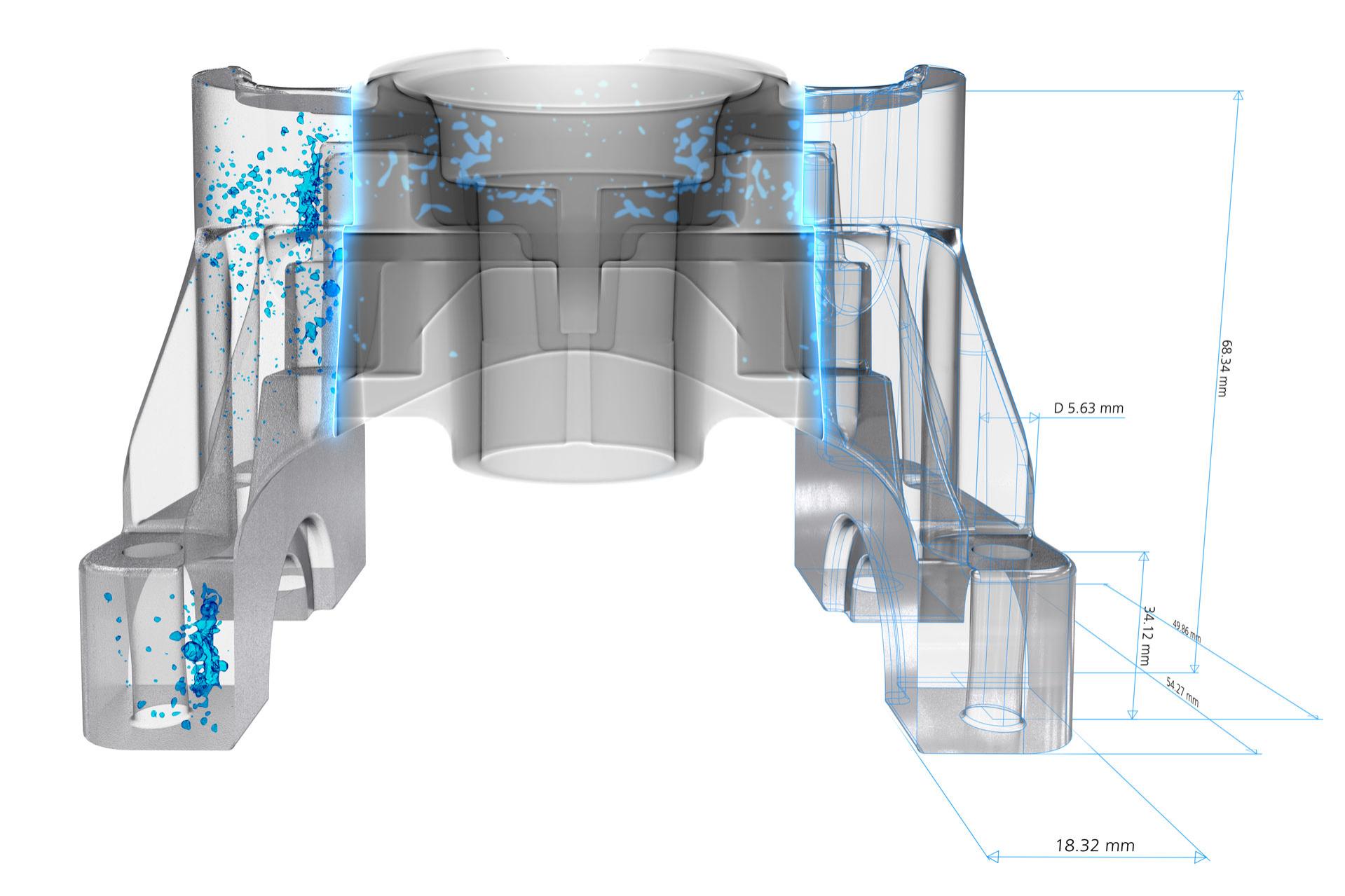

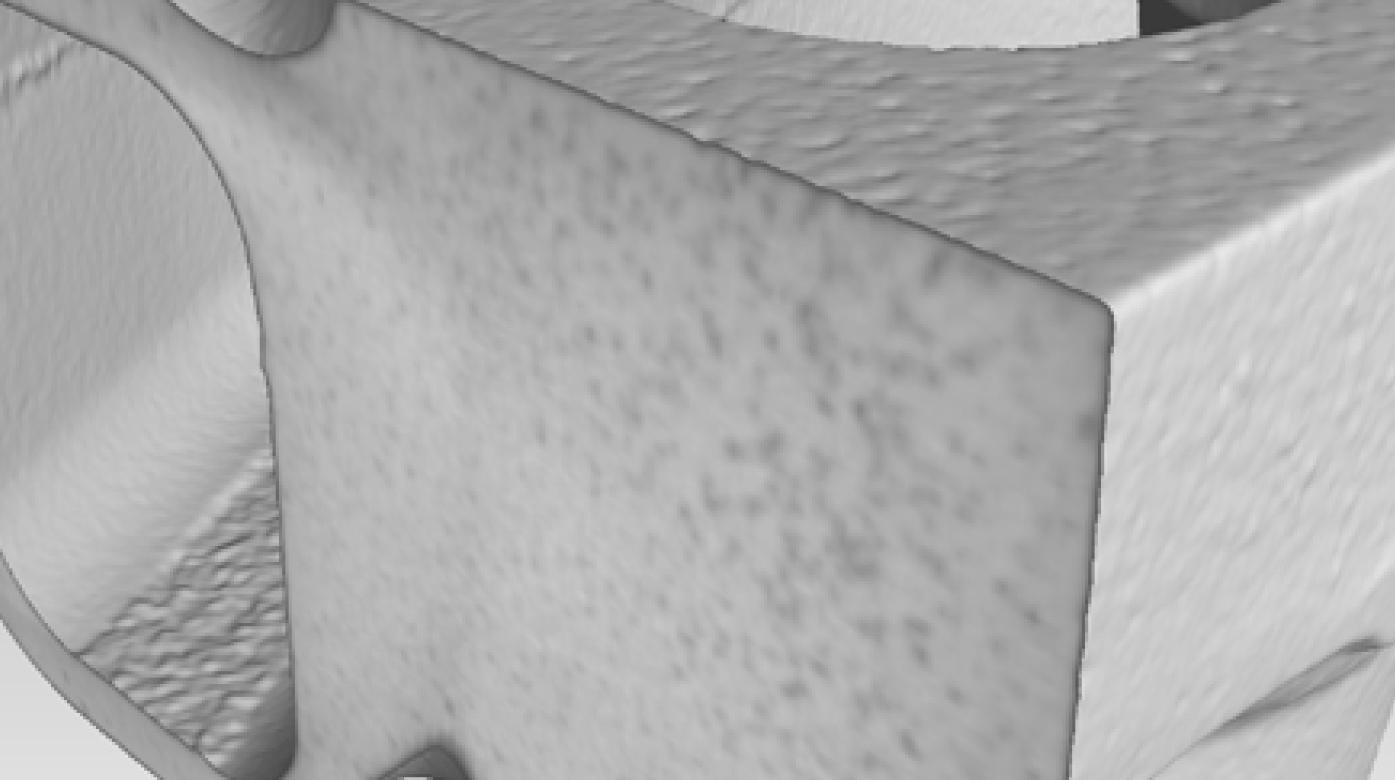

A pórusok gömb alakú gázzárványok, amelyeket például a leválasztószerek gázzá alakulása okoz, vagy a présszerszám nem megfelelő szellőzése miatt keletkeznek.

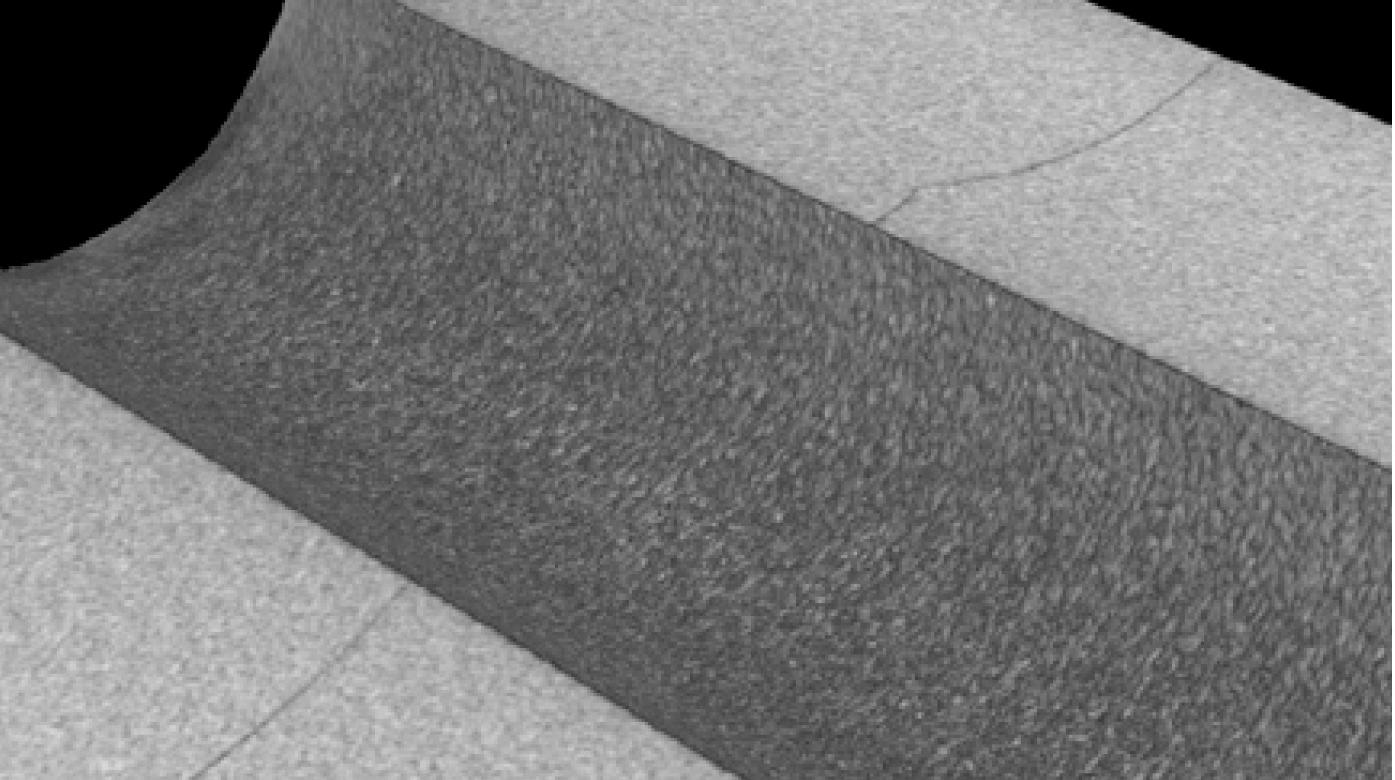

A szennyeződés és a túl nagy beömlési sebesség például szerkezetrepedést vagy hő okozta anyagkifáradást okozhat.

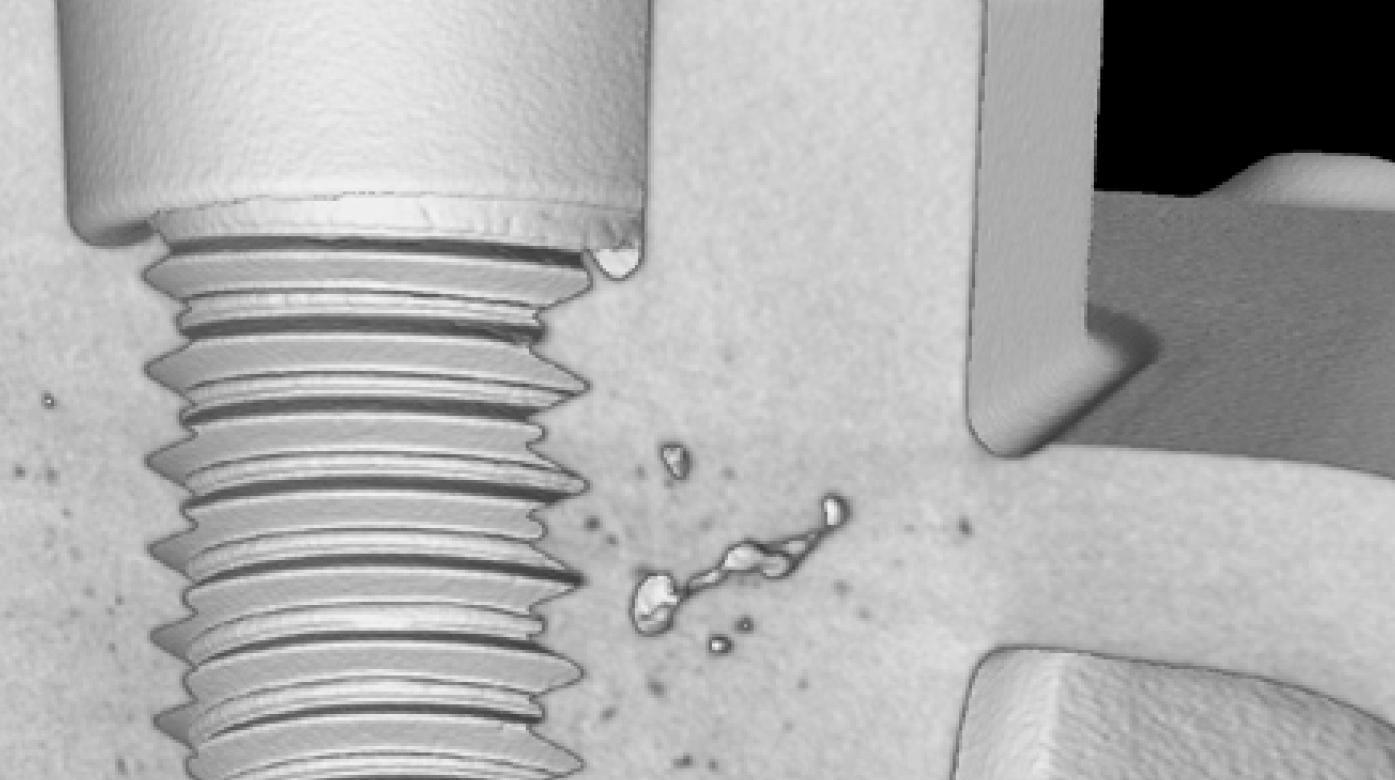

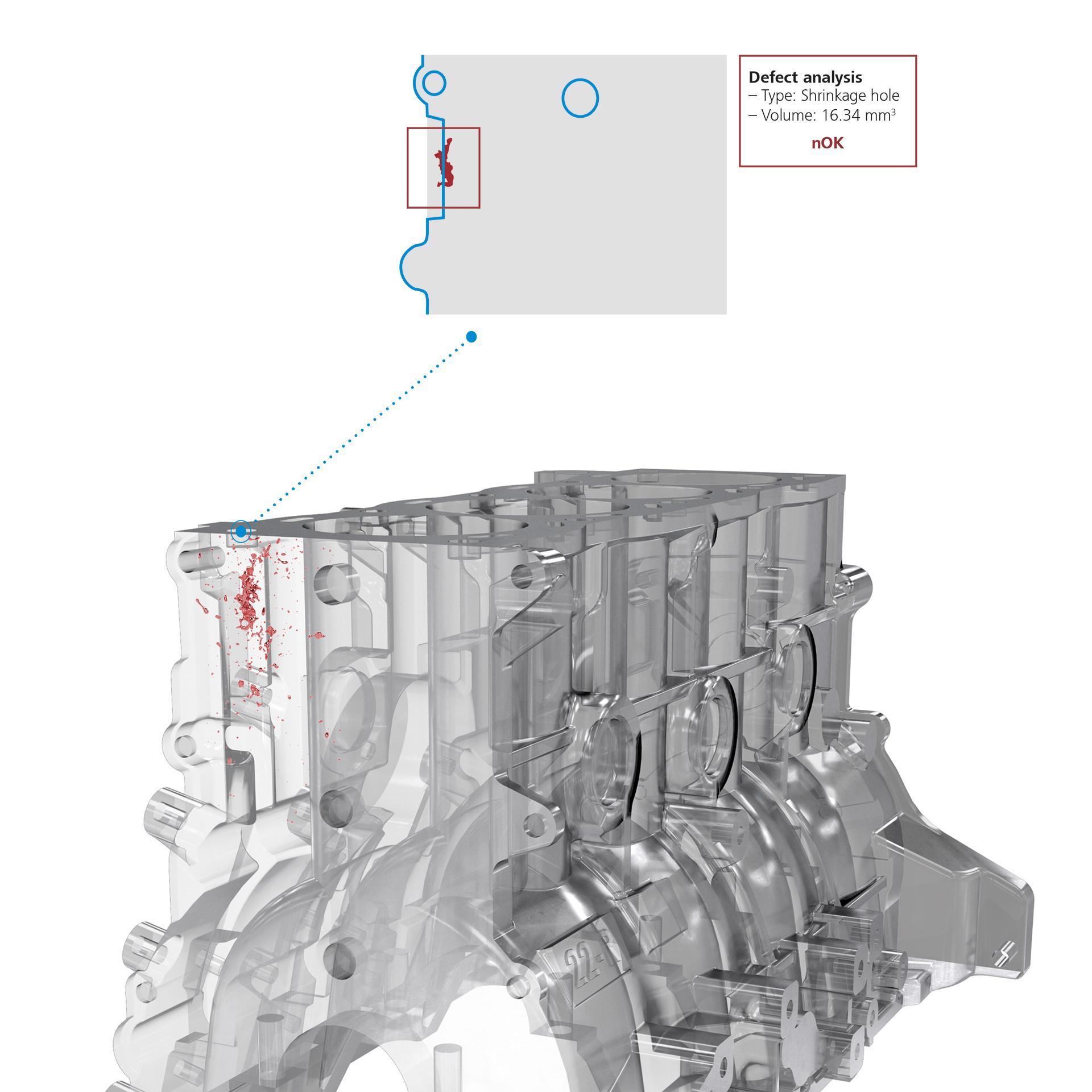

A zsugorodási üregek éles szélű, gázmentes üregek, amelyek gyakran egymáshoz kapcsolódnak. Az anyag megszilárdulásakor alakulnak ki. Ennek oka például a túl alacsony utónyomás vagy a beömlőnyílás nem optimális pozíciója.

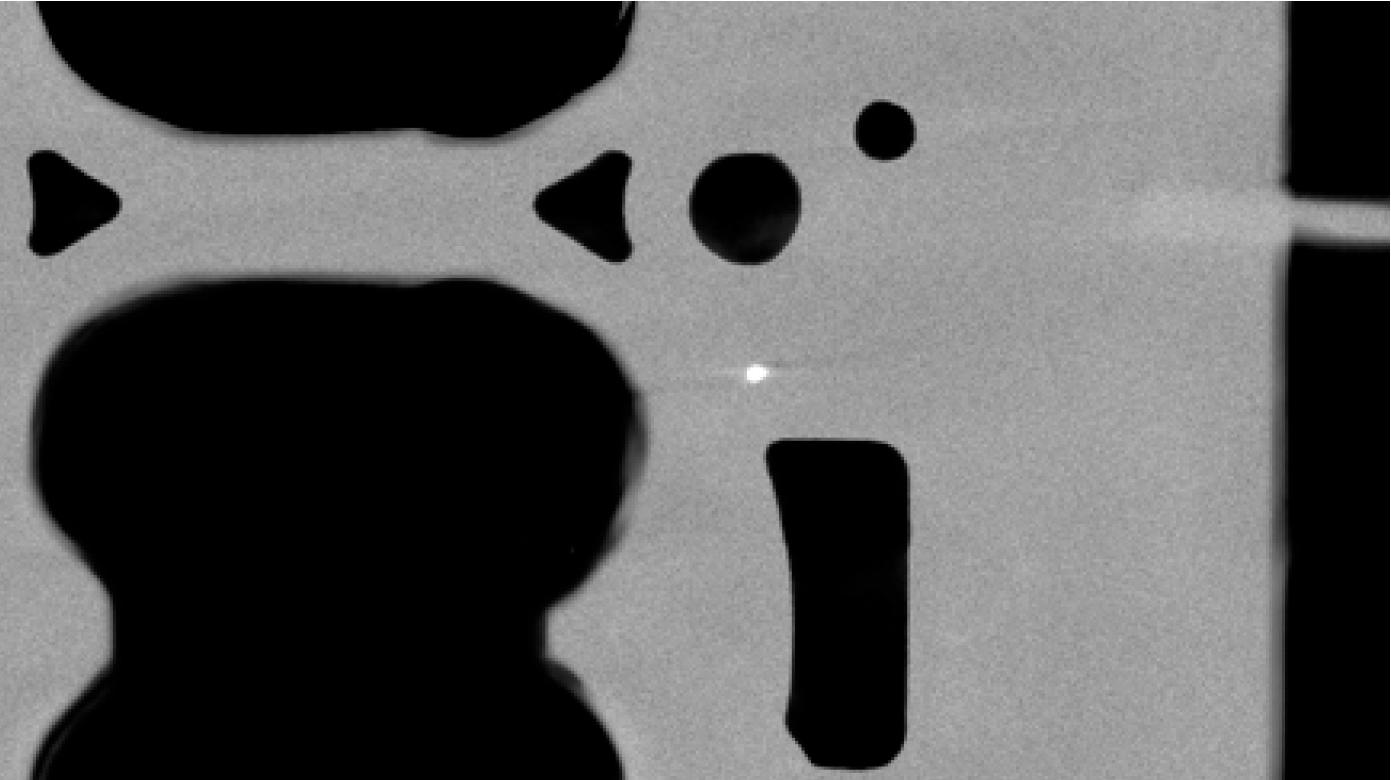

A zárványok olyan anyagösszetevők, amelyek általában szilárdabbak, mint az alapanyag. Ezeket például a szennyezett öntőanyag okozhatja.

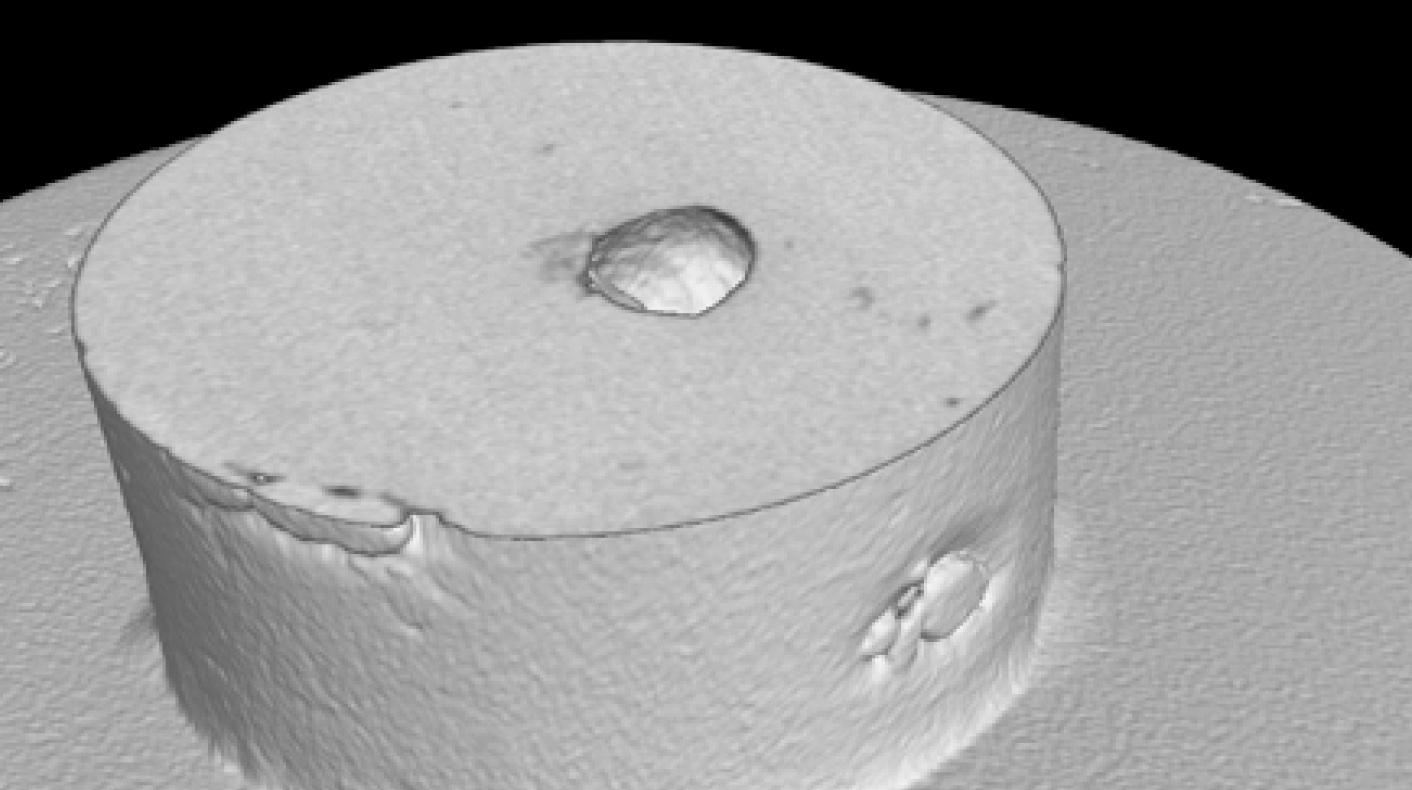

Ez a hiba olyan vonalak vagy vájatok összefoglaló neve, amelyek oka a túl alacsony öntési vagy egybeolvadási hőmérséklet, illetve néha az, ha túl hosszú ideig tart az öntőformába betöltés.

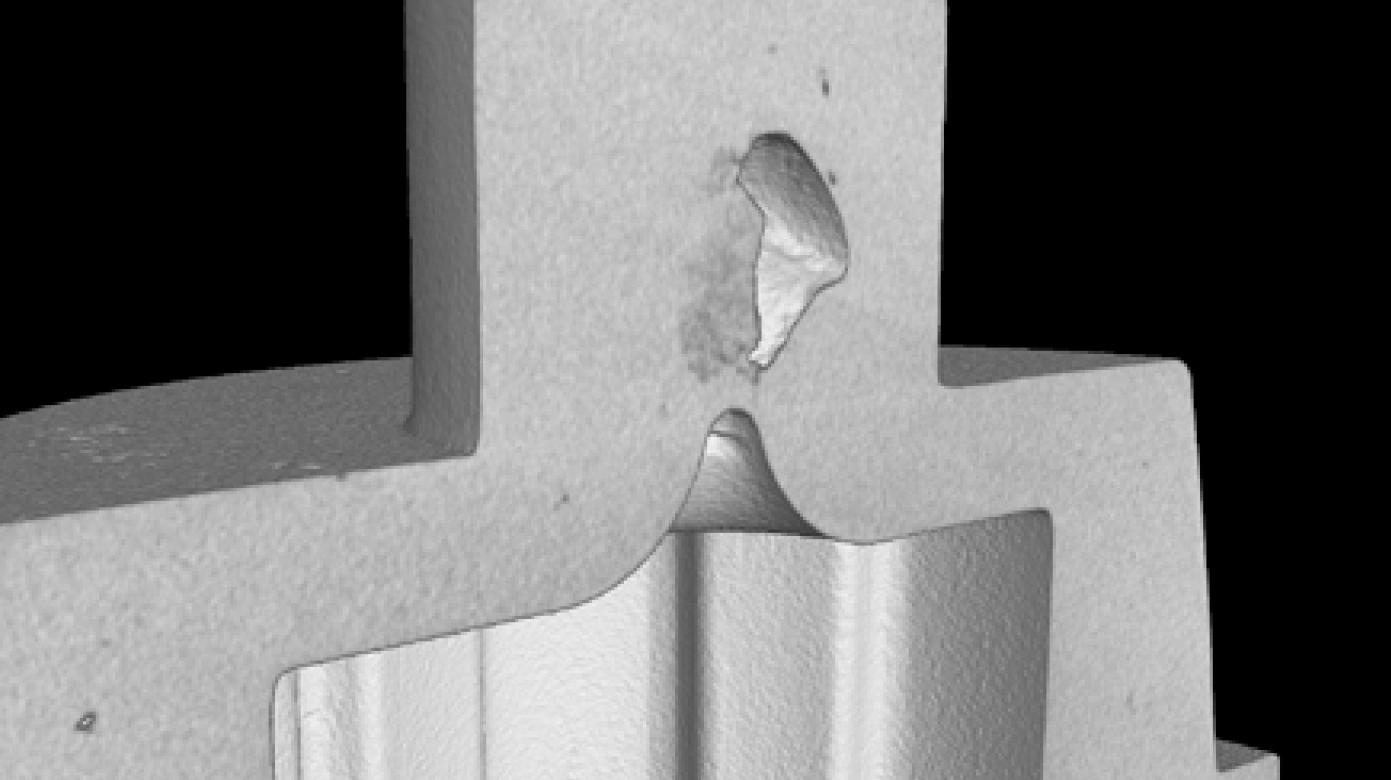

Ez a hiba az öntvény azon területeire utal, amelyek egyáltalán nincsenek, vagy nem teljesen vannak kitöltve, vagy amelyek körvonalai nem egyértelműen alakultak ki, például elégtelen dugattyúsebesség vagy elégtelen utónyomás miatt.

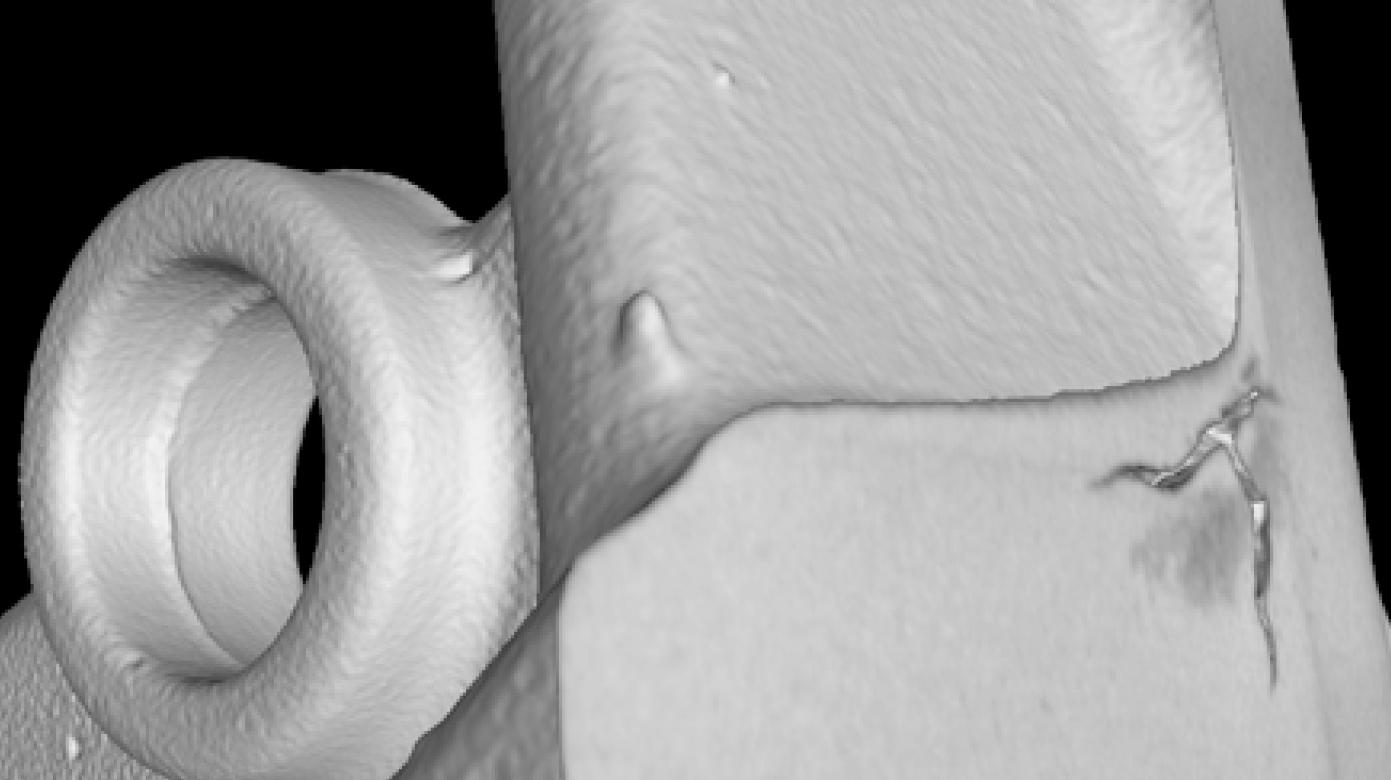

A szivacsos területek az apró pórusok vagy zsugorodási üregek felhalmozódása, ami súlyos mértékben ronthatja az öntvény szilárdságát.

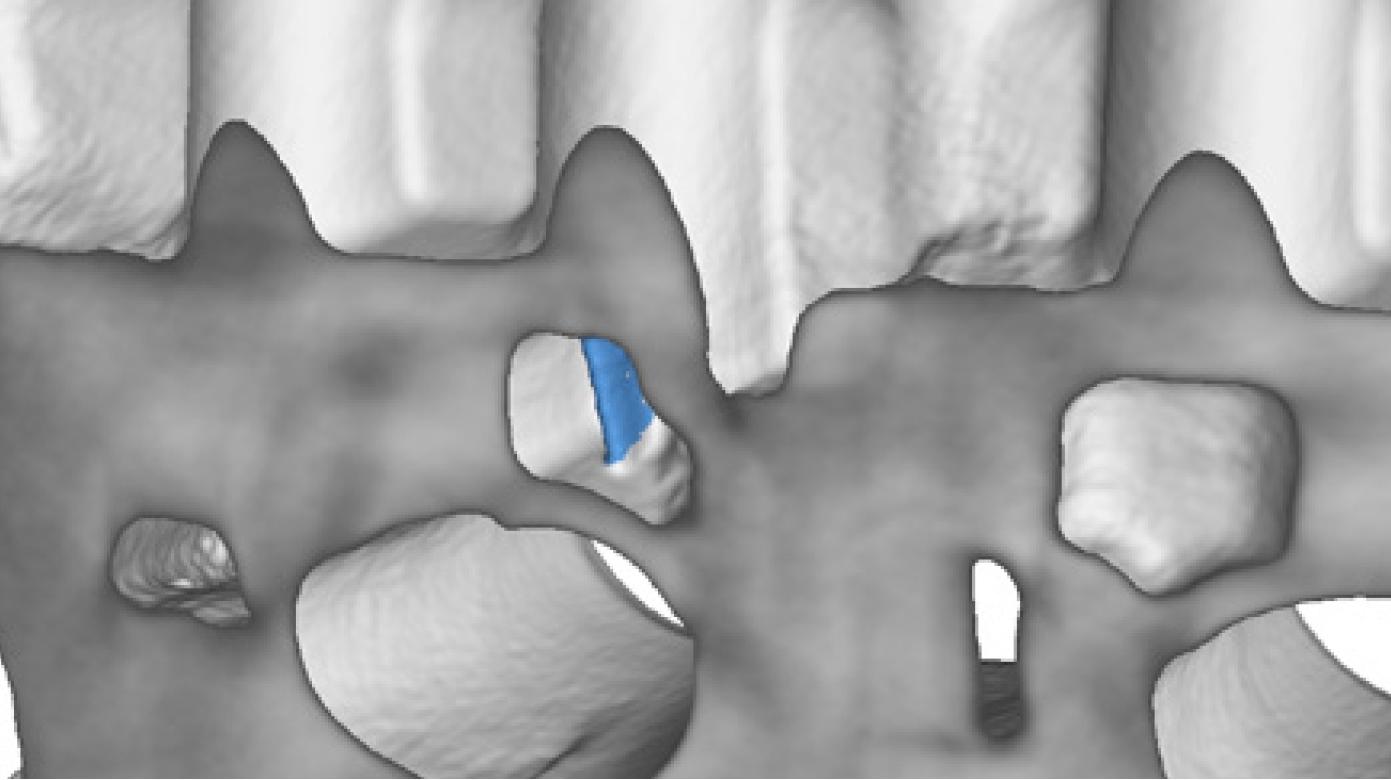

A homokmag törését vagy szétesését például a nem optimális anyagösszetételű öntőforma vagy az öntőanyagra ható túl nagy hőterhelés okozhatja. Ez megváltoztatja az öntőforma szerkezetét, így az öntvényalkatrész formái nem lesznek megfelelőek.

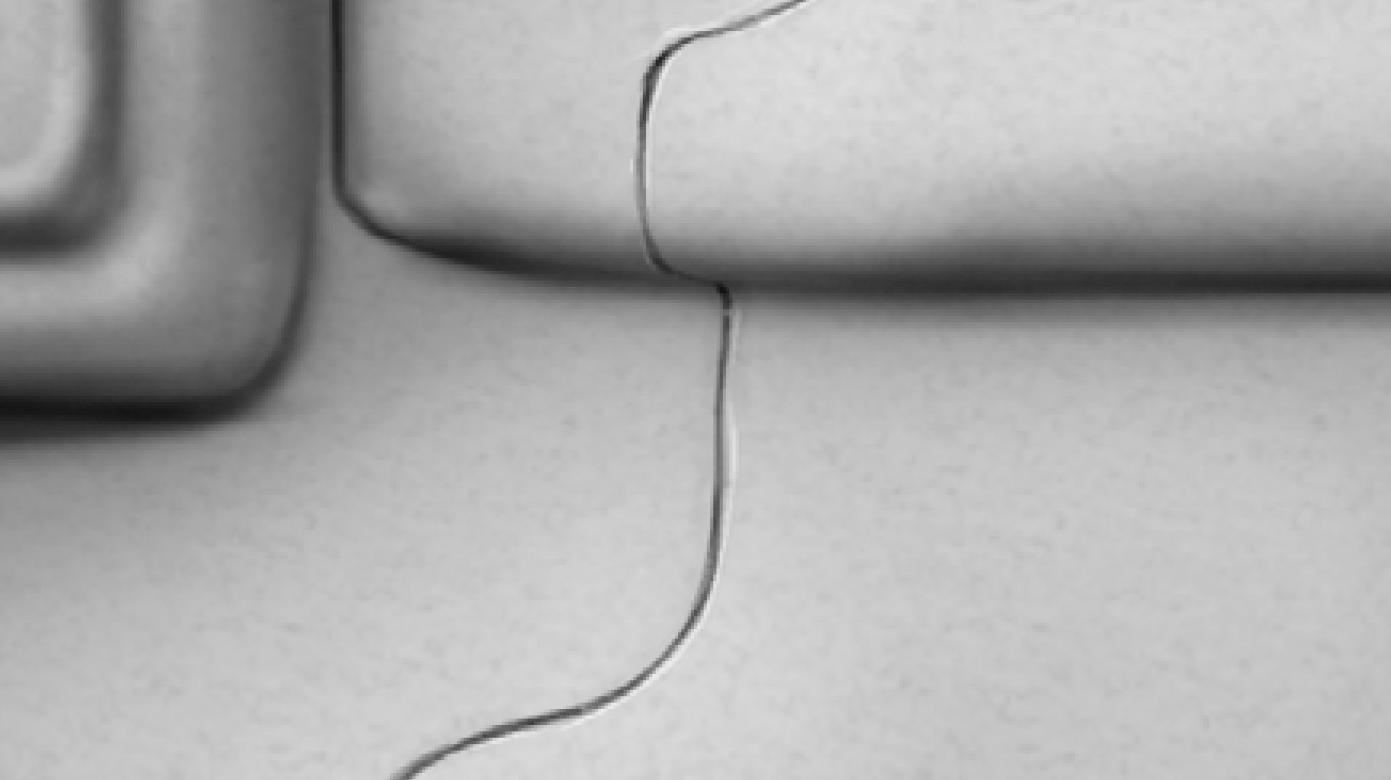

A sorják az öntvényen található vékony fóliaszerű rétegek, amelyeket például a túl nagy beömlési sebesség vagy a helytelenül beállított befogóegység okoz.

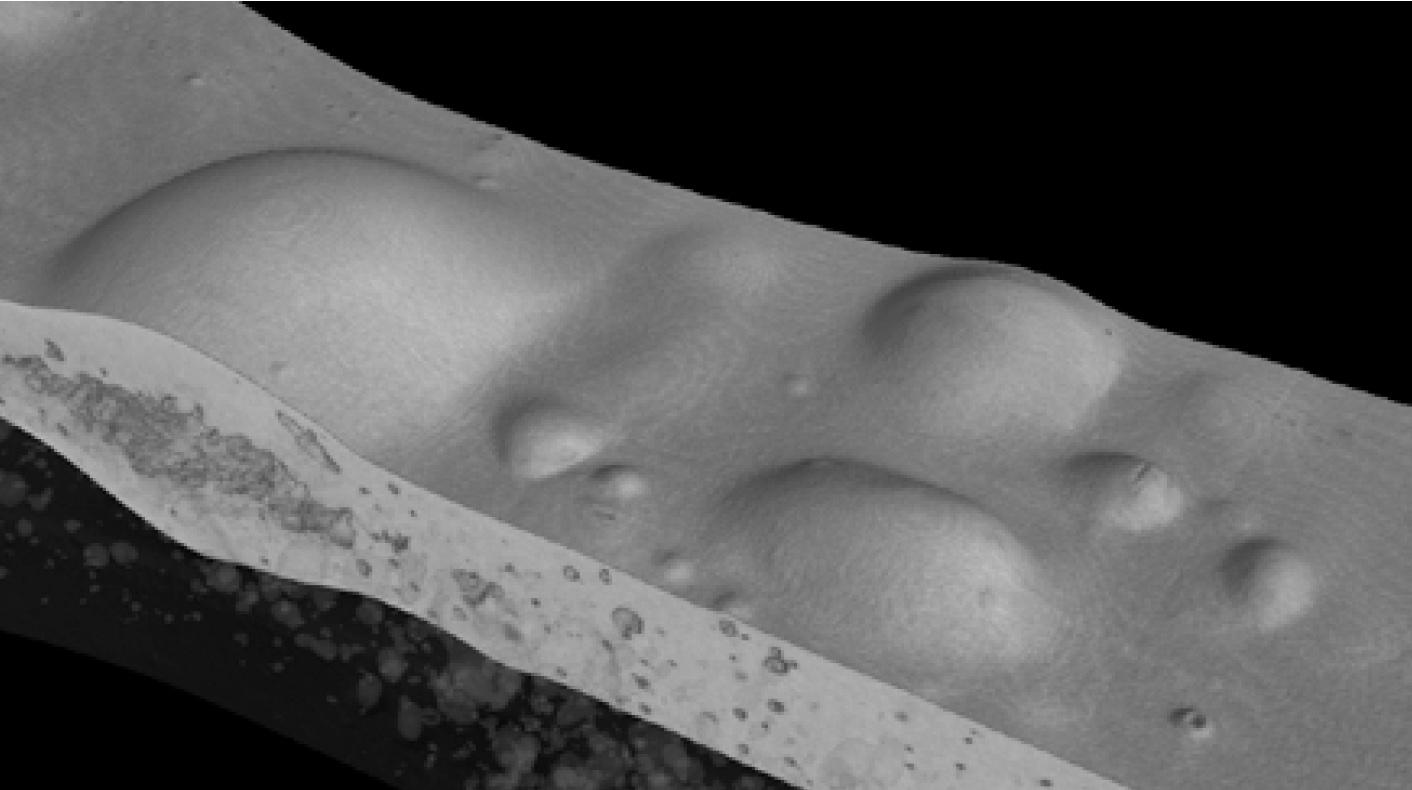

Az öntvény felületén hólyagok formájában megjelenő kiemelkedések oka például a túl magas öntési hőmérséklet, vagy a második fázisban a dugattyú túl nagy sebessége.

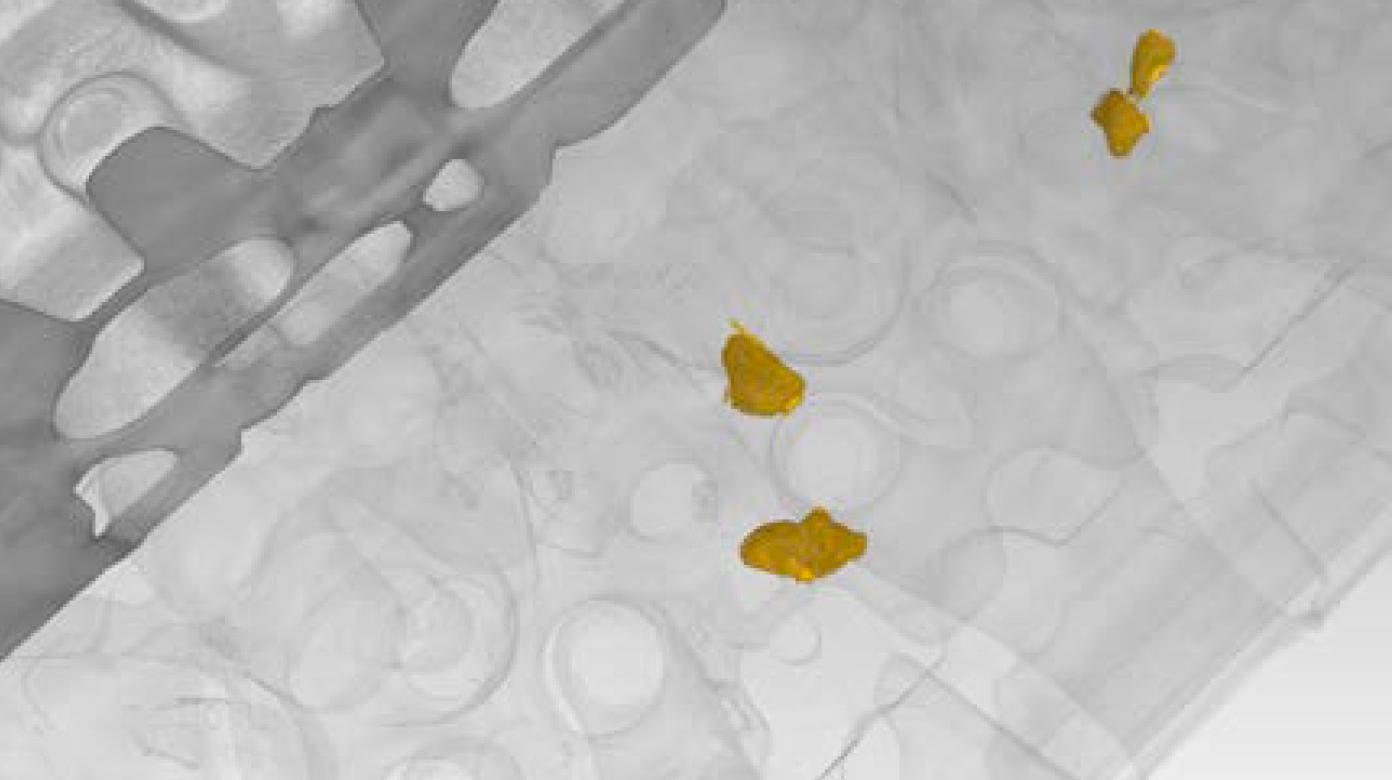

Az mag eltávolítása után gyakran marad az öntvény belsejében öntészeti homok vagy só. Röntgennel ez láthatóvá válik, és az alkatrész megtisztítható, majd továbbfeldolgozható.

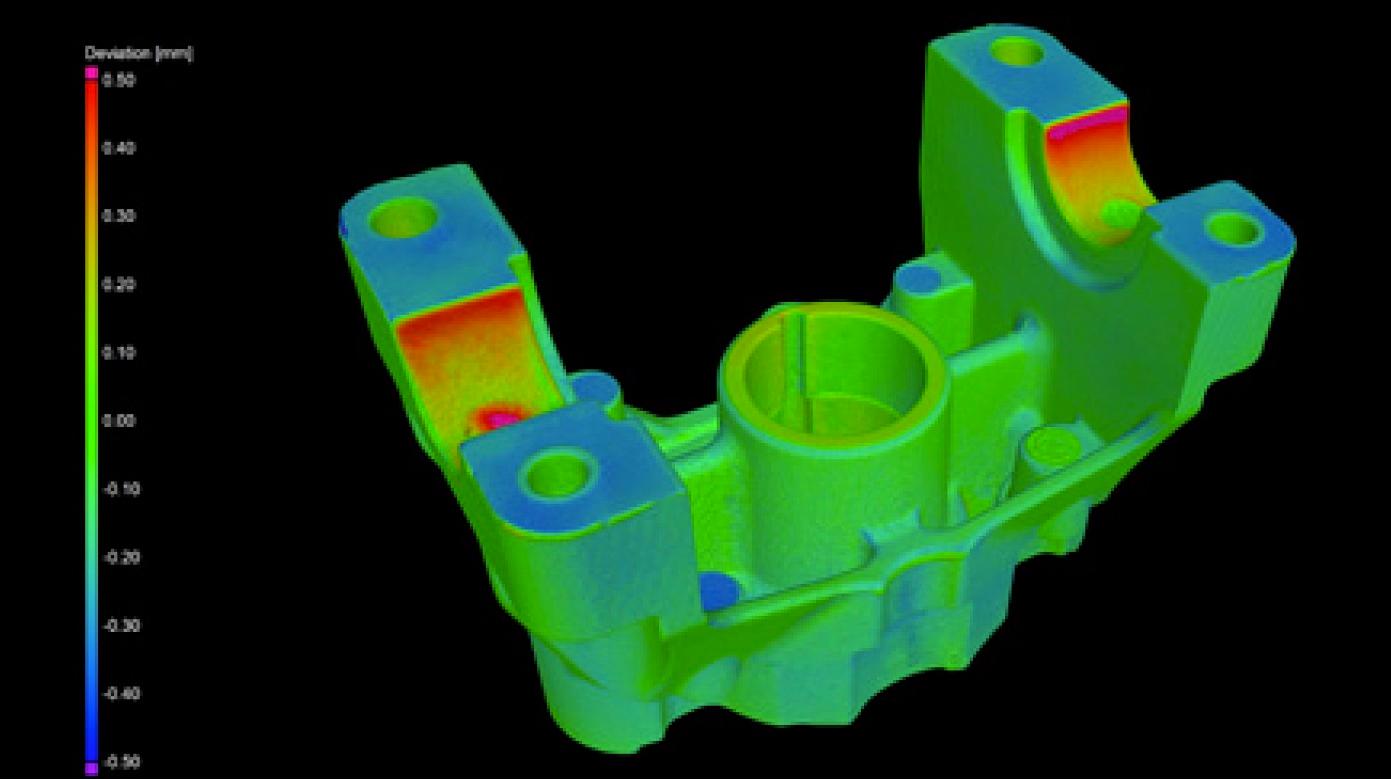

Különösen a hosszú, nehéz öntvények esetében léphet fel alakváltozás a további szállítás során, ha az anyag még nem teljesen hűlt le. Ezek az alakváltozások például az előírt/tényleges értékek összehasonlítása során válnak láthatóvá.

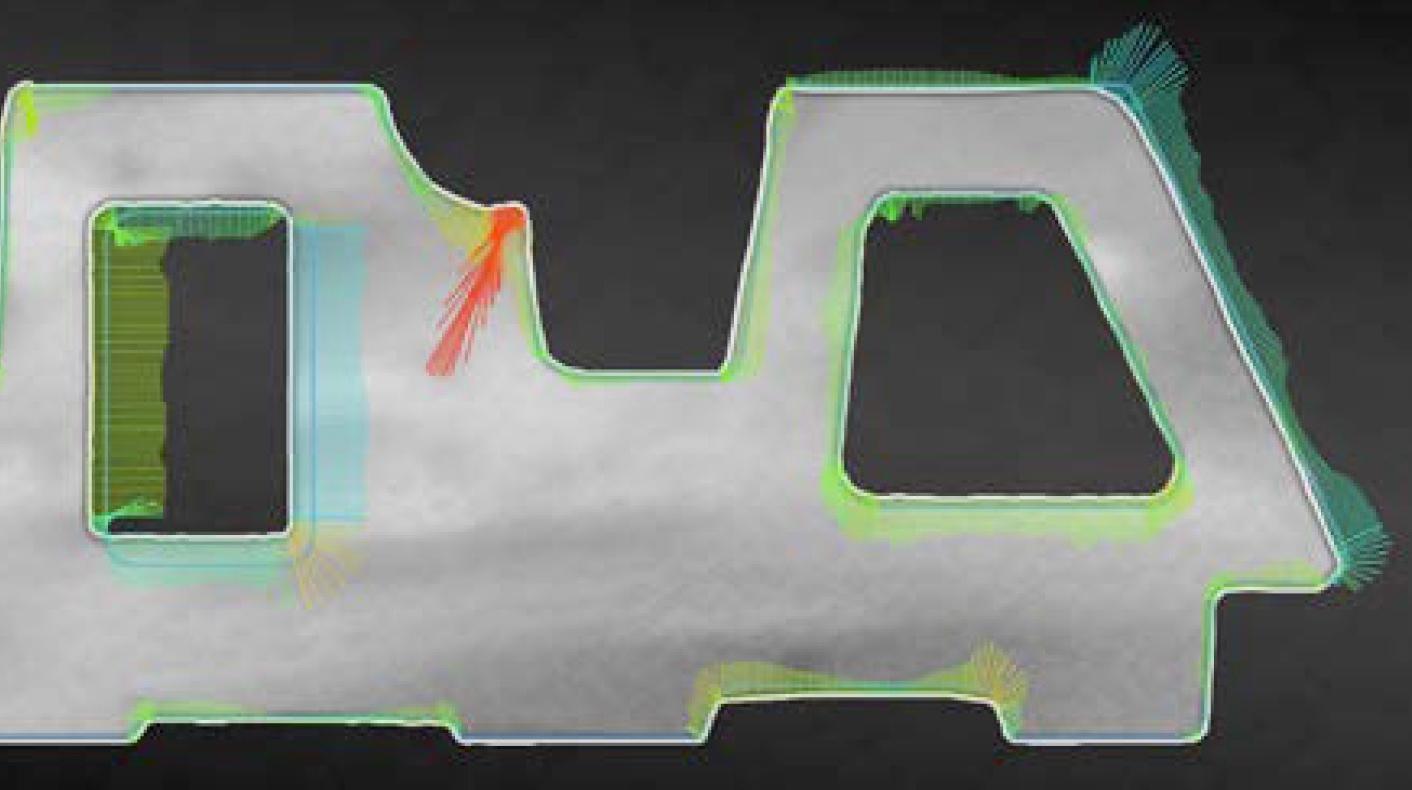

Amennyiben öntés előtt a mag öntőformában történő elhelyezésekor hibákat követnek el, az öntvény formái a továbbiakban nem felelnek meg a CAD-modellnek. Így az alkatrész már nem használható fel összeszereléshez.
