ZEISS MMZ T

Hidas kialakítású koordináta-mérőgép széles mérési tartománnyal

Akár 14,8 m³-t is elérő tartományával a ZEISS MMZ T kínálja a legnagyobb mérési tartományt az asztali hidas kialakítású mérőgépek közül. Ez például lehetővé teszi nagyméretű fogaskerekek közvetlenül a gyártóüzemben történő, kimagasló pontosságú mérését.

Robust design for workpieces up to 10 t
High-precision measurements
Open design for easy crane-loadig

ZEISS MMZ T

Jellemzők

A nyitott kialakítás lehetővé teszi az alkatrészek daruval történő könnyű beemelését. A gép kialakítása akár tíz tonna súlyú munkadarabok mérését is lehetővé teszi.

A gép és a kezelő személyzet biztonsága

A szenzor és a kezelő személy biztonsága érdekében az oszlopot törésgátló védőburkolat fedi
Optikai védelem az oszlopnak az ütközés utáni leállások megelőzésére
A nagy munkadarabok koordináta mérőgépben történő biztonságos elhelyezése érdekében a portál rendelkezik egy biztonsági pozícióval

Megnövelt mérési teljesítmény

REACH CFX 3 MMZ tapintóhosszabbítók nagyon mély furatok (1200 mm) méréséhez (1200 mm)
A mérési tartomány optimális kihasználása érdekében a forgóasztalok az alaphoz közel helyezkednek el
Hőmérséklet-kompenzációs gradiensek a tengelyekhez a hőmérsékletkülönbségek szelektív rögzítése céljából

Nehéz munkadarabok megbízható ellenőrzése

Akár tíz tonna súlyú munkadarabok mérése is lehetséges a pontosság megőrzése mellett
Integrált rezgésszigetelés, amely feleslegessé tesz egy költséges alapozást
Sűrített levegő nélküli csapágytechnológia a működési költségek minimalizálása érdekében

Hosszú távon robusztus és stabil

Ellenáll a poros és olajos levegő hatásainak
Ellenálló a durva környezeti feltételekkel szemben, így csökken a mérőhelyiség igénybevételi szintje
Nagy csapágyhézagok és stabil portálszerkezet a kivételes letapogatási teljesítmény érdekében

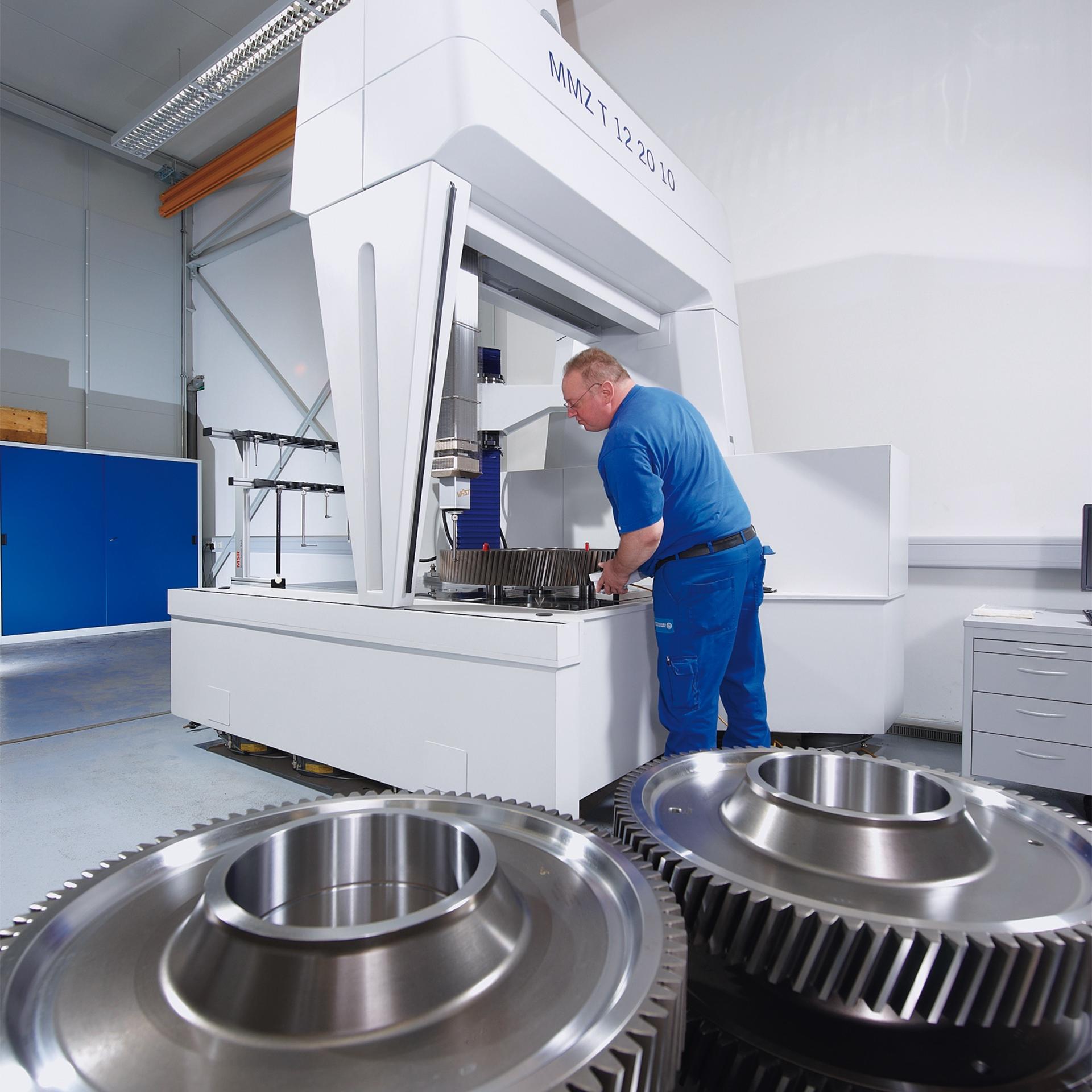

Ferde fogú fogaskerék a ZEISS MMZ T koordináta mérőgépen

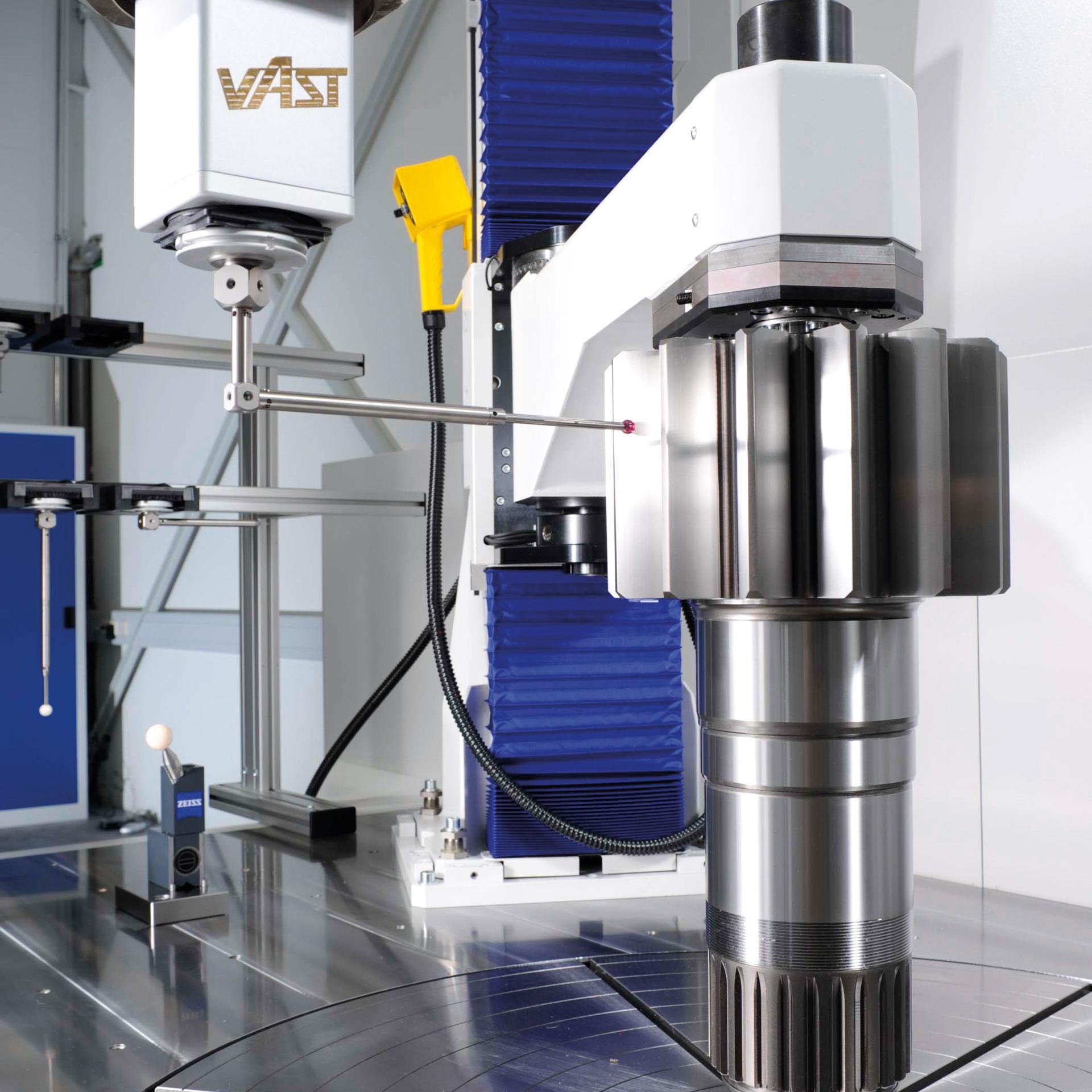

ZEISS MMZ T készülék gépi működtetésű szegnyereggel

A ZEISS MMZ T műszaki adatai


Hossz méréshiba	MPE_E150	2,4 + L/400 μm-től
Egyetlen tapintó tapintási hibája	MPE_PFTU	2,0 μ-tól
Scanning Szkenneléses tapintási hiba	MPE_THP/tau	2,8 μ / 62 s-tól
Alakmérési hiba	MPE RONt	2,0 μm-tól
