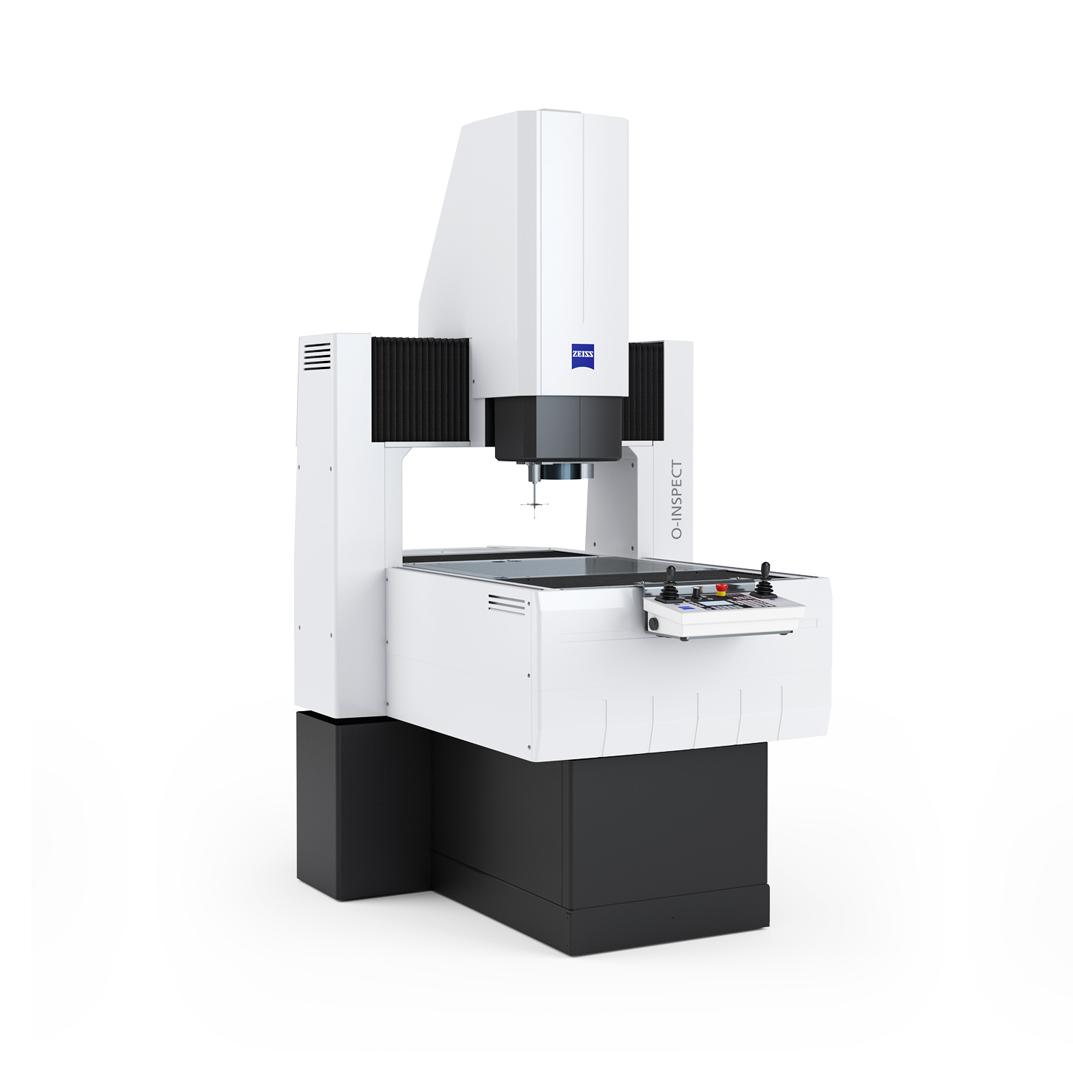

ZEISS O-INSPECT

Optikai megoldás a megfelelő érintéssel

A ZEISS O-INSPECT multiszenzoros mérőgépek lehetővé teszik valamennyi jellemző optimális optikai vagy érintéses mérését az ISO-10360 szabványnak megfelelően.

Large visual field with high image definition
Quick and precise 3D tactile measurements
Optical measurements for sensitive surfaces
Increased reliability in less time

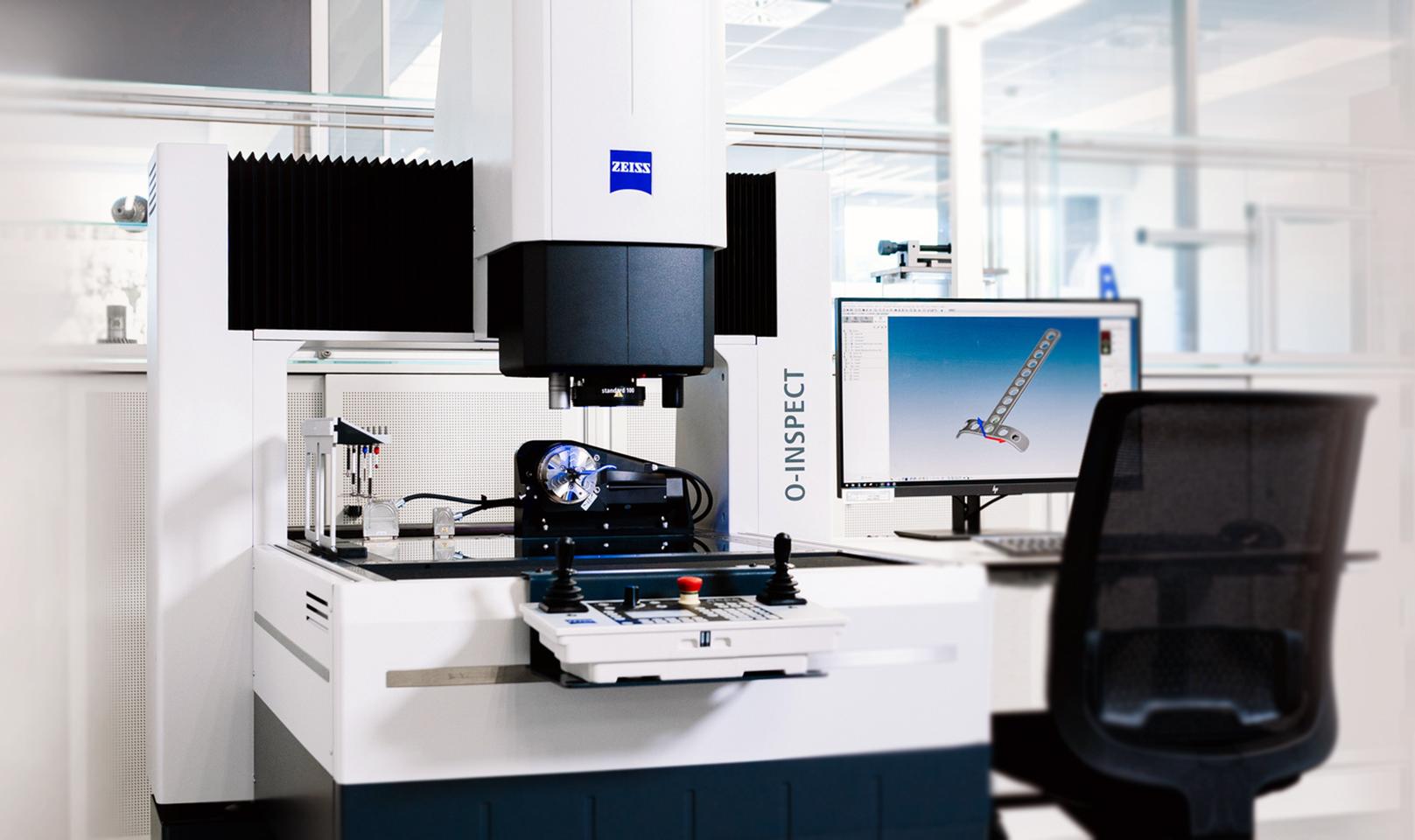

Jellemzők

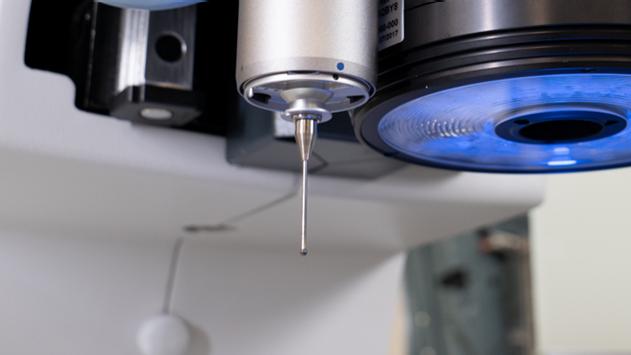

Gyors és precíz 3D tapintásos mérések

A ZEISS VAST XXT kiemelkedő pontosságú szkennelést tesz lehetővé a nagyszámú mérőpont egy mozdulattal történő rögzítésével - a felszereltségi kategóriájában egyedülálló módon.

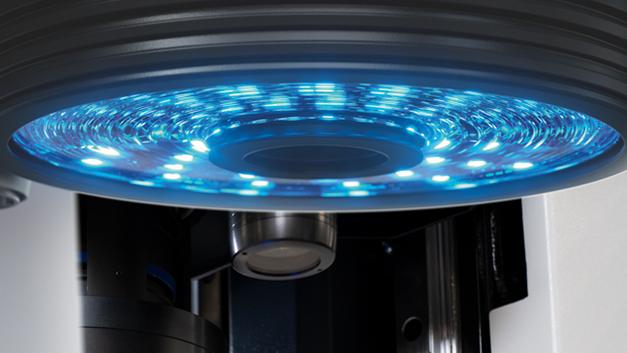

Lámpagyűrű

A gyűrűfény négy gyűrűből és tizenhat kék, valamint tizenhat piros LED-ből áll, melyek egyedileg vezérelhetők összesen nyolc szegmensben. A színes LED-ek a szinkronizált optikával együtt lehetővé teszik a kezelő számára a zavaró környezeti fény kiszűrését és pl. színes anyagok nagy kontrasztarányú megvilágítását.

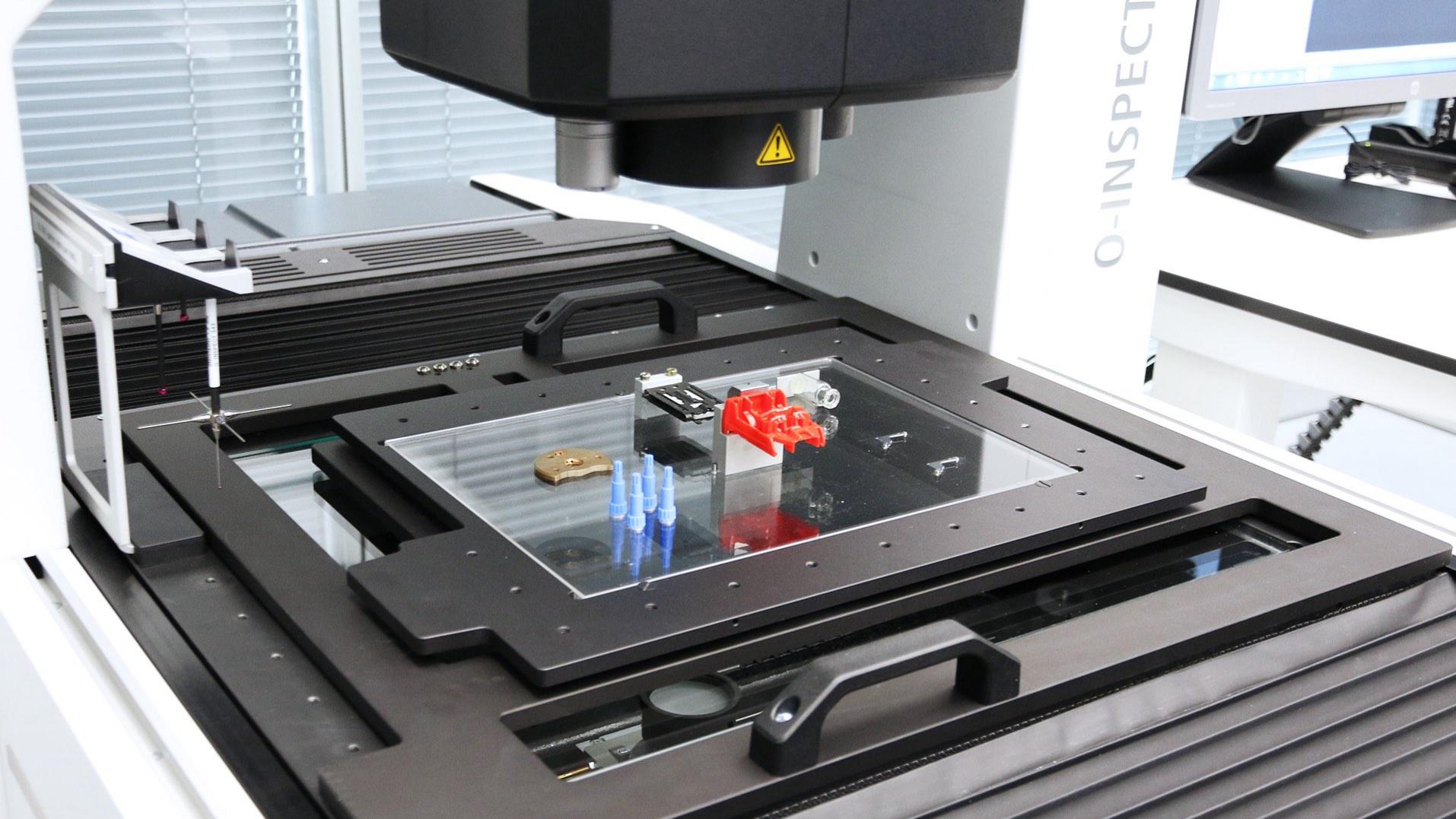

Nagyobb megbízhatóság rövidebb idő alatt

Az automatikus hőmérséklet-rögzítési interfésszel rendelkező, integrált szállítólap-rendszerrel időt takarít meg nagyobb megbízhatóság mellett.

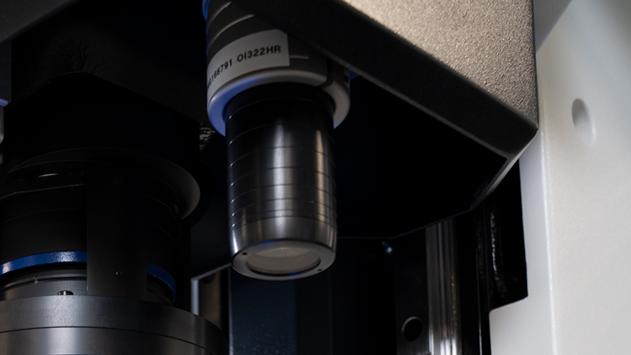

Érzékeny felületek optikai mérései

A ZEISS DotScan lehetővé teszi a munkadarab topográfiájának érintés nélküli rögzítését. Opcióként állnak rendelkezésre, ha az érzékeny, tükröző vagy alacsony kontrasztú felületek miatt más szenzorok használata bonyolult.

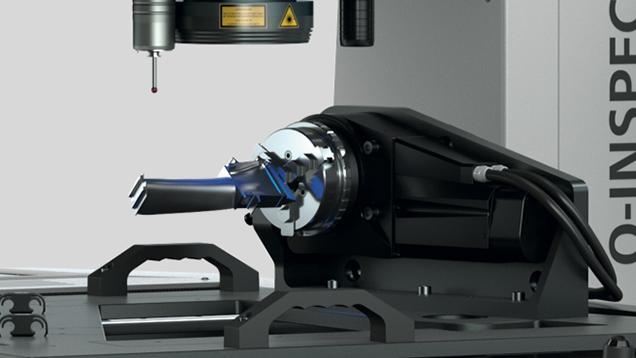

Pontosság minden oldalról

Az opcionális forgótálca a ZEISS O-INSPECT-et programozható forgótengellyel bővíti ki, mely lehetővé teszi a jellemzők minden oldalról történő vizsgálatát. Palettába is integrálható, így különböző pozíciók érhetők el és a beállítási idő lerövidül.

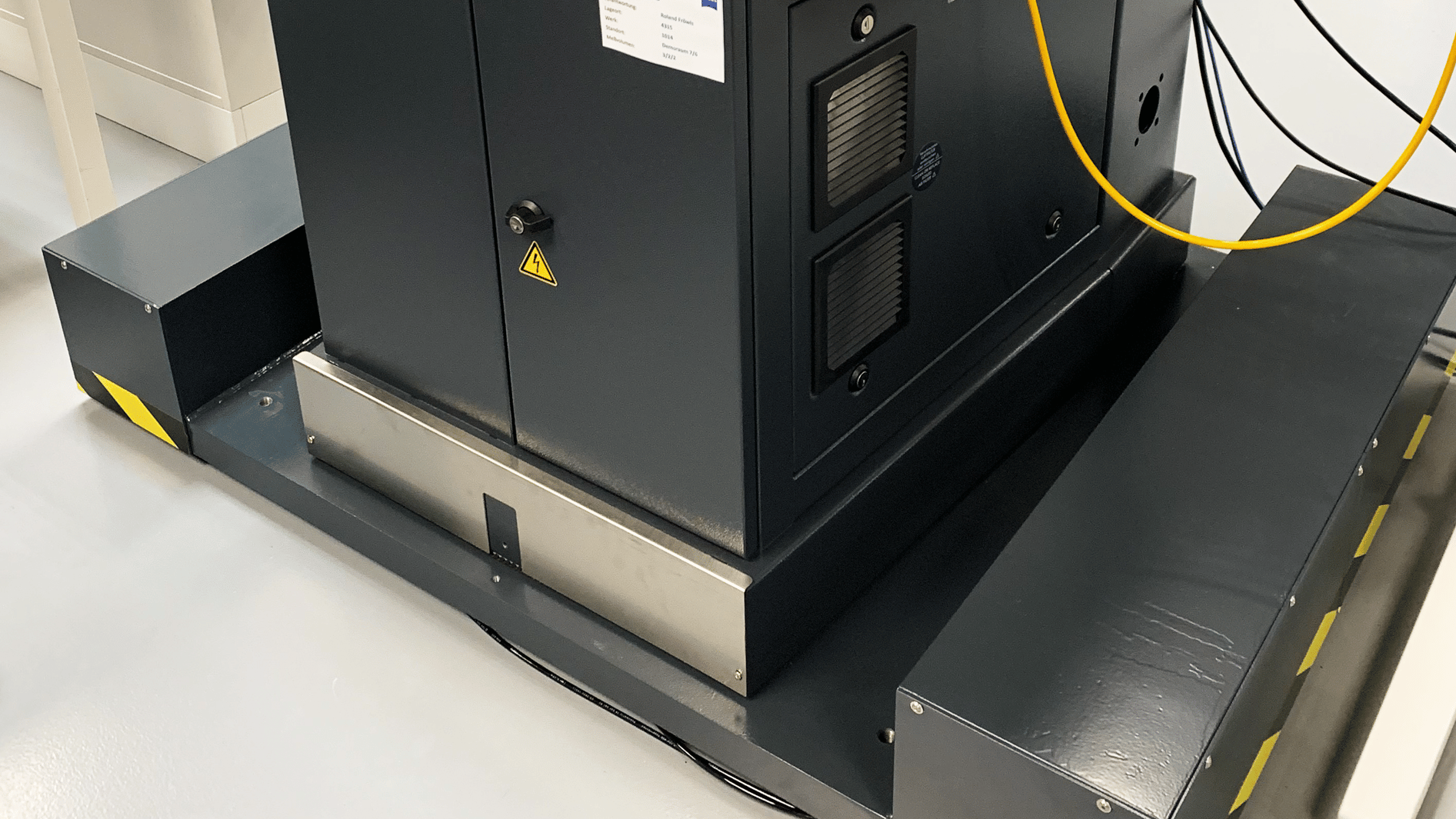

A mérési pontatlanságok csökkentése

A talajrezgések minden telepítési helyszínen jelen vannak valamilyen mértékben, és téves méréshez vezethetnek.  Ez az opcióként elérhető pneumatikus rezgésszigeteléssel orvosolható. Az utólag beépíthető pneumatikus rezgésszigetelés mindhárom mérethez kapható. Alapvető a scout 240 szenzoros opciós alkalmazásokhoz.

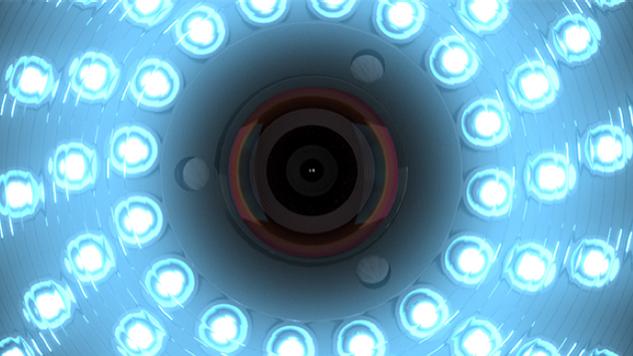

Magas képfelbontású, nagyméretű látómező

A ZEISS Discovery.V12 kameraérzékelő változtatható nagyítást kínál. A standard 100, scout 160 és scout 240 érzékelők opcióként tesznek lehetővé nagyobb felbontást a legapróbb részletek megörökítése érdekében.

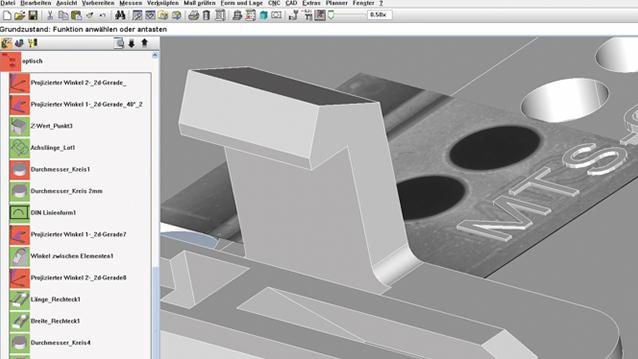

Minden alkalmazáshoz testre szabott szoftver

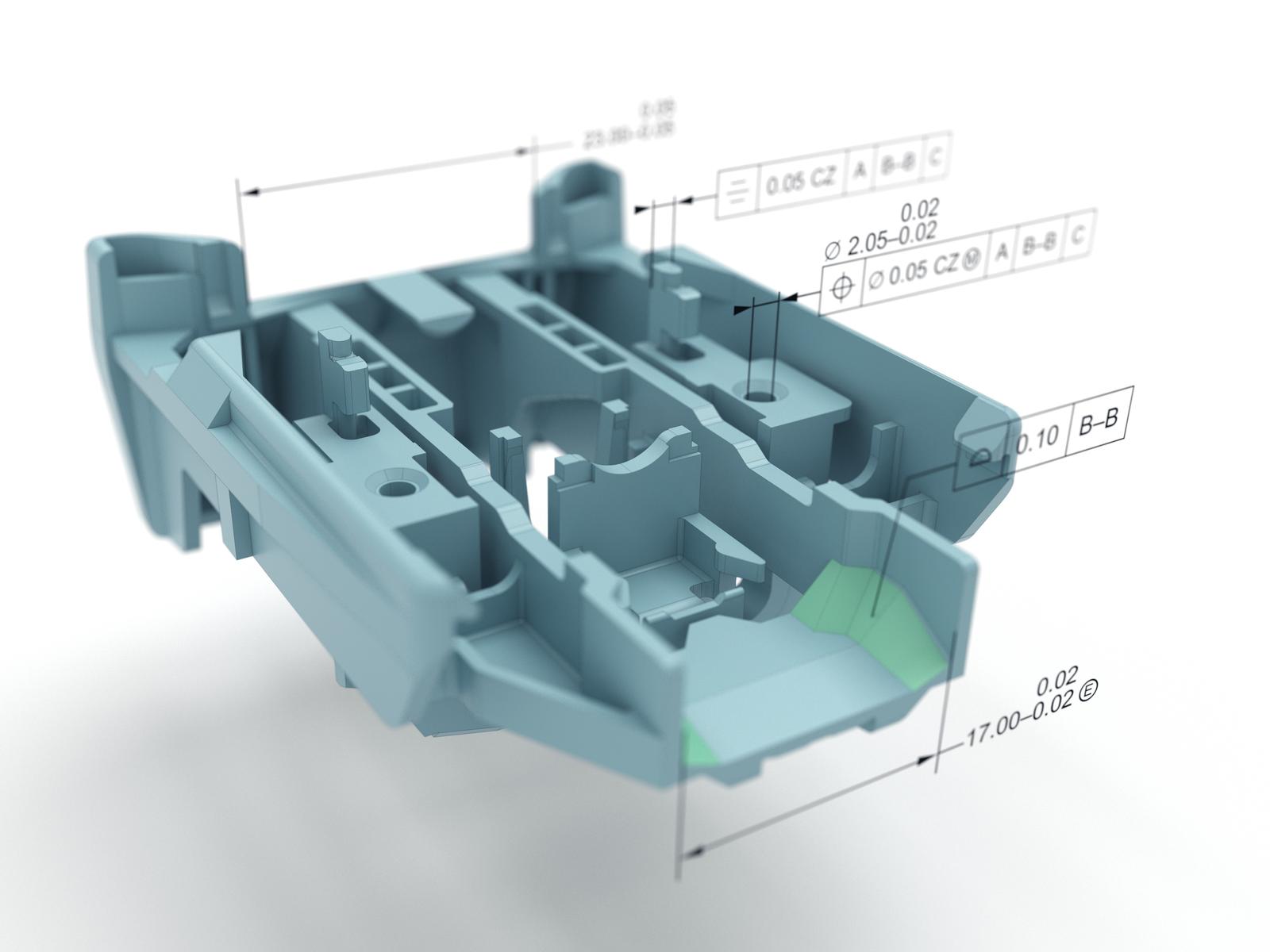

A ZEISS CALYPSO továbbfejlesztett megjelenítési lehetőségeket kínál, hogy Önnek időt takarítson meg. Rávetítve jeleníthetők meg a CAD modellek, így gyorsan láthatóvá válnak az esetleges eltérések (ACTUAL (tényleges) a TARGET (előírt) értékhez képest). A számos opciónak köszönhetően a ZEISS CALYPSO a speciális igényekhez is a megfelelő eszközöket kínálja.

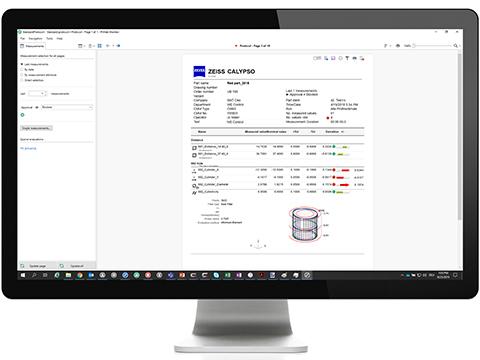

Szakszerű és hasznos jelentések

A ZEISS PiWeb reporting a mérési adatok egy kattintással elérhető dokumentációját és megjelenítését teszi lehetővé, így hasznos betekintést nyerhet az alkatrészek és a folyamatok állapotába.

Kitűnő optika

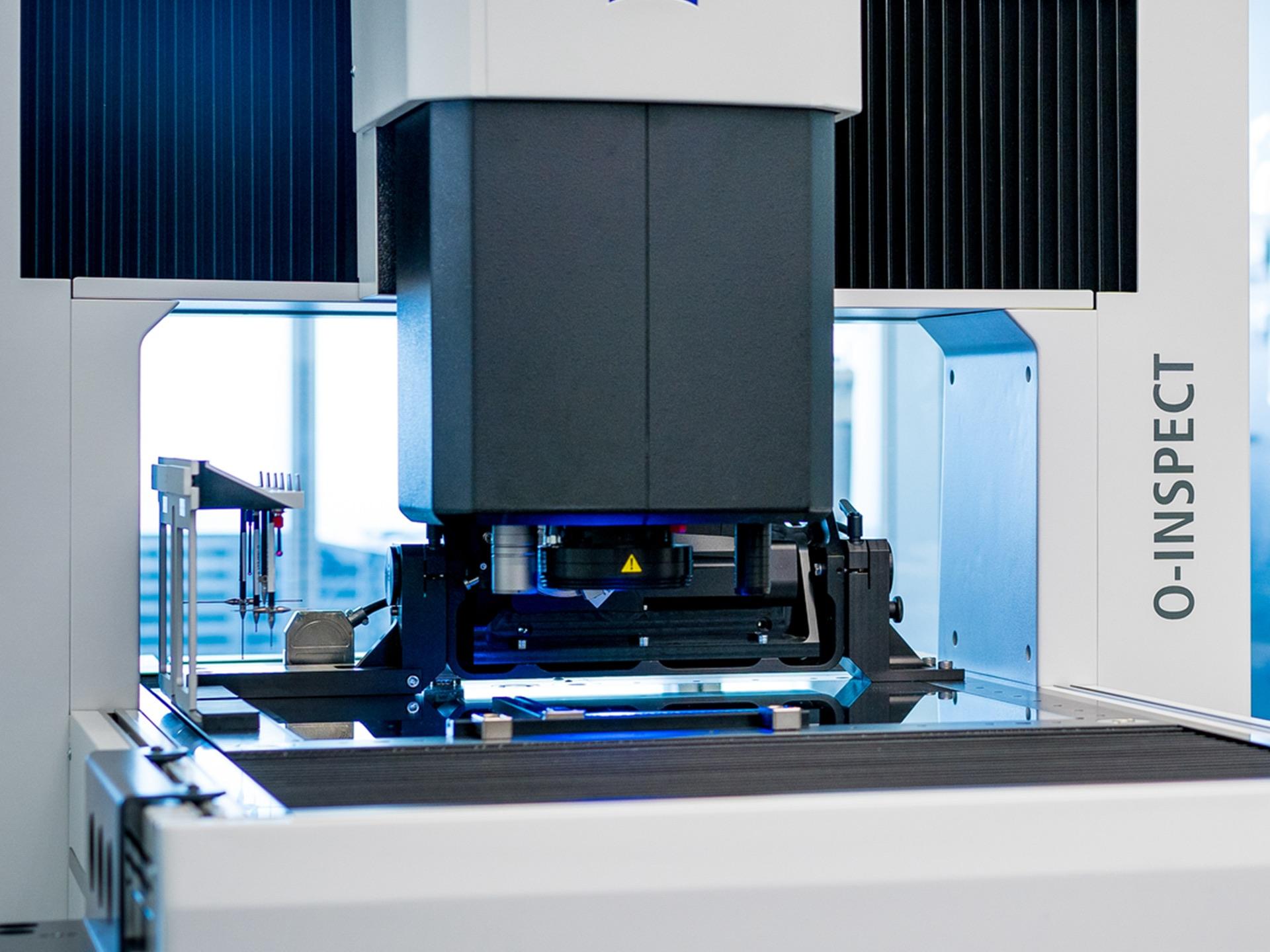

Nagy látómező
Nagy képfelbontás

A ZEISS Discovery.V12 kameraérzékelő változtatható mértékű nagyítást kínál. A hagyományos objektívekhez képest négyszer nagyobb látómezőt, valamint kiváló képhűséget biztosít még a perifériás területeken is. Az eredmény: csökkentett mérési idő és maximális pontosság.
A két új, opcióként rendelkezésre álló érzékelő, a scout 160 és a scout 240 még nagyobb optikai felbontást tesz lehetővé. Az alternatív érzékelőegységek használata a standard 100 változat optikai felbontásának 1,6, illetve 2,4-szeresét teszi lehetővé.

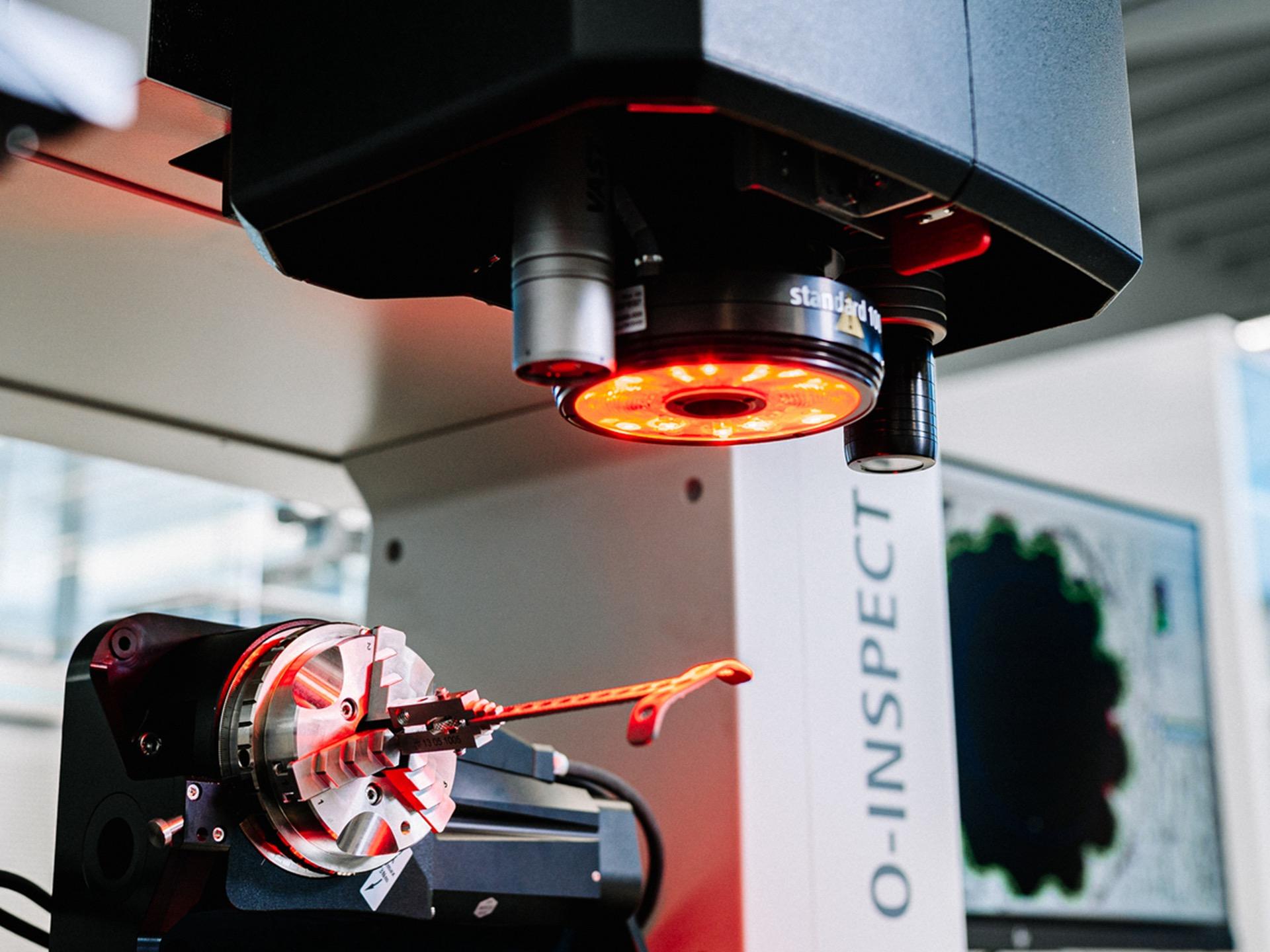

Optimális kontraszt
ZEISS O-INSPECT megvilágító rendszer

A pontos eredményekhez nagy-kontrasztú képek szükségesek. A ZEISS O-INSPECT ezért egy rendkívül sokoldalú megvilágító rendszert használ, amely a legkülönfélébb formákat, textúrákat és felületi színeket képes megvilágítani, így többféle állásszög érhető el tisztán kiemelt élekkel.

Multiszenzoros technológia

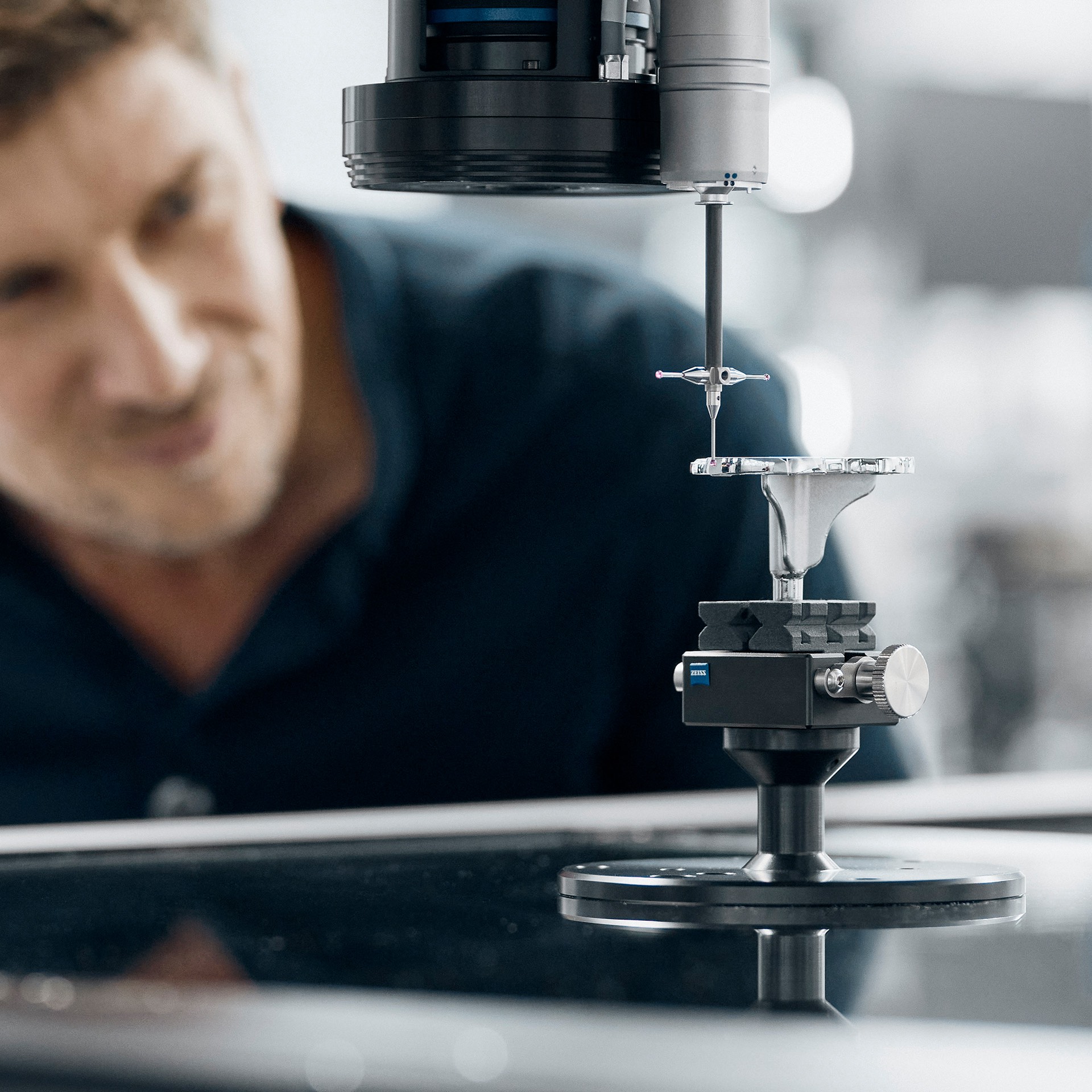

Érintéses mérés

Tökéletes megoldás, ha különösen nagyfokú precizitásra van szükség. A tapintó mérőfejek (pl. a ZEISS VAST XXT) az alkatrész felszínét pontról pontra pásztázzák végig. Szkennelő funkciót is kínál, melynek segítségével adatokat bocsát rendelkezésre a jellemzők formájáról.

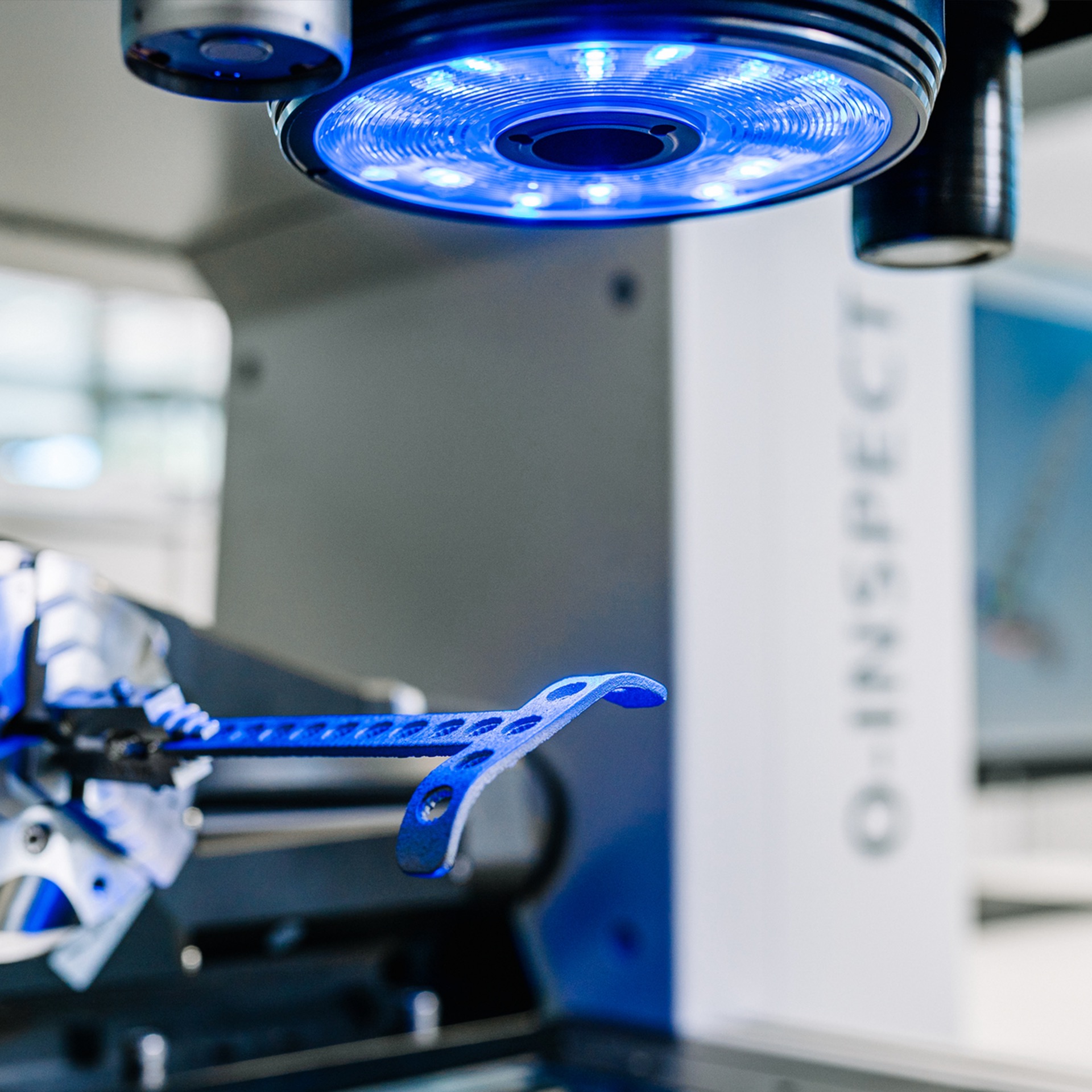

Optikai mérés

A ZEISS Discovery.V12 nagyítólencse nagyméretű, torzításmentes látómezőt biztosít, ami kiemelkedő pontosságú mérési eredményeket ad és jelentősen csökkenti a mérési időt.

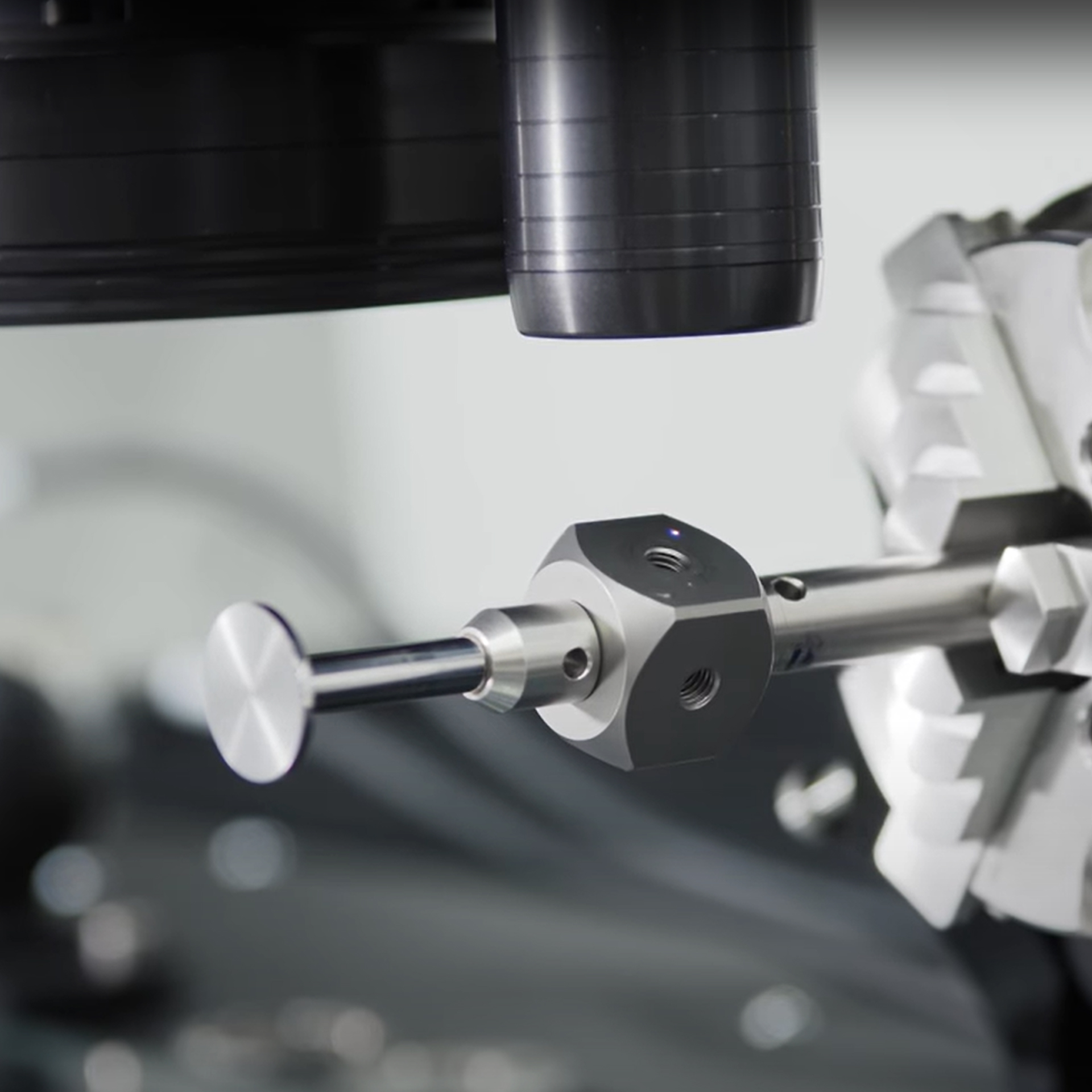

Fehér fény

A ZEISS DotScan, egy kromatikus fehér fényű szenzor lehetővé teszi a munkadarab topográfiájának érintés nélküli rögzítését. Akkor használják, amikor az érzékeny, tükröző vagy alacsony kontrasztú felületek miatt más érzékelők használata nehézkes volna.

A látás és a tapintás tökéletes összhangja

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Szoftver

Egyetlen szoftver minden mérési feladathoz

A ZEISS O-INSPECT nem fukarkodik, ami a szoftvert illeti, hiszen a ZEISS CALYPSO-val Ön azt az univerzális mérőszoftverünket használja, amelyet olyan portál típusú mérőgépeken is használnak, mint a ZEISS CONTURA.

A ZEISS CALYPSO lenyűgöz intuitív kezelési koncepciójával, amely egyesíti a funkcionális sokszínűséget és a rugalmasságot. A programozás a CAD-modellen a kívánt mérőelemekre egérrel történő kattintással, vagy még egyszerűbben, vizsgálattal történik, függetlenül az érzékelőtől, automatikus mérőelem-felismeréssel.

Különféle szoftveropciók kínálják a megfelelő eszközöket a speciális követelményekhez, mint például az O-INSPECT szabványosgörbe-funkciója vagy a ZEISS PiWeb reporting nevű integrált mérési jegyzőkönyvező szoftvereszköz.

Bővebben

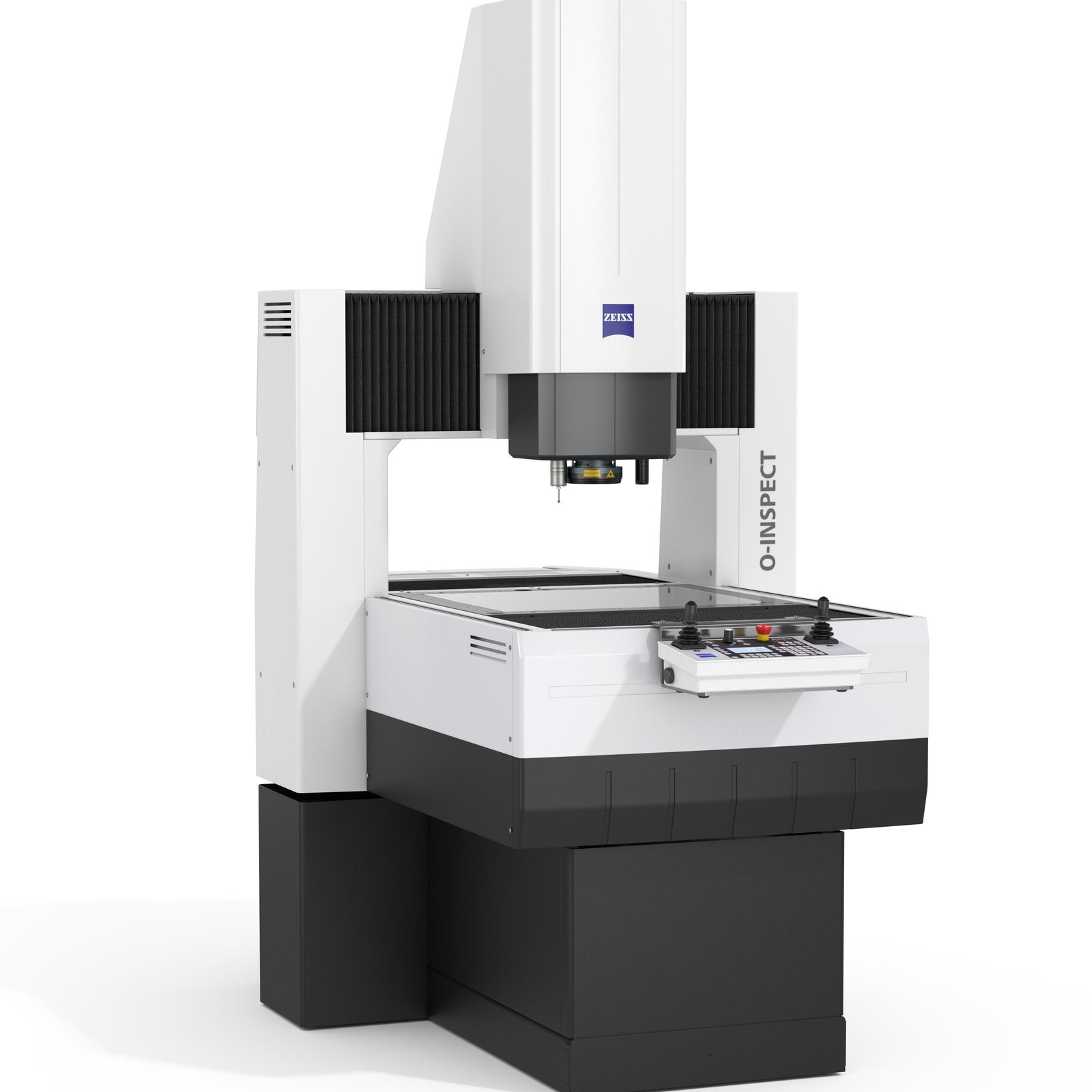

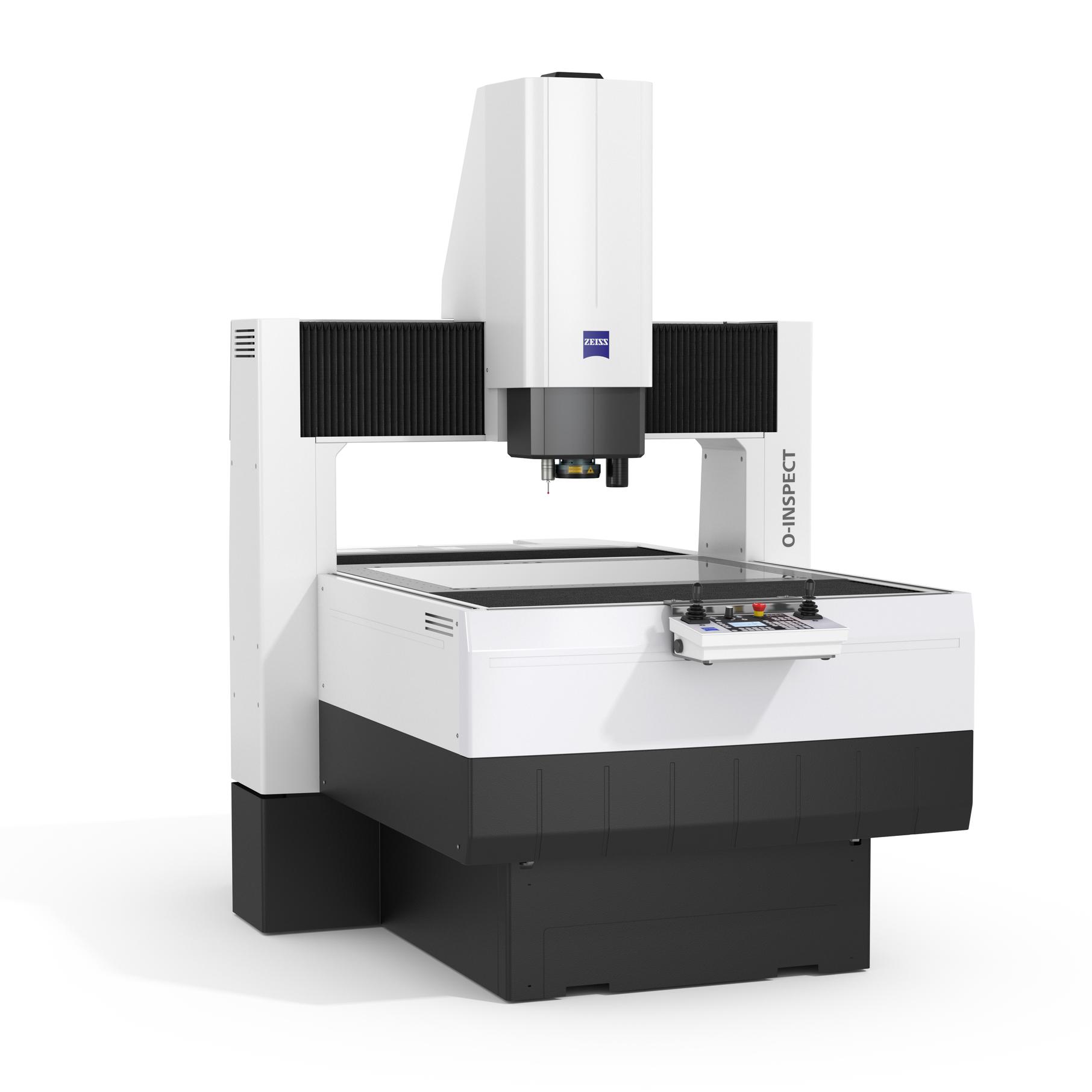

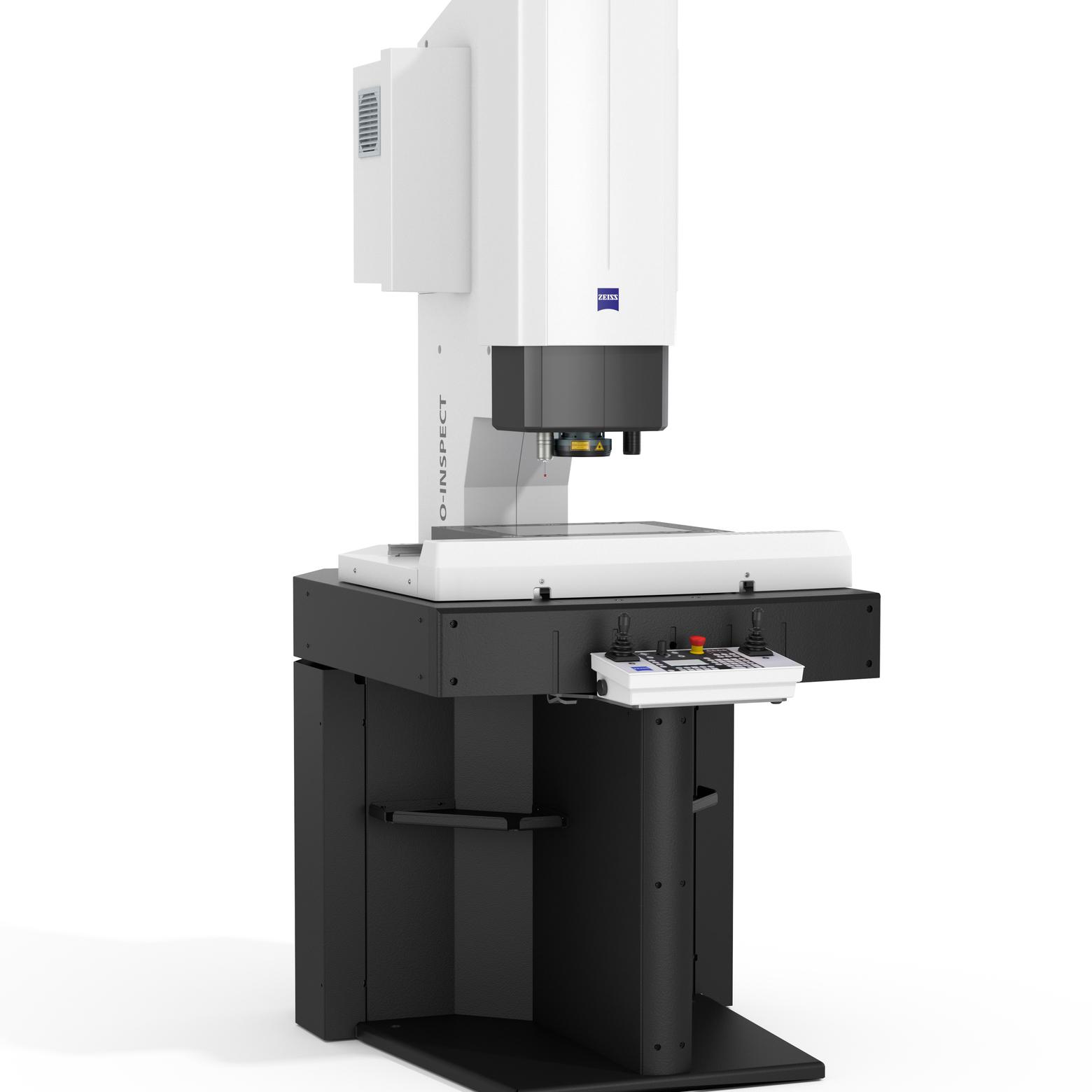

A ZEISS O-INSPECT műszaki adatai

		ZEISS O-INSPECT 3/2/2 300x200x200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Mérési tartomány		300 x 200 x 200 mm³	500 x 400 x 300 mm³	800 x 600 x 300 mm³
MPE(E) hosszmérési hiba	1D-ben	1,6 µm + L/200 µm	1,4 µm + L/250 µm	1,5 µm + L/250 µm
	2D-ben	1,9 µm + L/150 µm	1,6 µm + L/250 µm	1,8 µm + L/250 µm
	3D-ben	2,4 µm + L/150 µm	1,9 µm + L/250 µm	2,2 µm + L/250 µm
Szoftver		ZEISS CALYPSO
2D-s optikai kameraérzékelő		ZEISS Discovery.V12
Opció	standard 100	munkavégzési távolság 87 mm, 0,5 x - 6,3 x, érzékelő felbontása 0,9 μm, FoV (képmező) max.: 16,1 mm x 12,0 mm
	scout 160	munkavégzési távolság 55 mm, 0,8 x - 10 x, érzékelő felbontása 0,6 μm, FoV (képmező) max.: 10,1 mm x 7,5 mm
	scout 240	munkavégzési távolság 30 mm, 1,2 x - 15 x, érzékelő felbontása 0,4 μm, FoV (képmező) max.: 6,7 mm x 5,0 mm
Érintéses érzékelő		ZEISS VAST XXT
Opció	VAST XXT TL 1	Radiális tapintó hossz max. 40 mm-ig (csillag alakú tapintó); tapintó csúcs átmérő 0,1-tól 8 mm-ig
Opció	VAST XXT TL 3	Radiális tapintó hossz max. 65 mm-ig (csillag alakú tapintó); tapintó csúcs átmérő 0,3-tól 8 mm-ig
