ZEISS LineScan

ZEISS LineScan

Pontfelhők fénysebességgel

A ZEISS LineScan a legmegfelelőbb eszköz, amikor az alkatrész teljes felületének pontfelhőkkel történő leképezése a feladat – legyen szó a rendelkezésre álló névleges CAD-adatokkal történő összehasonlításról, vagy egy új CAD-modell létrehozásáról.

  • High speed and comprehensive surface detection increase productivity
  • Large sensor selection with different measuring ranges and accuracies for a wide range of applications
  • ZEISS LineScan 2-8 is the world's most precise line scanner on CMMs and ensures outstanding measurement results
  • Powerful software integration in ZEISS CALYPSO - for a standardized uniform, easy-to-use user interface
ZEISS LineScan
Kapcsolat
LineScan

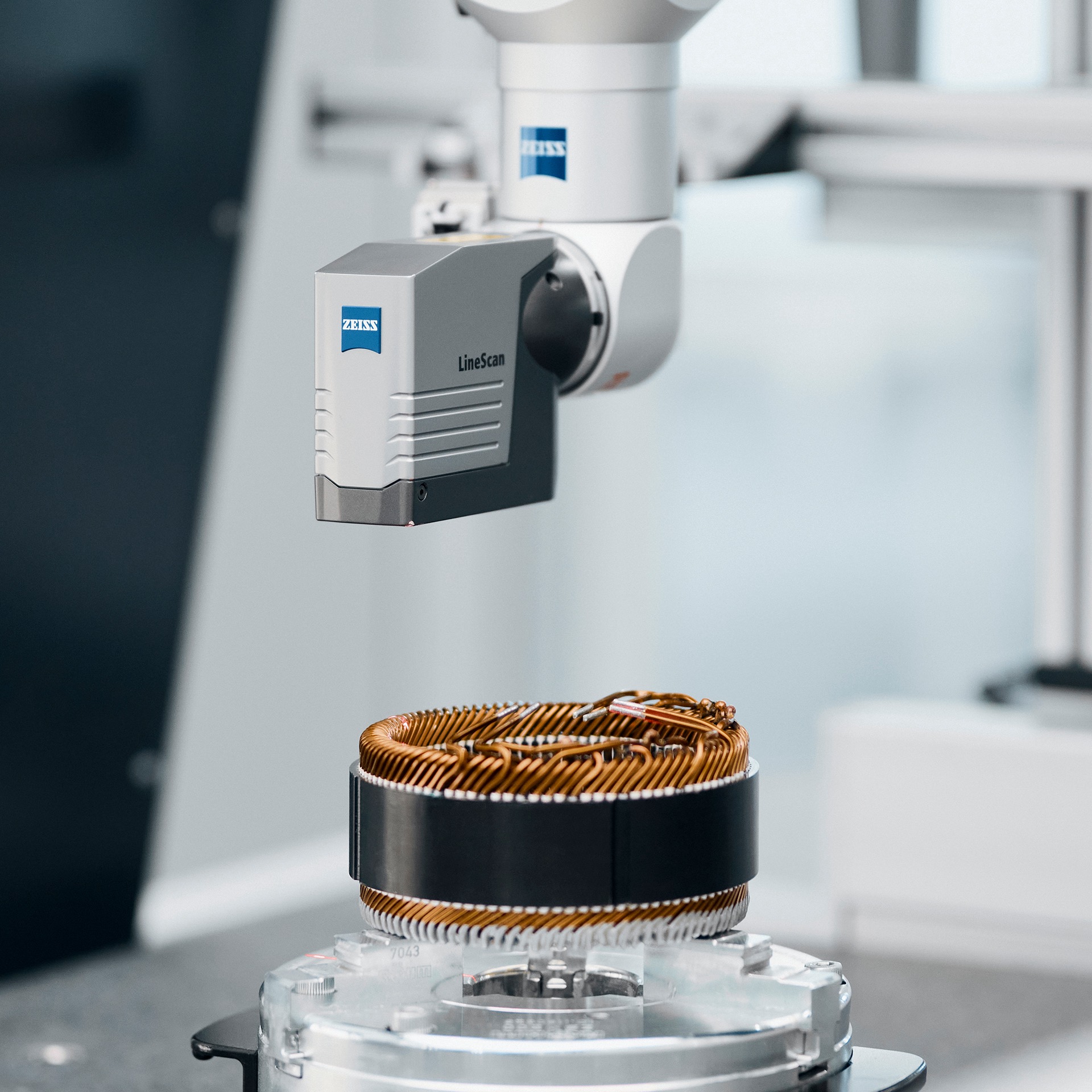

Előnyök

Nagyobb termelékenység
Az szenzor biztosítja a felületi struktúrák teljes mértékű rögzítését gyorsan és nagy pontsűrűséggel, ezáltal a mérési időt akár 70%.al is csökkentheti. Ez jelentősen növeli a termelékenységet.

Rugalmasság
Az különleges alkalmazásokhoz kifejlesztett egyedi érzékelők egyszerűsítik a mérési stratégiát, amivel segítik a felhasználó munkáját. Fektessen be egy olyan szenzorba, amelyik a legjobban megfelel az Ön felhasználásához.

Megbízható mérési adatok
A felhasználók megbízhatnak a mérési eredményekben, mert azok pontos és nagy felbontású felvételeken alapulnak. Ez csökkenti az iterációk számát, ami alacsonyabb alkatrészköltségekhez és a gép magasabb termelékenységéhez vezet, hála a rövidebb mérési időknek.

Különösen felhasználóbarát
A felhasználók munkafolyamatai nem változnak: a kiértékelések a hagyományos geometriai kiértékelésekkel együtt jelennek meg a jegyzőkönyvben. A felhasználók még szélesebb körű mérési lehetőségekhez jutnak a ZEISS CALYPSO-val.

LineScan One

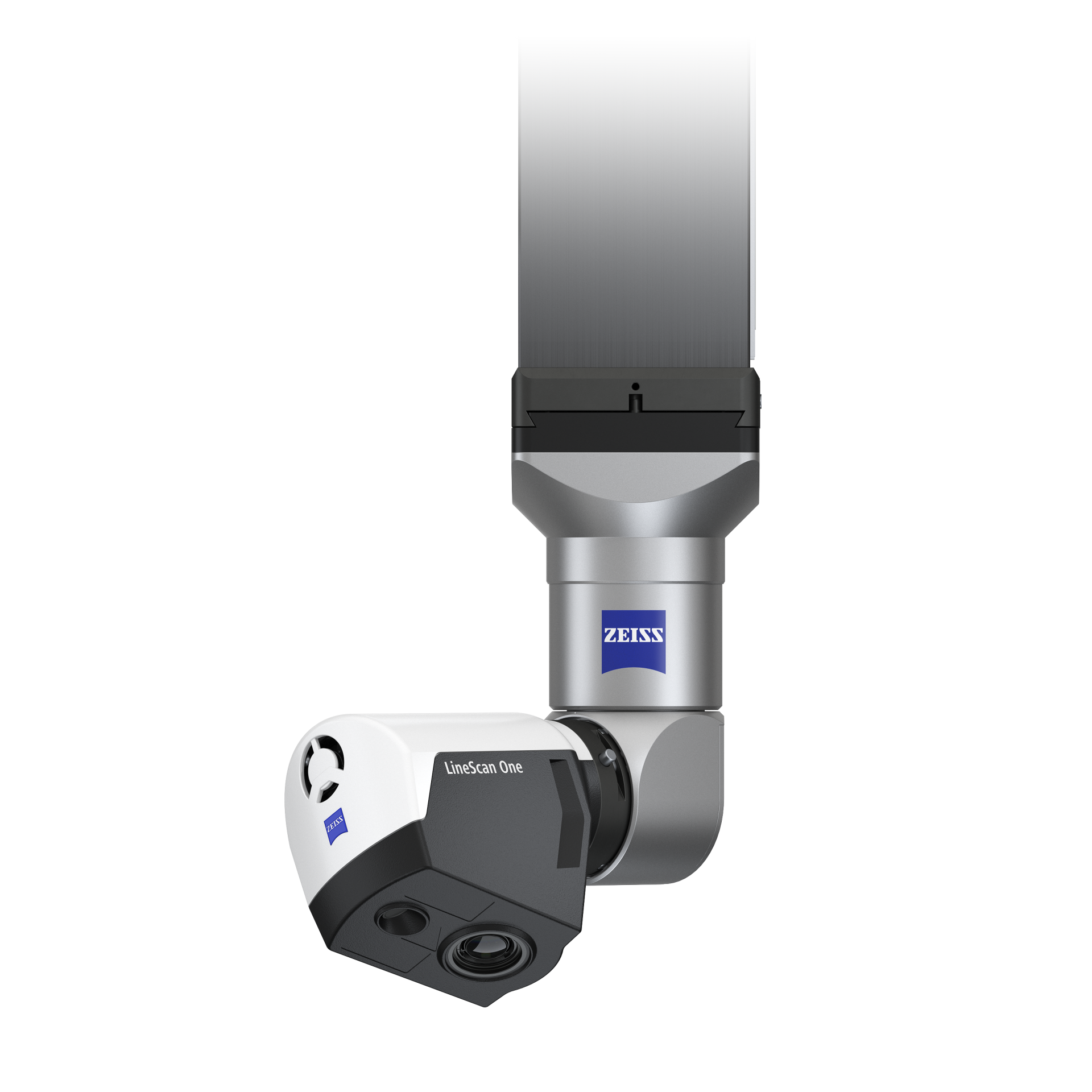

ZEISS LineScan One

A ZEISS LineScan One az optikai méréstechnológiába való belépést szolgálja a szabad formájú felületek teljeskörű és hatékony méréséhez. A lézeres háromszögelés elvén működő érzékelője nagyszámú pontot rögzít a névleges és a tényleges geometria pontos összehasonlításához.

  • Nagy pontosság (20 mikron)
  • Nagy gyorsaság (232 960 pont másodpercenként)
  • Közvetlen és hatékony szoftverintegráció a ZEISS CALYPSO-ban a közös és egyszerűen használható kezelőfelületért

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

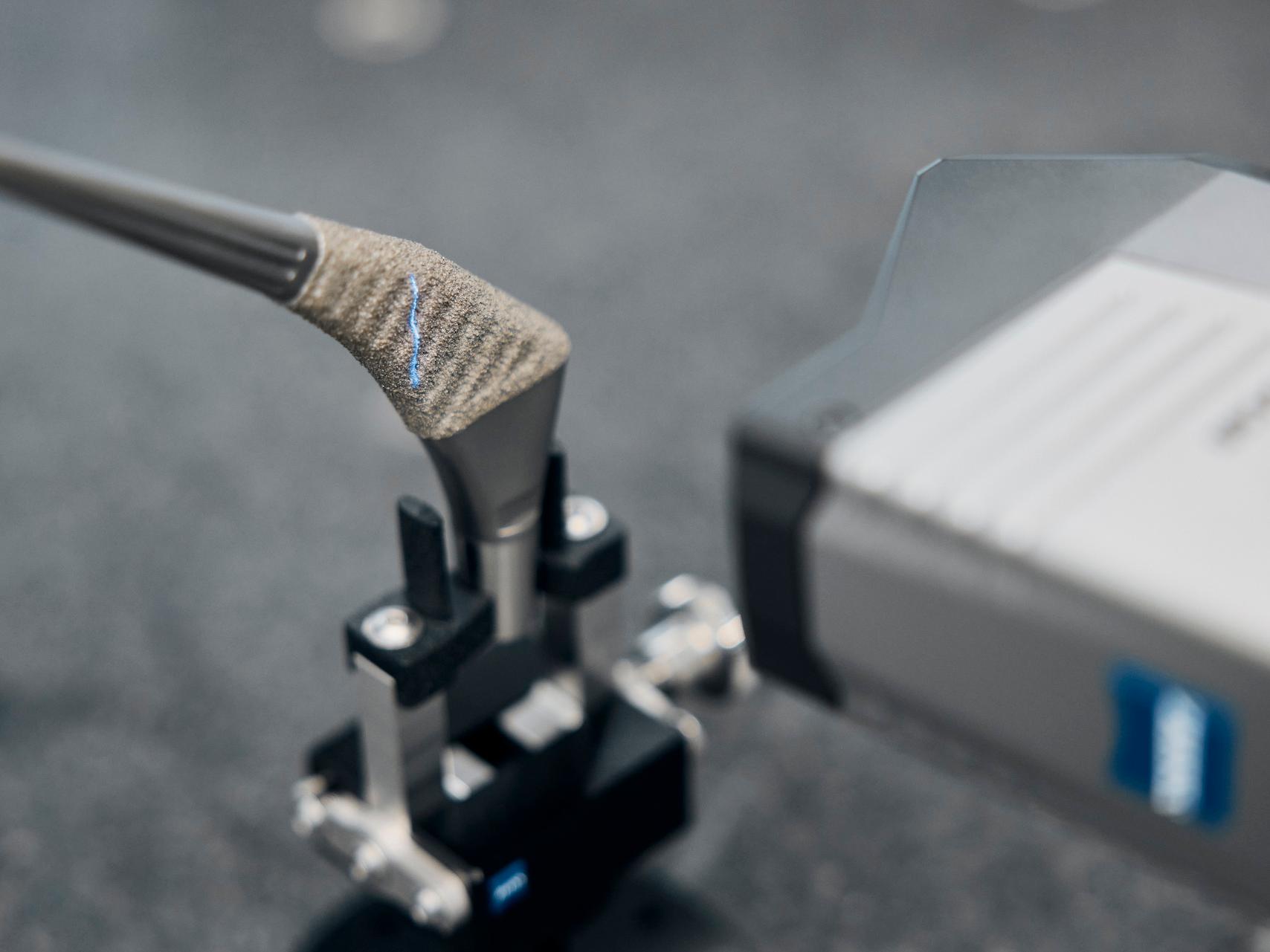

Alkalmazási példák

A ZEISS LineScan erősségei különösen jól megnyilvánulnak az autókarosszériák, öntőformák és szerszámok gyártásánál és tervezésénél, valamint a érintésre érzékeny vagy finoman strukturált felületek esetében.
LineScan: Alkalmazási példák

Autóipar

  • Autó karosszériák CAD-es ellenőrzése
  • Rések és illesztések mérése
  • Térfogatelemzés elektromos motorokhoz

Repülőgépipar és űrrepülés

  • Szabad formájú területek minőségellenőrzése a sugárhajtású hajtóművek öntött alkatrészein
  • Rotorlapátok és szárnyelemek mérése

Alakító megmunkálás

  • Az alakítással készült alkatrészek összehasonlítása a CAD-el
  • Az alakító szerszámok elemzése kopási és javíthatósági szempontok szerint
  • Alakító szerszámok visszamodellezése
LineScan: Alkalmazási példák

Gyógyászati rendszerek

  • Digitális röntgenberendezésekben használt fotográfiai lemezek síklapúsági vizsgálata
  • Fogászati fúrókhoz használt megmunkálóeszközök vizsgálata

Energetika

  • Szél- és vízturbinák lapátjainak CAD-es mérése és visszamodellezése

Hajóépítés

  • Hajómotorok motorblokkjainak CAD-es összehasonlítása

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

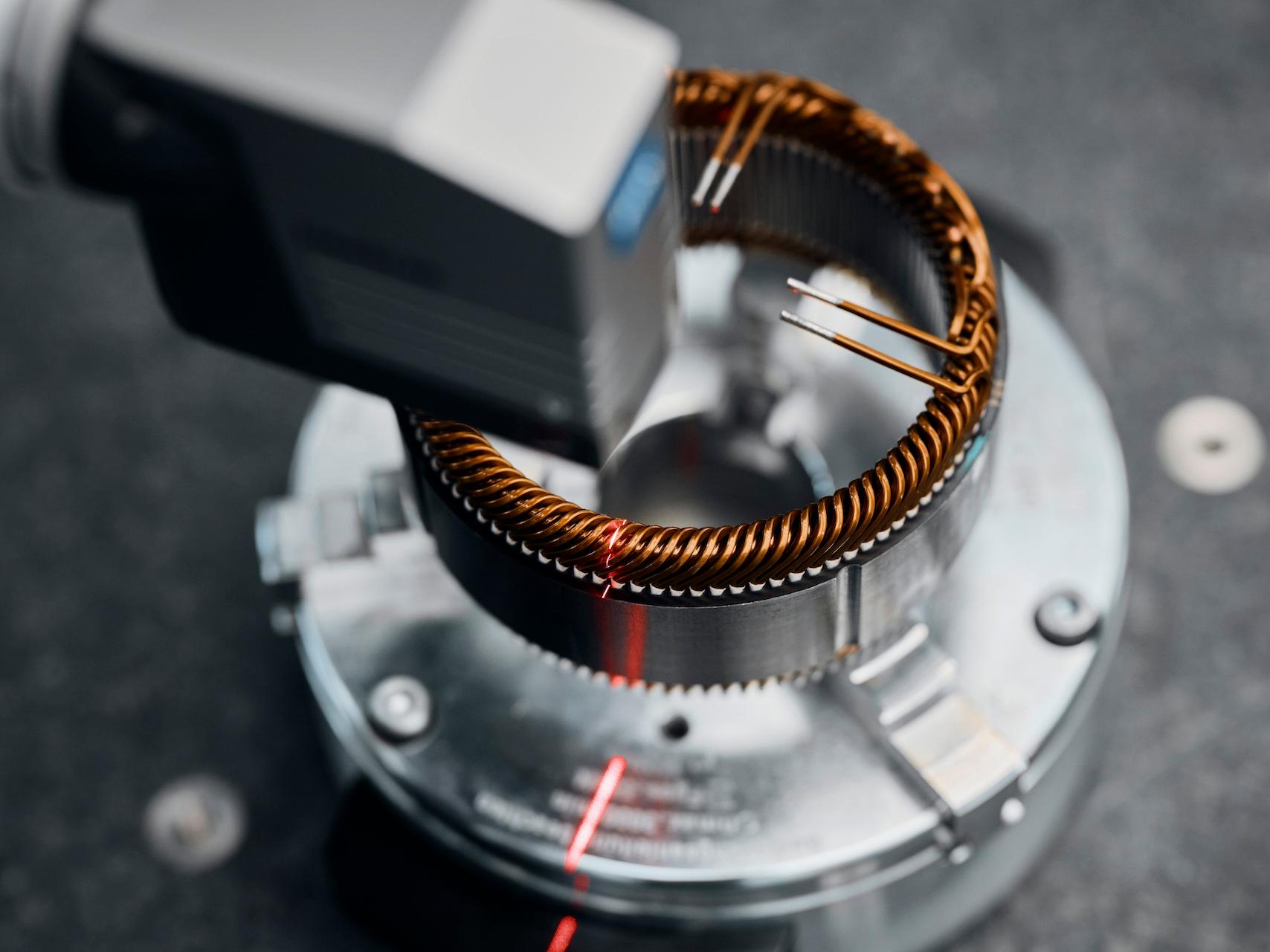

Térfogatelemzés elektromos motorokhoz

A ZEISS LineScan optikai szenzor elektromobilitási alkalmazásokhoz is használható. Az állórész külső méretei döntő tényezőnek számítanak az elektromos motorba és a házba való beszerelés során. A csatlakozóperem és a tengely helyzetét be kell mérni a fogaskerék pozíciójához képest.

Széles választék különböző mérési tartományokkal

Alkalmas legkülönfélébb alkalmazási esetekben is
LineScan One
LineScan One
LineScan 2-8

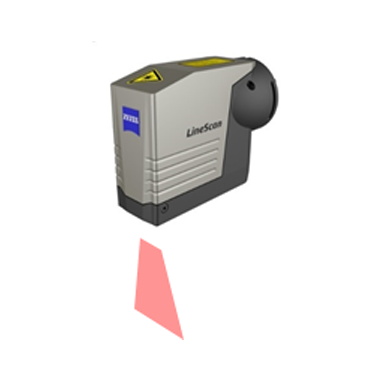

LineScan 2-25
LineScan 2-825
LineScan 2-25

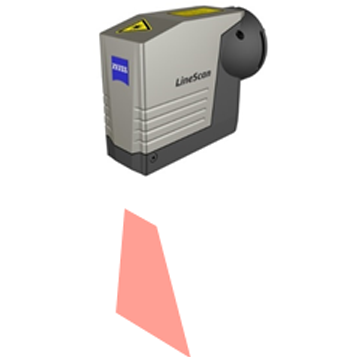

LineScan 2-50
LineScan 2-50

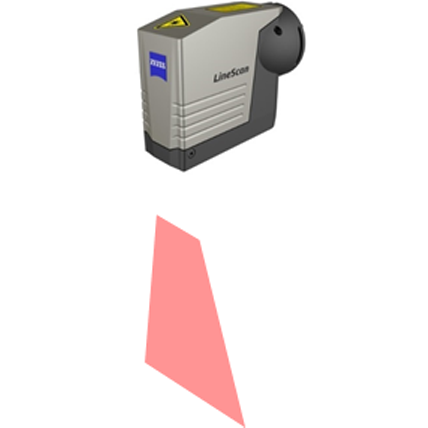

LineScan 2-100
LineScan 2-100

MPE P (D.95%:Tr:Opt*):

20 μm

2,9 μm – PRISMO;
3,3 μm – CONTURA/ACCURA

12 μm

20 μm

50 μm

RMS*:

5 μm

0,9 μm

4 μm

5 μm

12 μm

Alkalmazási terület:

Széles körben alkalmazható

Kis méretű, nagy pontosságú alkatrészek, kis tűréshatárokkal

Közepes méretű, nagy pontosságú alkatrészek, közepes tűréshatárokkal

Univerzális szkenner, az alkalmazások széles köre számára

Nagyon nagy méréstartomány alacsonyabb pontossággal, nagyobb tűréshatárok ellenőrzéséhez

Pontok száma:

Akár 232 960

700 000

700 000

256 000

700 000

Automatikus megvilágításkorrekció:

igen

nem

nem

nem

nem

Kompatibilis termékek:

ZEISS SPECTRUM, ZEISS CONTURA

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
