ZEISS CALENO

ZEISS CALENO

Multiszenzoros karos mérőgép

A kiválóan teljesítő optikai és tapintó érzékelőkkel kombinálva a ZEISS CALENO karos mérőgép maximális termelékenységet és pontosságot biztosít.

  • Enhanced accuracy with multisensor technology
  • Superior productivity with high-speed measurements
  • Optimal safety with integrated protection systems
ZEISS CALENO
Kapcsolat

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Több, mint egy robot. Ez egy Hambot.

A Hambot a vízszintes karú mérőgépek új generációja a méréstechnikában, amely egy robot nagy teljesítményét egyesíti a hagyományos vízszintes karú mérőgépekben rejlő lehetőségekkel.

A ZEISS CALENO kombinálja a CMM pontosságát, kollaboratív rendszerét és kiváló többszenzoros rendszerét egy automata eszközcserélővel. A maximális változatosság és a legmagasabb teljesítmény nagyobb menetsebességet, gyorsulást és pontosságot biztosítanak a mérőhelyiségben és a gyártási helyszín közelében. A kiválóan teljesítő optikai és tapintó érzékelőkkel kombinálva a ZEISS CALENO karos mérőgép maximális termelékenységet és pontosságot biztosít.

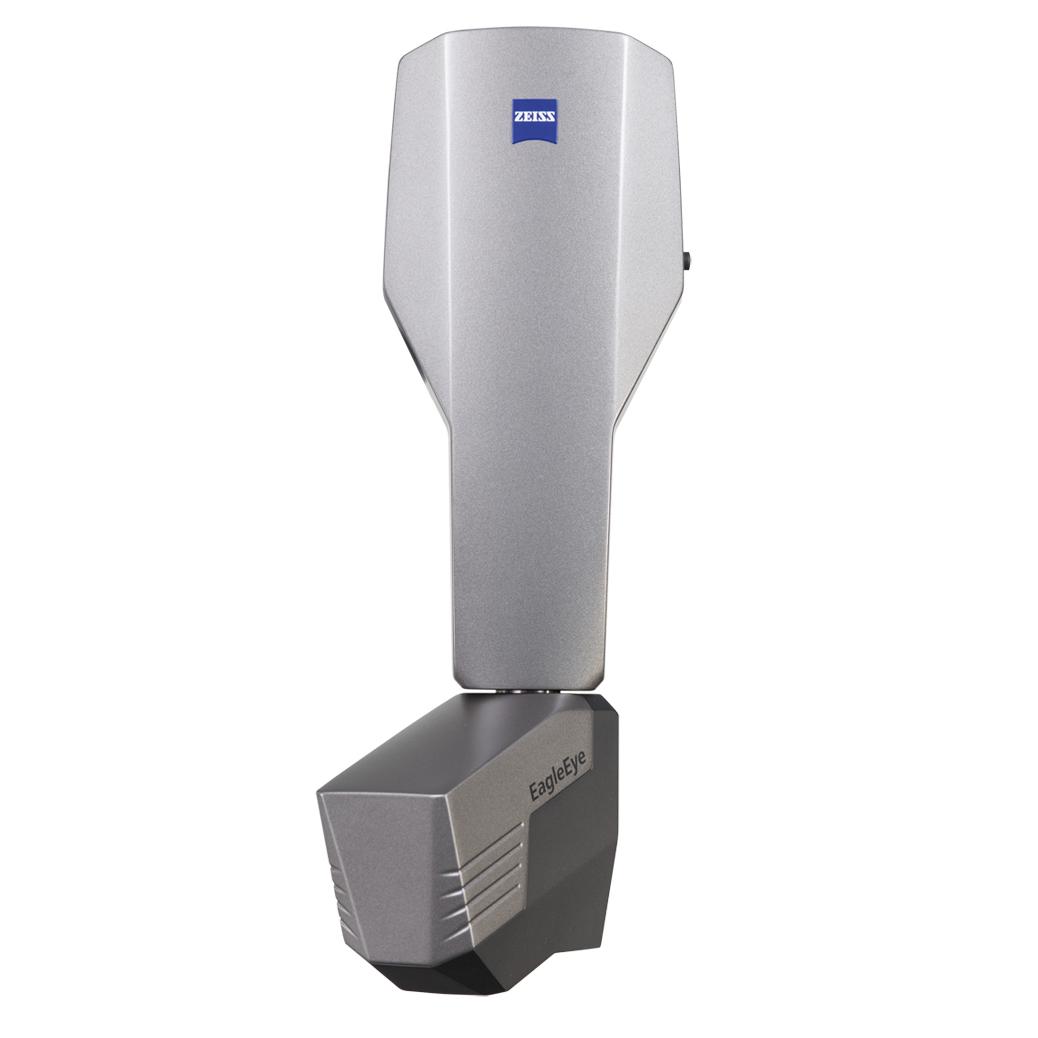

A ZEISS CALENO gépben található ZEISS EagleEye optikai rendszer lehetővé teszi a mérési idő akár 85%-os1 csökkentését is anélkül, hogy kompromisszumot kellene kötnie a minőség és a pontosság vonatkozásában.

  • Termelékenység és pontosság

    A maximális változatosság és a legmagasabb teljesítmény nagyobb menetsebességet, gyorsulást és pontosságot biztosítanak a mérőhelyiségben és a gyártási helyszín közelében.

  • Egyedi konfiguráció

    A ZEISS CALENO könnyedén kiegészíthető egy sor opcióval és kombinációkkal az ügyfél igényei alapján. A mérőrendszer igényre szabható és teljes mértékben konfigurálható a konkrét, pontosságra és teljesítményre irányuló elvárásoknak megfelelően.

  • Körkörös biztonság

    A kezelőt és a mérőgépet többszintű biztonsági rendszer védi. Az érzékelőn, az érzékelőlemezen, az érzékelőtartón (opcionális) és az Y-karon a feladatra specializált ütközésvédelmi technológiák, és a hajtás további biztonsági rendszerei minden tengelyen, körkörösen gondoskodnak a biztonságról.

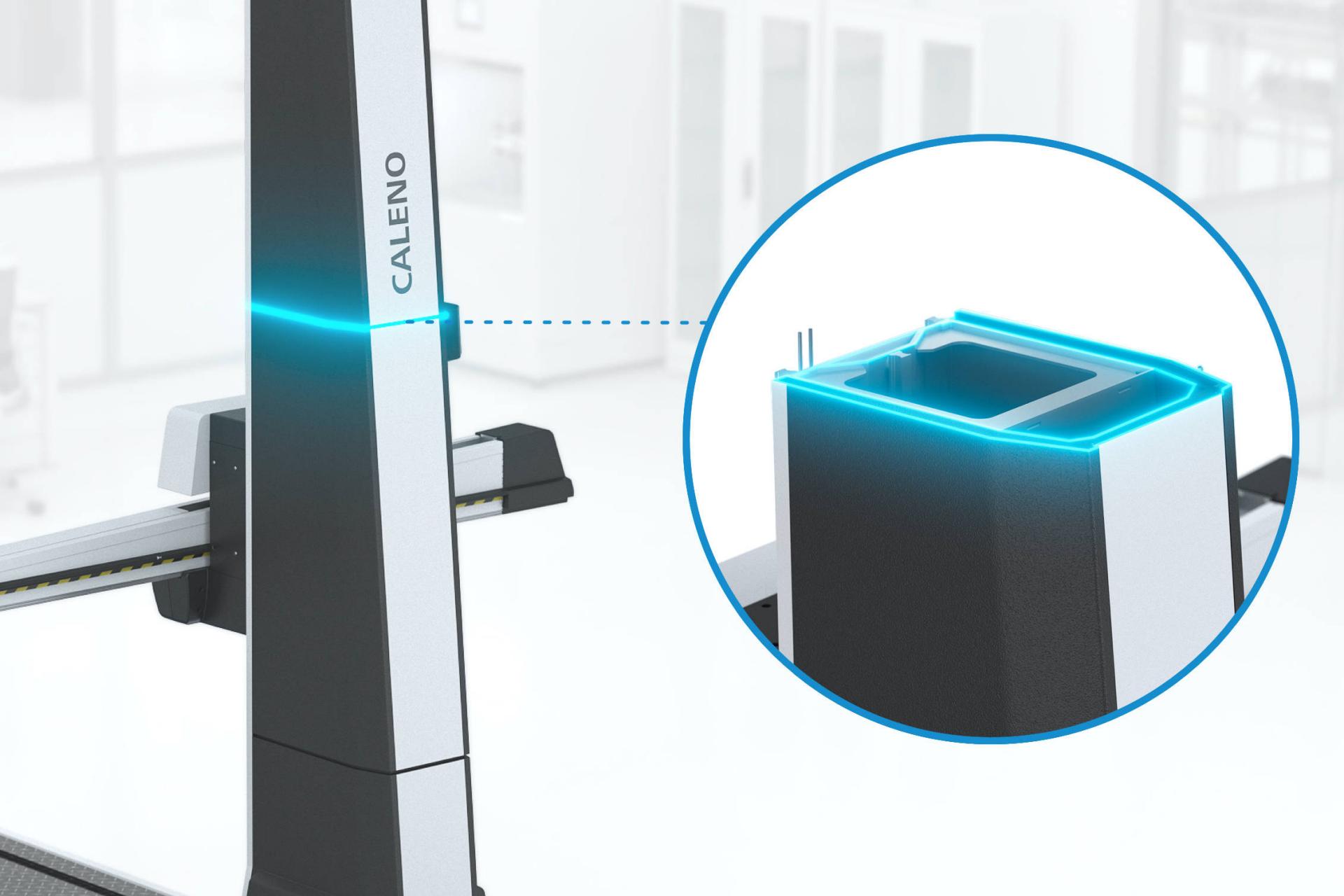

ZEISS CALENO teljes burkolatfedél

A teljes burkolat az alapfelszereltség része

Minden ZEISS CALENO modern kialakítású, teljes burkolattal rendelkezik. Hőszigetelést és szennyeződések elleni védelmet biztosít. Ez alkalmassá teszi a ZEISS CALENO-t a gyártókörnyezetben való használatra is. Ezenkívül opcionálisan aktív hőmérséklet-kompenzáció is elérhető a gép valamennyi tengelye és az alkatrész számára.

ZEISS CALENO tervek

  • Padlóba süllyesztett telepítés

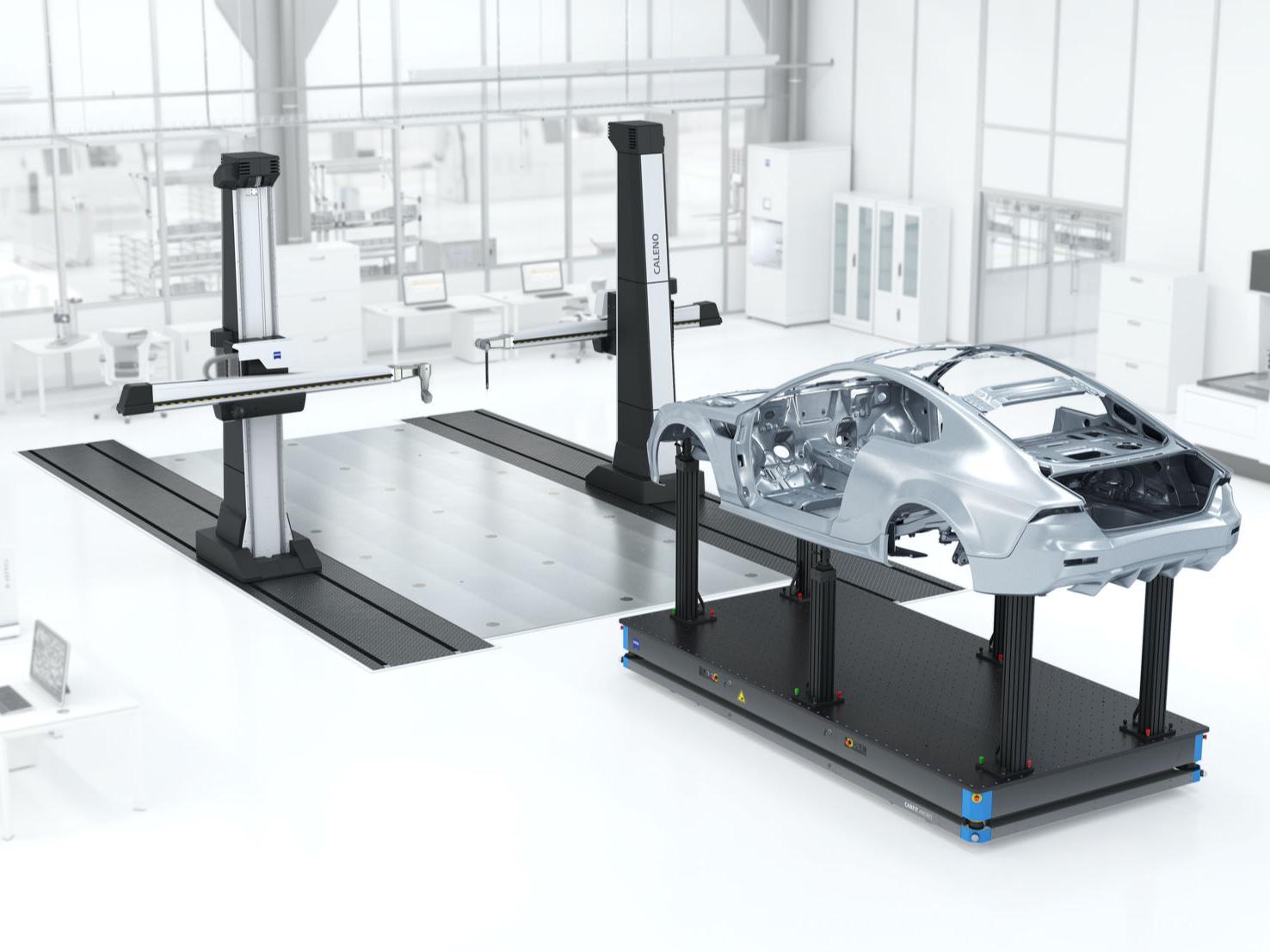

    Padlóba süllyesztett telepítés

    A padlóba süllyesztett változatában a ZEISS CALENO optimálisan hozzáférhető, és olyan padlón futó mozgatórendszerekkel, mint például a ZEISS eMOBEE, áthajtható. A mérőrendszeren és a mérőrendszerrel végzett minden munkához a padlószintbe süllyesztett változat kínálja a lehető legjobb ergonómiát és termelékenységet – ideális nagy mennyiségű mérés és szűk időablakok esetén. A telepítéshez megfelelő alapozás szükséges.

  • ZEISS CALENO T asztali kivitel

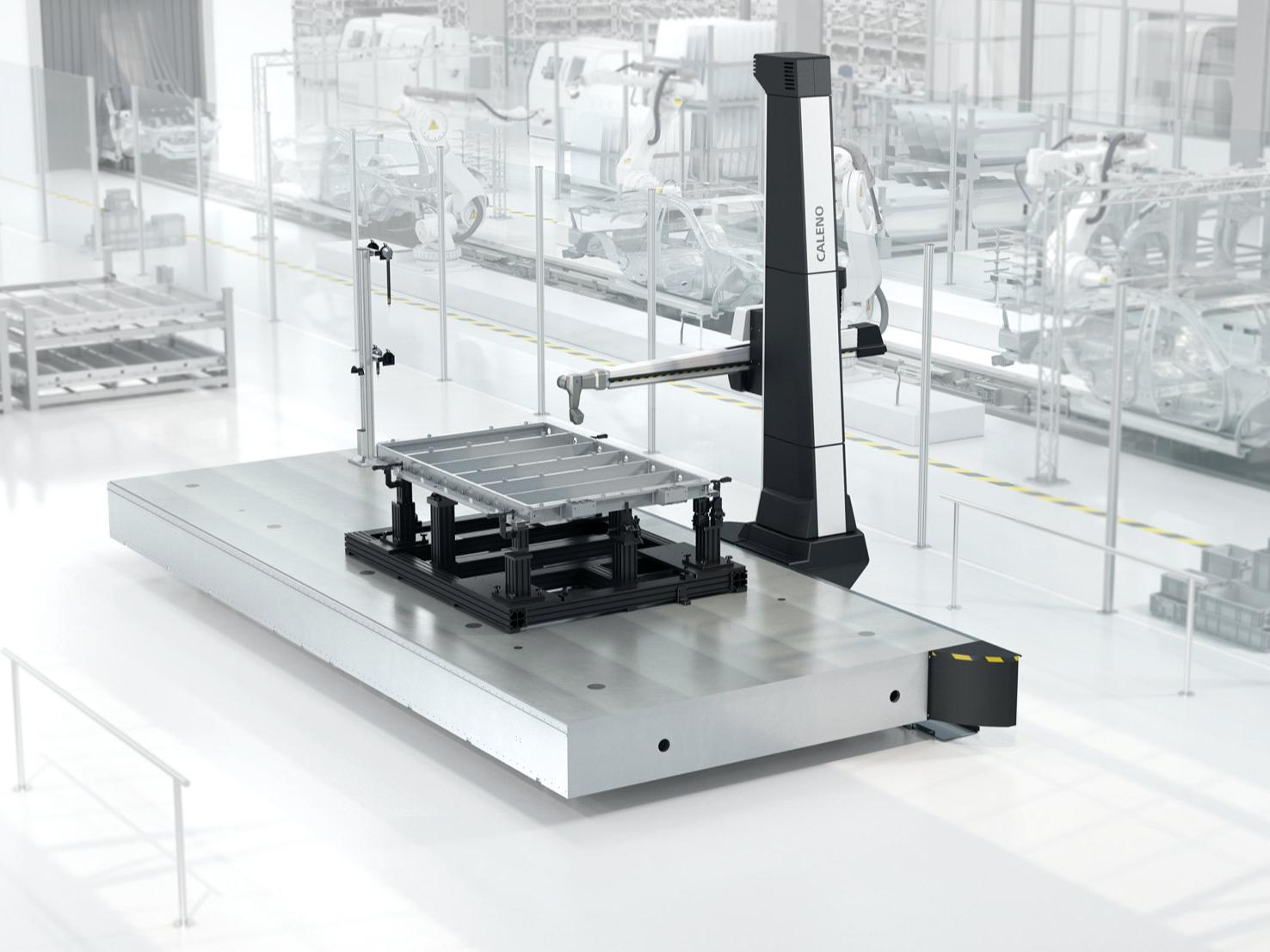

    ZEISS CALENO T asztali kivitel

    A ZEISS CALENO T asztali kivitel általában nem igényel alapozást, és kevésbé költséges, mint a padlószintbe süllyesztett változat – ugyanolyan kiemelkedő pontosság és teljesítmény mellett. Az asztali kivitel esetében a mérőasztal és a mérőoszlopok egy eredendően merev egységet alkotnak. Ez teszi a mérőrendszert kevésbé érzékennyé a telepítés helyével szemben. Ezért ideális a ZEISS CALENO T utólagos, valamint gyártósor közelébe való telepítésre. Az opcionálisan rendelhető levegős csillapítórendszerrel a mérőrendszer optimálisan elválasztható az alapozástól.

  • Padlóba süllyesztett telepítés

    Padlóba süllyesztett telepítés

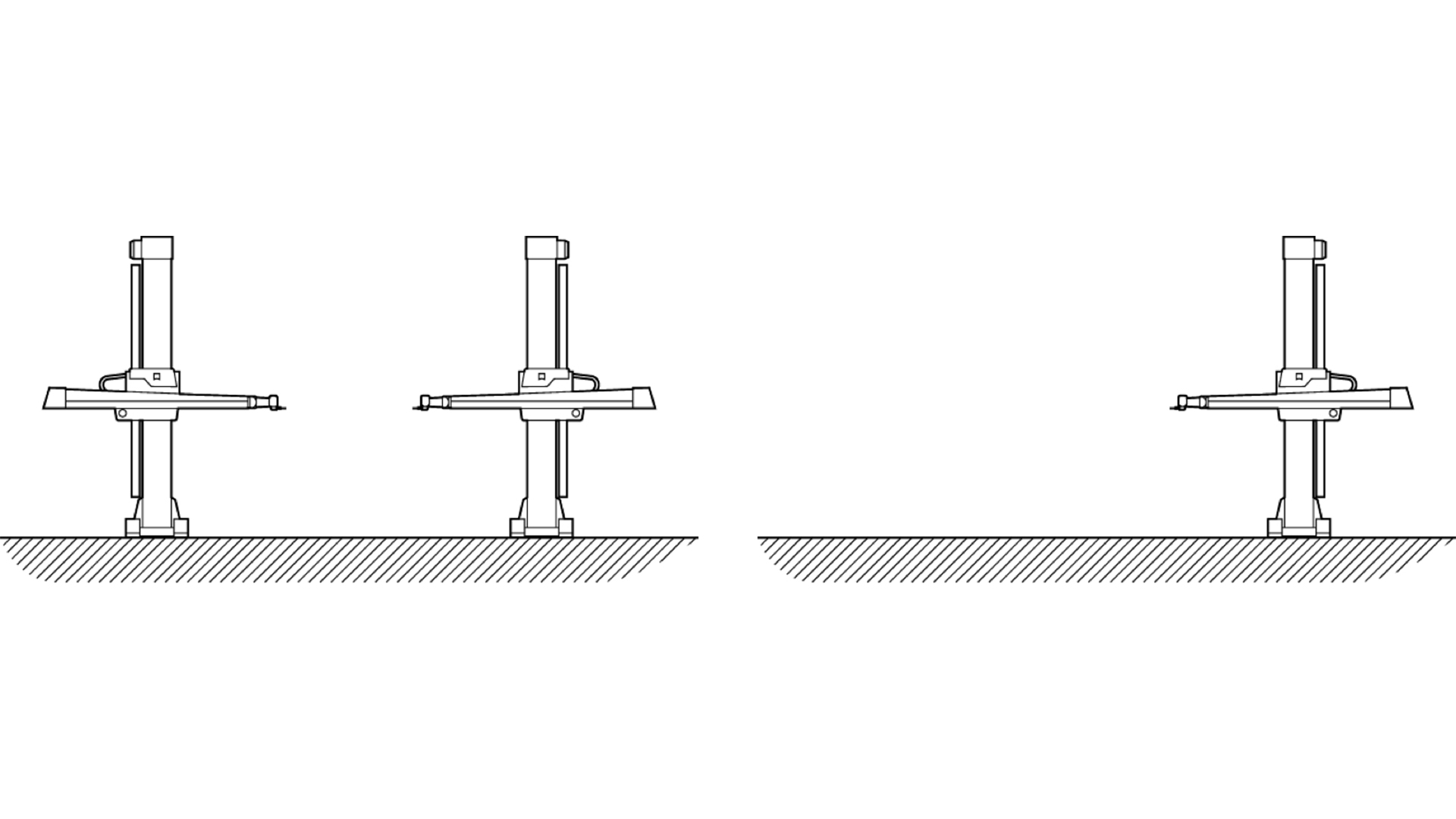

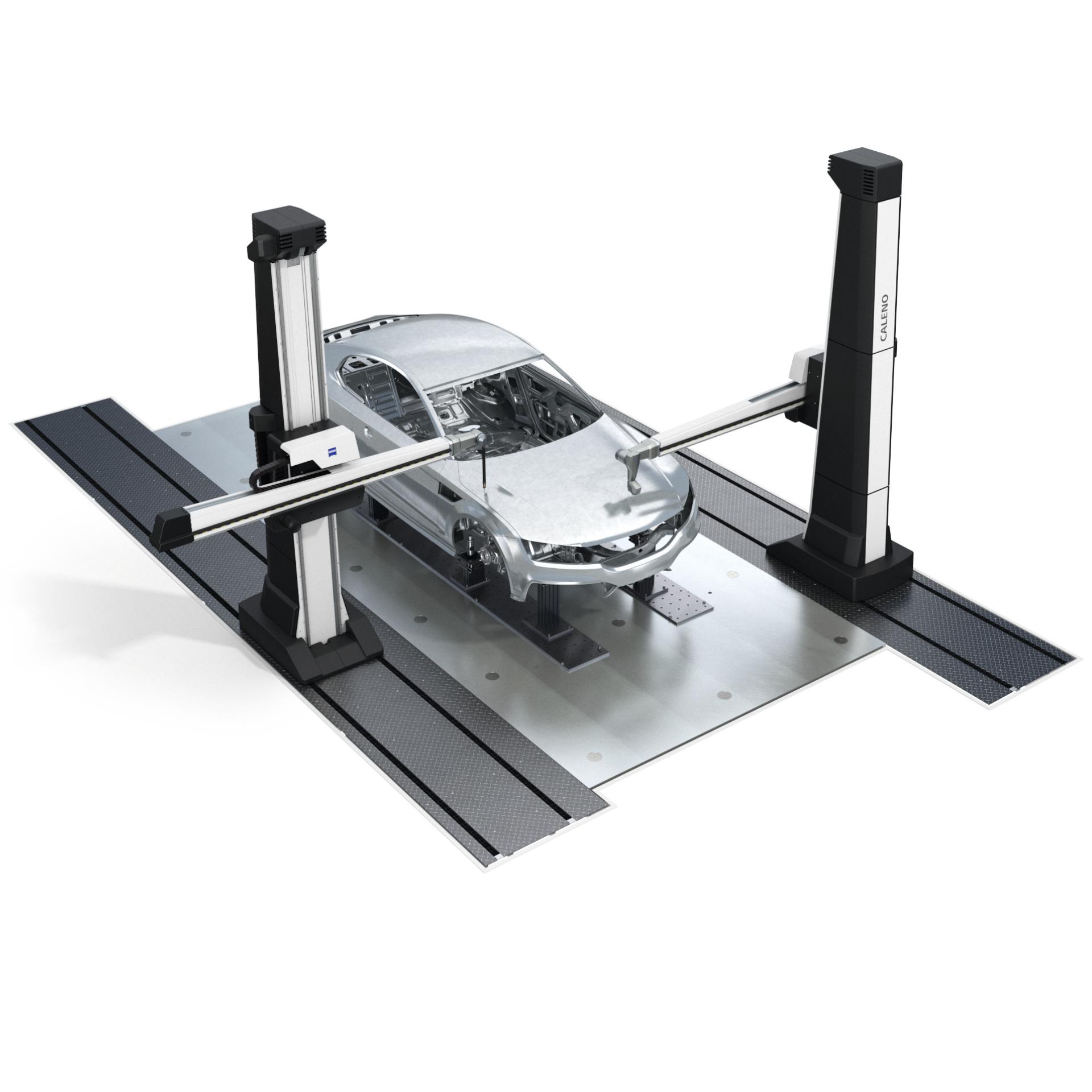

    ZEISS CALENO padlóba süllyesztve, duplex és egykaros rendszerként

  • ZEISS CALENO T asztali kivitel

    ZEISS CALENO T asztali kivitel

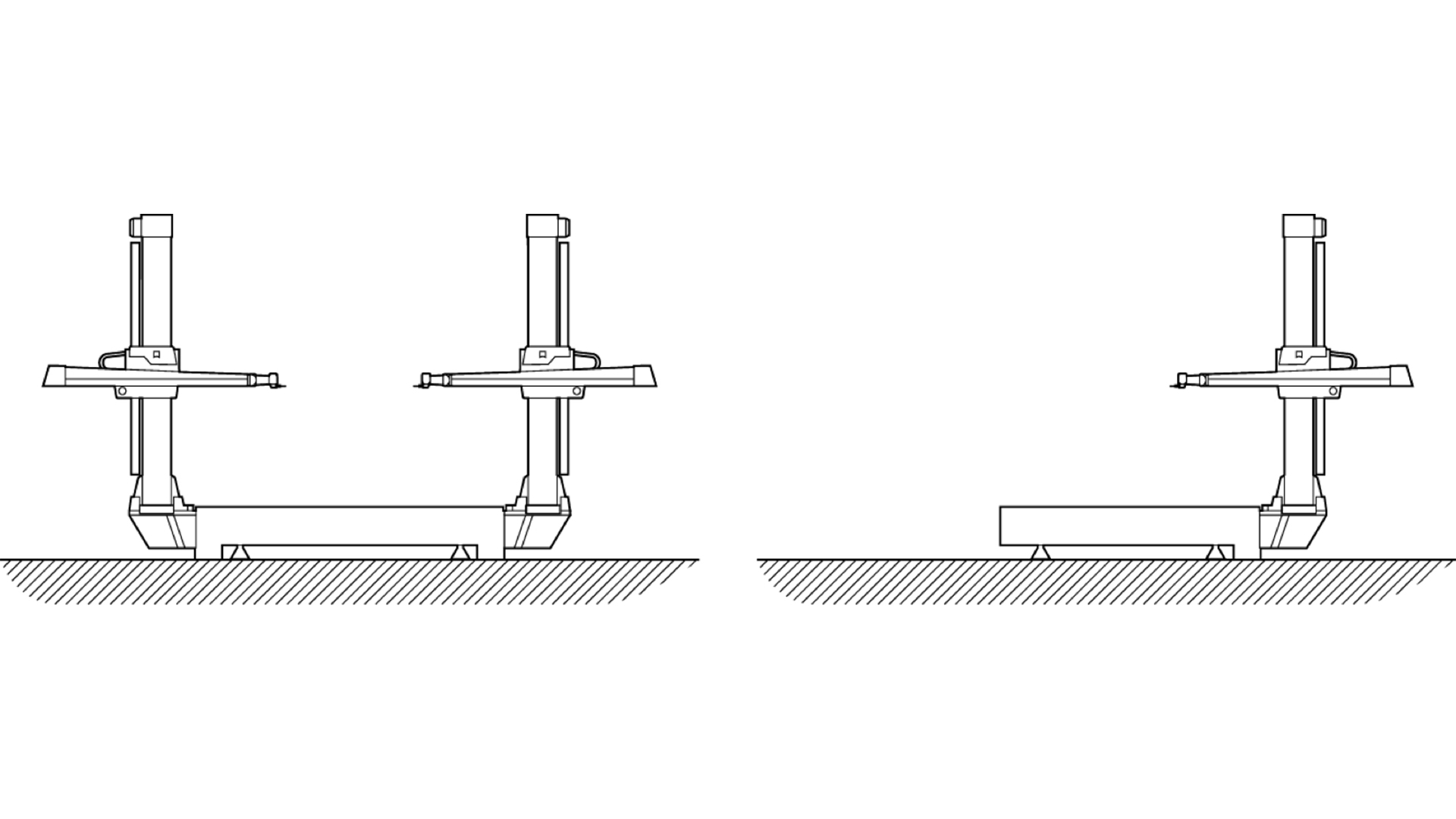

    ZEISS CALENO T duplex és egykaros rendszerként

  • Padlóra szerelt telepítés

    Padlóra szerelt telepítés

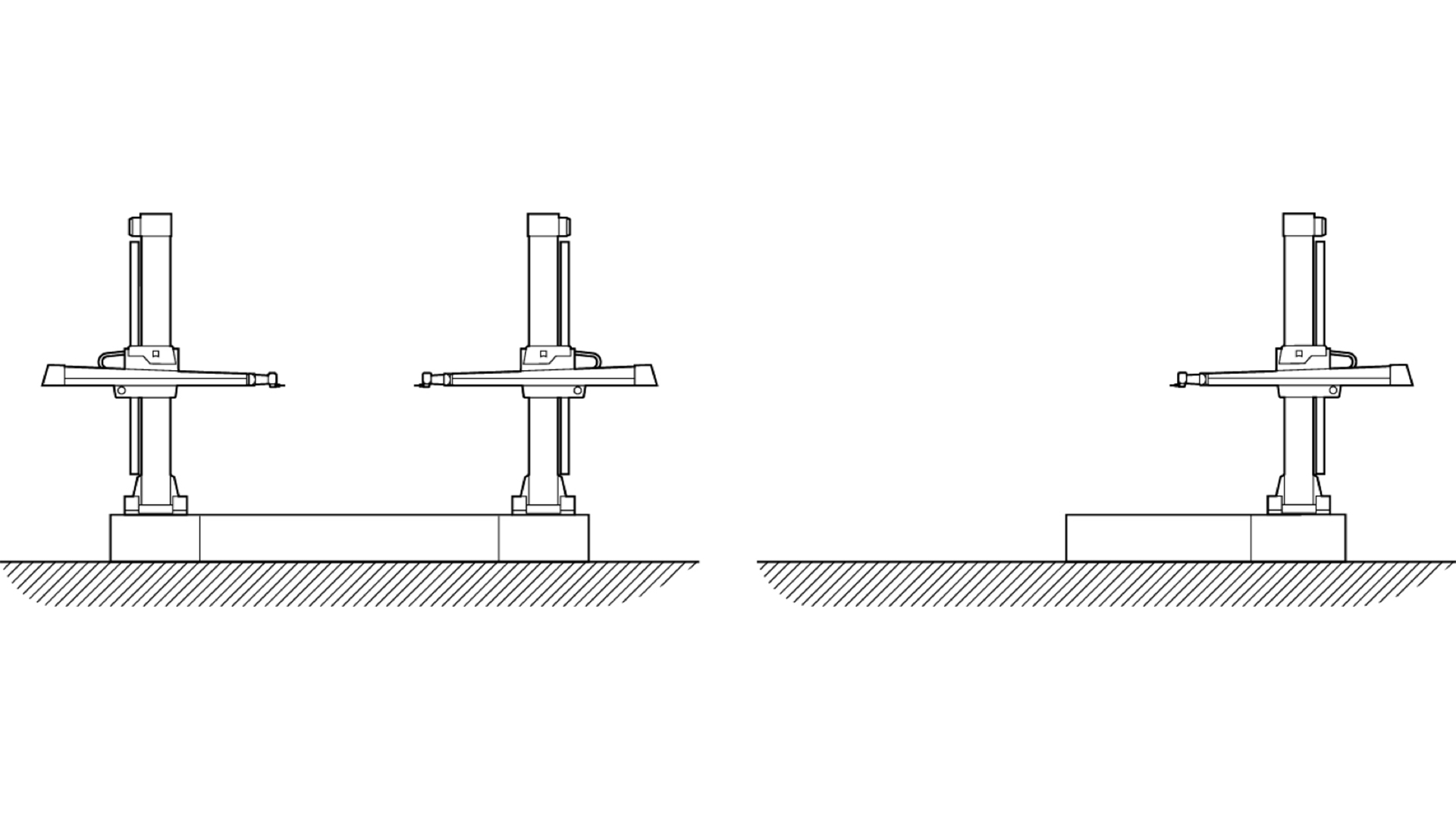

    ZEISS CALENO padlóra szerelve, duplex és egykaros rendszerként

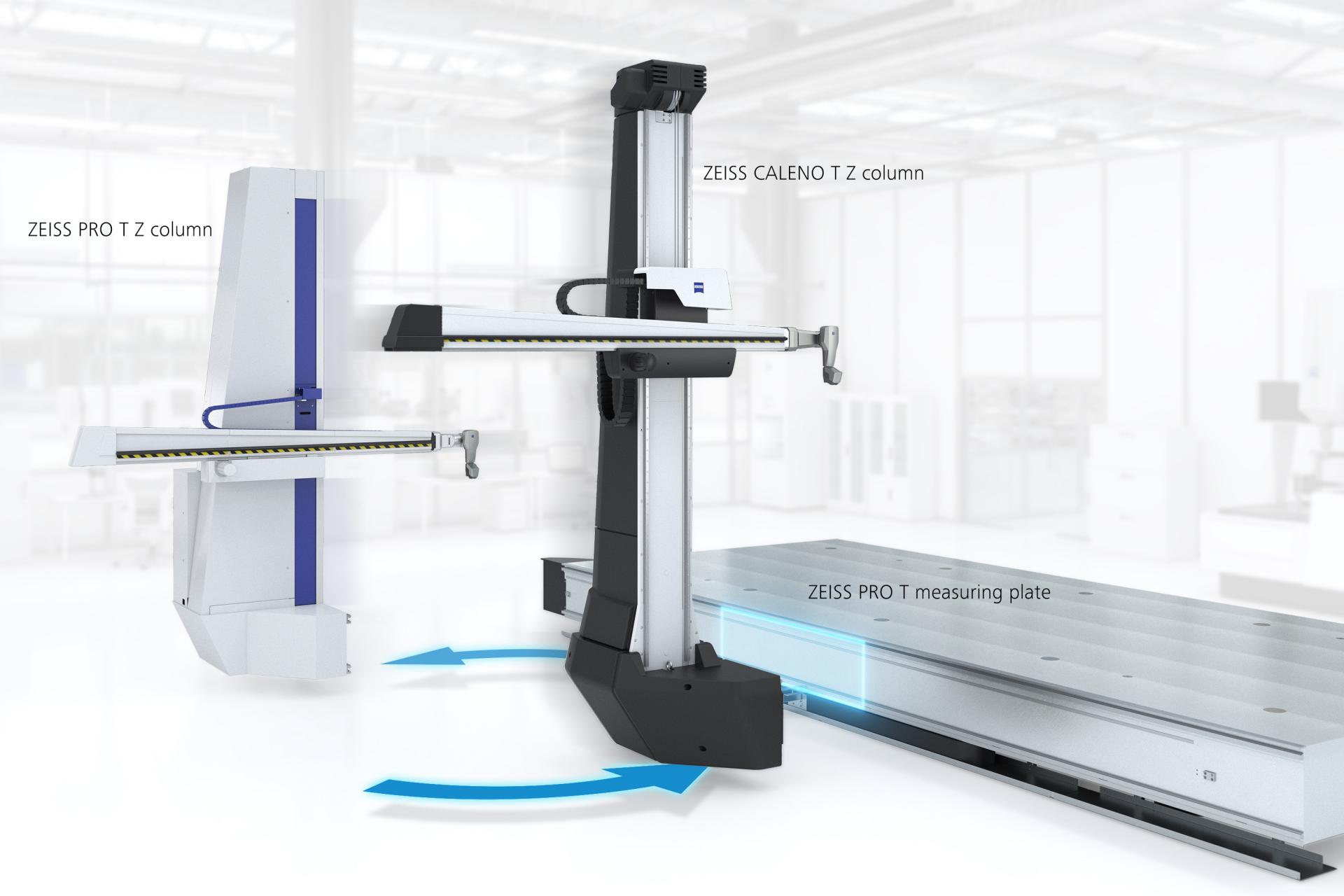

Frissítés a ZEISS PRO T-ről

Szeretné korszerűsíteni ZEISS PRO T mérőgépe érzékelőtechnológiáját?
Frissítés ZEISS PRO T-ről CALENO T-re.

Javasoljuk a teljes frissítést a ZEISS CALENO T-re.

Az új ZEISS CALENO T-t úgy terveztük, hogy továbbfejlesztett Z-oszlopai kompatibilisek legyenek a ZEISS PRO T mérőlemezével. Az oszlop cseréjével egy ZEISS PRO T átalakítható ZEISS CALENO T-vé, ami a legújabb ZEISS érzékelőtechnológiával rendelkezik.

Ezáltal minden idők legpontosabb és leghatékonyabb ZEISS vízszintes karú mérőrendszeréhez jut hozzá. Ennek oka, hogy a CALENO T új Z-oszlopai nagyobb merevséget, első osztályú hőmérséklet-szigetelést biztosítanak alapfelszereltség részeként, és minimális karbantartást igényelnek. És ezek jelentik a jövőbiztos alapot a forgócsuklók és az érzékelőtechnológia jövőbeli továbbfejlesztéséhez.

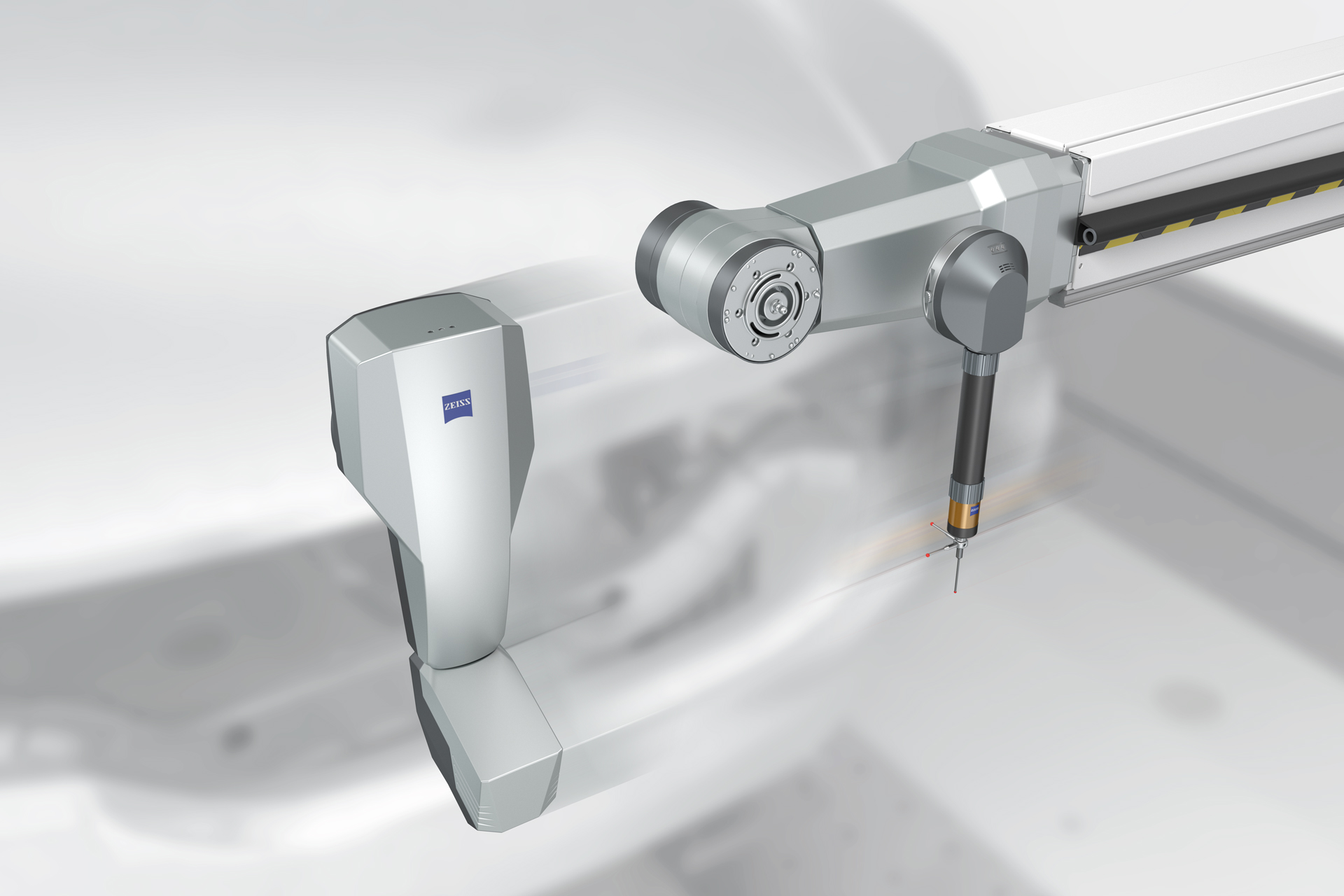

ZEISS CALENO DSC érzékelők

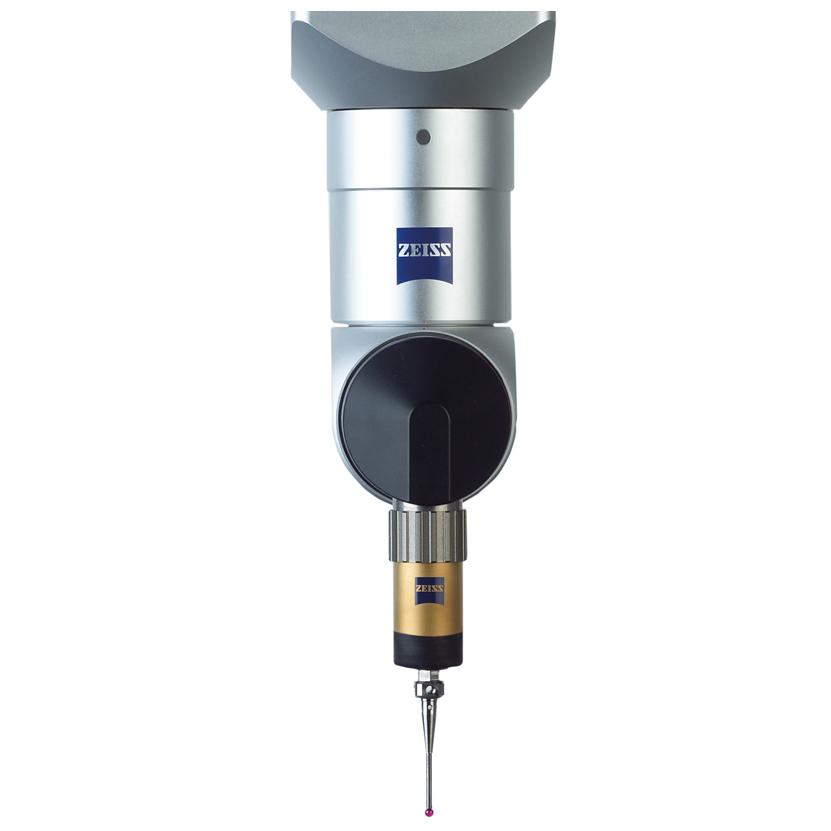

Új, fokozatmentes forgatóegység DSC

A magas dinamika és a kiváló pontosság lehetővé teszik a DSC számára a különböző mérési feladatok elvégzését. Érintéses és optikai érzékelőkkel egyaránt működik, akár 800 mm-es hosszabbítóval használható, és nagy fordulatszámot biztosít. A passzív tapintótöltőhöz nincs szükség sűrített levegőre vagy elektromos áramra.

Műszaki adatok

ZEISS CALENO padlóba süllyesztett változat
ZEISS CALENO T

Mérési tartomány:

Egyéni

7000 X [mm]
1800 Y [mm]
3000 Z [mm]

Dupla

7000 X [mm]
3086 Y [mm]
3000 Z [mm]

Egyéni

7250 X [mm]
1800 Y [mm]
2500 Z [mm]

Dupla

7000 X [mm]
2800 Y [mm]
2500 Z [mm]

Hossz méréshiba

Standard

16 °C – 24 °C hőmérséklet
27 + L /80 ≤70 E μm-ben

High accuracy (opció)

18 °C – 22 °C hőmérséklet
18 + L/125 ≤50 E μm-ben

Standard

16 °C – 24 °C hőmérséklet
27 + L /80 ≤70 E μm-ben

High accuracy (opció)

18 °C – 22 °C hőmérséklet
18 + L/125 ≤50 E μm-ben

Maximális sebesség és gyorsulás

Standard

260 mm/s V térbeli V
1000 mm/s2 A térbeli

Performance (opció) fénysorompóval

866 mm/s V térbeli V
1500 mm/s2 A térbeli

Standard

260 mm/s V térbeli V
1000 mm/s2 A térbeli

Performance (opció) fénysorompóval

866 mm/s V térbeli V
1500 mm/s2 A térbeli
