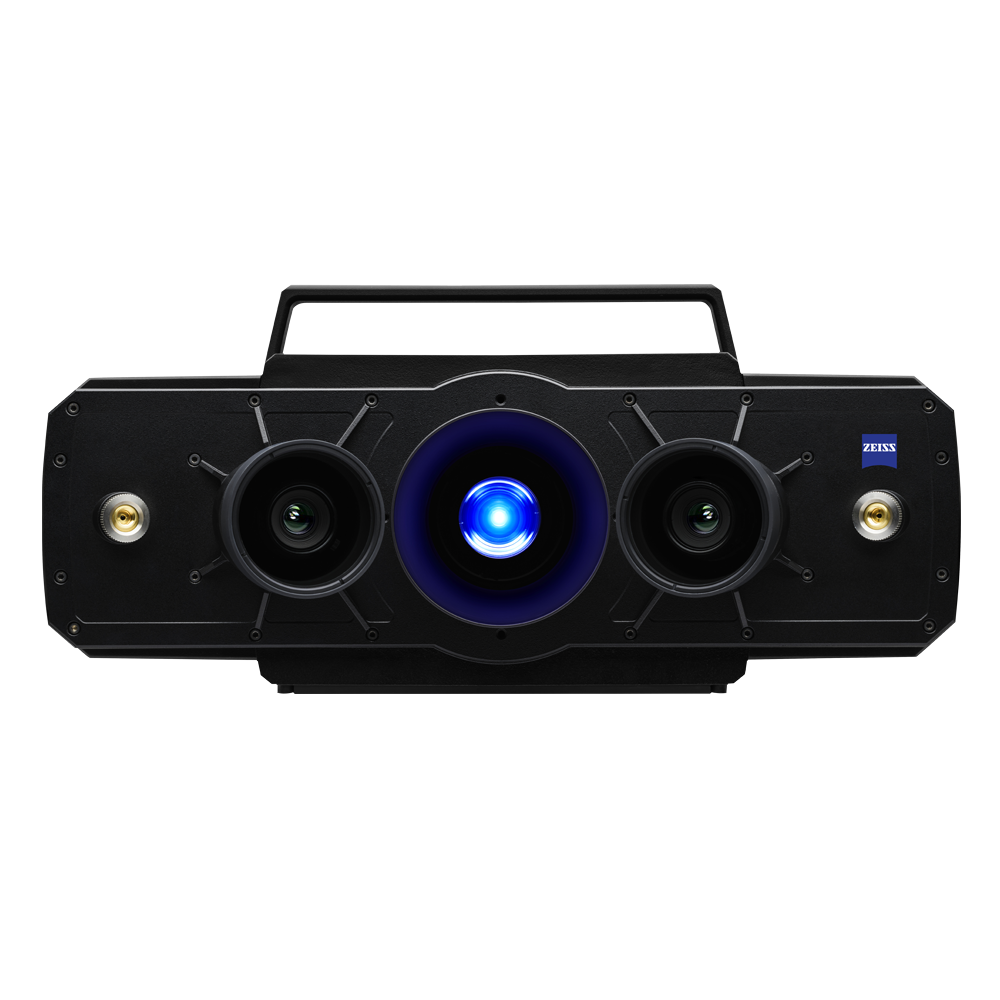

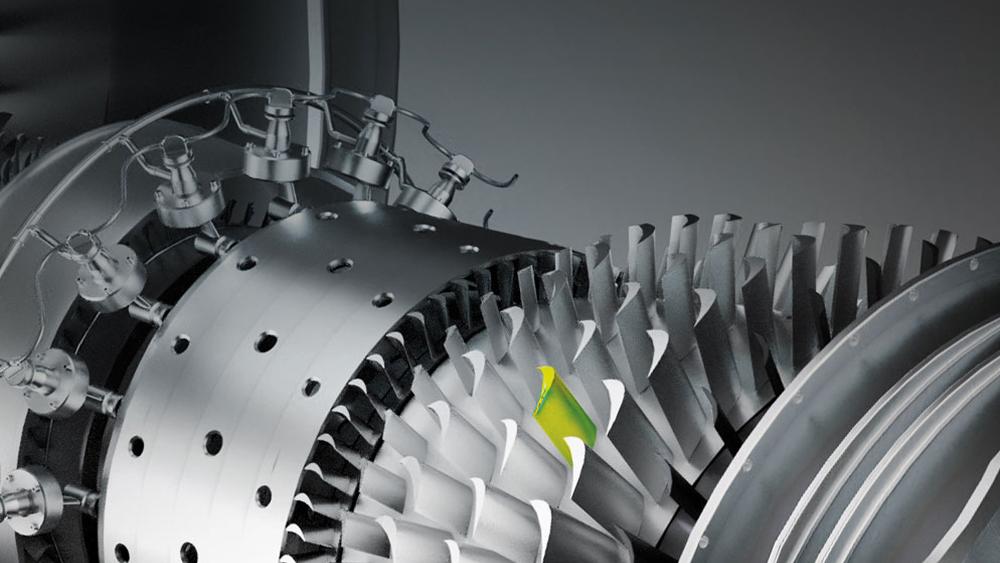

ATOS 5 for Airfoil

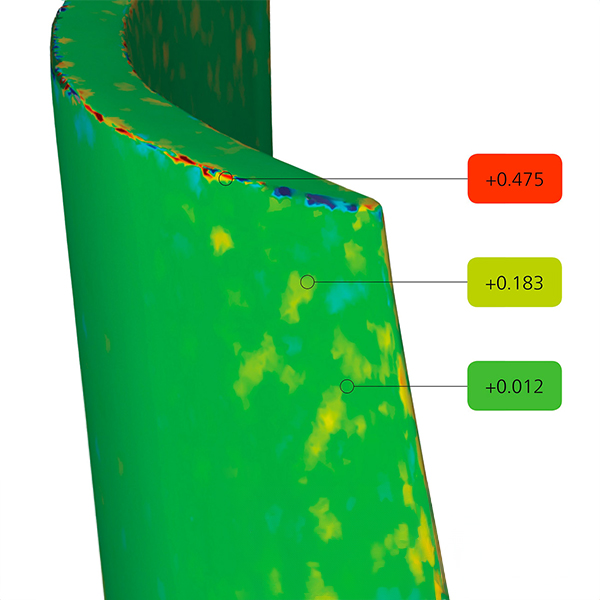

A felületi eltérések 3D-s ábrázolása a CAD-hez vagy a mesterhálóhoz képest a ZEISS technológiában alapfelszereltség. A felület-összehasonlításokat jellemzően új termékek kifejlesztésekor használják, hogy a gyártási folyamat során felmerülő problémákat keressék. Az összehasonlítások többféle beállítással is elvégezhetők, beleértve a CAD-hez vagy az RPS-hez való legjobb illeszkedést. Ez a nagy teljesítményű eszköz olyan termékrészleteket tár fel, amelyeket a hagyományos eszközök nem tudnak megadni.

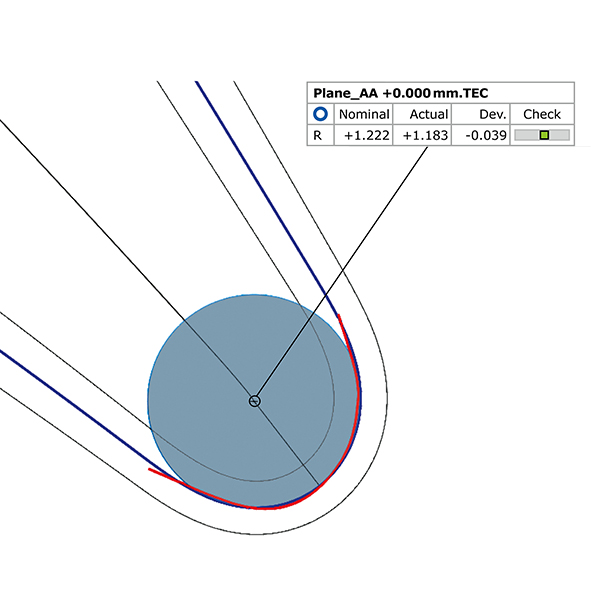

Az élpontok létrehozása standard funkció, és azt a görbületi vonal döféspontja határozza meg a belépőélnél vagy a kilépőélnél a szárnyszelvény szívó- és nyomóoldalával. A szakértői paraméterek lehetővé teszik a pontok mozgatását a görbületi vonal mentén. Az élkörök szintén automatikusak, és a szárnyprofil belépőélénél vagy kilépőélénél generálnak elemeket.

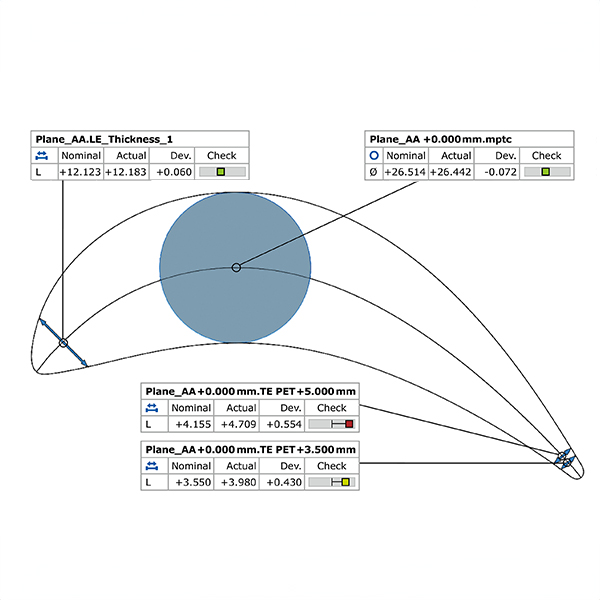

Standard funkció, amely vastagságokat hoz létre a szárnyprofil belépőélén vagy kilépőélén. Az egyszerű párbeszédablak megadja azt a távolságértéket, amelynél a vastagságot az élponttól kell számítani. A különböző opciók lehetővé teszik a mérés követését a görbületi vonal mentén. Hagyományos vastagságok is létrehozhatók előre meghatározott rajzi szögek mellett. A maximális szárnyvastagság ellenőrzése is lehetséges a távolság vagy a maximális beírt kör módszerével.

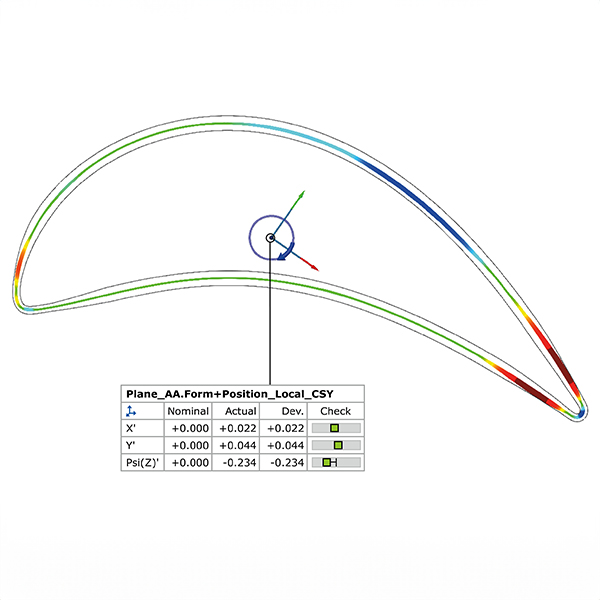

A szoftver lehetővé teszi a szárnyszelvények alakjának és helyzetének rugalmas értékelését a végfelhasználói igényeknek megfelelően. A tényleges szelvényadatok értékelési technikái összehasonlíthatók a Csebisev-, Gauss- vagy a legjobb tűrésű illeszkedési módszerrel. A szoftver képes összehasonlítani az eredményeket változó tűrésmezőkkel is, ahol a szárnyszelvények különböző területein eltérőek a tűrések.
