OPTIKAI 3D-S LETAPOGATÁS

ATOS 5

Sokoldalú szkenner ipari igényekhez

Fejlett kameratechnológiájának, az erős fényforrásnak és a nagy teljesítményű szoftvernek köszönhetően az ATOS 5 új teljesítményszintet ér el, különösen fényes és sötét felületek, finom struktúrák és élek mérésekor. A technológia felgyorsítja az összesített mérési időt, ugyanakkor pontos 3D-s mérési adatokat szolgáltat.

Fast measurements
Variable system
Comprehensive process and quality control

Az ATOS 5 felgyorsítja a gyártási folyamatokat

Az ATOS 5 teljes mérési mezőre kiterjedő 3D-s szkenneléseket biztosít: szerszámokról és öntőformákról, műanyag és fém alkatrészekről. Az adatok átfogó folyamatirányítást és minőség-ellenőrzést tesznek lehetővé azáltal, hogy láthatóvá teszik a hibákat és hibás részeket.

Gyorsítsa fel a méréseket

Teljes mérési mezőre kiterjedő 3D-s szkennelések

Az ATOS 5 felgyorsítja a vizsgálati folyamatot. A rendszer rövid expozíciós időket biztosít, még fényes és sötét felületeken is. A nagy mérési területeknek köszönhetően az optikai 3D-s szkenner még gyorsabbá válik, lehetővé téve a 3D-s adatok gyors megszerzését, és ezáltal a termelékenység növelését.

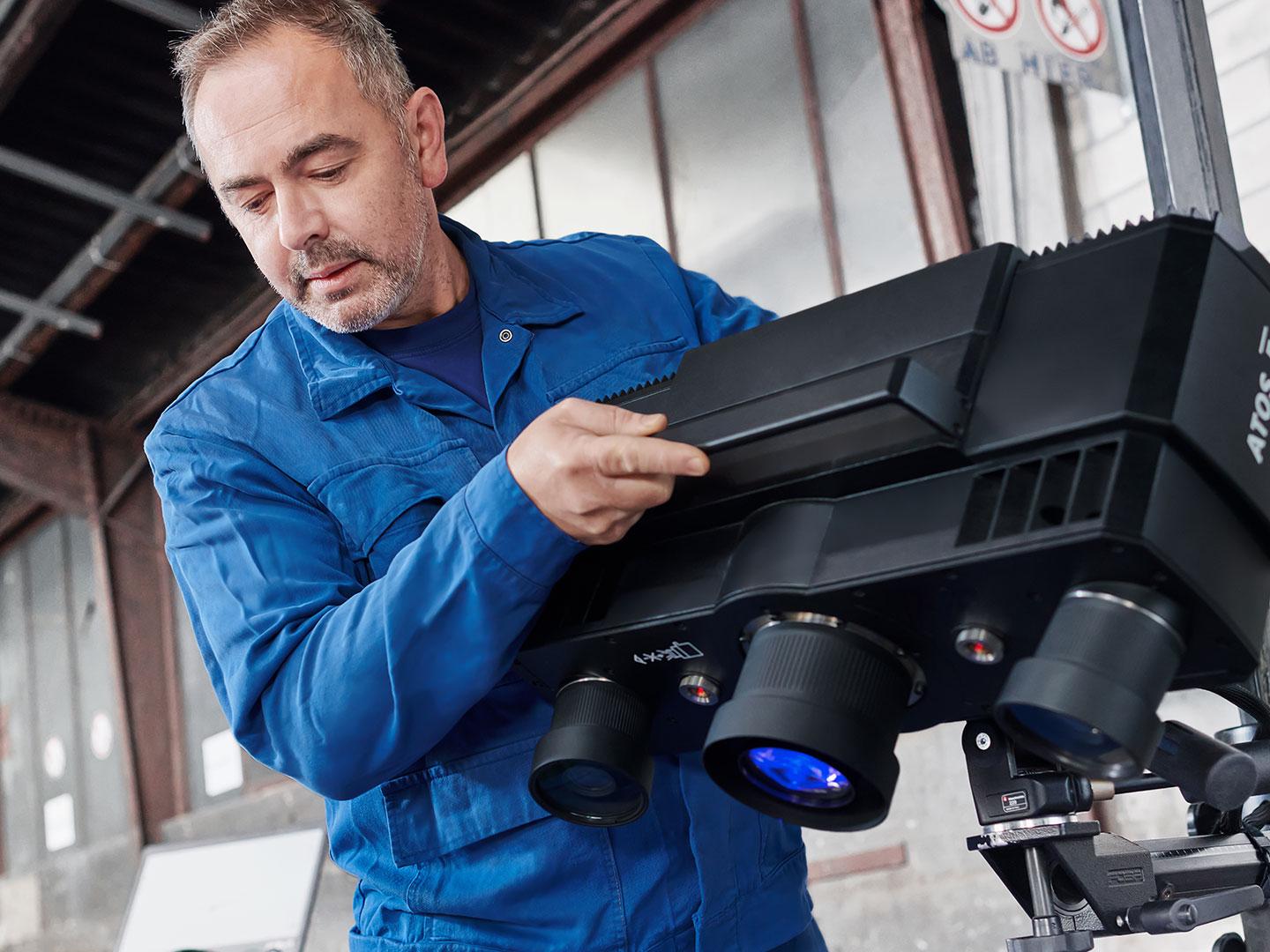

Masszív precizitás

Ipari használatra kifejlesztve

Az ATOS 5 megfelel az ipari felhasználók magas szintű méréstechnikai követelményeinek. A rendszer abszolút és nyomon követhető mérési adatokat szolgáltat még mostoha körülmények között is. Sztereokamera-elrendezésével az ATOS 5 tartalmaz egy beépített, érzékelővel vezérelt megbízhatósági felügyeleti funkciót a mérésekhez. Integrált szoftverünk folyamatos visszajelzést ad Önnek a kalibrálás állapotáról, a mérés pontosságáról, a környezeti változásokról és az alkatrészmozgásokról.

Sokoldalú mindenes

Együtt növekszik az Ön igényeivel

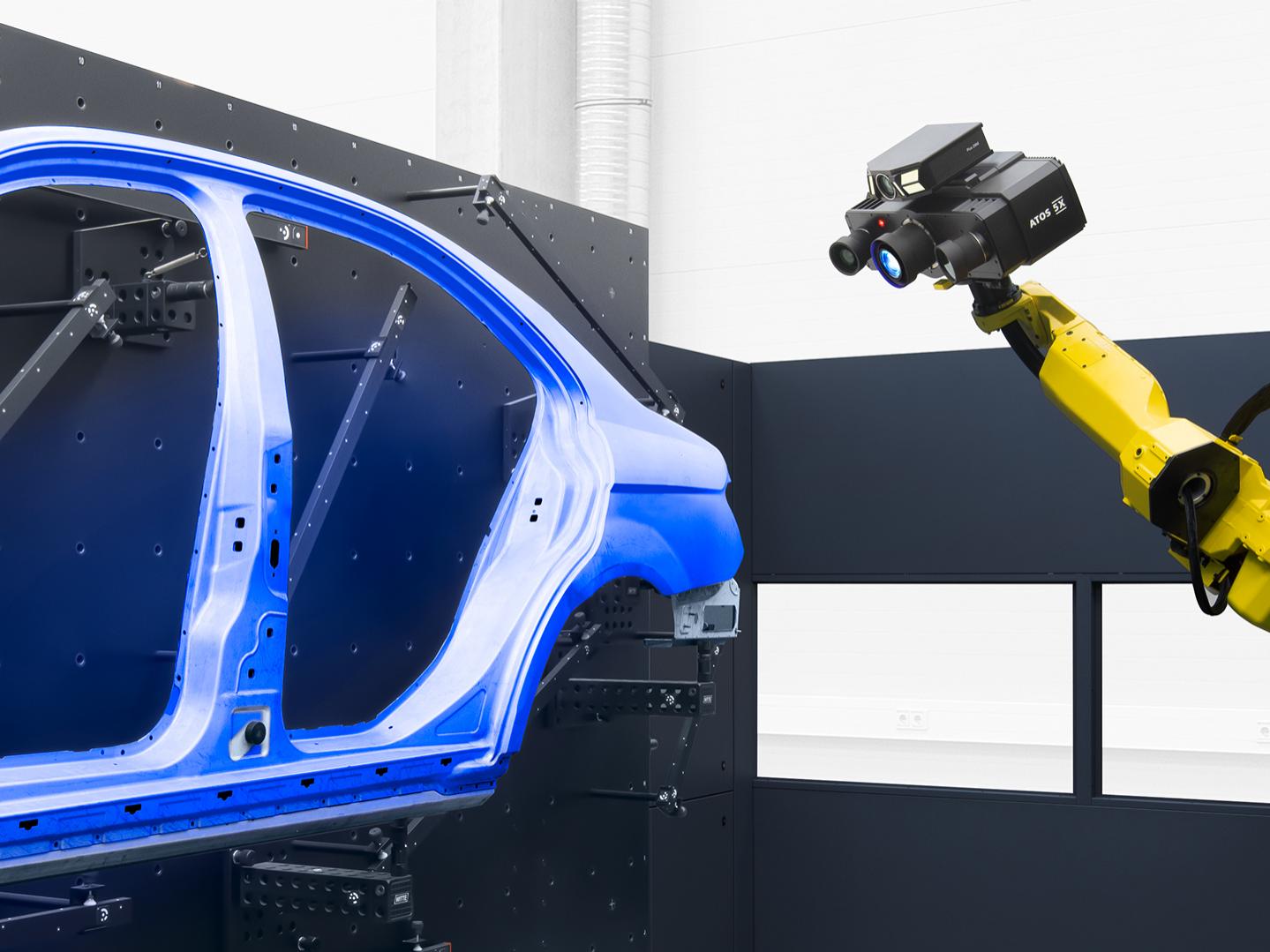

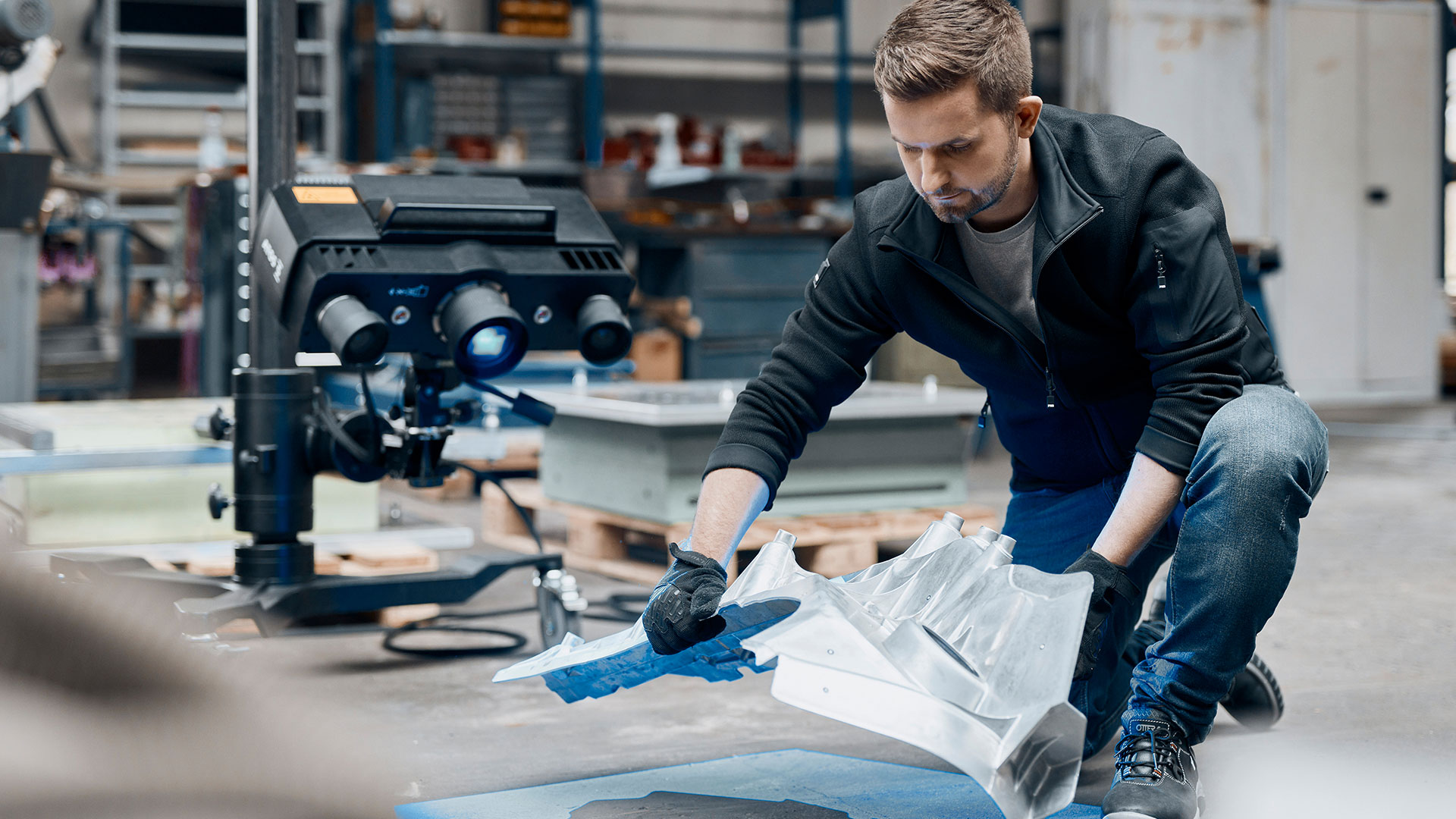

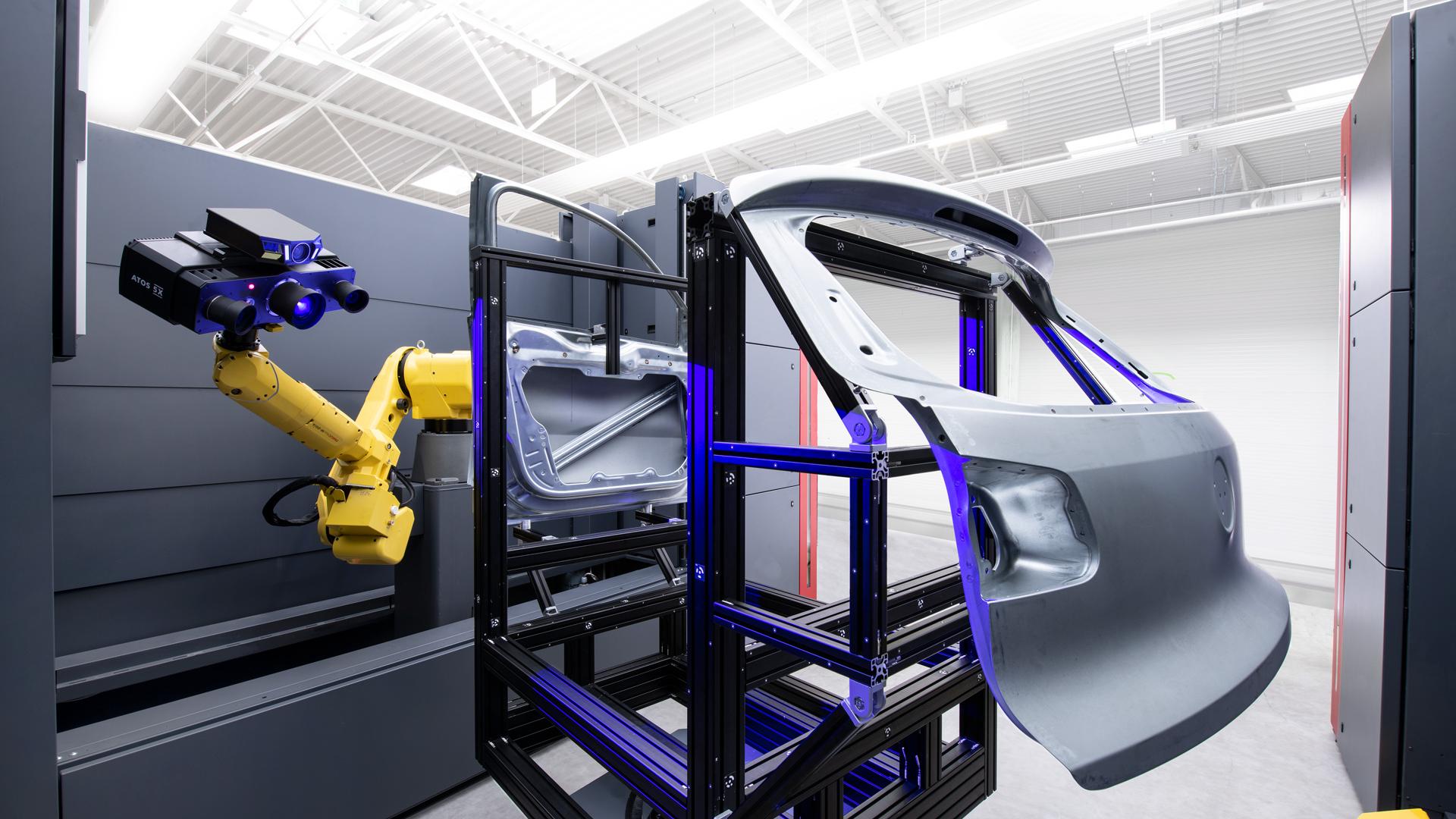

Válassza az ATOS 5-öt, hogy a rugalmasságot a pontossággal kombinálja. Akár az üzemben, akár a mérőszobában, manuálisan vagy automatizáltan, a rendszer bonyolult vizsgálati feladatokat old meg. Helyhez kötötten a mérőszobában vagy mobilan a gyártásban, alkalmazkodik az Ön igényeihez. Ha nagyobb hatékonyságra törekszik a sorozatgyártás során, az ATOS 5 lehetővé teszi az automatizált minőség-ellenőrzést a standardizált ScanBox mérőgépeken belül.

Bővebben

Teljesítménynövelés

A grafikus kártya felgyorsítja a méréseket

A ZEISS INSPECT szoftver kihasználja a grafikus kártya számítási teljesítményét. A sok GPU-magnak köszönhetően az egyes letapogatások gyorsabban feldolgozhatók. Ez jelentősen csökkenti a teljes mérési időt. Nagy teljesítményű fényforrásával és kameratechnológiájával kombinálva az ATOS 5 ezzel a GPU-gyorsítással új teljesítményszintet ér el.

Bővítés fotogrammetriai módszerekkel

Nagy méretű és összetett alkatrészekhez

Fejlessze fel mérési képességeit a TRITOP optikai fotogrammetriai rendszer integrálásával. Az ATOS 5 bővítéseként ez a hordozható megoldás kiválóan teljesít referenciapont-mezők rögzítésénél, így tökéletesen alkalmas nagy méretű és bonyolult alkatrészek vizsgálatára. Ezeket a referenciapontokat felhasználva az ATOS 5 automatikusan átalakítja az egyes méréseket, garantálva a mérések nagy pontosságát.

Bővebben

ATOS technológia

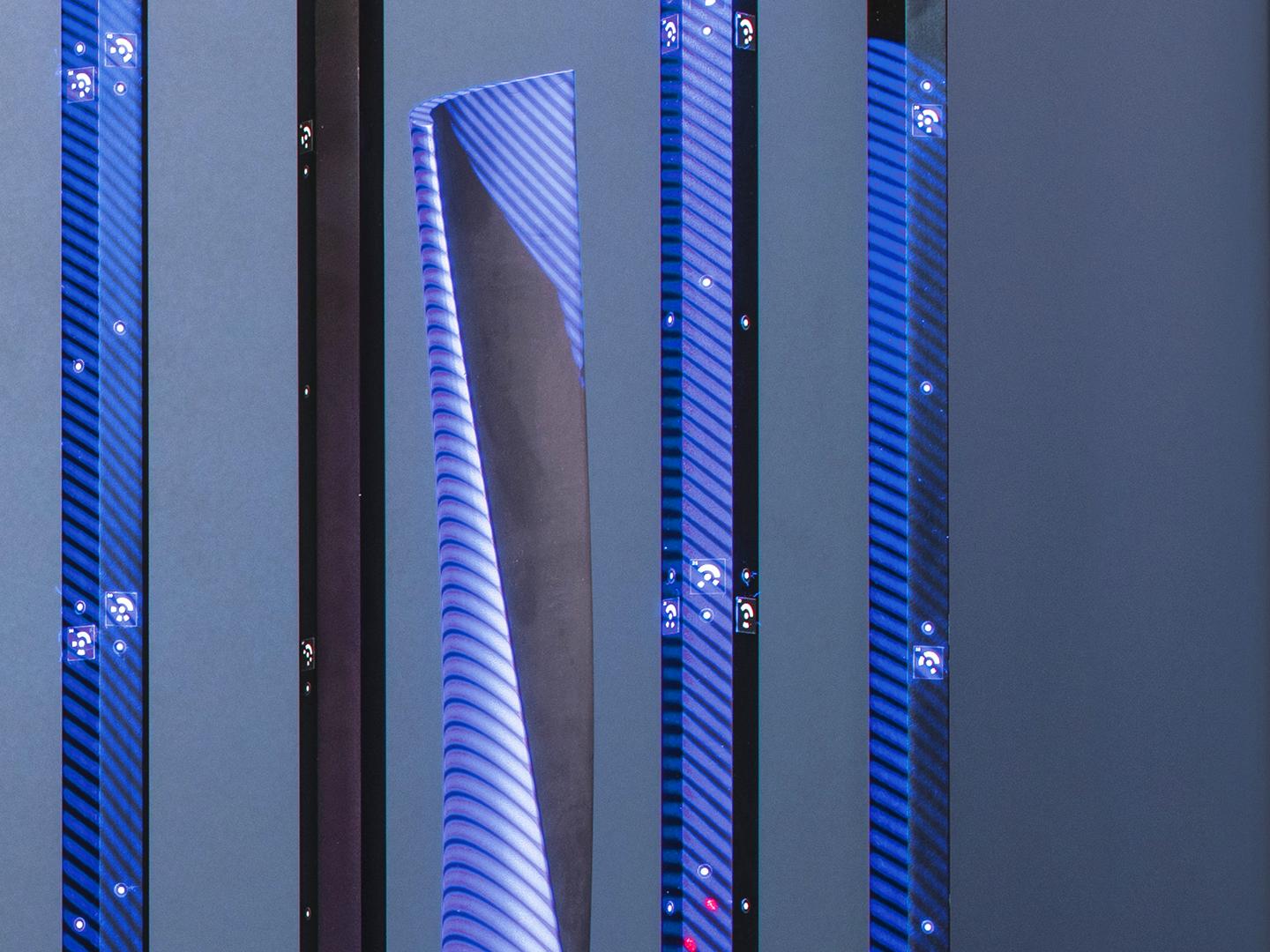

Az ATOS 5 strukturált kék fénnyel működik az érintésmentes méréshez. Egy egyedi mérés akár 12 millió független mérési pontból áll. Határozza meg a pontosságot, a felbontást és a mérési terület méretét az Ön igényeinek megfelelően. Ez nemcsak nagy felbontást tesz lehetővé az összetett, részletes alkatrészek esetében, hanem a nagy méretű alkatrészek gyors digitalizálását is biztosítja.

Rövid expozíciós idők

Por és fröccsenő víz ellen védett ház

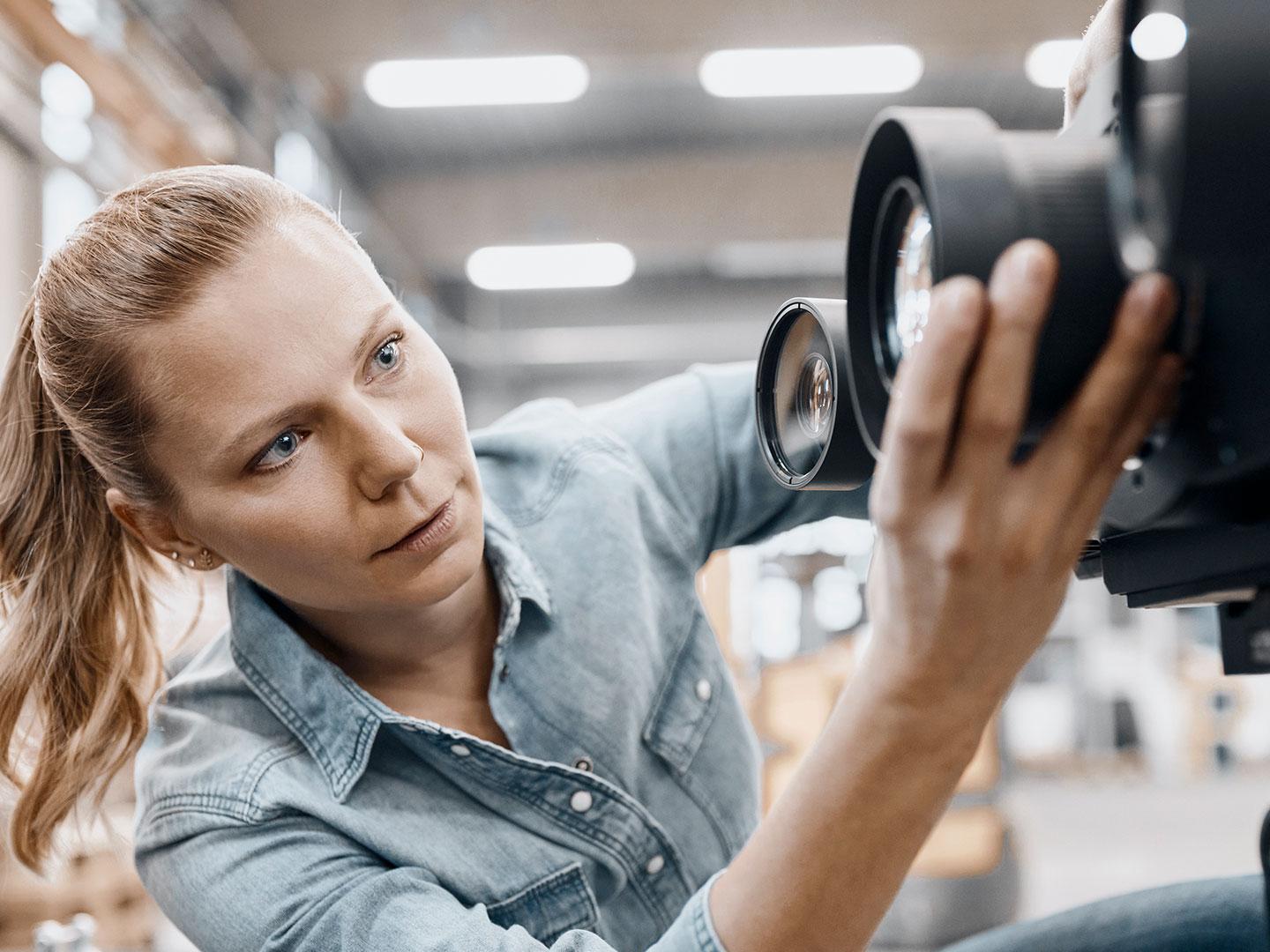

Változtatható mérési térfogatok

Nagyon kis sávok vetítése az egységnyi területekre

Hatékony eszköz az elemzésekhez

A ZEISS INSPECT mindent egyetlen forrásból kínál

Szkennelés, vizsgálat és jegyzőkönyvezés: A szoftver végigvezeti Önt a teljes munkafolyamaton. A névleges-tényleges összehasonlítástól kezdve a geometriai méretezés és tűrésezés vizsgálatain. A szükséges korrekciók közvetlenül meghatározgatók, hála a könnyen értelmezhető eredményeknek. Használja a ZEISS INSPECT-et a teljes körű elemzéshez, átfogó jegyzőkönyvezéshez és a mérési eredmények meglévő folyamatokba történő integrálásához.

További információk

Az alkalmazások széles köréhez tervezték

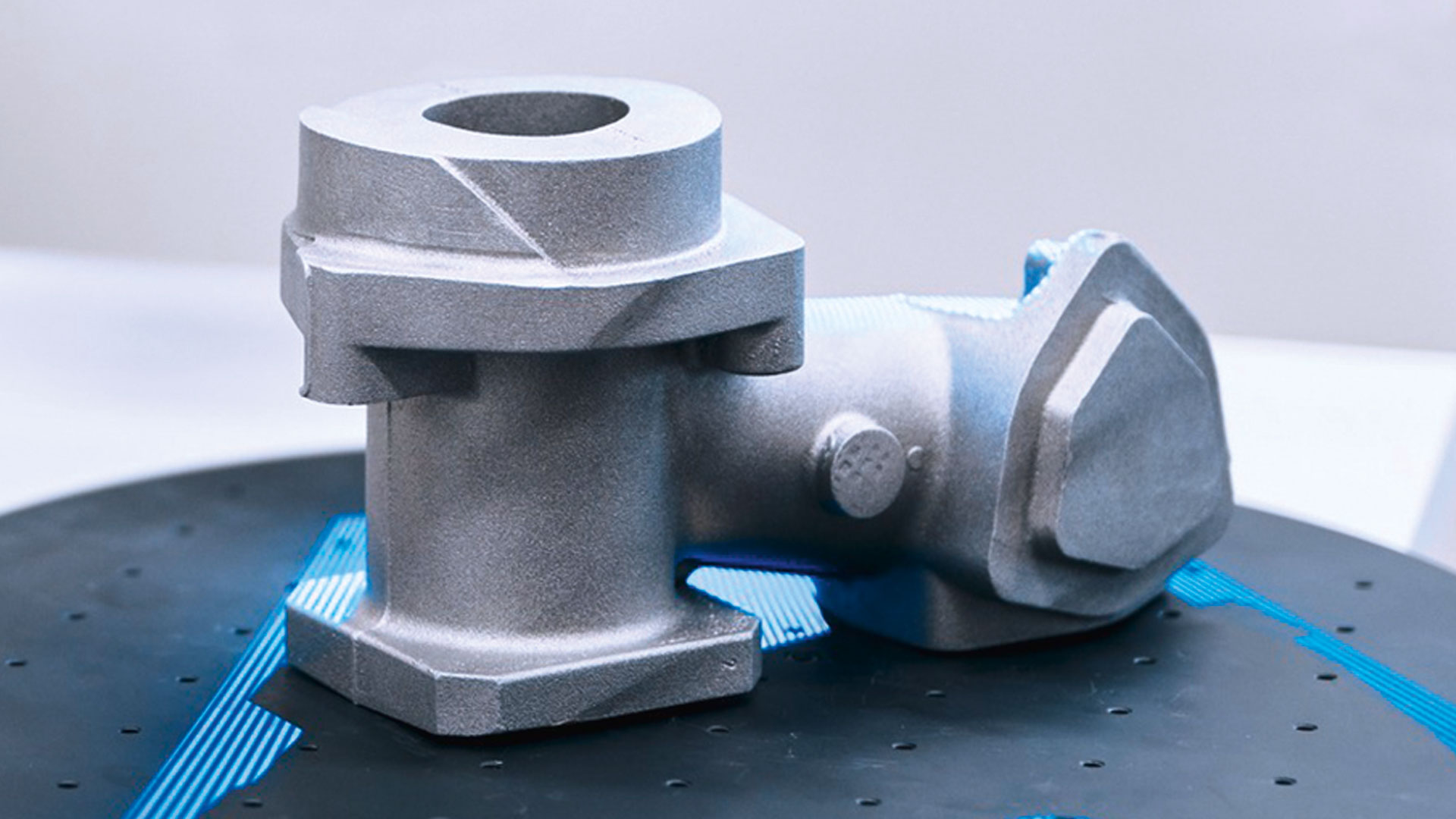

Öntészet és kovácsolás

Rövidebb mérési és vizsgálat idők a homokba öntés, a fröccsöntés, a viaszmintás öntés és a kovácsolás területén

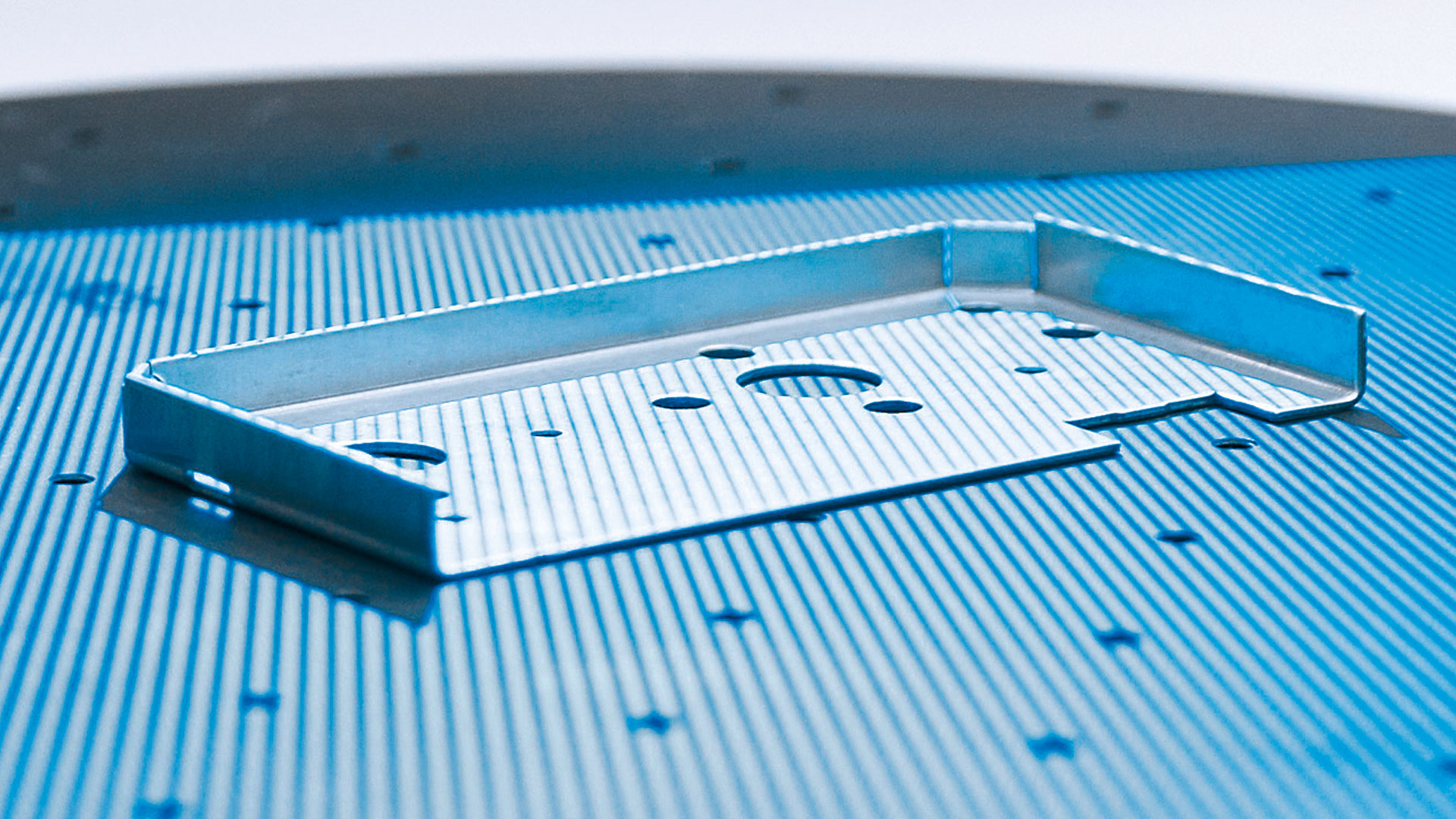

Fémalakítás

Hatékony minőség-ellenőrzés a szerszámkészítéstől és szerszámpróbától, az elsőtermék-vizsgálaton és sorozatvizsgálattól az összeszerelésig

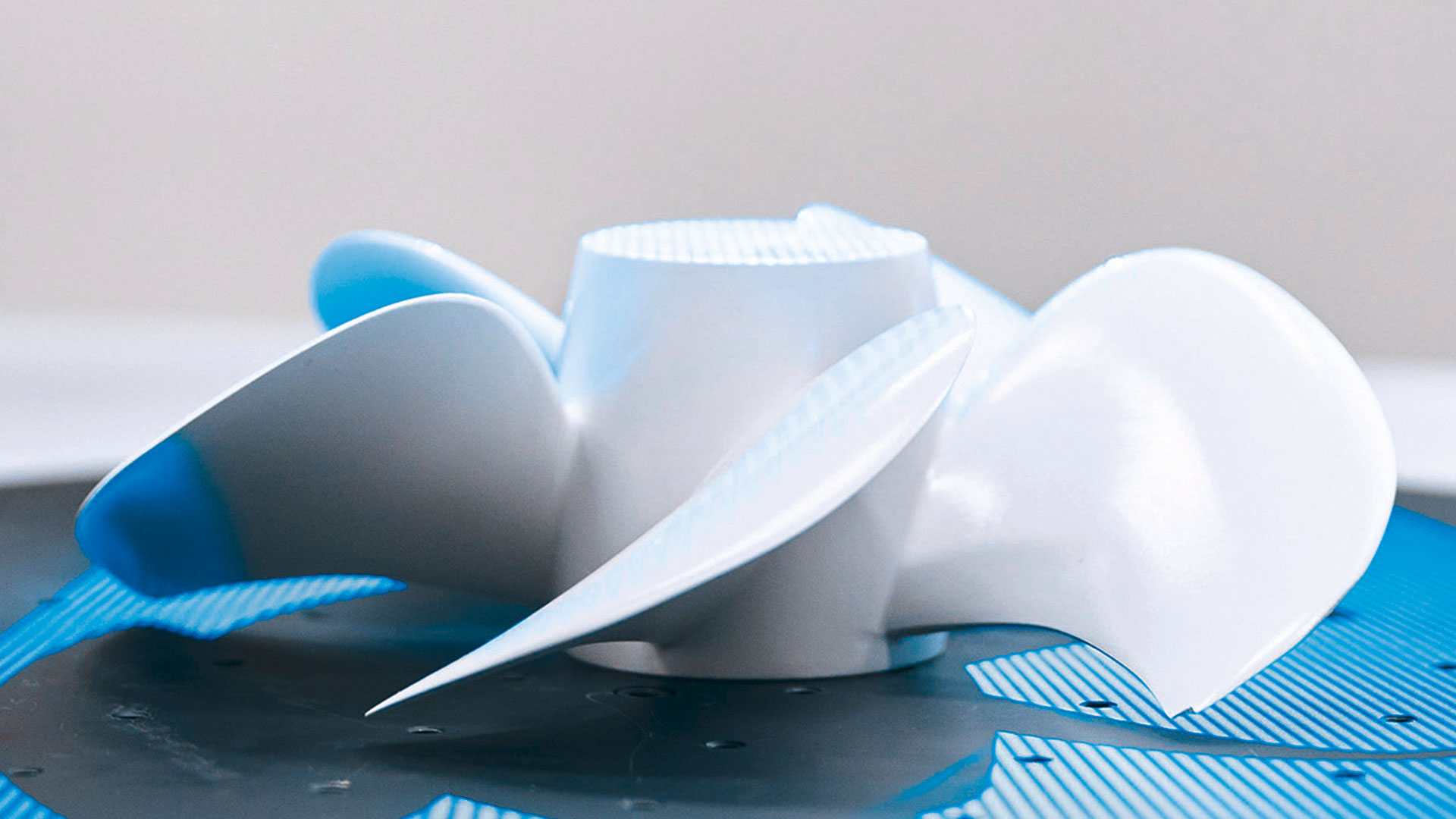

Műanyagok

Optimalizálás a fröccsöntés, a fúvóformázás és a hőformázás minden fázisában

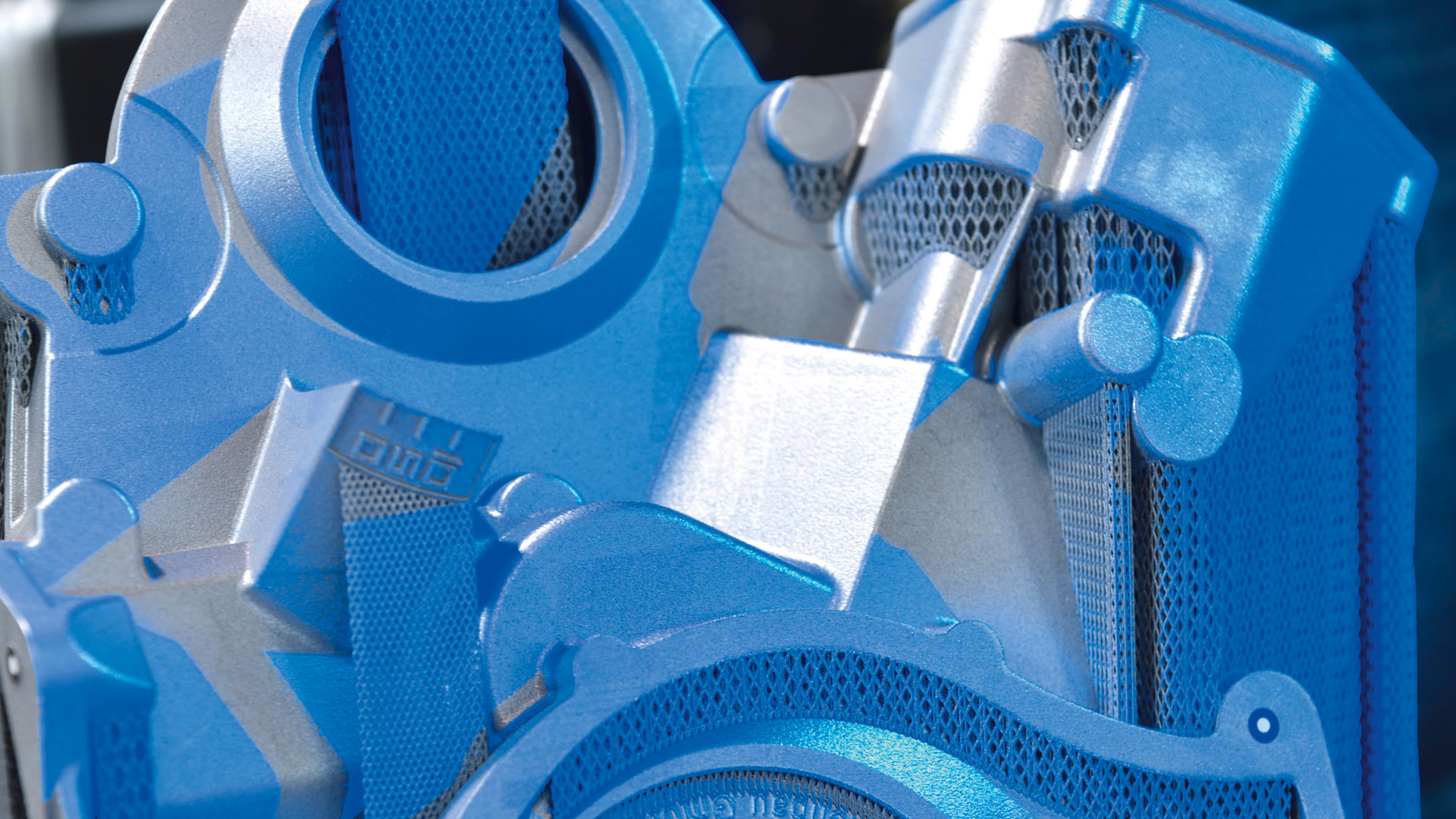

Additív gyártás

Gyorsítsa fel a termékfejlesztést és a piacra kerülést nagy felbontású poligonhálókkal (STL fájlok) a 3D-s nyomtatáshoz, maráshoz, additív gyártáshoz és méretvizsgálathoz.

ATOS 5 termékcsalád

Ipari 3D-s méréstechnológia nagy sebességű technológiával

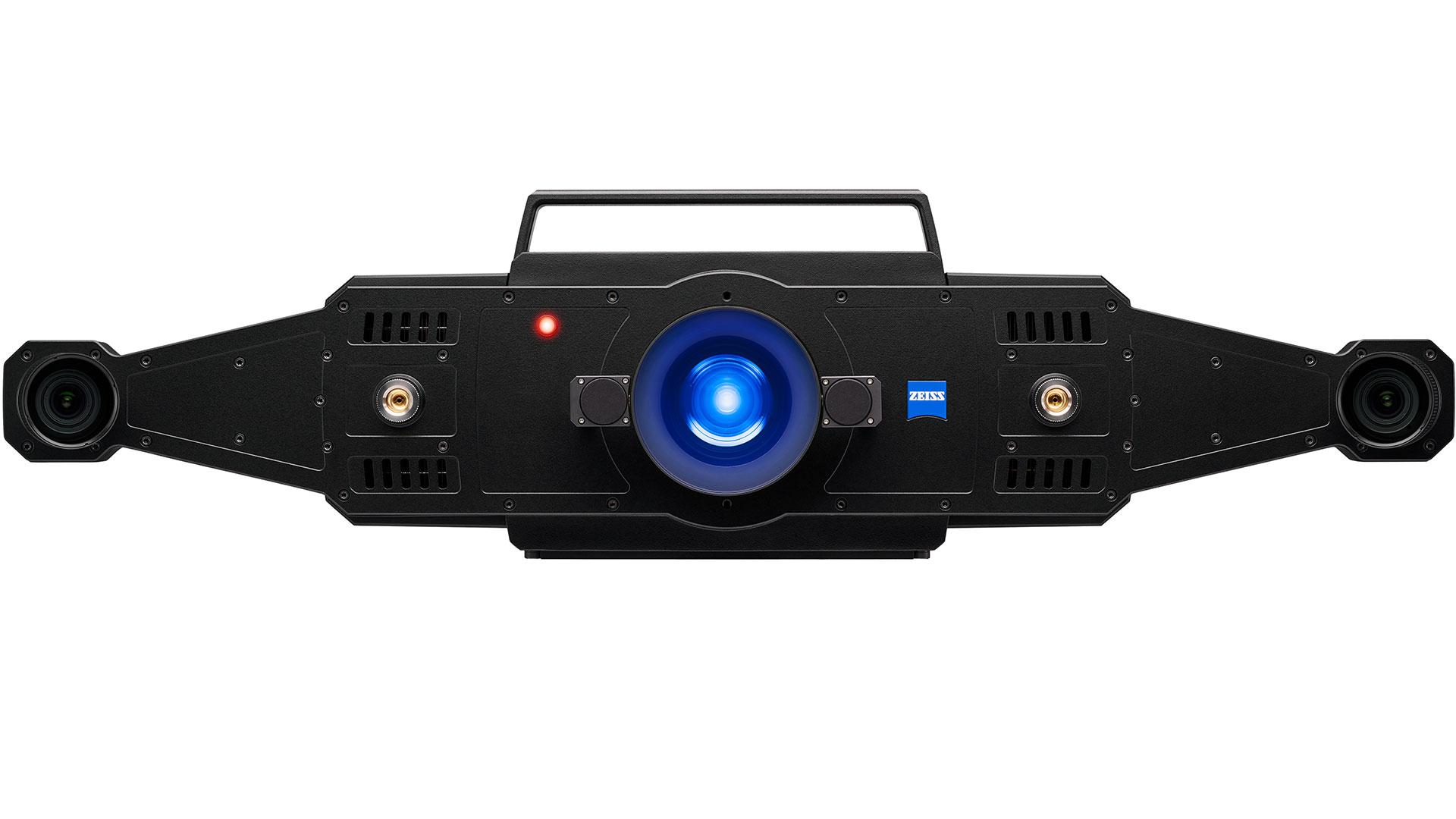

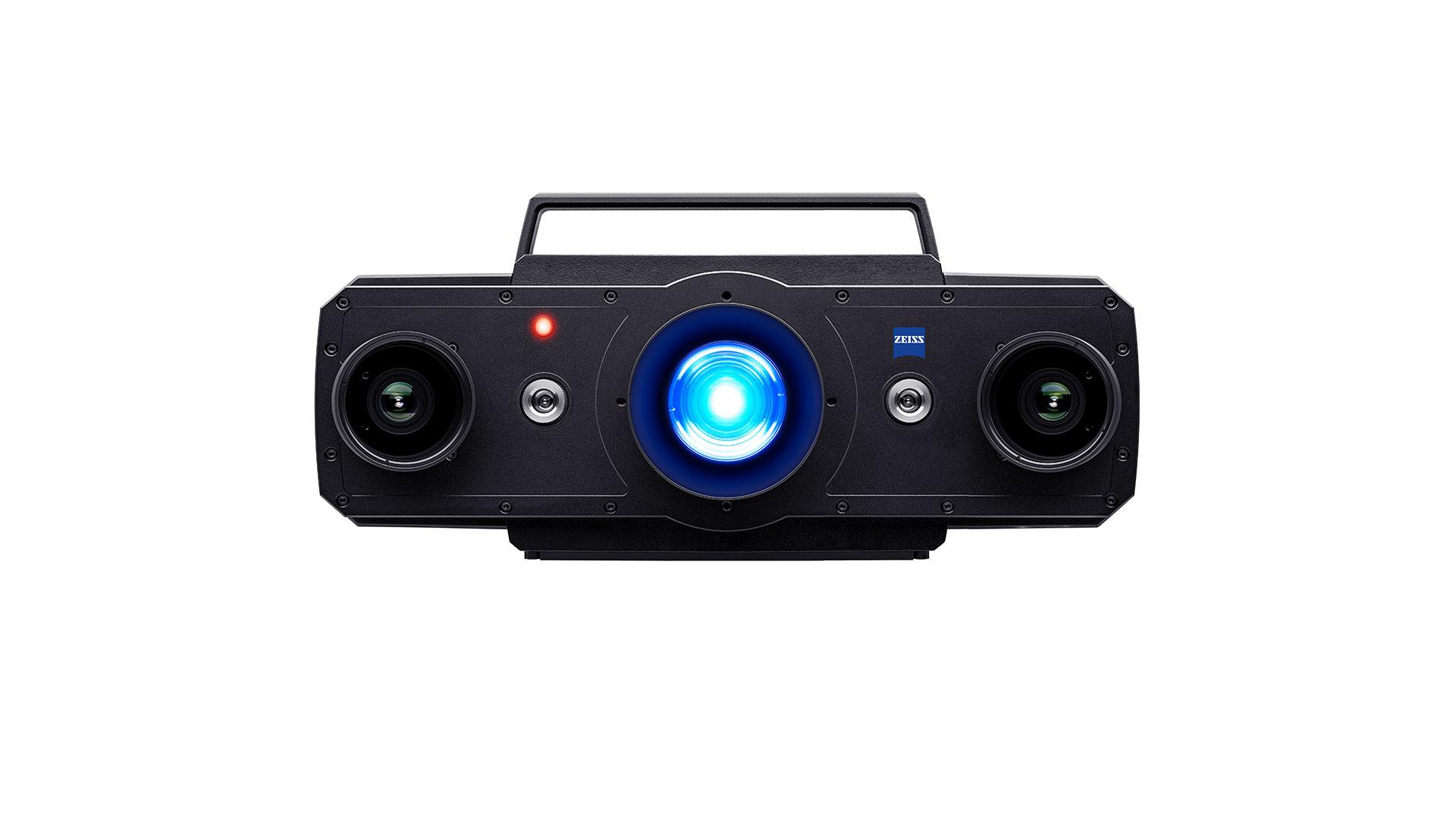

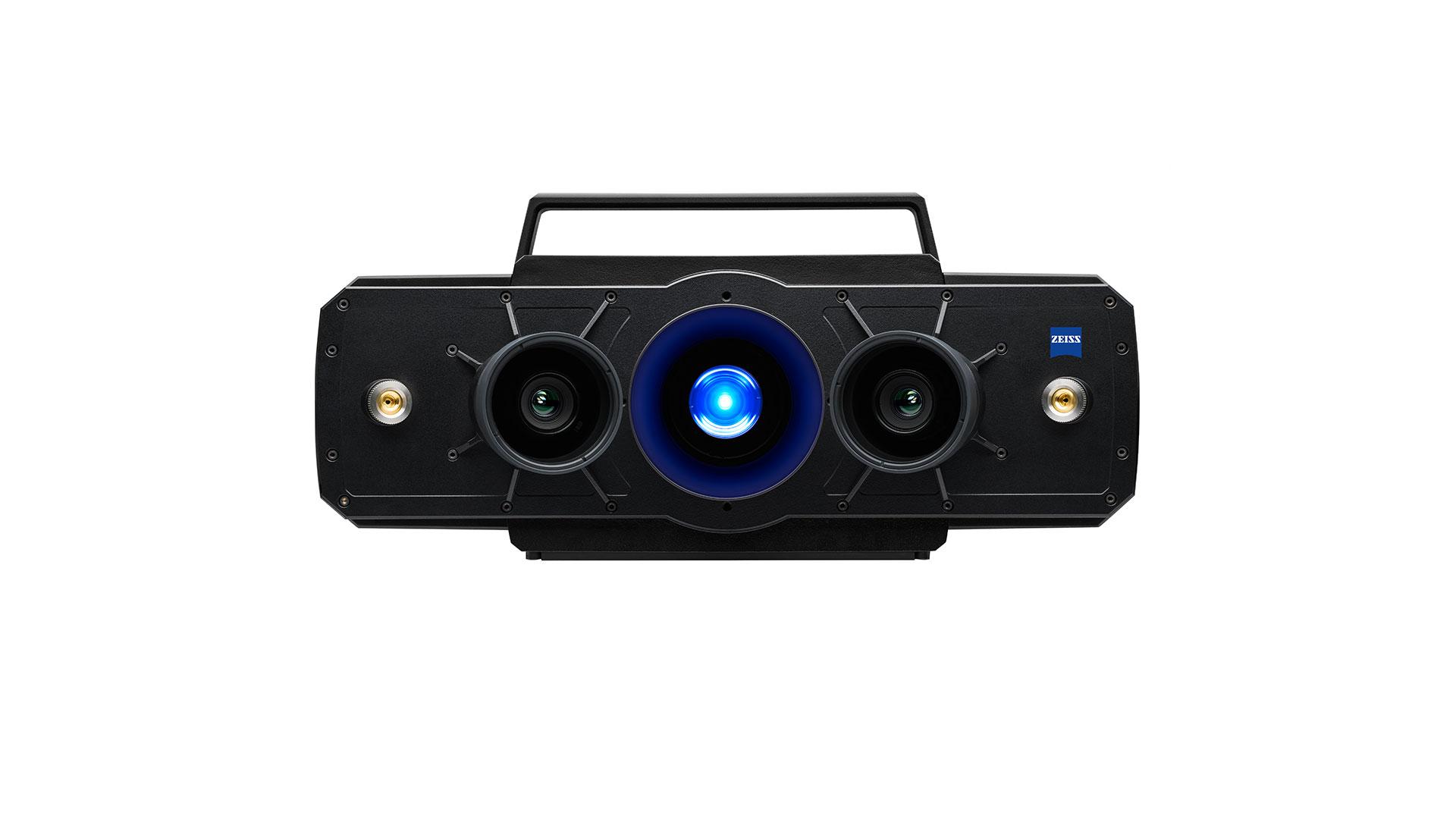

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Műszaki adatok
Az Ön rendszere erre alkalmas:	3D-s letapogatás nagyon nagy térfogatoknál	a legapróbb részletek pontos letapogatása	nagy sebességű 3D-s letapogató rendszer	Automatizált letapogatás nagy térfogatoknál
Fényforrás	LÉZER	LED	LED	LÉZER
Mérési pontok letapogatásonként	12 m	12 m	8 vagy 12 m	12 m
Munkatávolság	1810 mm	530 mm	880 mm	880 mm
	Tudjon meg többet	Tudjon meg többet		Tudjon meg többet
