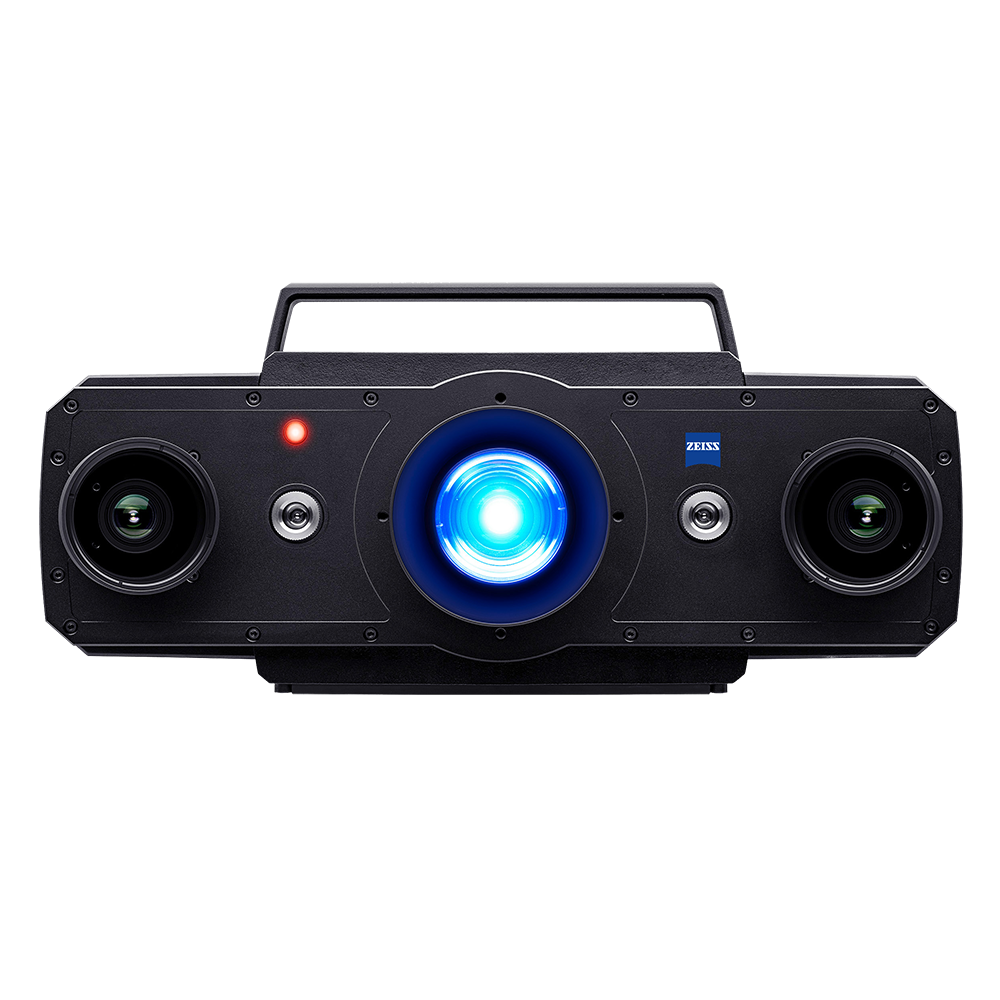

Optikai 3D-s letapogatás

ATOS 5X

Járműkarosszéria-vizsgálathoz

Az ATOS 5X fejlett 3D letapogatási technológiát kínál a járműkarosszériák vizsgálatához. A nagy teljesítményű fényforrás és a nagy sebességű technológia lehetővé teszi a teljes karosszéria gyors és pontos mérését.

Extremely bright laser light source
Robust sensor design
High data quality

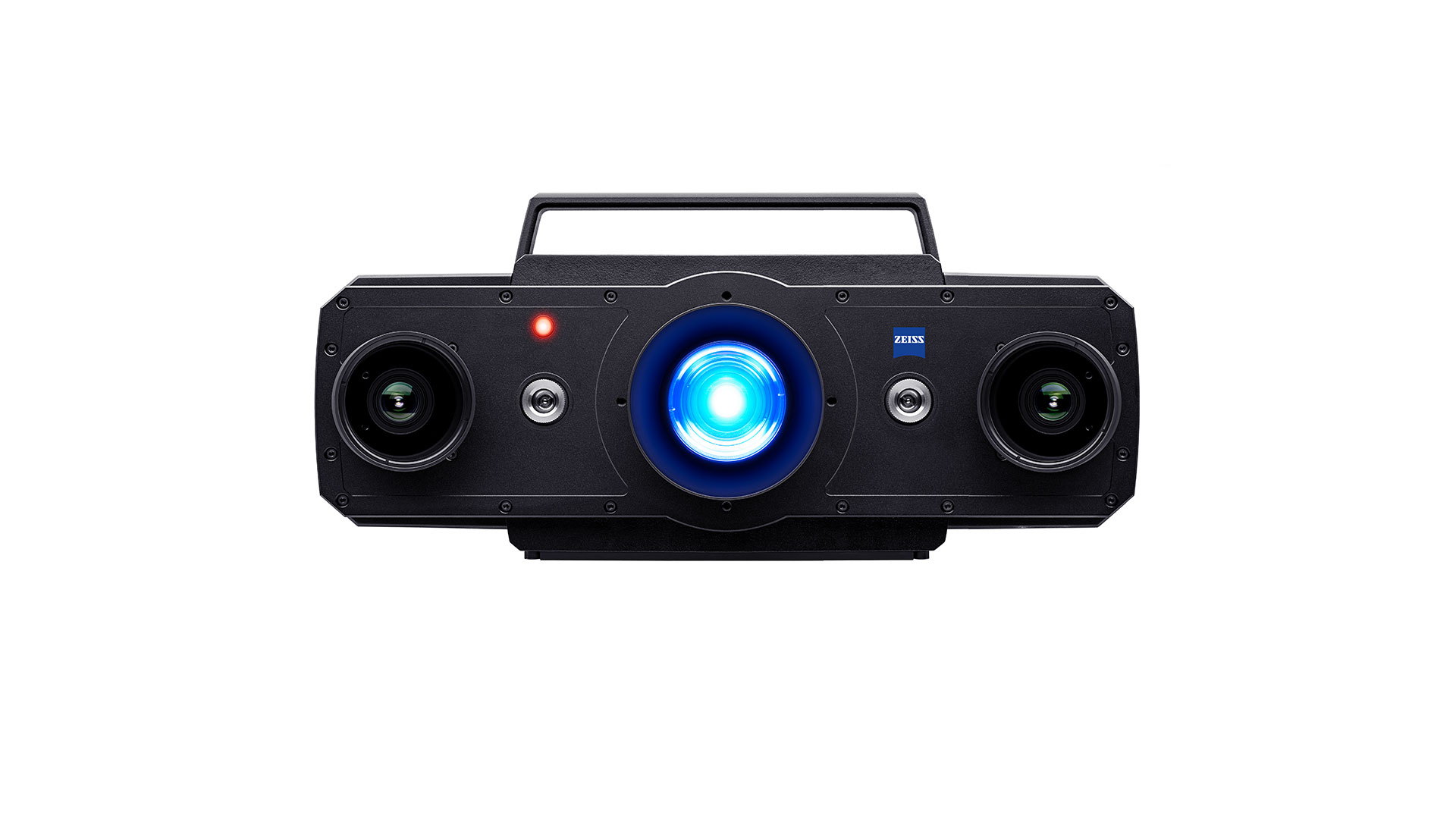

Az automatizált ATOS 5X 3D-s szkenner

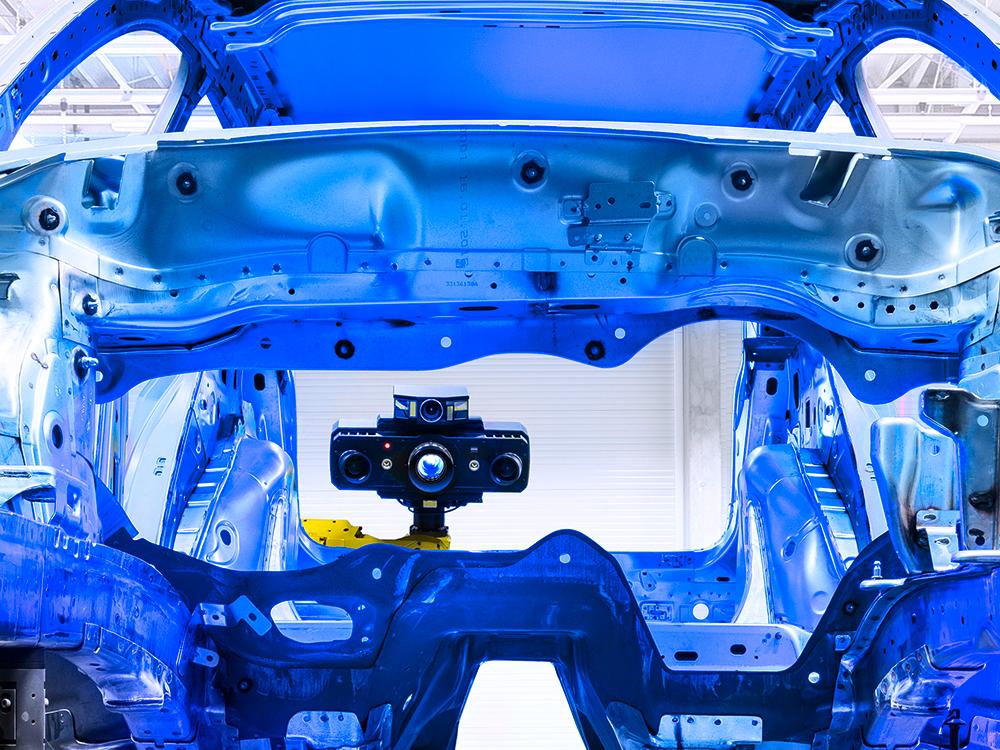

Nagy mérési területek automatizált letapogatása

Nagy teljesítményű fényforrásával az ATOS 5X lehetővé teszi a nagy mérési térfogat használatát a maximális sebesség érdekében. Az ATOS ScanBox sorozattal kombinálva az ATOS 5X egy csúcskategóriás letapogató rendszer a szerszámkészítő, prés- és karosszériaüzemek számára.

Nagy sebességű technológia

Az ATOS 5X az integrált lézerfénykompresszorral ultraerős fényt hoz létre. Ez lehetővé teszi akár 1000 mm-es mérési területek mérését nagyon rövid expozíciós idővel. Ennek eredményeként az ATOS 5X 0,2 másodperces felvételi időt ér el.

Rendkívül fényes lézer fényforrás

Érzéketlen a környezeti fényre
Rövid expozíciós idők

Még sötét és fényes felületek esetén is
Nagy részletességű felbontás

Alacsony zajszint és az összetett geometriák pontos lekövetése
Robusztus érzékelő-kialakítás

Nagy pontosság mostoha környezetben
Zavarmentes adatátvitel

Intelligens érzékelő-kommunikáció üvegszálas optikai kábelekkel
Megbízható folyamat

Ipari alkalmazásokban

Gyors vizsgálat a ZEISS adatminőséggel

Gyorsítsa fel a folyamatot

Egy teljes karosszéria automatizált mérése kívül és belül egyaránt jellemzően 30 percet vesz igénybe az ATOS 5X rendszerrel – beleértve az összetett geometriák pontos lefedését is. A rendszer a lehető legnagyobb munkavégzési teljesítményt teszi lehetővé, fő alkalmazási területei a mesterbefogó- és kockakészítés, a teljes járművek vizsgálata és a karosszériaüzemben végzett minőségellenőrzés.
Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Maximális adatminőség elérése

Az ATOS 5X teljes mérési mezőre kiterjedő adatokat szolgáltat a függesztett alkatrészek, oldalpanelek és teljes karosszériák átfogó folyamat- és minőségellenőrzéséhez. Az érzékelő által generált adatminőség különösen a 3D-s modellek részletgazdagságában mutatkozik meg, lehetővé téve a karaktervonalak, rádiuszok, levágott élek és furatelrendezések fejlett vizsgálatát.


      Jellemzők

    A tényleges fizikai összeszerelés előtt a mért alkatrészek virtuálisan egymáshoz igazíthatók. A hézagokra és egysíkúságra vagy a funkcionális méretekre vonatkozó információk már korai szakaszban értékelhetők. A különböző részlegektől vagy akár a beszállítóktól származó mérési eredmények központilag értékelhetők. Így a karosszéria a Meisterbock-tól vagy a kockakészítéstől függetlenül elemezhető.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Járműkarosszéria virtuális összeszerelése.

Hatékony eszköz az elemzésekhez

A ZEISS INSPECT mindent egyetlen forrásból kínál

Szkennelés, vizsgálat és jegyzőkönyvezés: A szoftver végigvezeti Önt a teljes munkafolyamaton. A névleges-tényleges összehasonlítástól kezdve a geometriai méretezés és tűrésezés vizsgálatain. A szükséges korrekciók közvetlenül meghatározgatók, hála a könnyen értelmezhető eredményeknek. Használja a ZEISS INSPECT-et a teljes körű elemzéshez, átfogó jegyzőkönyvezéshez és a mérési eredmények meglévő folyamatokba történő integrálásához.

További információk

Műszaki specifikációk

ATOS 5 termékcsalád

	ATOS 5	ATOS 5X	ATOS 5 for Airfoil	ZEISS ATOS LRX
Első számú választás a következőkhöz:	Nagy sebességű 3D-s letapogatások	Automatizált letapogatás nagy térfogatoknál	A legapróbb részletek pontos letapogatása	3D-s letapogatás nagyon nagy térfogatoknál
Fényforrás	LED	LÉZER	LED	LÉZER
Mérési pontok letapogatásonként	8 vagy 2 millió	12 millió	12 millió	12 millió
Munkatávolság	880 mm	880 mm	530 mm	1810 mm
	Tudjon meg többet		Tudjon meg többet	Tudjon meg többet
