OPTIKAI 3D-S LETAPOGATÁS

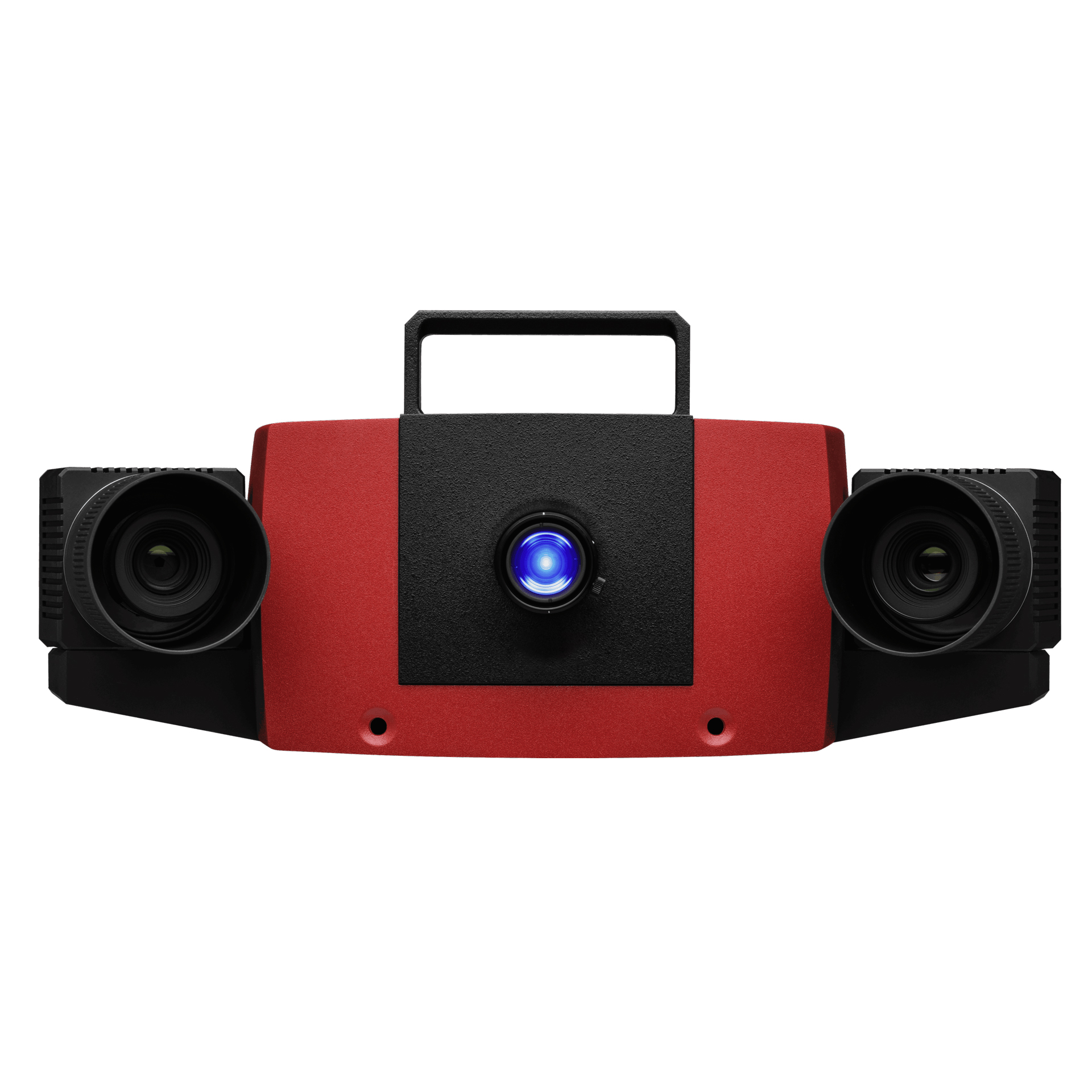

ATOS Compact Scan

Mobil 3D-s szkenner alkalmazások széles köréhez

Az ATOS Compact Scan egy hordozható 3D-s szkenner, amelyet a széleskörű alkalmazásokhoz terveztünk. Precizitást és rugalmasságot kínál, így ideális választás a különböző letapogatási igényekhez.

  • All-round inspection
  • Scalable field of view
  • Stress-free operation for users
Oldal tartalom
Kapcsolat

Jellemzők

Az ATOS Compact Scan új mércét állít fel a pontosság, az élesség és a teljesség tekintetében.

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

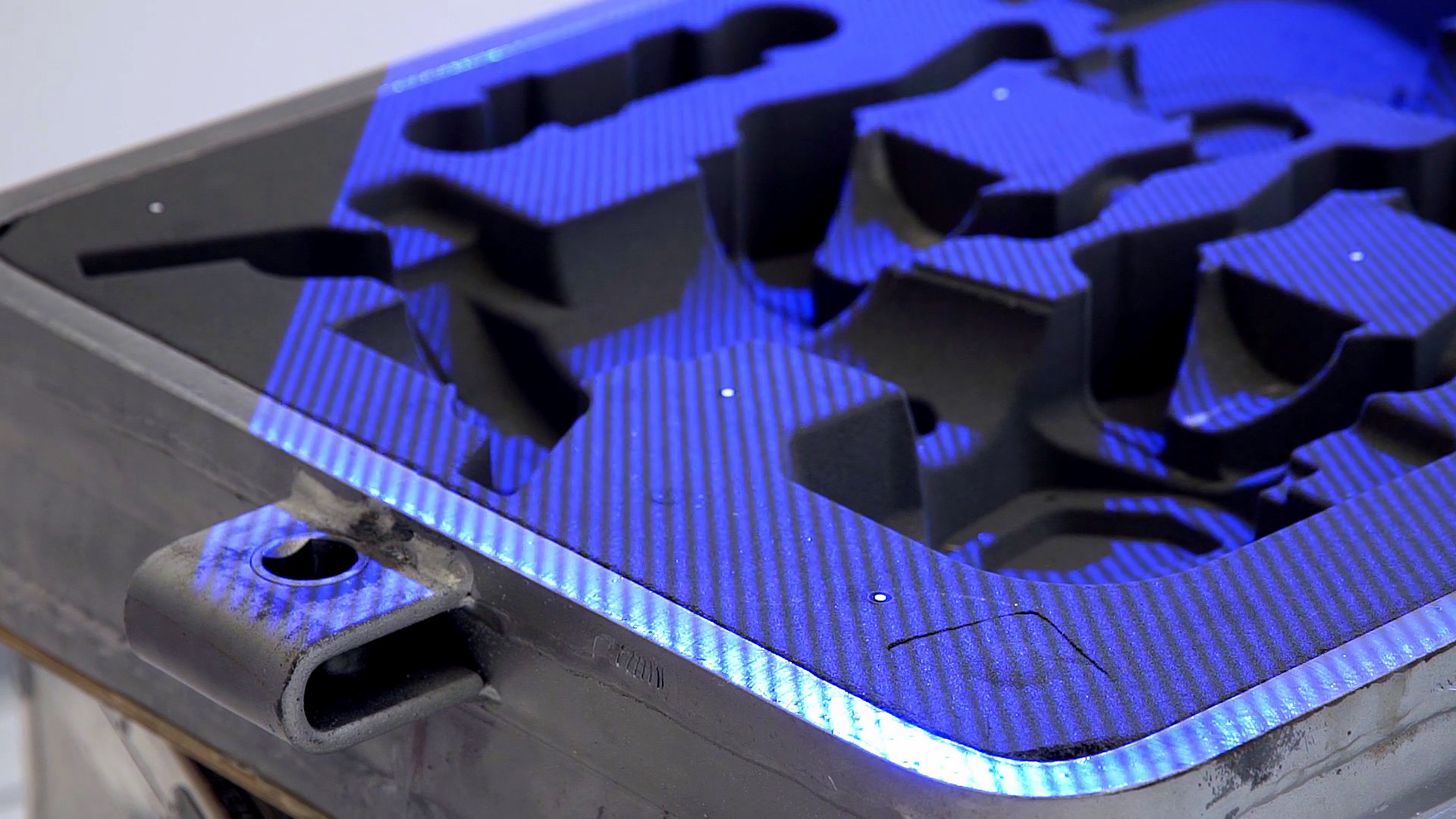

    Dolgozzon éles és pontos letapogatási eredményekkel. Tökéletes kiindulópont a visszamodellezéshez és a vizsgálathoz.
    Letapogatás

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

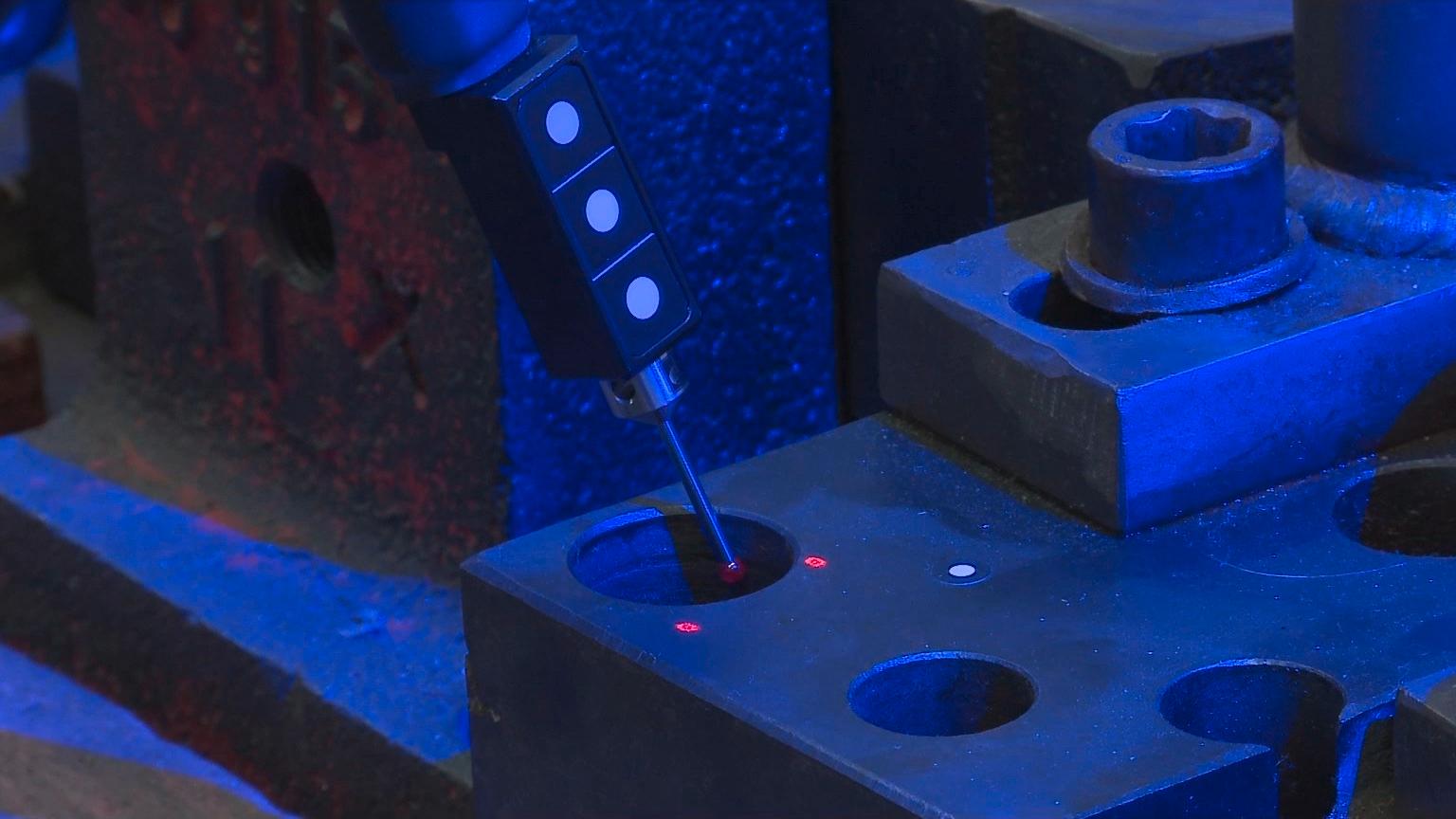

    Digitalizálja a mély zsebeket, furatokat vagy optikailag nem hozzáférhető területeket. A 3D-s letapogatás végső kiegészítője.
    Tapintás

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
    Helyezze el alkatrészeit összeszerelés közben vagy marás előtti beállításhoz. Hasznos kiegészítő a gyártási folyamatban.
    Nyomon követés

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

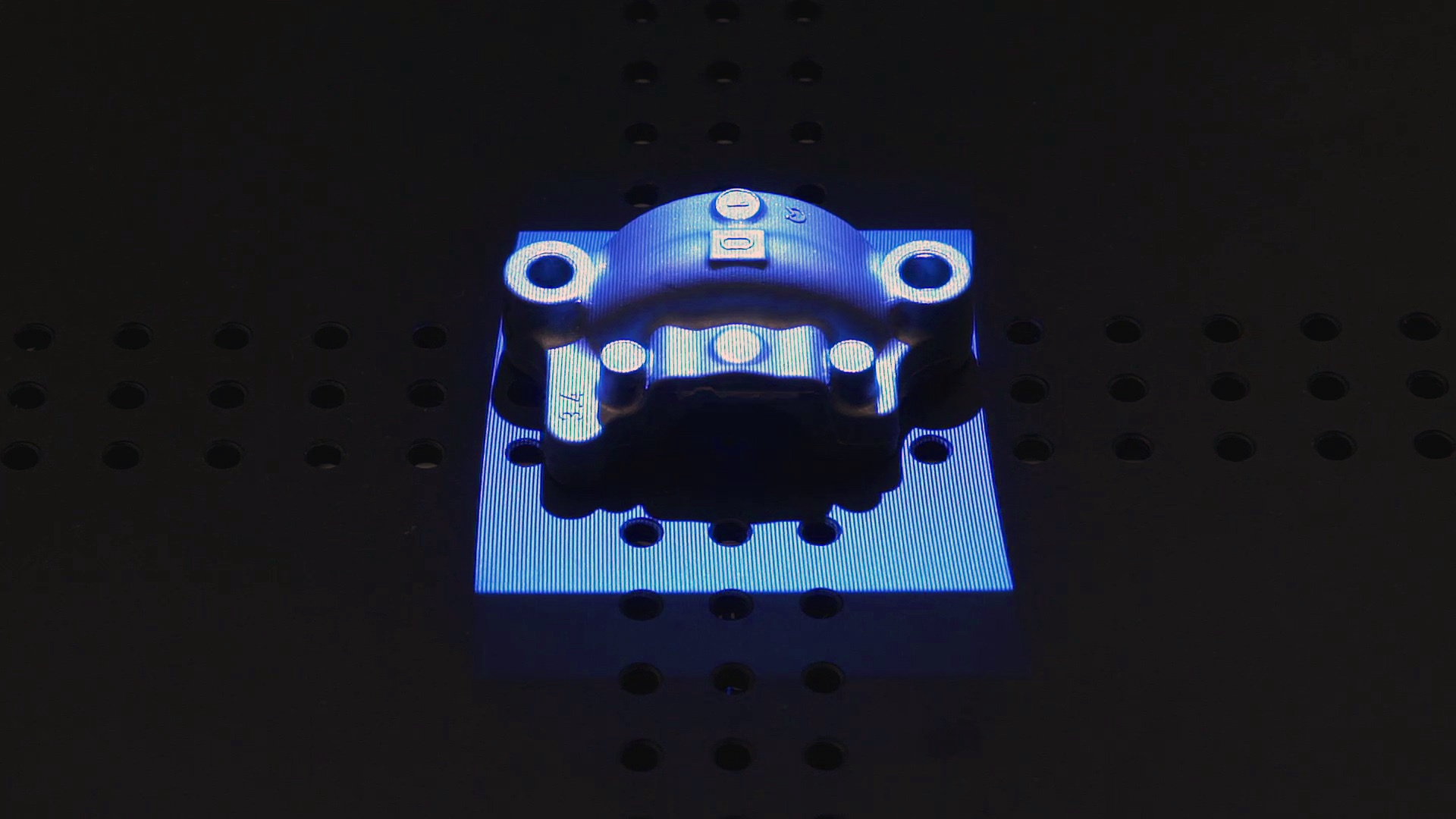

    Használja ki a cserélhető objektíveket, amelyek kis és nagy látómezőket biztosítanak nagy részletpontossággal.
    Skálázható használat

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

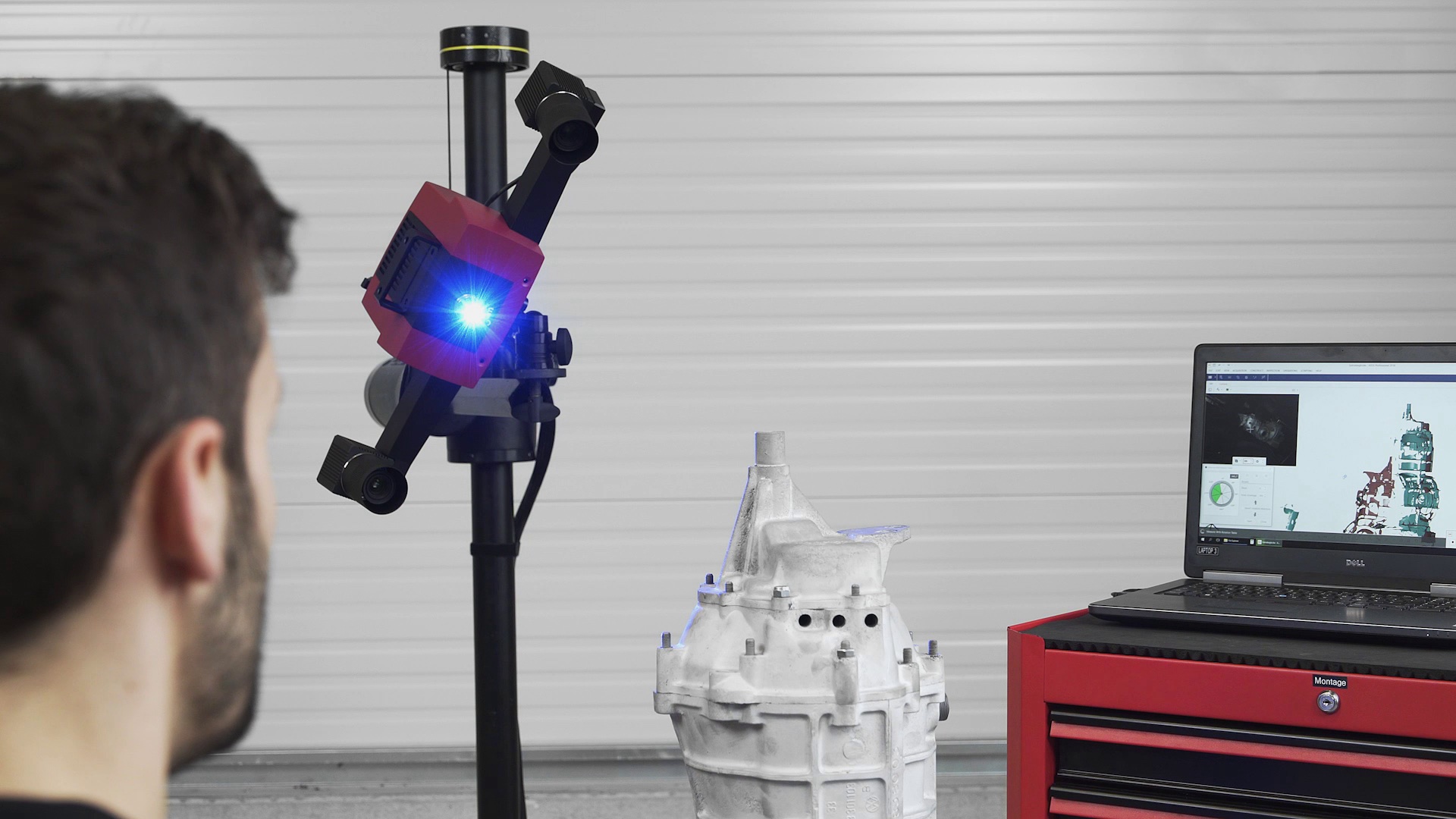

    Élvezze a 3D-s szkenner egyszerű használatát, különösen a nagyméretű tárgyak esetében. Az ATOS Compact Scan készüléket nem kell mindig kézben tartani.
    Egyszerű kezelés

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

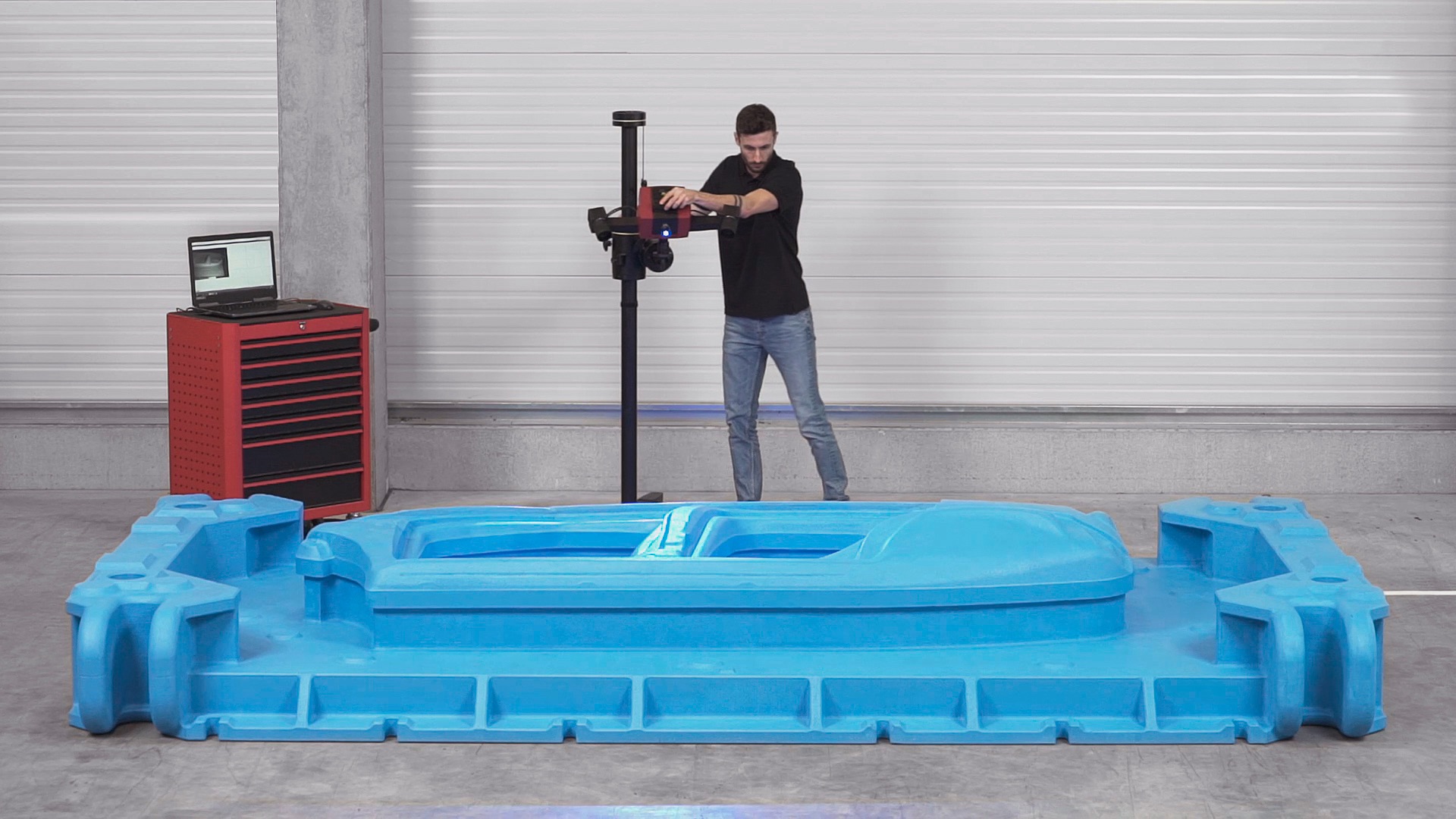

    Végezzen vizsgálatot vagy modellezzen vissza a gyártósoron vagy bárhol máshol, ahol az alkatrész található.
    Mobilitás

Profitáljon a következőkből

  • Teljes körű vizsgálat

    Letapogatás, tapintás, nyomon követés egyetlen rendszerben.

    Digitalizálja és elemezze alkatrészét rövid időn belül.

  •

    Rugalmasság

    Skálázható látómező és nagy pontosság.

    Használjon különböző mérési térfogatokat, és szkenneljen érméket az autókhoz.

  •

    Mobilitás

    A felhasználók stresszmentesen működtethetik.

    Mobil koordináta-méréstechnika egy könnyű, hordozható termékben.

Műszaki adatok

Az ATOS Compact Scan az ATOS sorozat bevált technológiáival rendelkezik, és minden igénynek megfelelő felbontást kínál.

  • Szenzor

    • Áramellátás: AC 110/230 V, 50–60 Hz
    • Súly: kb. 4 kg
    • Távolság-beállítás: Lézeres mutatók
    • Üzemi hőmérséklet: 5 °C és 40 °C között (nem kondenzálódó)
    • Kábel hossza: 10 m

    Kamera

    • Felbontás: 8 vagy 12 megapixel
    • Csatlakozás: Gigabit Ethernet
    • Letapogatási sebesség: kb. 1 másodperc

    Számítógép

    • Helyhez kötött: Munkaállomás
    • Mobil: Laptop (Thunderbolt 3-on keresztül)
    • Operációs rendszer: Windows 10
  		•

    Kamerakeret kis tárgyakhoz

    Kamerakeret 300

    Kamerakeret 500

    MV170: 170 x 130 mm²

    MV600: 600 x 500 mm²

    MV1200: 1200 x 1000 mm²

    MV80: 80 x 60 mm²

    MV350: 350 x 250 mm²

    MV700: 700 x 500 mm²

    MV45: 45 x 35 mm²

    MV170: 170 x 130 mm²

  • Tartalma

    • Tapintófej
    • Kalibrálási tárgy
    • Pontjelölők
    • Állvány
    • Szállítótáska

    Opciók

    • Referenciakeretek
    • Tapintófejkészlet
    • Kézi forgóasztal menetes furatelrendezéssel
    • 1 tengelyes automatizálás: mobil, motoros forgóasztal
    • 3 tengelyes automatizálás: Motorizálási készlet billentő- és forgatóegységgel és függőleges tengellyel
    • Fotogrammetria

Alkalmazási területek

A skálázható mérési területnek, az integrált letapogatásnak és a nyomon követési funkciónak köszönhetően az optikai 3D-s szkenner ideálisan alkalmazkodik az adott mérési feladat kihívásaihoz.

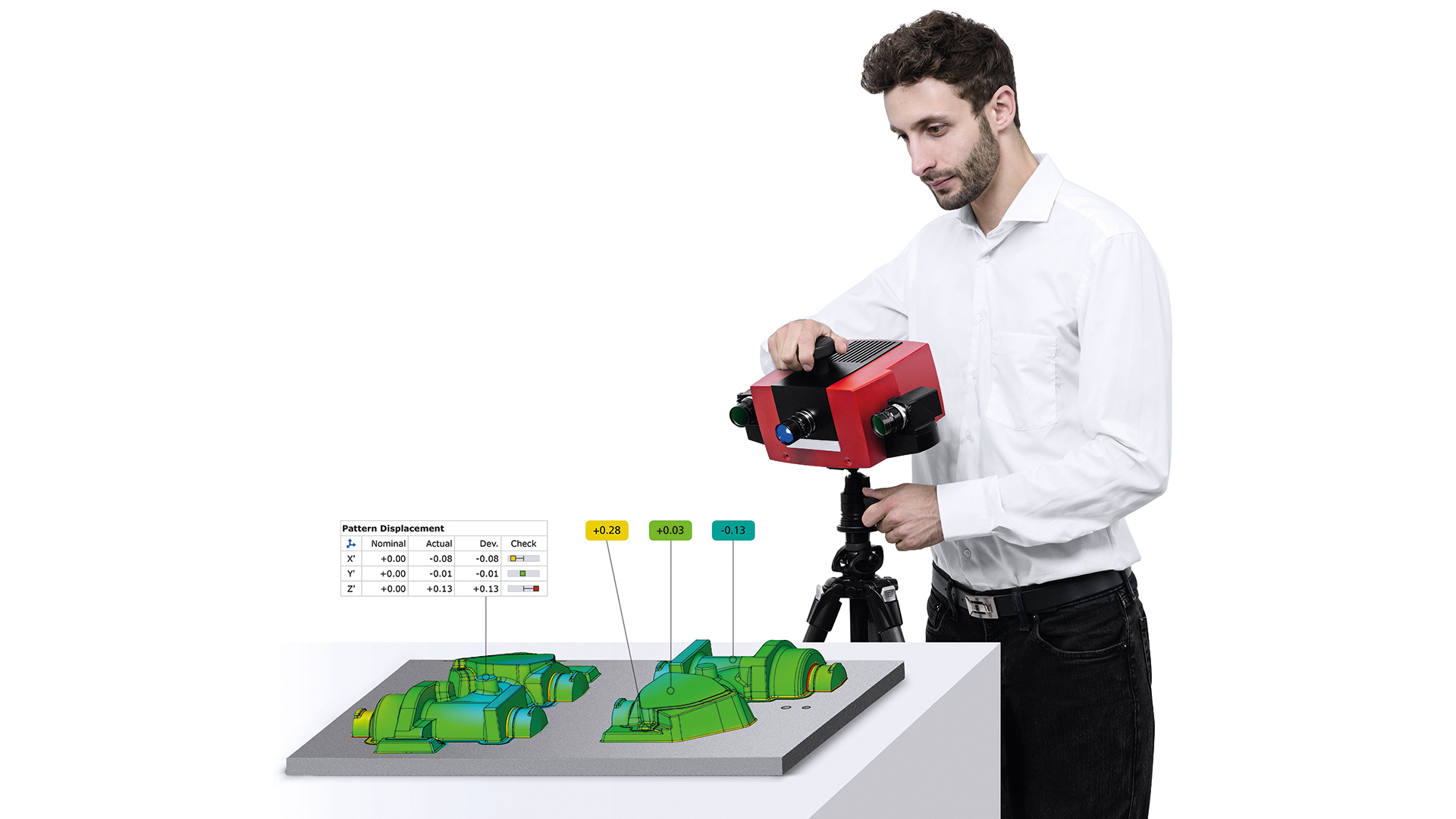

  • ZEISS ATOS Compact Scan understand

    Megértés

    Szerezzen dimenzionális betekintést a gyártási folyamatba.

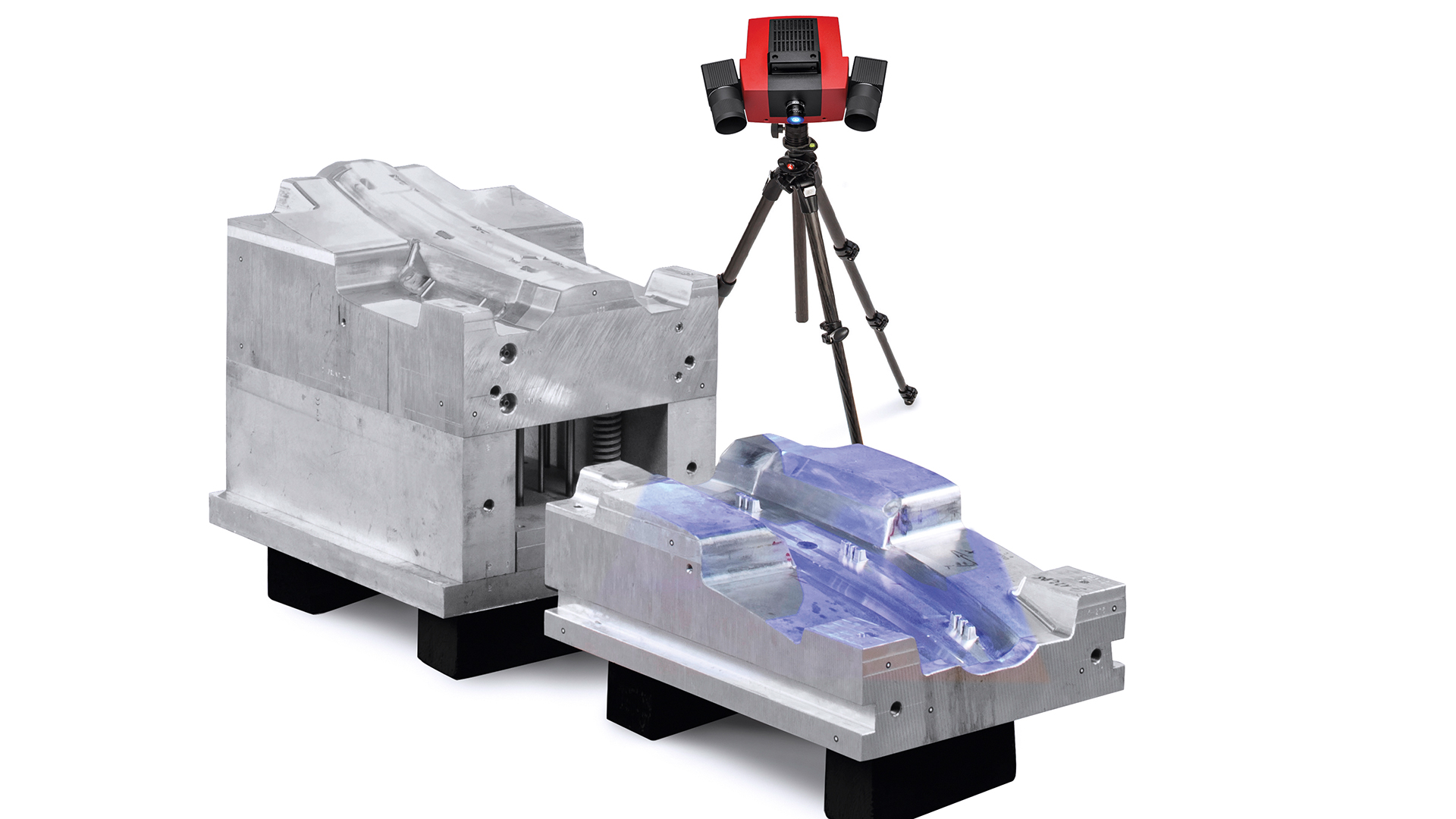

  • ZEISS ATOS Compact Scan inspect

    Vizsgálat

    A szerszámok és alkatrészek ellenőrzése a CAD vagy a rajz alapján.

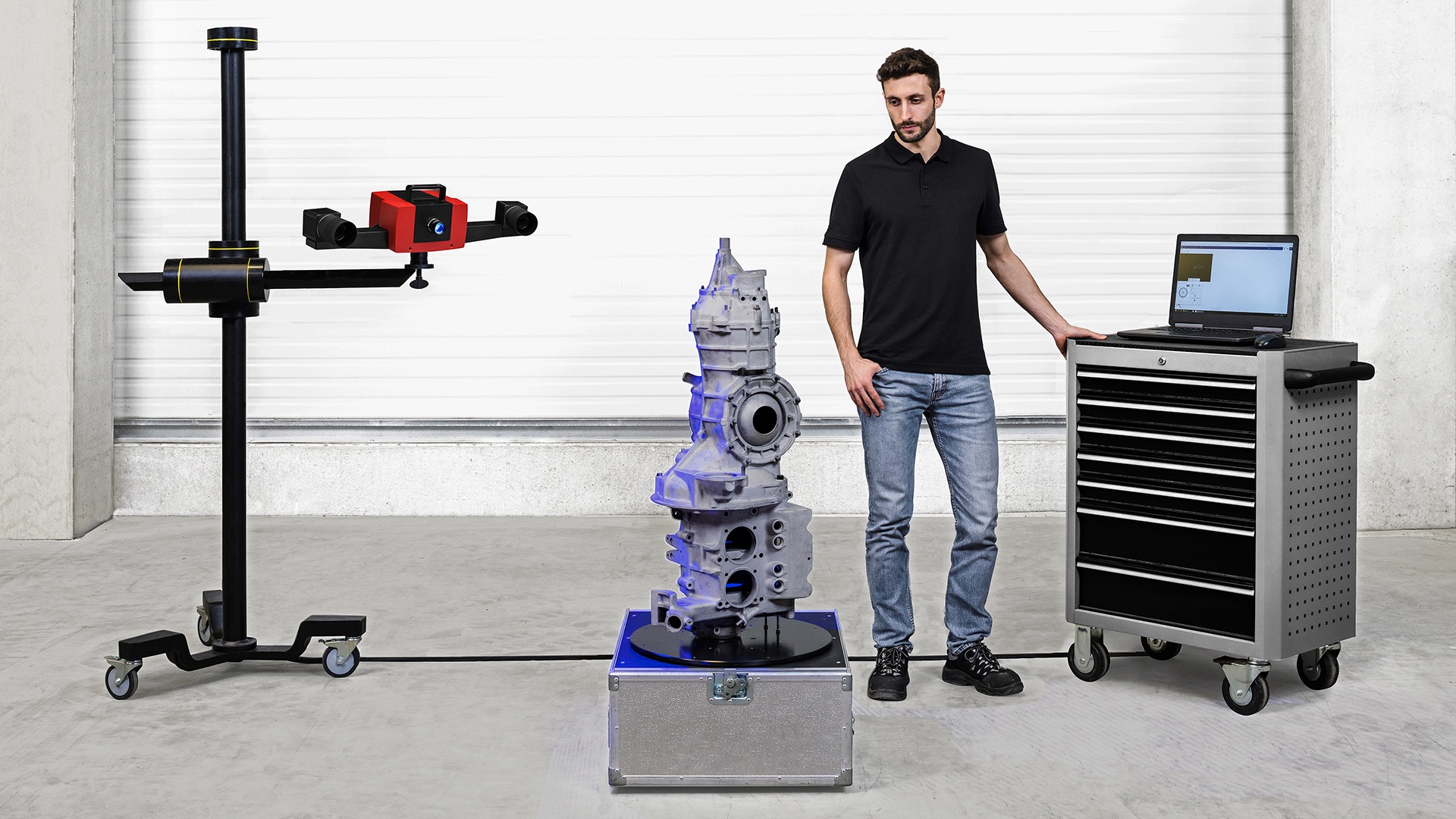

  • ZEISS ATOS Compact reverse engineer

    Visszamodellezés

    Alkatrészek digitális ikreinek létrehozása

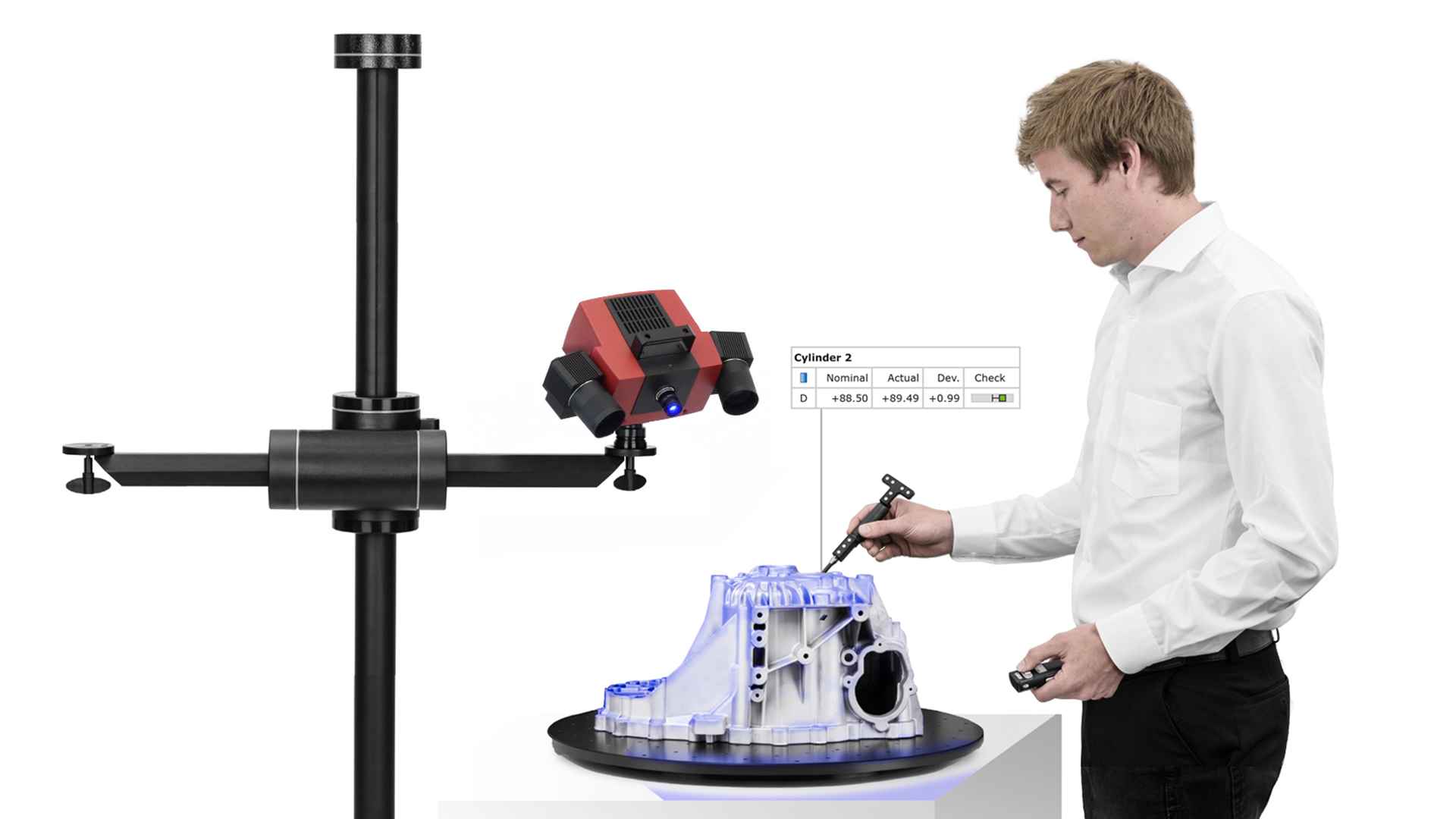

  • Letapogatás és tapintás

    Letapogatás és tapintás

    Letapogatás, tapintás és nyomon követés egyetlen rendszerben.

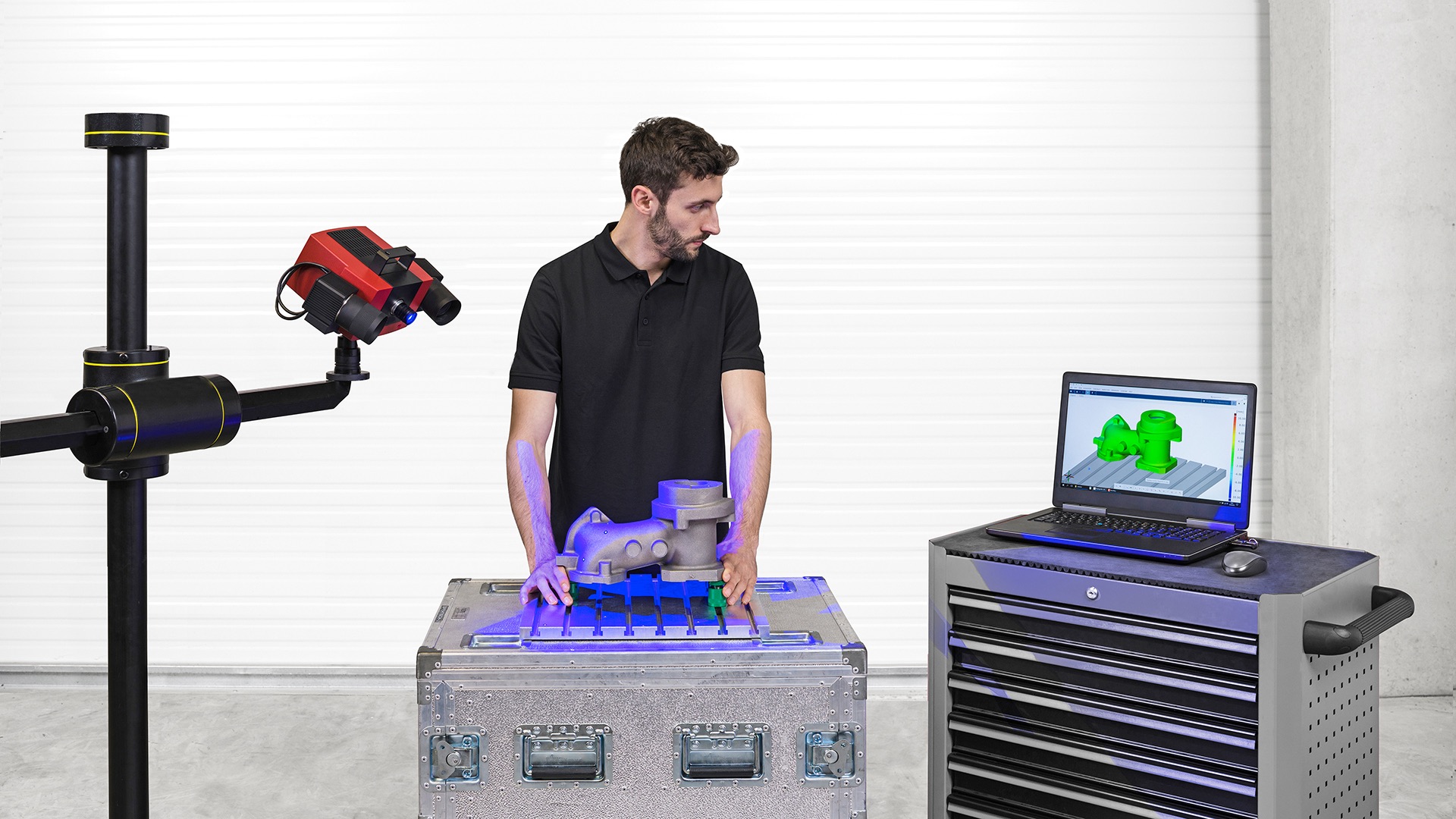

  • ZEISS ATOS Compact optimize

    Optimalizálás

    Állítsa be az alkatrészekit valós idejű nyomkövető technológiával.

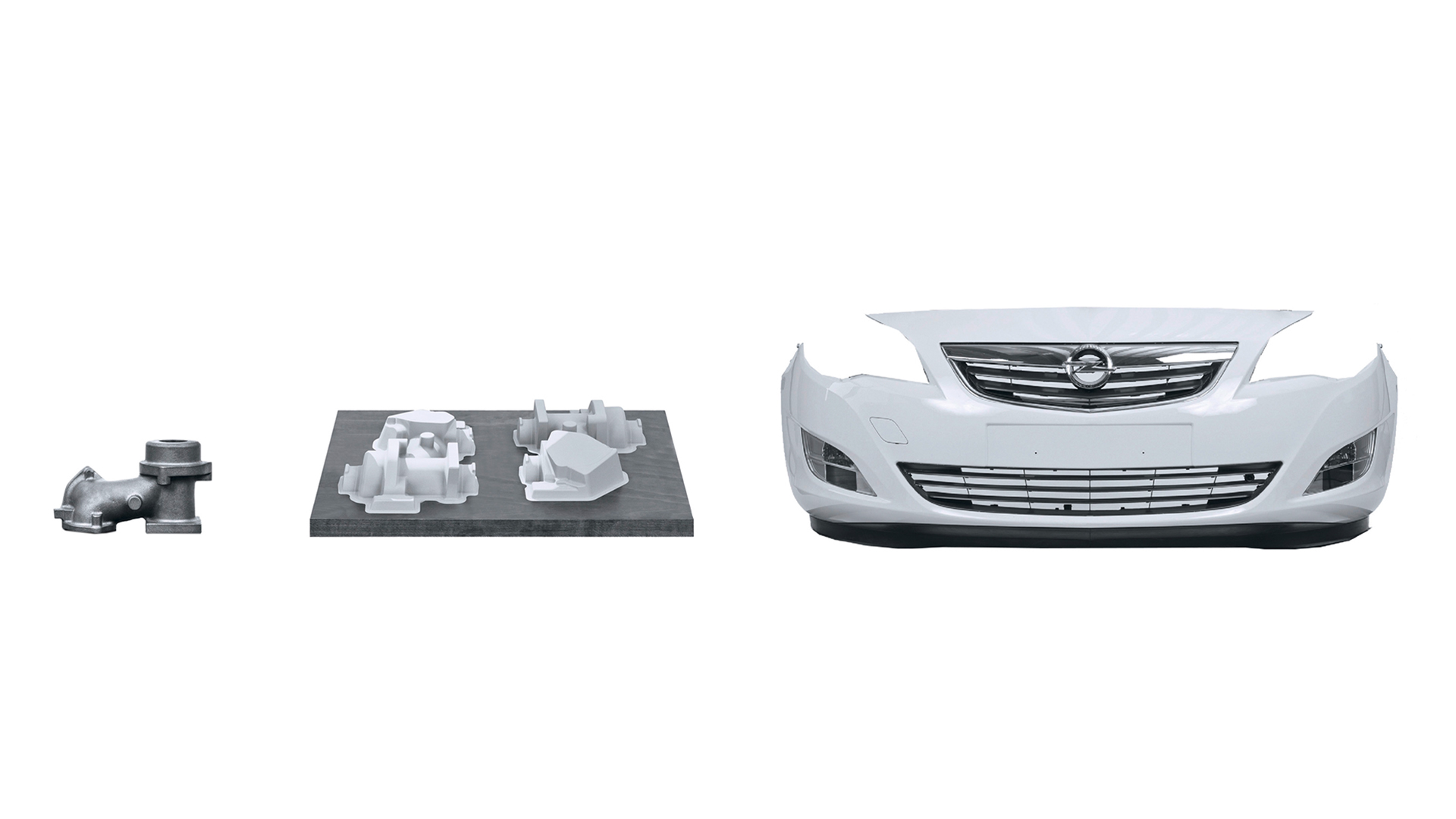

  • ZEISS ATOS Compact enjoy

    Profitáljon a következőkből

    Nagy felbontású, teljes mérési mezőre kiterjedő eredmények, akár kis-, akár nagyméretű tárgyak letapogatásáról van szó.

ZEISS INSPECT
ZEISS INSPECT

Hatékony eszköz az elemzésekhez

A ZEISS INSPECT mindent egyetlen forrásból kínál

Szkennelés, vizsgálat és jegyzőkönyvezés: A szoftver végigvezeti Önt a teljes munkafolyamaton. A névleges-tényleges összehasonlítástól kezdve a geometriai méretezés és tűrésezés vizsgálatain. A szükséges korrekciók közvetlenül meghatározgatók, hála a könnyen értelmezhető eredményeknek. Használja a ZEISS INSPECT-et a teljes körű elemzéshez, átfogó jegyzőkönyvezéshez és a mérési eredmények meglévő folyamatokba történő integrálásához.
