OPTIKAI 3D-S LETAPOGATÁS

ATOS Q

A minőség Q-val kezdődik.

Az ATOS Q egy ipari 3D-s szkenner, amely a mérési területek széles skálájának köszönhetően számos alkalmazásban használható. Amellett, hogy az ATOS Q a csúcskategóriás automatizált rendszereink számos funkcióját tartalmazza, könnyű kialakításának köszönhetően könnyen szállítható egyik helyről a másikra, ami további kényelmet és rugalmasságot biztosít a felhasználóknak.

  • Compact
  • Mobile
  • Flexible
Oldal tartalom
Kapcsolat

Az új ATOS kompakt osztály

Az ATOS Q megbízható és sokoldalú, ezért tökéletesen alkalmas komplex mérési és vizsgálati feladatokra. A kompakt rendszer megfelel az igényes méréstechnikai követelményeknek.

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Megbízható – egy igazi ATOS érzékelő

Az ATOS érzékelők szinte minden iparágban optikai 3D-s mérőrendszerként honosodtak meg. Sikerük alapja a precíz optoelektronika, a robusztus érzékelő-kialakítás és a nagy teljesítményű szoftver. Az ATOS Q továbbviszi ezt a sikertörténetet: Az érzékelő tökéletesíti a formatervezés, a technológia és a teljesítmény hármasát. Az eredmény: egy sokoldalú és kompakt rendszer valódi ATOS DNS-sel.

  • ATOS kialakítás

    Az ATOS Q-t kifejezetten ipari felhasználásra fejlesztettük ki, és teljesen nyomon követhető mérési eredményeket biztosít – még szélsőséges körülmények között is. A robusztus, optikai 3D-s érzékelő optikai és elektronikus rendszere por- és fröccsenésálló, így az összes ATOS Q érzékelő ideálisan használható a mérőszobából a gyártóüzembe való mozgatásra. A felhasználók az ATOS Q érzékelőt egyszerű és kényelmes kezelése miatt fogják értékelni.

  • ATOS technológia

    Az ATOS Q gyorsan és nagy részletességgel rögzíti a minőségi információkat, megbízható alapot biztosítva az egyszerű értelmezésükhöz. A Triple Scan (háromszoros letapogatási) elv előnyös a fényvisszaverő felületek és a bemélyedésekkel rendelkező tárgyak méréséhez. A kékfény-kiegyenlítő növeli a fényforrás fényerejét, és egyenletes, foltmentes fényt juttat a vetítőegységhez.

  • ATOS teljesítmény

    A kékfény-kiegyenlítőnek és a gyors adatfeldolgozásnak köszönhetően az ATOS Q kiemelkedő teljesítményt nyújt. A kékfény-kiegyenlítő nagy sebességű sávvetítést tesz lehetővé, és olyan erős, hogy még a nem együttműködő felületeken is rövid mérési idők érhetők el. Az üvegszálas kábelekkel és robusztus dugaszolható csatlakozókkal ellátott ipari portok nagy munkavégzési teljesítményt tesznek lehetővé.

Sokoldalú – az ATOS Q megfelel a kihívásnak

A kompakt ATOS Q érzékelő nagyon sokoldalú. Megoldja az összetett mérési és vizsgálati feladatokat kézi, félig automatizált vagy teljesen automatizált üzemmódban a ZEISS ScanCobot és az ATOS ScanBox 4105 készülékeken.

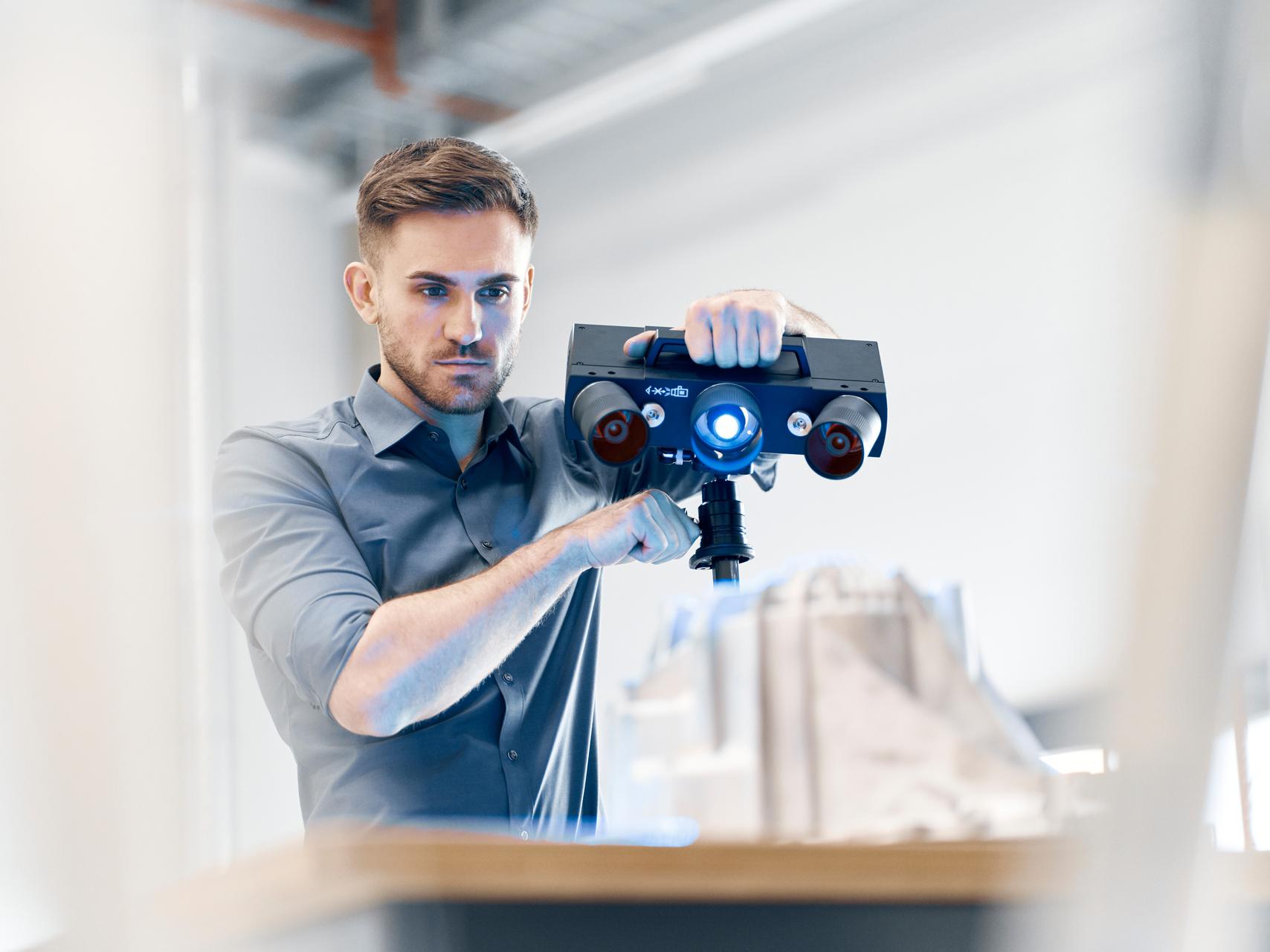

Kézi

Mindössze 4 kg-os súlyával és kompakt kialakításával az ATOS Q könnyű és egyszerűen mozgatható. Állványon használható a mérőszobában, de a gyártásban is mozgatható.

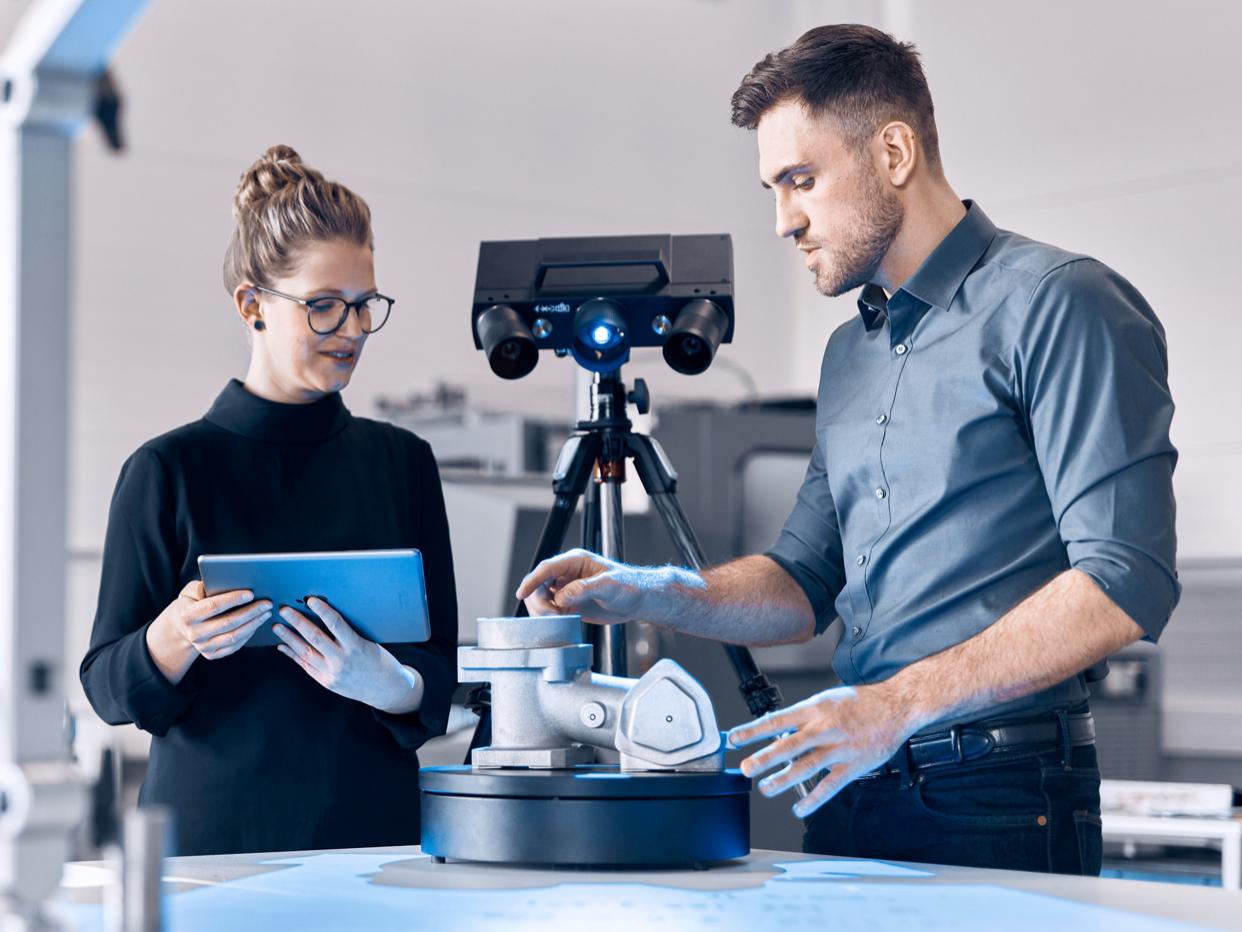

Félig automatizált

Az ATOS Q állvánnyal, vagy alternatívaként asztali állvánnyal és forgóasztallal vagy motorizációs készlettel kombinálva félig automatizált üzemmódban is használható.

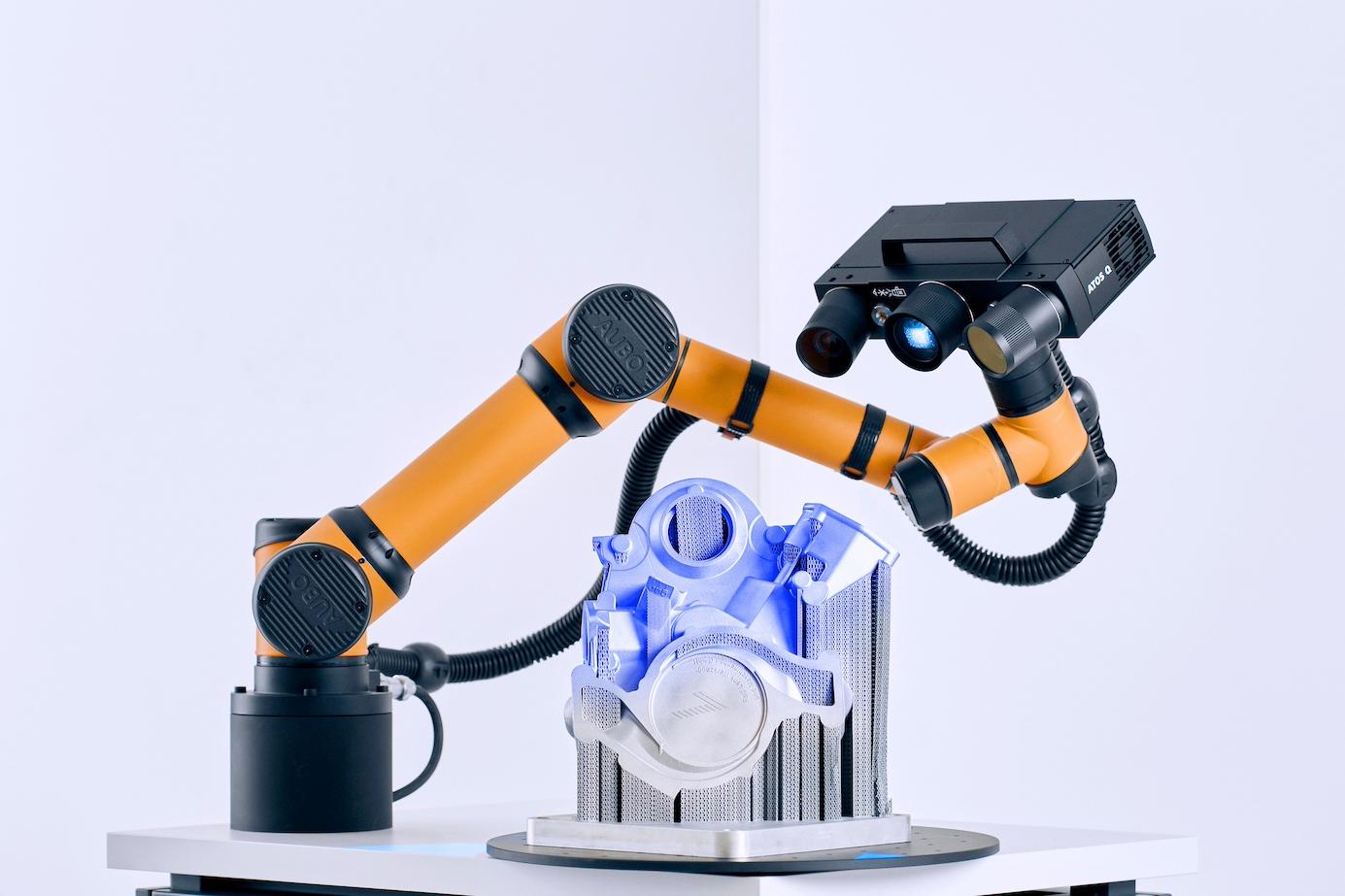

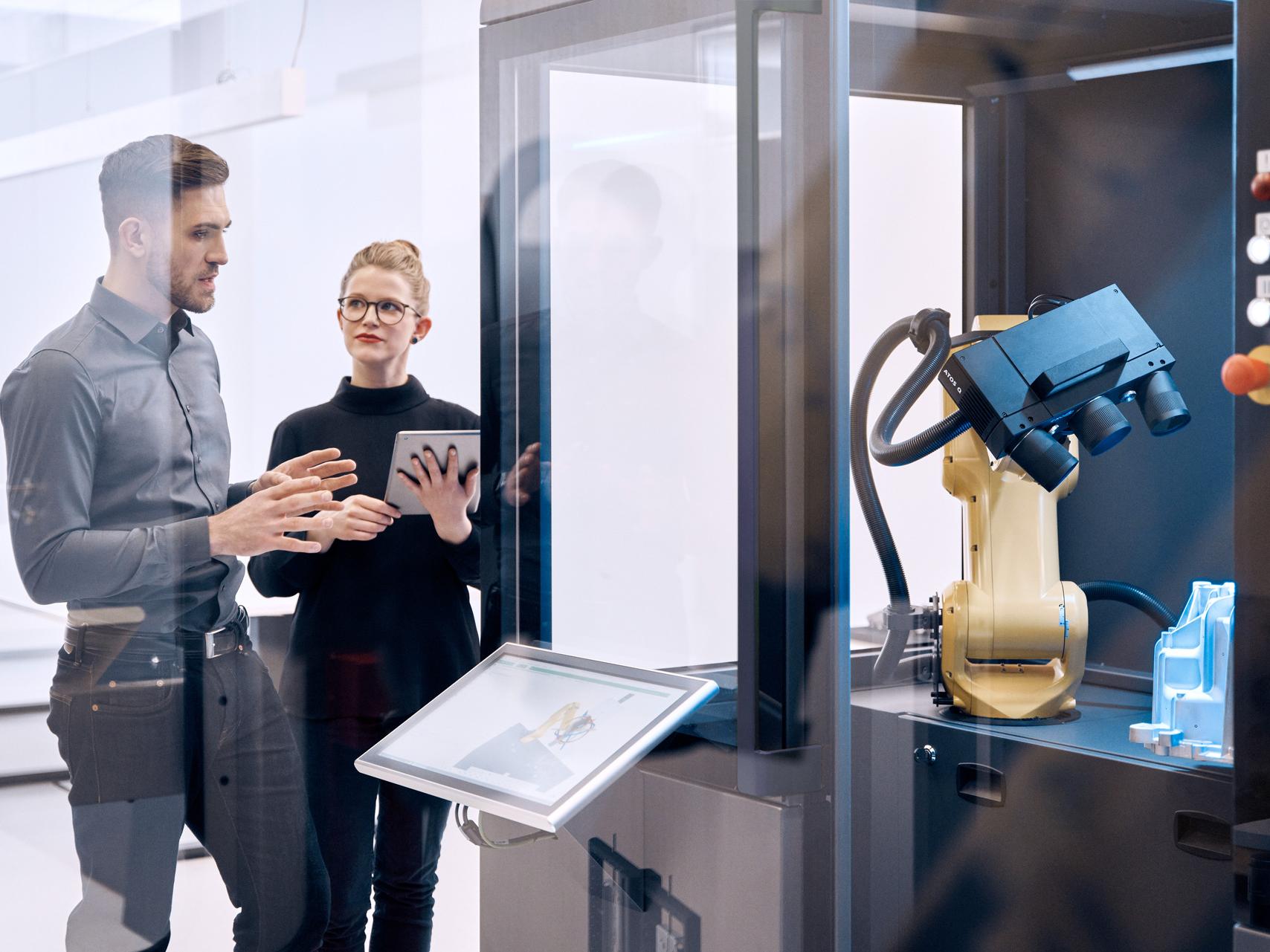

Automatizált

Az ATOS Q maximális hatékonyságát a ZEISS ScanCobot és az ATOS ScanBox 4105 egységgel együtt éri el. A rendszerek lehetővé teszik a sorozatos minőségellenőrzést, nagy munkavégzési teljesítménnyel és nagyfokú folyamatbiztonsággal.

ATOS Q

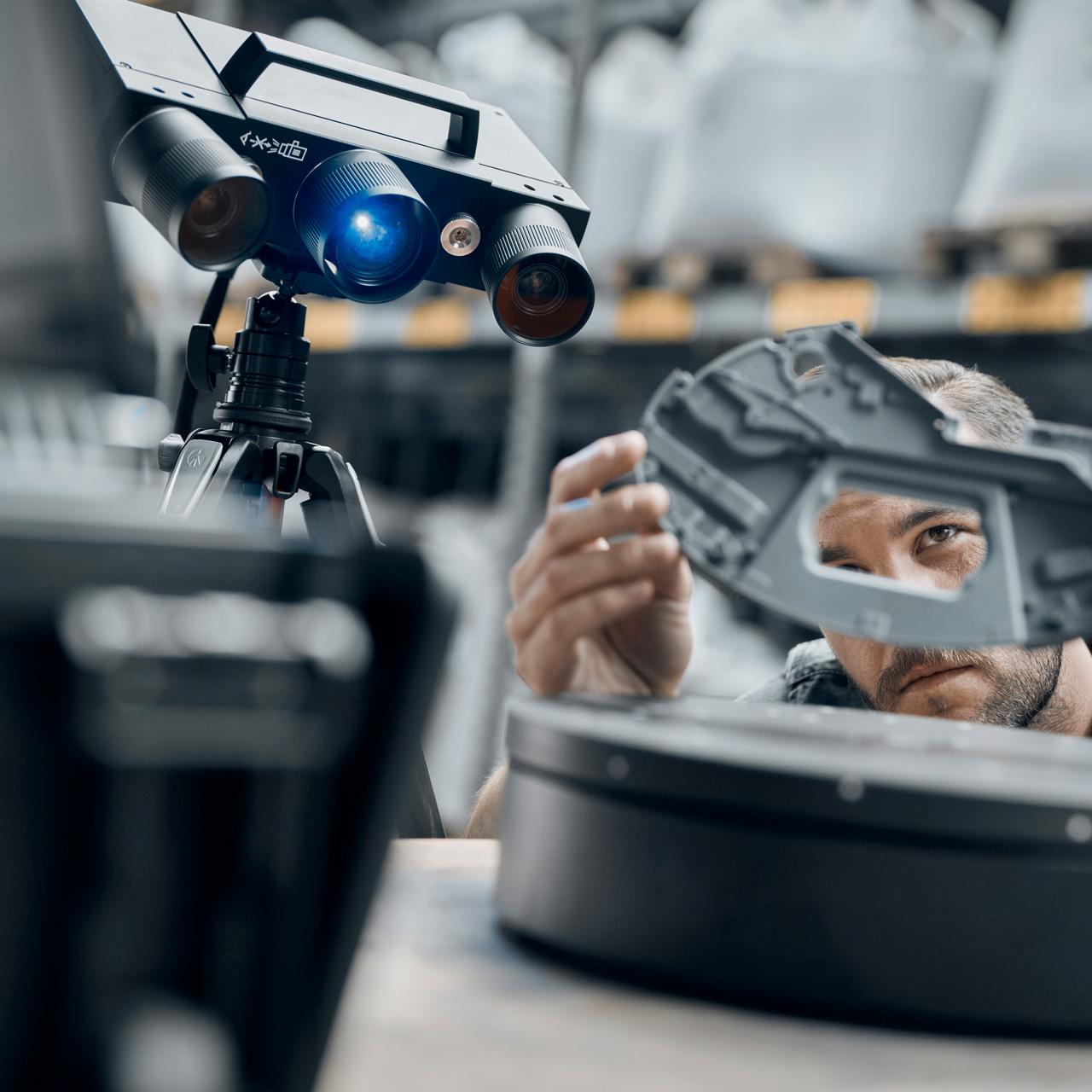

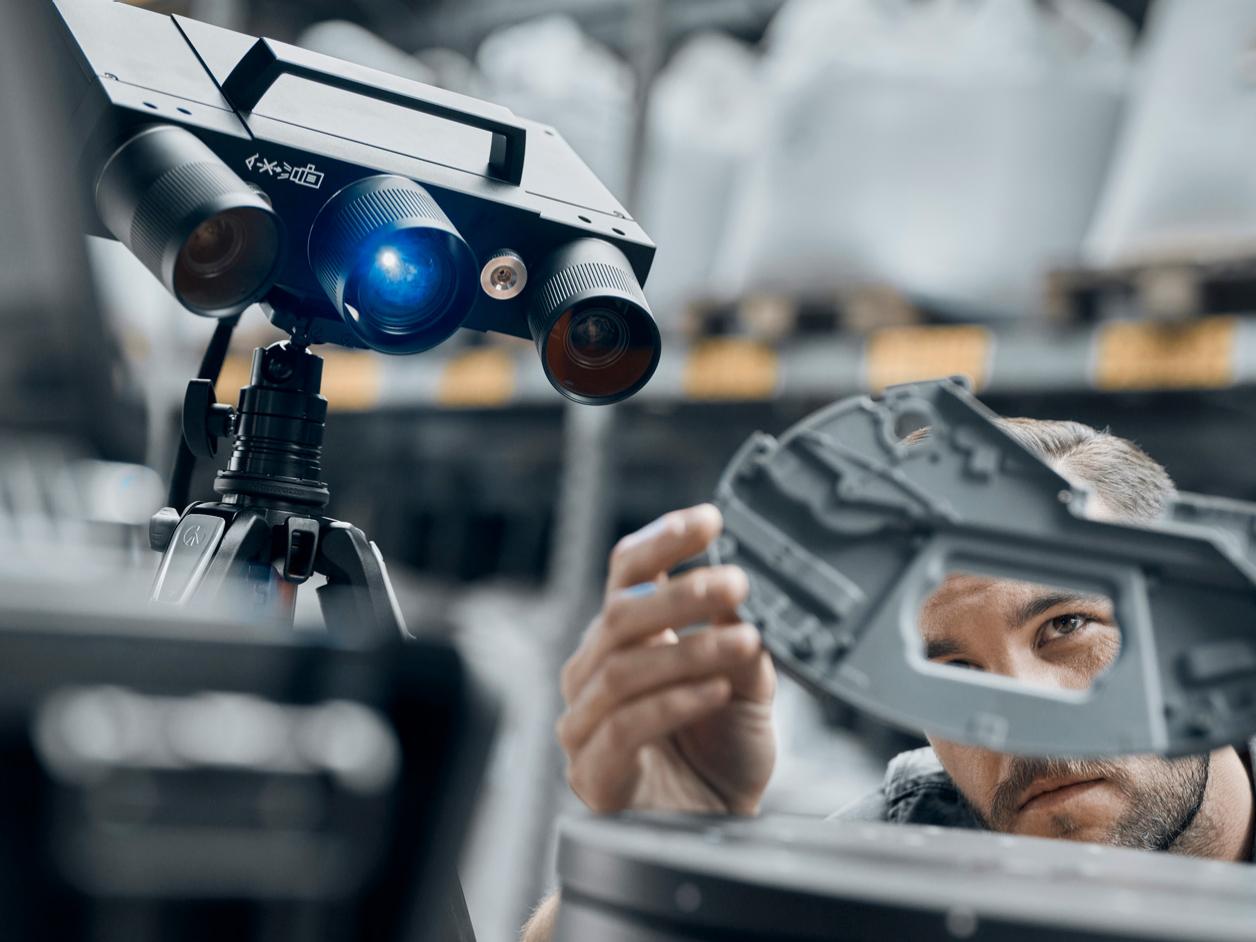

A #HandsOnMetrology 3D-s letapogatási hálózatunk tagja

Tudjon meg többet az ATOS Q kiváló 3D-s letapogatásáról a #HandsOnMetrology platformon.

Fedezze fel

Rugalmas 3D-s szkenner különböző iparágak számára

Az ATOS Q-t rugalmas 3D-s szkennernek terveztük, hogy megfeleljen a különböző iparágak komplex mérési és vizsgálati feladataihoz. A cserélhető lencsék biztosítják a kis és közepes méretű alkatrészek nagy pontosságú mérését. A fix kamerahelyzetnek köszönhetően a legkisebb és a legnagyobb mérési térfogat közötti váltás is egyszerű.

Additív gyártású alkatrészek minőségbiztosítása

A termékfejlesztési és bevezetési szakasz felgyorsítása

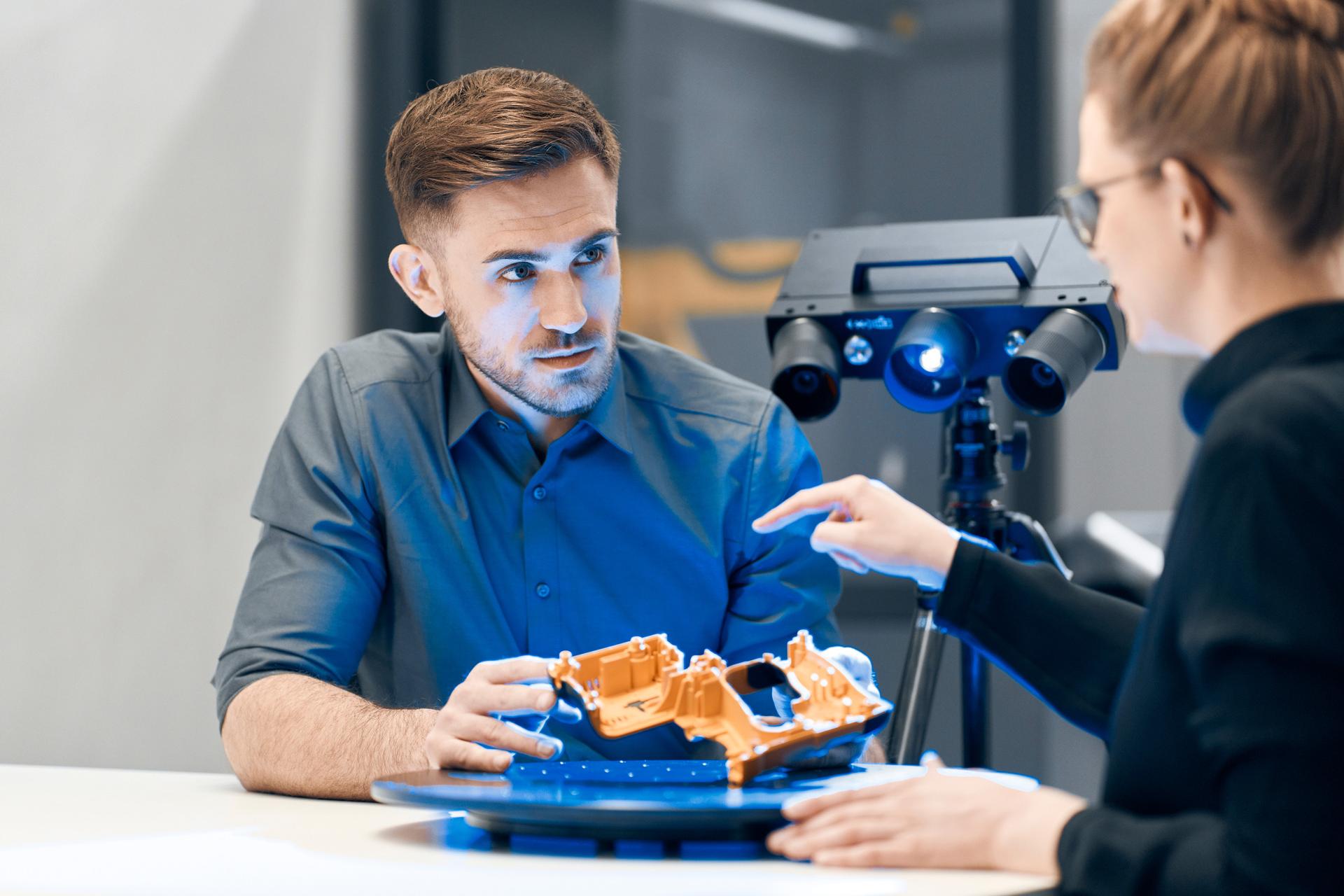

Műanyag alkatrészek minőségbiztosítása

A fröccsöntési, fúvóformázási és hőformázási folyamatok minden fázisának felgyorsítása

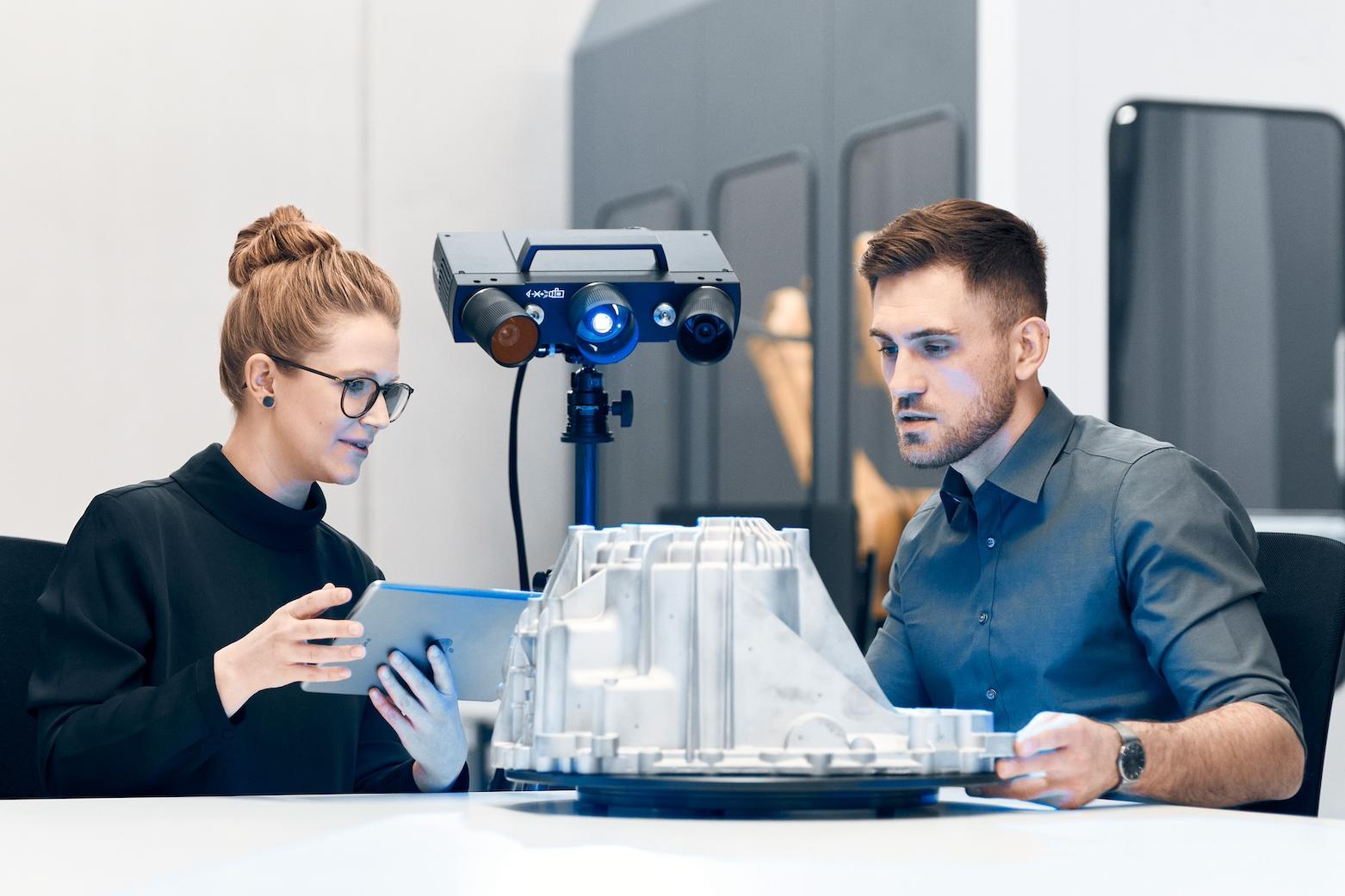

Öntött alkatrészek minőségbiztosítása

A homoköntési, nyomásos öntési és viaszmintás öntési folyamatok optimalizálása

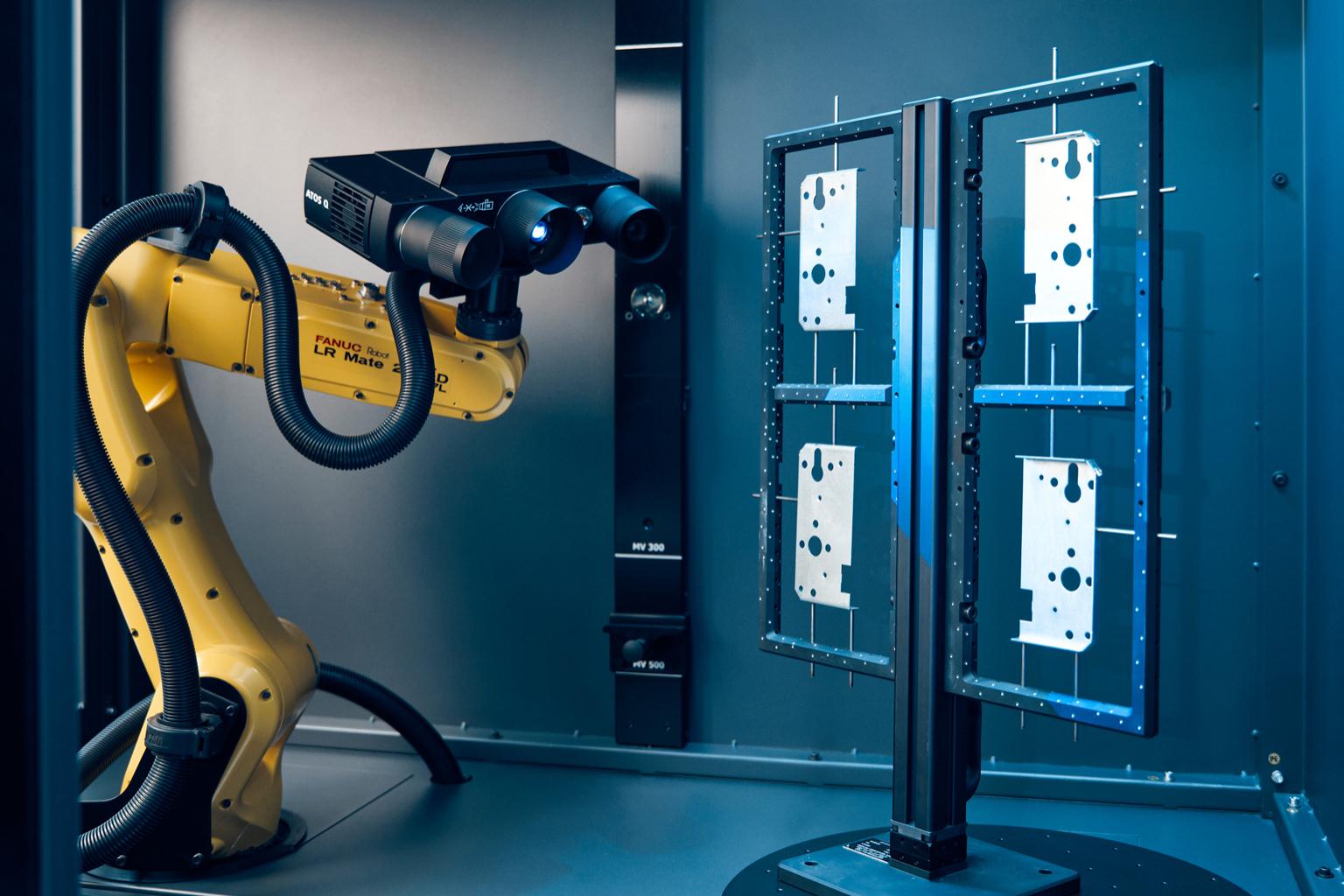

Fémlemez alkatrészek minőségbiztosítása

Fémalakítási (lyukasztási, hajlítási, húzási és sajtolási) folyamatláncok optimalizálása

ZEISS INSPECT
ZEISS INSPECT

Hatékony eszköz az elemzésekhez

A ZEISS INSPECT mindent egyetlen forrásból kínál

Szkennelés, vizsgálat és jegyzőkönyvezés: A szoftver végigvezeti Önt a teljes munkafolyamaton. A névleges-tényleges összehasonlítástól kezdve a geometriai méretezés és tűrésezés vizsgálatain. A szükséges korrekciók közvetlenül meghatározgatók, hála a könnyen értelmezhető eredményeknek. Használja a ZEISS INSPECT-et a teljes körű elemzéshez, átfogó jegyzőkönyvezéshez és a mérési eredmények meglévő folyamatokba történő integrálásához.

További információk

Egy sorozat, két változat

Az ATOS Q 12M és 8M változatban kapható. Az érzékelők a letapogatás során akár 2 × 12 millió vagy 2 × 8 millió koordinátapontot is rögzítenek. A pontosság, a felbontás és a mérési terület mérete szabadon meghatározható.
ATOS Q 8M
ATOS Q 12M

Fényforrás

LED

LED

Pontok száma letapogatásonként

8 millió

12 millió

Mérési terület [mm²]

100 × 70 – 500 × 370

100 × 70 – 500 × 370

Ponttávolság [mm]

0,04–0,15

0,03–0,12

Munkatávolság [mm]

490

490

Tömeg

kb. 4 kg

kb. 4 kg

Méretek

kb. 340 mm x 240 mm x 83 mm

kb. 340 mm x 240 mm x 83 mm

Kábel hossza

10 m optikai kábel

10 m optikai kábel

Operációs rendszer

Windows 10

Windows 10

Mérési tartományok

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
