Optikai 3D-s letapogatás

ZEISS ATOS LRX

A nagyméretű alkatrészek 3D-s letapogatásának specialistája

A ZEISS ATOS LRX gyors, pontos, teljes mérési mezőre kiterjedő adatgyűjtést kínál nagy mérési területekhez. Az ultrafényes lézerfényforrással és az akár 4 négyzetméteres mérési területtel akár 2 × 12 millió koordinátapontot is rögzít egyetlen letapogatással, így felgyorsítja a mérési folyamatot.

Precise data acquisition for large parts
High-resolution data even for complex geometries
Robust design for industrial applications


      Nagy mérési területek gyors, teljes mérési mezőre kiterjedő adatgyűjtése

    Az ultrafényes lézerfényforrással és a nagy, akár 4 négyzetméteres mérési területtel a ZEISS ATOS LRX rövid idő alatt pontos, teljes mérési mezőre kiterjedő adatokat szolgáltat. Az érzékelő akár 2 × 12 millió koordinátapontot is rögzít egyetlen letapogatással.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

3D-s letapogató rendszer ipari igényekhez

Az érzékelő megfelel az ipari felhasználók igényes méréstechnikai követelményeinek. A ZEISS INSPECT-tel, a 3D-s méréstechnika széles körben elismert standardjával működő 3D-s szkenner zökkenőmentesen végigvezeti Önt a letapogatás, a vizsgálat és a jegyzőkönyvezés teljes munkafolyamatán.

Gyors digitalizálás, nagy felbontású adatok

A ZEISS ATOS LRX precíz, teljes mérési mezőre kiterjedő, nagy felbontású adatokat szolgáltat – még az összetett geometriákról és a szabad formájú felületekről is. Az ultrafényes lézerfényforrás a nagy mérési területtel kombinálva csökkenti a szükséges letapogatások számát.

Robusztus kialakítás

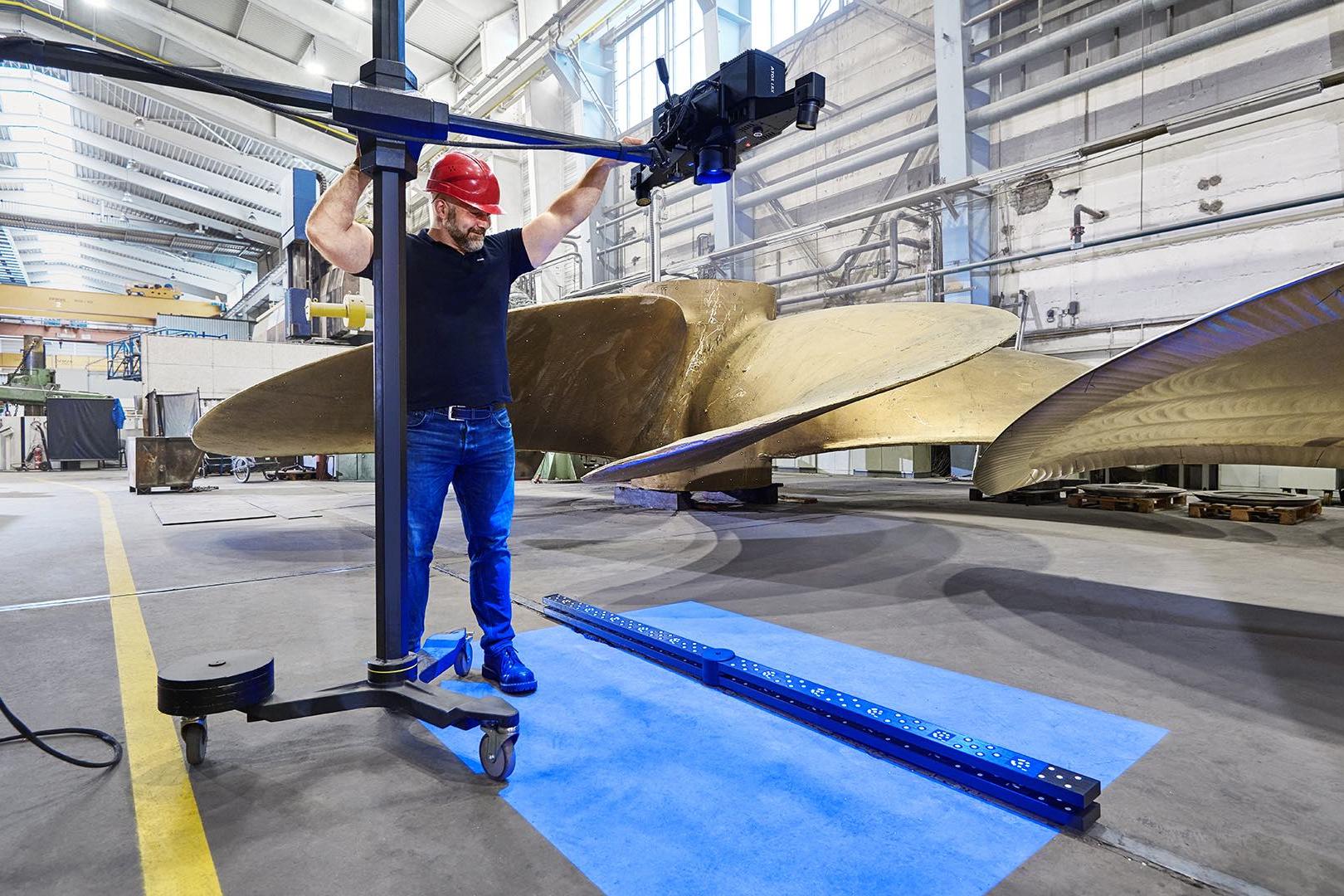

Az érzékelőt ipari alkalmazásokhoz terveztük. A robusztus ház véd a por és a fröccsenő víz ellen. Ahhoz, hogy még zord gyártókörnyezetben is megbízhatóan és pontosan működjön, a rendszer saját maga ellenőrzi saját kalibrálási állapotát.

Mindenre kiterjedő szoftver

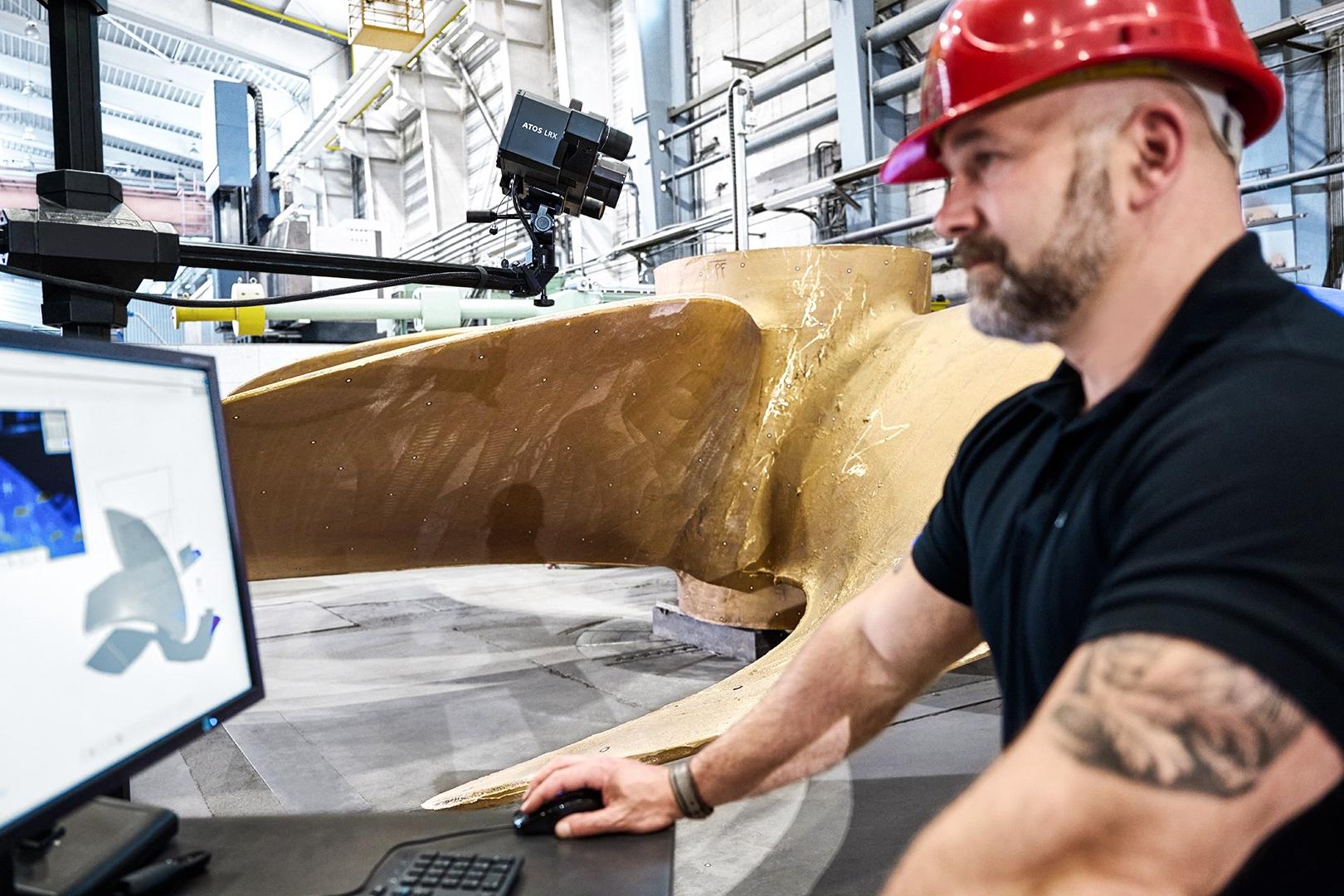

Letapogatás, vizsgálat és jegyzőkönyvezés egyetlen szoftverben: Az érzékelőt a ZEISS INSPECT kezeli. A szoftver részletes elemzési és jegyzőkönyvezési funkciókkal támogatja a 3D-s letapogatási és vizsgálati folyamatokat.

Következő generációs lézer fényforrás

A ZEISS ATOS LRX fejlett, ultrafényes lézerfényforrással van felszerelve, amely lehetővé teszi a 3D-s letapogatásokat még a kihívást jelentő környezeti fényviszonyok mellett is. A nagy mérési területek rögzítésével a rendszer az első választás a nagy felületek gyors letapogatására, még akkor is, ha azok sötétek vagy fényesek, és pontos, nagy felbontású adatokat szolgáltat.

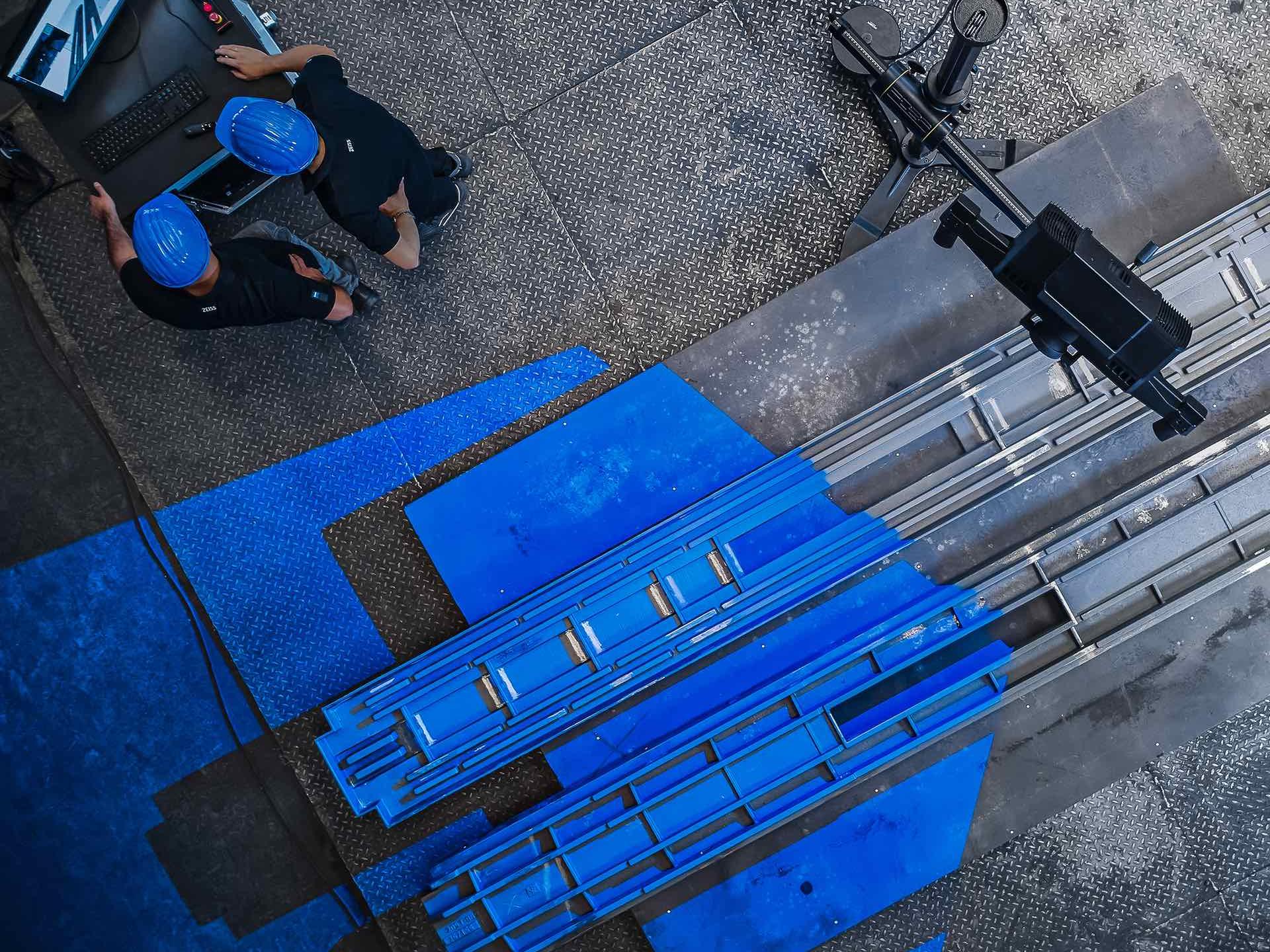

Az integrált lézerfény-kompresszor több lézerforrást köt össze, és rendkívül erős fényt generál. Rövid expozíciós idővel képes megvilágítani a teljes, akár négy négyzetméteres mérési területet, így felgyorsítja a letapogatási folyamatot.

A ZEISS ATOS LRX a lézerfény ellenére maximális biztonságot nyújt a kézi használat során: Egy beépített érzékelő radarral figyeli a felhasználó biztonsági távolságát, és szükség esetén csökkenti a fényerősséget. A lézer így az ártalmatlan, 2. védelmi osztályba tartozik, ami lehetővé teszi a rendszer további védelmi intézkedések nélkül történő üzemeltetését.

A ZEISS ATOS LRX támogatja az olyan interaktív funkciókat, mint a tapintófejes mérések, az élő nyomon követés és a visszavetítés. Az érzékelőt számítógéppel vagy távirányítóval is lehet vezérelni.

Hatékony eszköz az elemzésekhez

A ZEISS INSPECT mindent egyetlen forrásból kínál

Szkennelés, vizsgálat és jegyzőkönyvezés: A szoftver végigvezeti Önt a teljes munkafolyamaton. A névleges-tényleges összehasonlítástól kezdve a geometriai méretezés és tűrésezés vizsgálatain. A szükséges korrekciók közvetlenül meghatározgatók, hála a könnyen értelmezhető eredményeknek. Használja a ZEISS INSPECT-et a teljes körű elemzéshez, átfogó jegyzőkönyvezéshez és a mérési eredmények meglévő folyamatokba történő integrálásához.

További információk

Könnyen használható és megbízható

ZEISS INSPECT

A teljes munkafolyamatot a nagy teljesítményű ZEISS INSPECT szoftver vezérli: A 3D-s szkenner teljes mérési mezőre kiterjedő adatokat generál, amelyekből bármilyen szükséges vizsgálat vagy elemzés elvégezhető. Ez intuitívvá és egyszerűvé teszi a kezelést a felhasználó számára, akit egy egységes felhasználói felület vezet – az adatgyűjtéstől a vizsgálatig és a jegyzőkönyvezésig.

Bővebben

HyperScale – Újrakalibrálás késedelem nélkül

Az új HyperScale szoftverfunkciót a nagyon gyors helyszíni kalibráláshoz terveztük. A DAkkS által hitelesített hosszetalon egyetlen mérésével a kalibrálás befejeződik.

ATOS 5 család

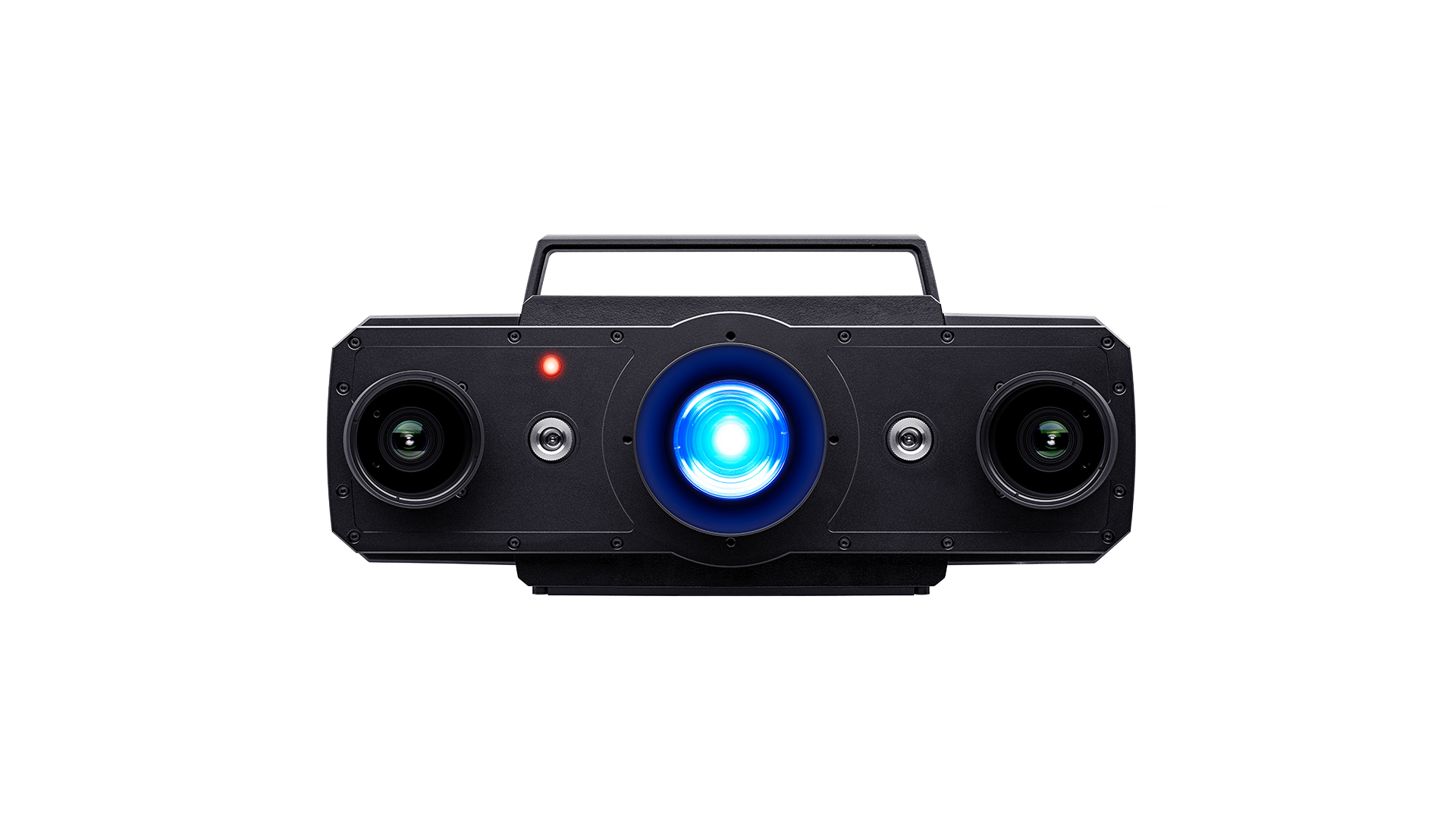

Az ATOS érzékelőket az ipari méréstechnikai követelmények teljesítésére fejlesztettük ki. Teljesen pontos és nyomon követhető mérési eredményeket szolgáltatnak – még kihívást jelentő körülmények között is. A 3D-s érzékelők szerkezeti kék fénnyel működnek, és érintésmentes letapogatási műveleteket végeznek.

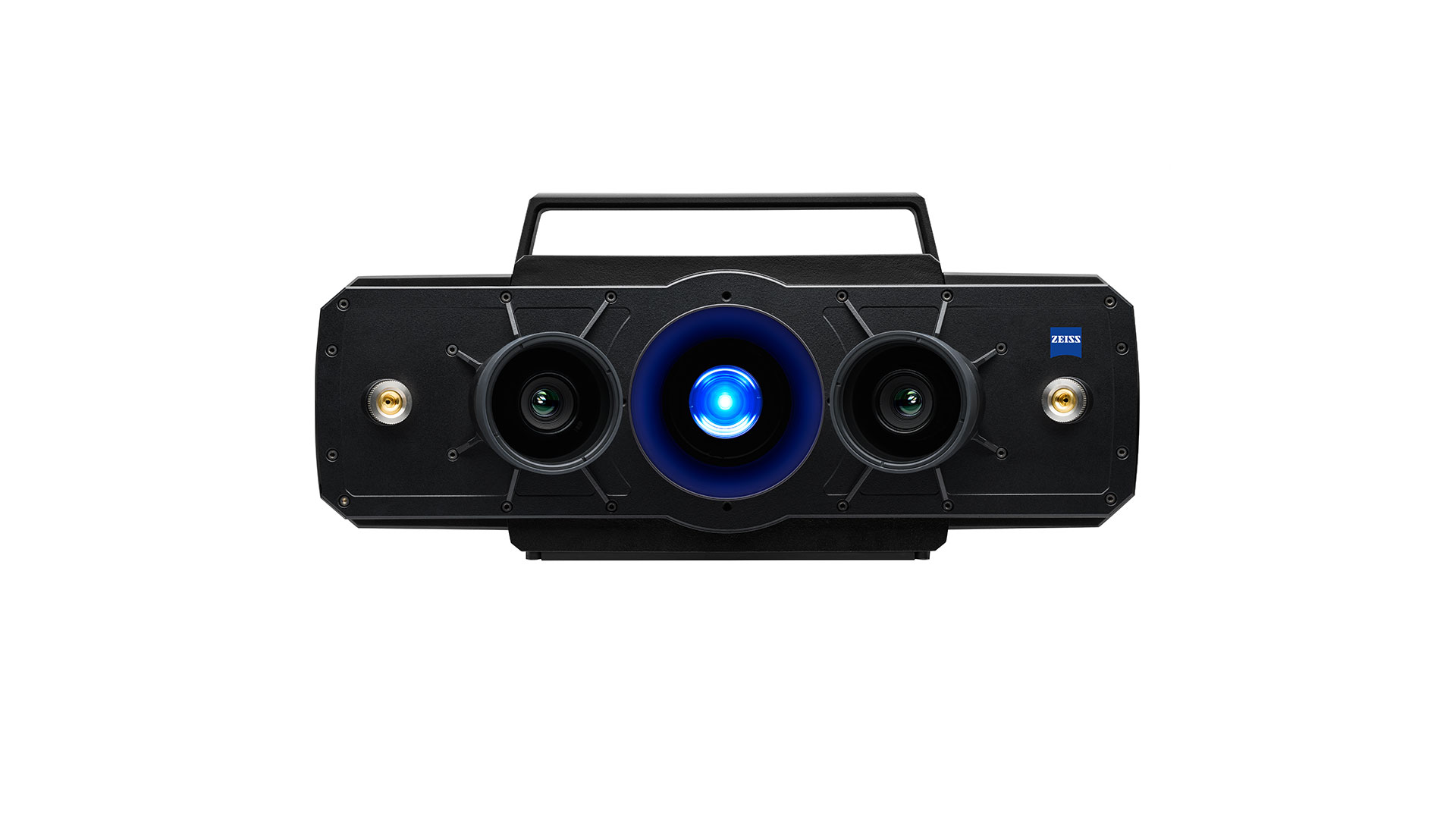

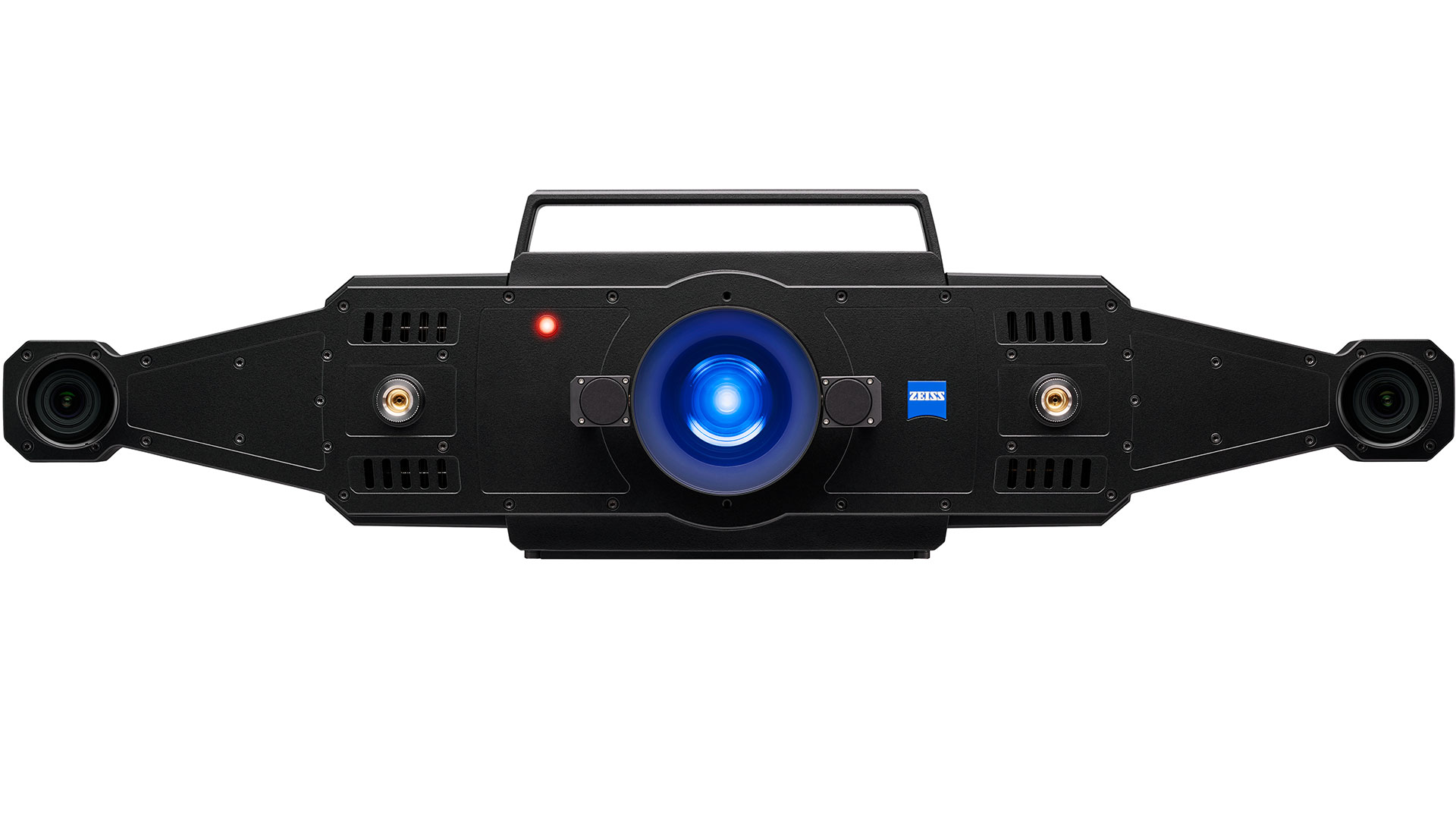

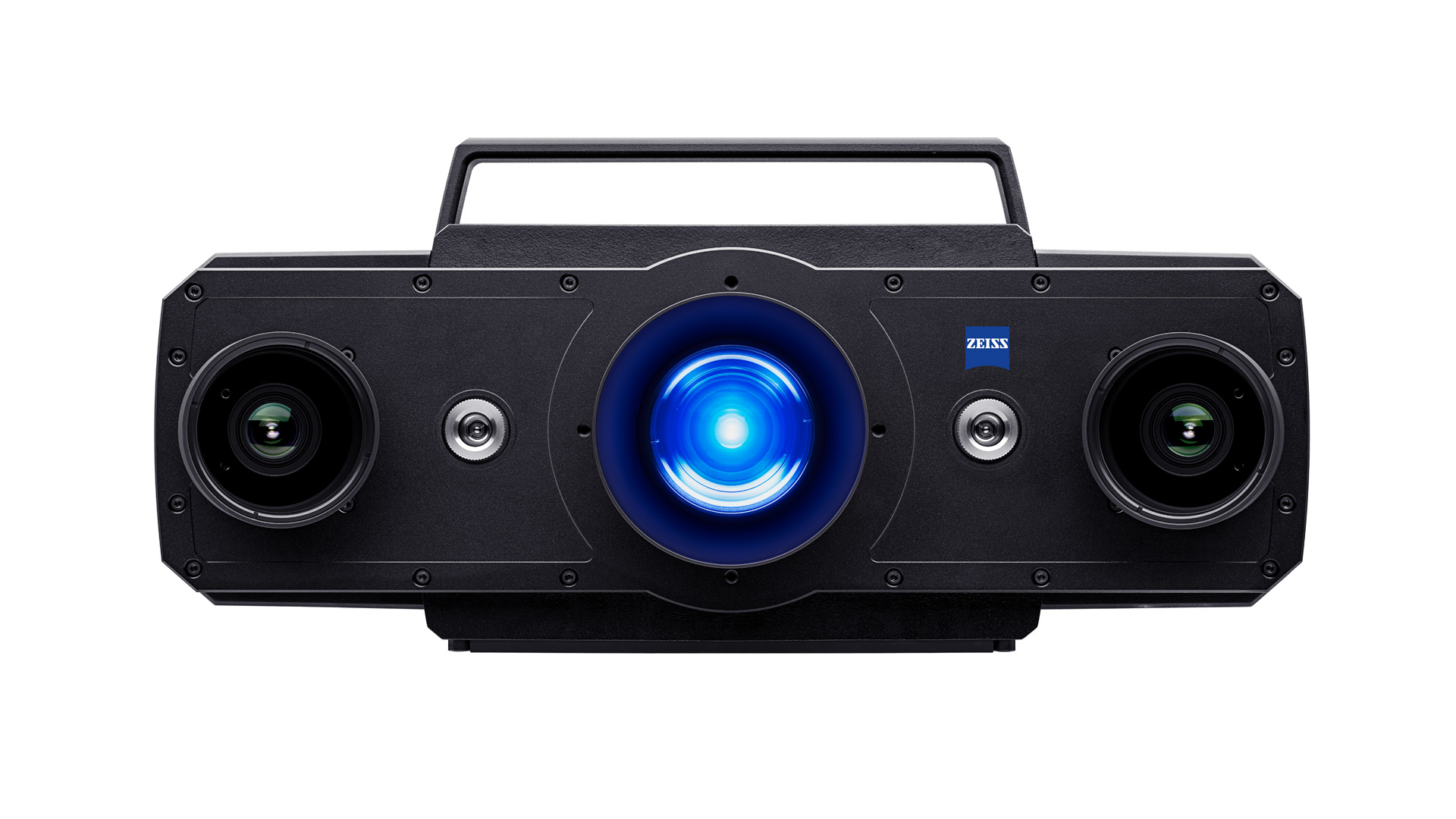

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Műszaki adatok
Az Ön rendszere erre alkalmas:	3D-s letapogatás nagyon nagy térfogatoknál	a legapróbb részletek pontos letapogatása	nagy sebességű 3D-s letapogató rendszer	Automatizált letapogatás nagy térfogatoknál
Fényforrás	LÉZER	LED	LED	LÉZER
Mérési pontok letapogatásonként	12 m	12 m	8 vagy 12 m	12 m
Munkatávolság	1810 mm	530 mm	880 mm	880 mm
		Tudjon meg többet	Tudjon meg többet	Tudjon meg többet

Számos iparágban hatékonyan használható

Repülőgépipar és űrrepülés

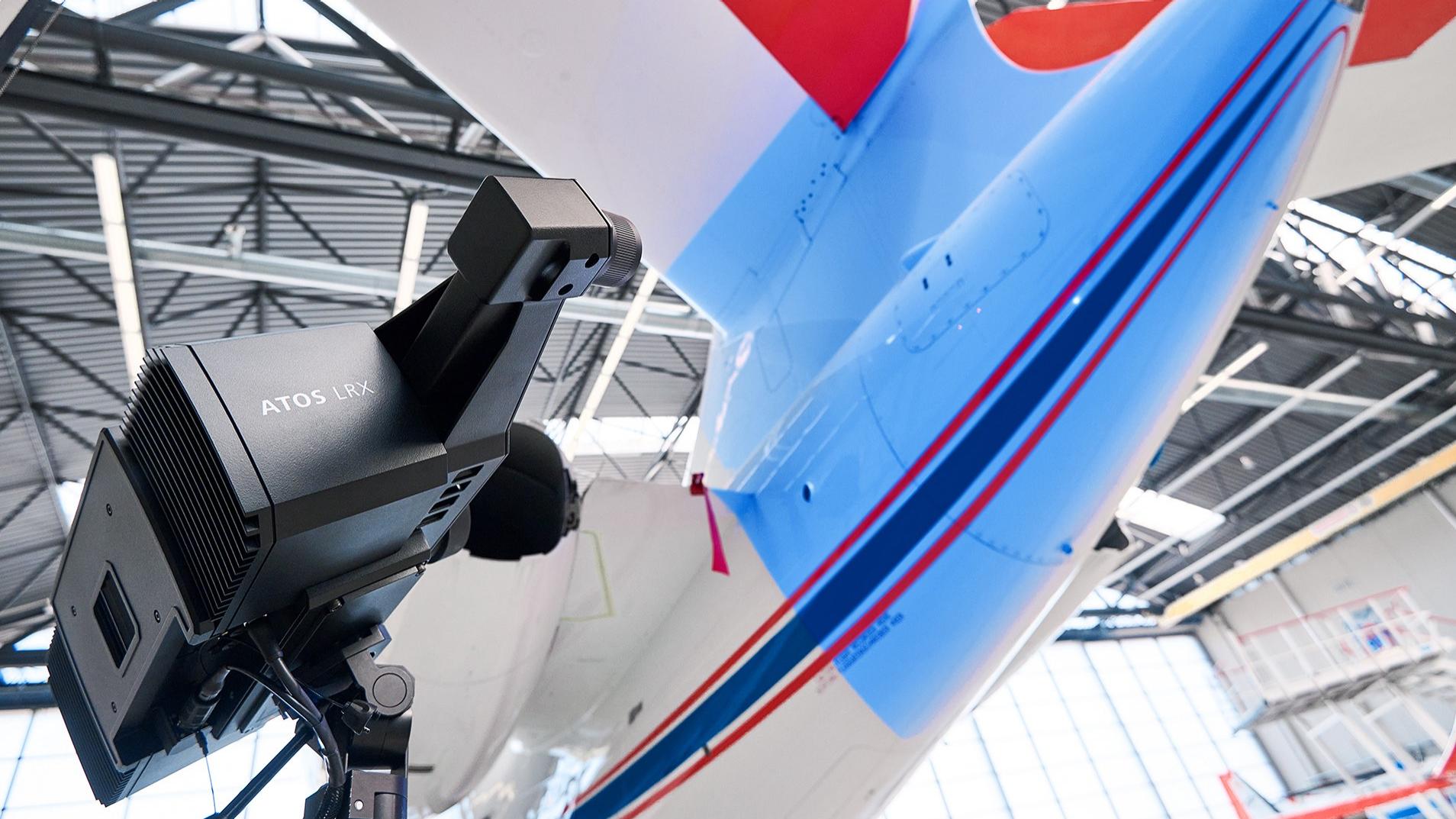

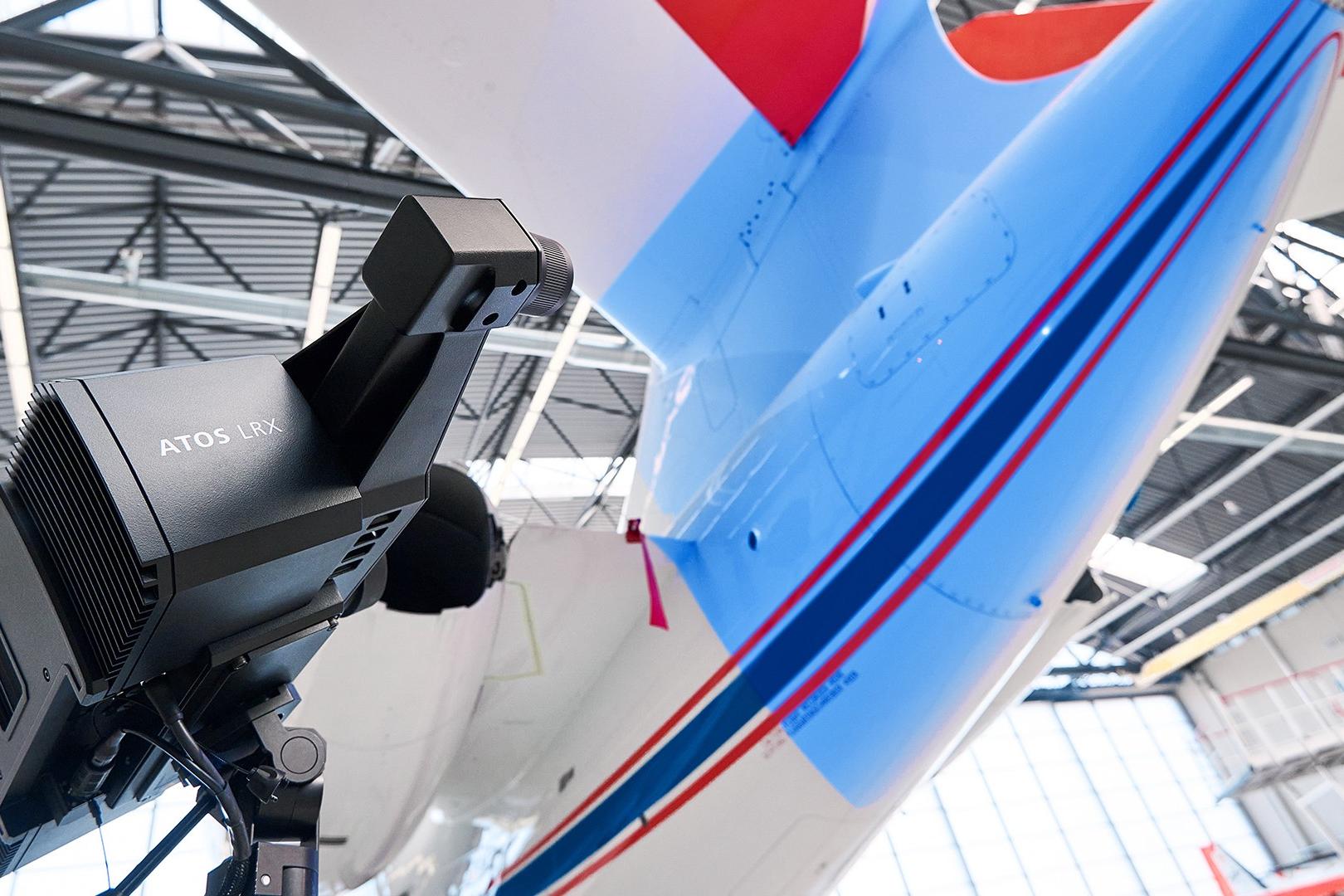

A repülőgépiparban a ZEISS ATOS LRX olyan szerkezeti elemeket vizsgál, mint a törzs, a bordák, a farok és a szárnyak. Az érzékelőt a törzs külső héjának digitalizálására is használják, például a szegecsek és a panelek közötti egysíkúság ellenőrzésére. A mérési eredmények felgyorsítják a karbantartást és a javítást is, mivel megmutatják a felületi hibákat.
Autóipar

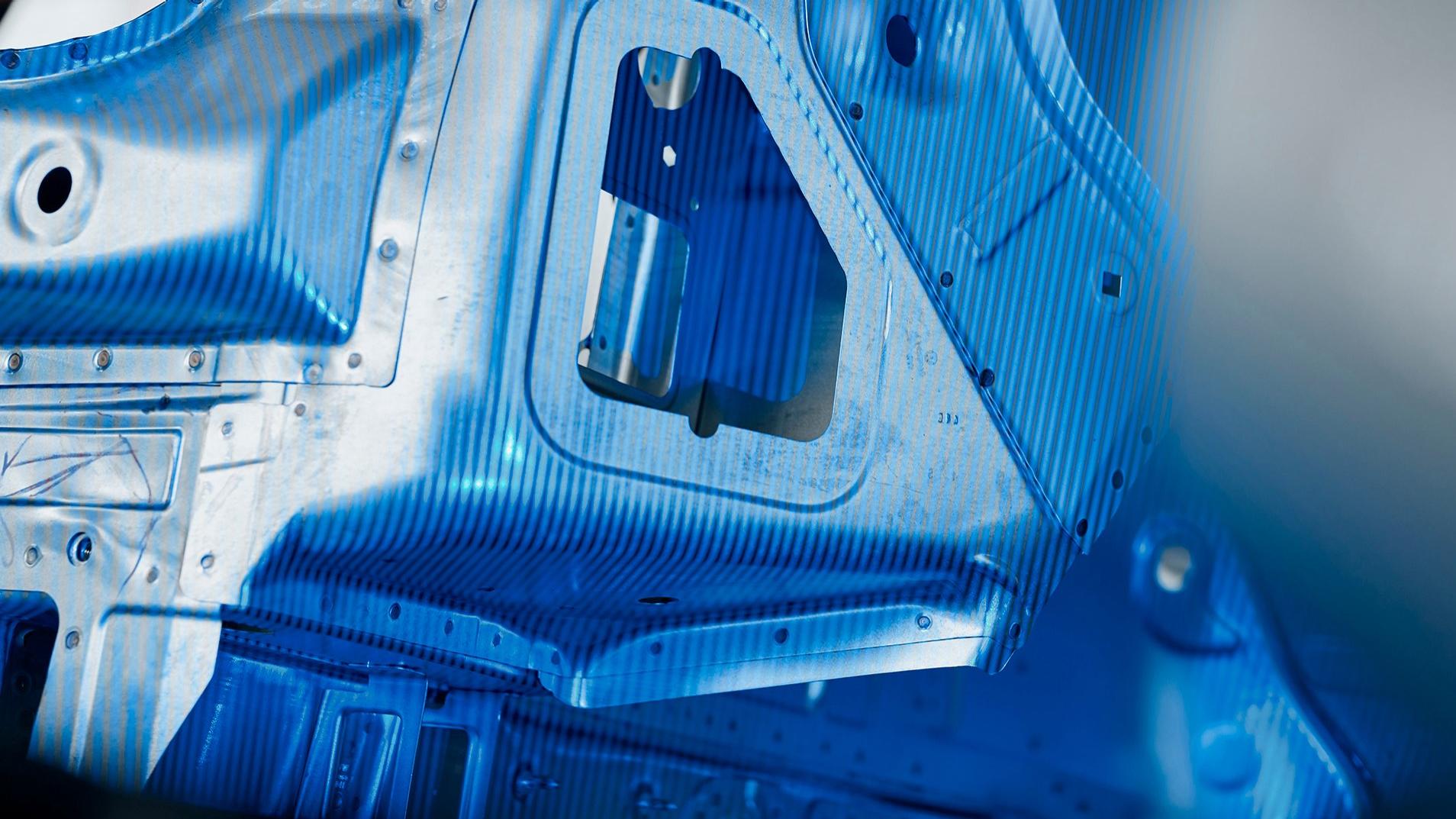

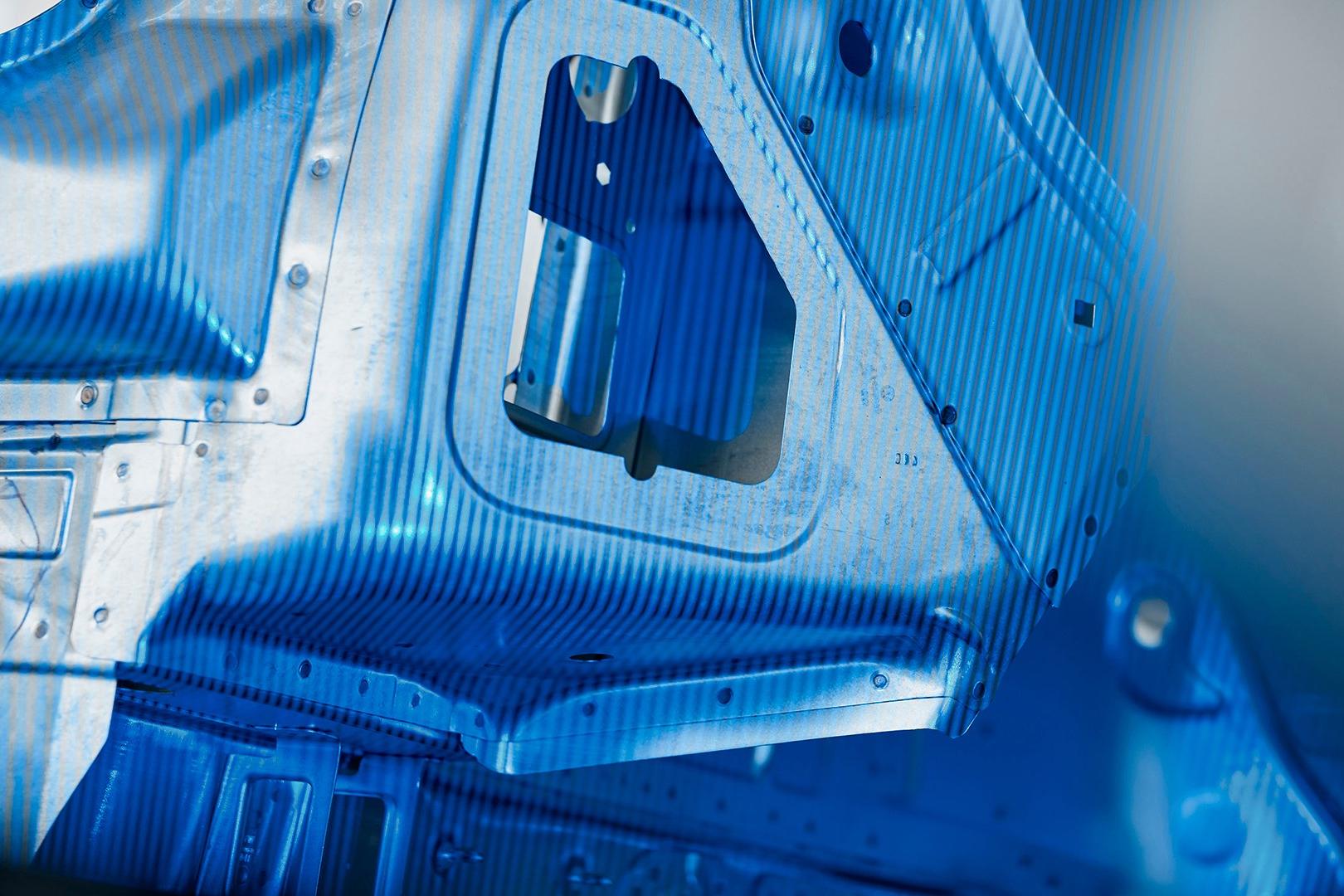

A ZEISS ATOS LRX-et az autóipari tervezésben olyan felületek digitalizálására használják, mint az agyagmodellek. A nagy mérési területnek köszönhetően az érzékelő gyors névleges-tényleges összehasonlítást biztosít az agyag modellre történő felhordása után. Az ütközési tesztek során a ZEISS ATOS LRX lehetővé teszi az sérült járművek gyors 3D-s letapogatását.
Hajógyártás

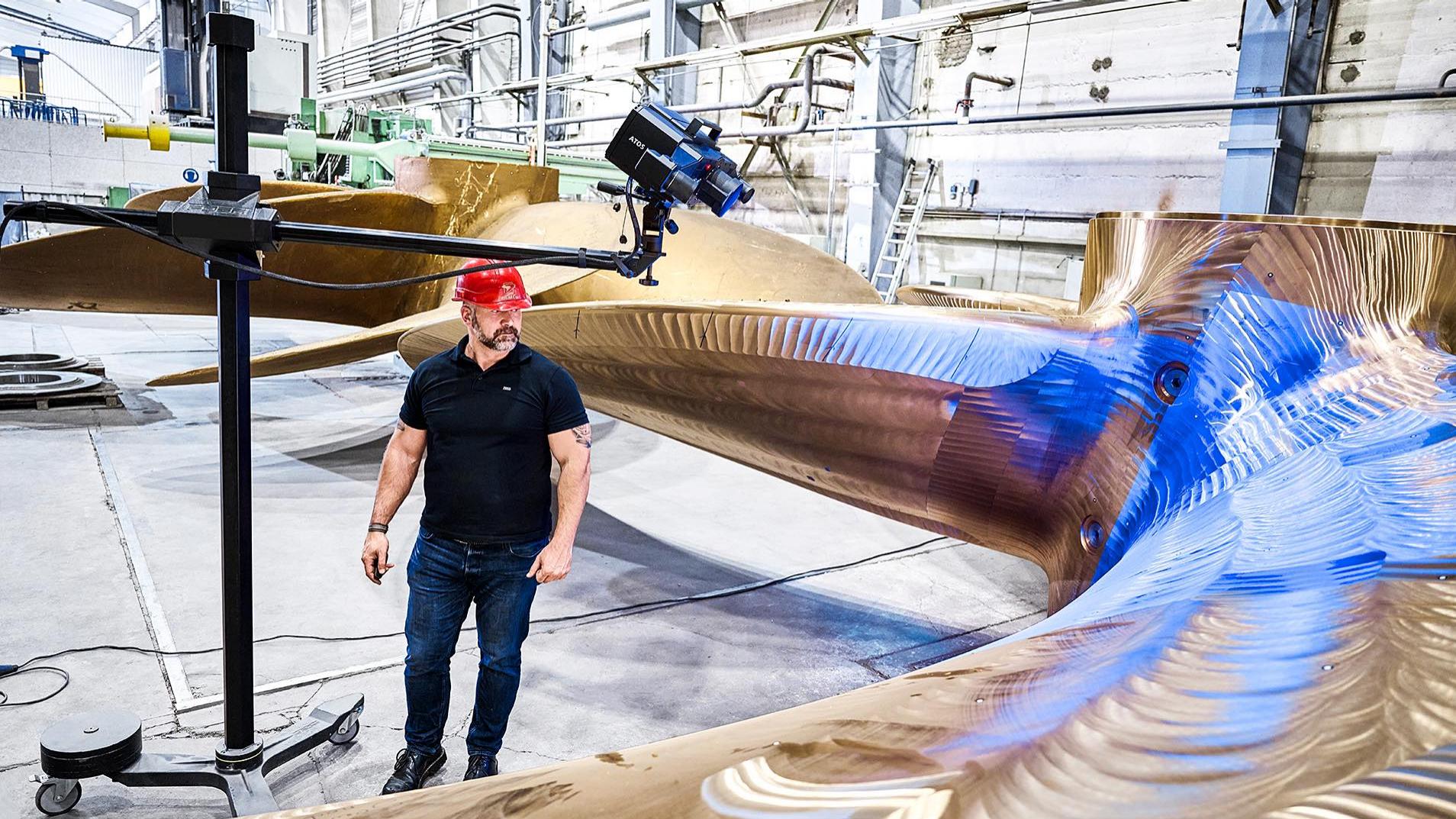

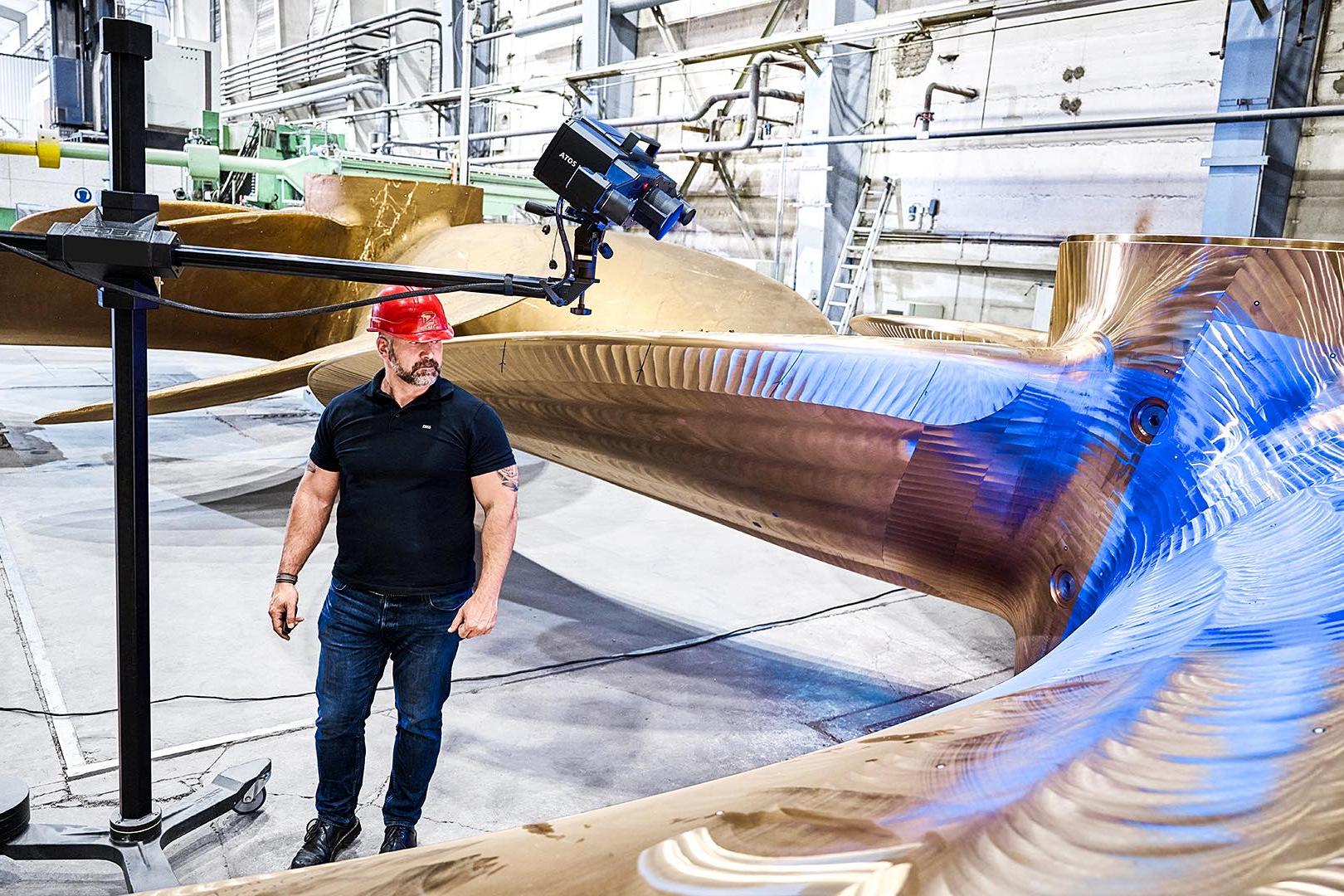

A 3D-s szkenner digitalizálja a hajócsavarok teljes felületét, és fontos információkat szolgáltat a karbantartás és a javítás szempontjából, például a hajótest sérüléseiről.
Szerszámkészítés és gépgyártás

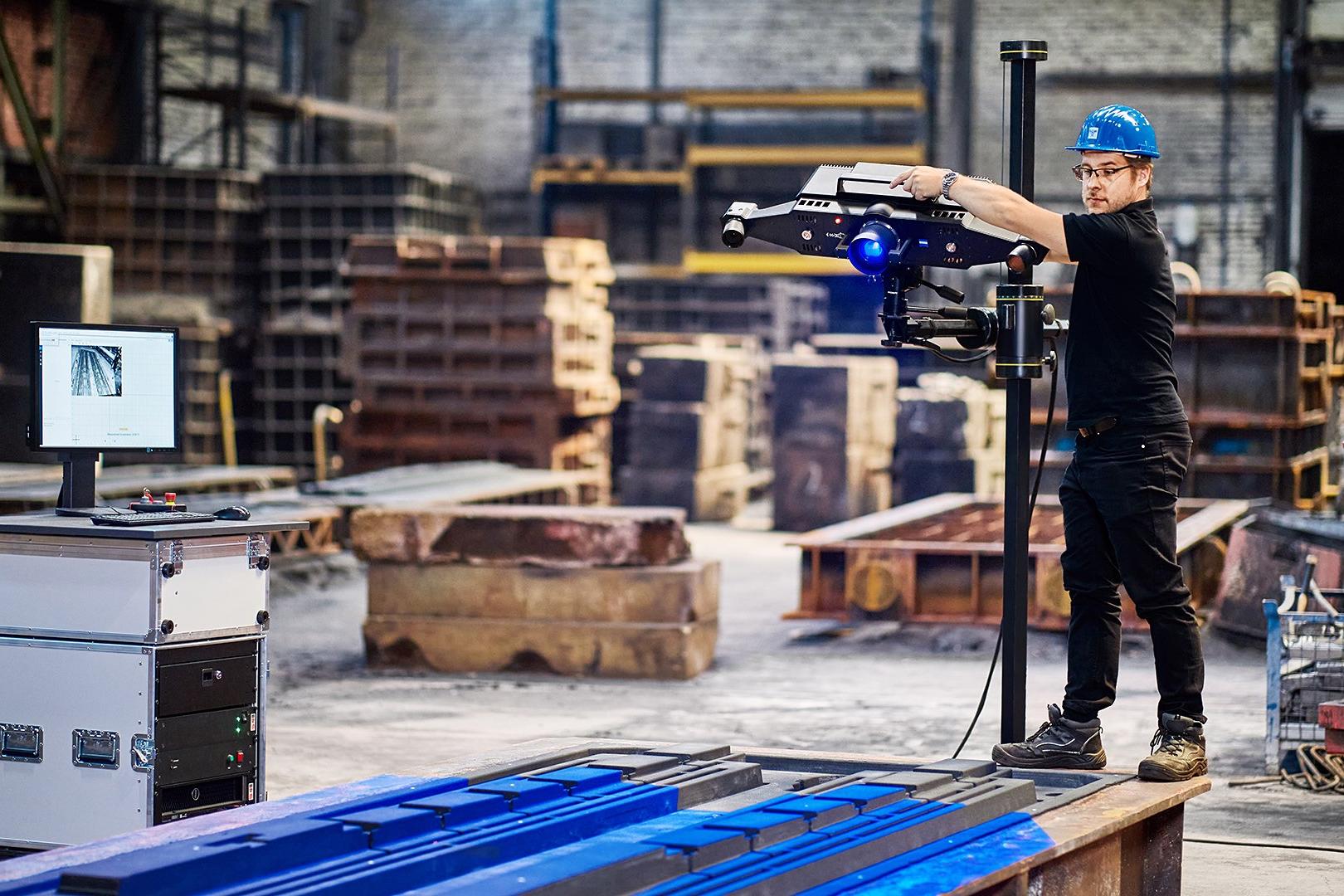

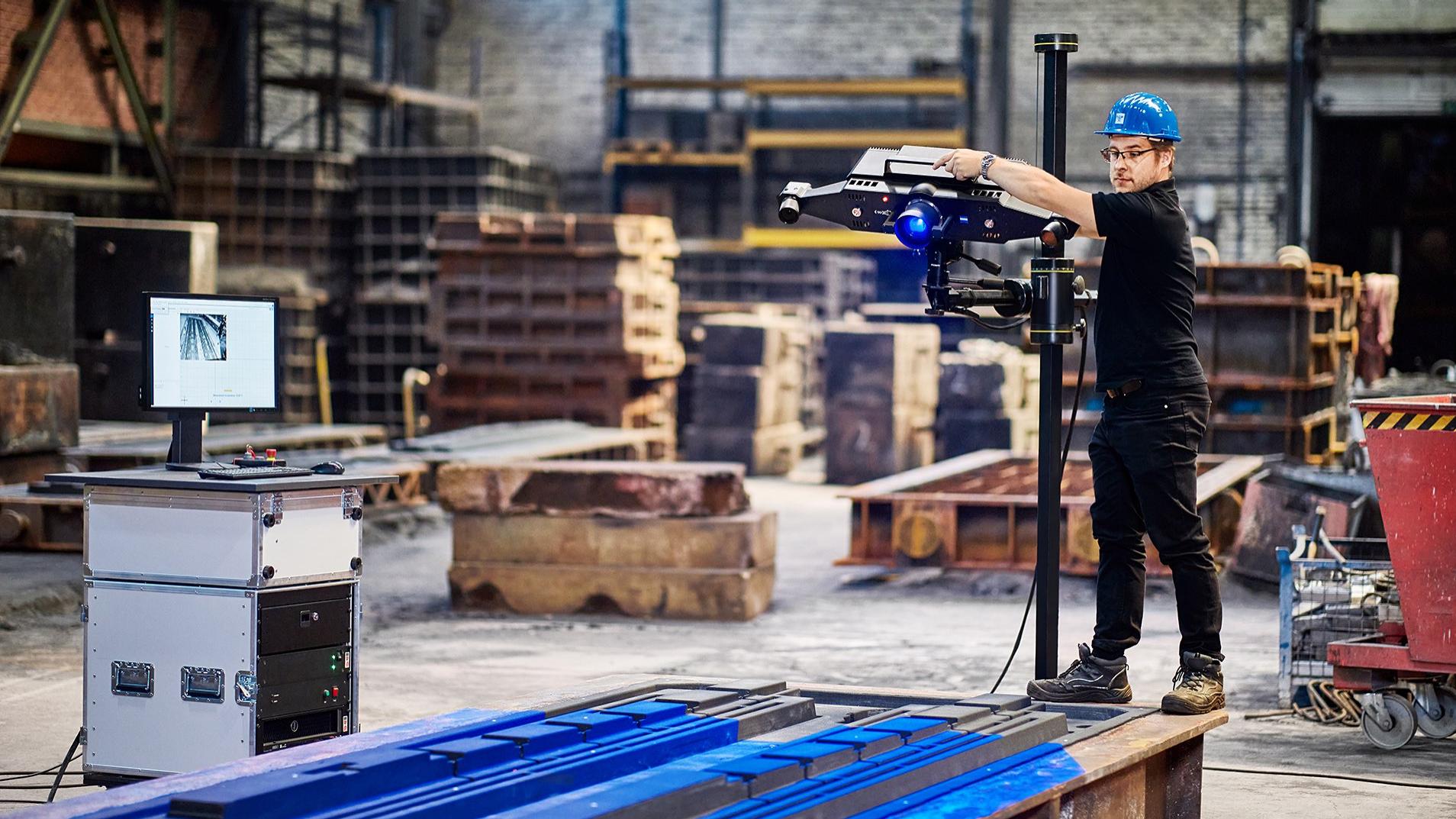

A ZEISS ATOS LRX optimalizálja az alkatrészek és szerszámok tervezését. Az érzékelővel nagy felbontásban digitalizálhatók a modellek, az öntőformafelek és az öntött nyersdarabok, például az alakítószerszámokhoz. A gépgyártásban a 3D-s szkenner felgyorsítja a nagyméretű, hegesztett szerelvények minőségellenőrzését.
Szélenergia

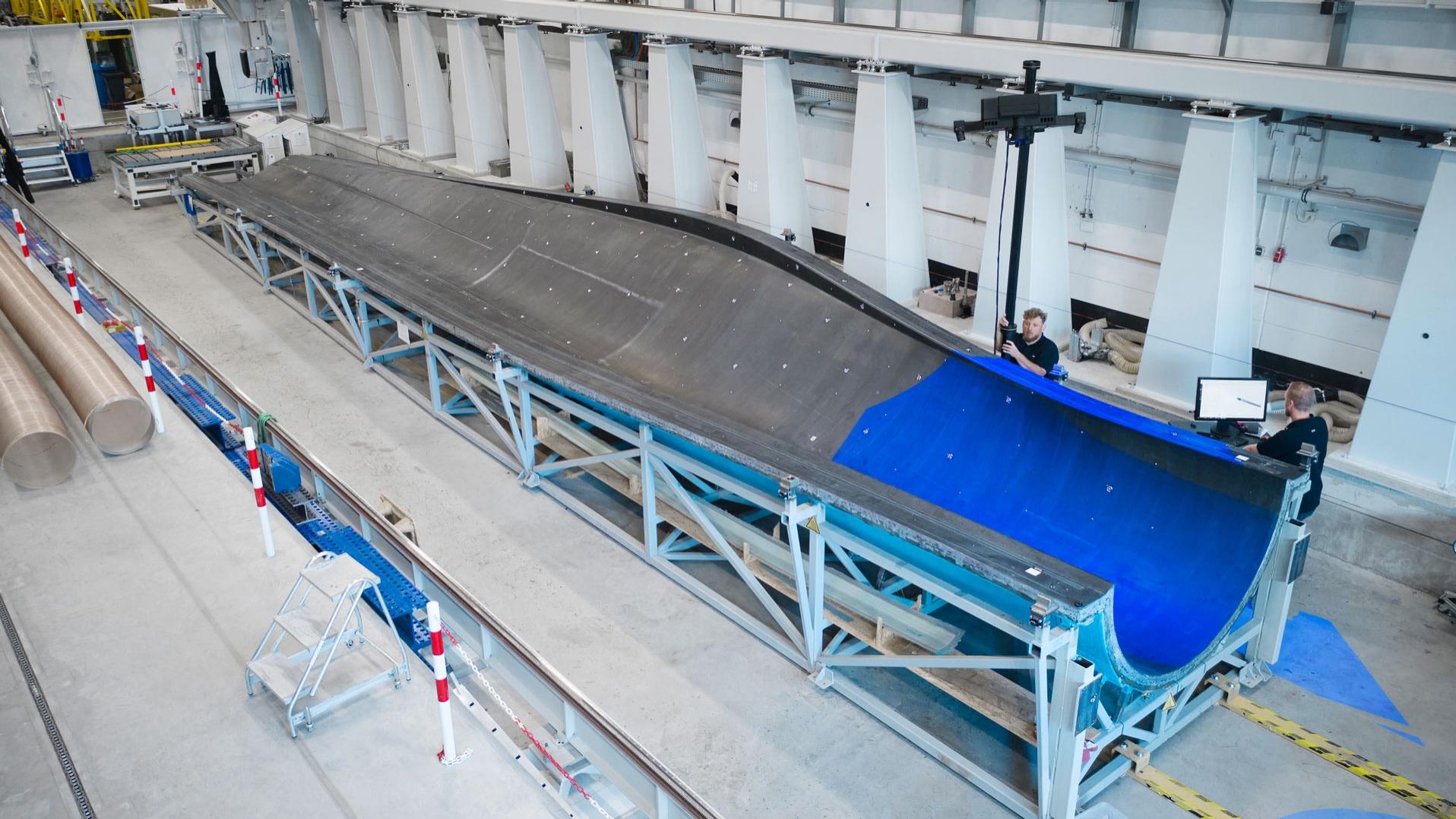

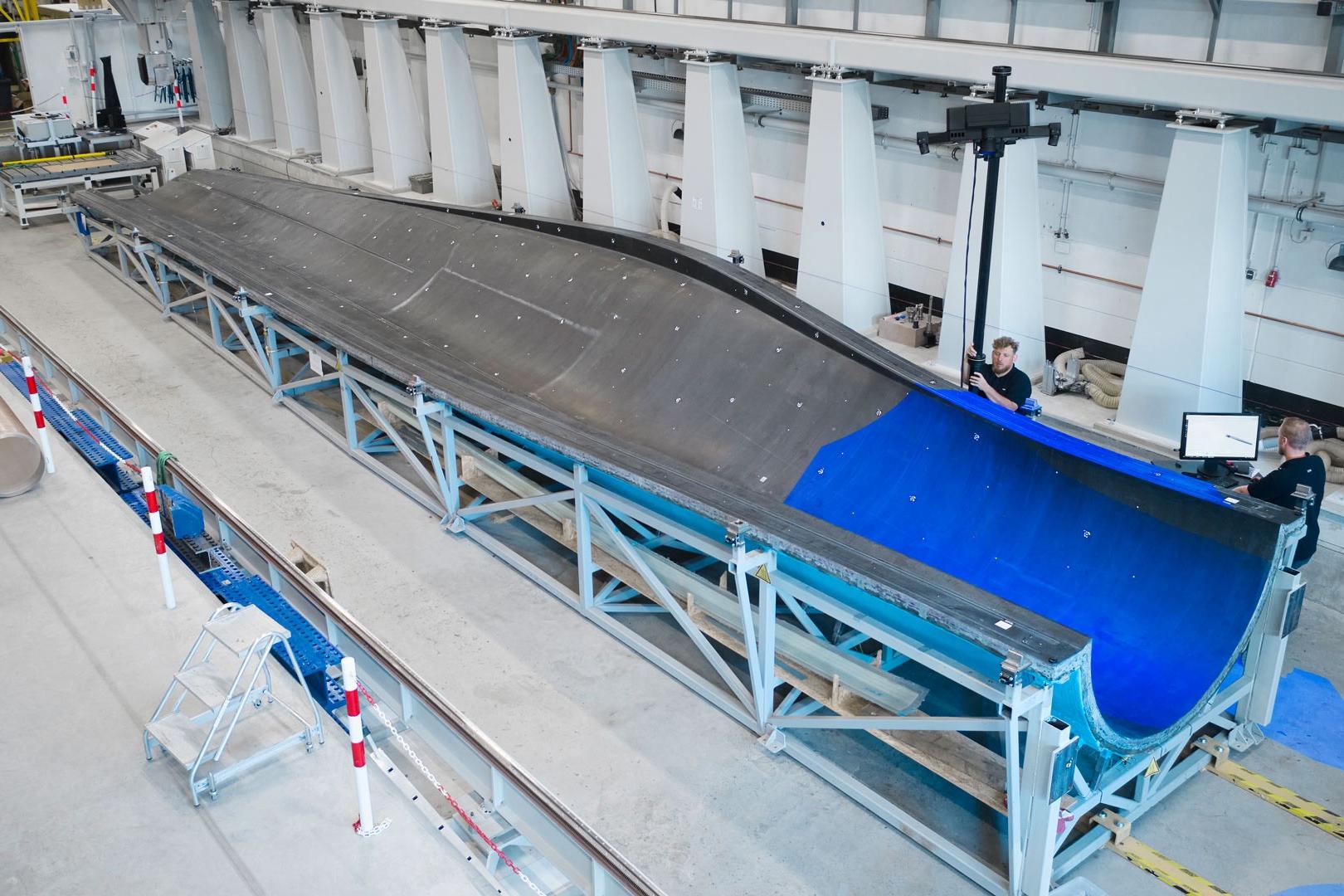

A szélturbinák tervezése és gyártása során a ZEISS ATOS LRX rögzíti a rotorlapátokat és az öntőszerszámokat, valamint a szélturbinaházakat.

Exkluzív esettanulmányok: Siempelkamp öntöde

A német Siempelkamp öntöde a ZEISS-szel közösen telepítette a világ legnagyobb érintésmentes robotos mérőcelláját. A mérőcella szíve a ZEISS ATOS LRX 3D-s szkenner, amelyet kifejezetten nagy mérési mezőkhöz és robusztus környezethez fejlesztettünk ki. Nagy teljesítményű lézerfényforrásának köszönhetően igazán rövid idő alatt teljes mérési mezőre kiterjedő adatokat szolgáltat. A szoftver automatikusan megjeleníti a tényleges 3D-s koordináták és a CAD-adatok közötti teljes mérési mezőre kiterjedő eltéréseket. Ezen információk alapján az öntöde a lehető leggyorsabban azonosíthatja, elemezheti és orvosolhatja a minőségi eltéréseket.

Olvassa el a sikertörténetet
