ZEISS ARAMIS Adjustable 24m

ZEISS ARAMIS Adjustable 24M

A feszültség és nyúlás legnagyobb részletességű mérése

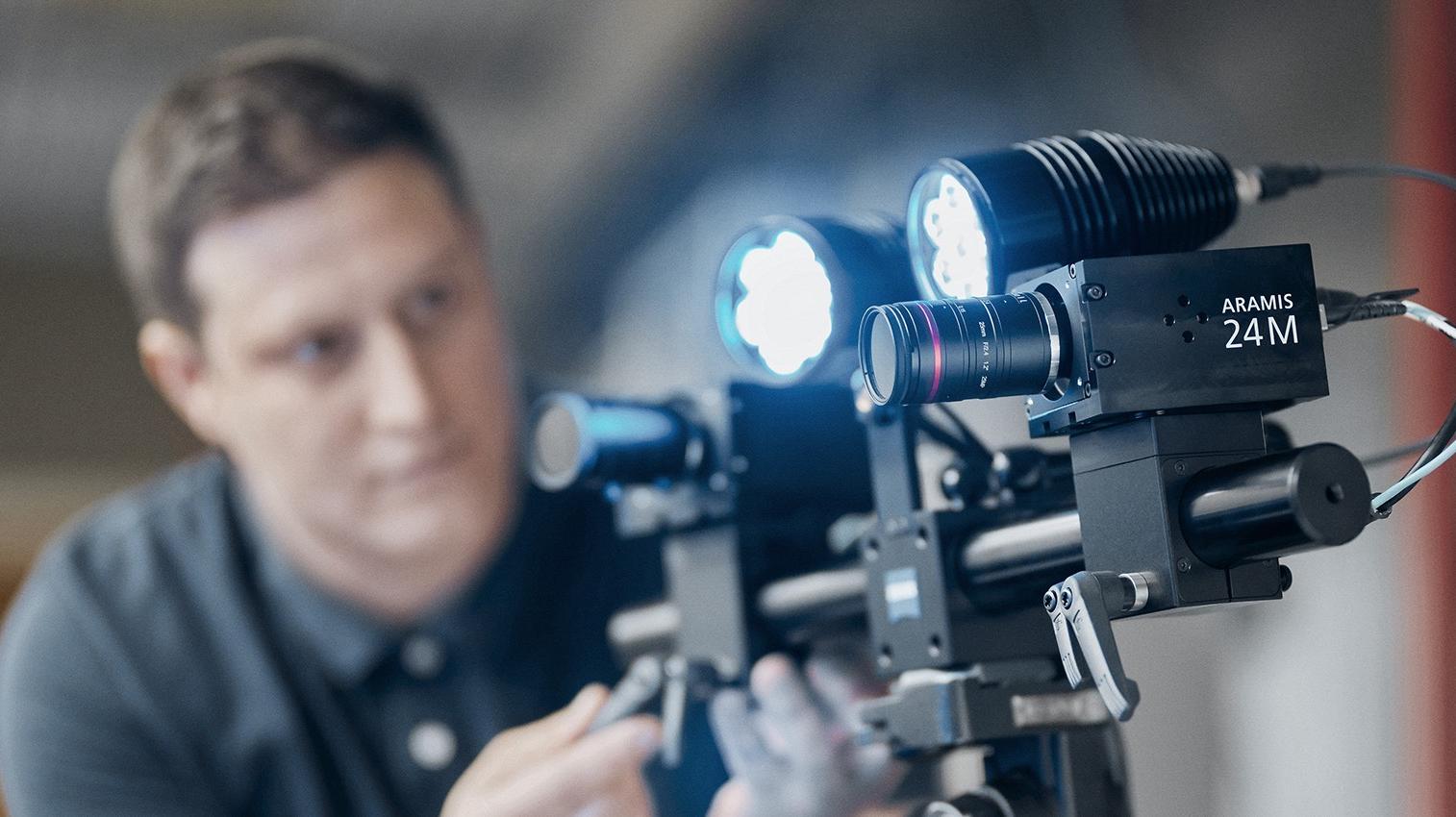

A ZEISS ARAMIS Adjustable 24M a fejlett technológiát maximális rugalmassággal ötvözi. A két 24 megapixeles kamera a 3D-s elmozdulások és a felületi nyúlások legapróbb részleteit is rögzíti – mind a pontszerű, mind a teljes mérési mezőre kiterjedő mérések esetében. A nagy helyi felbontás és a képfelvételi sebesség egyedülálló kombinációjával az érzékelő pontos eredményeket kínál a vizsgálati feladatok széles skálájához, és megfelel a kutatás és fejlesztés kifinomult igényeinek.

  • High-resolution measurements
  • Next-generation testing sensor
  • Effective data acquisition

Rendkívül részletes képek gyorsan változó követelmények mellett

  • ZEIESS ARAMIS Adjustable 24m

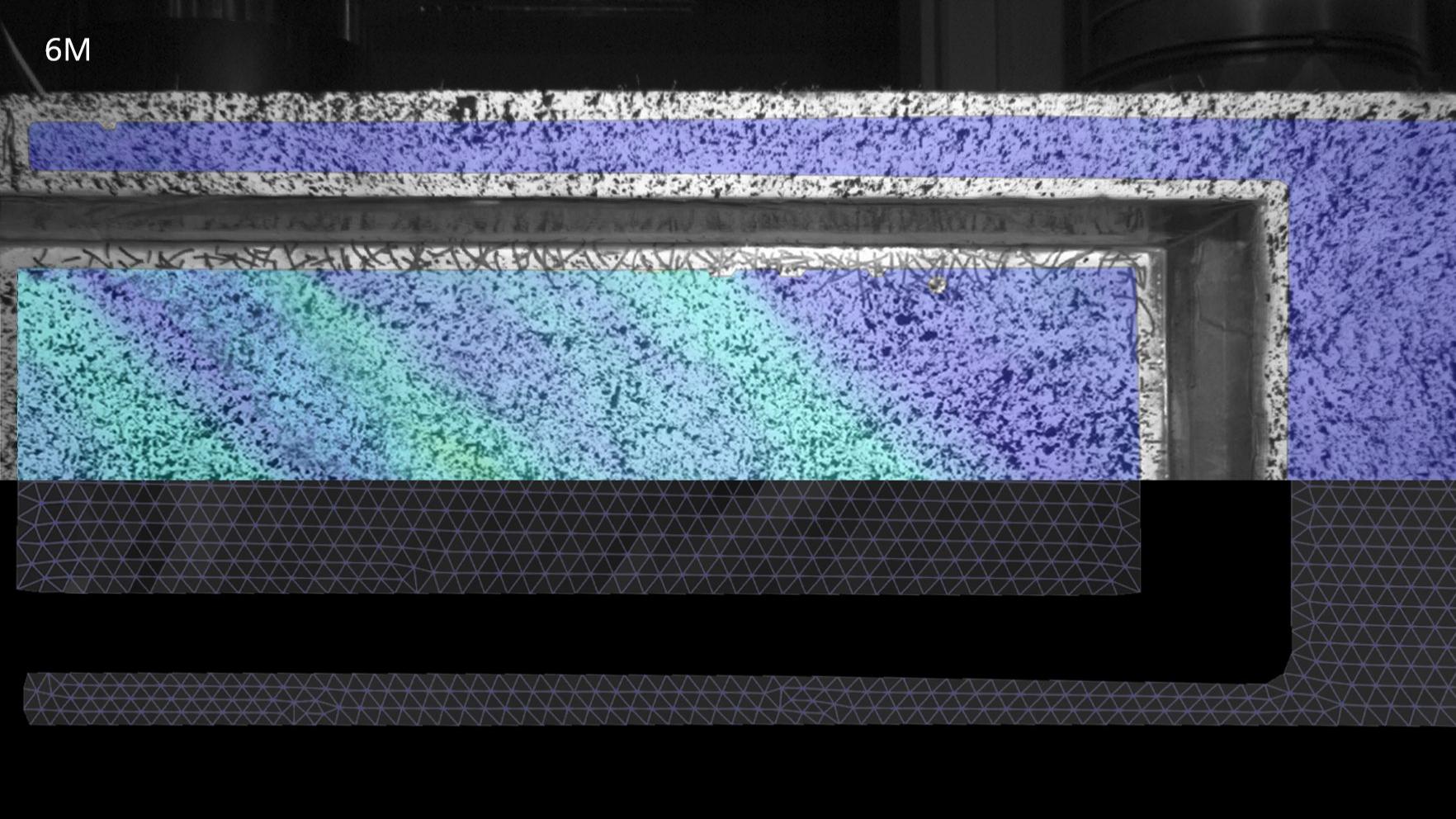

  • zeiss-aramis6m-slider

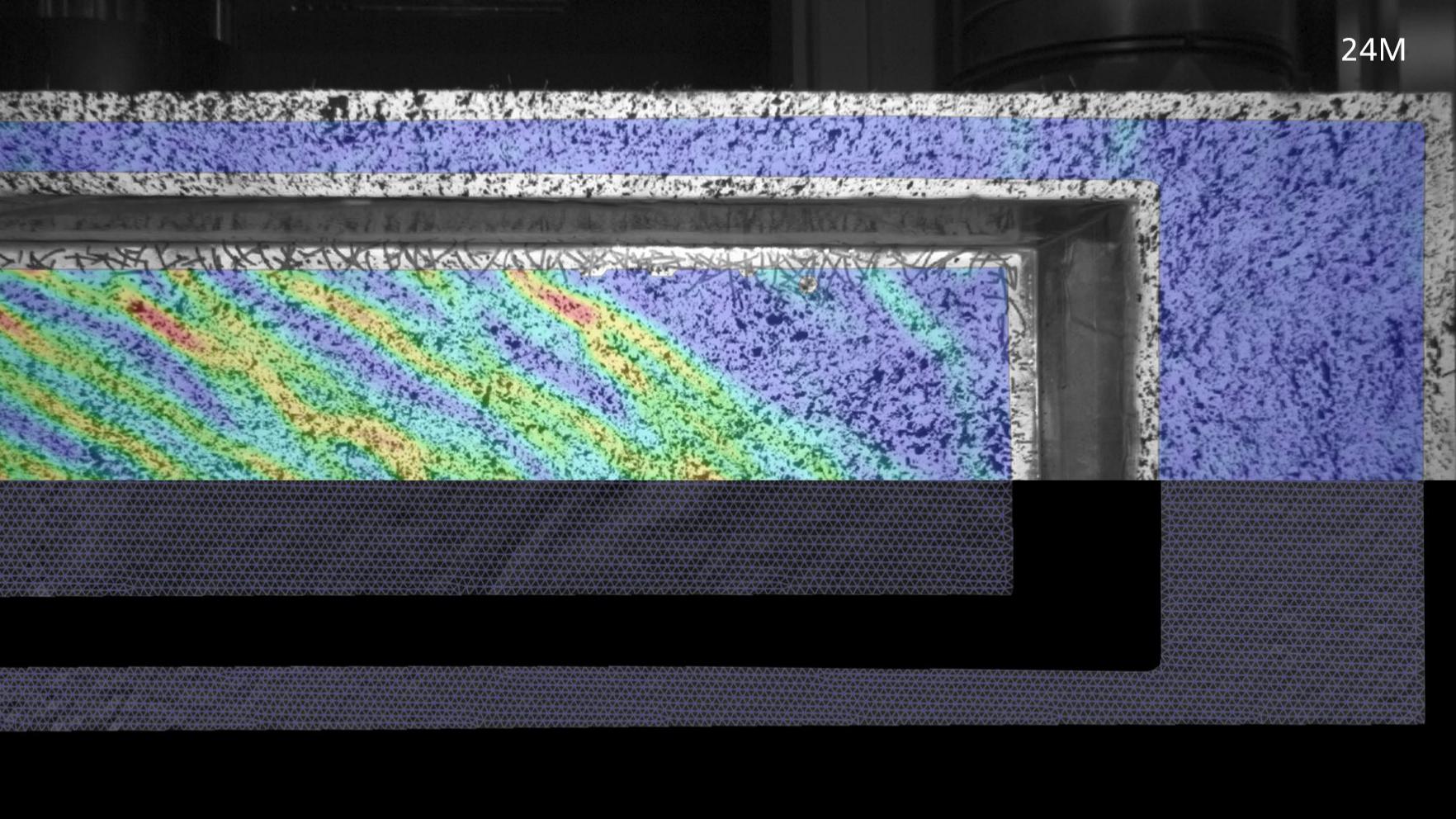

    zeiss-aramis-24m-slider

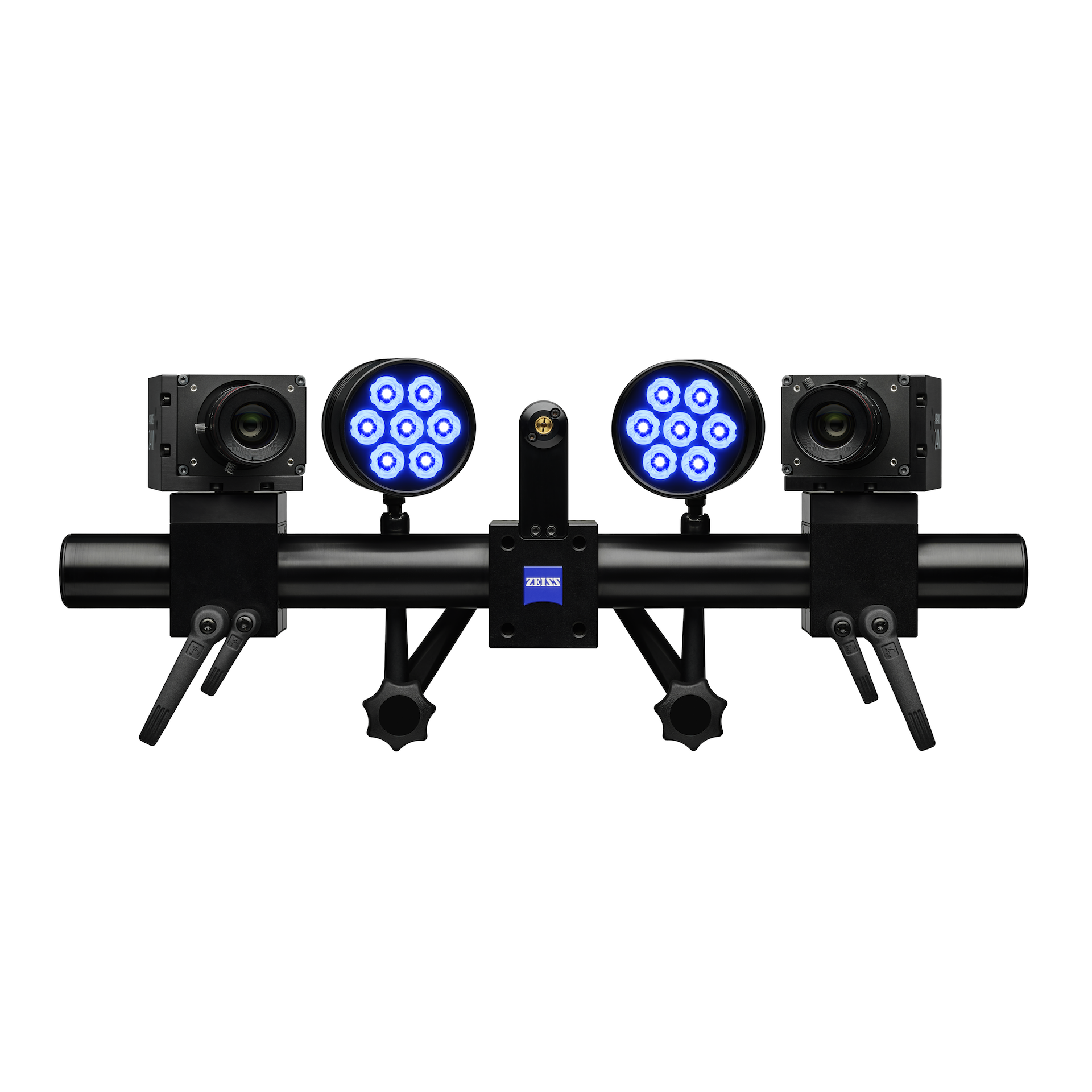

    Következő generációs tesztelő érzékelő (szenzor)

    A ZEISS ARAMIS Adjustable 24M érzékelő nagy teljesítményű hardvere megfelel az Ön kihívásainak, és rugalmasságot biztosít bármilyen mérési feladathoz: A hátsó megvilágítás kiváló fényérzékenységet biztosít, az előre definiált képkockamódok intelligens lehetőségeket kínálnak a gyors mozgások rögzítéséhez, az optikai (a száloptikai) összetevők pedig nagy adatátviteli sebességet tesznek lehetővé.

Hatékony

Az érzékelő nagy térbeli felbontása lehetővé teszi, hogy mérési területenként több 3D-s koordinátát lehessen felvenni. Ezáltal több információt kaphat a filigrán területekről vagy struktúrákról, és rövidebb távolságból is mérhet nagyméretű (> 500 mm) tárgyakat.

  • Sokoldalú

    A ZEISS ARAMIS Adjustable 24M teljes kamerafelbontás mellett 100 képkocka/másodperc (fps) képsebességet biztosít. Ez azonban négy további képkockamóddal 360 fps-re növelhető. A moduláris felépítéssel együtt a rendszer a mérési feladatok széles köréhez állítható be.

  • Megbízható

    Az érzékelő könnyű és rugalmas üvegszálas kábelei, valamint ipari hálózati elemei lehetővé teszik a mérési adatok gyors és megbízható feldolgozását. A rendszer így nagy adatátviteli sebességet ér el, és érzéketlen az elektromágneses zavarra.

Műszaki adatok

ZEISS ARAMIS Adjustable 24M

Kamera felbontása

5312 × 4448 képpont

Képkockasebesség (fps)

100 fps teljes felbontáson

350 fps képpontok összefogásával (2656 × 2224 pixel)

185 fps 5312 × 2240 képpontnál

270 fps 5312 × 1472 képpontnál

360 fps 1920 × 1088 képpontnál

Mérési terület (mm)

20 × 17 – 5000 × 4500

Precíz és sokoldalú a kutatásban és fejlesztésben

A nagy térbeli felbontás, a gyors képfelvételi sebesség és a moduláris felépítés egyedülálló kombinációja maximális rugalmasságot biztosít a mérési feladatok széles körének kezeléséhez. Ez döntő fontosságú, amikor az érzékelővel szemben támasztott követelmények a kutatás és fejlesztés során gyorsan változnak.
  • ARAMIS adjustable civil engineering
  • ARAMIS adjustable electronics
  • ARAMIS adjustable automotive

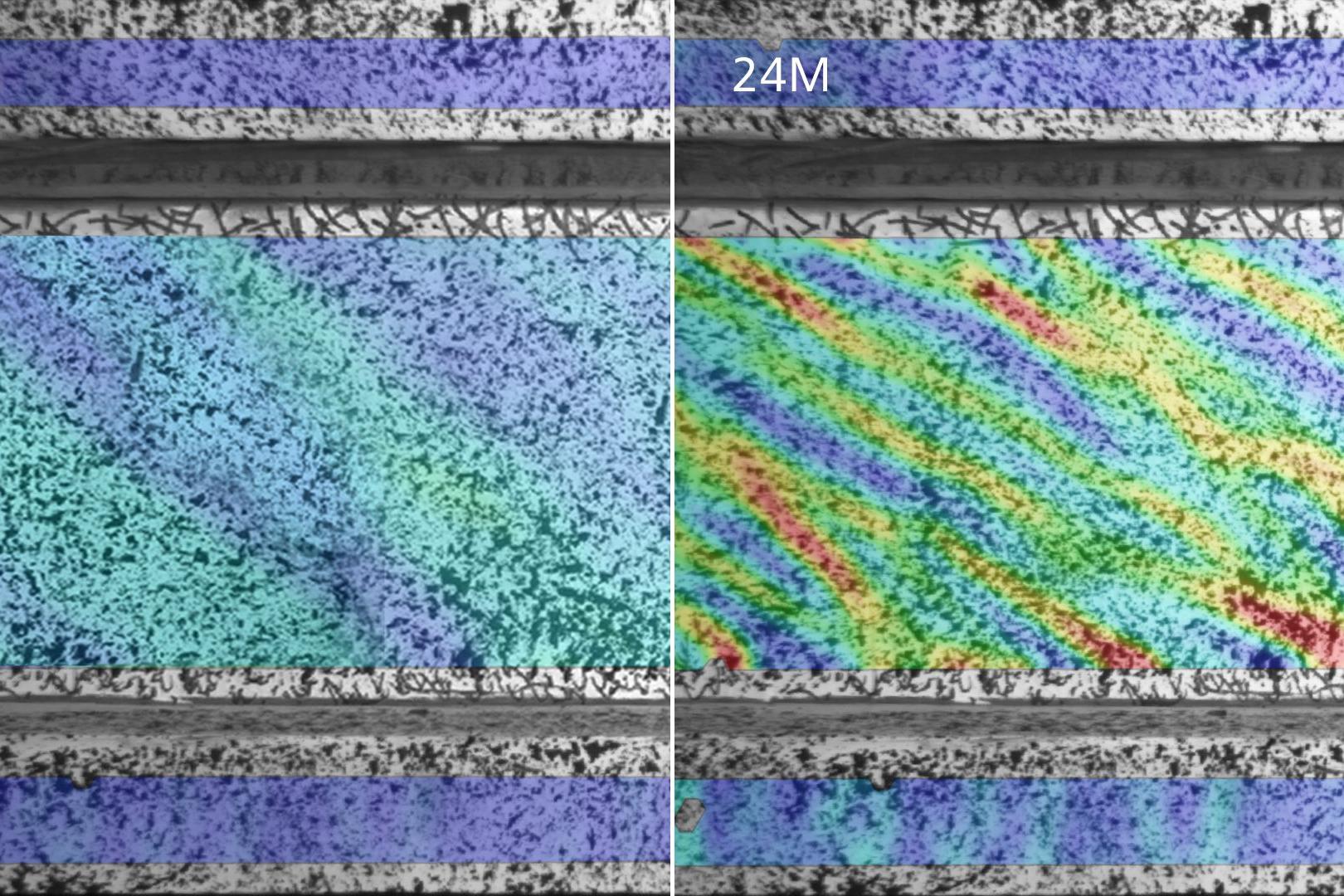

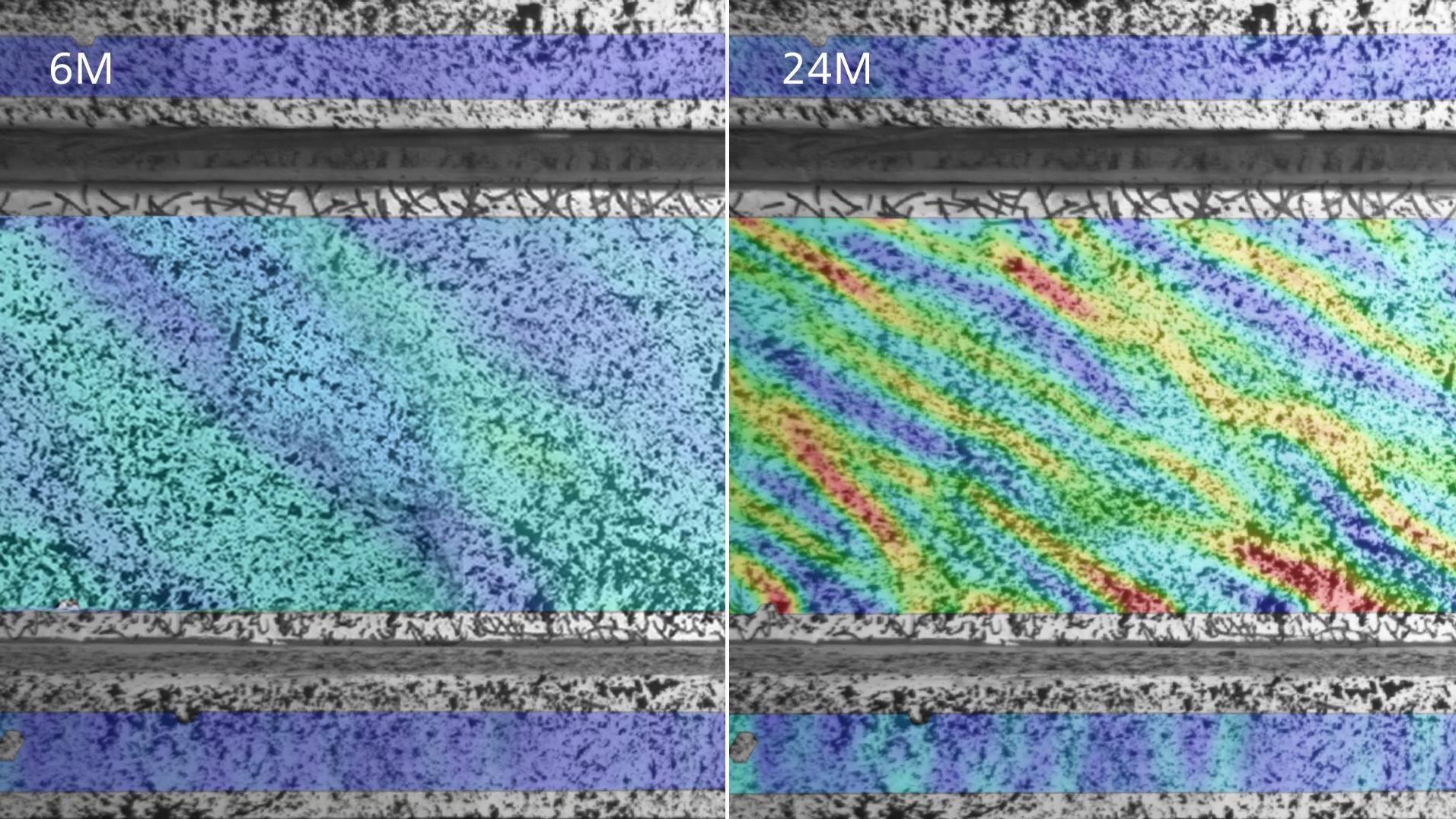

  • Építőmérnöki szakma

    Építőmérnöki szakma

    Az anyagjellemzés területén az érzékelő megbízhatóan határozza meg az anyagparamétereket, és még a legkisebb repedéscsúcsokat is regisztrálja, amelyek az anyag meghibásodását megelőzően jelentkeznek. Nagyobb alkatrészek kis nyúlású repedésterjedési és repedésnyílási elemzése során a nagy térbeli felbontás lehetővé teszi a szerkezeti változások korai, részletes elemzését.

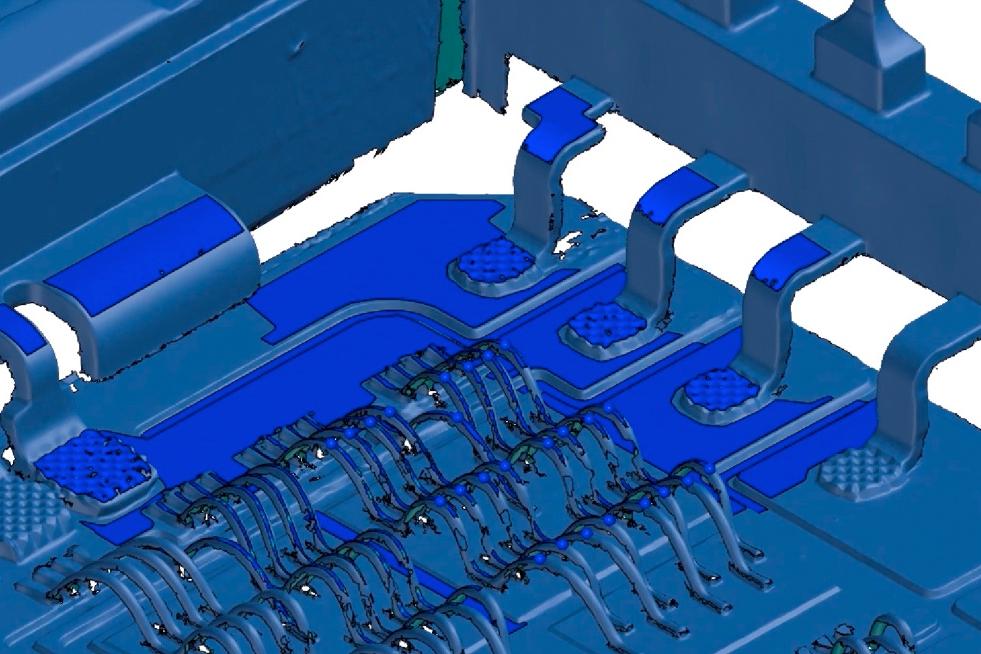

  • Elektronika

    A kisebb felbontású érzékelőkkel összehasonlítva több információ keletkezik ugyanazon a mérési területen, így az elmozdulások vagy nyúlások pontosabban számíthatók. Ezért még a kis minták és alkatrészek (2–50 mm) is a legnagyobb részletességgel mérhetők az elektronikus alkatrészek hőterhelés alatti viselkedésének elemzéséhez.

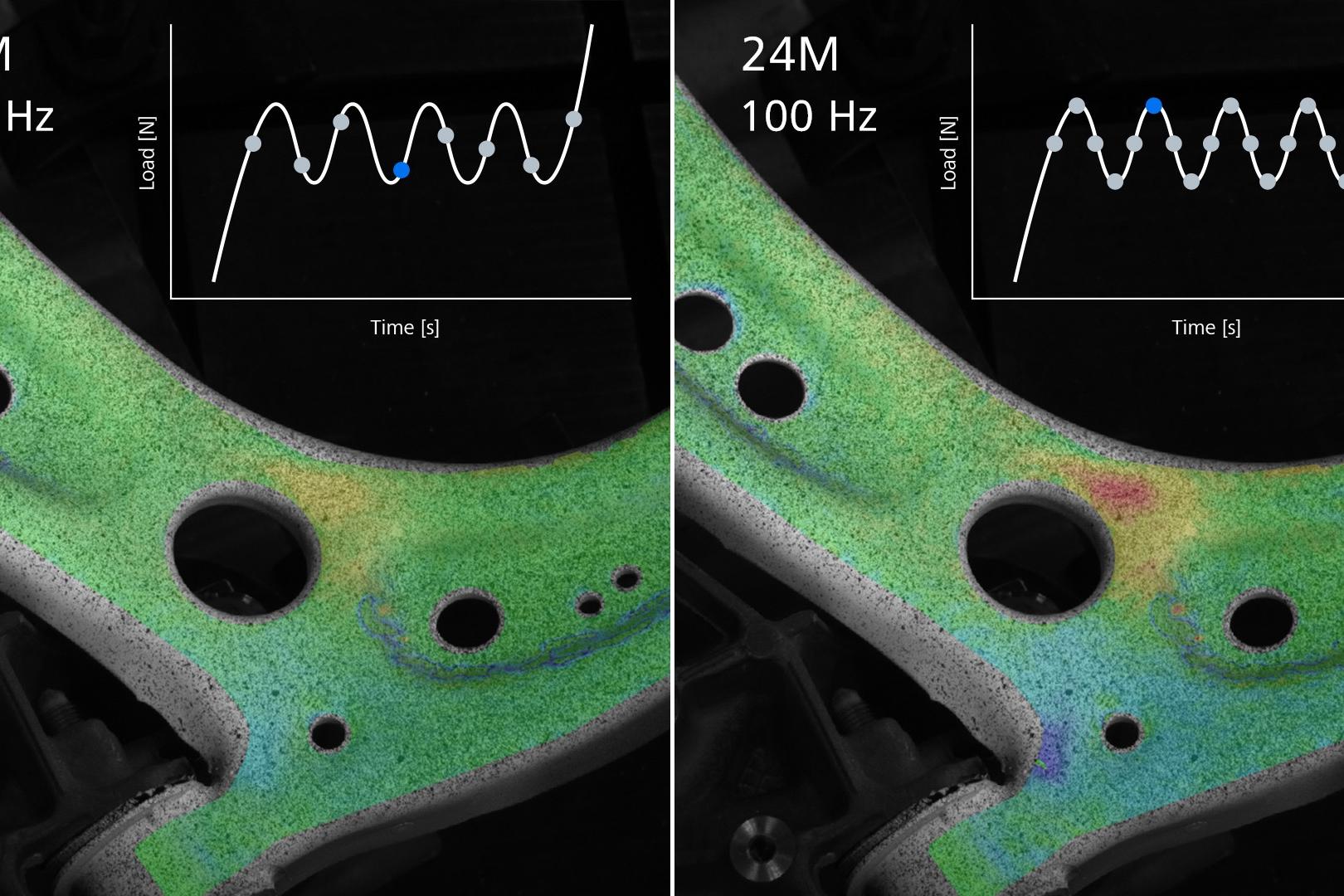

  • Autóipar

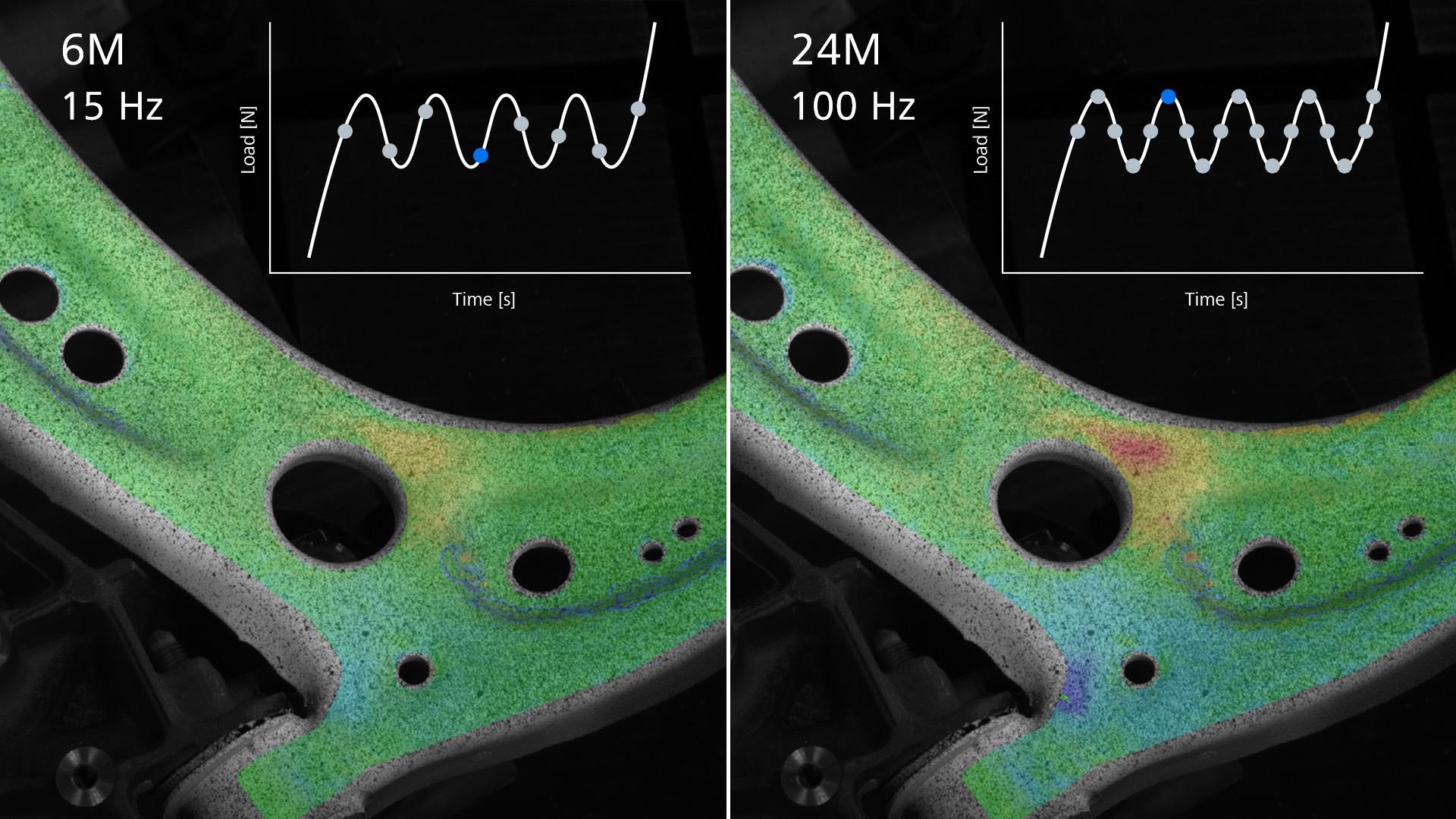

    Autóipar

    A nagyobb méretű (> 500 mm) alkatrészek kis nyúlású fáradásvizsgálatával összefüggésben a ZEISS ARAMIS Adjustable 24M lehetővé teszi az alakváltozások pontosabb meghatározását a maximális erőnél, valamint az elmozdulások részletes időbeli rögzítését.

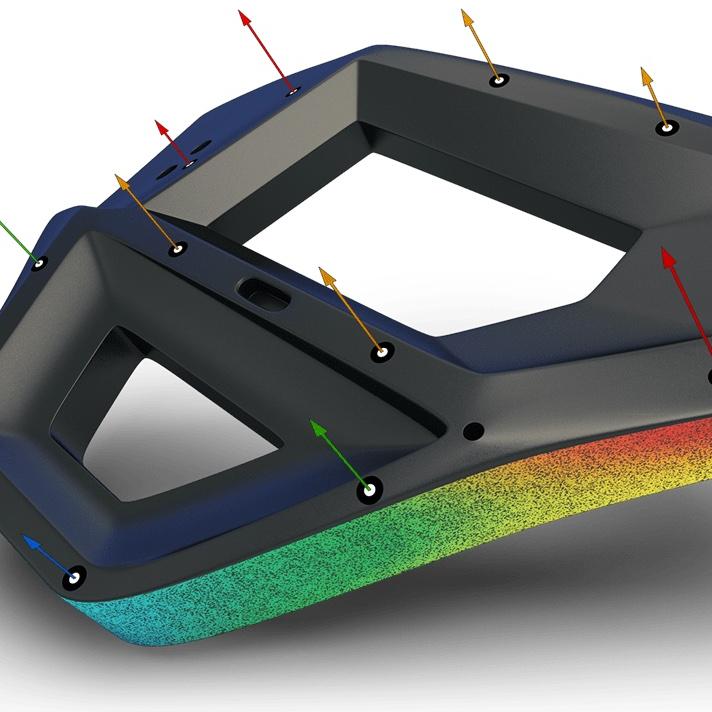

ZEISS Correlate Pro
ZEISS Correlate Pro

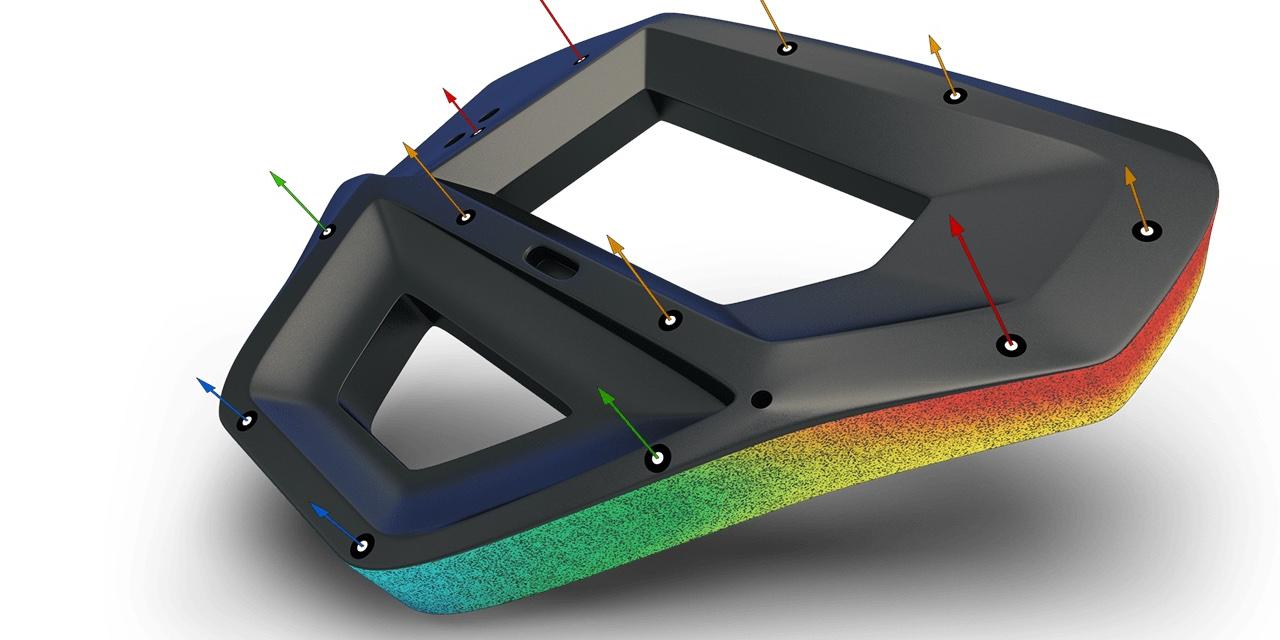

ZEISS INSPECT Correlate

A megfelelő választás a 3D-s tesztelési alkalmazásokhoz, például a mozgás és az alakváltozások rögzítéséhez és elemzéséhez.

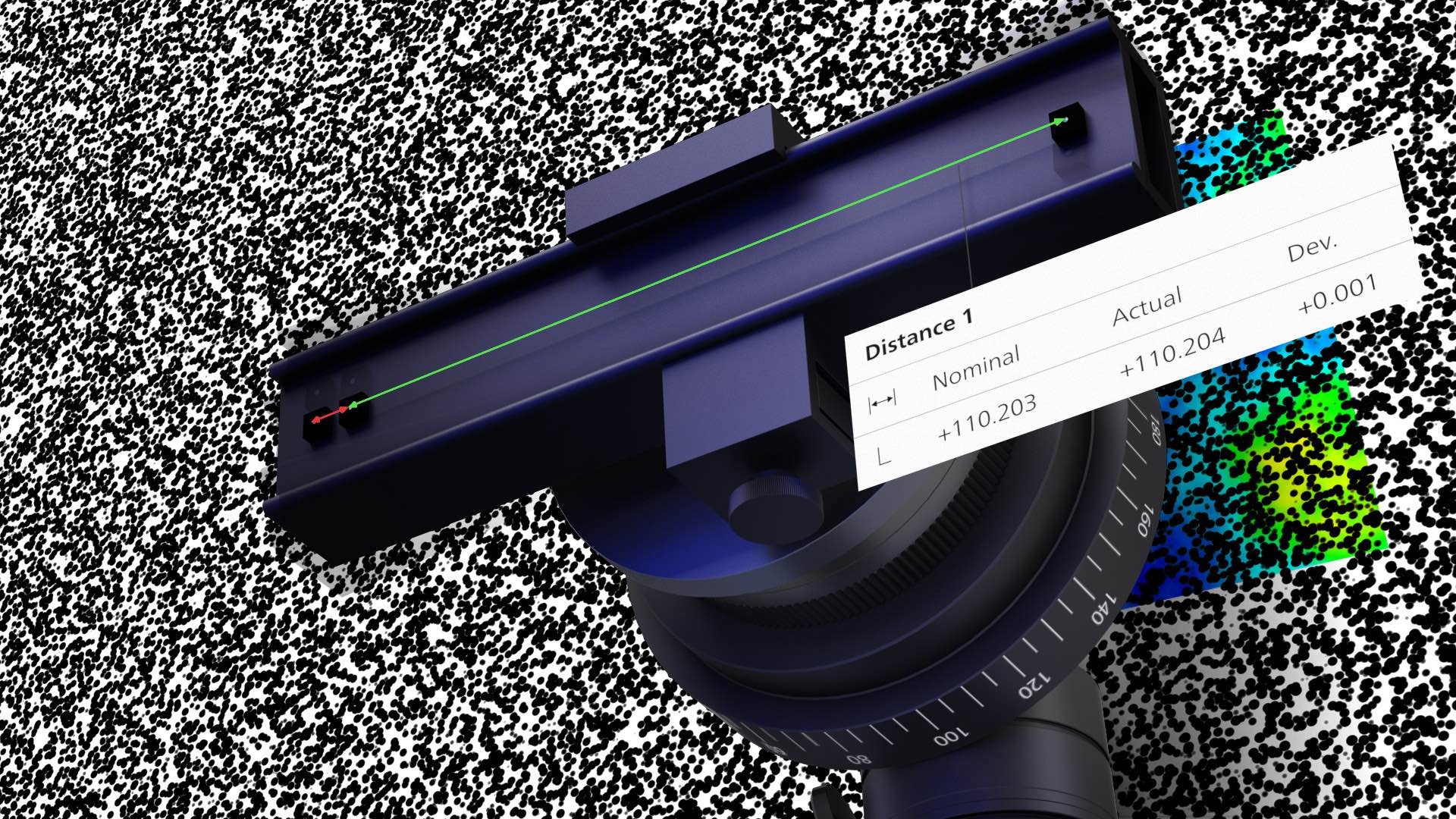

Átvételi teszt

A legtöbb ARAMIS érzékelő minőségét és teljesítményét az átvételi teszt bizonyítja. Az átvételi eljárás a VDI 2634-1 és 2626 szabványon alapul, és a kimenő szállítási folyamat szerves részét képezi. Az ügyfelek GAT tanúsítványt kapnak a megvásárolt érzékelőről, DAkkS tanúsítványt a használt optikai skáláról és egy részletes folyamatleírást.
  • ZEISS átvételi teszt
