3D mérőgép

ScanBox Series 4

Mobil önálló mérési megoldás gyártó környezetbe

A ZEISS ScanBox 4105 optikai 3D mérőgéppel gyorsan és hatékonyan vizsgálhatja a kis és összetett alkatrészeket, legfeljebb 500 mm-es méretig. A kompakt és mobil rendszer a „Plug & Play” koncepciónak köszönhetően azonnal használatra kész, és szükség esetén könnyen áthelyezhető. Az összes mérési folyamat és vizsgálatsorozat közvetlenül elindítható az integrált kezelőállomásról. A ZEISS INSPECT szoftver speciális felhasználói felülete – a Kiosk Interface – és a virtuális mérőszoba (VMR) átveszi a teljes folyamatirányítást.

Compact design with small footprint
Automated inspection of small and complex parts
Easy operation at the touch of a button


      ZEISS ScanBox Series 4

    Egy rendszer – számos lehetőség

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Azonnal használatra kész és könnyen kezelhető

A ZEISS ScanBox 4-es sorozat ideális megoldás a fröccsöntött és öntött alkatrészek, szerszámok, illetve formázott, sajtolt és hajlított alkatrészek hatékony minőségbiztosítására.

Plug & Play

Használatra kész 3D mérőgép

A ZEISS ScanBox 4105 bármilyen szabványos hálózati aljzathoz csatlakoztatható: Egyszerűen kapcsolja be az optikai 3D mérőgépet, és indítsa el a mérőprogramot.

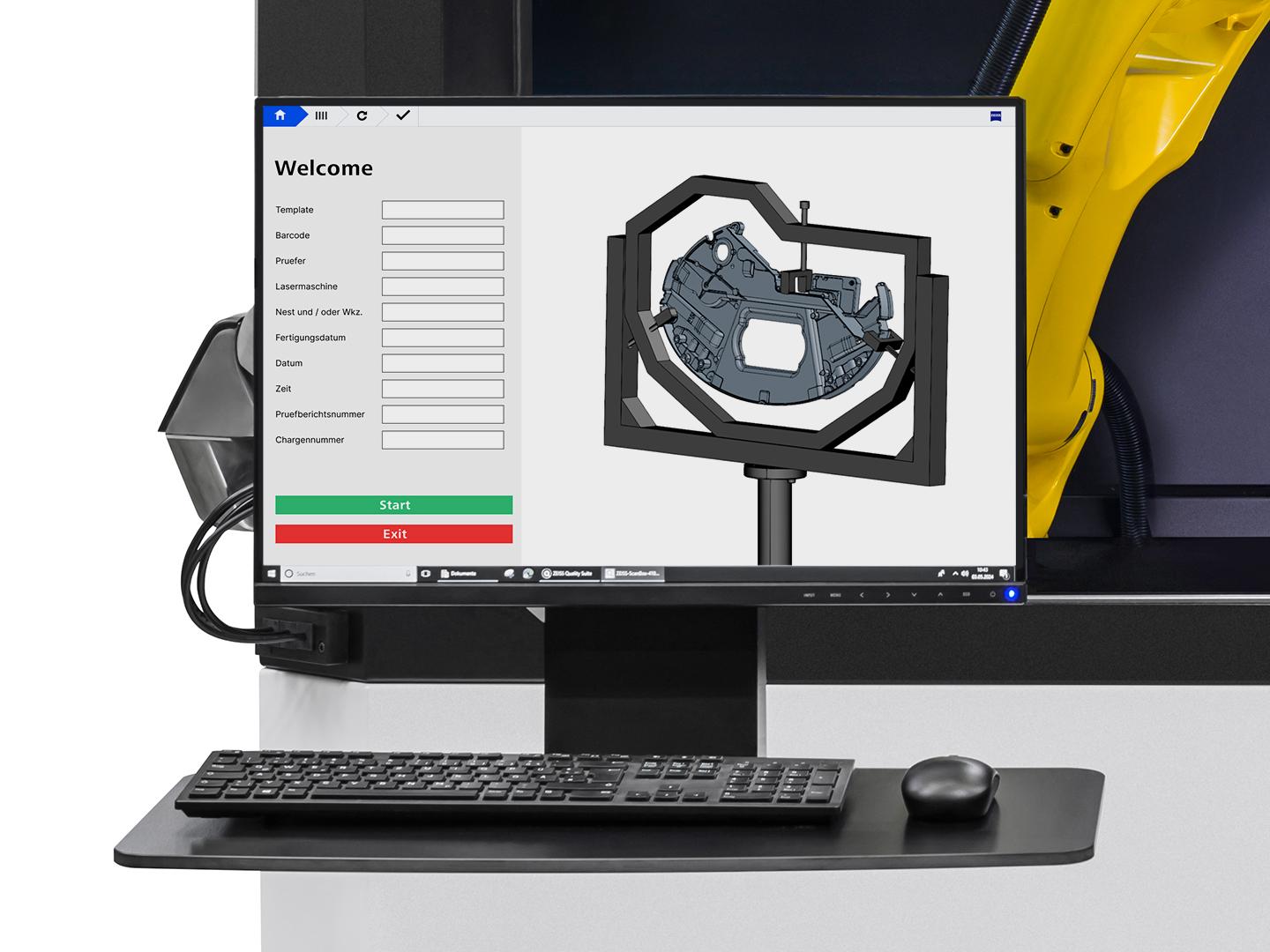

Könnyen kezelhető

Automatizált folyamatirányítás egy gombnyomással

Programozza és vezérelje az optikai 3D mérőgépet egy egyszerű felhasználói felületen, a Kiosk Interface-en keresztül. Az üzem alkalmazottainak nincs szüksége speciális műszaki ismeretekre a kezeléséhez: Helyezze be az alkatrészt, válassza ki a mérőprogramot, majd nyomja meg az indítógombot.

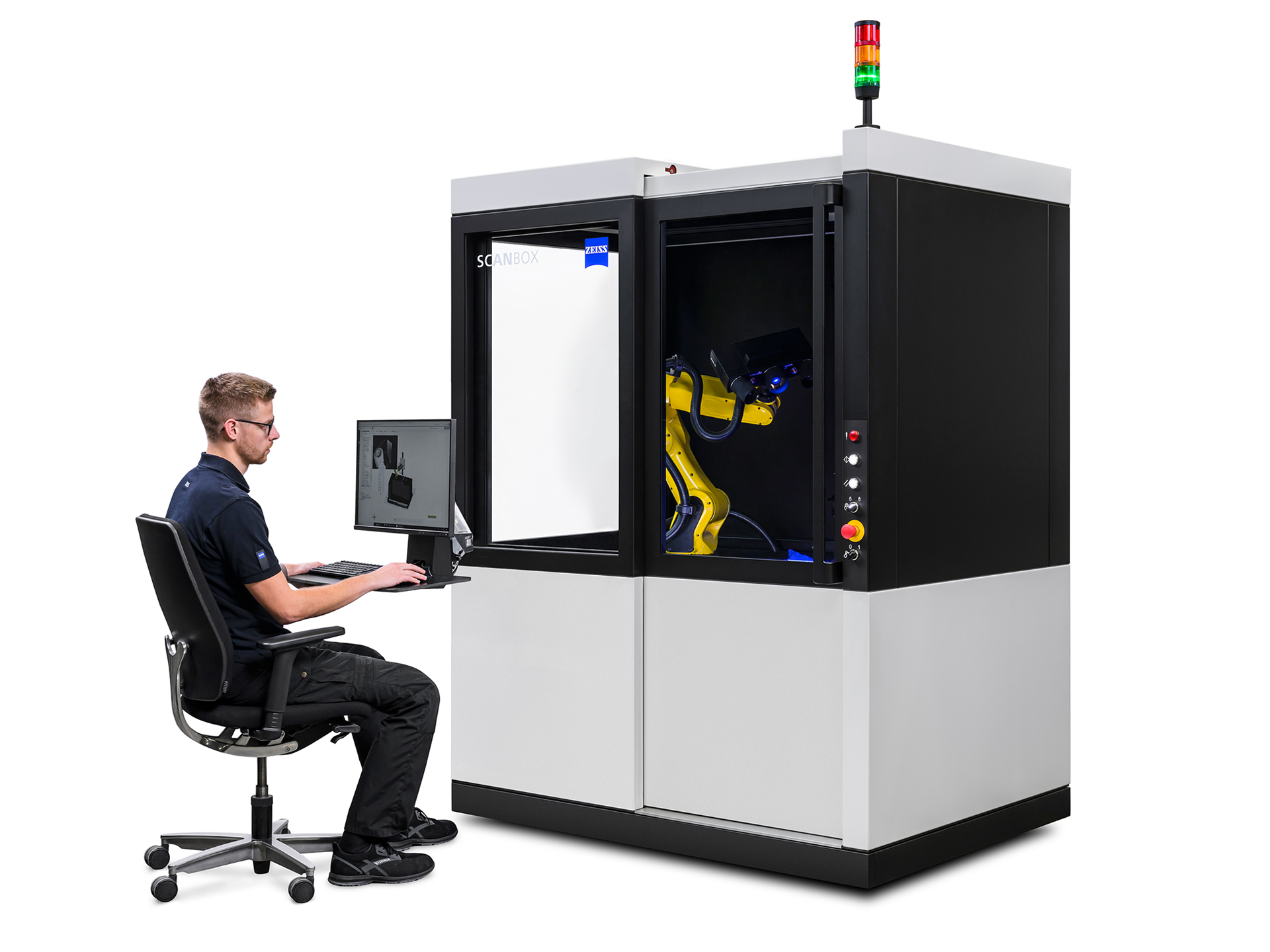

Ergonómiai funkciók

Állva vagy ülve történő működtetés

A rugalmas kezelőállomás különböző ergonomikus funkciókat kínál: Az integrált forgókar a kívánt pozícióba állítható, így a ZEISS ScanBox 4105 álló vagy ülő helyzetben is kezelhető.

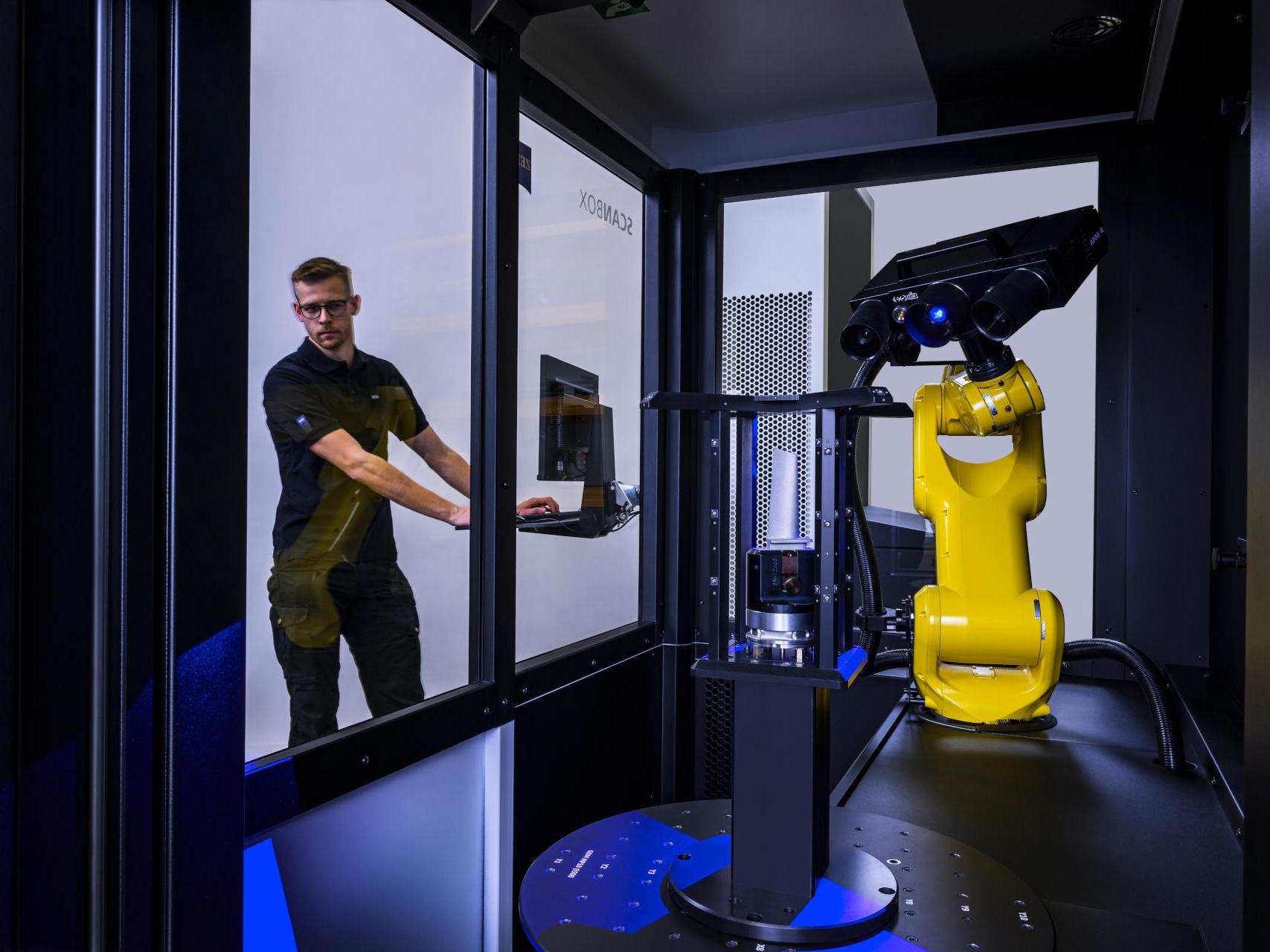

Automatizált rakodás és autonóm alkatrészvizsgálat

ZEISS ScanBox Series 4 RC

A ZEISS ScanBox Series 4 RC (Remote Control) egy új optikai 3D mérőgép, motoros tolóajtóval. A vizsgálandó alkatrészeket egy robot vagy egy egyedileg konfigurált betöltőrendszer automatikusan betölti a ZEISS ScanBox Series 4 RC készülékbe, és elhelyezi a forgóasztalmodulon. Egyedi manuális elhelyezésre nincs szükség, a szükséges idő jelentősen csökken, ami nagyobb munkavégzési teljesítményt szavatol a minőségbiztosításban.

Bővebben

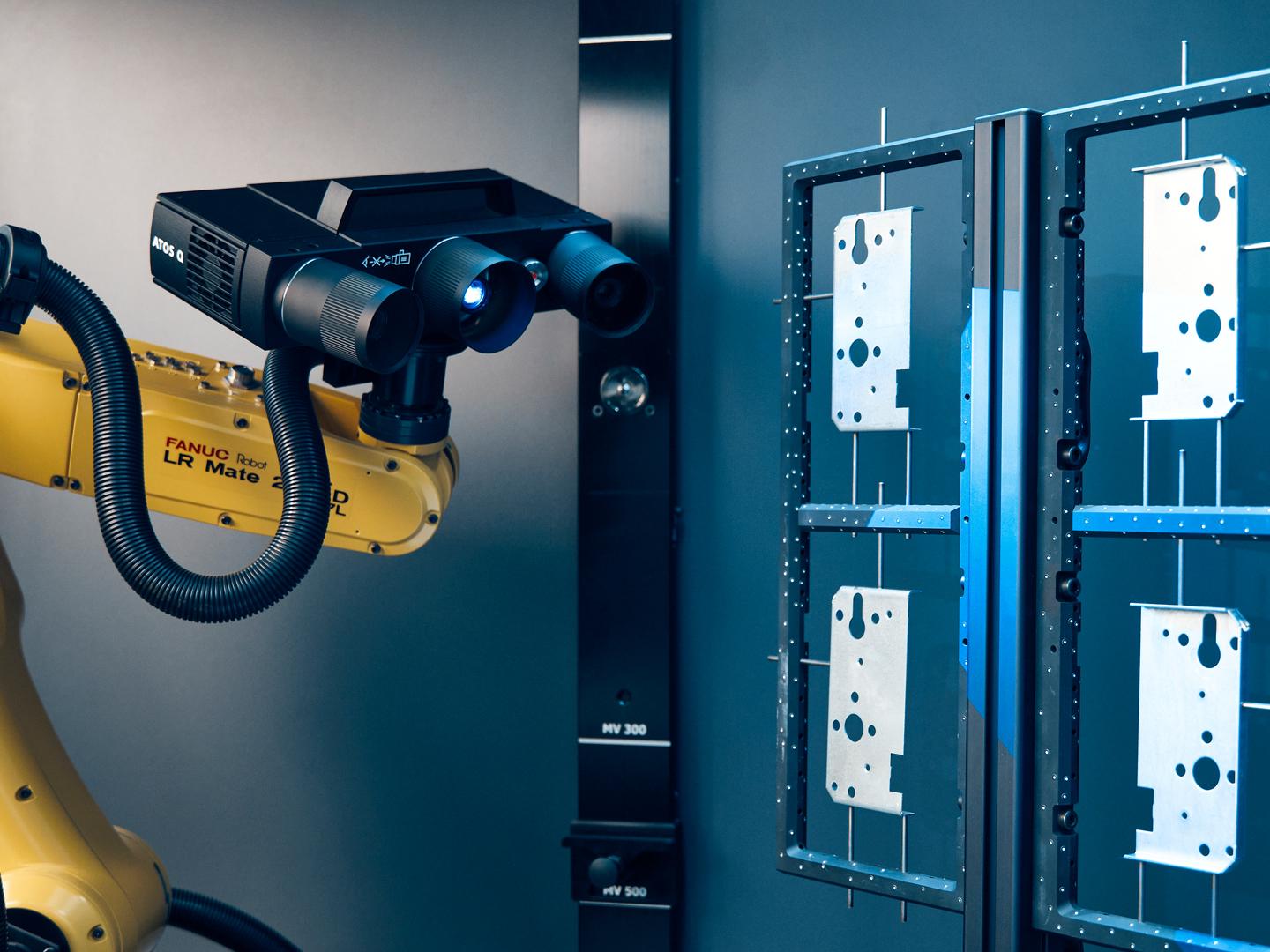

Gyors és precíz

Az ATOS Q megfelel a magas méréstechnikai követelményeknek

Az integrált ATOS Q érzékelő gyorsan és nagy részletességgel szolgáltat minőségi információkat a későbbi vizsgálathoz és elemzéshez. Többalkatrészes befogókészülék használatával egy sorozatban több alkatrészt is megmérhet – szükség esetén akár nonstop üzemben is: Ez lehetővé teszi, hogy növelje a munkavégzési teljesítményt, kevesebb selejtet termeljen és szabványosítsa minőségbiztosítását.

Tudjon meg többet

Virtuális mérőszoba

Valós környezet virtuális szimulációban

A virtuális mérőszoba (VMR) a központi vezérlő és méréstervező szoftver a 3D optikai mérőgépek minden eleméhez. A valós mérési környezet funkcionális megjelenítését kínálja virtuális szimulációban. A VRM tartalmazza az érzékelővel ellátott robotot, a programozást, beleértve a robotpályák kinematikáját is, az alkatrészt és a mérési tervet. A VMR-nek köszönhetően a felhasználónak nincs szüksége különleges robotikai ismeretekre. Végrehajtás előtt minden robotmozgást a virtuális mérőszobában szimulálnak, és ellenőrzik biztonsági szempontból.

Bővebben

Hatékony elemzési eszköz

A ZEISS INSPECT mindent egyetlen forrásból kínál

Szkennelés, vizsgálat és jegyzőkönyvezés: Elemezze a névleges-tényleges összehasonlításokat, valamint a geometriai méretezést és toleranciát. A szükséges korrekciók közvetlen végrehajtása a könnyen érthető eredményeknek köszönhetően. A ZEISS INSPECT segítségével teljes körű elemzéseket végezhet, átfogó riportálást kaphat, és a mérési eredményeket integrálhatja a meglévő folyamataiba.

Bővebben

ZEISS ScanBox Series 4

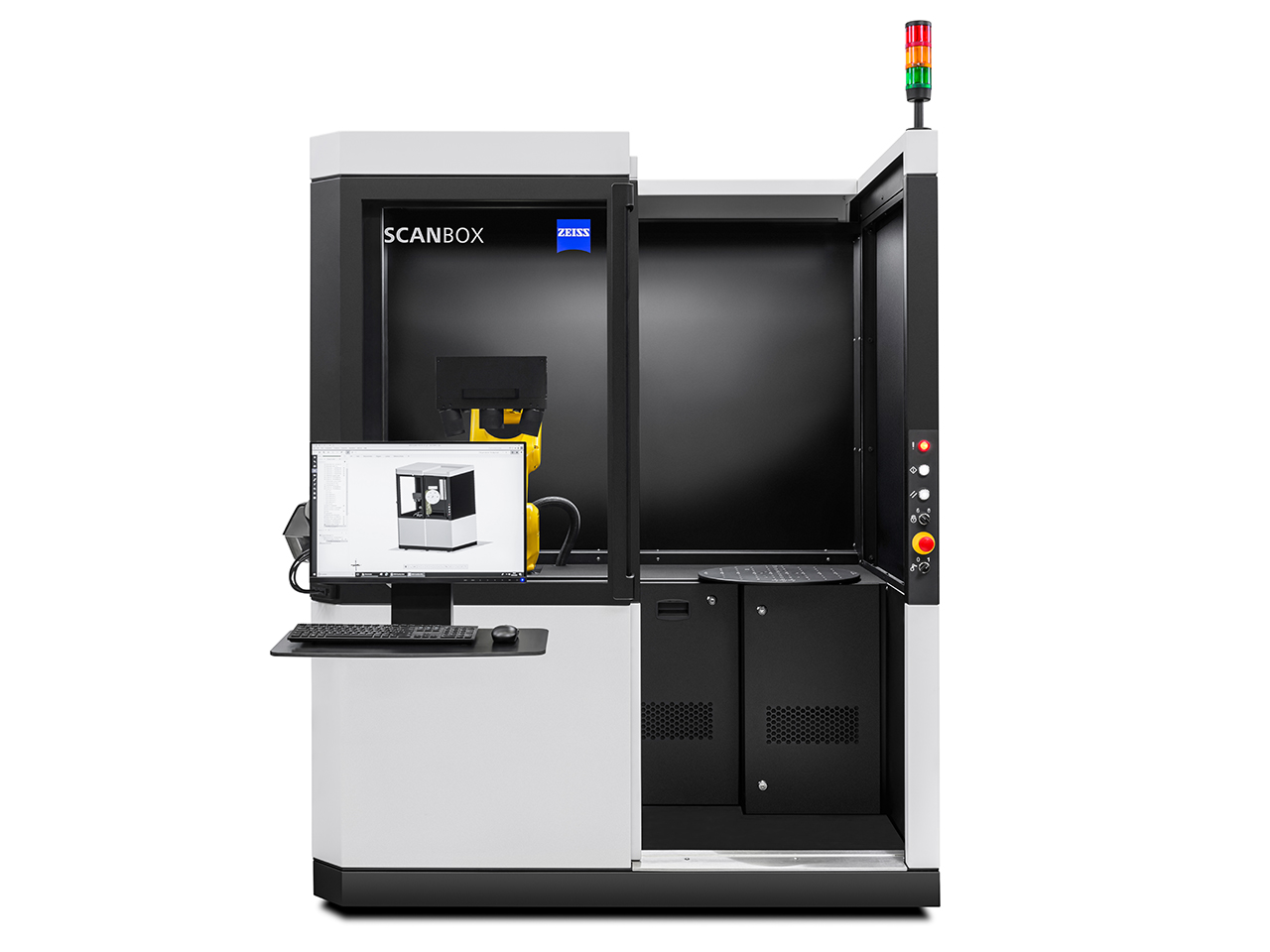

ZEISS ScanBox 4105

Kis és közepes méretű alkatrészek automatizált mérése.
Compact and mobile

Ready for immediate use thanks to the Plug & Play concept
Műszaki adatok

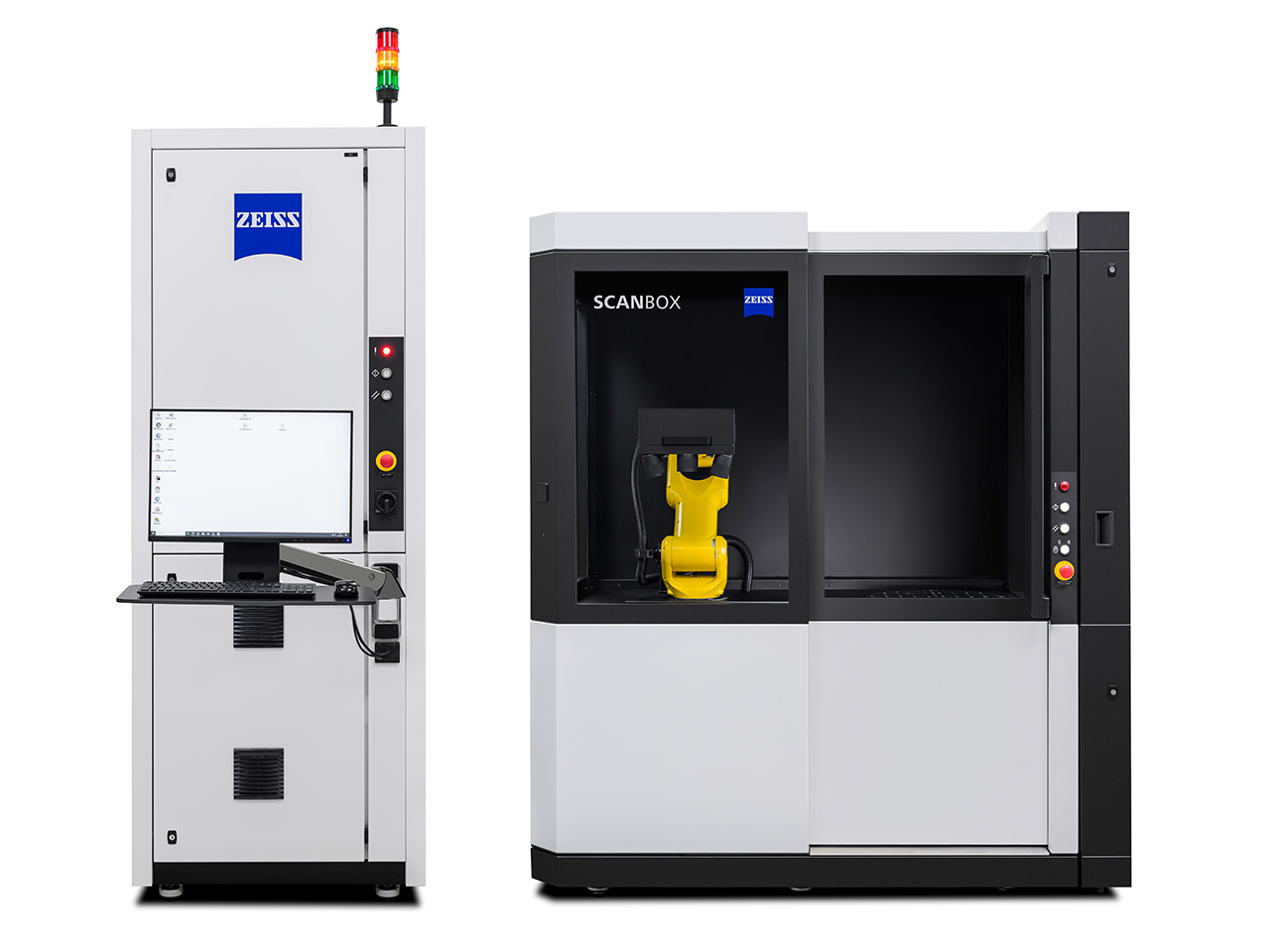

ZEISS ScanBox 4105 RC

Optikai 3D mérőgép motoros tolóajtóval az alkatrészek automatikus adagolásához.
Suitable for applications that require a high level of integration and throughput

Low personnel costs
Bővebben

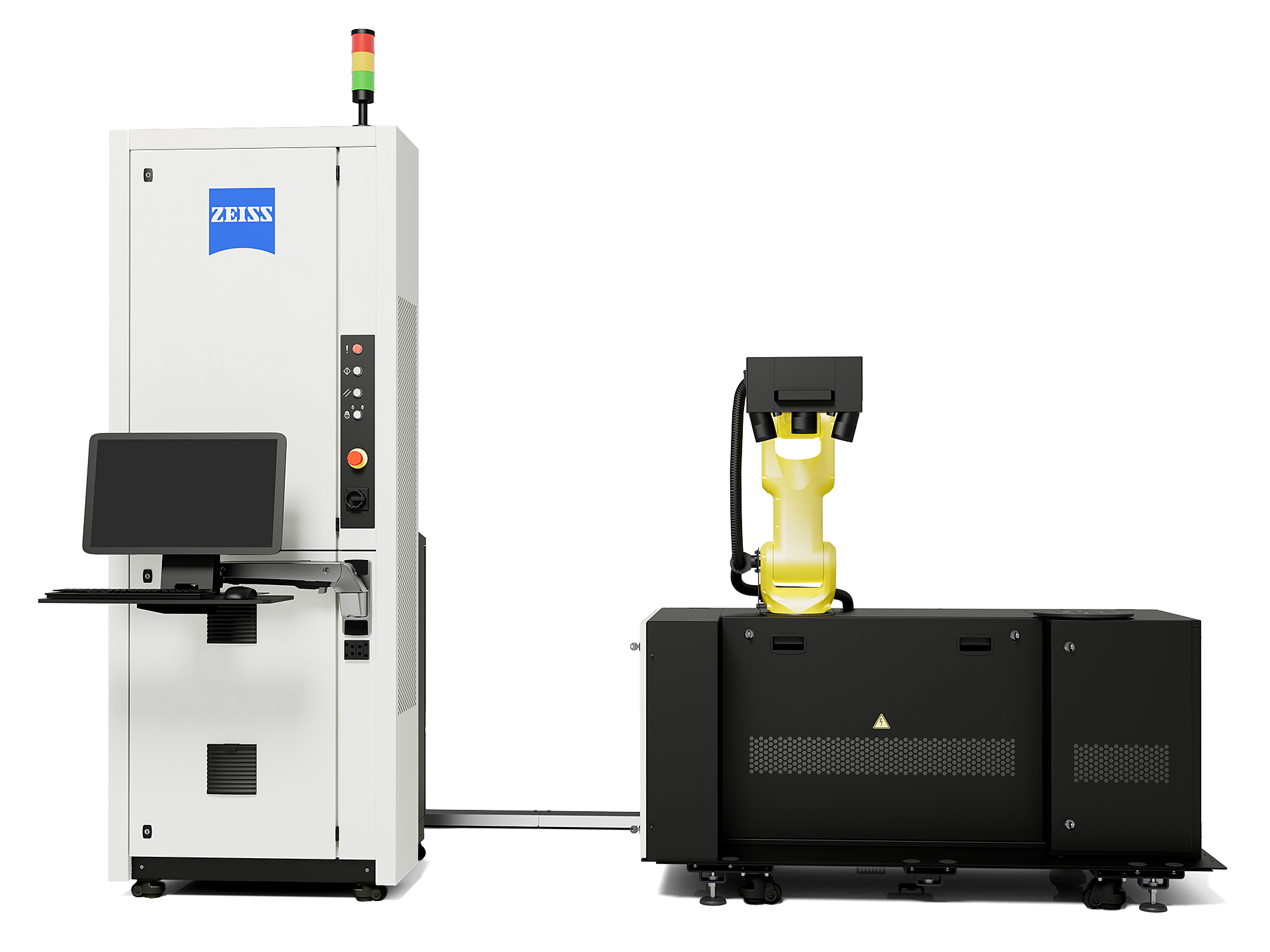

ZEISS ScanBox Series 4 MU

Moduláris elemek a ZEISS ScanBox 4-es sorozathoz, a gyártósorba való könnyebb integrálásért.
Modular concept for more flexibility

Repeatable and precise measurement sequences

Low personnel costs and maximum throughput

Az aszinkron üzemmód lehetővé teszi az első darab értékelését, miközben a többi alkatrész vizsgálata még folyamatban van.

Markus Sporer Quality Manager, Hirschvogel Csoport
A ScanBox lehetővé teszi számunkra, hogy rövid idő alatt vagy szinte azonnal digitalizáljunk egy teljes alkatrészt, GD&T-ket, szelvényeket vagy hamis színösszehasonlításokat hozzunk létre, hogy meghatározzuk a különböző tervezési méreteket.

Marcel Nickel Optikai mérési technológia szakértő, Buderus Guss
A ScanBox támogat minket a megmunkálási folyamat fejlesztésében: Lehetővé teszi számunkra, hogy a berendezést optimálisan konfiguráljuk és hatékonyabbá váljunk a precíziós alkatrészek gyártásában.

Vincent Vachon Head of Business Development, A7 Integration

Információ letöltése

ZEISS ScanBox Brochure EN

9 MB

Letöltés

Műszaki adatok

Méretek	1700 x 1200 x 2420 mm
Áramellátás	Standard, 100–240 V (1 fázis, 16 A)
Max. alkatrészméret	Ø 500 mm
Max. alkatrészsúly	100 kg
Nyitási szélesség	680 mm
Szenzor kompatibilitás	ATOS Q
