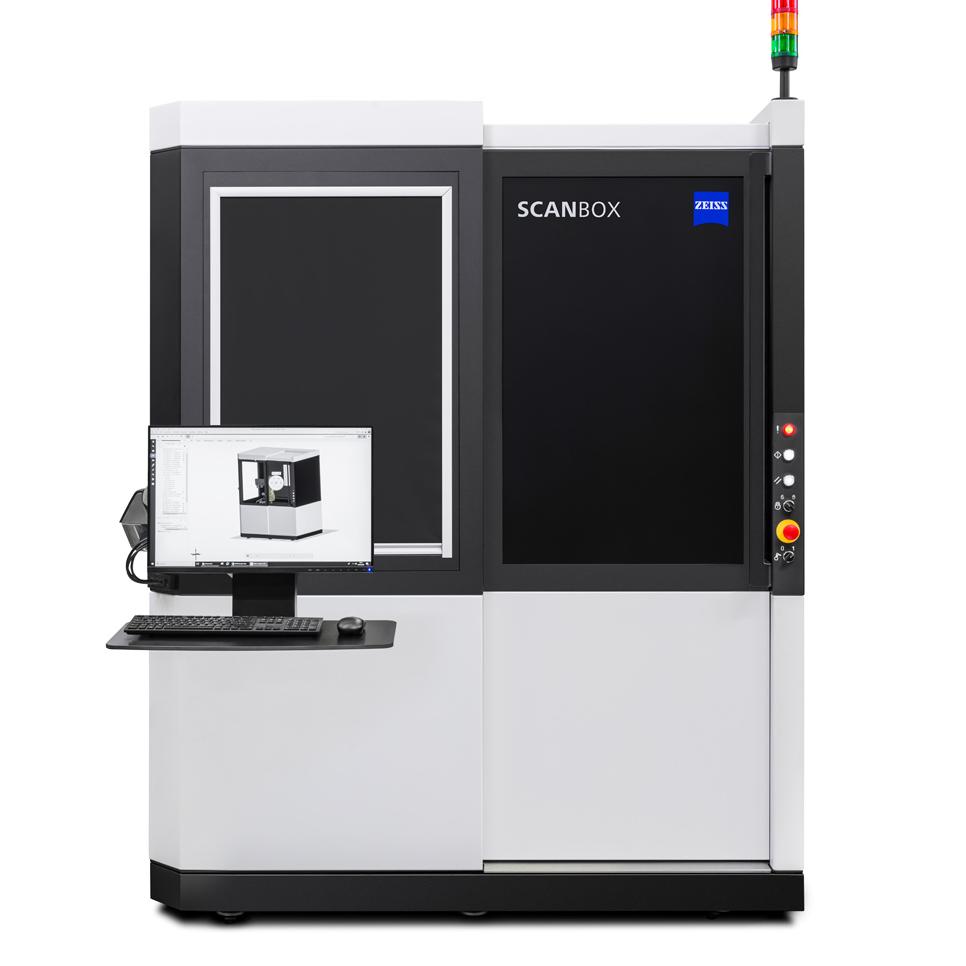

ZEISS ScanBox 4105 for eMotors

Hatékony minőségbiztosítás az sztátorok gyártásában

A ZEISS ScanBox 4105 for eMotors a hairpin-ek és sztátorok vizsgálatára és digitalizálására szakosodott. Mind a hairpin-eket tartalmazó teljes sztátorok, mind az egyes vagy többes hairpin-ek teljesen automatizáltan, nagyon rövid idő alatt vizsgálhatóak. A rögzített 3Dmérési adatok a nagy teljesítményű ZEISS INSPECT vizsgálószoftverben megjeleníthetőek és elemezhetőek.

Compact design with small footprint
Precise, full-field 3D data with high detail resolution
Easy operation at the touch of a button

Hairpin-ek és sztátorok automatizált vizsgálata és digitalizálása

A ZEISS ScanBox 4105 for eMotors standardizált mérőgép mindenre kiterjedő megoldást kínál: Programozás, automatizált digitalizálás és jegyzőkönyvezés. Az intuitív felhasználói felületnek és a virtuális mérőszobának (VMR) mint központi vezérlő- és méréstervező szoftvernek köszönhetően a ZEISS ScanBox 4105 for eMotors rendszer könnyen kezelhető.

Optikai 3Dméréstechnika: gyors, pontos és reprodukálható mérési eredmények

Az ATOS Q for eMotors érzékelő az automatizált ZEISS ScanBox 4105 for eMotors készülékbe van integrálva. Az érzékelő nagyon rövid idő alatt nagy részletességgel rögzíti a minőségi információkat, így megbízható alapot teremt ezen információk értékeléséhez. Az ATOS Q for eMotors érintésmentes peremvetítéssel működik, és lehetővé teszi a mérési pontok részletes és reprodukálható felvételét még az érintésre érzékeny szerkezetek esetében is.

Teljes felületdigitalizálás

A ZEISS ScanBox 4105 for eMotors kifejezetten az egyes vagy többes hairpin-ek, valamint a teljes sztátorok teljes felületű, automatizált letapogatására van kifejlesztve. Nincs szükség előzetes felületkezelésre.

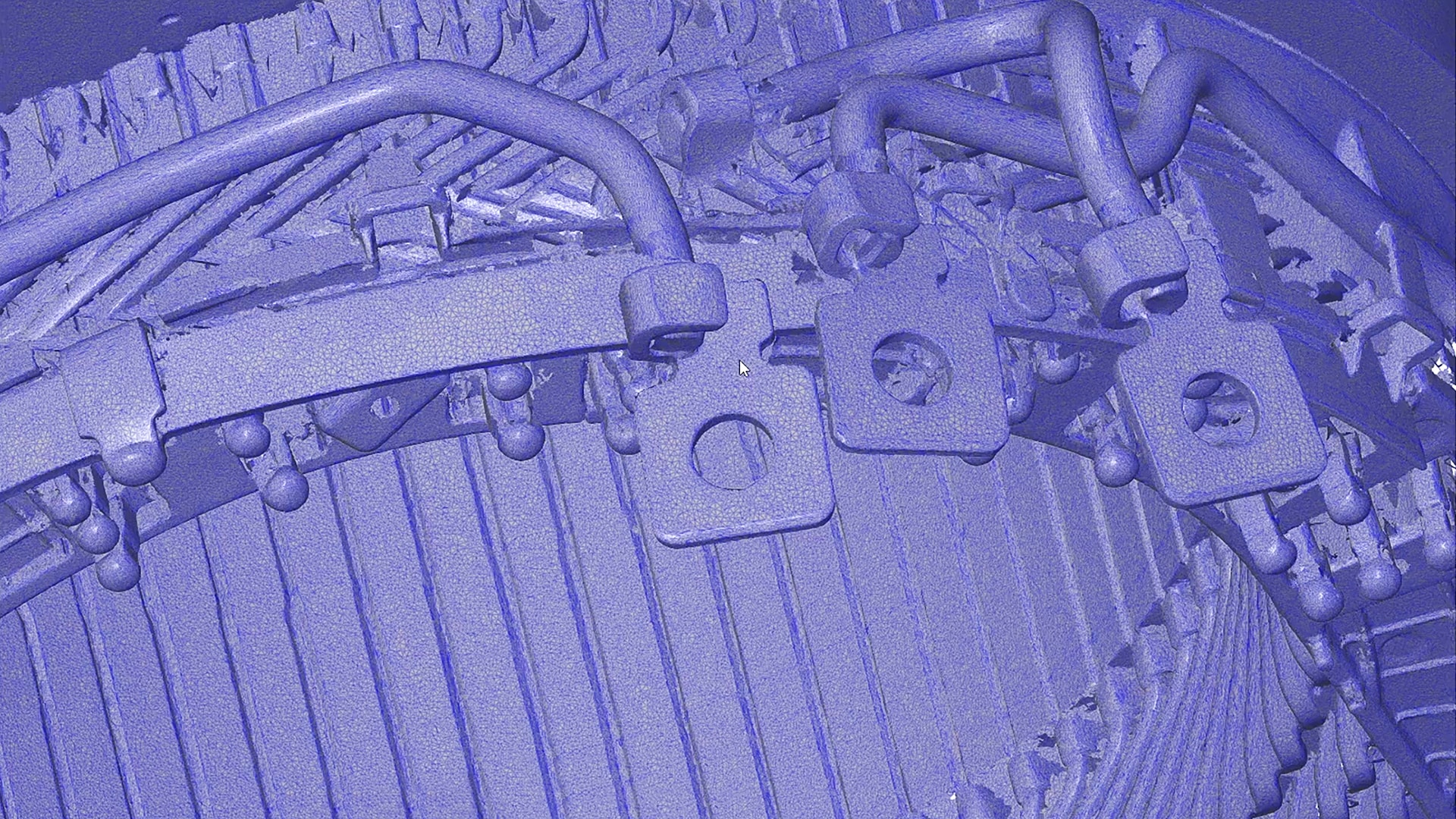

Digitális geometriai másolat

A szoftverben egy teljes geometriai digitális másolat generálódik a nagy területen elosztott 3D koordinátákból. Ez lehetővé teszi az alkatrészgeometriák eltéréseinek és hibáinak gyors és reprodukálható azonosítását a CAD-modellhez képest.

Könnyen kezelhető

Programozza és vezérelje a ZEISS ScanBox 4105 for eMotors-t a szoftver felhasználóbarát felületén – a Kiosk Interface-en. Helyezze be az alkatrészt, válassza ki a mérőprogramot, és nyomja meg az indítógombot.

ZEISS INSPECT a teljes munkafolyamathoz

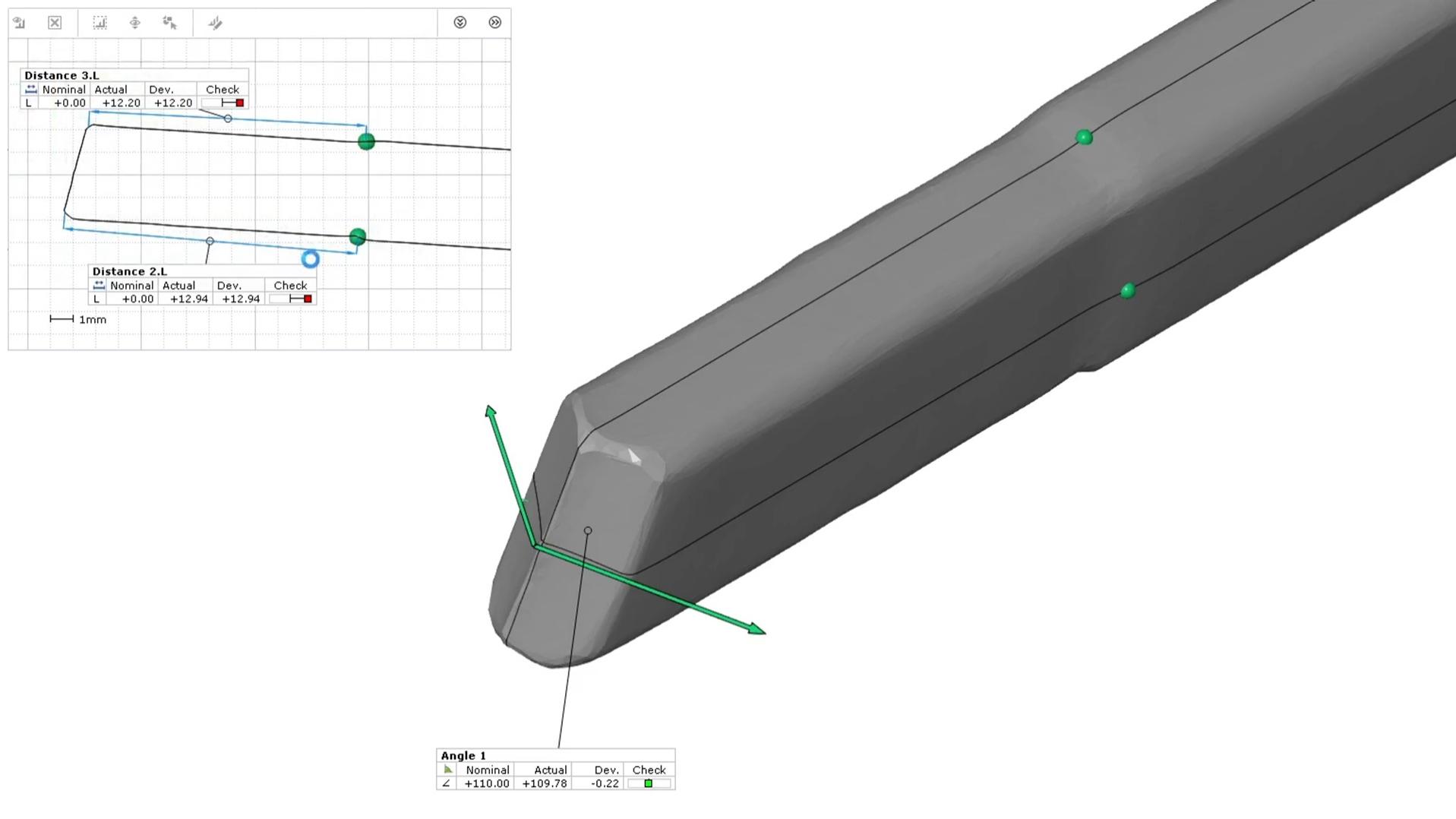

A ZEISS ScanBox 4105 for eMotors az ellenőrző szoftverrel működik a ZEISS Quality Suite platformon belül a:adatgyűjtéstől a vizsgálatig és jegyzőkönyvezésig. A mérési munkafolyamat egyszerű és összetett vizsgálati feladatokat egyaránt magában foglalhat – az egyedi mérésektől a sorozatgyártás felügyeletéig. A mérési és vizsgálati műveletsorok végrehajtása az intuitív felhasználói felületen, a Kiosk Interface-en és a virtuális mérőszobán (VMR) keresztül történik. A hairpin minőségellenőrzés tipikus elemzései az alak-, szög- és pozíciótűrések, valamint a hajlítási pontok, sugarak és szárhosszak.

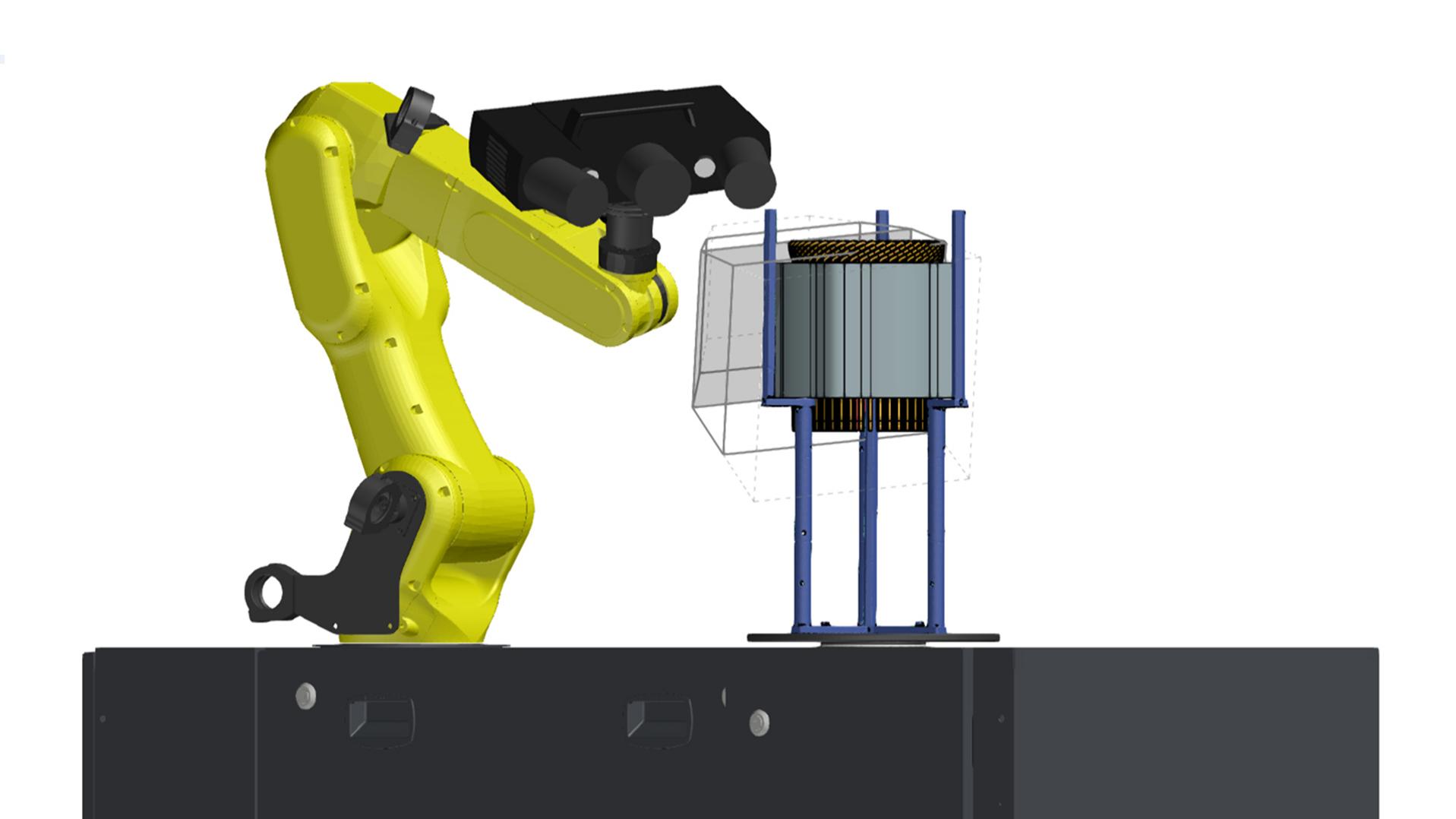

Virtuális mérőszoba

A virtuális mérőszoba (VMR) a ZEISS INSPECT-ben nyílik meg. Ez a ZEISS ScanBox 4105 for eMotors funkcionális képén kívül tartalmazza a robotprogramozást is, beleértve a robotpályák kinematikáját. A Smart Teach funkciók segítségével meghatározhatóak a vizsgálandó szenzorpozíciók, amelyeket a szoftver automatikusan kiértékel és optimalizál. A mérési tervben szereplő összes pozíció ezután bejárható és összehasonlítható a korábban importált CAD-adatokkal vagy egy korábban offline létrehozott referenciamodellel.

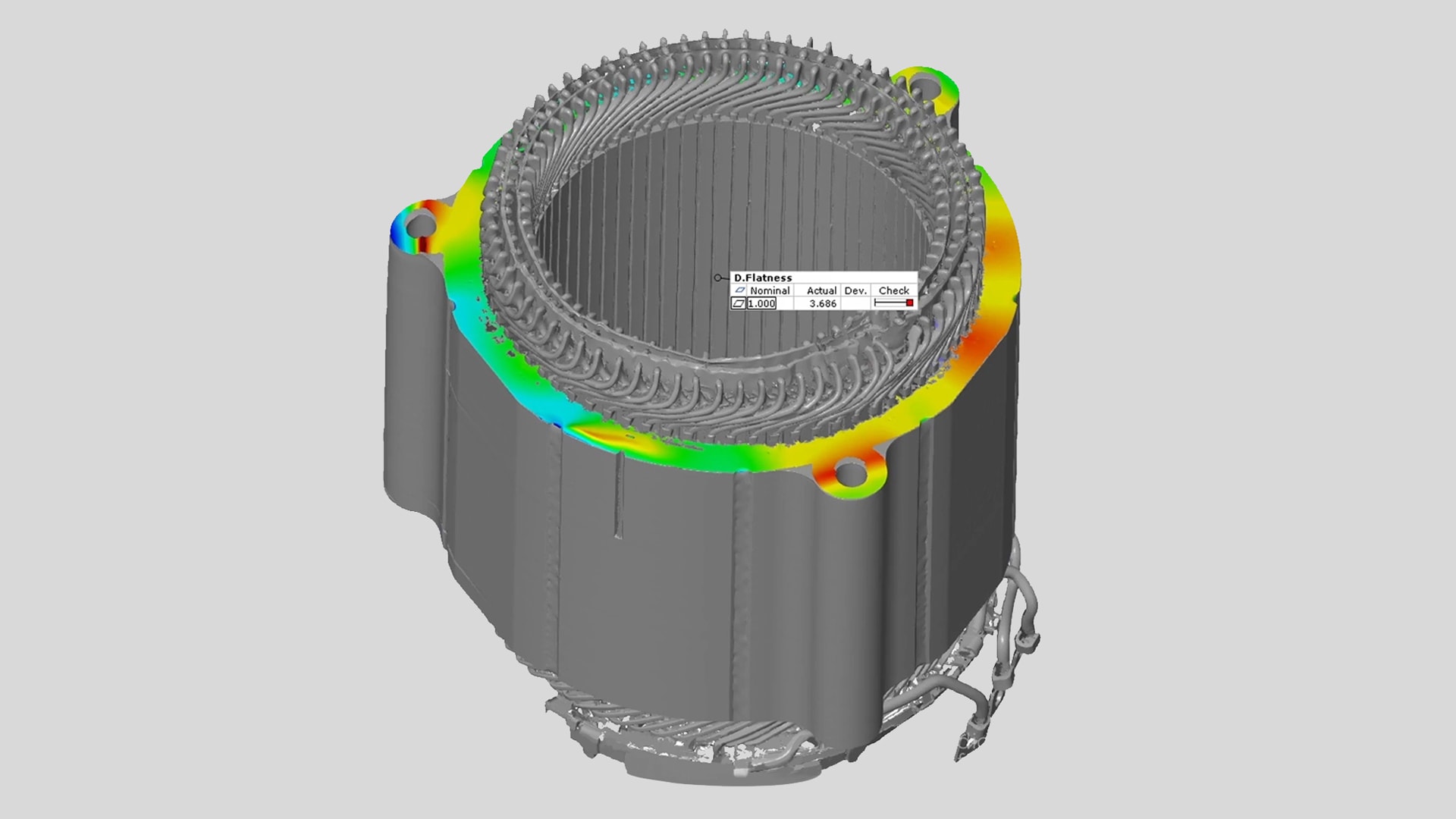

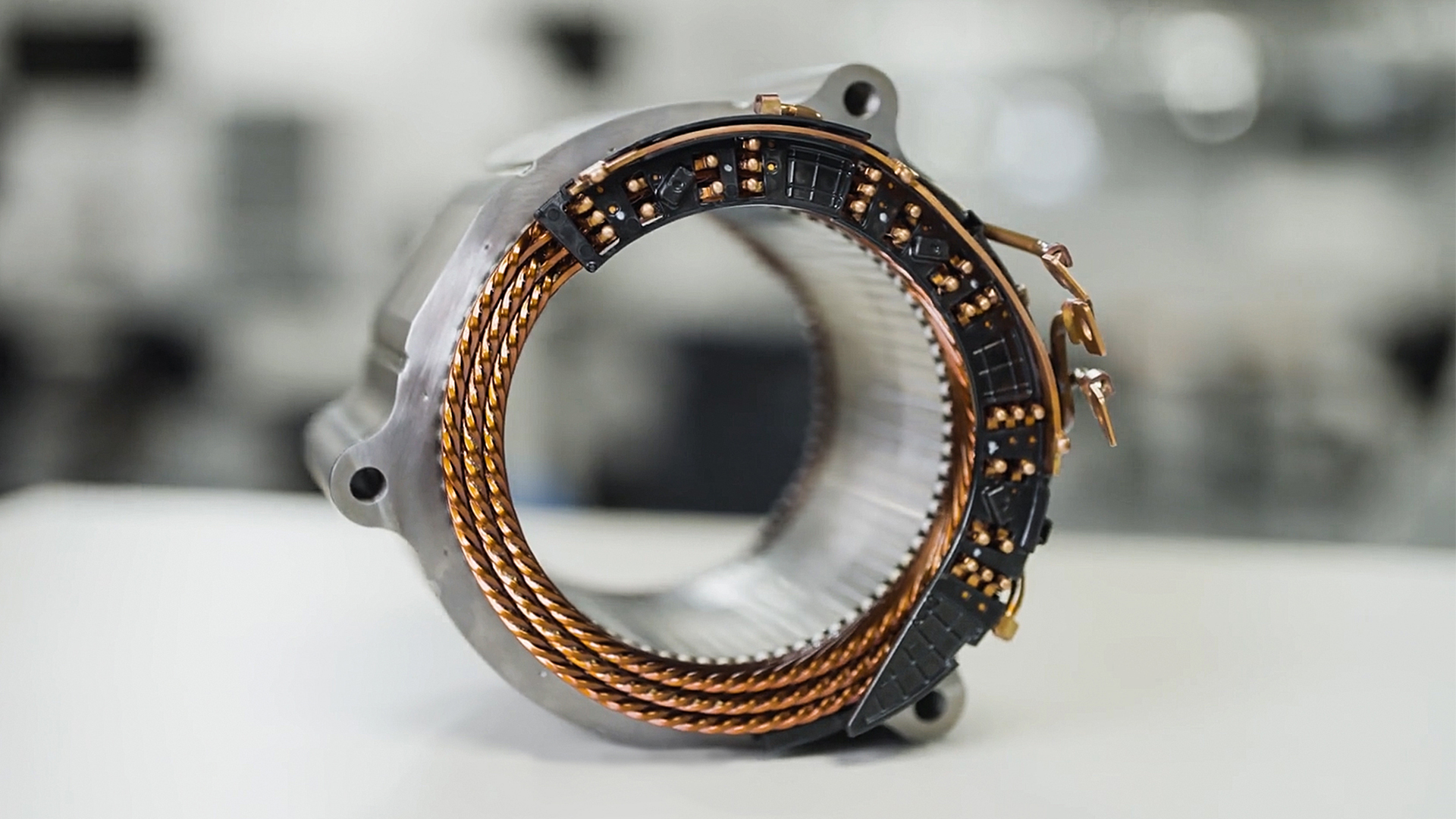

Sztátorok és hairpin-ek vizsgálata

A digitális geometriai másolat létrehozását követően a tényleges adatok összehasonlíthatók a CAD-modellből származó névleges adatokkal. E célból a két adatállomány egymáshoz igazítható, például a lemezköteg belső hengere, egy homlokfelületn, bevágás vagy egy csatlakozófurat mentén. A felületek összehasonlítása különböző minőségi kritériumok ellenőrzésére használható. Míg a sztátorvizsgálata magában foglalja a repedések, a tekercskosár vagy a csatlakozási pontok deformációinak, az elhajlásoknak, elmozdulásoknak és a belső henger körkörösségének ellenőrzését, addig a hairpin-ek vizsgálata olyan jellemzőkre összpontosít, mint a hairpinek alakváltozásai vagy a hajlítási és hajtogatási folyamat.

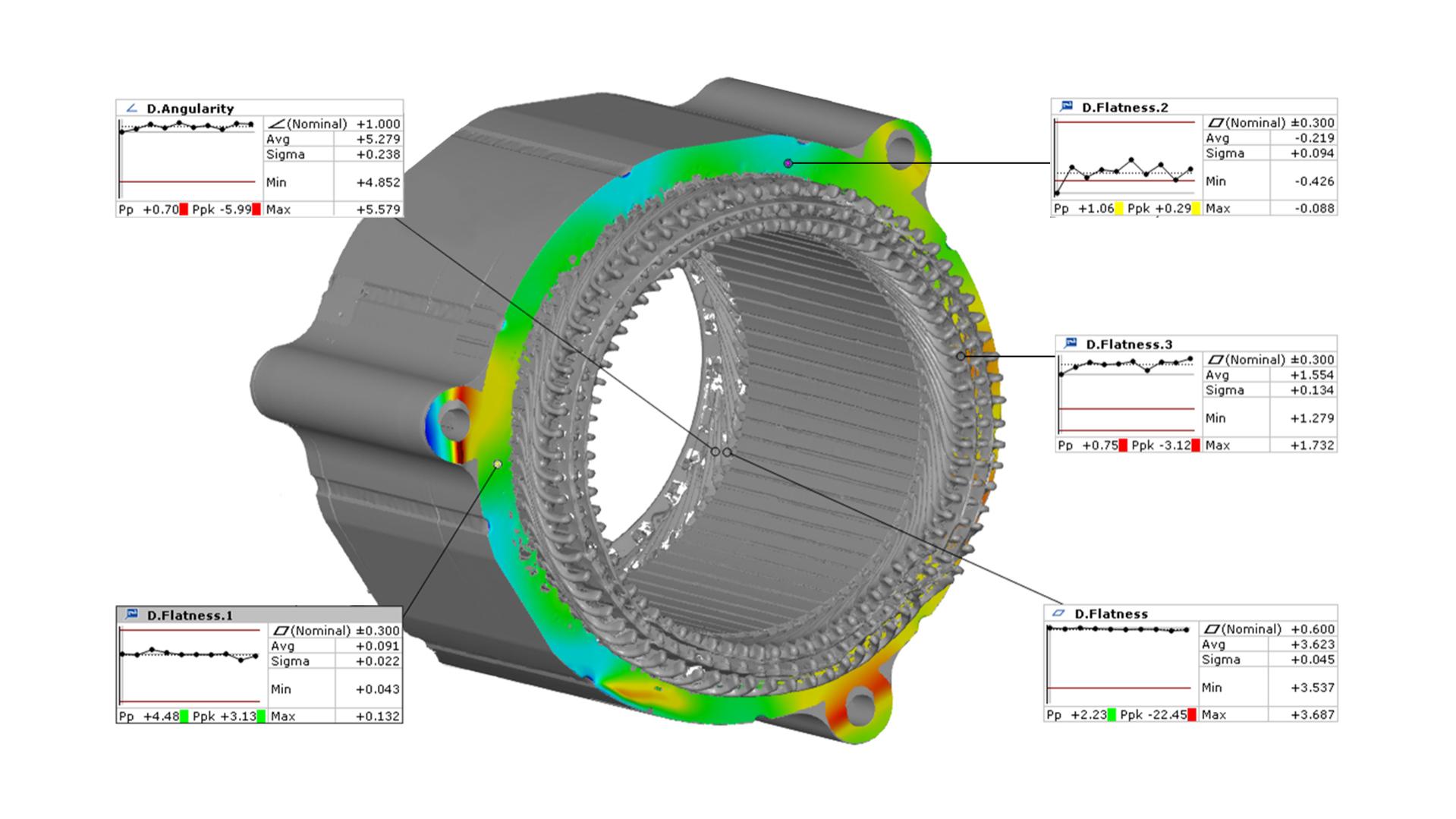

Trendelemzés

Az automatikus trendelemzés segítségével az ideális modelltől való eltérések már korai szakaszban azonosíthatók. A korábbi gyártási lépésekben bekövetkezett változások a folyamatos mérésekkel gyorsan felismerhetők. A szükséges módosítások ezekből levezethetőek és végrehajthatóak a korábbi lépésekben.

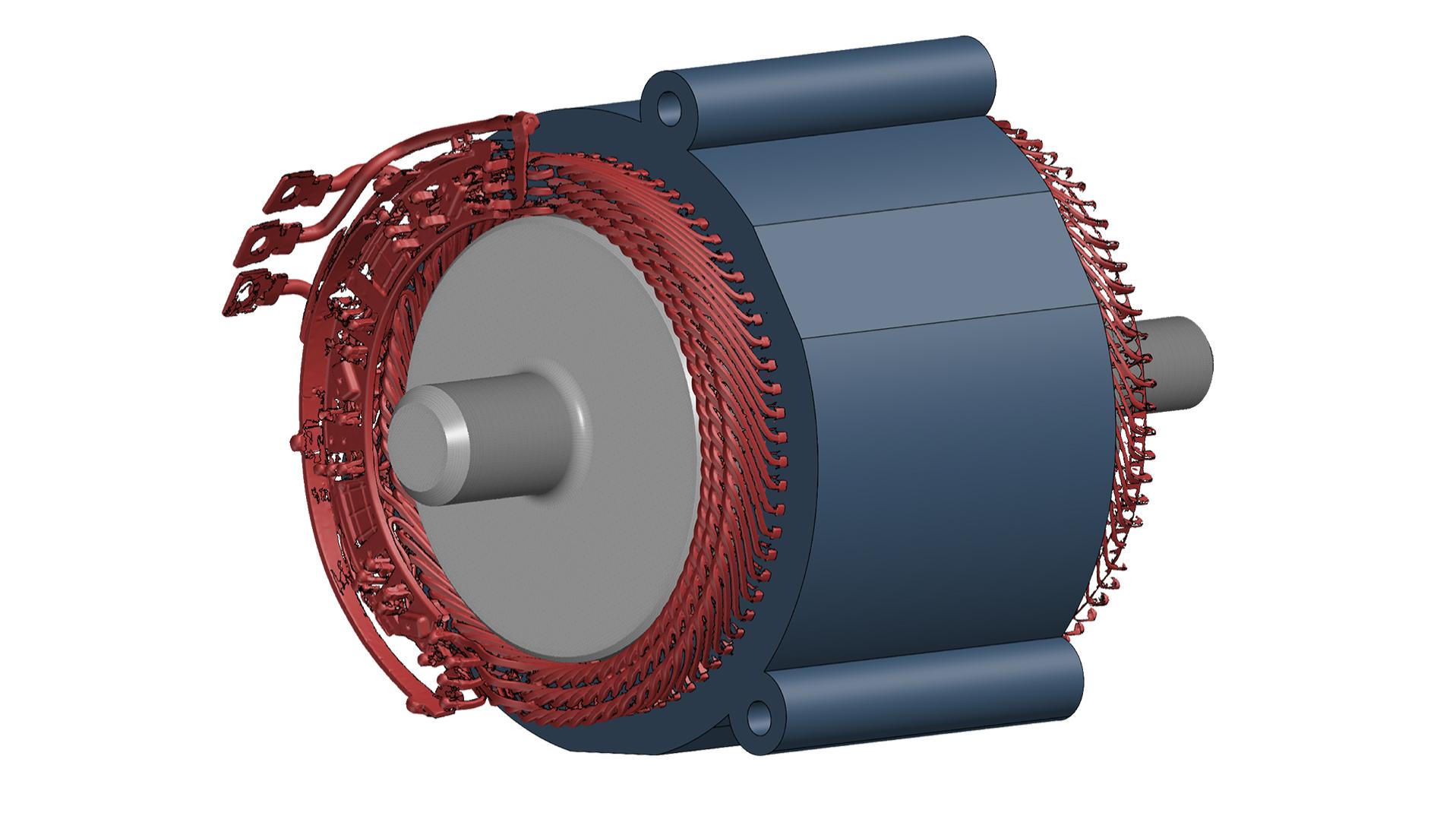

Digitális összeillesztés

A villanymotorban az állórésznek és a forgórésznek pontosan egymáshoz kell illeszkednie. Ez digitális összeillesztéssel előre szimulálható és ellenőrizhető. Célja az alkatrészek illeszkedési pontosságának értékelése.

Műszaki információk

	ZEISS ScanBox 4105 for eMotors
Méretek	1700 x 1200 x 2420 mm
Áramellátás	Standard, 100–240 V (1 fázis, 16 A)
Max. alkatrészméret	Ø 500 mm
Max. alkatrészsúly	100 kg
Belépés	Tolóajtó biztonsági zárral
Nyitási szélesség	680 mm
Padlóra szerelés vagy rögzítés	Nem szükséges, mobil
Betöltési koncepció	Kézi, daru
Érzékelő-kompatibilitás	ATOS Q for eMotors

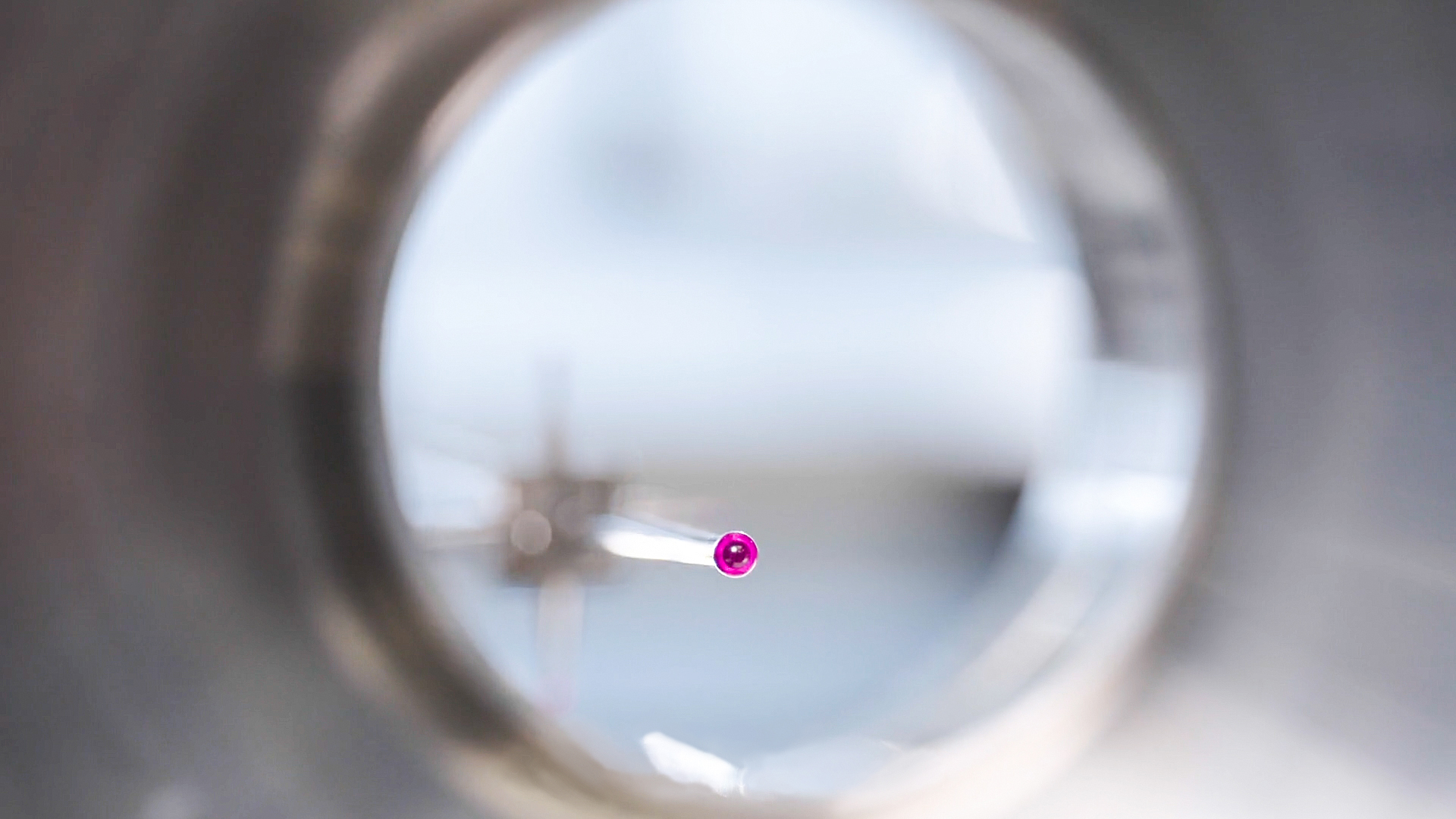

Az optikai 3Dés érintéses méréstechnika egyedülálló együttműködése

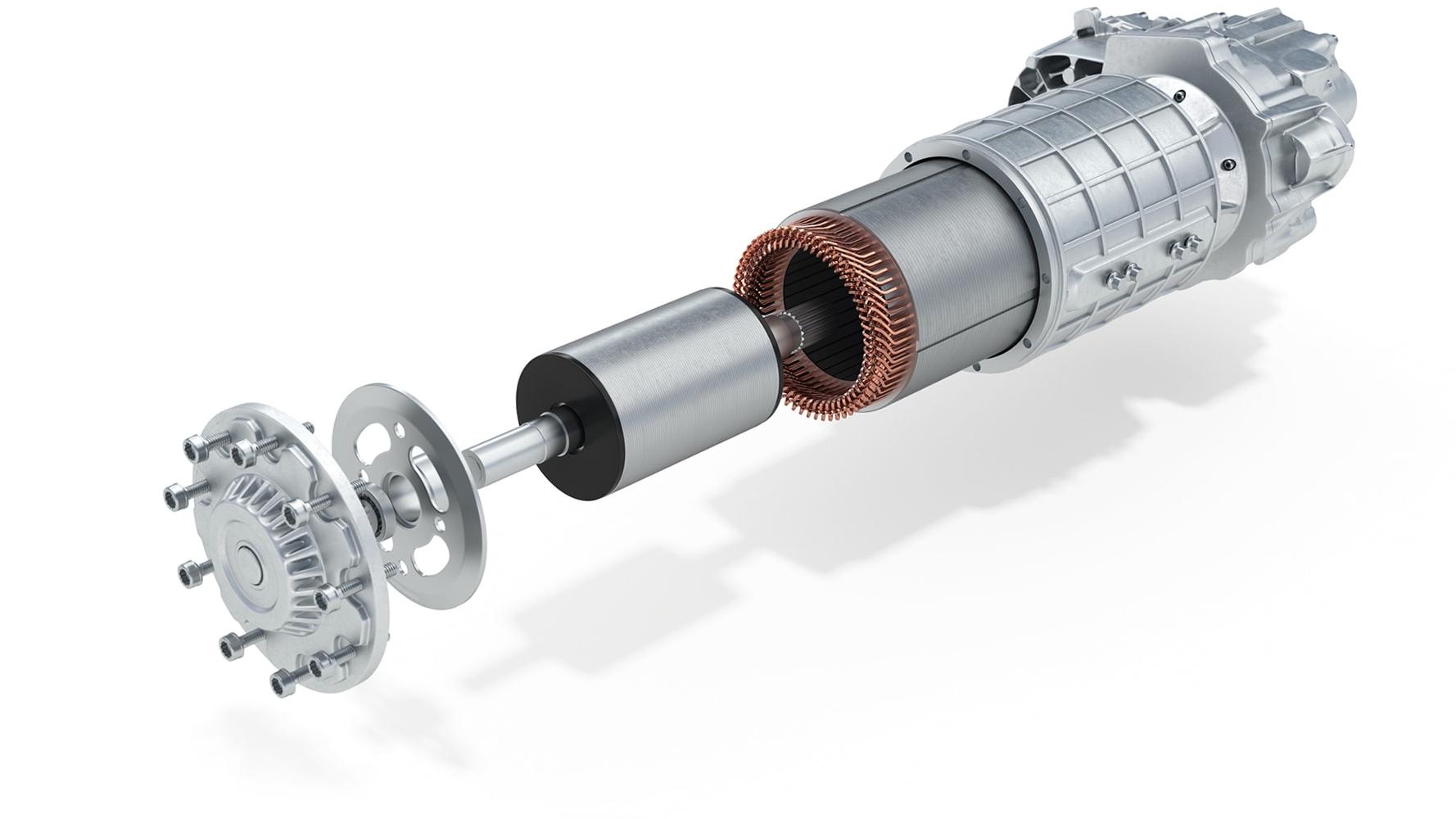

A ZEISS PRISMO ideális kiegészítője a ZEISS ScanBox 4105 for eMotors-nak a villanymotorok méréstechnikai vizsgálatában. Ez a koordináta-mérőgép tökéletesen alkalmas a nagyon szűk tűrések mérésére, és még a nehezen hozzáférhető jellemzők esetében is megbízható mérési adatokat szolgáltat.

ZEISS eMobility Solutions

A szoftvertől a műszaki megvalósításig – mindent egy kézből: Az optikai 3D-méréstechnika és a nagy pontosságú taktilis rendszerek integrációja ideális megoldást jelent a folyamatbiztonság garantálására a villanymotorok sztátorok és hairpin-ek gyártása és szerelése során.

Bővebben

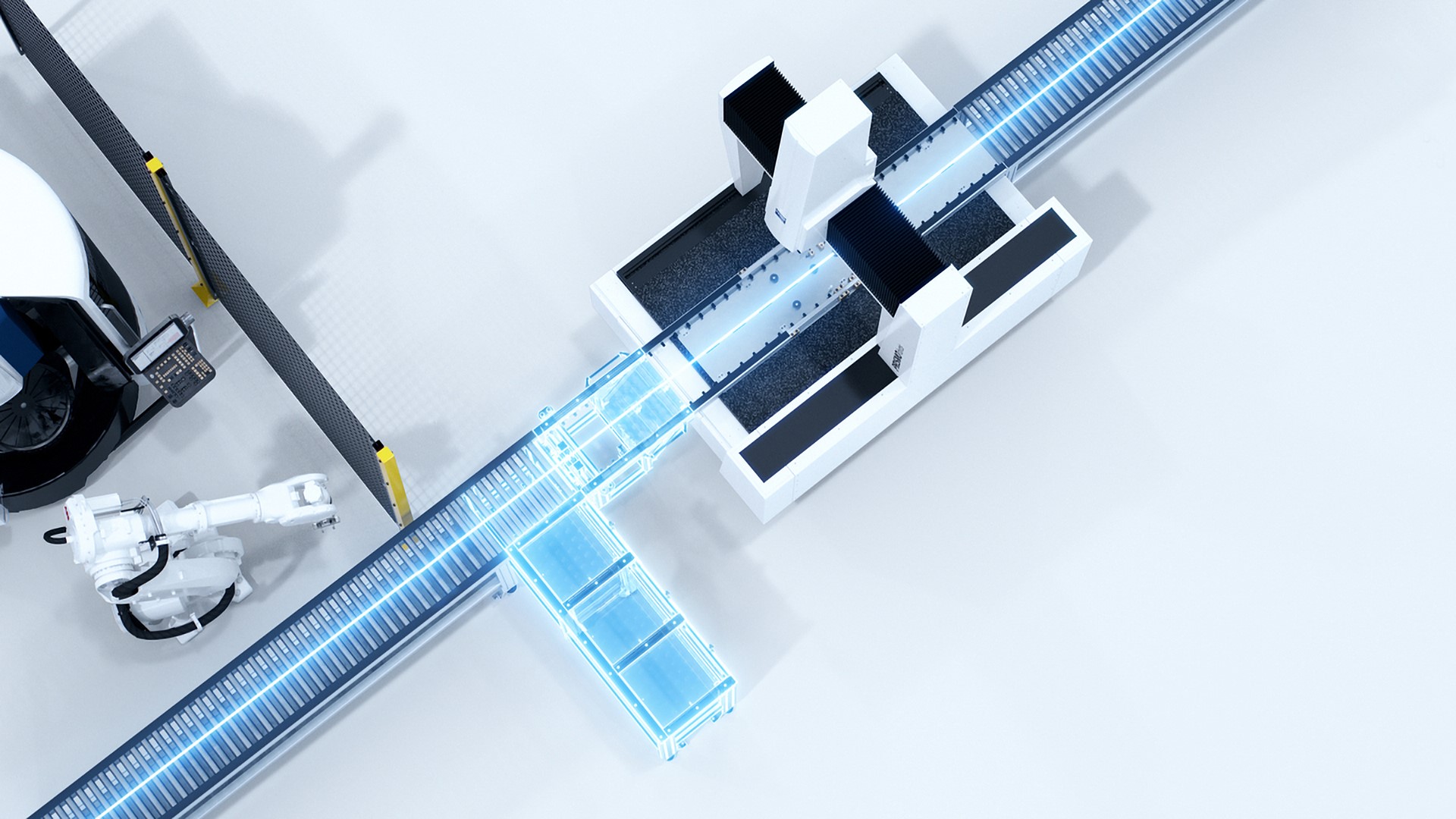

Automatizálás a ZEISS Integration szériával

A ZEISS adagoló- és betöltőrendszerek a teljes mérési folyamat során optimalizálják az alkatrészáramlást és a működési időt. Ez vonatkozik az optikai 3Dméréstechnika és az érintéses mérés kombinációjára is – mind a mérőszobában, mind közvetlenül a gyártósoron.

Bővebben

Egyetlen kapcsolattartó az Ön eMobility projektjéhez

Támaszkodjon a ZEISS-re egyedi projektjei során, és konzultáljon az új energiaforrású járművek (NEV) szakértőivel. Bízzon a helyi és globális projektek megvalósításában szerzett sokéves tapasztalatunkban és az ipari méréstechnika terén szerzett szaktudásunkban. Az Ön lokális Partnereként - a tervezéstől a megvalósításon át a szervizelésig mindenben az Ön rendelkezésére állunk.

Bővebben
