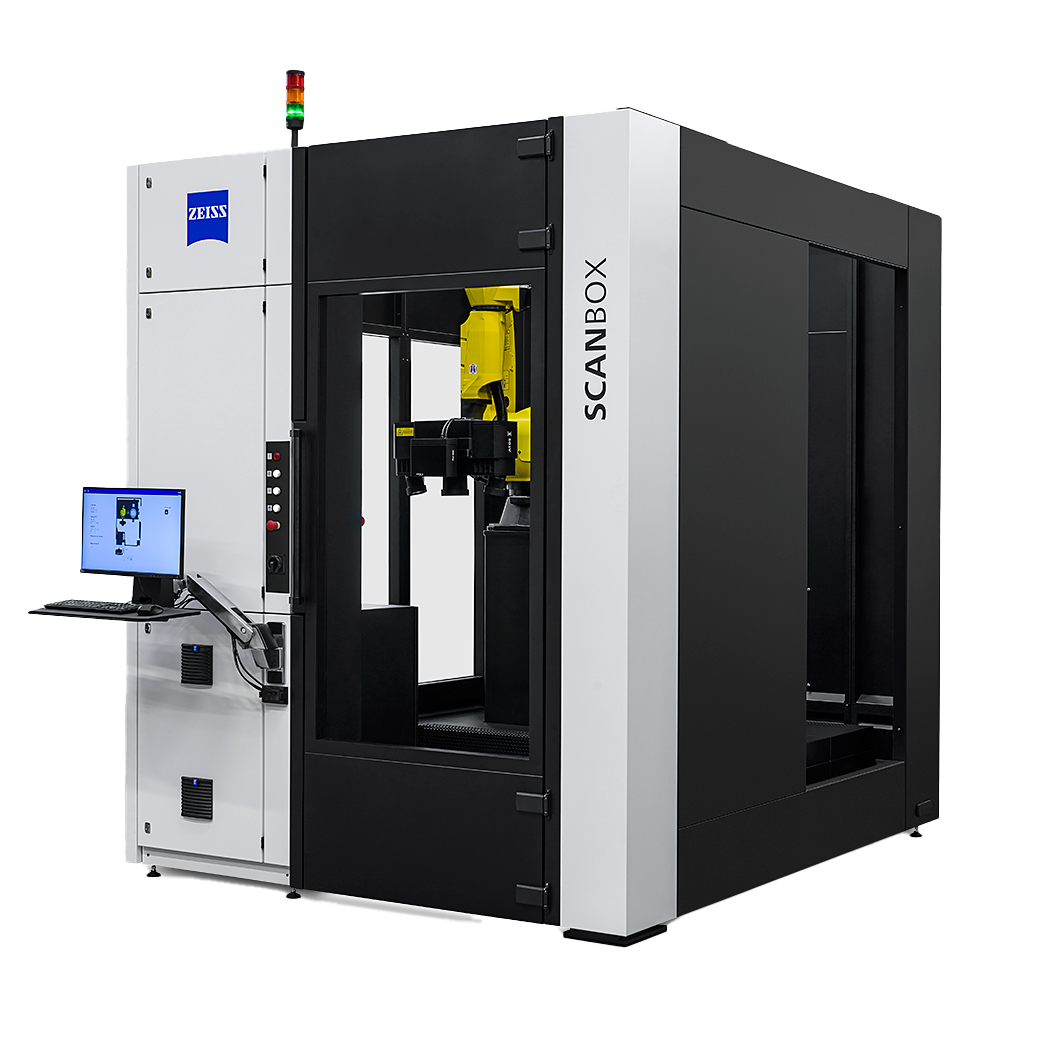

ZEISS ScanBox Series 5 RC

Automatizált rakodás és autonóm alkatrészvizsgálat

A ZEISS ScanBox Series 5 RC (Remote Control) egy optikai mérőgép motorizált tolóajtóval. Egy robot vagy egy egyedi betöltőrendszer segítségével Ön automatikusan betöltheti az alkatrészeket, például a szárnyprofilokat, a felerősített alkatrészeket vagy a szerszámokat a ZEISS ScanBox Series 5 RC-be, és elhelyezheti azokat a forgóasztal-modulon. Mivel a felhasználónak nem kell kézzel behelyeznie az egyes alkatrészeket, a minőségbiztosításhoz szükséges idő jelentősen rövidebb, mint korábban.

High throughput and high repeatability
Precise measuring procedures and optimal comparability
Maximum machine utilization and optimized processes


      Termeléshez kapcsolódó minőségbiztosítás és sorozatfelügyelet

    Az autonóm működés növeli a gép kihasználtságát, felgyorsítja a mérési ciklusokat, és lehetővé teszi a személyzet hatékonyabb alkalmazását. A ZEISS ScanBox Series 5 RC két modellváltozatban kapható, és kifejezetten olyan alkalmazásokhoz tervezték, amelyek magas fokú illeszthetőséget és gyártási teljesítményt igényelnek. Kis helyigényének köszönhetően a rendszer zökkenőmentesen integrálható minden gyártósorba.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

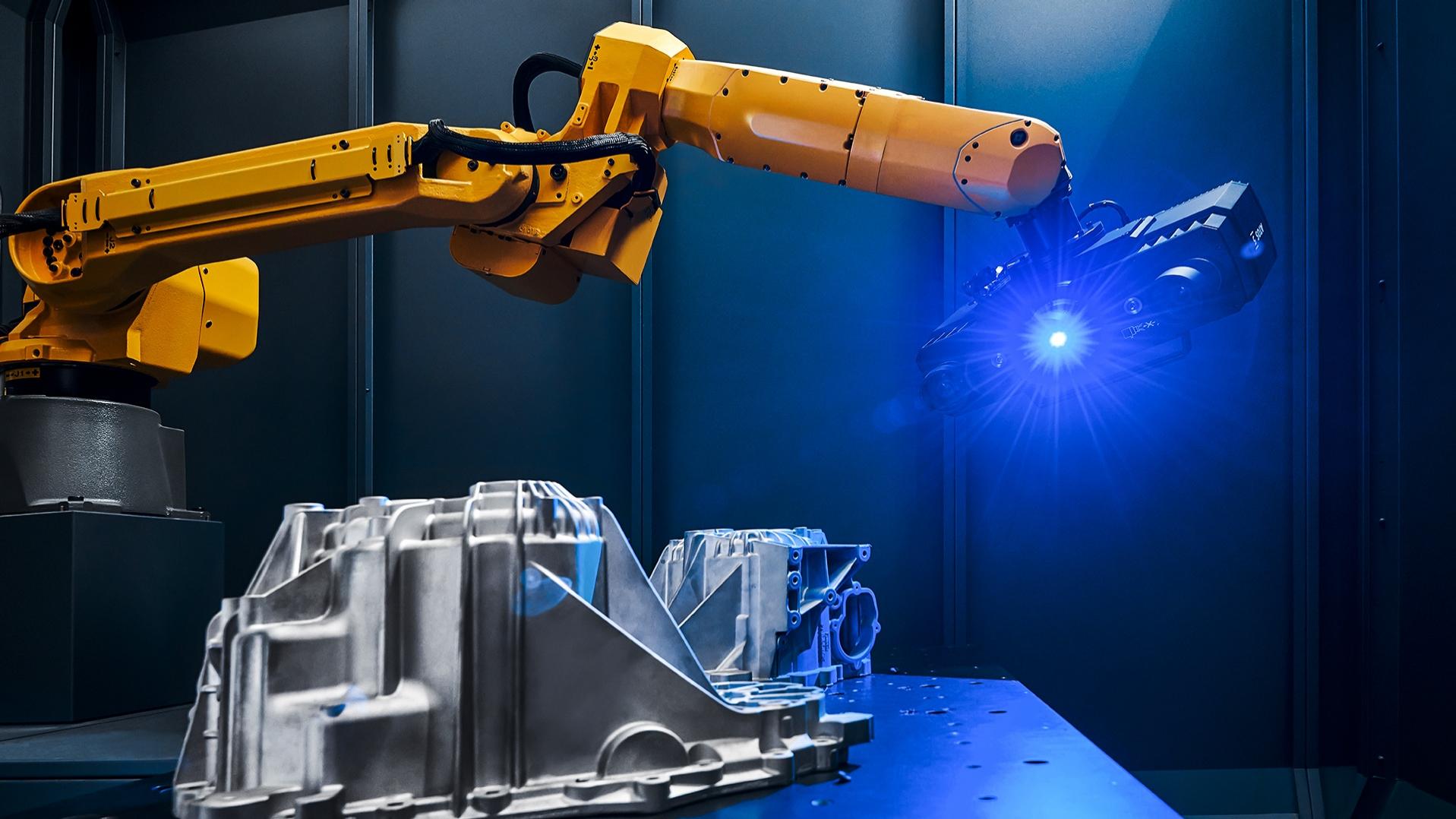

Nagy munkavégzési teljesítmény és magas ismételhetőség

Pontos mérési eljárások és optimális összehasonlíthatóság

A sorozatgyártás során a minőségbiztosítás a gyártási folyamatok felügyeléséről, a selejt és az utólagos megmunkálás szükségének csökkentéséről szól. Ehhez az alkalmazáshoz a ZEISS ScanBox Series 5 RC optikai mérőgép az ideális megoldás. Hasonlítsa össze közvetlenül a sorozatgyártású darabok teljes egészében 3D-ben, ATOS 5 érzékelővel készített tényleges koordinátáit a CAD-modellel vagy a mérési tervben szereplő specifikációkkal. Készítsen vizsgálati jegyzőkönyveket azonnal a gyártóüzemekben, és exportálja azokat közvetlenül a statisztikai folyamatirányítási rendszerekbe.

Maximális gépkihasználás és optimalizált folyamatok

Ha szeretné kihasználni a ZEISS ScanBox Series 5 RC teljes potenciálját, kombinálja az optikai mérőgépet egy ZEISS adagoló- és betöltőrendszerrel. A ZEISS Integration sorozat lehetővé teszi az alkatrészbetöltés automatizálását és ezáltal kiküszöböli az állásidőket. Az alkatrészáramlás és a üzemidő egyaránt optimalizálásra került.

Bővebben

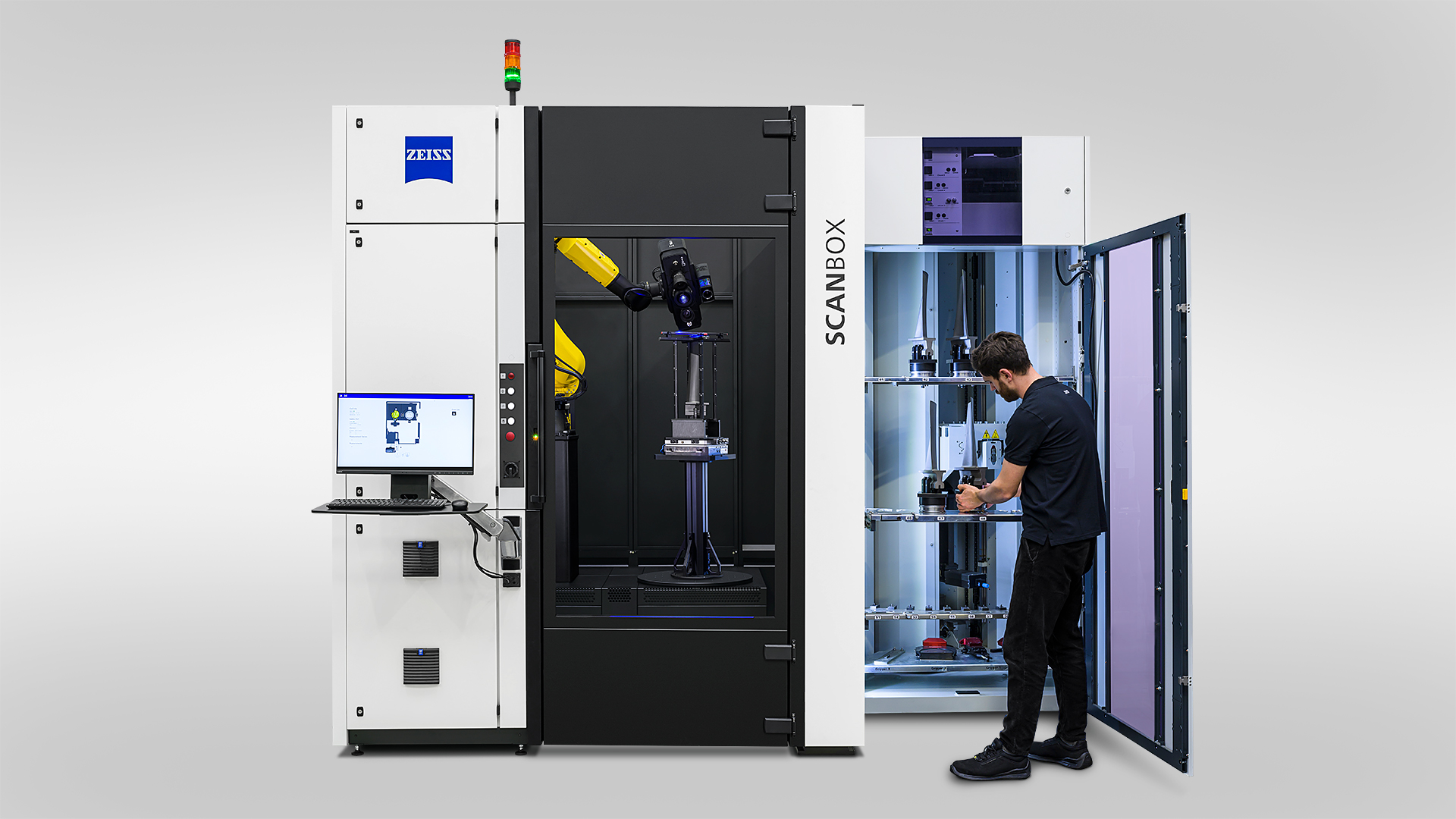

Automatizálási technológia tárbetöltő rendszerrel

Tárbetöltő rendszer integrálása növeli a ciklusidőket és csökkenti a személyzeti igényt – a rendszer akár 11 órán keresztül is önállóan mér. A tárbetöltő rendszerbe kézzel rakják be az alkatrészeket, például a turbinalapátokat. Az azonosítás érdekében minden egyes befogókészülék egyedi RFID-chippel van ellátva. Ennek információi alapján automatikusan kiválasztásra kerül a megfelelő mérőprogram. A vizsgálatot követően az alkatrész automatikusan visszakerül.

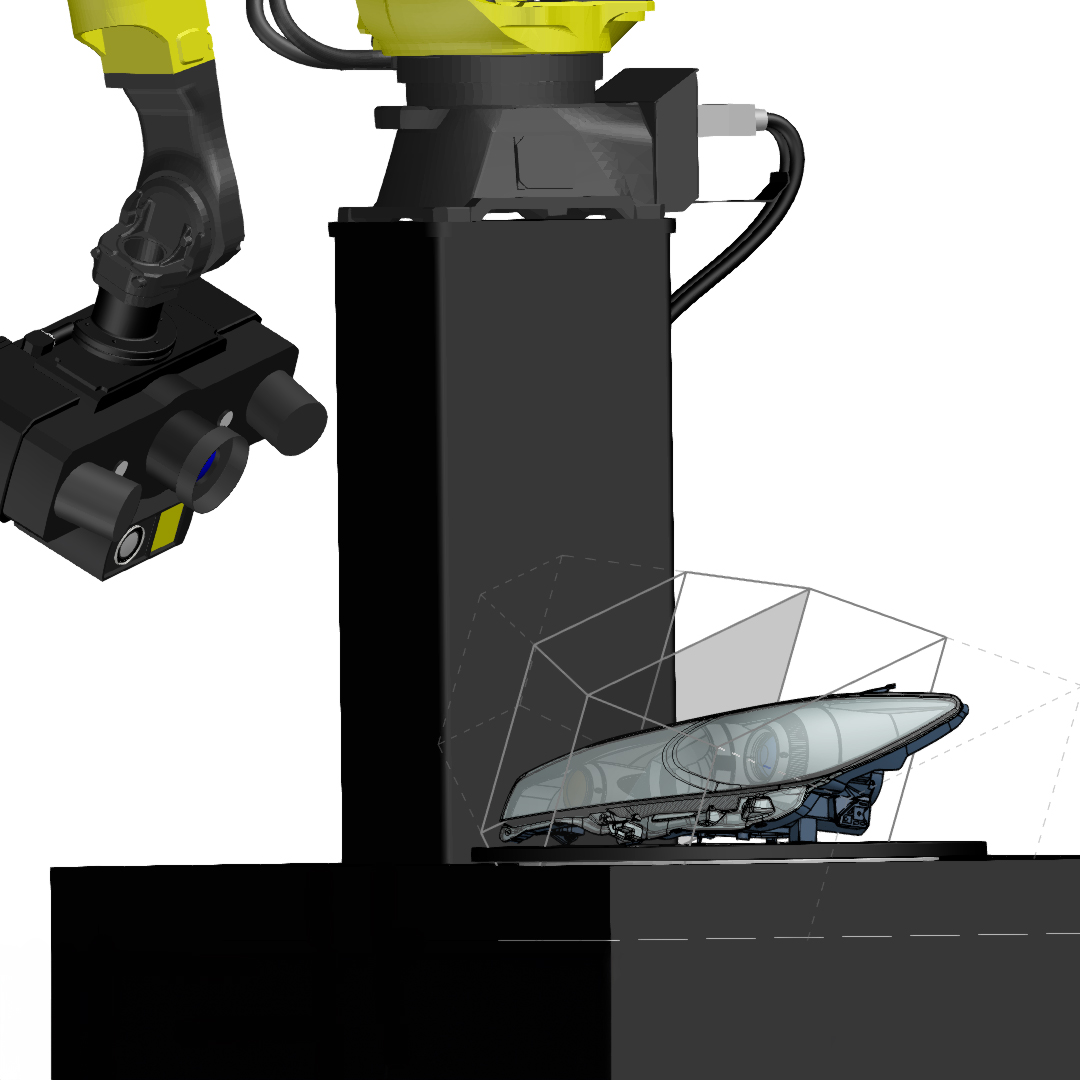

Virtuális mérőszoba a 3D-s méréstechnikai szoftverben

Virtuális mérőszoba a ZEISS INSPECT-ben

A virtuális mérőszoba (VMR) központi vezérlő és méréstervező szoftver a 3D-soptikai mérőgépek minden eleméhez. A valós környezetet virtuális szimulációban jeleníti meg. A VMR tartalmazza az érzékelővel ellátott robotot, a programozást, beleértve a robotpályák kinematikáját is, az alkatrészt és a mérési tervet. A VMR-nek köszönhetően a felhasználónak nincs szüksége különleges robotikai ismeretekre. Végrehajtás előtt minden robotmozgást a virtuális mérőszobában szimulálnak, és ellenőrzik biztonság szempontjából.

Tudjon meg többet

Műszaki információk

	ZEISS ScanBox 5110 RC	ZEISS ScanBox 5120 RC
Méretek	2200 x 2850 x 3050 mm	3600 x 3550 x 3050 mm
Áramellátás	200–500 V (3 fázis, 16 A)	200–500 V (3 fázis, 16 A)
Max. alkatrészméret	Ø 1000 mm	Ø 2000 mm
Max. alkatrészsúly	2000 kg	2000 kg
Belépés	Tolóajtó biztonsági kapcsolóval	Tolóajtó biztonsági kapcsolóval
Tolóajtó nyitási szélessége	1000 mm	1350 mm
Betöltési koncepció	Automatizáltan, a motorizált tolóajtón keresztül, vagy manuálisan a biztonsági ajtón keresztül	Automatizáltan, a motorizált tolóajtón keresztül, vagy manuálisan a biztonsági ajtón keresztül
Szenzor-kompatibilitás	ATOS 5 for Airfoil, ATOS 5¹	ATOS 5 for Airfoil, ATOS 5¹

¹A beállítást ellenőrizni kell
