A ZEISS BOSELLO MAX a személyre szabható 2D-s röntgenes megoldás az Ön gyártókörnyezetben történő hibafelismerésre vonatkozó igényeihez. Saját képfeldolgozó algoritmusaink és a komputertomográfiás feljavítás lehetővé teszi a különböző öntvények felismerését és teljes körű elemzését. A megbízható 2D-s röntgenes technológia pontos eredményeket és minőség-ellenőrzést biztosít a munkadarabok széles skálájához – még a legmostohább körülmények között is.
User-friendly 2D X-ray manual inspection
CT option for creating 3D models of castings
Robust and reliable in harsh industrial environments
Tökéletes választás különböző öntvények vizsgálatához
Egyetlen rendszer számos alkalmazáshoz. Úgy alakították ki, hogy a gyártásban működjön, kiváló minőségű képeket adva, a könnyű betöltéshez 360°-os mozgó forgóasztallal és gyors kiértékelőszoftverrel. A rendszer automatikus hibafelismeréssel és CT-opcióval is felszerelhető.
Harmadik féltől származó tartalom letiltva
A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
Előnyök
A ZEISS BOSELLO MAX előnyei:
Nagy pontosság: a röntgencső és a detektor összehangolása és vezérlése
A röntgencső és a detektor közötti szoftveresen vezérelt koordináció és igazítás pontos pozicionálást és kezelést tesz lehetővé. A virtuális C-kar egyedi beállítása is masszívabb.
Magas fokú rugalmasság: tökéletesen illeszkedik az Ön igényeihez
A ZEISS BOSELLO MAX többféle változatban és kombinációban kapható, például röntgenteljesítmény-tartomány és kabinméret tekintetében. A rendszer úgy konfigurálható, hogy bármilyen alkalmazáshoz illeszkedjen, a kis és könnyű ötvözetektől a széles és nagy sűrűségű anyagokig.
Robusztus kialakítás: a gyártókörnyezethez készült
A ZEISS BOSELLO MAX erős kialakításával tökéletesen megfelel a gyártókörnyezethez. A kabin teljesen önálló, ennek köszönhetően szállítása és telepítése könnyű.
Könnyű betöltés: a nehéz alkatrészek kényelmesen kezelhetők
A nagy méretű dupla tolóajtók és a forgóasztal külső pozícióba áthelyezésének lehetősége igazán kényelmessé és egyszerűvé teszi a rakodást, még nehéz alkatrészek esetében is.

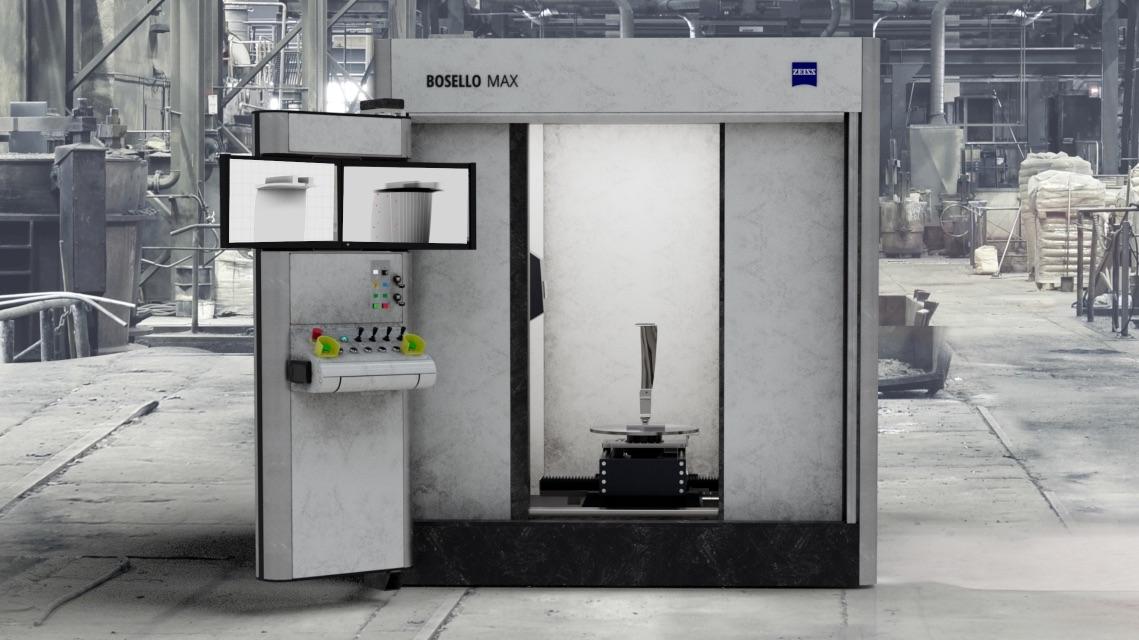

ZEISS BOSELLO MAX
Fedezzen fel figyelemre méltó funkciókat és előnyöket
Kényelmes betöltés
Nagy méretű dupla tolóajtók
Külső pozícióba mozgatható forgóasztal
Még nehéz alkatrészek esetében is könnyen kezelhető
Megbízható és gyors vizsgálat
Szoftveresen vezérelt koordináció és igazítás a röntgencső és a detektor között
Konfigurálható vizsgálati módszer kézi, CNC-vezérelt ciklusokon belül, valamint automatikus hibafelismerés
Maximális képminőség
ZEISS képfeldolgozó algoritmusok a legjobb radioszkópiai képminőség érdekében
Szűrők és képjavítások széles választéka
Opcionális automatikus hibafelismerő szoftver a megbízható és automatikus vizsgálathoz
Helytakarékos kialakítás
Kis alapterület-igény: mindössze 1700 x 1700 x 2200 mm
Dönthető, állítható és ergonomikus konzol közvetlenül a kabinba integrálva
Minél kisebb a helyigény, annál alacsonyabb az összköltség

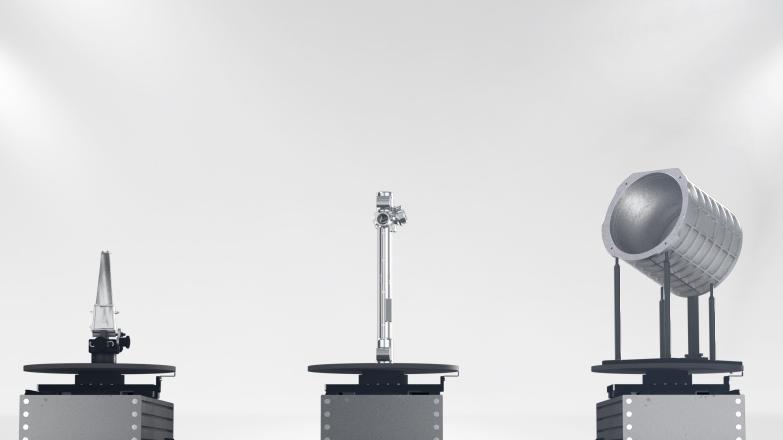

Alkalmazási területek
Tökéletesen illeszkedik minden igényéhez
Számos alkatrészhez és iparág számára megfelelő
Alacsony és nagy sűrűségű kis és nagy méretű alkatrészek esetében a ZEISS BOSELLO MAX minden minőségbiztosítási igényhez rendelkezik megfelelő konfigurációval.
Legnépszerűbb iparágak
Autóipar
Repülőgépipar és űrrepülés
Öntöde
Olaj- és gázipar
Új energiaforrású járművek

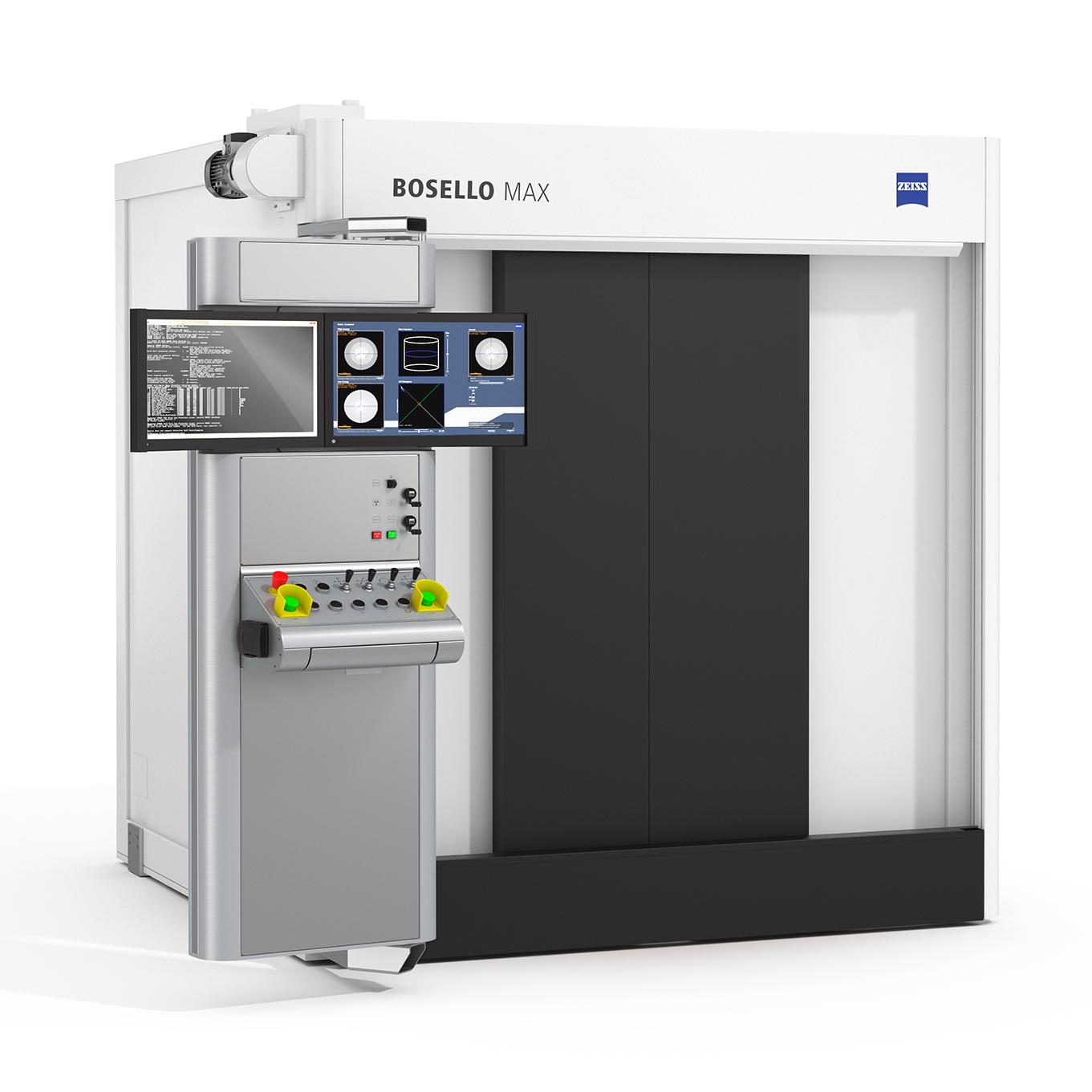

ZEISS BOSELLO MAX
Integráció a gyártókörnyezetbe
A ZEISS BOSELLO MAX könnyen integrálható mind a gyártósor melletti, mind az offline mérésbe. Robusztus kialakításának, kis helyigényének, könnyű szállításának és egyszerű telepítésének köszönhetően szinte bárhol elhelyezhető az Ön gyártási környezetében.
Műszaki adatok
Szoftver- és hardveropciók széles konfigurációválasztéka
ZEISS BOSELLO MAX
70.120 / 80.150 / 100.150 (200)
Alkatrész mérete
Kicsi/közepes/nagy
Lábnyom
1700 x 1700 x 2200 – 2600 x 2600 x 2600 mm
Detektor mérete
8/10/16 hüvelyk
Max. csőfeszültség
160 - 450 kV (kabinmérettől függően)
Mérőhenger
700 x 1200 – 1000 x 2000 mm
Max. munkadarabsúly
80 - 250 kg (kabinmérettől függően)

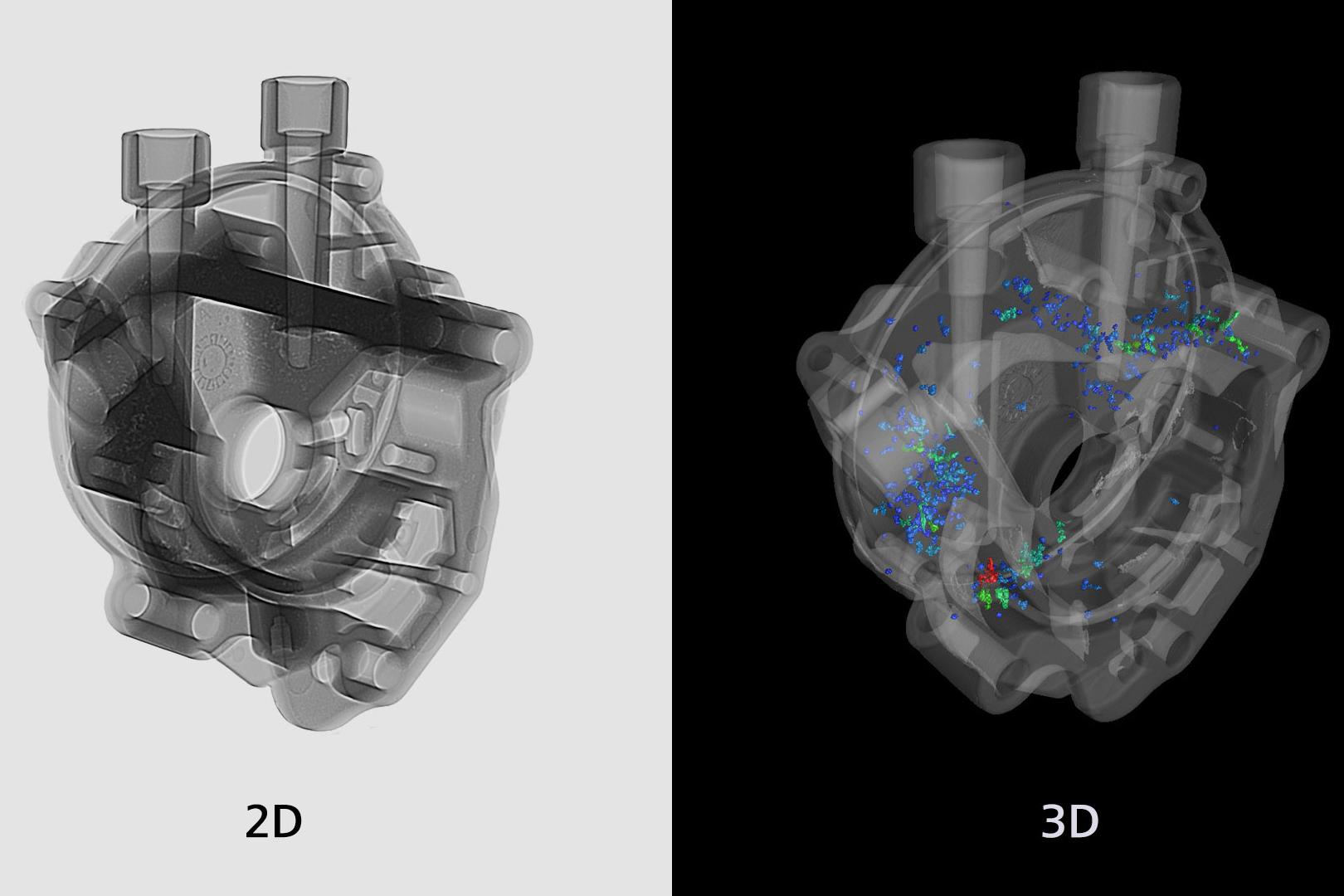

Komputertomográfiás opció
Az összes ZEISS BOSELLO HEX és ZEISS BOSELLO MAX rendszer komputertomográfiás lehetőséggel is rendelkezik, amelynek segítségével könnyedén készíthet képeket, amelyekből létrehozhatja az öntvények 3D-s modelljét. Ez az opció lehetővé teszi, hogy egy külső szoftver segítségével további információkat kapjon az észlelt hibákról, beleértve azok 3D-s méretét és elhelyezkedését.
2D-s kézi röntgenvizsgálat
A ZEISS BOSELLO MAX egyik erőssége a szoftver és a manipulátor könnyű kezelhetősége. A rendszer csupán egyetlen szoftverrel van felszerelve a rendszerműködtetéshez, a képfelvételhez és az utófeldolgozáshoz. A hibák gyors felismeréséhez ez tartalmazza a referencia hibakönyvtárat.
Harmadik féltől származó tartalom letiltva
A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
Emiatt szeretjük annyira a ZEISS BOSELLO MAX gépet, mivel más röntgengépekkel összehasonlítva jobb képminőséget és nagyobb képfelbontást kínál.
Sikertörténetek
12.09.2022
10%-kal gyorsabb vizsgálati idő nagy pontosságú 2D-s röntgentechnológia használatával

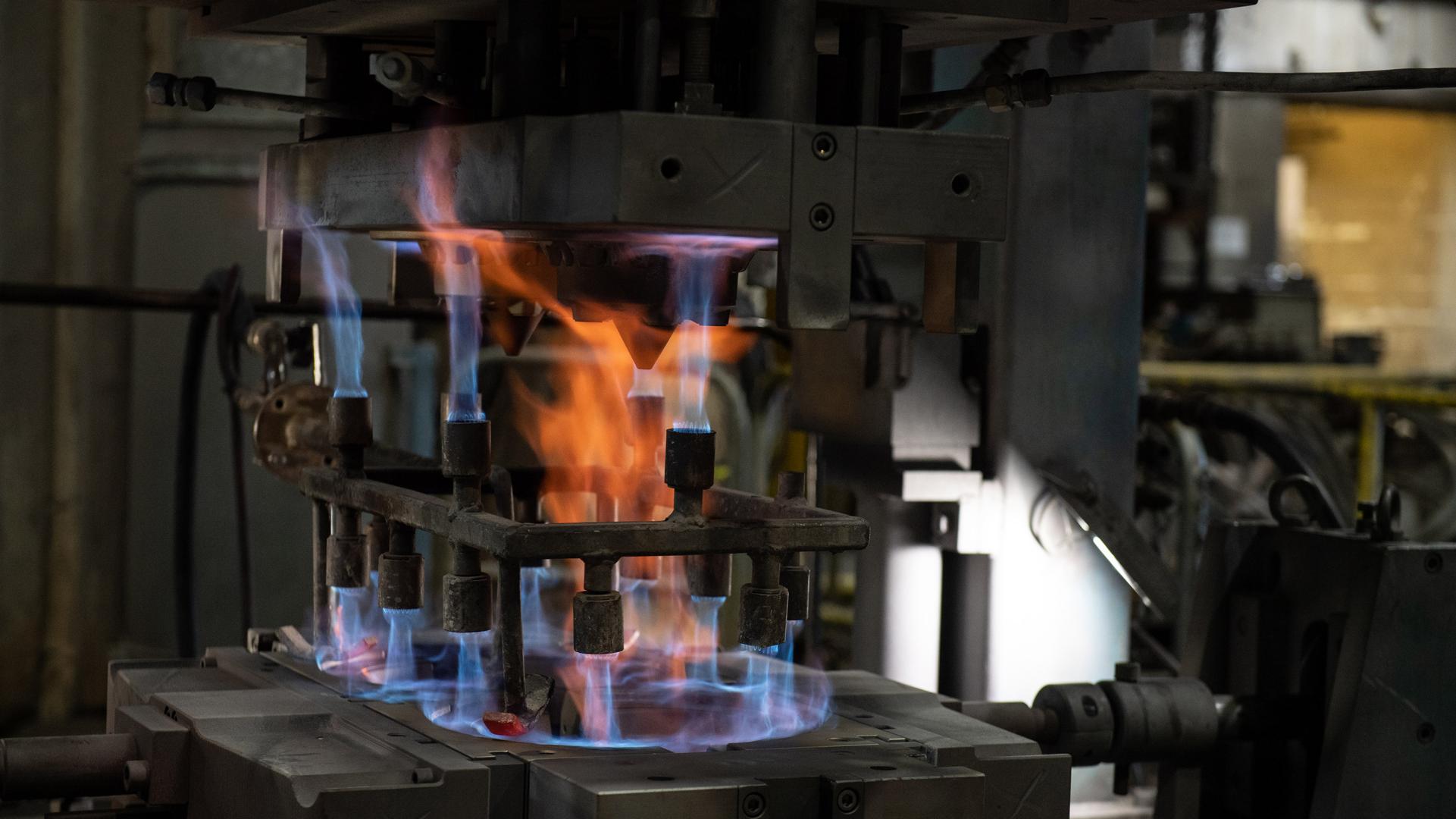

A VMG Dambauer a ZEISS BOSELLO MAX segítségével kiváló minőségű alkatrészeket biztosít motorkerékpárokhoz
A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

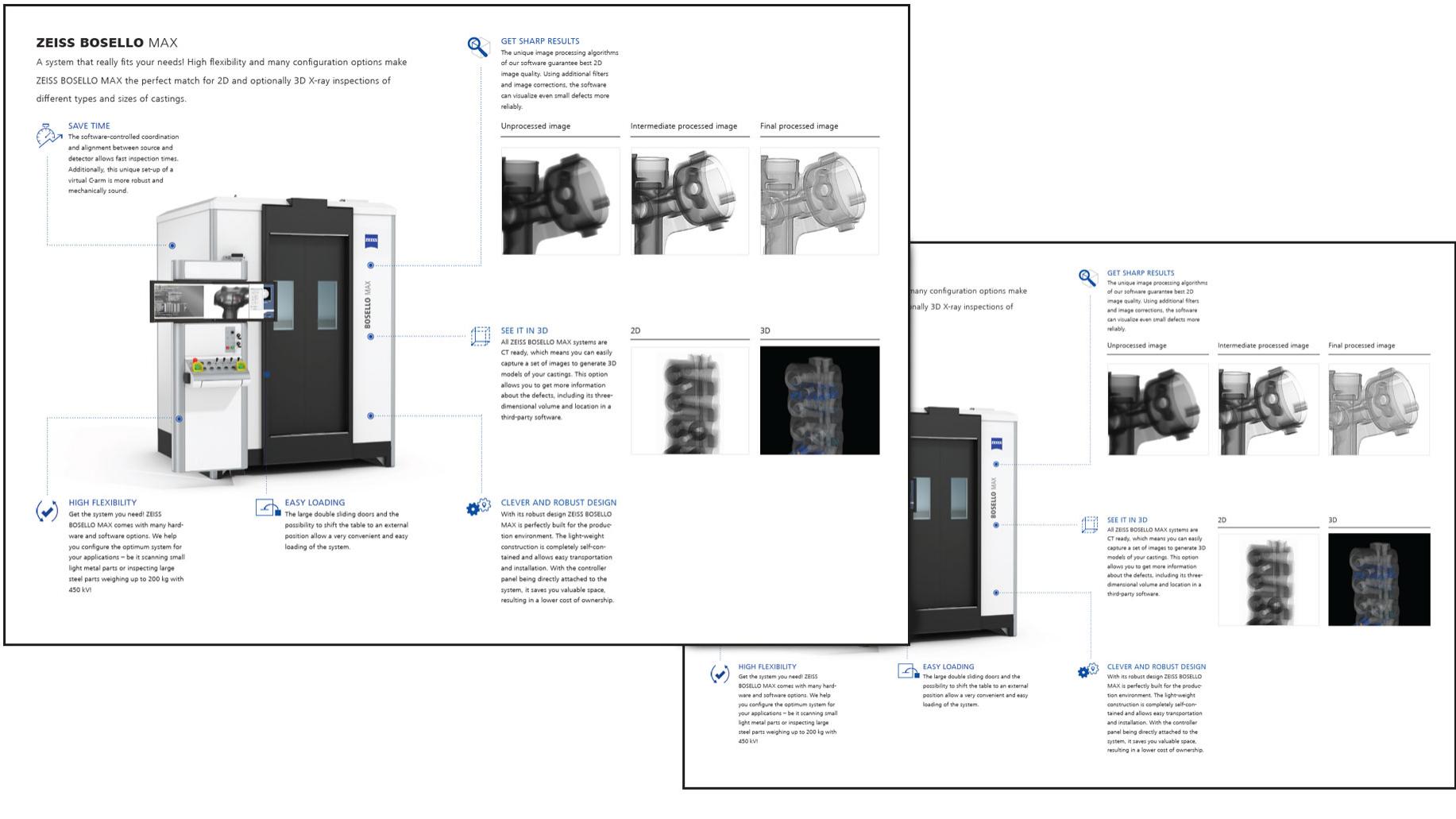

További információra van szüksége a ZEISS BOSELLO MAX termékről?
