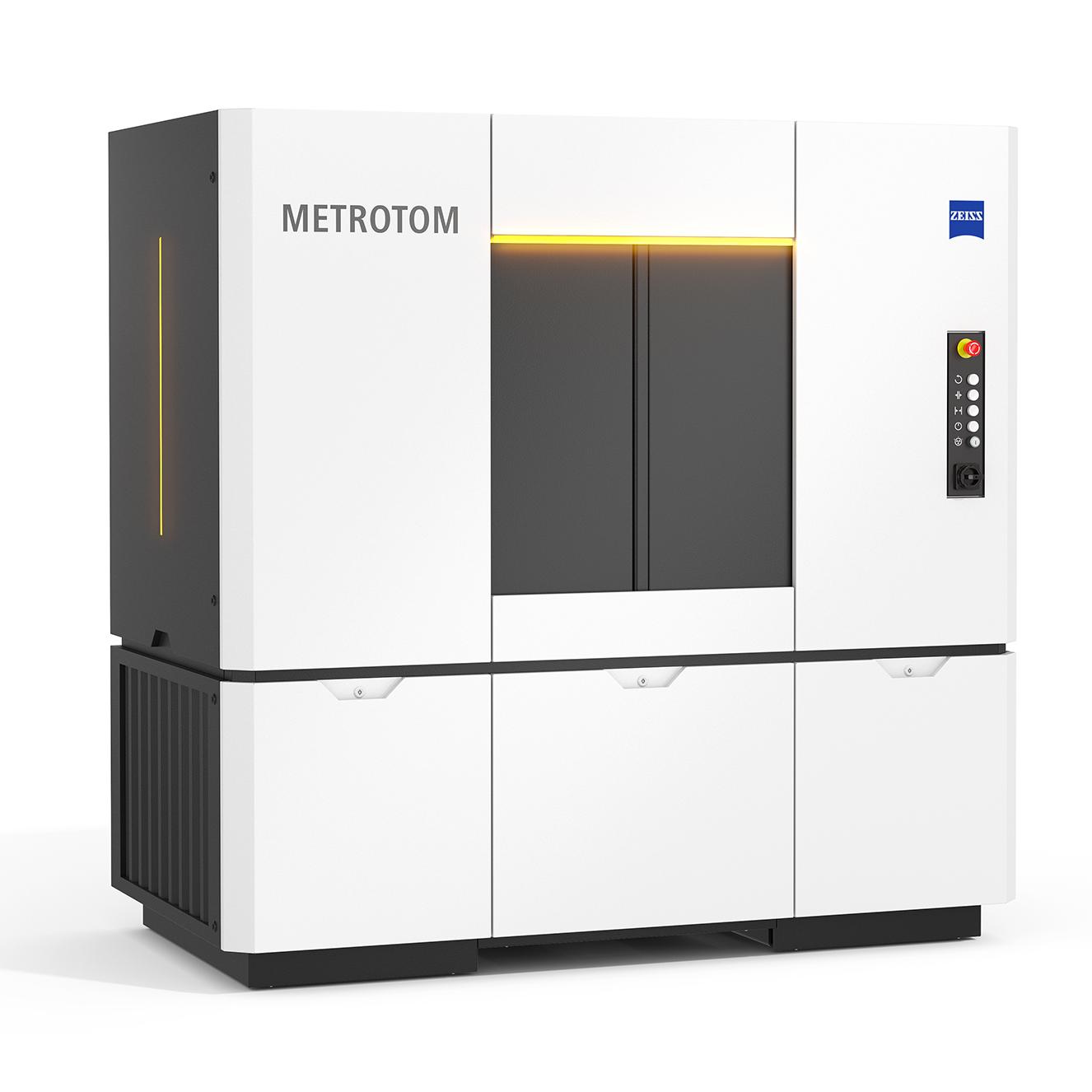

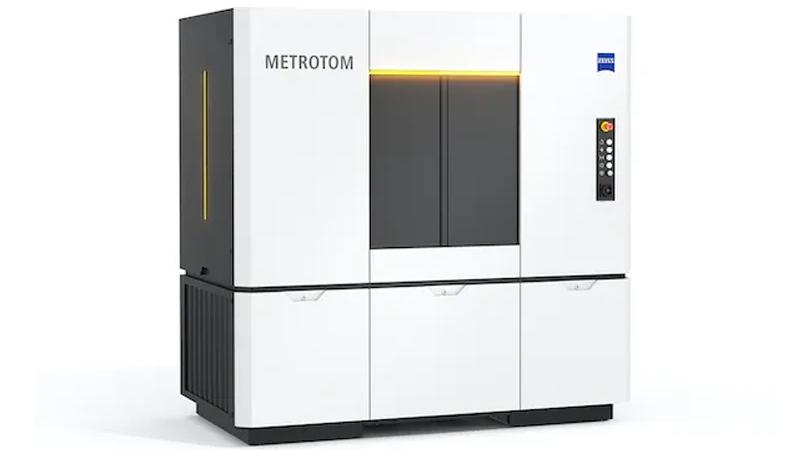

ZEISS METROTOM 6 scout

METROTOM 6 scout

Felbontás tekintetében a CT-s vizsgálat és a méréstechnika csúcsgépe

A ZEISS METROTOM 6 scout a részletesség legfejlettebb szintjén digitalizálja az összetett alkatrészeket, beleértve a belső geometriákat is. Az eredmény egy teljes 3D-s kép a geometriai méretezés és tűrésezés elemzéséhez vagy az előírt/tényleges értékek összehasonlításaihoz. A CT-s méréstechnikai rendszer kiváló választás a kis méretű műanyag alkatrészek digitalizálásához.

  • Extremely high resolution​
  • High level of precision​
  • Automatic object positioning​
  • All-in-one software
ZEISS METROTOM 6 Scout
Kapcsolat

Kis méretű műanyag alkatrészek nagy felbontású mérései

A ZEISS Metrotom 6 scout tökéletes megoldás az alkatrészek roncsolásmentes vizsgálatához és 3D-s méréstechnikai feladataihoz. A fejlett mérési teljesítmény és a zökkenőmentes munkafolyamat maximális megbízhatóságot és pontosságot biztosít a hibafelismerésben.

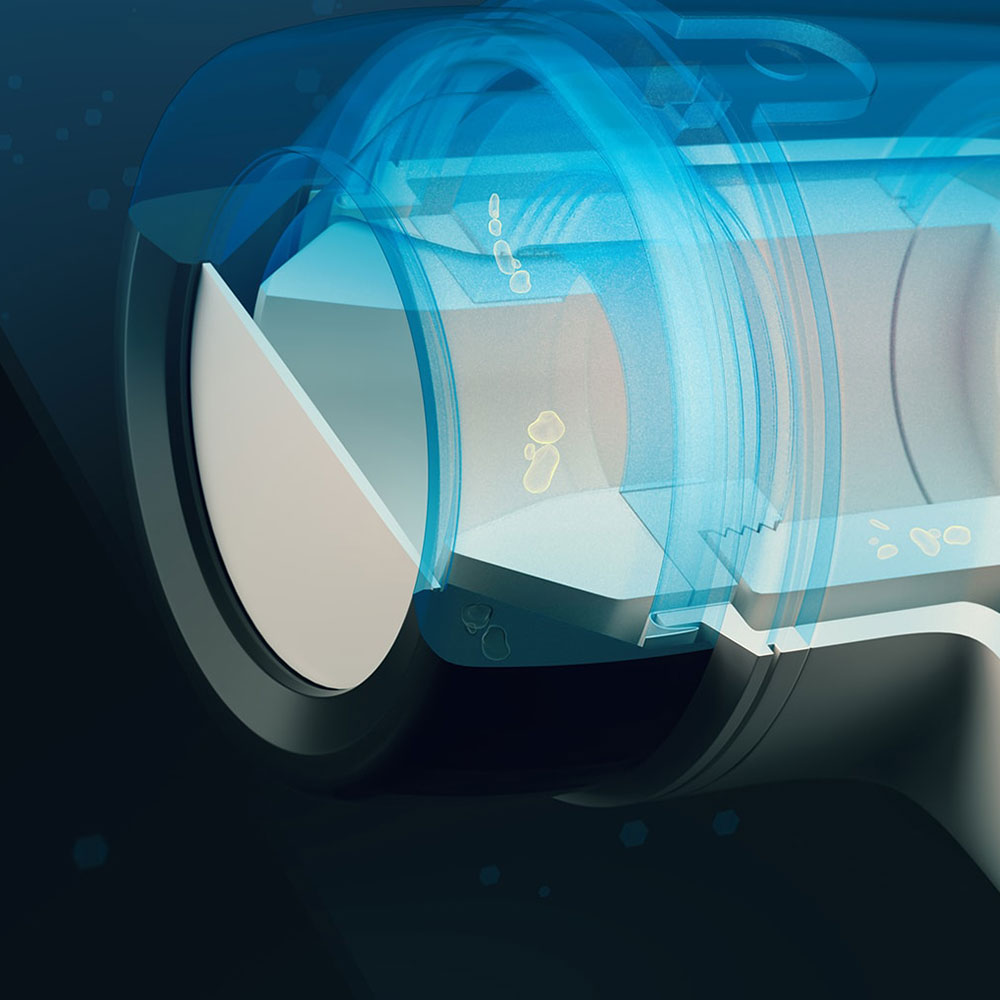

Fedje fel, ami más technológiákkal rejtve van
Fedje fel, ami más technológiákkal rejtve van

Fedje fel, ami más technológiákkal rejtve van

Felbontás

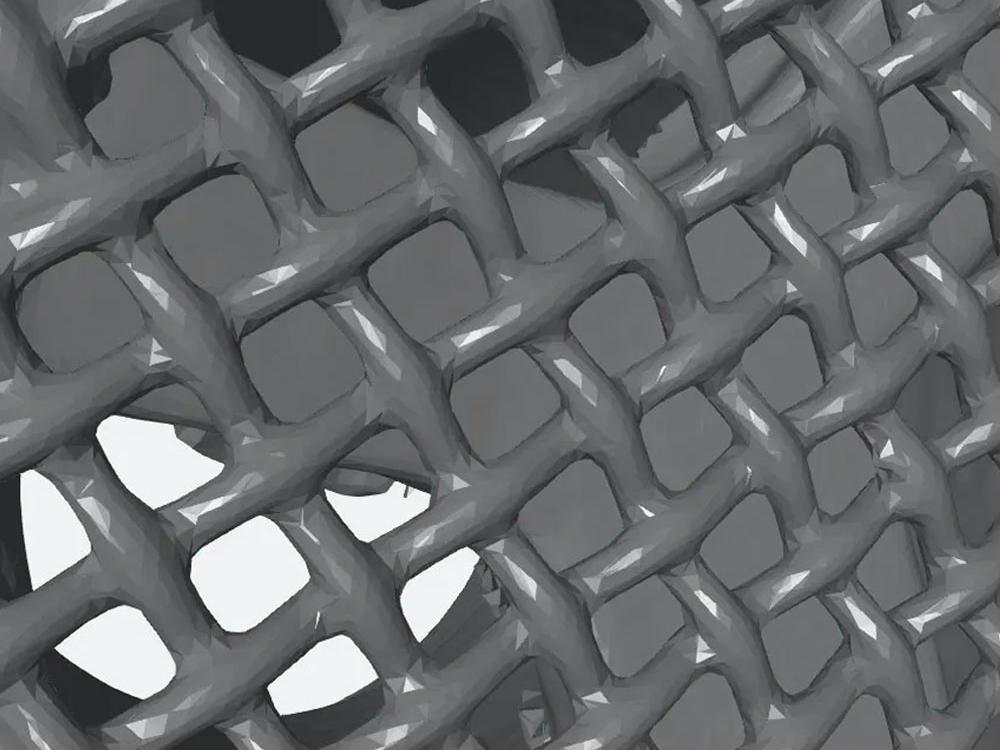

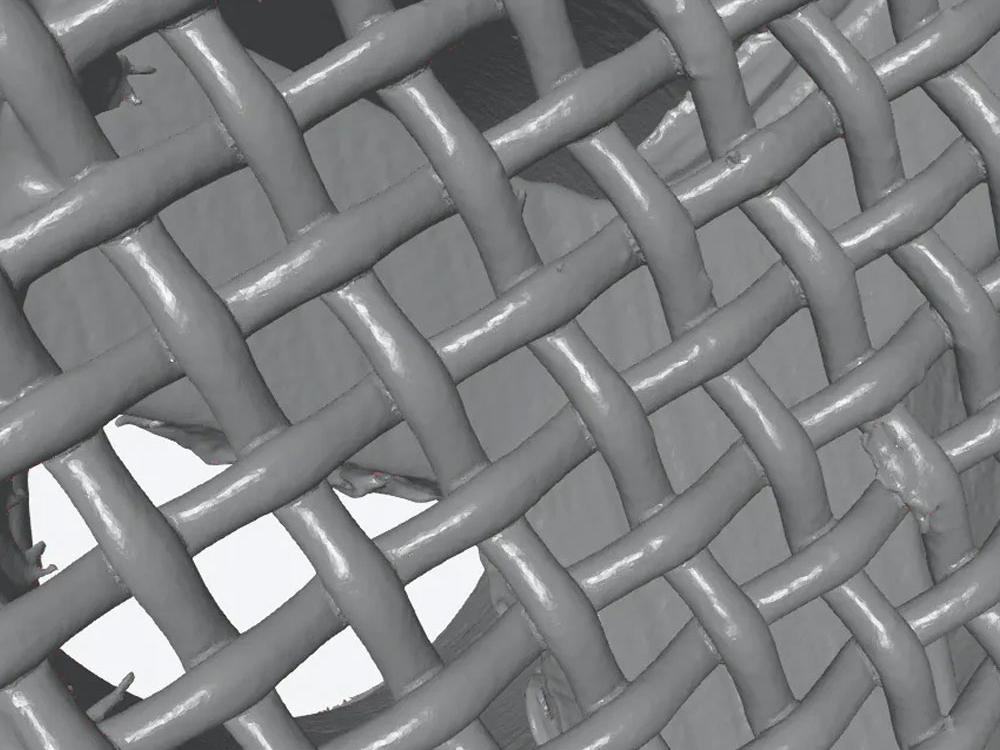

Alkatrész digitalizálásakor a ZEISS METROTOM 6 scout kiemelkedően éles részleteket ér el: Egyrészt azért, mert a mérési adatok felvételéhez nagy felbontású 3k-s röntgendetektort használ, másrészt azért, mert minden egyes alkatrészt a lehető legjobb mérési pozícióban, ezáltal mindig a lehető legnagyobb felbontással mér. A képen látható az eredmény: A bal oldalon a ZEISS METROTOM 6 scouttal generált mérési adatok, a jobb oldalon pedig a szokásos standard.

Kiváló pontosságot garantál

Magas fokú pontosságot garantál

Pontosság

A ZEISS METROTOM 6 scout matematikai intelligenciát használ a pontos 3D-s mérési adatok generálásához. A teljes mérési folyamat során tökéletesen összekapcsolt algoritmusokat kombinál a mérőszoba digitális modellezésével. Emellett optimális mechanikai stabilitást biztosít a mérés szempontjából fontos összes alkatrész esetében. A lényeg: A mérési eredmények alapján valóban megbízható és rendkívül pontos módon értékelheti ki az alkatrész minőségét, és további elemzést végezhet.

Automatikusan központosítja az alkatrészeket

Az 5 tengelyes kinematikai rendszer egy integrált központosítóasztallal optimálisan pozícionálja az alkatrészt a mérési térben. Egyszerűen csak helyezze be a gép mérőszobájába – a többit a szoftver elvégzi.

Mindenre kiterjedő szoftver

  • Intuitive and powerful​
  • Egyetlen megoldás minden folyamatlépésre

    Egyetlen megoldás minden folyamatlépésre

    Egyetlen szoftver, a ZEISS INSPECT X-Ray egyesíti a rendszer vezérlését és az adatok méréstechnikai kiértékelését. Ennek eredményeként nincs szükség további szoftverre vagy közbenső lépésekre. ​

    Ez biztosítja a zökkenőmentes folyamatot, és jelentősen leegyszerűsíti a munkafolyamatot a nyers adatok kinyerésétől a vizsgálatig és a mérés jegyzőkönyvezéséig.

  • Intuitív és nagy teljesítményű

    Intuitív és nagy teljesítményű

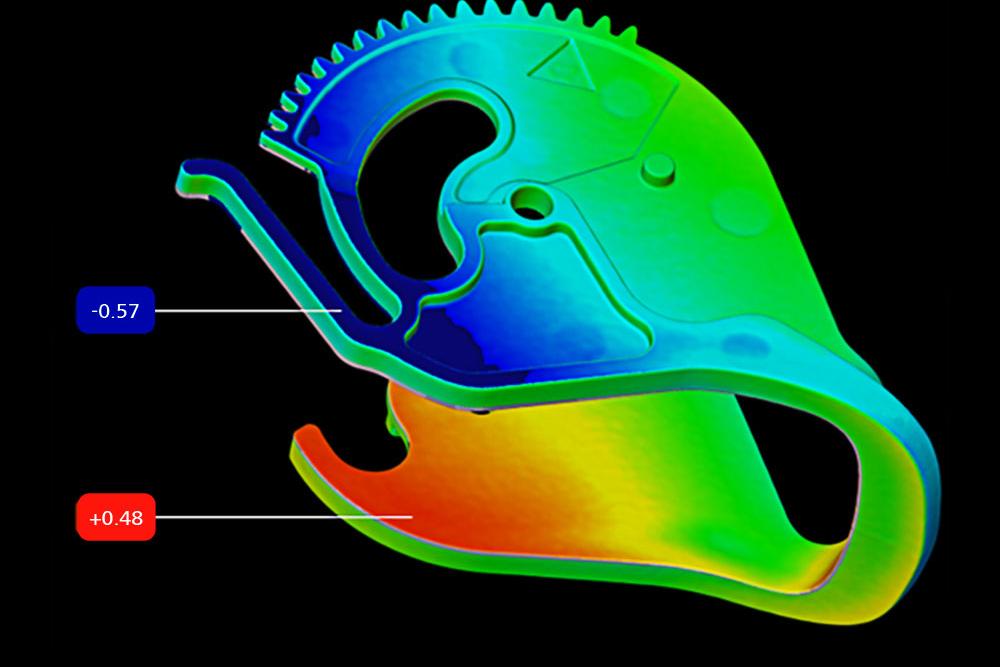

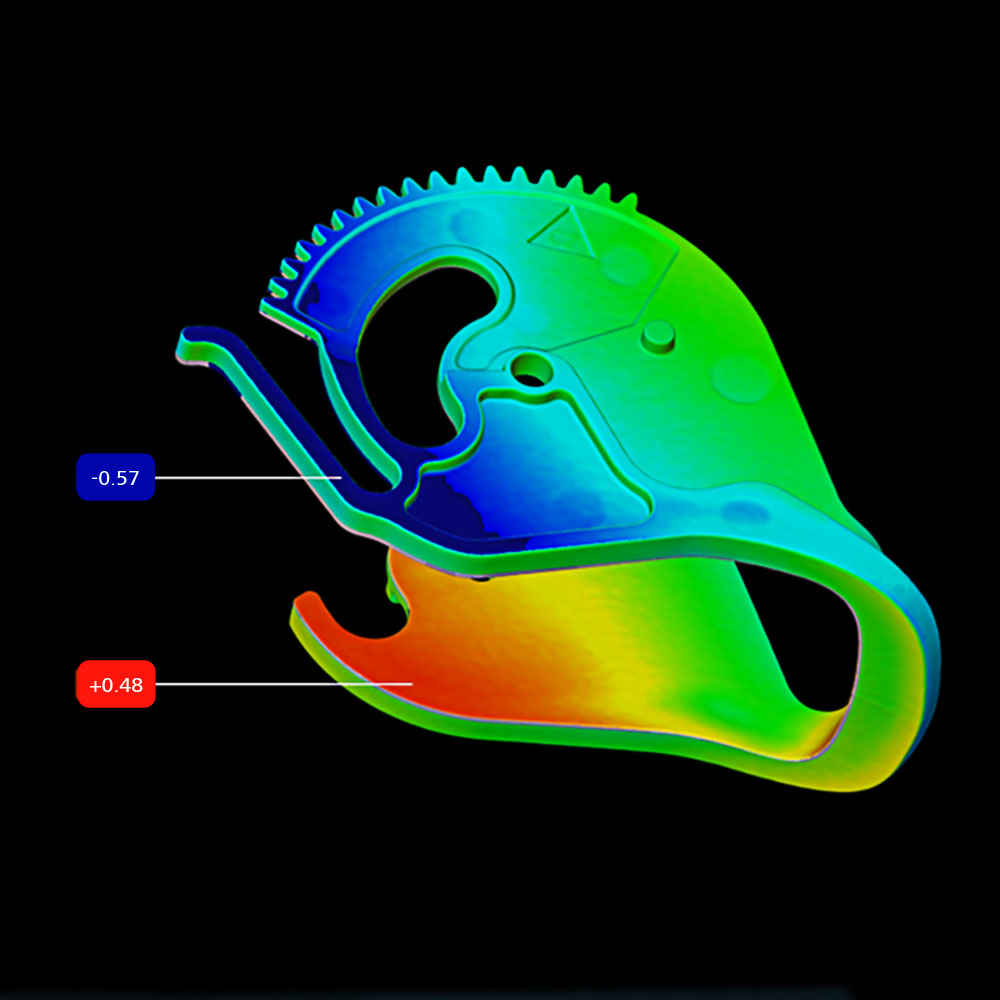

    A ZEISS INSPECT X-Ray szoftver a CT-adatok teljes körű 3D-s elemzését biztosítja az alkatrészminőség kiértékeléséhez és a gyártási folyamat optimalizálásához. Az egyes metszeti képekből Ön rétegenként megtekintheti a térfogatot, így a legapróbb részletek és hibák is láthatóvá válnak. Az észlelt hibák részletesen elemezhetők, és különböző kritériumok alapján automatikusan kiértékelhetők. Ezenkívül több alkatrész volumetrikus adatait is betöltheti egy projektbe, trendelemzést végezhet, és összehasonlíthatja az elemzést CAD-adatokkal. A rendszer minden mérési eredményt dokumentál, és az eredményeket egy átlátható jegyzőkönyv formájában foglalja össze. Intuitív működés és nagy teljesítmény: A CT-adatok elemzése még soha nem volt ilyen egyszerű! ​

ZEISS METROTOM

Műszaki adatok

Jellemzők

Röntgenforrás

225 kV

Röntgendetektor

Felbontás: 3008 x 2512 képpont

Mérési terület

d: 240 mm ​
h: 400 mm

Voxelméret

2 µm - 80 µm

Méret

Magasság 2210 mm​
Szélesség 2200 mm​
Mélység 1230 mm​

Tömeg

4800 kg

Alkalmazási terület

Elsőtermék-vizsgálat, szerszámkorrekció, folyamatos gyártás közbeni vizsgálat

Vizsgálati jellemzők

Belső struktúrák, falvastagság, anyaghibák, pórusok és zsugorodási üregek

Mérési feladatok

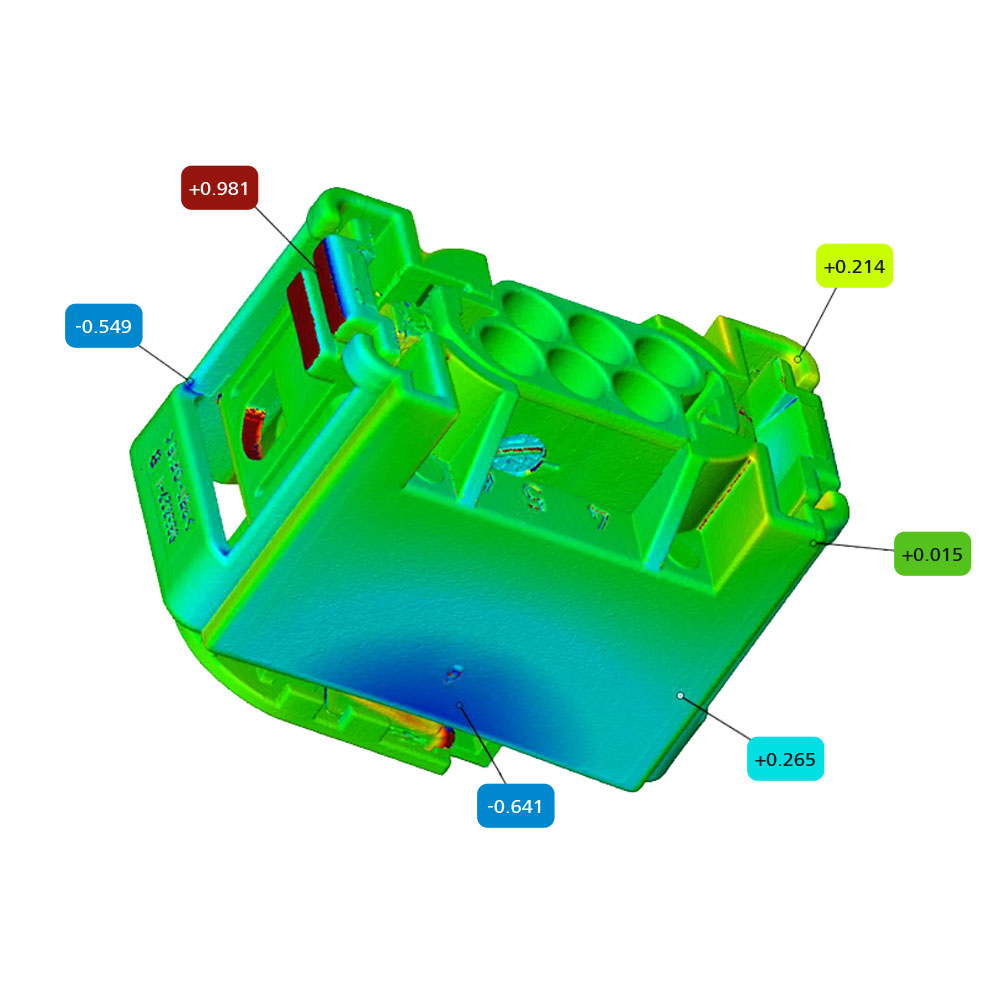

Geometriai méretezés és tűrésezés elemzése, névleges-tényleges összehasonlítás, összeszerelés-elemzés
