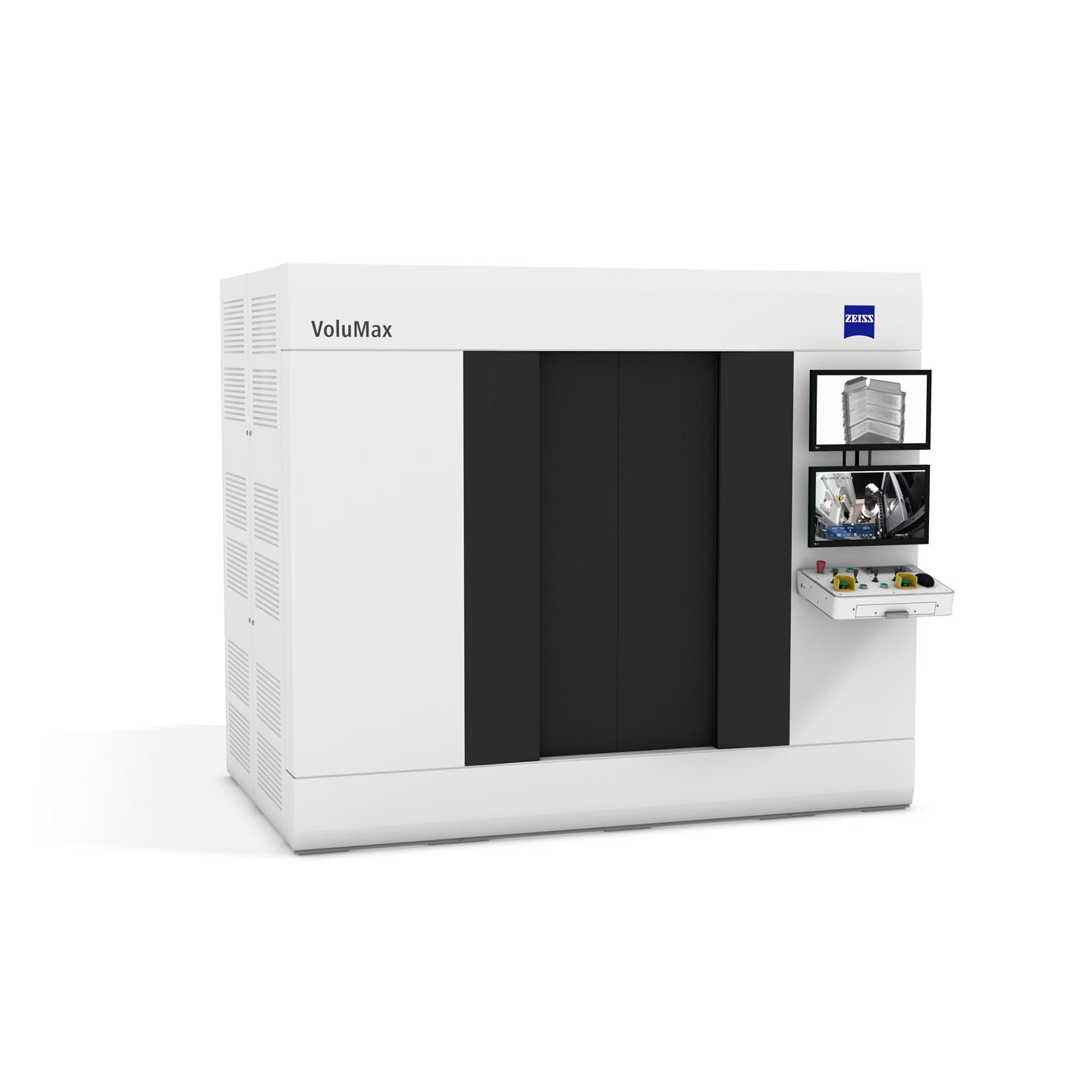

ZEISS VoluMax 9 titan

Erős, teljes körű megoldás hatékony munkafolyamatokhoz

A ZEISS VoluMax 9 titan egyesíti a nagy teljesítményű fejlett technológiát a maximálisan az egyszerű használhatósággal kezelhetőséggel. A 450 kV-os csőfeszültséggel és 1500 W-os teljesítménnyel felszerelt CT-rendszer figyelemre méltó behatolási penetrációs erővel rendelkezik, és megbízhatóan észleli a hibákat a nagy sűrűségű alkatrészekben és az összetett, többféle anyagból készült részegységekben egyaránt.
A teljesen integrált ZEISS INSPECT X-Ray szoftver lehetővé teszi a felhasználók számára, hogy a letapogatás kalibrálásától a jegyzőkönyv létrehozásáig egyetlen szoftverben végezzék el a feladatokat.

  • Reliable inspection of dense materials and complex assemblies
  • Compact design ensures the smartest use of the available space
  • One-stop software solution for a seamless workflow

Felhasználóbarát CT csúcsgép

A ZEISS VoluMax 9 titan nemcsak a 450 kV-os teljesítményt ötvözi a kiemelkedően könnyű használhatósággal kezelhetőséggel, hanem a piacon a maga nemében a legkompaktabb és legrobosztusabb rendszer is. Tágas belső terében akár 590 x 700 mm méretű és akár 60 kg súlyú alkatrészek is elhelyezhetők, a 3k-s detektornak és az 1500 W-os teljesítménynek köszönhetően pedig a rendszer kiváló behatolási penetrációs erővel rendelkezik – mindez pedig kulcsfontosságú a nagyméretű és tömör komponensek kezeléséhez.

Teljesítmény, minőség és könnyű használhatóság

Az előnyök rövid bemutatása

A ZEISS VoluMax 9 titan különböző hatékonysági és minőségi követelményeket támasztó alkalmazások széles skáláját kezeli. Számos iparágban megbízható eszközt kínál a nagysűrűségű alkatrészek következetes hibavizsgálatának elvégzésére.

A teljesen integrált ZEISS INSPECT X-Ray szoftverrel a felhasználók a letapogatás kalibrálásától a jegyzőkönyv létrehozásáig el tudják végezni a feladatokat. Ez a szoftver végigvezeti a teljes munkafolyamaton azokat, akik az ipari komputertomográfok kezelésében még járatlanok és kiváló eredményeket hoz a hibák vizsgálatában, valamint az egyes alkatrészek összeszerelésének ellenőrzésében. Különböző funkciói megkönnyítik a fő röntgenkomponensek állapotának meghatározását, a CT-vizsgálat megfelelő paramétereinek azonosítását, a rekonstruált térfogat kinyerését, a 3D-s nézetek azonnali fogadását, valamint a legfontosabb kiértékelések elvégzését.

  • Kompakt intelligens kialakítás

    A kis helyigényű gép, a kabinba integrált kezelőpult és a továbbfejlesztett mozgatórendszer mind hozzájárulnak a kiemelkedő rugalmassághoz. Mivel a generátorok közvetlenül a rendszerbe vannak beépítve, nem igényelnek további helyet. Ez a kompakt, mégis tágas rendszer akár 590 x 700 mm méretű alkatrészeket is képes kezelni, így biztosítva a rendelkezésre álló hely leggazdaságosabb kihasználását.

  • Stabil megoldás

    Ez az erős, nagy teljesítményű készülék még a nagy kihívást jelentő üzemeltetési környezetekben is hosszú üzemi élettartamot és minimális állásidőt biztosít. A generátor és a mozgató is a ZEISS saját fejlesztése és házon belüli gyártása, ami hangsúlyozza a kiváló minőségű alkatrészek iránti elkötelezettséget és általánosan javítja a termelékenységet.

  • Kiváló ZEISS szolgáltatás

    A ZEISS kiváló hardver- és szoftverszolgáltatások egész sorát kínálja, így a karbantartási igényt alacsonyan tartja, ugyanakkor szükség esetén gyors támogatást is nyújt. Anyanyelvi szerviztechnikusokból és oktatókból álló csapataink 25 országban állnak készen a bevetésre.

  • A befektetés gyorsan megtérül

    A nagy teljesítményű röntgencsőnek és a rendkívül érzékeny szcintillátorral ellátott detektorának köszönhetően a ciklusidők minimálisra csökkennek. A gyorsabb letapogatások scannelések, a robusztus kialakítás és a magas minőségi normák minőséggel szemben támaszott magas elvárások gyors megtérülést tesznek lehetővé a ZEISS VoluMax 9 titan felhasználói számára.

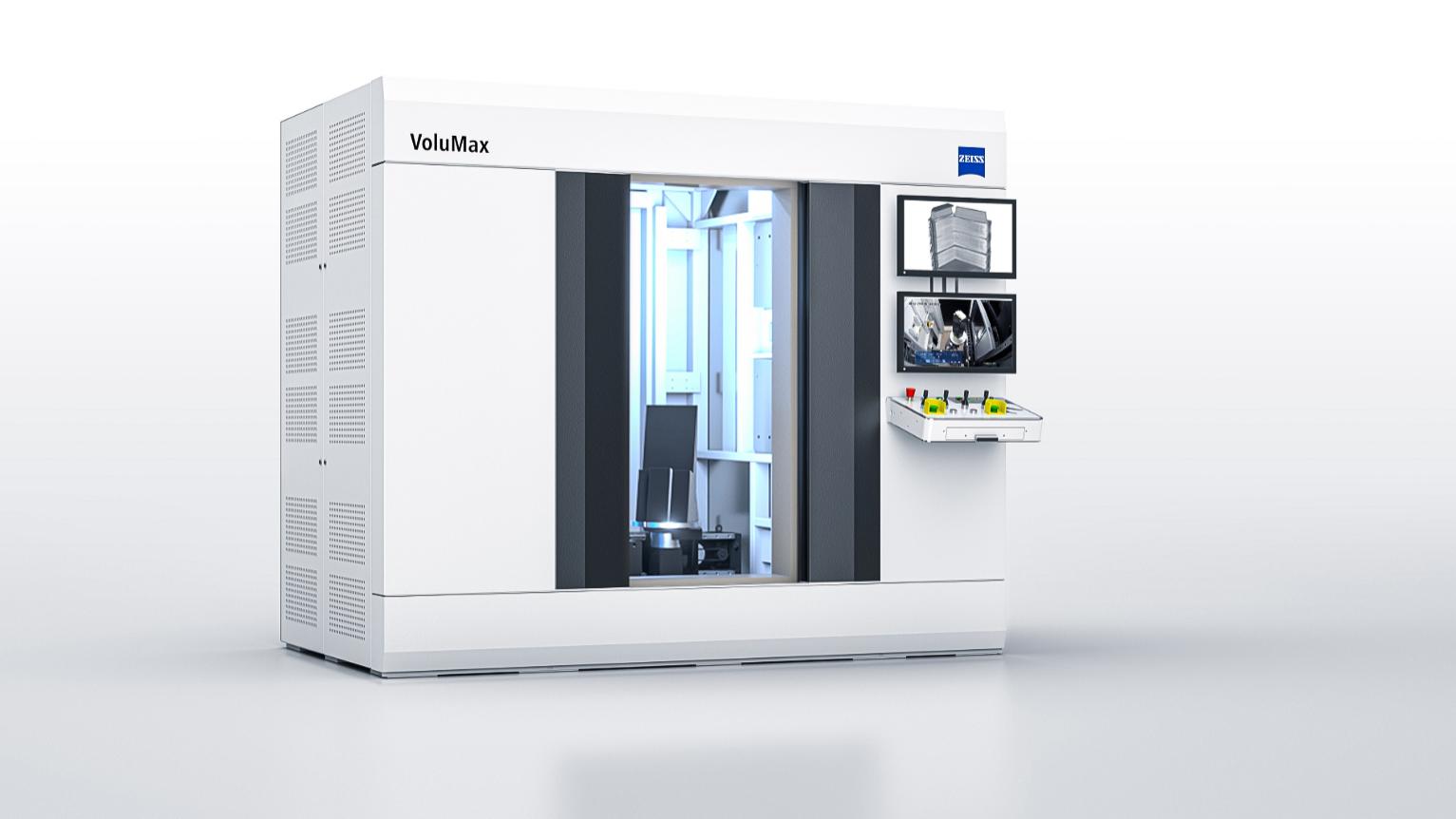

  • Könnyű betöltés

    A széles elektronikus tolóajtók lehetővé teszik a nagy méretű alkatrészek egyszerű kezelését, míg az automatikus tengelypozicionálás elősegíti a kényelmes be- és kirakodást. Ez az ergonomikus kezelés nagyban hozzájárul a kényelemhez és a könnyű használathoz.

  • Felhasználói biztonság

    A ZEISS márkához eredendően kapcsolódó magas szintű biztonsági szabványoknak és alkatrészminőségnek megfelelően tervezett gép biztonságos és magától értetődő felhasználói élményt nyújt.

Precíziós folyamatok a kihívást jelentő iparágakban

A jellemző alkalmazások áttekintése
  • Új energiaforrású járművek (NEV)

    Akkumulátormodul

    A ZEISS VoluMax 9 titan nagy megbízhatósággal végzi a több különböző anyagból készült szerelvények, például az akkumulátormodulok vizsgálatát. A sugárkeményedési műtermékek artifact-ok kiküszöbölésével jobb minőségű és gyorsabb szkenneléseket biztosít, jobb detektálhatósággal.

  • Új energiaforrású járművek (NEV)

    Állórész

    A felhasználók számára előnyös a 10-15 perces gyors letapogatási idő, a kb. 100 μm-es felbontás, az alacsony zajszint és a műtermékek artifact-ok alacsonyabb száma. A ZEISS VoluMax 9 titan kiváló teljes körű megoldás a hegesztési területek porozitásának kimutatására az állórészek minőségbiztosítási folyamatában. A ZEISS VoluMax 9 titan az opcionális ZADD szegmentálószoftverrel kombinálva az érintkezőtüskékben lévő pórusok AI-alapú automatizált felismeréséhez páratlanul egyszerű kezelhetőséget és a kritikus pórusok stabilitását biztosítja.

  • Repülőgépipar és űrrepülés

    Turbinalapátok

    A ZEISS VoluMax 9 titan biztosítja a tömör anyagok vizsgálatához szükséges nagyfeszültséget és teljesítményt. Lehetővé teszi a belső struktúrák hibaelemzését minden lépésnél, és megbízhatóan kimutatja a porozitást olyan alkatrészekben, mint a turbinalapátok vagy a ventilátorlapátok.

  • Elektronika

    Fúvómotor

    A ZEISS VoluMax 9 titan biztosítja az összetett, több fémből álló szerelvények vizsgálatához szükséges megbízhatóságot. Képes felismerni a motorban lévő rézhuzalokat, és más komponensek egyértelmű felismerését is elvégzi – méghozzá kiváló felbontásban.

A kompakt és robusztus ZEISS VoluMax 9 titan rendszer a felhasználóbarát kezelése mellett további jellemzőkkel is rendelkezik, amelyek biztosítják a magas szintű teljesítményt. Ha további betekintést szeretne nyerni a termék kiemelt elemeibe, kattintson az alábbi képen a kék pontokra.

Kiemelkedő termékjellemzők

Kiemelkedő helyszíni minőségellenőrzés és nagy teljesítményű minőségügyi labor Kiemelkedő atline- és mérőszoba teljesítmény
450 kV-os röntgencső

Az 1500 W-os teljesítmény biztosítja a nagy méretű tömör alkatrészek letapogatásához szkennelését és a gyors ciklusidők eléréséhez szükséges behatolási penetrációs erőt.

Rendszer/alkatrész térfogatarány

Elegáns, mégis tágas, van hely az akár 590 x 700 mm méretű alkatrészek számára – mint az akkumulátormodulok vagy a ventilátorlapátok

3k-s detektor

A 3072 x 3072 pixeles síkpanel-detektor nagy felbontású kivetítéseket garantál a nagy pontosságú elemzéshez.

Kompakt méretek

Mindössze 2750 x 2350 x 1750 mm-es méretével (generátorokat is beleértve) kategóriájának legkisebb befoglalóméretű rendszere, szinte bármilyen működési környezetbe beilleszthető.

Kezelőpult a kabinon

A rendszer kabinjába integrált kezelőpult növeli a könnyű kezelhetőséget és helyet takarít meg, mivel nincs szükség kiegészítő asztalra.

Szoftverintegráció

A ZEISS INSPECT X-Ray rendszerrel való tökéletes együttműködés mindenre kiterjedő lefedettséget garantál a kalibrálástól a jegyzőkönyvezésig.

Adatminőség

Az automatizált 3D-s letapogatási scannelési folyamat és a szoftver utófeldolgozó algoritmusai kiváló minőségű adatokat biztosítanak, lehetővé téve a pontos elemzést.

Rugalmasság és automatizálás a ZEISS INSPECT X-Ray segítségével

A ZEISS INSPECT X-Ray teljes körű megoldásként kezeli a rendszer működését, a CT-térfogat rekonstruálását, a kiértékelést és az adatok naplózását. A rendszer könnyű használhatósága lehetővé teszi, hogy a kezelők széles köre – a K+F-től a gyártásig – a rugalmasság új szintjét érje el.

Műszaki adatok

Méretek (szélesség x magasság x mélység)

2750 mm x 2350 mm x 1750 mm

A rendszer tömege

13 500 kg

Csőfeszültség

450 kV, 3,3 mA

Pixeltávolság

139 μm

Síkpanel-detektor

3072 x 3072 px

Max. munkadarabméret

Ø 590 x 700 mm

Max. alkatrészsúly

60 kg

Alkalmazási területek:
Akkumulátormodulok, állórészek, lapátok, elektromos szerelvények


Vizsgálati jellemzők:
Tömör anyagok roncsolásmentes vizsgálata és minőségbiztosítása

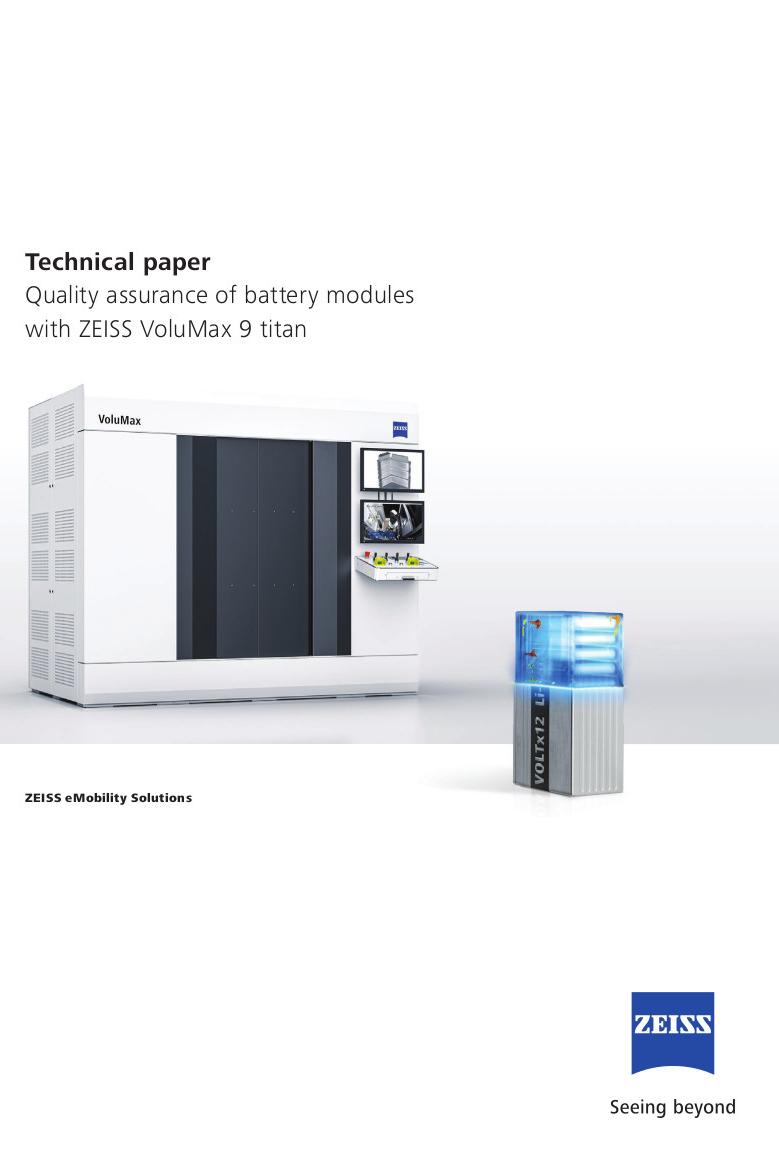

Többletértéket keres a tömör anyagok letapogatásakor scannelésekor?
