ZEISS CORRELATE

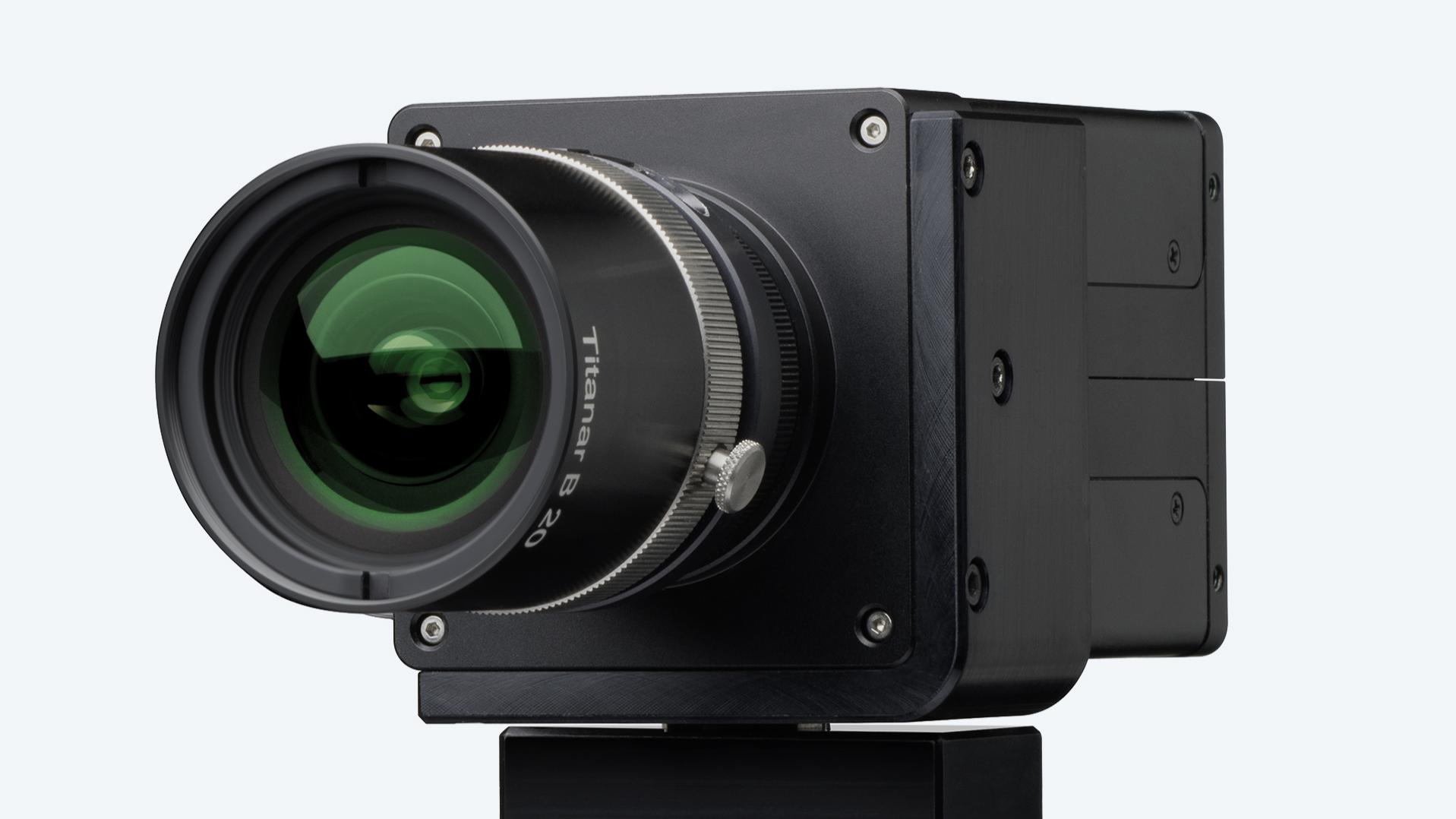

A ZEISS CORRELATE integrált kameravezérlő és felvételkészítő funkciót kínál a GenICam szabványnak megfelelő USB 3-as kamerákhoz. Ezzel minden rendelkezésére áll ahhoz, hogy elkezdje a 2D-s digitális képkorrelációt és a 2D-s pontkövetést. 2D-s képfelvétel és az adatok kiértékelése, beleértve a jegyzőkönyvezési funkciókat is.

A ZEISS CORRELATE különböző funkciókat tartalmaz a mérési adatok összehangolásához. Ezek többek között a következők: 3-2-1 transzformáción alapuló illesztés, geometriai elemeken vagy 3D-s koordinátákon alapuló illesztés, helyi koordinátarendszerben történő illesztés, referenciapontok használatával történő illesztés és különböző leginkább megfelelő eljárások, például globálisan leginkább megfelelő és helyi leginkább megfelelő. Ezenkívül a Transzformálás komponensek szerint funkció segítségével merevtest-mozgáskompenzáció is végezhető. A merevtest-mozgáskompenzációval egy referenciakomponens viszonylagos elmozdulását elemzik egy másik komponenshez viszonyítva. A referenciakomponens a 3D-s térben fix referenciaként szolgál.

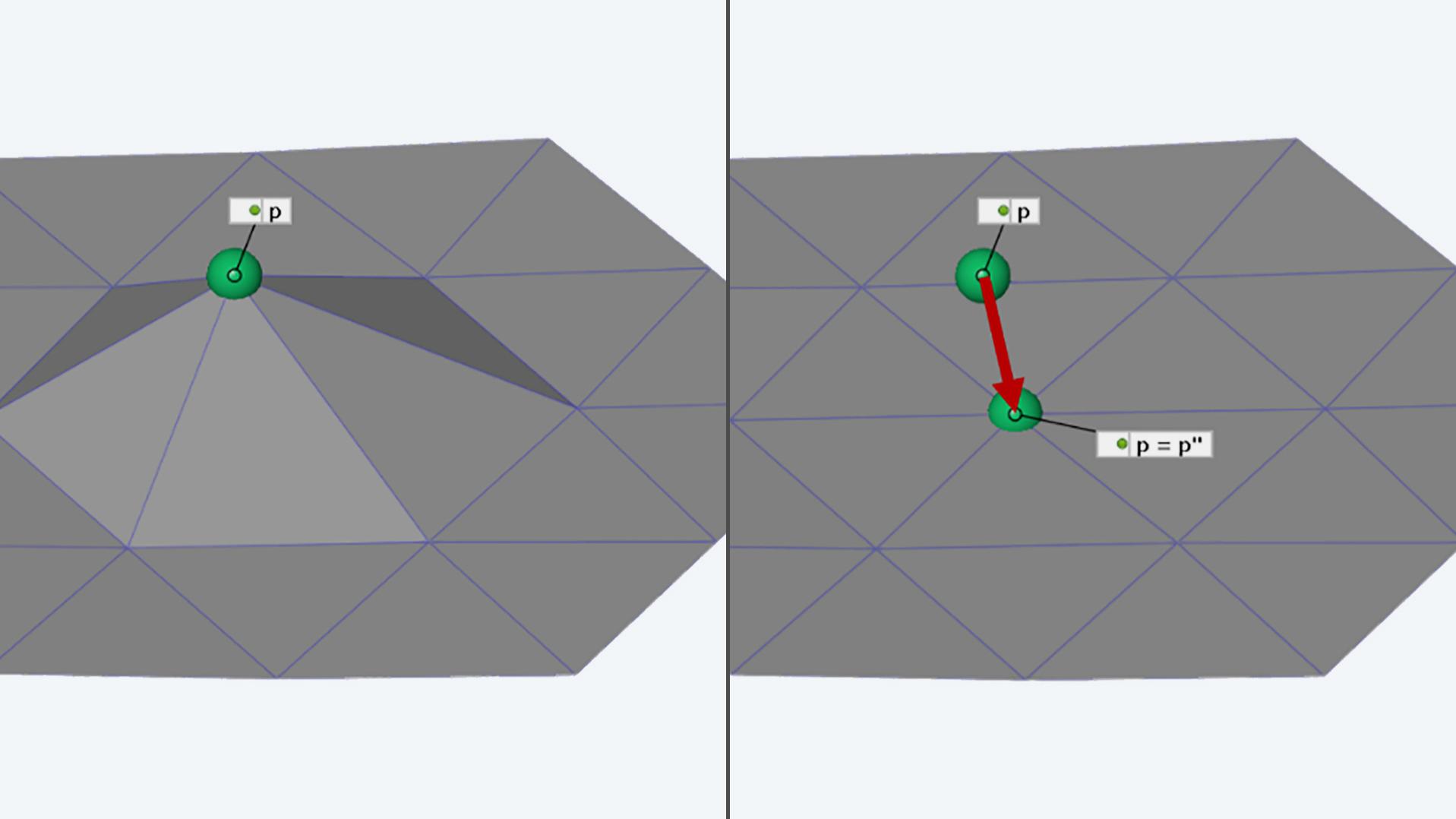

Az ARGUS 3D-s koordinátahálóiban a kiugró mérési értékek felismerésére és kivágásra szolgáló intelligens algoritmusnak köszönhetően a 3D-s mérési adatokban előforduló kellemetlen foltokat és réseket elfelejtheti.
A kiugró mérési értékeket a ZEISS CORRELATE automatikusan felismeri és korrigálja: így még pontosabb és gyorsabb a kiértékelés és a jegyzőkönyvkészítés az ARGUS-ban.

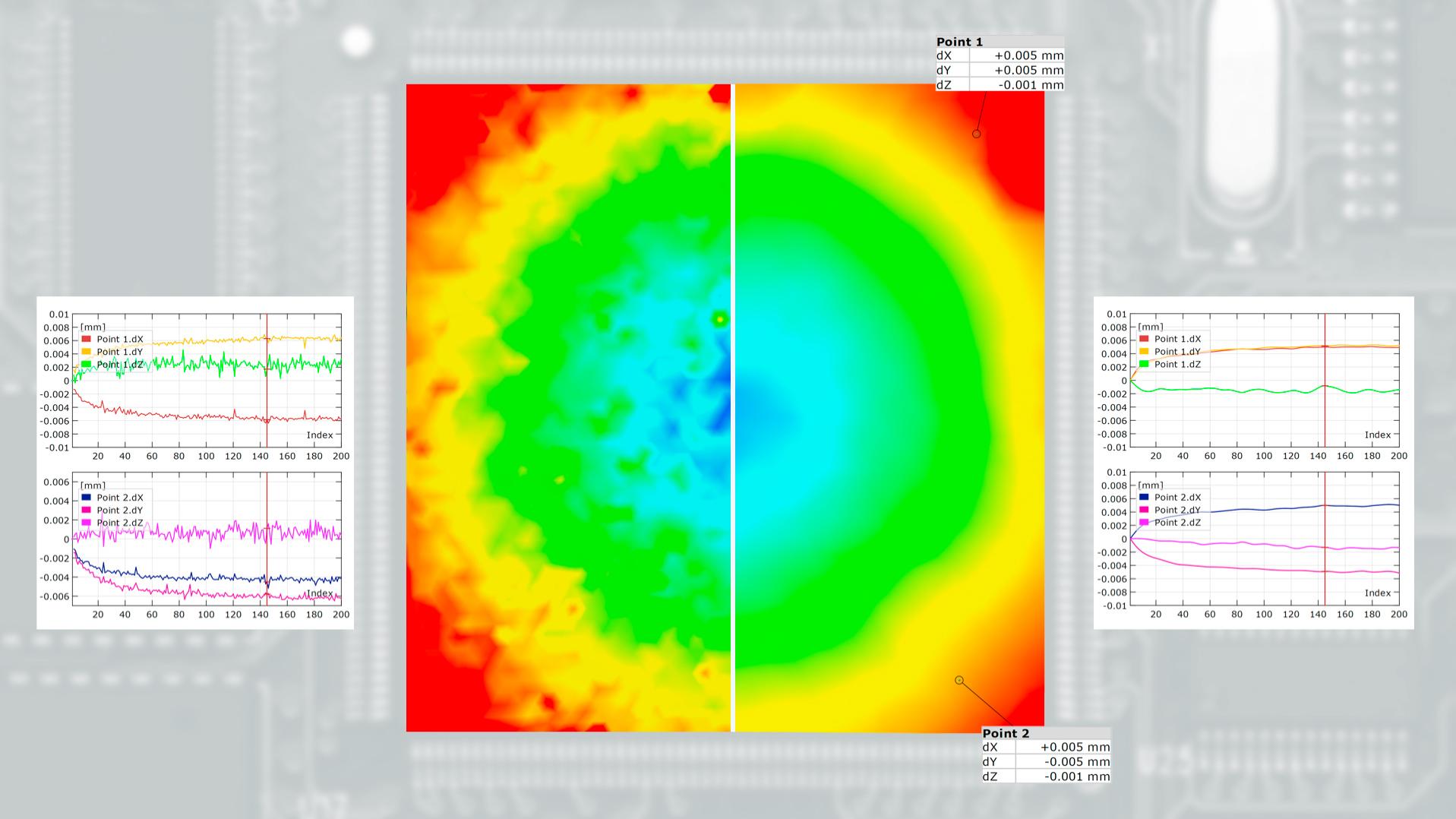

Ez a funkció lehetőséget nyújt ARAMIS projektben lévő koordináták időbeli szűrésére (felület, felületelempont és pontkomponens esetében áll rendelkezésre). Ez lehetővé teszi, hogy még nagyobb pontosságot érjen el a nyúlás és elmozdulás mérésénél, valamint jelentősen csökkentse az olyan zavaró tényezők hatását, mint a hőáramlás vagy Moiré-hatás okozta turbulens légáramlás.

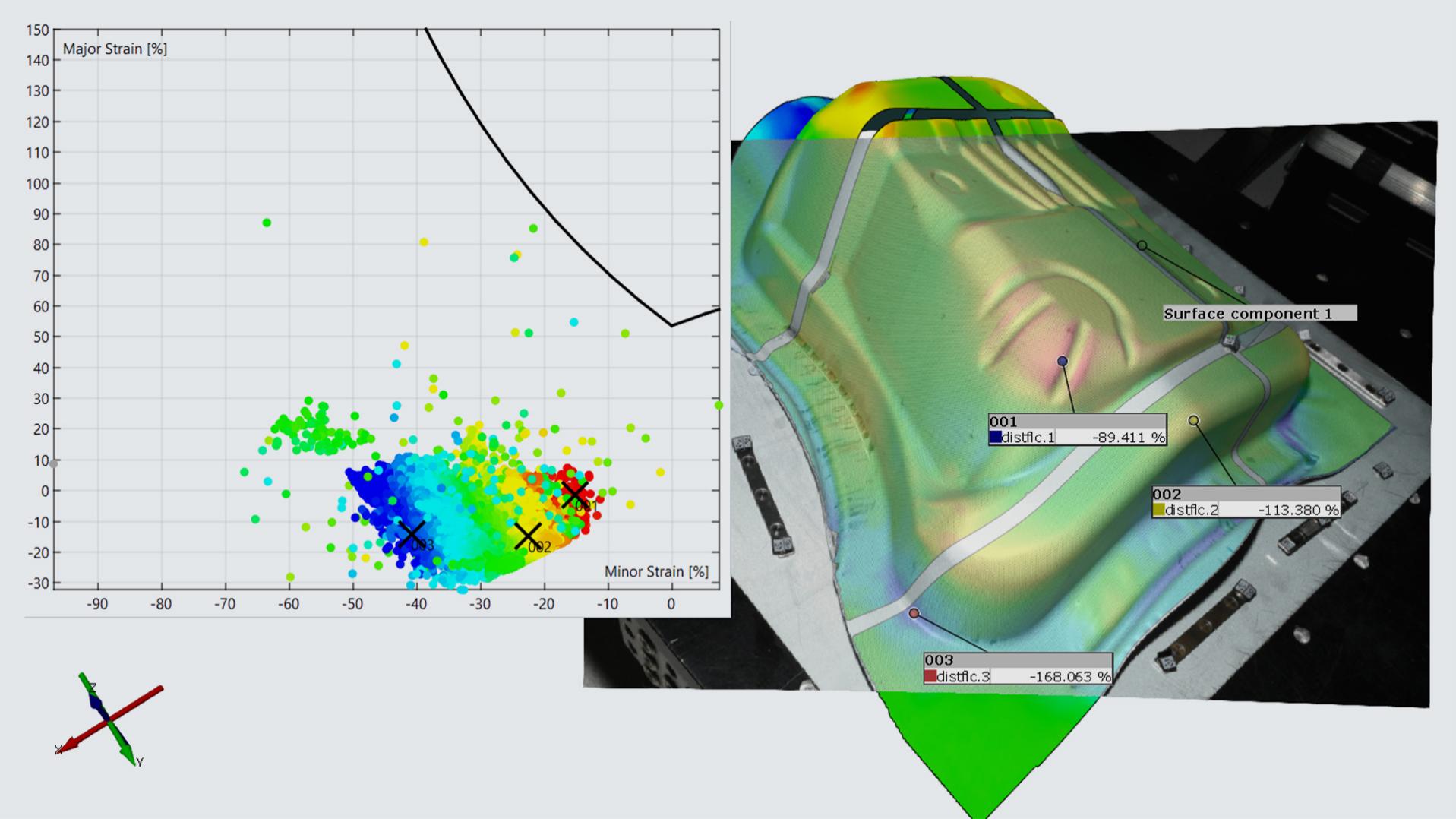

Az alakításelemzés lemezalakítási folyamatok irányításához használatos. Az alakításelemzés során a Nakajima-tesztsorozatból kapott alakítási határgörbét kombinálják a fémlemez alkatrész alakítási állapotának ARGUS rendszerekkel történő mérésével. Az adatválasztó lehetővé teszi az alakítási helyzet gyors elemzését.

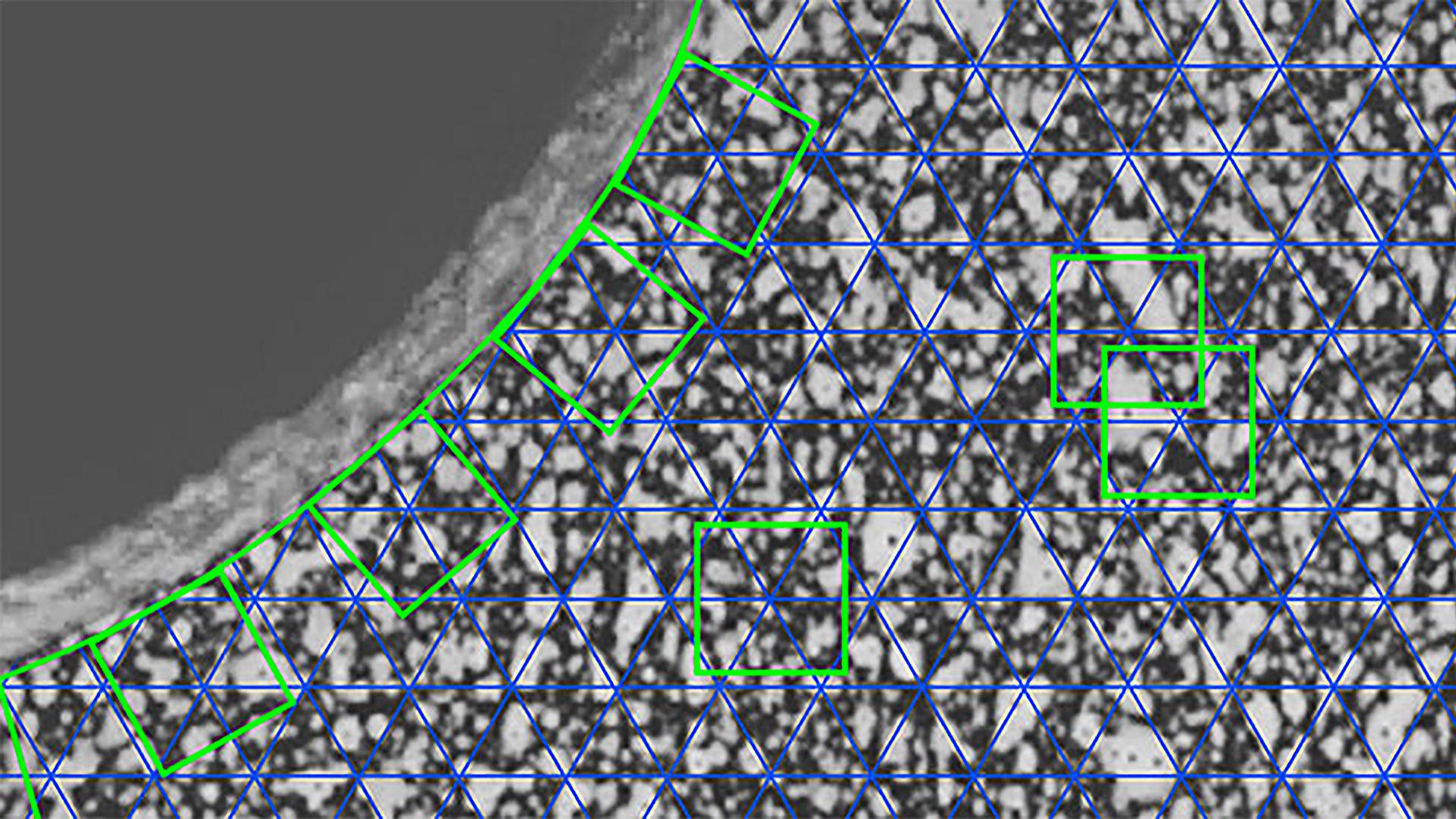

A digitális képkorreláció (DIC) egy optikai, érintésmentes módszer 3D-s koordináták mérésére, a 3D-s térben történő elmozdulás és alakváltozás kiértékelésére, valamint a felületi nyúlás meghatározására. A véletlenszerű kontrasztmintázatokat 3D-s koordináták pixel alatti pontosságú mérésére használják.

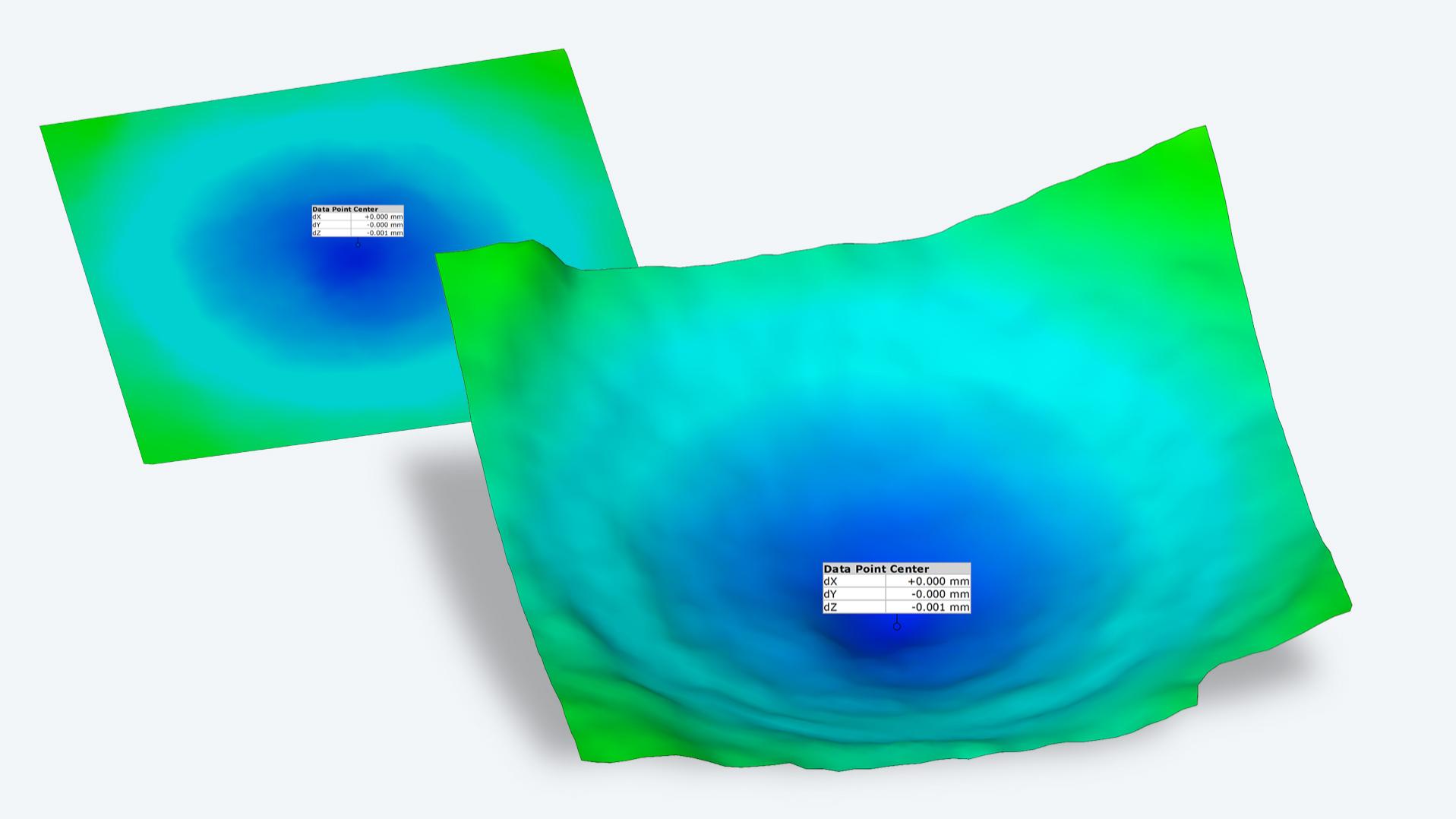

A ZEISS CORRELATE képes az alakváltozásokat, például tágulásokat, horpadásokat, dudorokat és hornyokat a 3D-s nézetben eltúlzottan, és ezáltal képszerűen megjeleníteni. A skaláris értékek ennek megfelelően átalakíthatók egyfajta színtérképpé, ami megkönnyíti a 3D-s mérési értékek minőségi elemzését.

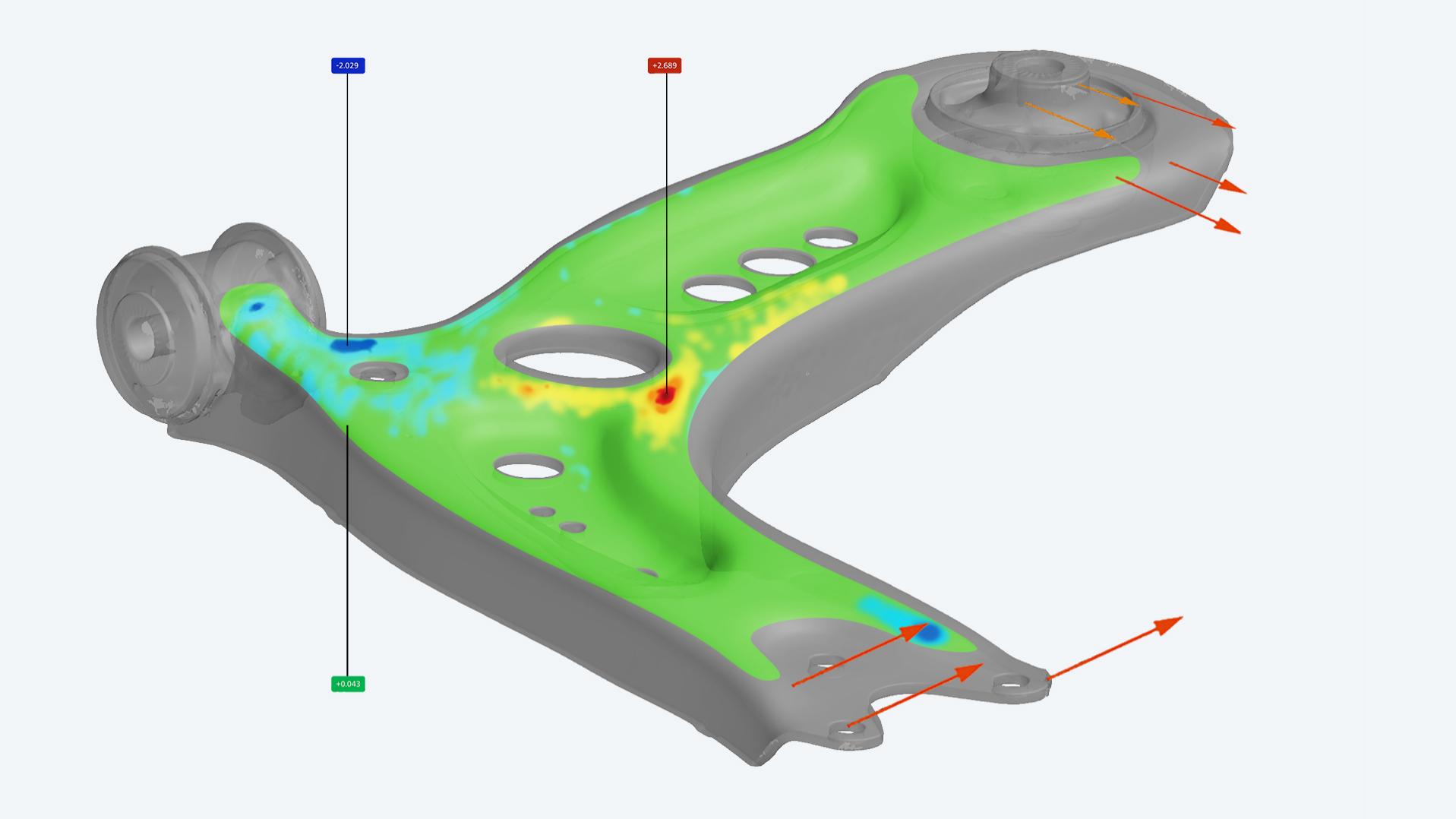

A szoftver lehetőséget nyújt teljes mérési tartományra kiterjedő és pontalapú mérési eredmények kiértékelésére. A teljes mérési tartományra kiterjedő mérési eredmények, például nyúláseloszlások méréséhez véletlenszerű kontrasztmintázatot alkalmaznak a próbadarabon. A pontalapú mérések esetében referenciapont-jelölőket használnak. A próbadarabon lévő referenciapont-jelölőket a szoftver automatikusan felismeri, és megjeleníti a mért 3D-s koordinátákat. Lehetőség van arra, hogy a teljes mérési tartományra kiterjedő és a pontalapú kiértékelési módszert egy mérésen belül együttesen alkalmazzák. Mindkét módszer esetében a szoftver olyan adatokat szolgáltat, mint a nyúlás, a 3D-s alakváltozások és a 3D-s elmozdulások.

A ZEISS CORRELATE számos interfésszel rendelkezik az általános fájlformátumok, például ASCII, STL, PSL, PL és CT-adatok importálásához. Például ASCII-fájlok importálásával beolvashatók a 3D-s pontfelhők létrehozásához szükséges koordináták, vagy a vizsgálóberendezés erőértékei is szinkronizálhatók a projektfázisokkal.

A ZEISS CORRELATE segítségével a folyamatban lévő 2D-s mérés során az előre meghatározott eredményértékek, például nyúlásértékek kiszámíthatók és élőben megjeleníthetők. Ez lehetővé teszi a mérés előrehaladásának ellenőrzését, és közvetlen visszajelzést ad a felhasználó számára.

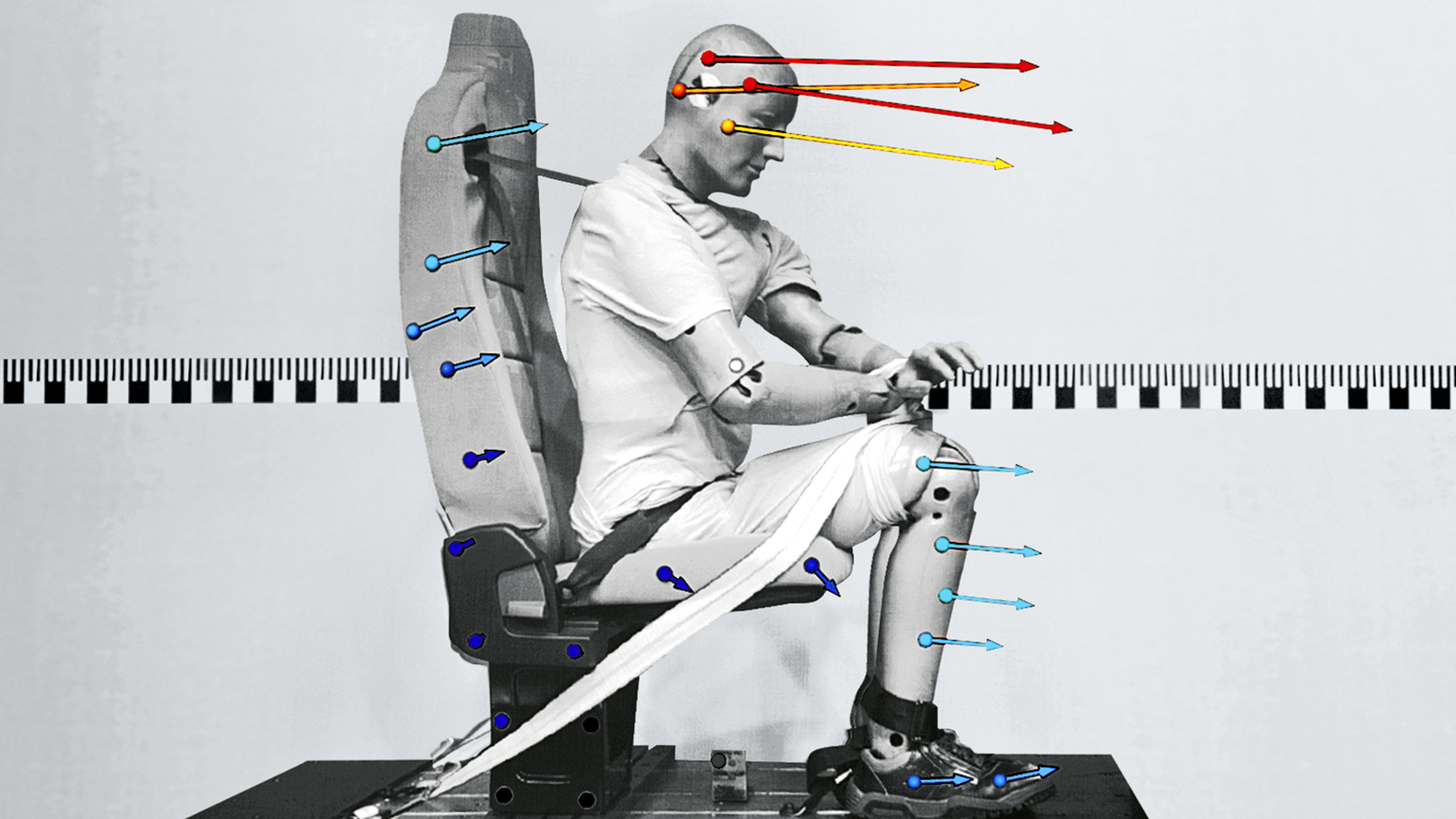

3D-s koordináták pontalapú méréséhez és a dinamikus vagy (kvázi-)sztatikus vizsgálatok időbeli követéséhez a mérendő tárgyak ultrakönnyű mérési céljeleket kapnak. Minden egyes mérési céljel 3D-s koordinátáit fotogrammetriai módszerekkel mérik, pixel alatti pontossággal. Mérés során a pontkövető módszer kombinálható a digitális képkorrelációs módszerrel. Több mérési céljel csoportosítása jellegzetes konstellációkat hoz létre, amelyeket a szoftver képes nyomon követi az időben. Ezért a képfeldolgozás végén az egyes mérési céljelek koordinátái, elmozdulásai, sebességei és gyorsulásai rendelkezésre állnak a kiértékeléshez.

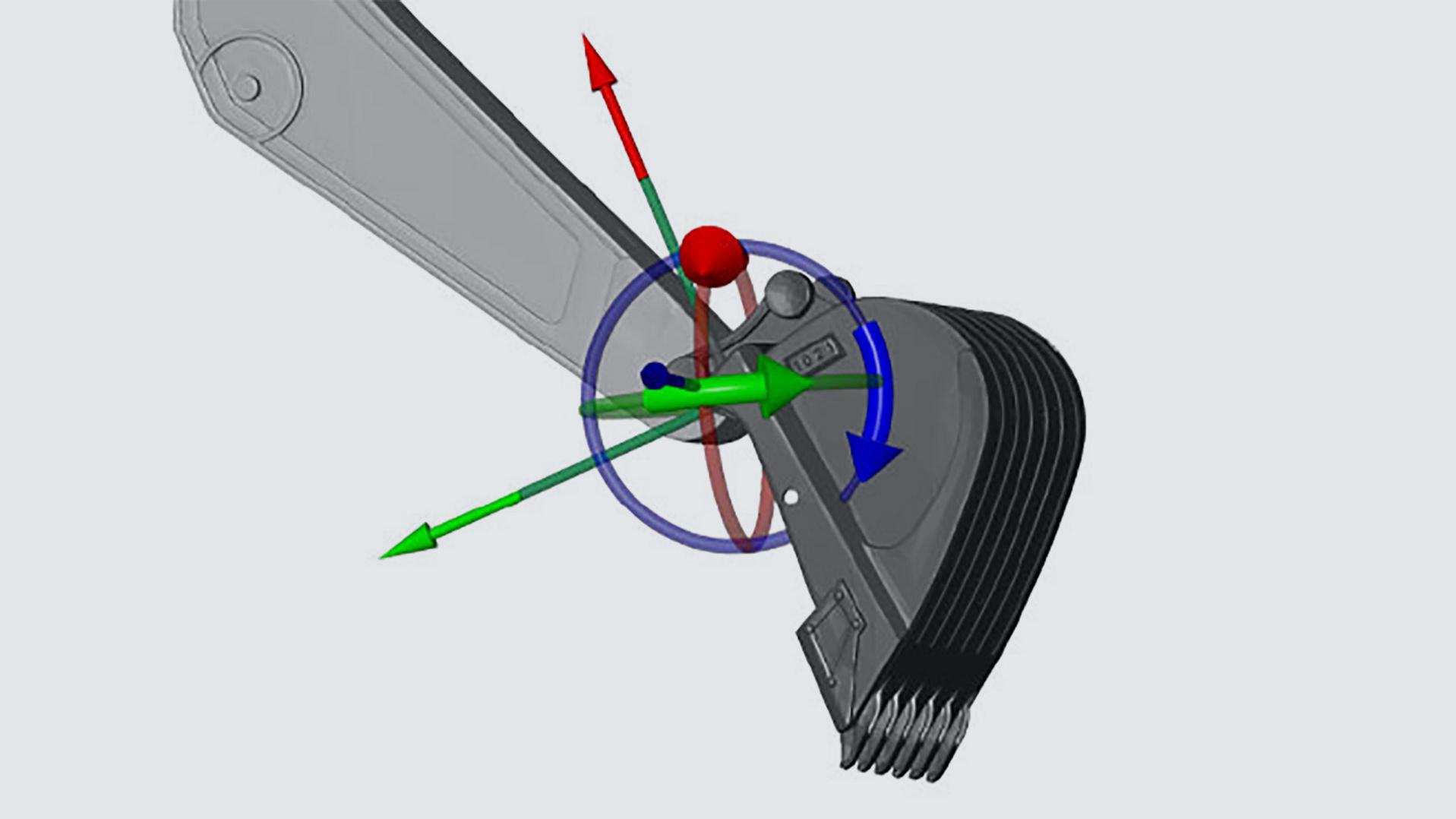

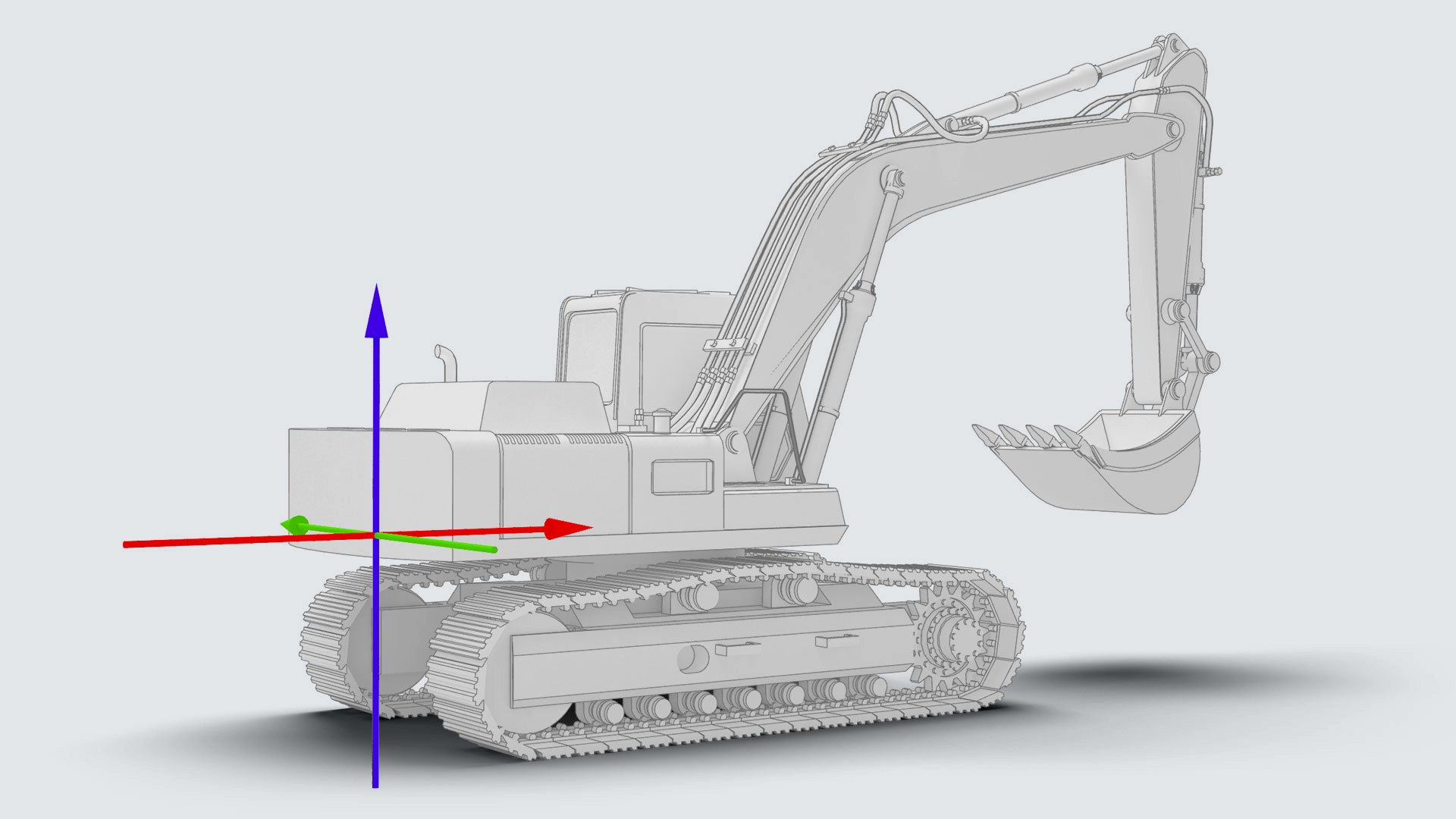

A ZEISS CORRELATE szoftverben helyi koordinátarendszerek definiálhatók és pontcsoportokhoz rendelhetők. Ennek eredményeképpen a helyi koordinátarendszerek együtt mozognak a pontcsoportokkal, és lehetővé teszik a 6 szabadságfokú (6DoF) elemzést. A 6DoF-elemzés a pontcsoportok egymáshoz viszonyított transzlációs és rotációs mozgásainak, vagy a térbeli összes irányban történő abszolút elmozdulásoknak a meghatározására szolgál.

A teszteredmények cseréje kollégák, különböző részlegek és ügyfelek között prezentációk és további megbeszélések céljából: A ZEISS CORRELATE a jegyzőkönyvező moduljával támogatja Önt. Ez a modul nyomtatásra kész dokumentációt és teljesen animált PDF-exportokat kínál. Az eredmények jobb megjelenítése és a jobb megértés érdekében a teljes projektfájlok átemelhetők és megtekinthetők az ingyenes ZEISS CORRELATE szoftver 3D-s felhasználói felületén.

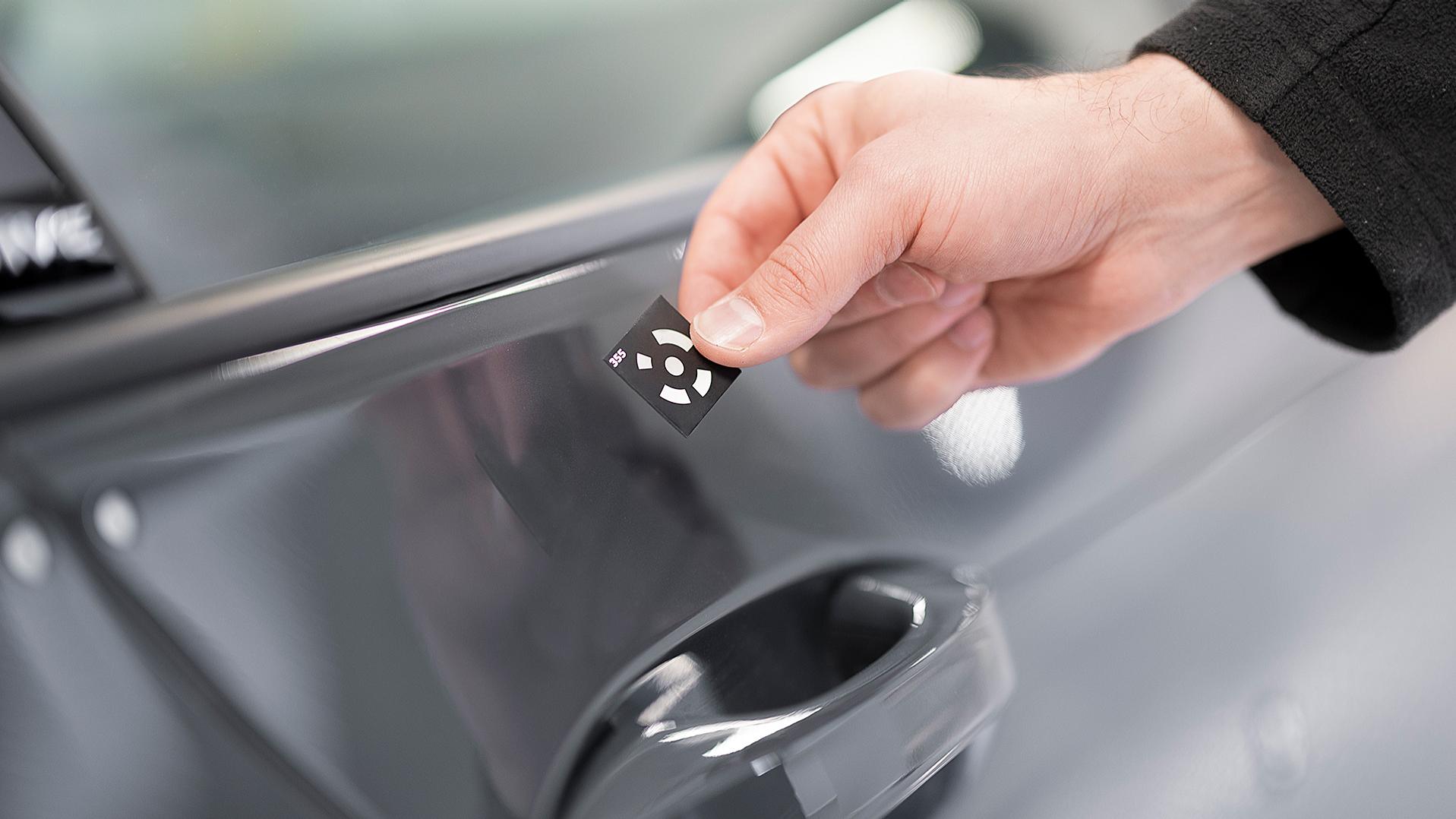

A ZEISS CORRELATE lehetővé teszi az egyes mérési pontok követését és a 3D-s elmozdulás, sebesség és gyorsulás kiértékelését. Ezzel a funkcióval mostantól három kódolt mérési céljel helyett már csak egyet kell alkalmaznia egy 3D-s koordináta mérési értékének rögzítéséhez, valamint az elmozdulás, a sebesség és a gyorsulás kiértékeléséhez ennél a pontnál. Ez tárhelyet takarít meg, és segít olyan helyzetekben, ahol mérési céljeleket nem lehet egyszerűen alkalmazni. Ezenkívül az egyes mérési pontok nyomon követése segíthet időt megtakarítani a mérés előkészítése során.

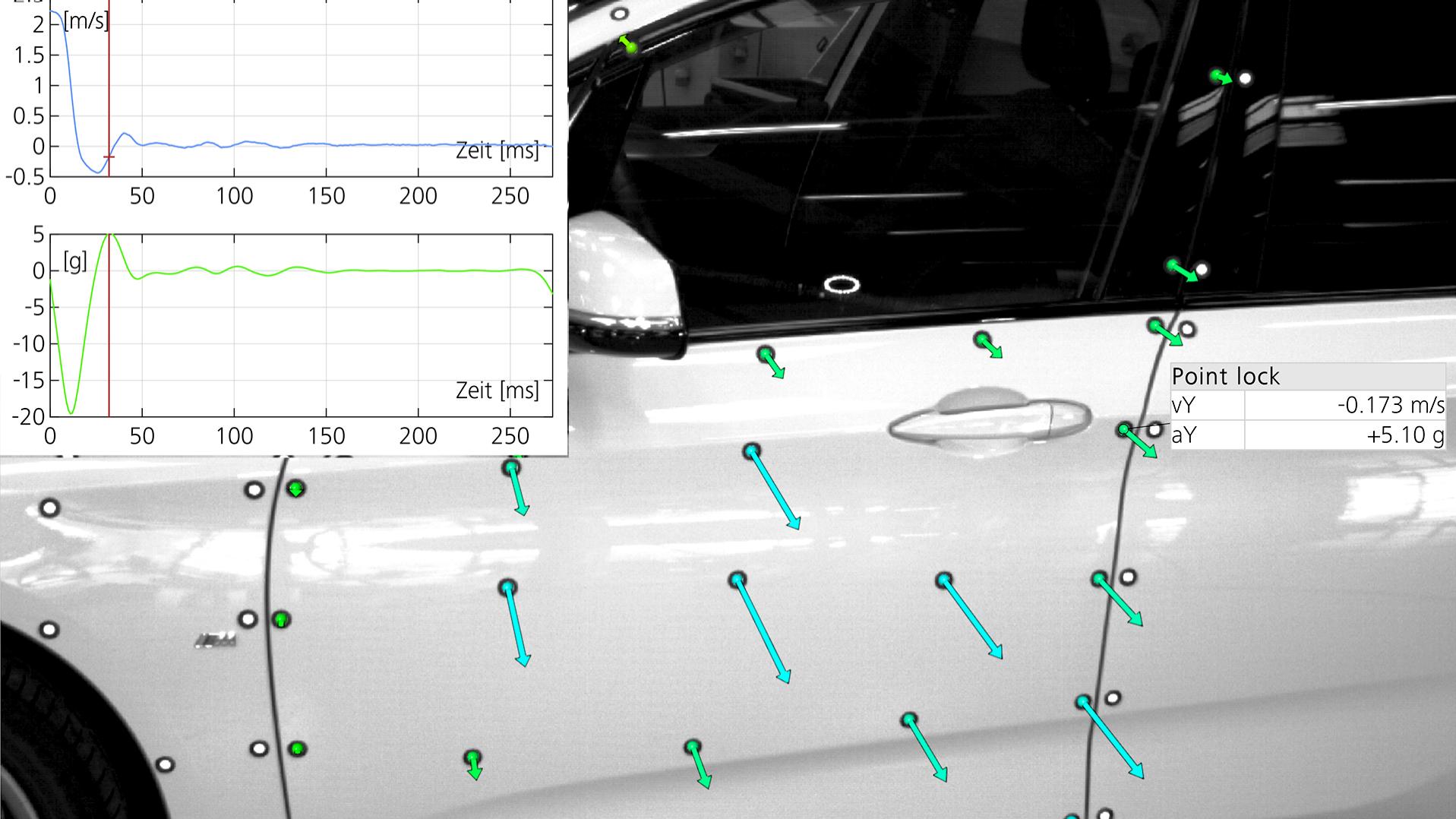

A ZEISS CORRELATE sebesség- és gyorsulás-ellenőrzésekkel elemzi, hogy az egyes elemek milyen gyorsan mozognak az előző és a következő szakaszban elfoglalt helyzetükhöz viszonyítva. Az általános gyorsuláson kívül ellenőrizheti az ívelt pályához érintőlegesen mért gyorsulást is. A szoftver lehetőséget nyújt a kör alakú pályán a kör középpontjához viszonyított gyorsulás ellenőrzésére is.

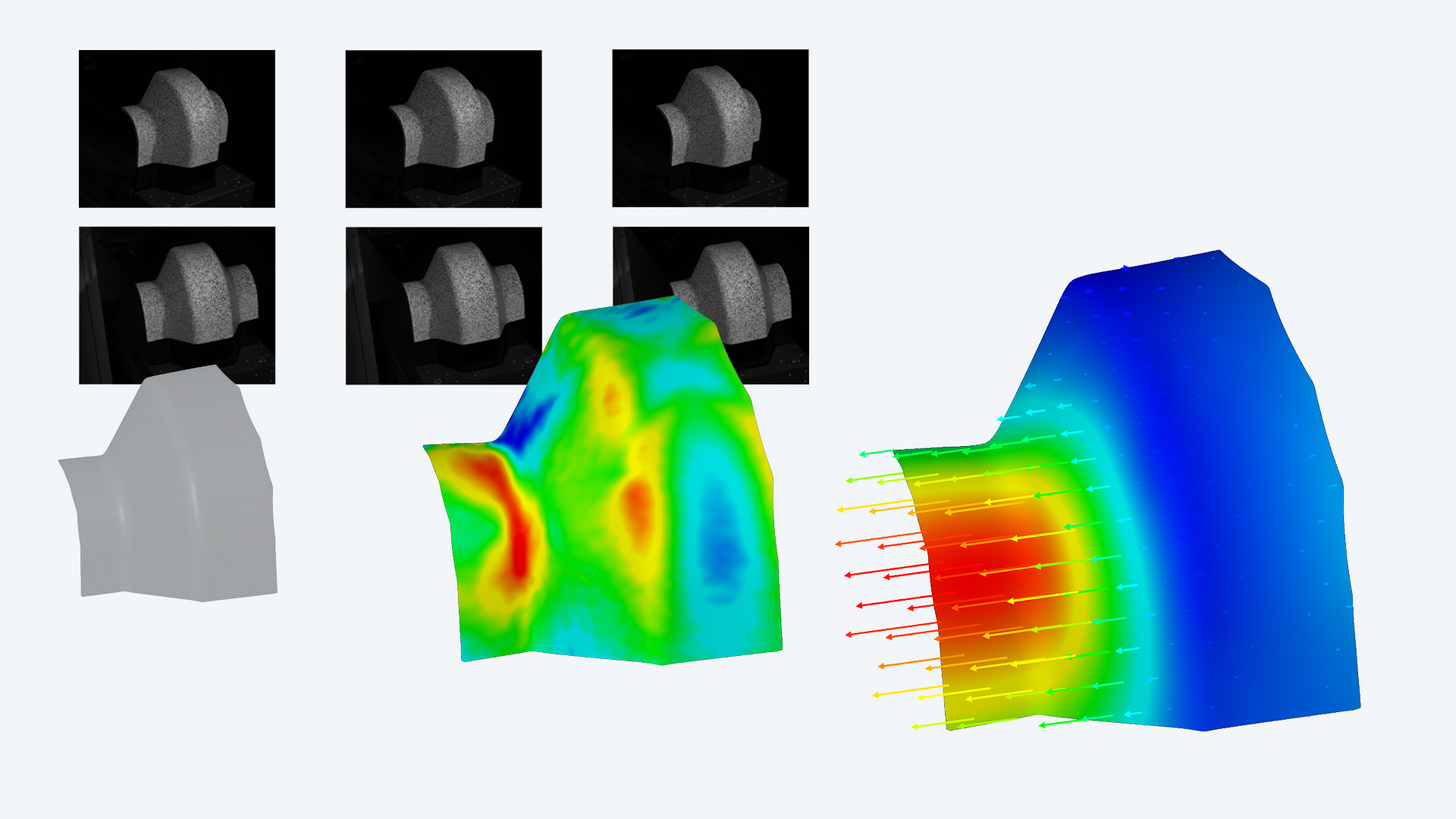

A szoftver a teljes felületen és meghatározott pontokon mért 3D-s koordinátájú adatokból kiszámítja az alakváltozási értékeket, például a nagyobb és kisebb nyúlást vagy az X- és Y-irányú nyúlást. Az egyes mérési pontokból pontcsoportok, úgynevezett komponensek határozhatók meg. A szoftver a teszt teljes időtartama alatt képes azonosítani a pontcsoportokat. Ez lehetővé teszi az elmozdulások, sebességek és gyorsulások pontos kiszámítását 3D-ben. Továbbá a pontcsoportok felhasználhatók a merevtest-mozgások kompenzálására. Így lehetőség van a mozgások 3D-s térben történő elemzésére egy pontcsoporttal, mint rögzített referenciával.

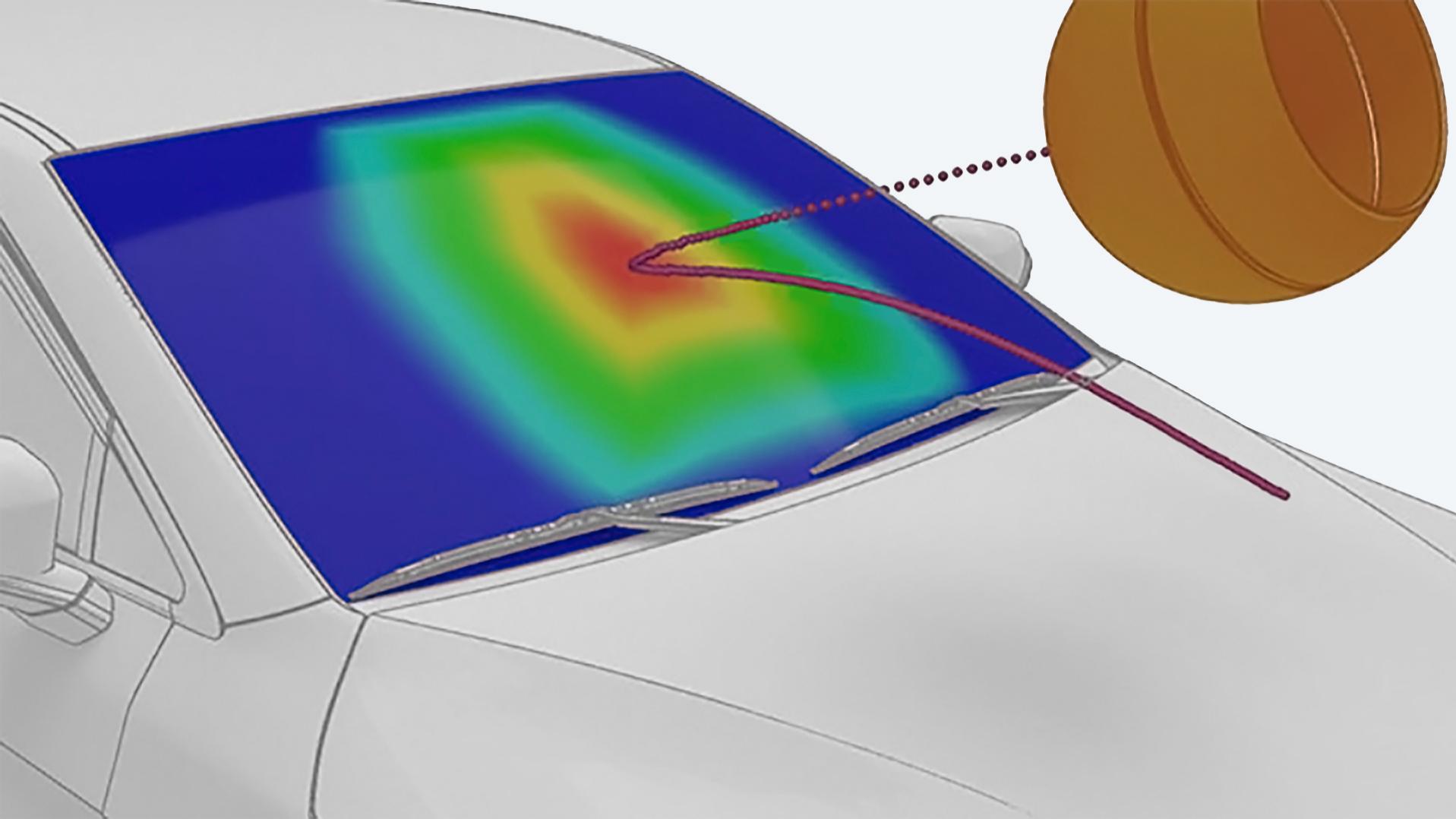

A pálya funkció segítségével megjeleníthetők az egyes pontok, pontcsoportok, helyi koordinátarendszerek és szerkezeti elemek pályái. A pálya a kiválasztott elemek helyét mutatja a mérés teljes időbeli lefolyása alatt. Így a vizsgált tárgy mozgásgörbéje elemezhető és megjeleníthető. A mozgásgörbe a szoftverben további kiértékelési lépésekhez is rendelkezésre áll, egyebek mellett a pálya használatával illeszkedő geometriák, például körök alakíthatók ki.

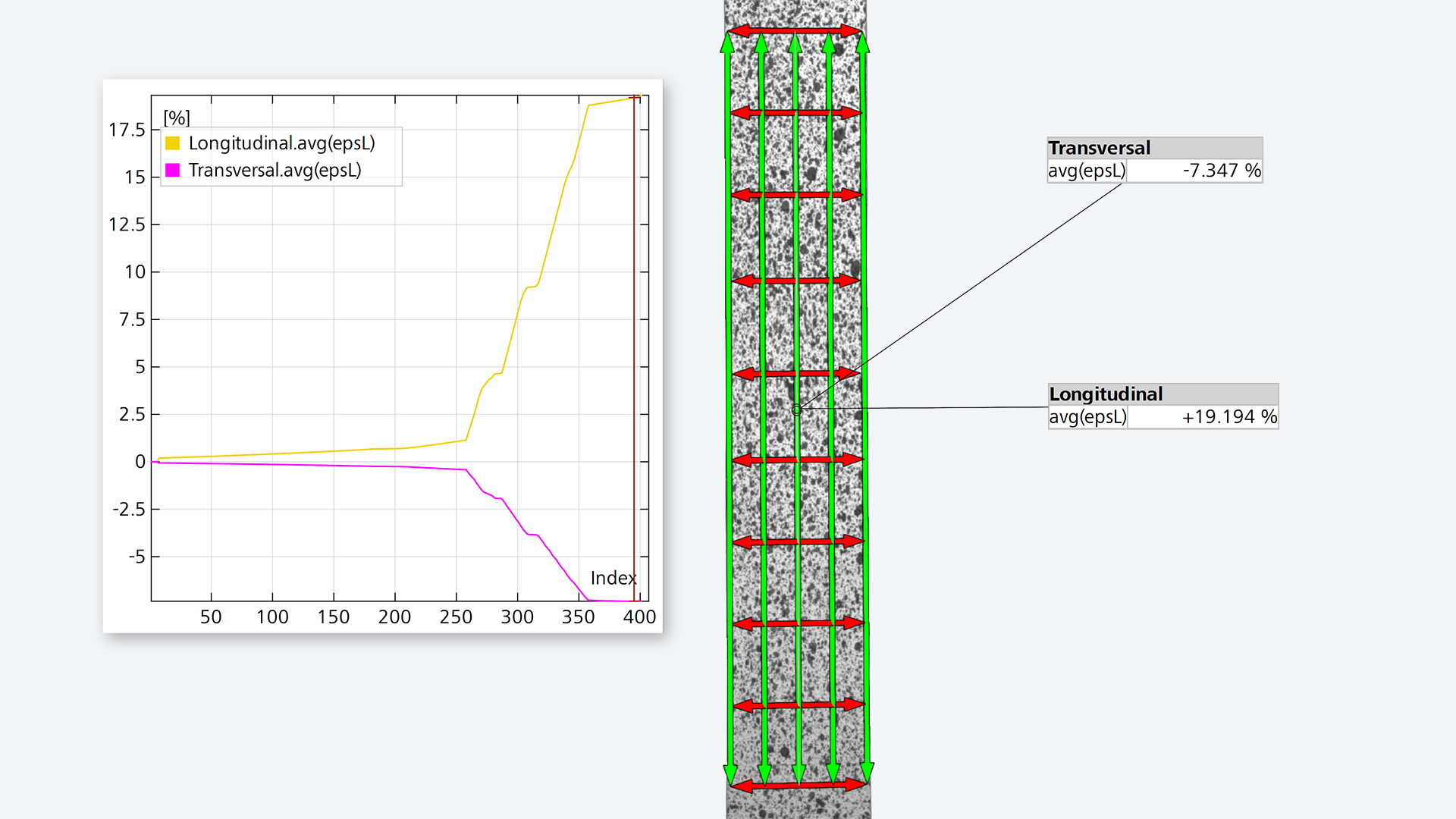

A funkció lehetővé teszi a hosszváltozás érintésmentes mérését pontosan meghatározott referenciahosszal, majd az eredmény a 2D-s és 3D-s projektekben felhasználható. A hosszváltozás egy projekten belül két vagy több térbeli irányban is ellenőrizhető. Az érintésmentes optikai mérési elvnek köszönhetően a mérési eredményeket nem befolyásolják mechanikai hatások. A ZEISS CORRELATE emellett lehetőséget kínál különböző virtuális extenzométerek meghatározására a hosszirányú és keresztirányú nyúlások felvételéhez. További előnye, hogy különböző kezdeti hosszúságú virtuális extenzométerek definiálhatók, így a helyi és a globális nyúlási hatások egyidejűleg vizsgálhatók.

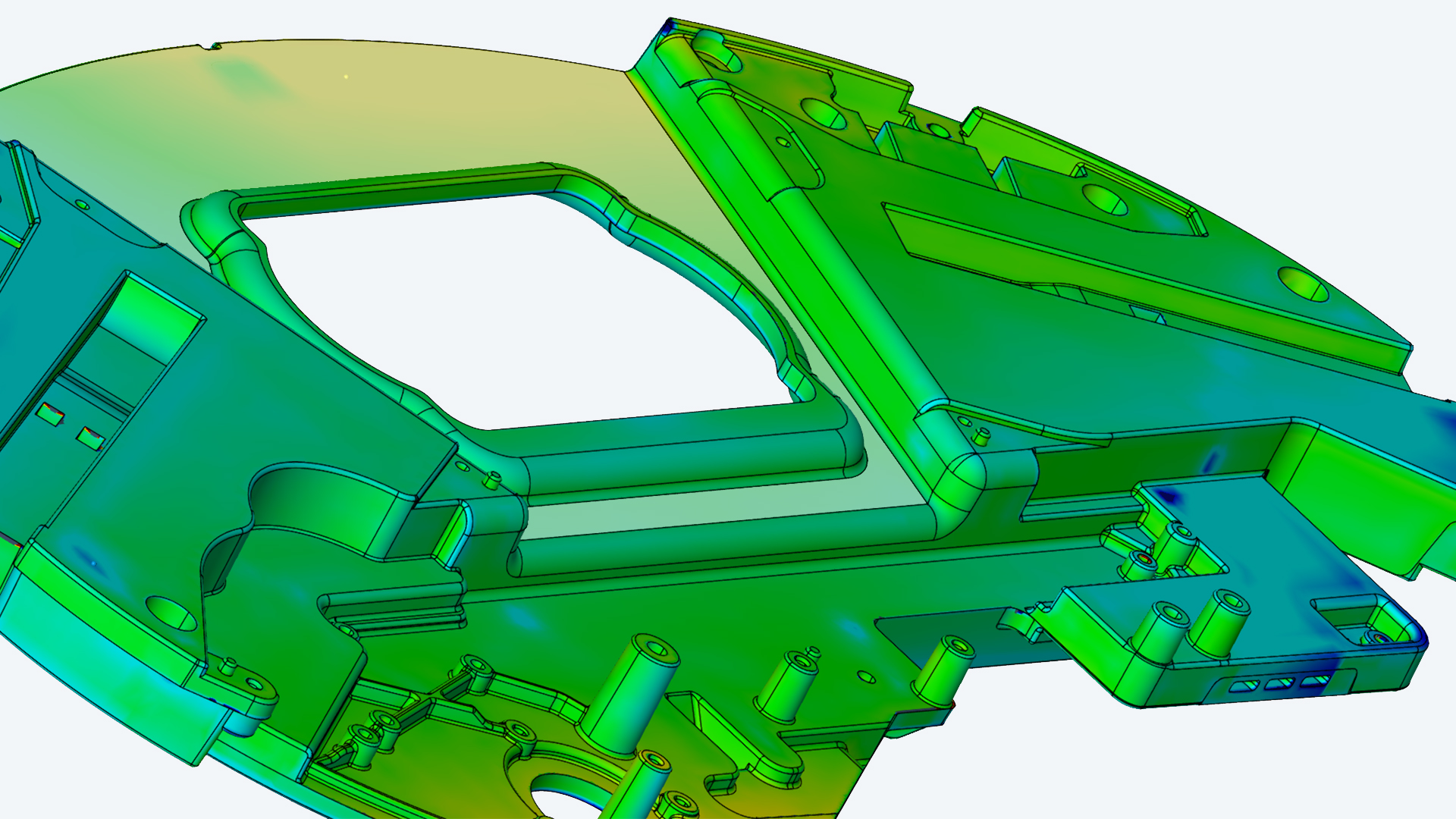

Semleges formátumok, mint az IGES, a JT Open és a STEP, de natív formátumok, mint a CATIA, az NX, a SOLIDWORKS és a Pro/E is importálhatók a ZEISS CORRELATE szoftverbe Pro licenccel. Egyszerűen importálja az egyes fájlformátumokat húzással, így a szoftver automatikusan azonosítja és továbbítja őket. Importálás után a pontos kiértékelésekhez kiterjedt funkciók állnak rendelkezésre a 3D-s mérési adatok CAD-adatokhoz történő illesztés céljából.

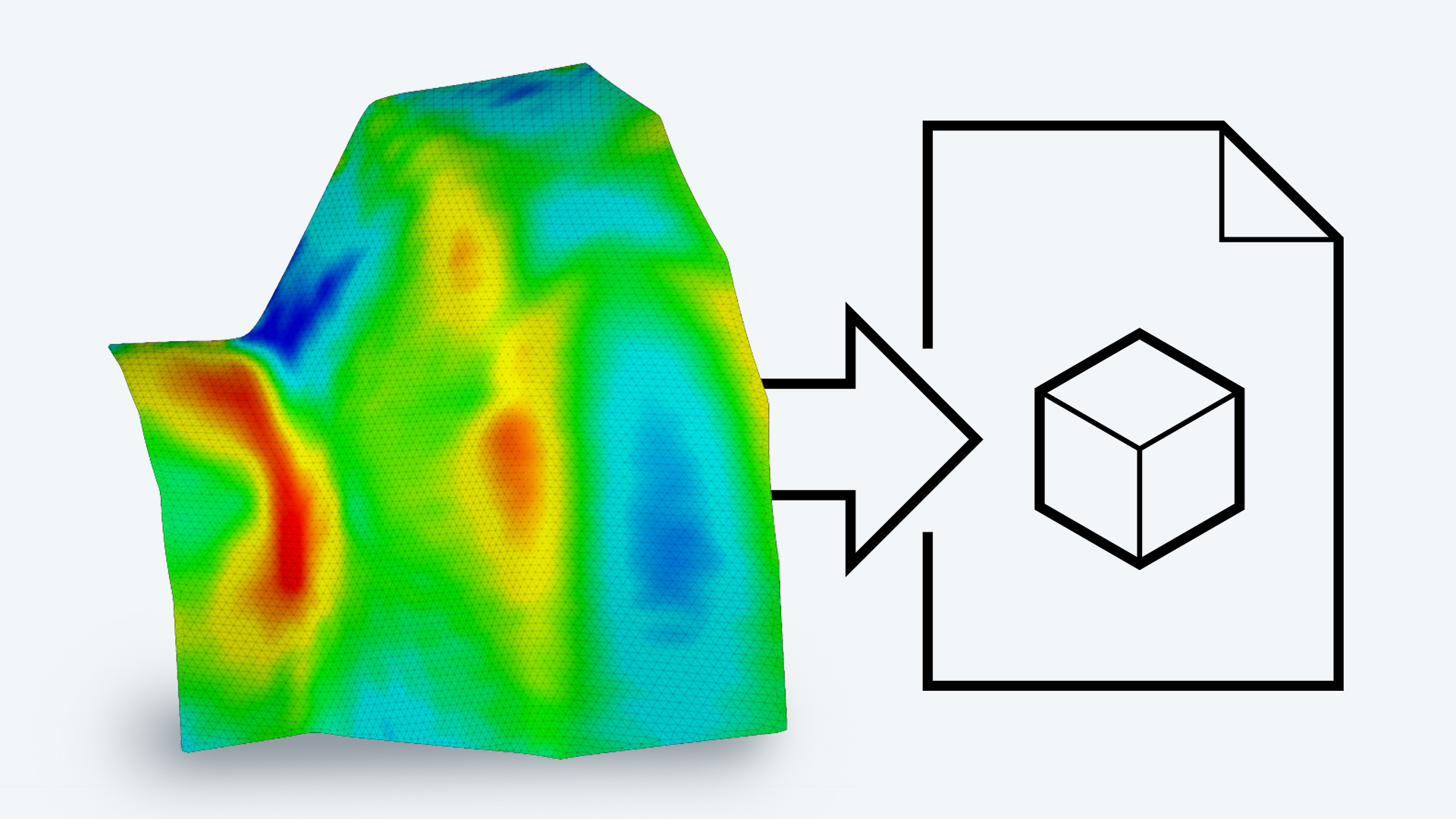

A ZEISS CORRELATE szoftver Pro licence számos interfésszel rendelkezik az általános fájlformátumok, például ASCII, CSV, XML és UFF exportálásához.

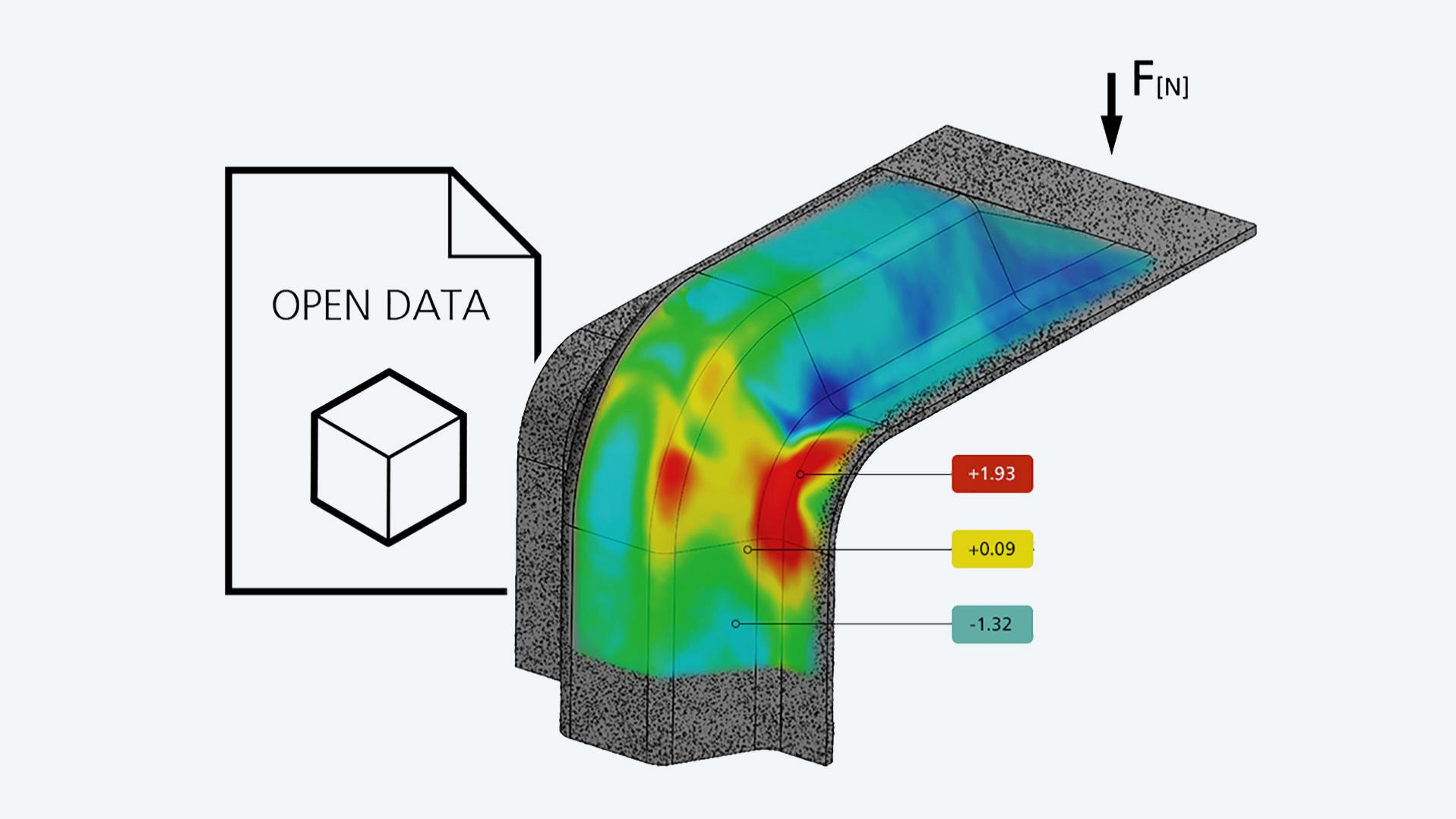

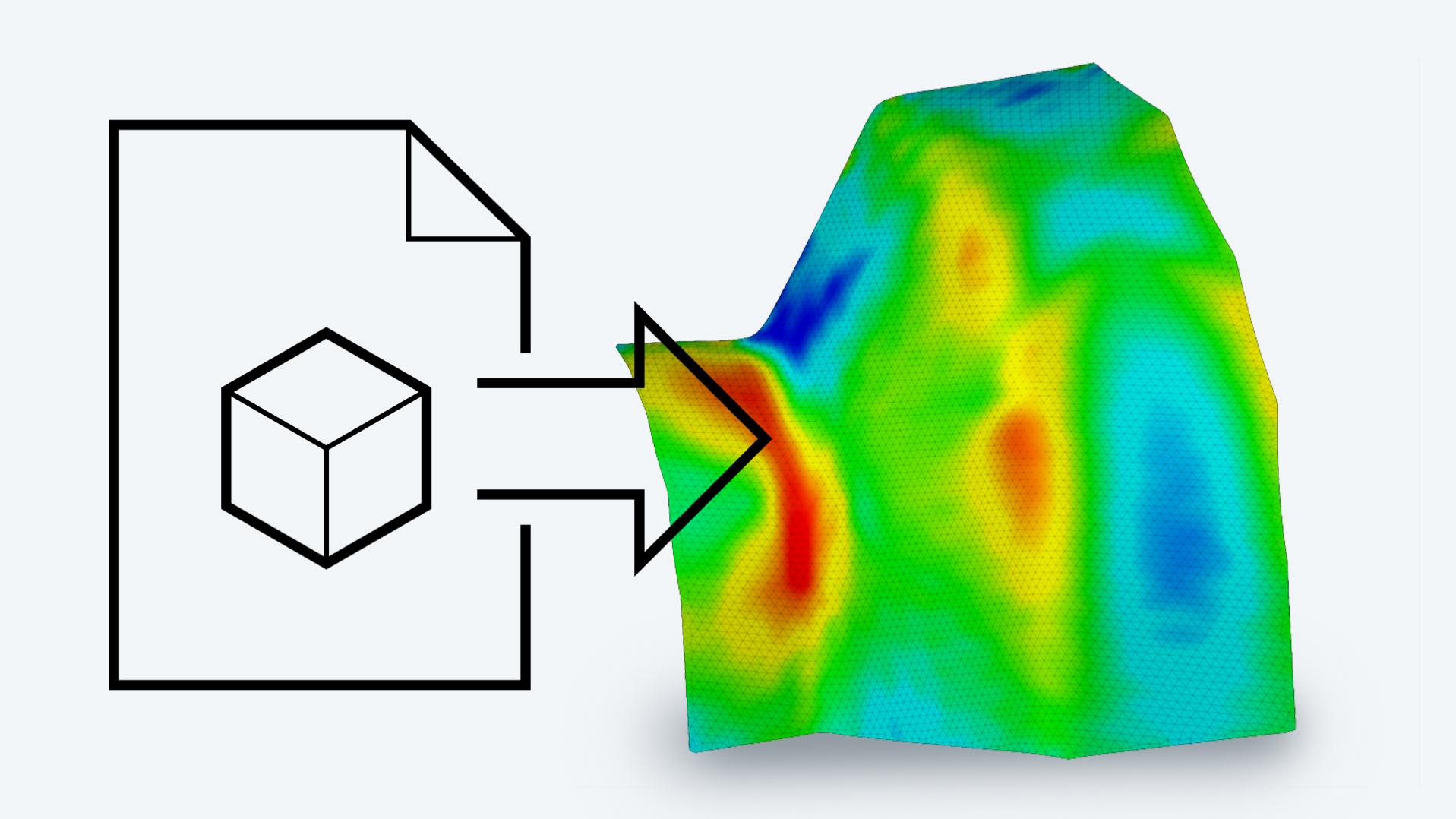

A mérési adatok összehasonlítása és egyidejű megjelenítése, valamint az adatok cseréje a méréstechnikában általában egyre fontosabbá válik. Ezért a ZEISS CORRELATE szoftverbe további skalárértékek, például hőmérsékleti adatok és geometriák importálhatók szimulációs programokból. A szoftverben létrehozott mérési adatok különböző formátumokban exportálhatók, és felhasználhatók például rezgéselemzéshez egy harmadik féltől származó szoftverben.

A ZEISS CORRELATE egy paraméteres alapkoncepción alapul. Alapvetően minden funkció ezt a koncepciót követi. Ezáltal minden folyamatlépés nyomon követhető és szerkeszthető. Ennek eredményeképpen a ZEISS CORRELATE biztosítja a mérési eredmények és jegyzőkönyvek nagyfokú folyamatbiztonságát. Egy másik, azonos típusú próbadarab esetében nem kell új kiértékelést létrehoznia. A paraméteres koncepcióval egyszerűen feltölthet új mérési adatokat a projektjébe, és azonnal megkapja az eredményeket.

A ZEISS CORRELATE szoftver Pro licence gyors és egyszerűsített adatelérést kínál a Python programozási nyelven végzett összetett számításokhoz. Az ingyenesen hozzáférhető Python könyvtárak könnyen integrálhatók és használhatók a ZEISS CORRELATE szoftverben egy külső Python telepítéssel. Így Ön könnyedén készíthet számításokat és diagramokat is, amelyek például rezgéselemzésekhez (FFT) és szakítóvizsgálatokhoz szükségesek. A ZEISS CORRELATE továbbá egy parancsfelvevőt is kínál, amely a szoftverben végrehajtott összes műveletet rögzíteni tudja. Így a felvételeket többször is végre tudja hajtani. A rögzített szkriptet a szerkesztésével más feladatokhoz is hozzáigazíthatja vagy általánosíthatja.

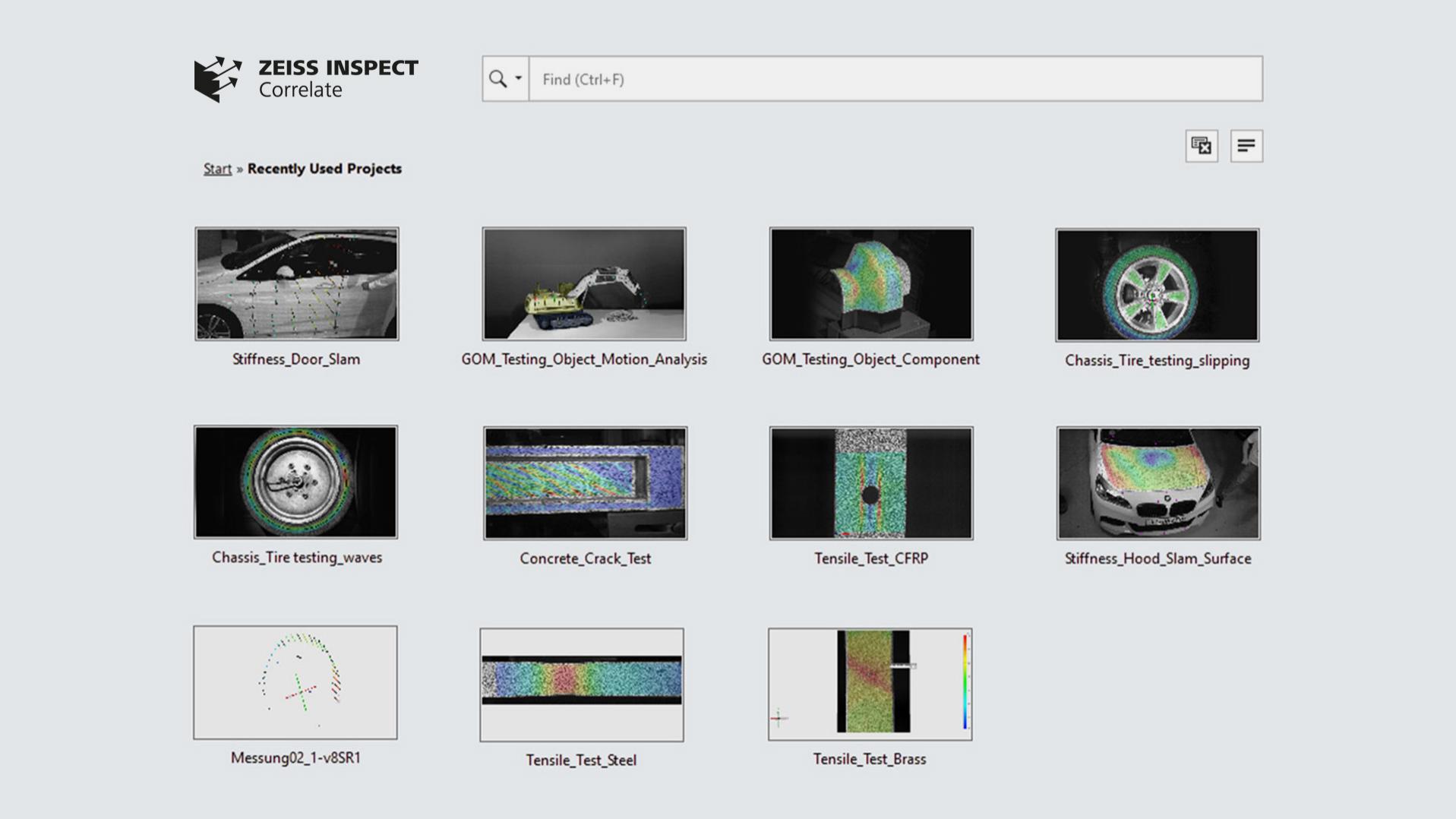

A ZEISS CORRELATE lehetőséget kínál projektsablonok létrehozására. Ez a funkció segít az ismétlődő kiértékelések gyors és egyszerű elvégzésében. Így a projektet a mérési időpont kiértékelése után sablonként elmentheti. Mivel egy projektsablonban a vizsgálati elemek, a projekt kulcsszavai és a jegyzőkönyvek is elmentésre kerülnek, Önnek nem kell újra beállítania a projektet, amikor egy másik, azonos típusú kiértékelést végez, hanem csak a Projekt újraszámítása gombra kell kattintania – és kész!

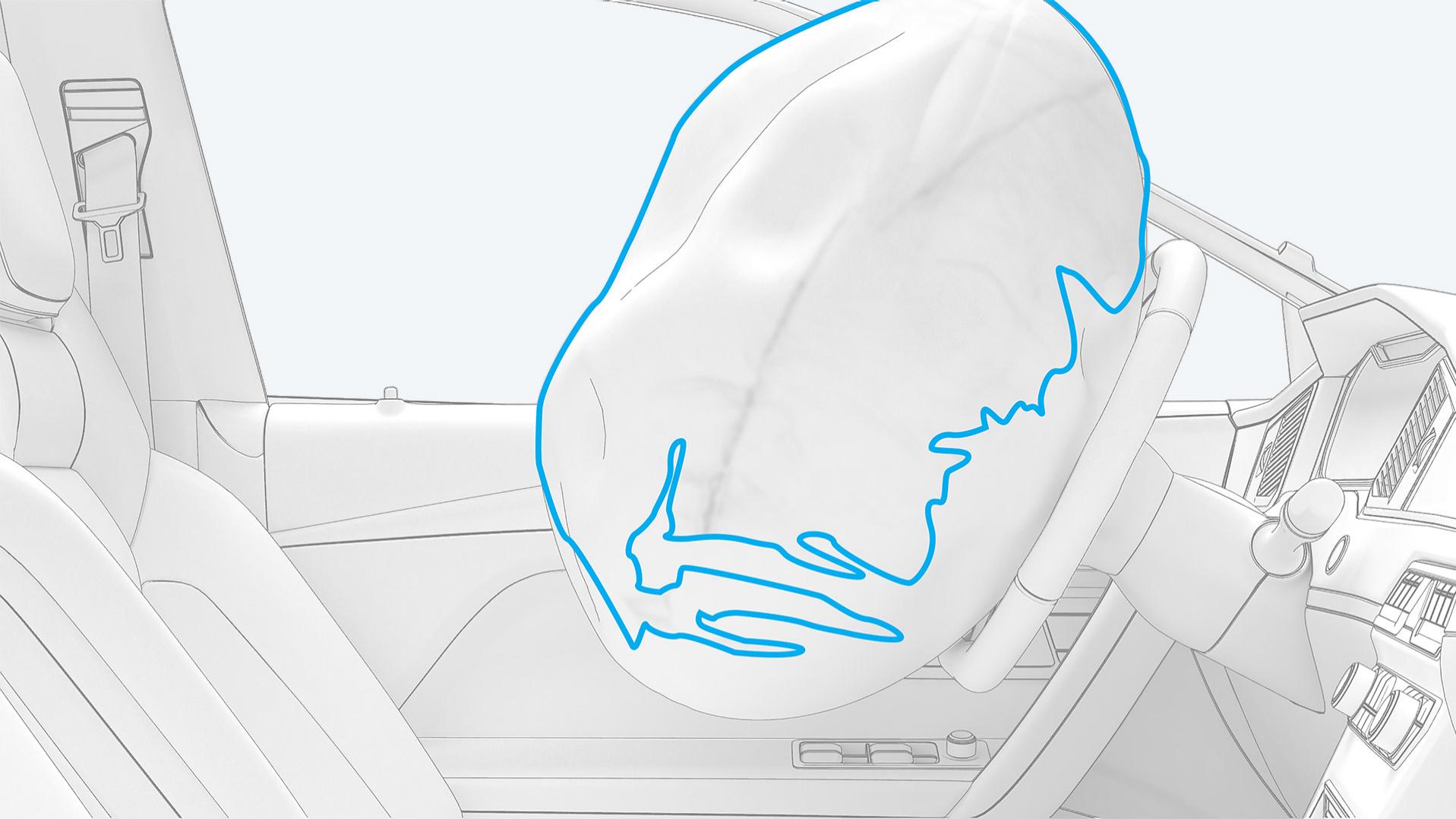

A ZEISS CORRELATE segítségével a légzsákkioldási tesztek elemzése is lehetséges. A funkció bármely nagysebességű videofelvételen követi a légzsák kontúrját, és segít azonosítani a maximális kitérési pontot a kormánykerék helyi koordinátarendszerében. Ezenkívül térben és időben könnyen azonosíthatók a konkrét kitérési pontok. Kontrasztkövető módszereken alapulóan ezt a funkciót a kiszélesedő lyukak körvonalaihoz és a deformált objektumok kontúrjaihoz is használhatja.

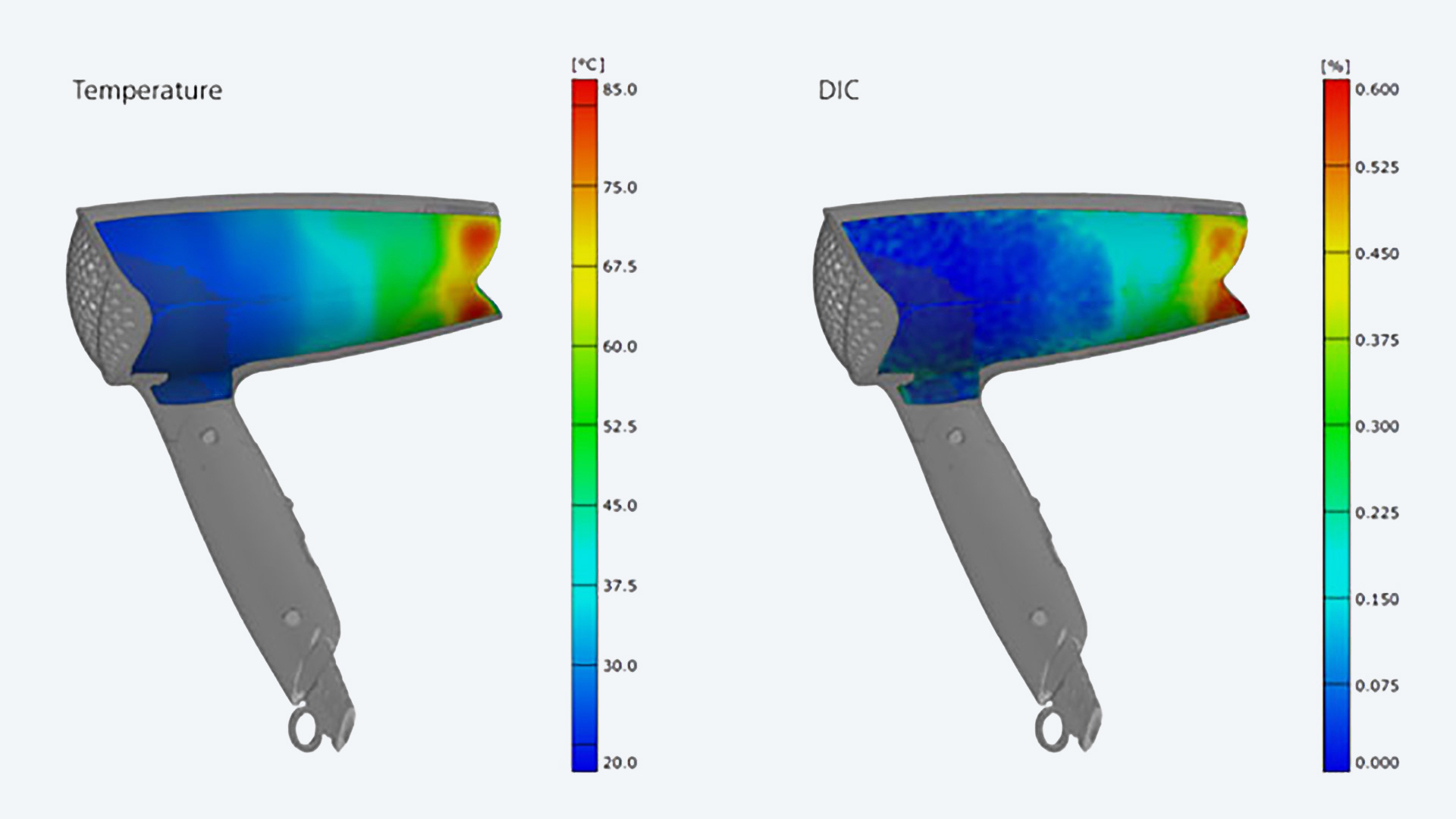

A mért 3D-s adatok kombinálhatók a ZEISS CORRELATE szoftverbe importált hőmérsékleti adatokkal. Ennek a megjelenítésnek az előnye, hogy leegyszerűsítve és gyorsabban megérthető a komponens termikus és mechanikus viselkedésének összefüggése. Képeket importálhat különböző termográfiai kamerákból. Ezután ezeket az importált képeket az ARAMIS 3D-s adatainak koordinátarendszerébe transzformálhatja. Ezt követően történik a hőmérsékleti adatok kiolvasása és leképezésük az ARAMIS 3D-s adataira. Így Ön minden egyes mérési időpontjára vonatkozóan megkapja a mérési adatok és a hőmérsékleti adatok összefüggését az összes mérési pontra vonatkozóan.

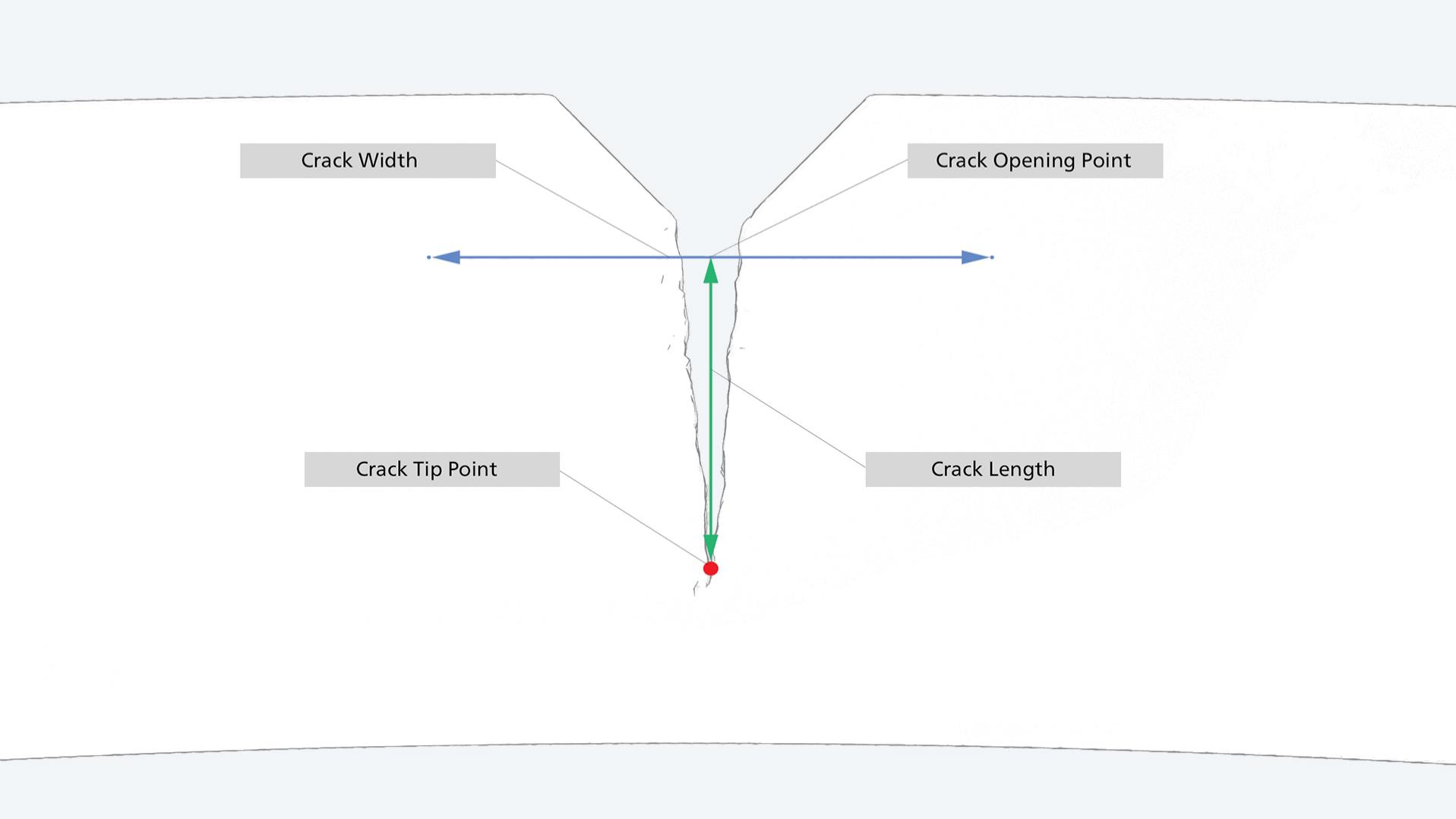

A ZEISS CORRELATE lehetővé teszi a repedés csúcspontjainak nyomon követését és a csúcspont pályájának kiértékelését. Kontraszton alapuló módszerek segítségével homogén színezésű mintákban is érzékelhető a repedési csúcspontok elhelyezkedése. Más tényezők is levezethetők, mint például a repedés hossza, a repedés lyukai és a repedési módok 3D-ben. A funkció az anyagkutatásban széleskörűen alkalmazható, és számos anyag, például fémek, kompozit anyagok és műanyagok esetében működik. A repedések terjedésének elemzését számos, magas biztonsági követelményeket támasztó iparágban alkalmazzák, például a repülőiparban, az autóiparban és az építőmérnöki területeken.

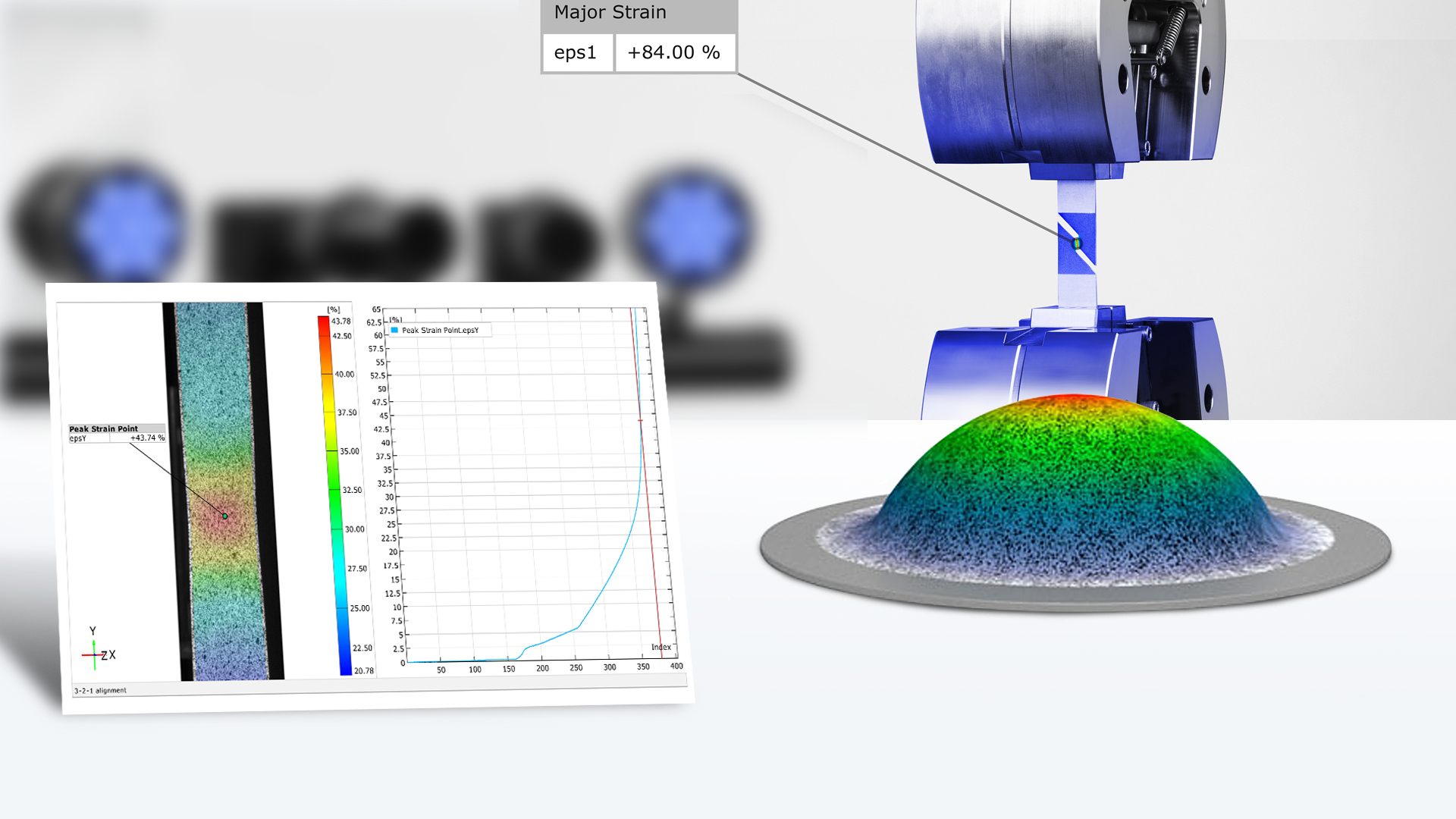

A tipikus anyagvizsgálatokból, például Nakajima-, tágító-, szakító-, hajlító-, nyíró- és lyuktágulási vizsgálatokból származó mért adatokat a szoftver kiértékeli az anyagjellemzők meghatározásához. Az anyagjellemzőkkel megbízható adatokat, például alakítási határgörbét, szakadási nyúlást, n-értéket, r-értéket, Poisson-tényezőt, Young-modulust (rugalmassági modulus), a feszültség-alakváltozás görbét és az anyagvastagság-csökkenést számítják ki. Ezeket a szimulációhoz bemeneti paraméterként használják, amely pontosabb anyagmodellt és az anyag viselkedésének pontosabb előrejelzését teszi lehetővé.

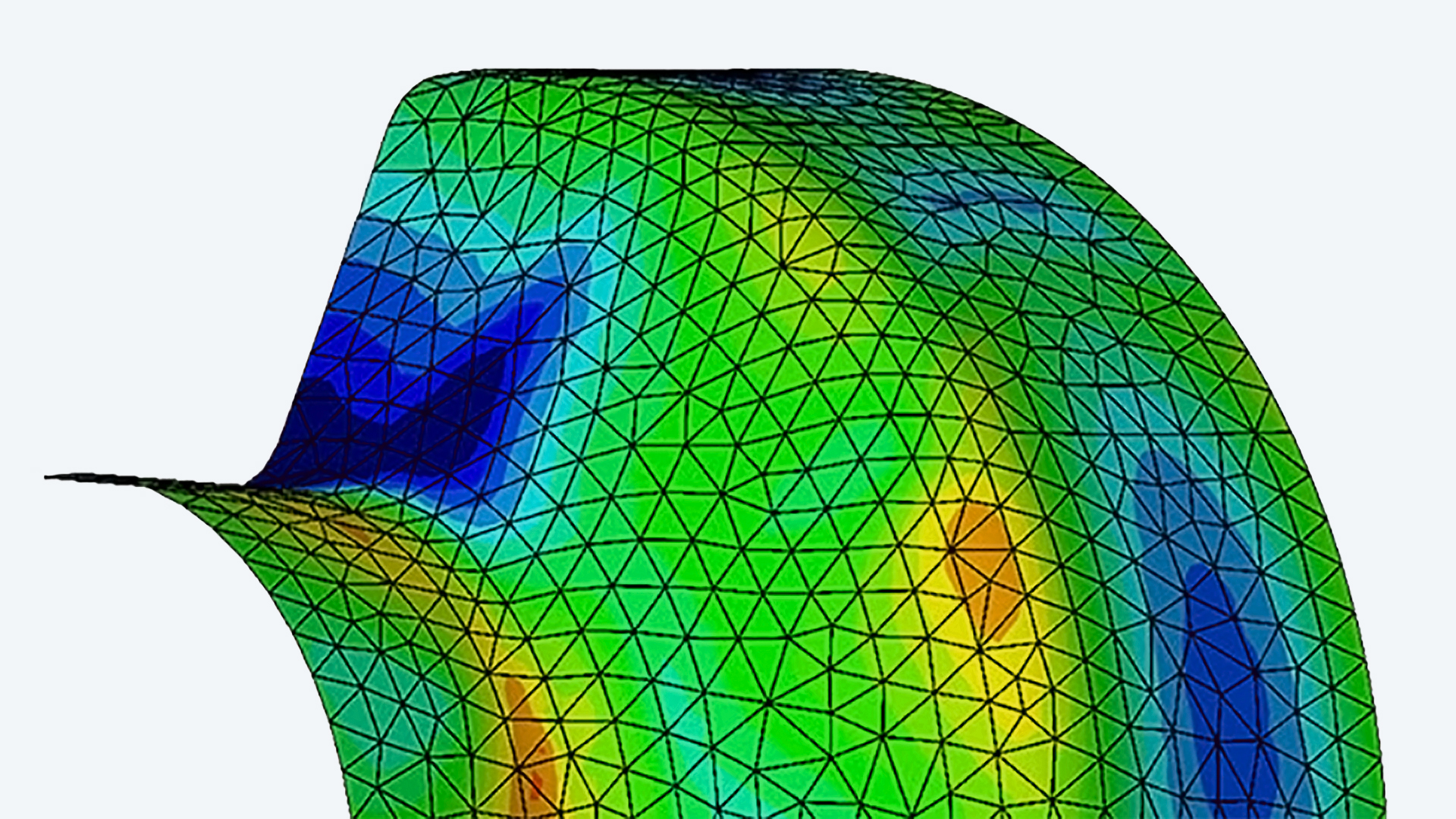

A 3D-s mérési adatokkal való közvetlen összehasonlítás érdekében például az ABAQUS, LS-DYNA, ANSYS, PAM-STAMP és AutoForm szimulációs programokból származó skalárértékek és geometriák importálhatók. A 3D-s mérési adatok különböző illesztési függvényekkel a szimulációs modell koordinátarendszerébe alakíthatók át. Így a szimulációs modell geometriája első lépésben összehasonlítható a mért 3D-s felülettel. Az egyes szakaszokra vonatkozóan további elemzések, például az elmozdulások, alakváltozások és nyúlások közvetlen összehasonlítása elvégezhető.

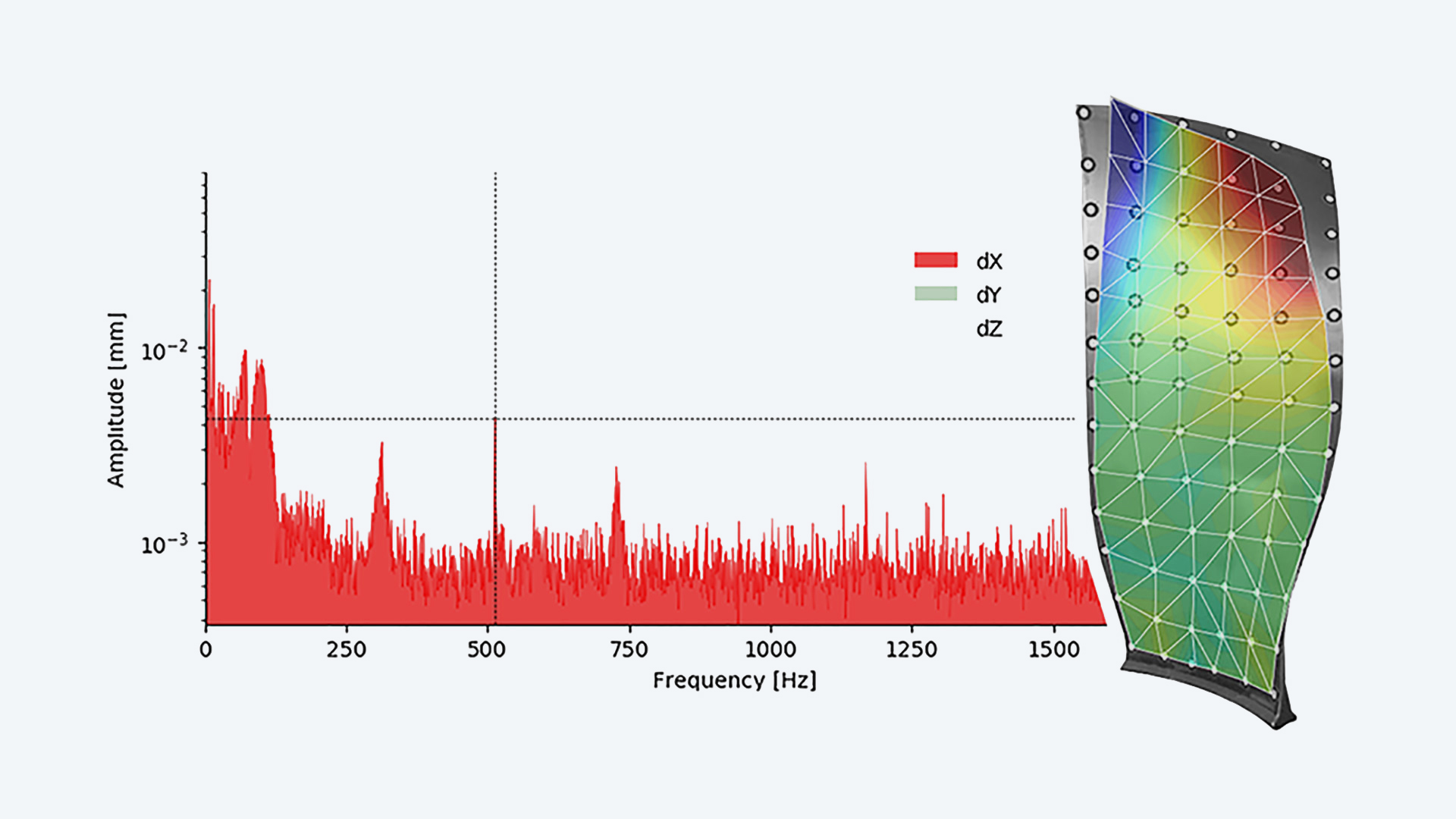

A szoftver képes megjeleníteni a rezgés típusát a mért elmozdulási adatok első és gyors értelmezéséhez. Az elemzés megmutatja az összes mért pont elmozdulását a teljes mérési tartományra kiterjedően vagy pontszerűen, mindhárom térbeli irányban. Ezenkívül az összes pont frekvenciaválaszának burkológörbéjét és a megfelelő rezgéstípust a rendszer háromdimenziósan jeleníti meg. A további rezgéselemzéshez a 3D-s koordináták és az elmozdulási értékek univerzális fájlformátumban (UFF) exportálhatók. Ezt a formátumot a legtöbb rezgéselemző alkalmazás támogatja.
