Hálószerkesztés a ZEISS INSPECT-ben

Minőség már a vizsgálat előtt

A ZEISS INSPECT segítségével simíthatja, vékonyíthatja és finomíthatja a poligonhálókat. A háló lyukait is kitöltheti. A hálószerkesztés görbületfüggő és tűrésalapú.

Poligonhálók megjelenítése pontfelhőkből

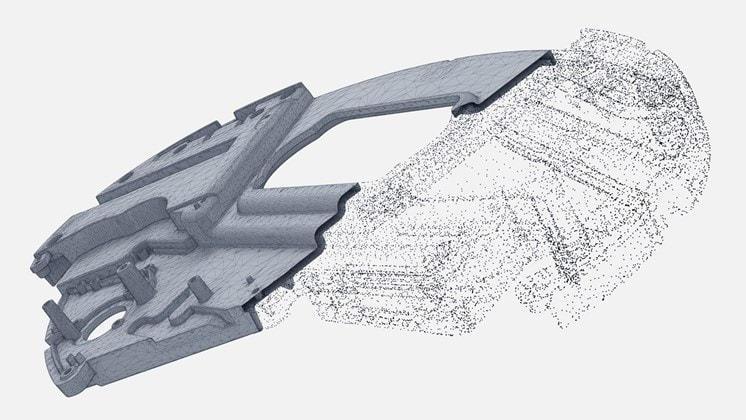

Poligonhálók létrehozása pontfelhőkből

A ZEISS INSPECT 3D-s pontfelhőkből számítja ki az alkatrészek és részegységek 3D-s hálóit. Ezek a hálók megjelenítésre, szimulációra, visszamodellezésre és névleges-tényleges összehasonlításra használhatók. A különböző forrásokból származó hálók méréseken alapuló virtuális összeszerelésre is alkalmasak, és olyan gyakori formátumokban menthetők, mint az STL, G3D, JT Open, ASCII vagy PLY. A hálók STL formátumban is exportálhatók olyan alkalmazásokhoz, mint pl. a 3D-s nyomtatás.

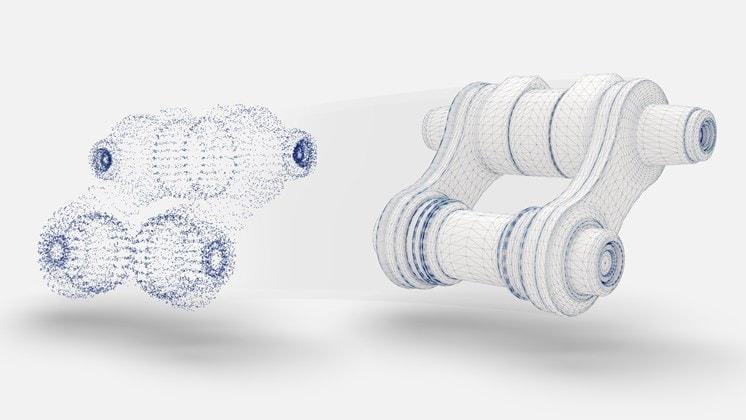

Háló szerkesztése

A létrehozott hálót simítással, ritkítással vagy finomítással, lyukak kitöltésével vagy görbületi vonalak kivonásával szerkesztheti. A ZEISS INSPECT egy előnézeti ablakban mutatja a feldolgozás állapotát. Ezenkívül az optimális hálót úgy határozhatja meg, hogy megkeresi a legjobb hálót, vagy kiszámítja az átlagos hálót. A hálószerkesztés után importálhatja a CAD-fájlokat, és megkezdheti a 3D-s vizsgálatot.

Még több ZEISS INSPECT funkció

A ZEISS INSPECT legnépszerűbb funkcióit itt átlátható módon összefoglaltuk Önnek:
A CAD-importtól a különböző vizsgálatokig és a jegyzőkönyvezésig. Ismeri már mindet?
