Felületrekonstrukció és szerszámkorrekció

ZEISS REVERSE ENGINEERING

Felületrekonstrukció és szerszámkorrekció

Szeretne gyorsan és egyszerűen CAD-modelleket készíteni poligonhálókból vagy pontfelhőkből? Vagy szeretné csökkenteni a szerszámoptimalizálási iterációkat az öntőforma-készítésben, és javítani a CAD-adatokat az additív gyártáshoz?
Mindez a ZEISS REVERSE ENGINEERING segítségével lehetséges.

Ezen az oldalon megtudhatja, hogyan hozhat létre CAD-modelleket alkatrészekhez a ZEISS REVERSE ENGINEERING segítségével. A szerszámok és nyomtatott alkatrészek CAD-adatainak javításához itt talál mindent a szerszámkorrekciós lehetőségről.

  • Automated
  • Interactive in a guided workflow
  • Highly precise – even in case of sophisticated freeform surfaces
Oldal tartalom
Kezdje most

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Hatékony felületrekonstrukciós szoftver

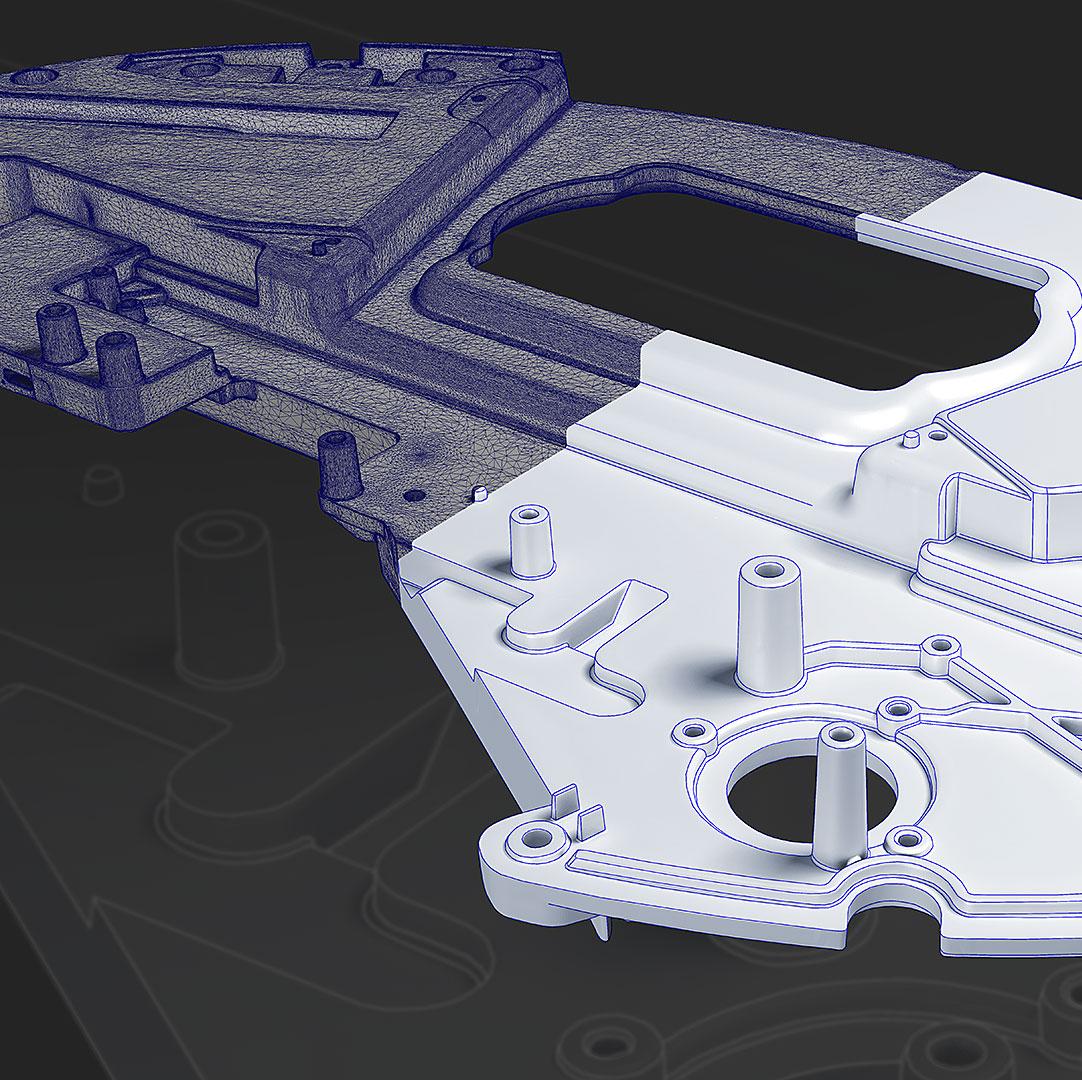

Szkenneljen be egy alkatrészt a ZEISS INSPECT-tel vagy más szoftverrel, majd importálja az STL vagy PLY adatokat és az ASCII formátumokat a ZEISS REVERSE ENGINEERING szoftverbe. Csupán néhány irányított lépéssel létrehozhat egy rendkívül pontos CAD-modellt, amelyet népszerű formátumokba, például IGES, STEP vagy SAT formátumba exportálhat.

Mire számíthat

  • Rendszerfüggetlenség

    Rendszerfüggetlenség

    Teljesen mindegy, hogy az STL adatokat 3D-s szkennerrel, röntgen-/CT-rendszerrel vagy koordináta-mérőgéppel hozza létre. A ZEISS REVERSE ENGINEERING képes a mérési adatok importálására bármely adott mérőrendszerből.

  • Nagy pontosság

    Nagy pontosság

    Bármennyi nyers pontot importálhat a szkennelési adatokból – nincs semmilyen korlát. Így hozhat létre rendkívül pontos felületeket.

  • Nagy funkciókészlet

    Nagy funkciókészlet

    Szerkesztheti a mérési adatokat az STL adatokra vonatkozó praktikus funkciókkal, például furatok kitöltésével vagy felületek simításával. Ezután kombinálhatja vagy összevonhatja az újonnan létrehozott CAD-felületeket, letöréseket vagy rádiuszokat adhat hozzá, és alkalmazhat Boole-műveleteket vagy térfogatképző műveleteket (kihúzás, átmenetképzés, pálya menti kihúzás). Az eredmény egy tömör CAD-modell.

CAD-modellek minden elképzelhető formához

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Geometriai alkatrészek

Hatékony funkciók standard geometriai formájú alkatrészekhez: Exportálja adatait a ZEISS REVERSE ENGINEERING szoftverbe, és kezdjen el dolgozni azok létrehozásán, kombinálásán, kivonásán és beállításán. A szoftver végigvezeti Önt a teljes folyamaton – egészen addig, míg pontosan a kívánt eredményt el nem éri.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Szabadforma felületek

A ZEISS REVERSE ENGINEERING különböző funkciókat kínál a rendkívül pontos szabadforma felületek eléréséhez. Az adatok konvertálásakor használja például a „Felület közelítése pontokhoz” lehetőséget, és hagyja, hogy a szoftver lépésről lépésre végigvezesse a folyamaton, míg az alkatrész létre nem jön.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Organikus formák

A szoftver speciális mérnöki eszközökkel van ellátva az áramló, organikus formák pontos újramodellezéséhez. A legjobb dolog ebben: A szkennelési adatok importálásától a teljes 3D-s modell elkészítéséig mindössze néhány kattintás szükséges – még bonyolult kialakítású objektumok esetén is. Nézze meg ezen a videón, hogyan működik.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Még gyorsabb CAD a 2D-s vázlatkészítésnek köszönhetően

Az új funkcióval még több időt takaríthat meg a CAD-modell készítésekor – különösen akkor, ha összetett geometriákról van szó. A vázlat funkció elve: A vázlatok metszeti síkokban készülnek, amelyek a méretek és kényszerek meghatározásával optimalizálhatók. Az utolsó lépésben a vázlatokból egyszerűen egy egérkattintással létrehozhatók a testek.

Minden, amire szüksége van

Funkciók

ZEISS REVERSE ENGINEERING

Szerszámkorrekció termékopció

CAD-import
- STEP, IGES, SAT

✓

Hálózás/pontok importálása
- STL, G3D, PLY, OBJ, CSV, TXT

✓

Beigazítás

✓

Fejlett beigazítási funkciók
- Legjobb illeszkedés/felületi illeszkedés
- Kézzel/automatikusan

✓

Hálózás szerkesztése

✓

Haladó hálószerkesztési funkciók
-Pontok invertálása

✓

Automatikus hálóalapú felületkészítés (autosurfacing)

✓

Nagy pontosságú szabadforma felületek modellezése

✓

2D-s vázlatkészítés
- Geometriák
- Kényszerek
- Méretek

✓

Fejlett CAD-/felületi funkciók
- Felületek emelése
- Felületek cseréje

✓

2D-s és 3D-s geometriai elemek legjobb illeszkedése/kézi létrehozása

✓

Névleges-mért összehasonlítás

✓

Fejlett elemzési funkciók
- Alámetszések azonosítása
- Kényszerített szerszámból való kivehetőség ellenőrzése
- Kihúzási szög elemzése (CAD és STL)

✓

Jegyzőkönyvezés

✓

CAD-export

✓

Szerszámkorrekció az öntőforma-készítésben

A ZEISS REVERSE ENGINEERING akár 50%-kal csökkenti az iterációs ciklusok számát a szerszámkorrekciós folyamatban. Tudjon meg többet
a termékopcióként elérhető szerszámkorrekcióról, amely a ZEISS REVERSE ENGINEERING mellett rendelkezésre áll.

Tudjon meg többet

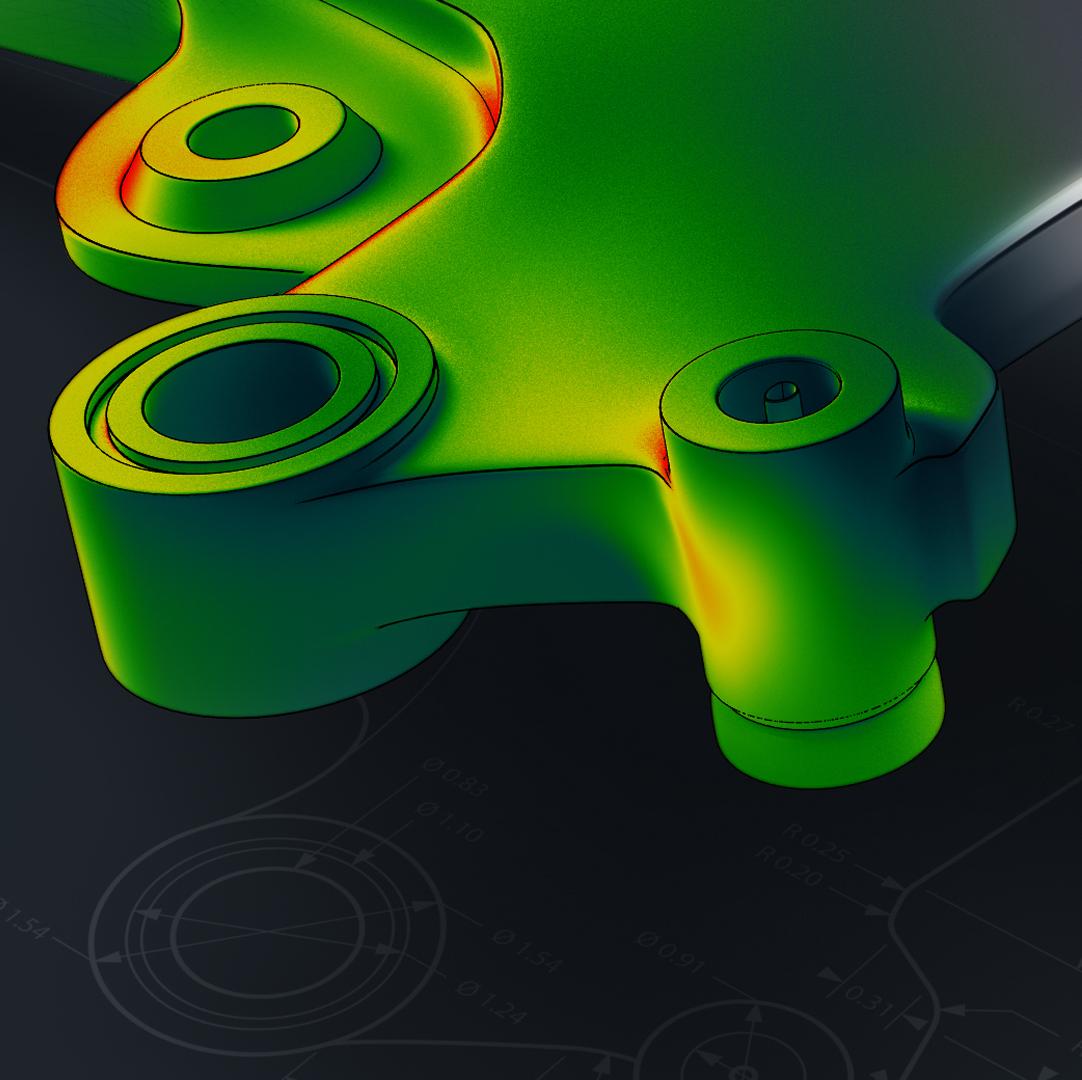

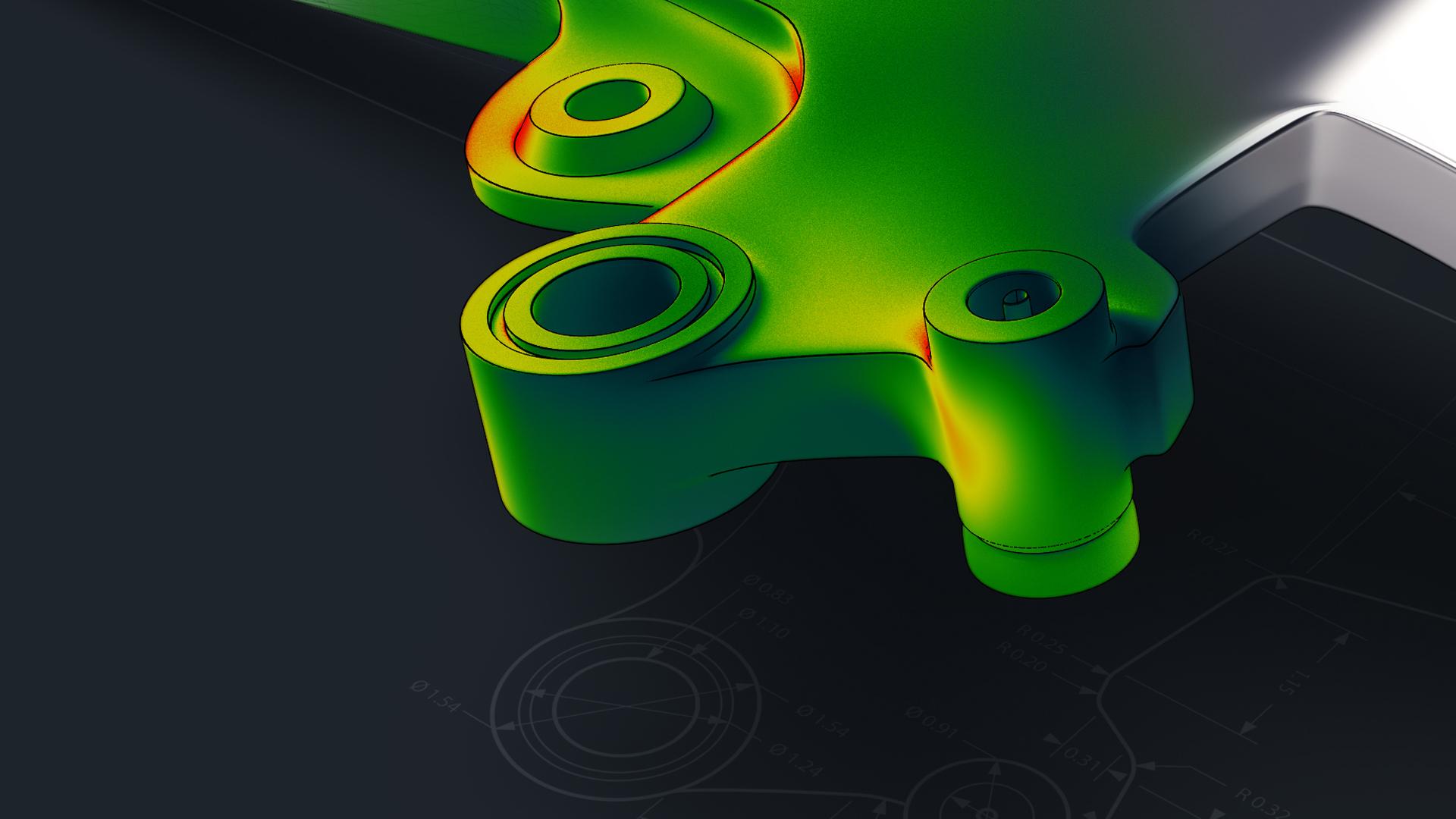

Erős páros: ZEISS INSPECT és
ZEISS REVERSE ENGINEERING

A ZEISS INSPECT vizsgálószoftverrel zökkenőmentes munkafolyamat lehetséges.
A ZEISS INSPECT vizsgálószoftverrel zökkenőmentes munkafolyamat lehetséges.

A ZEISS mérőszoftvereit egy központi platform egyesíti: a ZEISS Quality Suite. Megszakítás nélküli adatáramlást biztosít, és végigkíséri Önt a teljes munkafolyamaton.

Mit jelent ez a gyakorlatban? Ha a ZEISS INSPECT vizsgálati szoftver segítségével gyűjti, optimalizálja és szabja testre a szkennelési adatokat, a feldolgozott adatokat egyetlen egérkattintással átviheti a ZEISS REVERSE ENGINEERING szoftverbe. Ez automatikusan létrehoz egy új projektet, így azonnal elkezdheti a CAD-modellezést.

Tudjon meg többet

Érdekli?

  • Termékbemutató

    Tapasztalja meg élőben a ZEISS REVERSE ENGINEERING működését

    Személyes bemutató

    Szeretne többet megtudni a ZEISS REVERSE ENGINEERING-ről és élőben megtapasztalni, milyen gyorsan lehet CAD-modelleket készíteni? Lépjen kapcsolatba velünk, és kérjen további információkat, vagy akár saját privát bemutatót!

    Kapcsolat

    Mire számíthat:

    • Advanced reverse engineering capabilities
    • Guided workflow demonstration
  • Próbaverzió

    Próbálja ki a szoftvert

    14 nap, ingyenesen a ZEISS Quality Suite-ban

    Kipróbálná, mielőtt meghozza a döntést? 14 napos hozzáférést biztosítunk Önnek a teljes verzióhoz, beleértve a ZEISS REVERSE ENGINEERING összes funkcióját. Így saját maga is meggyőződhet a szoftverről.

    Töltse le a ZEISS Quality Suite-ot

    Az Ön próbalicence:

    • 14 days free of charge
    • No cancellation necessary
    • Full access to all functions
    • Accompanying training and services in the ZEISS Quality Suite

Ismeri a ZEISS Quality Suite-ot?

Használja ki digitális keretrendszerünk előnyeit:

  • Zökkenőmentes munkafolyamatok egy helyen
  • Olyan szolgáltatások, mint aze-learning, az online súgó és a legfrissebb méréstechnikai hírek
  • Legyen mindig naprakész a frissítésekkel
Bővebben
