Csatlakozóelemek a ZEISS-től

Csatlakozóelemek a ZEISS-től

Tegye változatossá tapintórendszerét

A ZEISS a csatlakozóelemek széles választékát kínálja összetett tapintórendszerek kialakításához. Portfóliónk a tömör kockáktól a szögidomokon át a szabadon állítható csuklós és forgó elemekig terjed.

  • Simplify your system with fewer connections
  • Optimize stiffness for serial measurements
  • Enhance flexibility with movable elements

Csatlakozóelemek

Tapintórendszerek létrehozása

Az elemek több módon kombinálhatók. Kérjük, vegye figyelembe a következőket:

Törekedjen a lehető legkevesebb csatlakozási pont kialakítására

A tapintórendszernek a lehető legkevesebb csatlakozóelemből kell állnia, mivel minden csatlakozás bizonytalanságot is jelent. A túl sok elem használata a merevség csökkenéséhez vezethet. Amennyiben megoldható, hogy egyetlen elemben több funkciót is kombináljon, például egy hosszabbítót és egy kockát, akkor mindig válassza ezt a lehetőséget.

Sorozatmérésekhez rögzített csatlakozások

Sorozatméréseknél előnyben kell részesíteni a rögzített csatlakozásokat, (pl. mart könyökdarabok), mivel a szögek nem változnak a folyamatos működés következtében.

Mozgatható elemek a maximális rugalmasságért

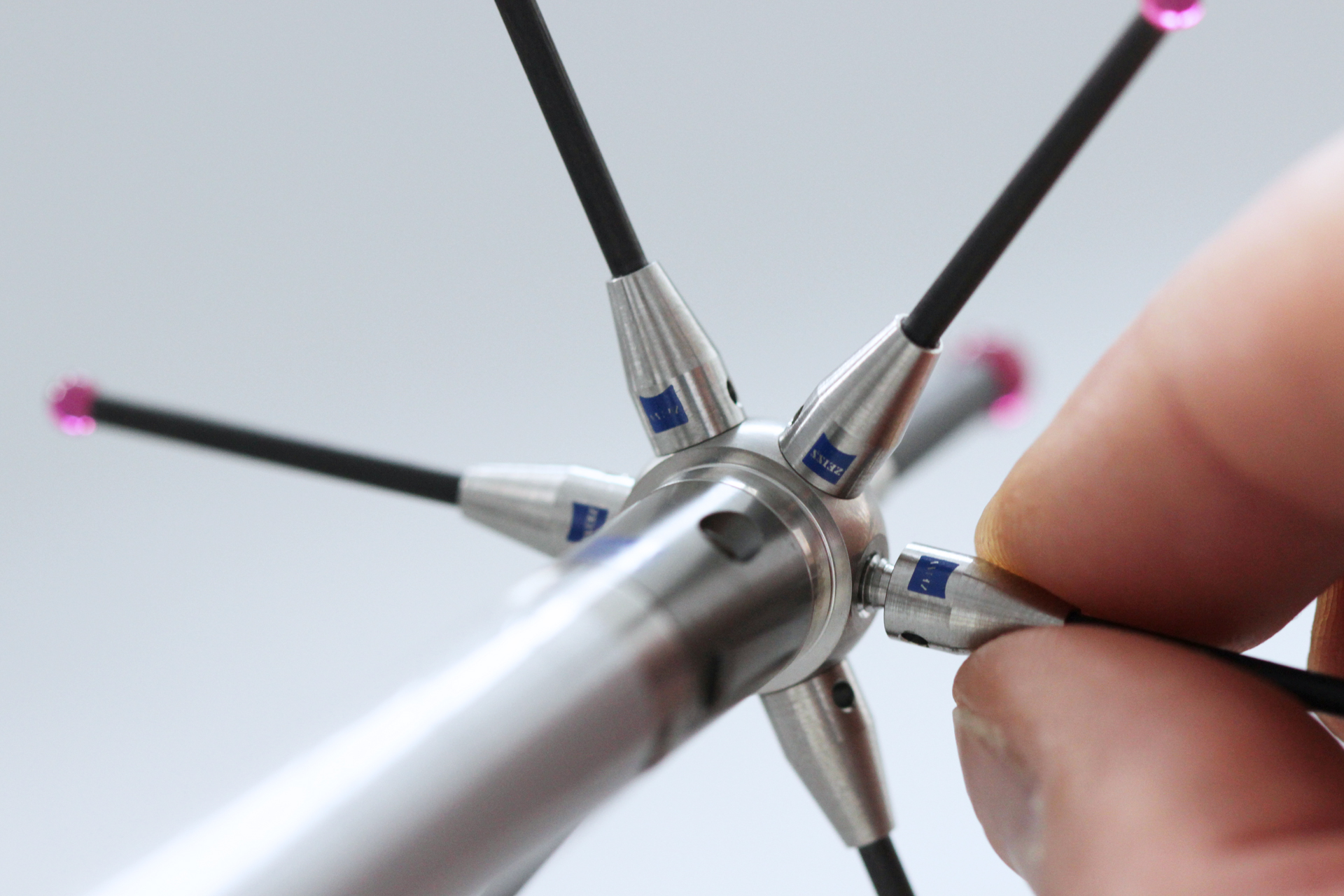

A csuklókhoz hasonló mozgatható elemek növelik a tapintórendszer rugalmasságát. Bármely szög ismételten beállítható. Az integrált kúpos rögzítés lehetővé teszi a tömör szögbeállítók forgását. Így a tapintórendszer rugalmas marad.

Kiemelkedő termékjellemzők

Kúpos adapter alapú csatlakozóelemek

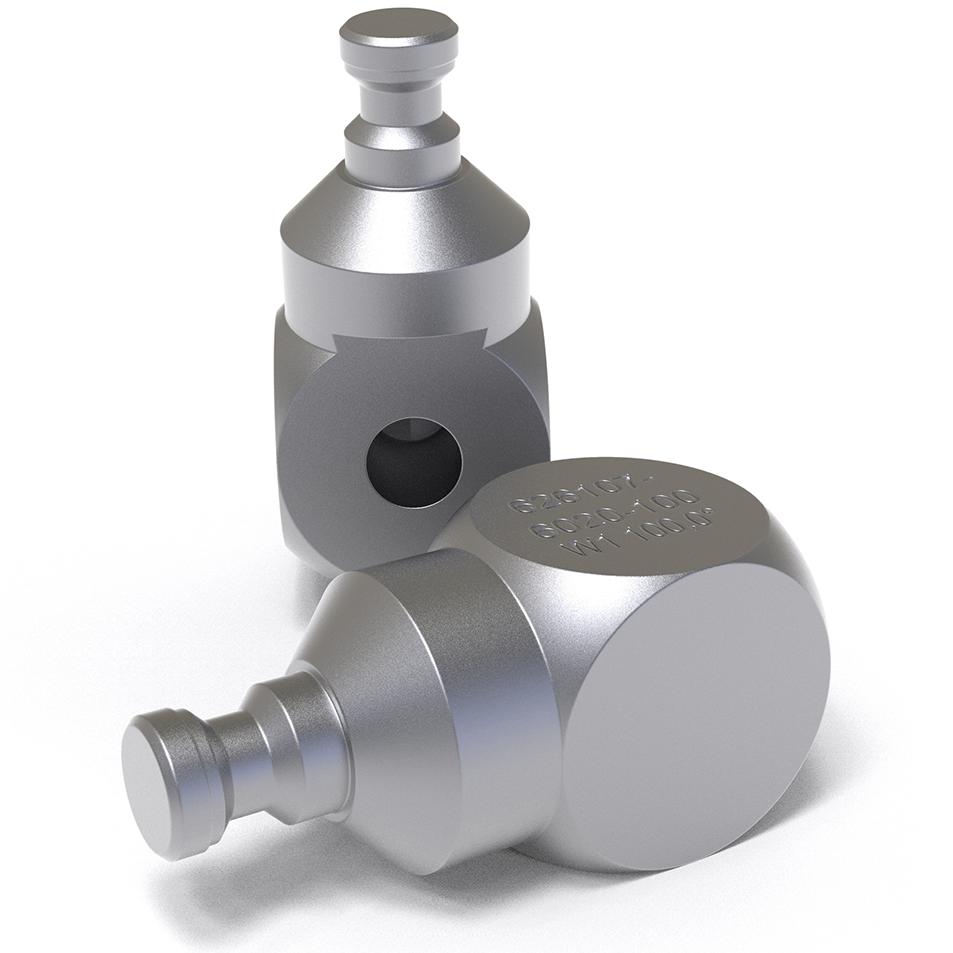

Nyers szögelemek
Nyers szögelemekből egyszerű megmunkálással sarokelemek vagy tömör sarokelemek állíthatók elő. Így tetszés szerint kialakíthatja saját sarokelemeit.

Csatlakozóelemek kúpos adapterrel

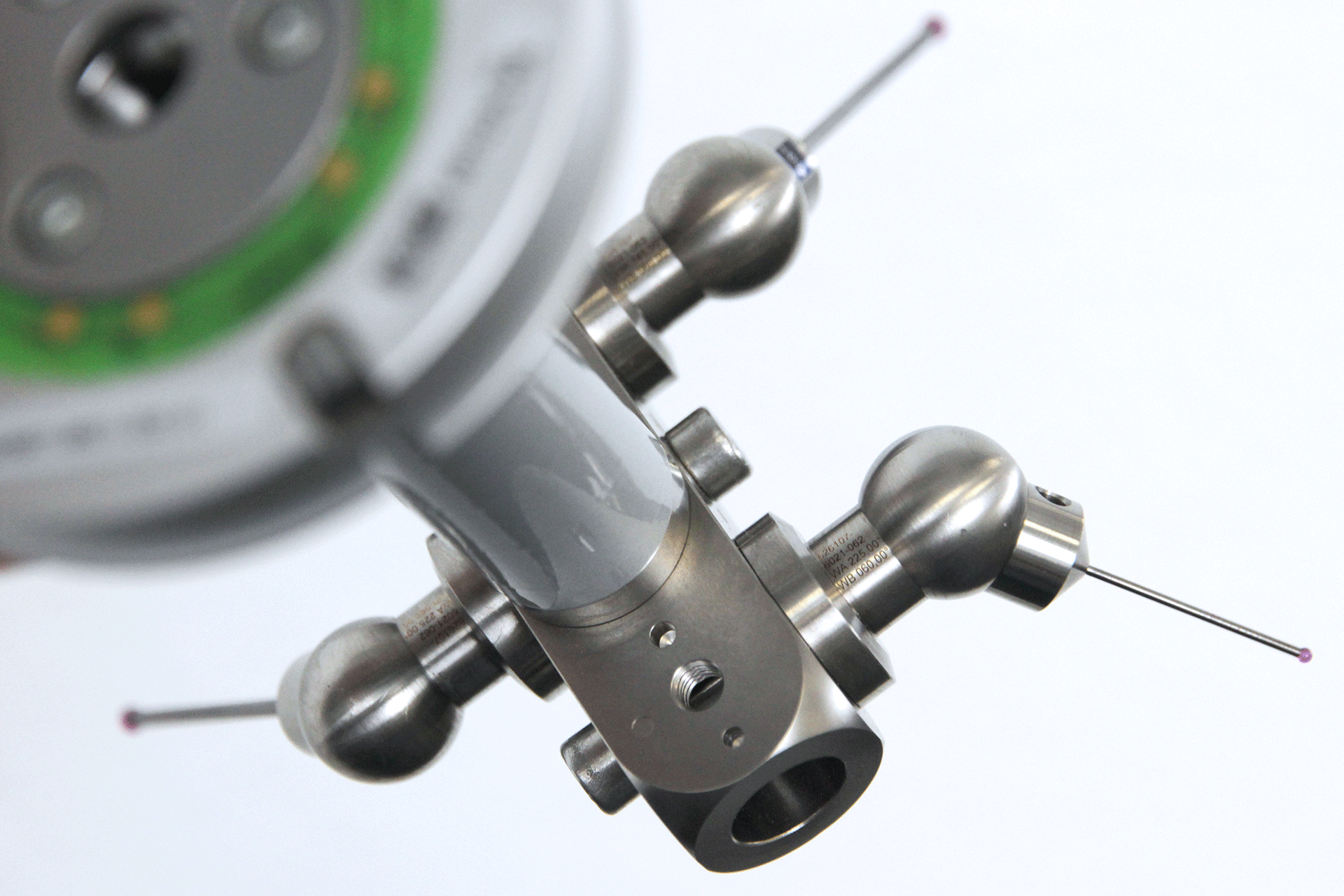

M3 XXT csatlakozóelemeink a kúpos adaptereken alapulnak. Három, belső torx kulcsnyílású,menetes csap biztosítja a nagy szorítóerőt. A forgó elemek számos állítás után is könnyedén újraállíthatók.

REACH CFX 3⁺ csatlakozások

REACH CFX 3⁺ csatlakozások

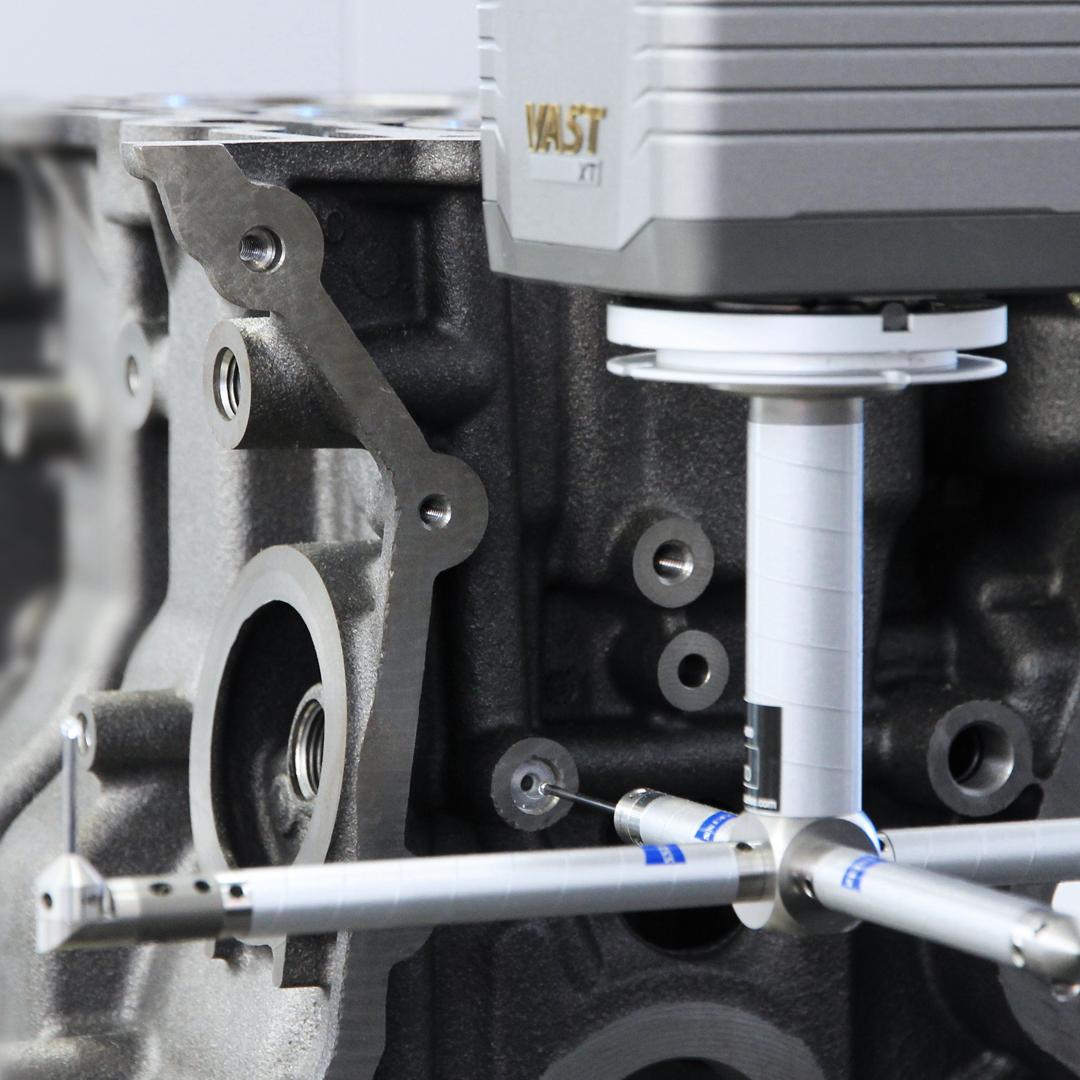

A REACH CFX 3⁺ csatlakozóelemekkel maximális merevséget érhet el a tapintórendszerben. Emellett kínálunk teljesen csereszabatos hosszabbítókból, forgatható csatlakozó és végelemekből előre beállított komponenseket is. A szögdarabok, csuklós csatlakozók vagy csillagtapintók használata opcionális, ezeket használat előtt a kívánt szögbe kell állítani. A szögbeállításokat elvégezzük az Ön számára, például lézerhegesztéssel. Mindezek révén rendkívül stabil tapintórendszerre tehet szert.
