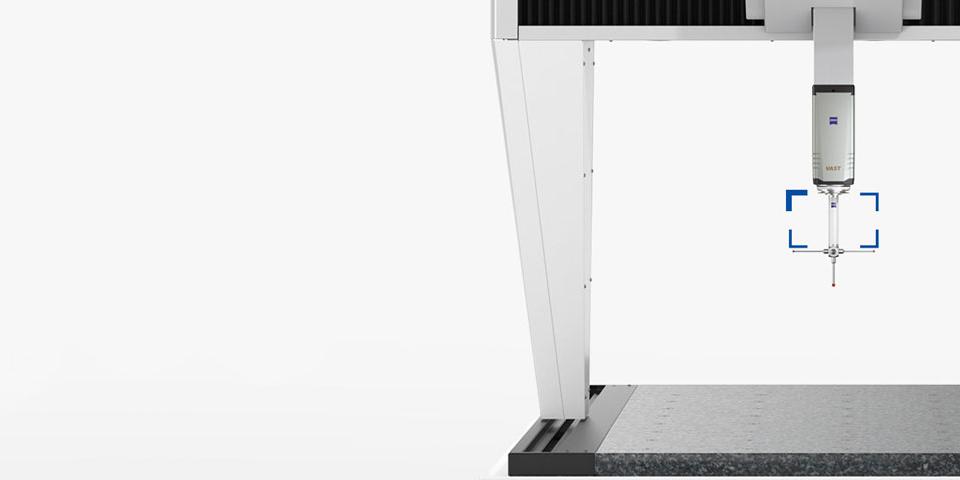

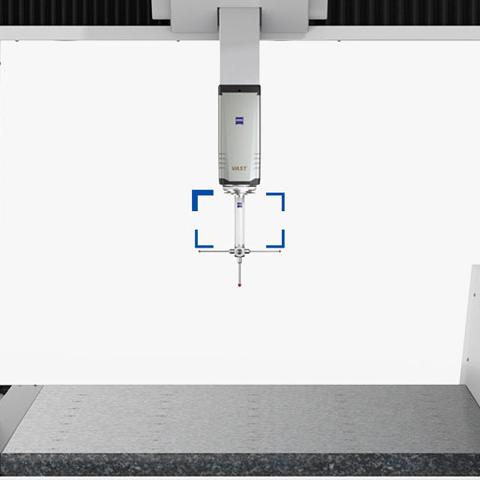

ZEISS REACH CFX

Kis méretű alkatrész. Nagy hatás a pontosságra.

A ZEISS REACH CFX egy olyan szénszálas hosszabbítókból álló termékcsalás, amely a különböző koordináta-mérőgépen is használható a kiváló pontosság fenntarásáért.

Információ letöltése

Vásárlás

Reliable results
Increased productivity
Qualified for all measuring environments

A ZEISS REACH CFX termékcsalád

Három pontossági szint a koordináta-mérőgépekkel való tökéletes kompatibilitás érdekében

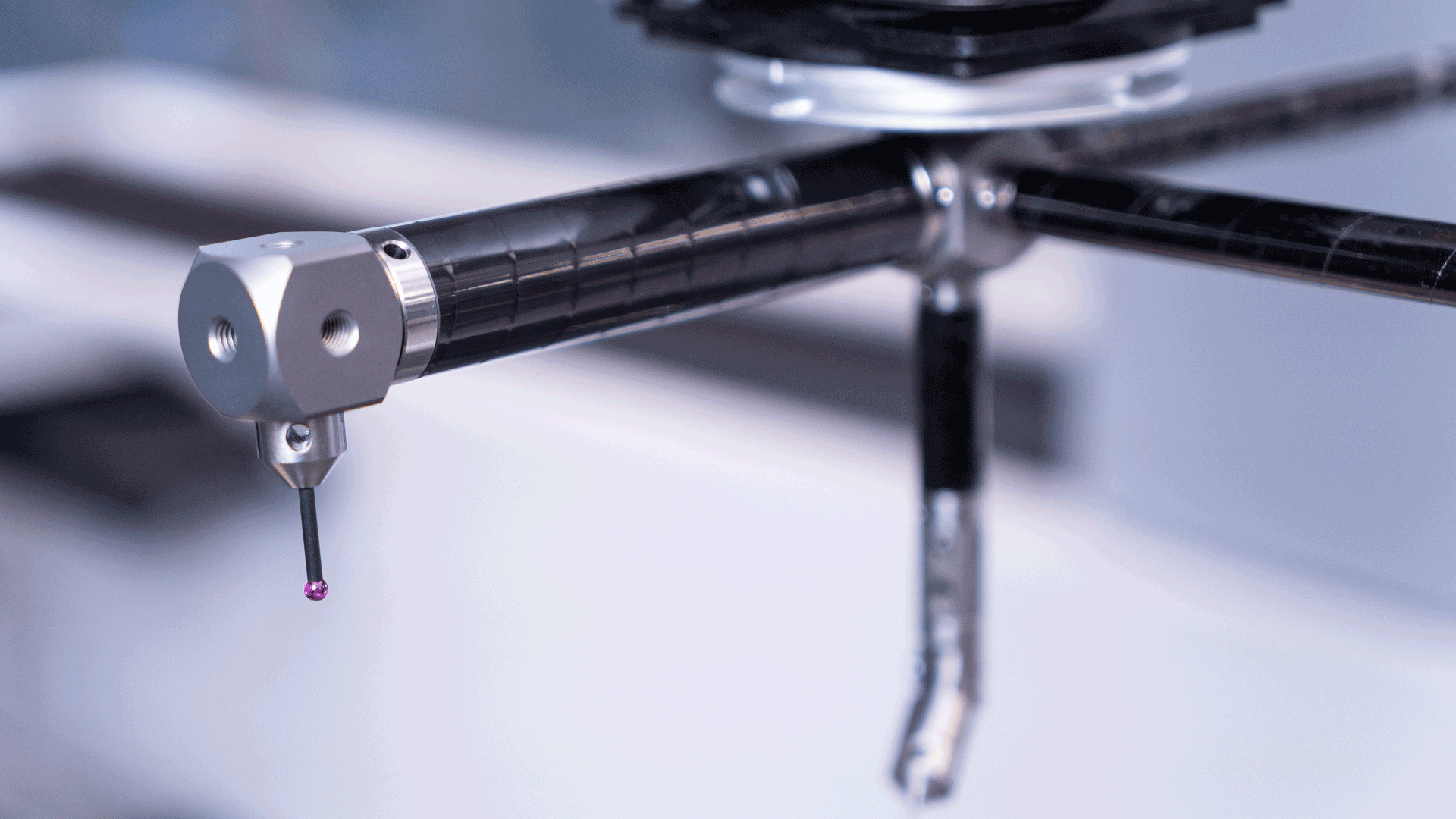

ZEISS REACH CFX 1

A ZEISS REACH CFX 1 költséghatékony alternatívát kínál a szénszálas technológia bevezetésére. Hőstabilitásuk és merevségük egyértelműen a titán és az alumínium hosszabbítók fölé helyezi teljesítményüket.

Az alábbiakhoz ajánljuk:
ZEISS CONTURA
és hasonló CMM-ek.

Elérhető méretek:
DG 11: 40–250 mm
DG 20: 40–400 mm

ZEISS REACH CFX 1 a webáruházban

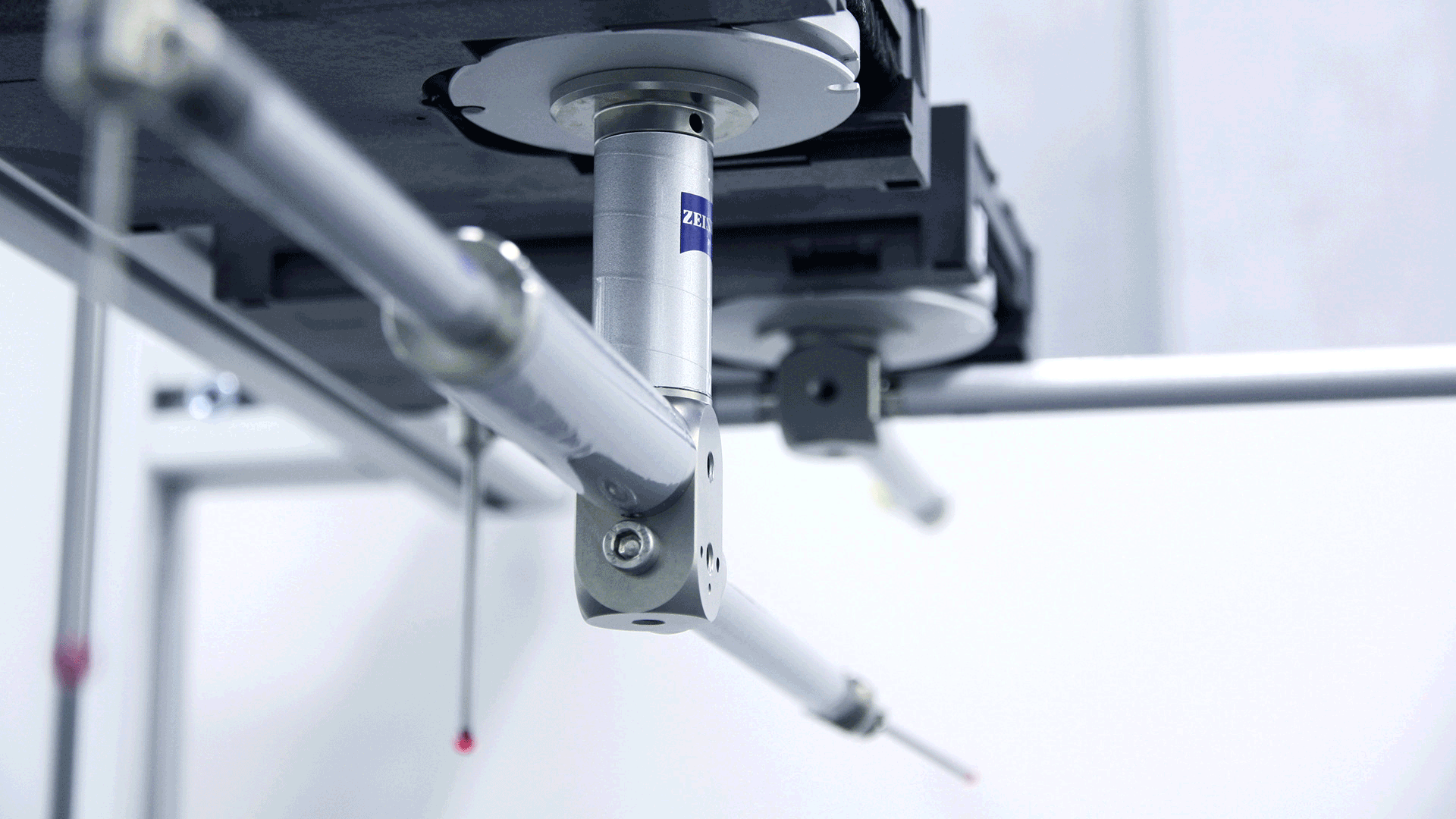

ZEISS REACH CFX 3

A ThermoFit mostantól ZEISS REACH CFX 3. Új név – ugyanaz a teljesítmény. A méltán elismert hosszabbítóink lehetővé teszik a mérési idő lerövidítését az eredmények megbízhatóságának megőrzése mellett.

Az alábbiakhoz ajánljuk:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
és hasonló koordináta-mérőgépek.

Elérhető méretek:
DG 11: 40–250 mm
DG 20: 40–400 mm
Egyedi hosszúságok is lehetségesek

ZEISS REACH CFX 3 a webáruházban

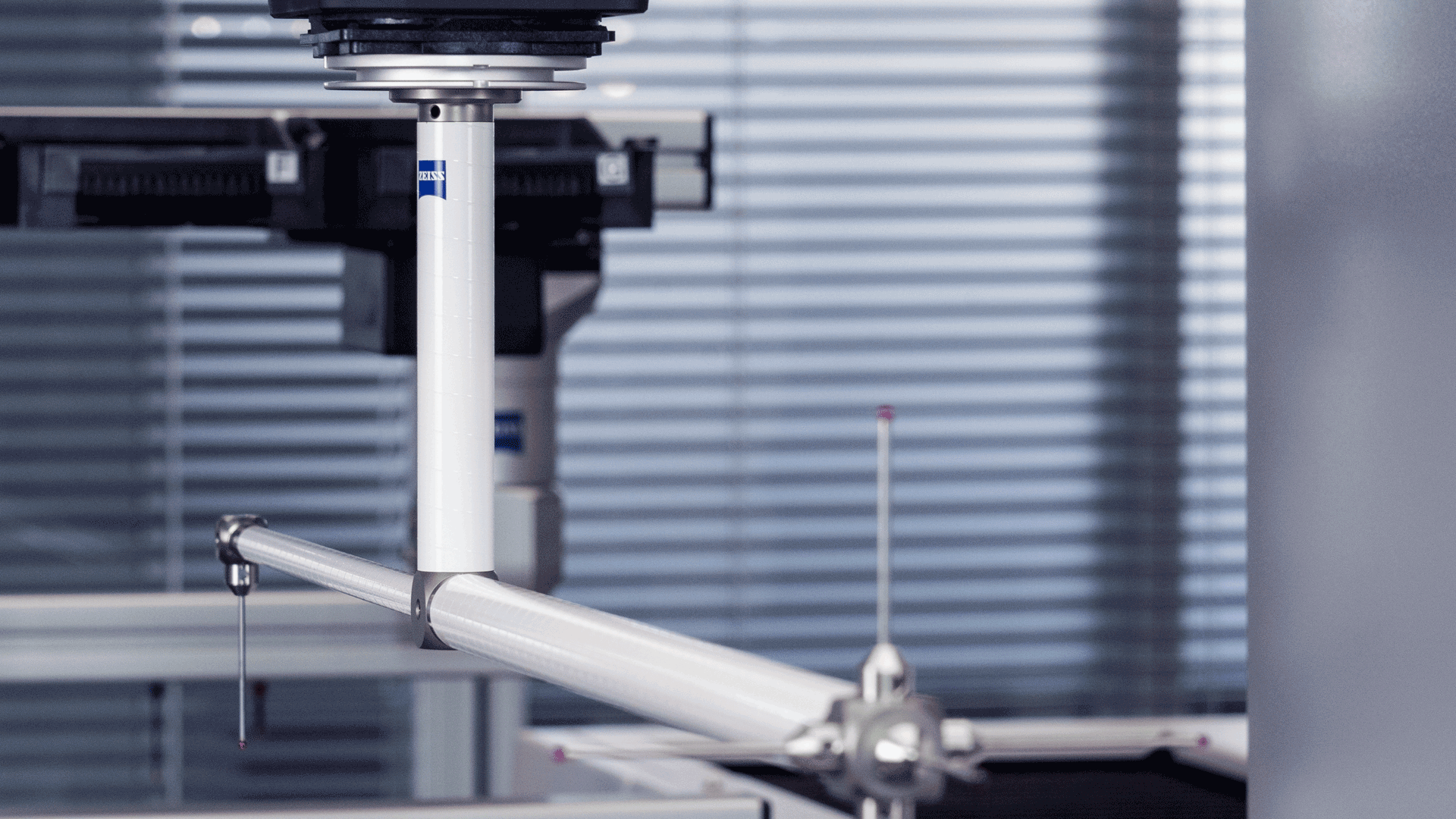

ZEISS REACH CFX 5

A ZEISS REACH CFX 5 hosszabbítókat a legpontosabb mérési igények kielégítésére tervezték. A legmodernebb szénszálas felépítés és az egyedi tekercselés maximális merevséget tesz lehetővé azon esetekben is, amikor az utolsó mikron is számít.

Az alábbiakhoz ajánljuk:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
és hasonló koordináta-mérőgépek.

Elérhető méretek:
DG 11: 40–250 mm
DG 20: 40–400 mm

ZEISS REACH CFX 5 a webáruházban

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Ne hagyja, hogy egy rosszul megválasztott hosszabbító csökkentse a koordináta-mérőgépe értékét!

Szénszálas hosszabbítók

ZEISS REACH CFX

Nincs többé értékcsökkenés

A jó és a selejtes alkatrészek megkülönböztetéséhez megbízható mérési eredményekre van szükség. Ez csak a mérési bizonytalanság minimalizálása révén érhető el. A nem megfelelő hosszabbítók használata közvetlen negatív befolyással van az általános mérési bizonytalanságra, ezért csökkenti a KMG által elérhető pontosságot. A hosszabbítók mérési bizonytalanságra gyakorolt általános hatása elsősorban az alábbi három tényezőtől függ: súly, hőtágulás és statikus merevség.

Könnyű súly

Valamennyi ZEISS REACH CFX hosszabbító szénszálerősítésű kompozitból anyagból készül – ami közismert nagyon könnyű fajsúlyú. Ez lehetővé teszi, hogy komplexebb tapintókonfigurációkat hozzon létre még szigorú súlykorláttal rendelkező mérőfejeken is, ezáltal csökkentve a tapintókonfigurációk cseréjének számát mérés közben.

Hőstabilitás

Hőstabilitásuknak köszönhetően a ZEISS REACH CFX hosszabbítók még akkor is megőrzik konstans hosszúságukat, ha változik a hőmérséklet. Történjen a mérés a mérőszobában vagy a gyártási területen – hőstabilitásuk mindenképpen nagyobb, mint az alumínium- vagy titánhosszabbítóké, ezért különféle környezetekben is jól használhatók.

Statikus merevség

A termékkínálat valamennyi hosszabbítója statikusan merev, a titán vagy alumínium hosszabbítókkal ellentétben szinte egyáltalán nem hajlanak el - akár 12 mm/s sebességű szkennelés mellett sem tapasztalható deformáció. Ez lehetővé teszi a munkadarab gyorsabb szkennelését, ezáltal pedig a termelékenység növelését.

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

ZEISS REACH CFX 1
ZEISS REACH CFX 3
ZEISS REACH CFX 5

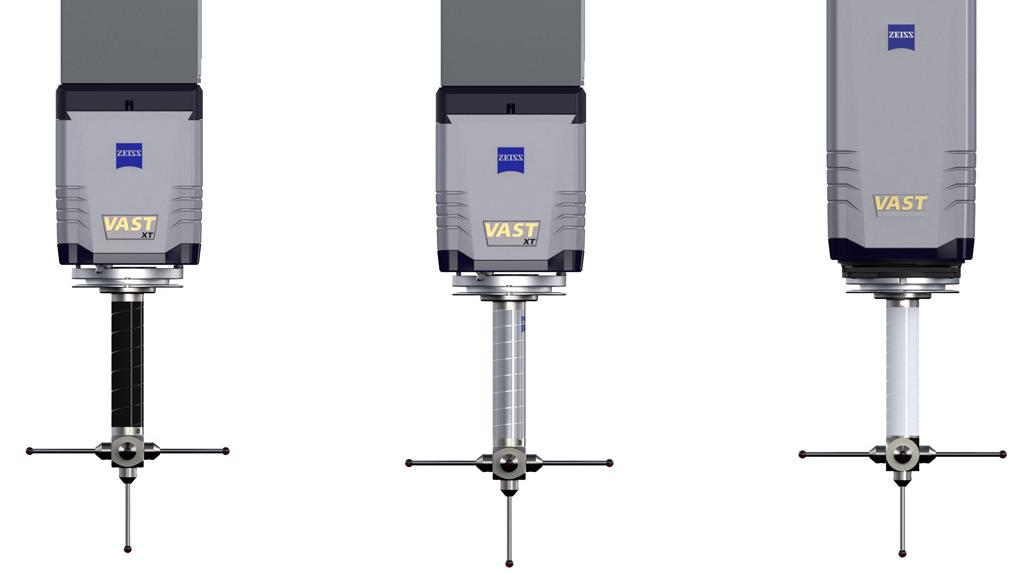

Három teljesítményszint

A termékcsaládon belül három különböző merevségi szintet kínálunk: CFX 1, CFX 3 és CFX 5. A három szint a különböző szénszálminőségekből és tekercselésekből adódik. Ilyen módon optimális teljesítményt biztosítunk a különböző koordináta-mérőgépek eltérő pontossági követelményeihez.

Műszaki összehasonlítás


Alapanyag	Tömeg	Hőtágulás	Kihajlás
ZEISS REACH CFX 5	●○○○○	○○○○○	●○○○○
ZEISS REACH CFX 3	●○○○○	○○○○○	●●○○○
ZEISS REACH CFX 1	●○○○○	○○○○○	●●●○○
Alumínium	●●●●●	●●●●●	●●●●○
Titán	●●●●○	●●●○○	●●●●●

●○○○○ = kicsi

●●●●● = nagy
