ZEISS tapitótányér

Eredeti ZEISS tapitótányérok

Garantált teljes teljesítmény

A ZEISS koordináta-mérőgép egy nagy pontosságú rendszer. Minden alkatrész optimálisan illeszkedik egymáshoz és működik együtt. A tapitótányér a mérőberendezés kulcsfontosságú eleme, mivel általa rögzül a tapintórendszer a mérőfejhez.

  • Prevention of operating errors and incorrect measurements
  • Reduced measuring time
  • Faster stylus changes

Eredeti ZEISS tapitótányérokZEISS koordináta-mérőgépekhez

A ZEISS koordináta-mérőgép egy nagy pontosságú rendszer. Minden alkatrész optimálisan illeszkedik egymáshoz és működik együtt. A tapitótányér a mérőberendezés kulcsfontosságú eleme, mivel általa rögzül a tapintórendszer a mérőfejhez. Ahhoz, hogy a koordináta-mérőgép minden munkadarabhoz a megfelelő tapitótányért válassza ki, az eredeti ZEISS tapitótányérok egy azonosító chippel vannak ellátva, amelyet a koordináta-mérőgép felismer.
Csak a tanúsított ZEISS tapitótányérok segítségével érheti el a ZEISS koordináta-mérőgép teljes potenciálját. Kiváló minőségüket szigorú vizsgálati szabványok szerint ellenőrizzük, hogy jobb minőségű mérési eredményeket, nagyobb termelékenységet és nagyobb rendszerstabilitást biztosítsanak. Az eredetivel garantált a megbízható mérés.

Előnyök röviden:

Kiválótapitótányérok: az eredeti a ZEISS-től

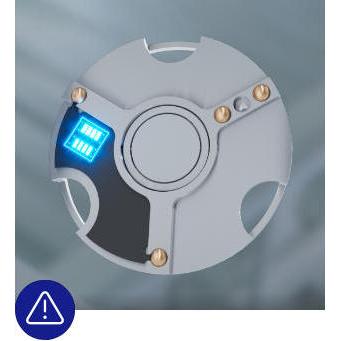

A működési hibák és helytelen mérések hatékony megelőzése

A működési hibák és helytelen mérések hatékony megelőzése

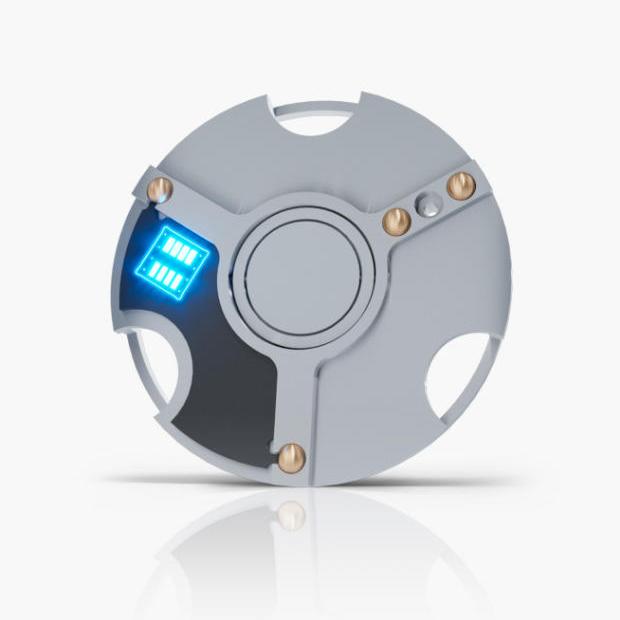

A ZEISS tapitótányéroka szoftverben azonosítóchip segítségével azonosítják a tapintórendszereket. Ez a technológia megakadályozza a működési hibákat és a téves méréseket. Az eredeti másik előnye: A kezelőpanel kijelzőjén olyan további információk állnak rendelkezésére, mint például a nyomás mérése vagy az aktív tapintórendszer szöge.

Csökkentett mérési idő

Csökkentett mérési idő

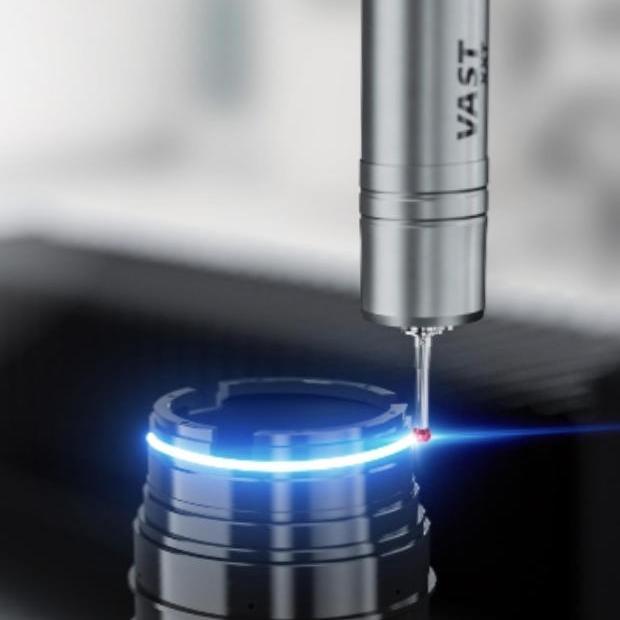

Az eredeti ZEISS tapitótányérok „Fly Scan” funkciója lehetővé teszi, hogy a tapintó megszakított kontúrokat simán, megállás nélkül tapogasson le. Ez lényegesen rövidebb programozási és mérési időt eredményez. Munkadarabtól függően ezzel az eljárással akár a mérési idő 70%-a is megtakarítható, például a fogaskerekek fejkörmérése esetén.

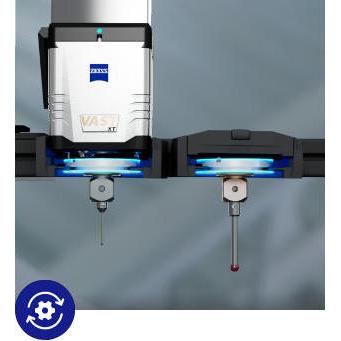

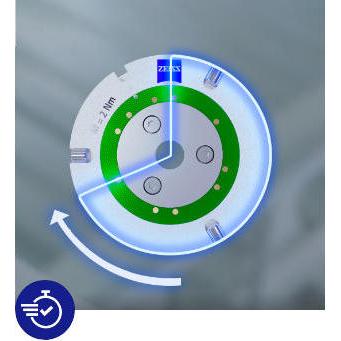

Gyorsabb tapintócsere

Gyorsabb tapintócsere

A „Quick Change” szoftverfunkció 50%-kal gyorsítja fel a tapintó-konfigurációk cseréjét. Ennek a funkciónak az értéke akkor mutatkozik meg leginkább, amikor olyan összetett munkadarabokat kell mérni, amelyek többszöri tapintócserét igényelnek. A VAST Performance Kit összes funkciója csak eredeti ZEISS tapitótányérokkal használható.

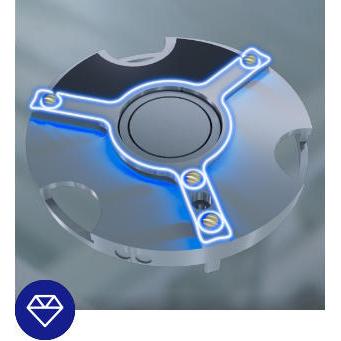

Robusztusabb adatátvitel

Robusztusabb adatátvitel

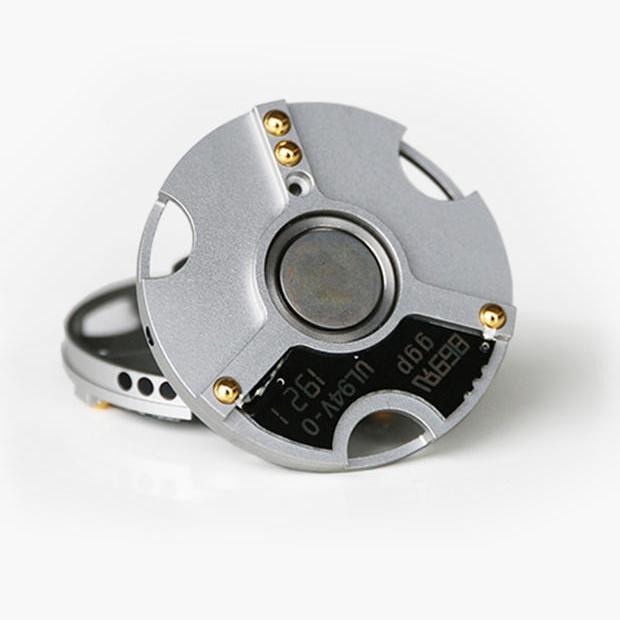

Az XXT tapitótányérok kifinomult pozícionálása megőrzi a rendszer stabilitását, miközben ugyanolyan magas szintű pontosságot biztosít. Az aranybevonatú érintkezési pontok javítják az elektromos vezetőképességet, így megbízhatóbb adatátvitelt biztosítanak. Összességében a koordináta-mérőgép hatékonysága csak az eredeti ZEISS tapintótányérok használatával garantált.

A ZEISS tapintótányérokkalfelgyorsítható a mérés

Hét tipp a gyorsabb mérési folyamathoz

Tapintótányérok típusai

Eredeti ZEISS tapintótányérok – A tökéletes tapintótányér az Ön mérőrendszeréhez

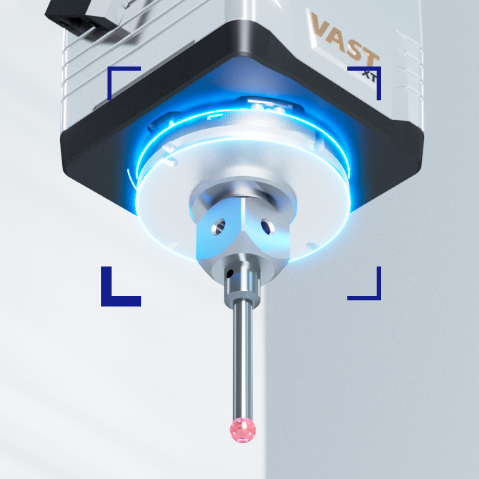

ZEISS VAST

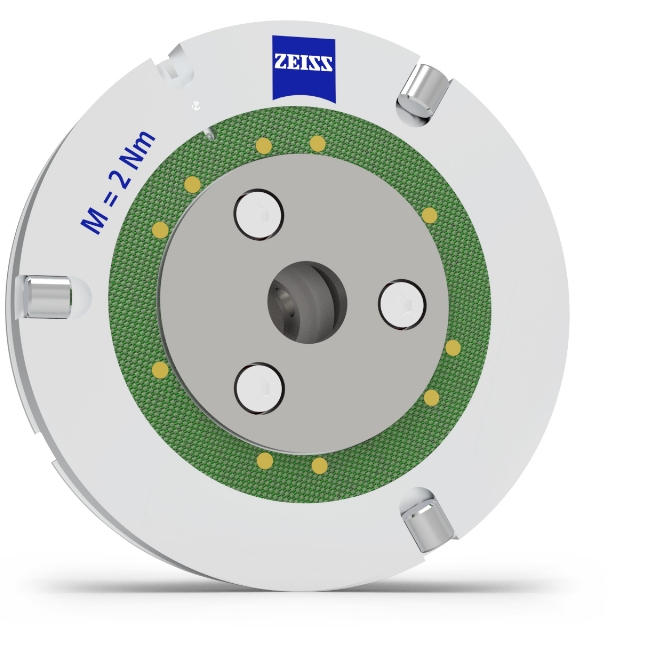

ZEISS VAST

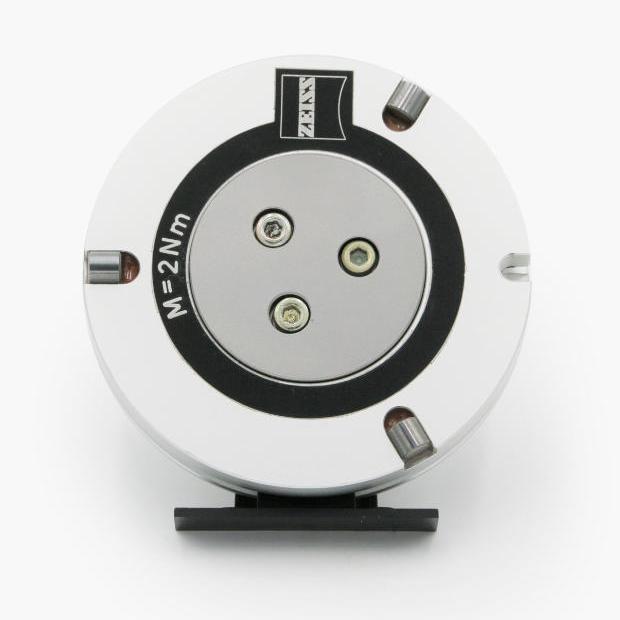

A ZEISS VAST tapintótányérok támogatják a ZEISS VAST Gold és ZEISS VAST XT Gold szenzorokat. A ZEISS VAST Gold az ideális szenzor az érintéses letapogatáshoz és a hosszú tapintóval végzett egypontos mérésekhez. Ezek akár 800 milliméter hosszúságú és 800 gramm súlyú tapintókkal is megbirkóznak. Ezt az szenzort nagy letapogatási sebesség jellemzi.

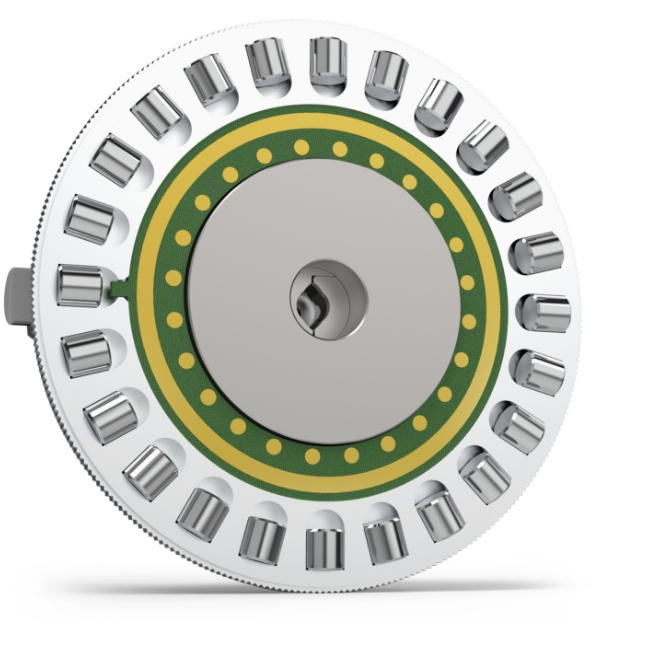

ZEISS VAST XTR

ZEISS VAST XTR

A ZEISS VAST XTR tapintótányéra megfelelő választás a ZEISS VAST XTR Gold szenzorhoz. Ez a fajta szenzor integrált forgástengellyel rendelkezik, ami azt jelenti, hogy a tapintó a mérendő elem irányába van igazítva.

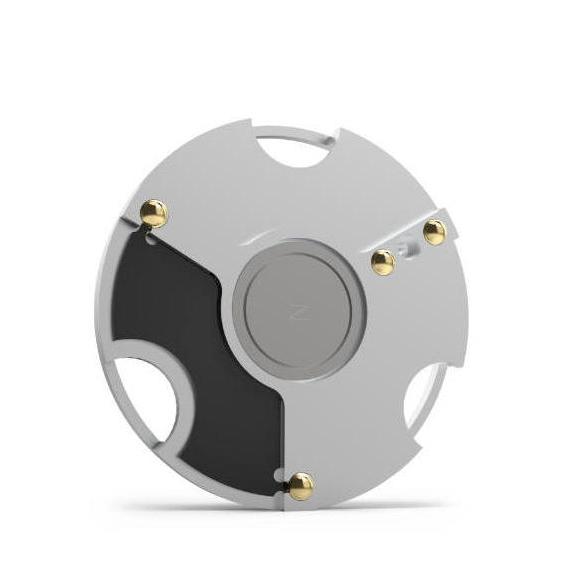

ZEISS VAST XXT

ZEISS VAST XXT

Ezek a tapintótányérok támogatják a ZEISS VAST XXT érzékelőket. Ez az érzékelő lehetővé teszi a nagy pontosságú letapogatást a ZEISS RDS forgatófejjel. Az XXT tapintótányérok kifinomult illesztési pontja biztosítja a rendszer stabilitását és a nagyfokú pontosságot. Az aranyozott érintkezési pontok javítják az elektromos vezetőképességet az erősebb adatátvitel érdekében.

Tárolás és gondozás

  • Védje tapintótányérjait a ZEISS tárolási megoldásaival

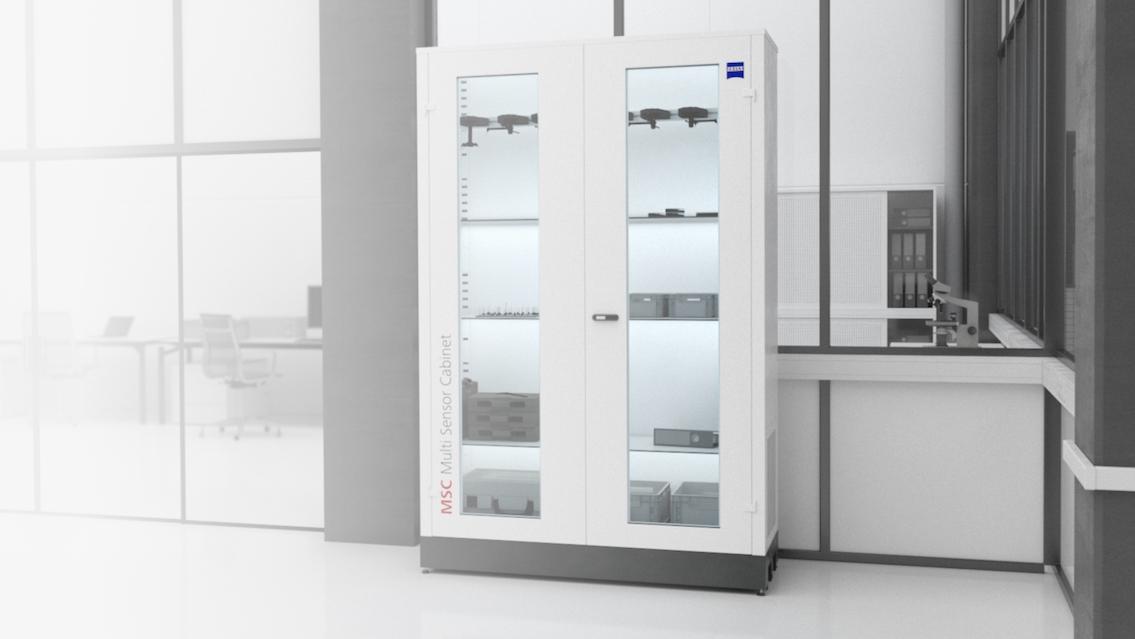

    Védje tapintótányérjaita ZEISS tárolási megoldásaival

    Mint minden érzékeny méréstechnikai tartozék esetében, itt is különösen fontos, hogy a tapintótányérokat biztonságosan tároljuk, és ne hagyjuk őket védtelenül a mérőszobában vagy a gépen. Az érzékeny tapintórendszereket egyszerűen megvédheti a szennyeződésektől és sérülésektől a ZEISS tapintószekrényekben, amelyek speciálisan kialakított lemeztartókkal rendelkeznek, ahol a kiesés veszélye nélkül tárolhatja őket. Így az Ön tapintórendszerei tökéletes állapotban használhatók a koordináta-mérőgépen, amikor csak szükség van rájuk.

  • Tapintótányérok tisztítása könnyedén és előírásszerűen

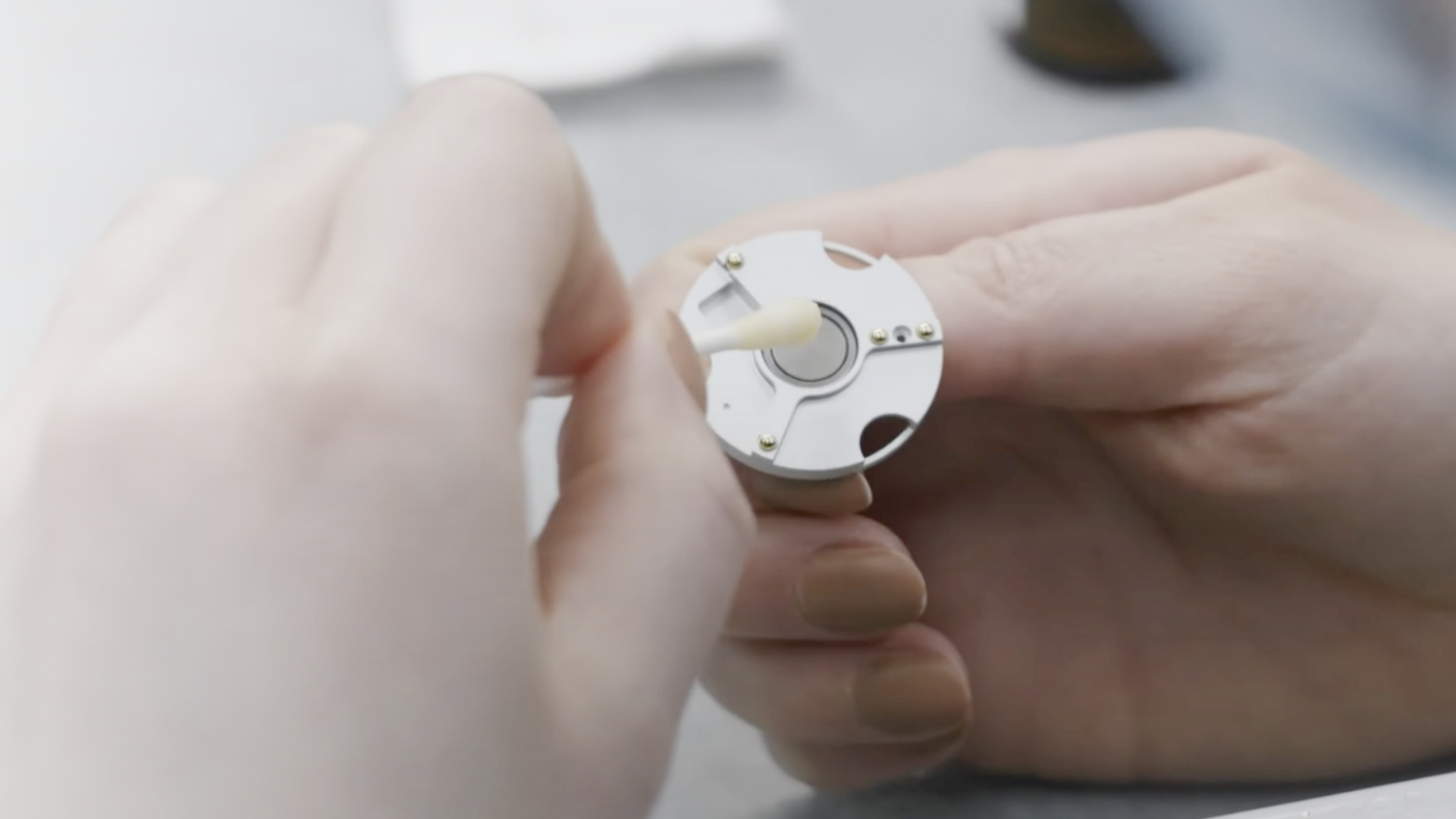

    Tapintótányérok tisztítása könnyedén és előírásszerűen

    Az elhajlás és a mérési adatok megbízható átvitelének biztosítása érdekében javasoljuk, hogy a tapintótányérokat rendszeres időközönként tisztítsa meg. Az olaj és a por működési hibákat okozhat, és megakadályozhatja a reprodukálható méréseket. Különösen a hárompontos érintkezőt és az adatchip érintkezőit kell tisztán tartani a szennyeződésektől. Javasoljuk, hogy a görgőket, a golyókat és a chip érintkezőit puha ZEISS mikroszálas kendővel, vagy makacsabb foltok esetén ZEISS tapintótisztító kendővel tisztítsa meg.

  • A ZEISS VAST és ZEISS VAST XTR tapintótányérok helyes beállítása

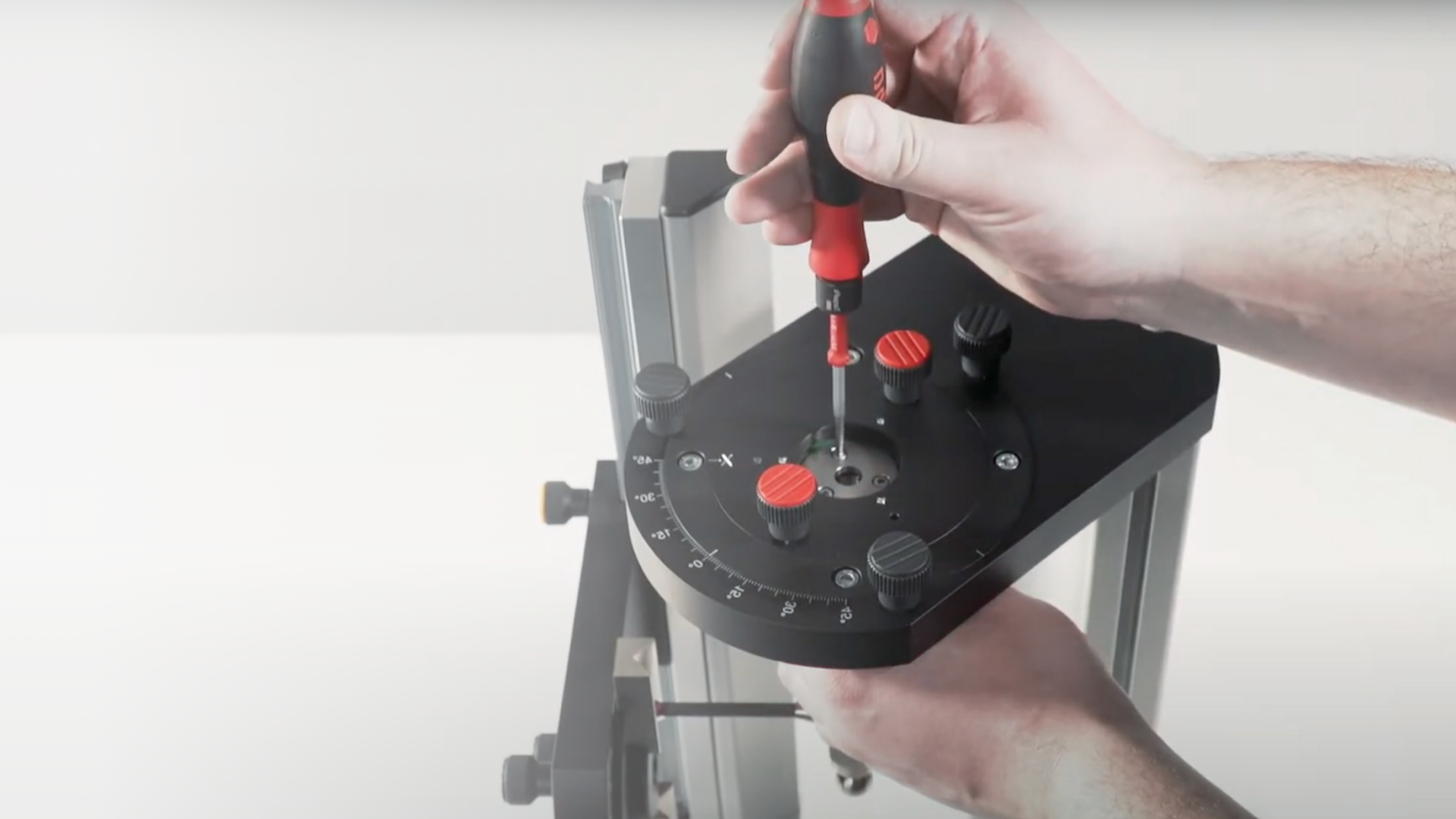

    A ZEISS VAST és ZEISS VAST XTR tapintótányérok helyes beállítása

    Az tapintótányérok forgási helyzete a tetején lévő három csavarral állítható. A beállításokat nagy körültekintéssel kell elvégezni, ideális esetben nyomatékkulccsal: Ha a csavarok nincsenek megfelelően meghúzva, a csatlakozás nem elég merev ahhoz, hogy reprodukálható mérési eredményeket biztosítson. Ha a csavarokat túlságosan meghúzza, az egész lemez megvetemedik, és a rendszer többi alkatrészéhez való biztonságos illeszkedés már nem garantálható. Trükkösnek hangzik? A ZEISS FixAssist® segítségével az tapintótányérok beállítása gyerekjáték.

Felkészülve a jövőre

Eredeti ZEISS tapintótányérokkal
  • A gépek és szoftverek garantált együttműködése

    A gépek és szoftverek garantált együttműködése

    A ZEISS által kifejlesztett összes gépalkatrész és szoftververzió kompatibilitását, beleértve az eredeti ZEISS tapintótányérokat is, laboratóriumban tesztelik. Csak az eredeti ZEISS tapintótányérok biztosítják és garantálják a megbízható működést.

  • Jövőbiztosan, maximális teljesítménnyel

    Jövőbiztosan, maximális teljesítménnyel

    Az összes teljesítmény-optimalizáló szoftverfunkciót csak az eredeti ZEISS tapintótányérok használatával élvezheti. Ezek segítségével ma és a jövőben is teljes mértékben kiaknázhatja a ZEISS koordináta-mérőgépben rejlő lehetőségeket.

  • Nincs kompromisszum a gép pontosságában

    Nincs kompromisszum a gép pontosságában

    A mérnöki folyamat során csak az eredeti ZEISS tapintótányérokat értékelik alaposan. Ez garantálja a megbízható mérési eredményeket az előírt gépspecifikáción belül.

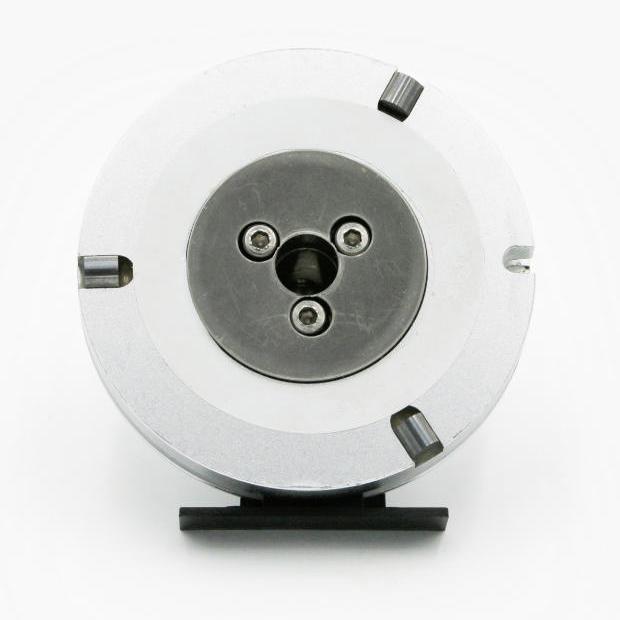

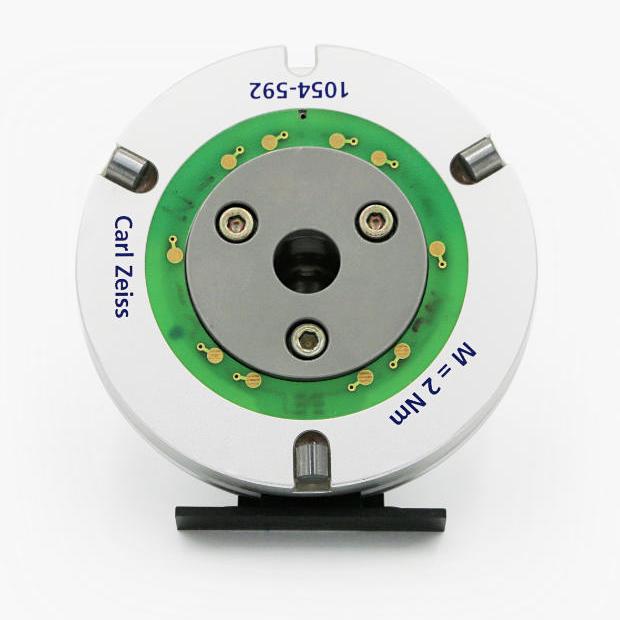

Az eredeti ZEISS tapintótányérok története

Kezdettől fogva a versenytársak előtt

Gyakran ismételt kérdések a tapintótányérokról

  • A tapintótányérok meghúzási nyomatéka kritikus fontosságú és mindenképp betartandó. Ha a csavarokat kisebb nyomatékkal húzza meg, fennáll annak a veszélye, hogy a tapintórendszer elferdül, ami a szártapintás miatt mérési hibákat eredményezhet. Ha a csavarokat túlságosan meghúzza, az adapterlemez alumínium teste deformálódik, és azt a fej már nem tudja megfelelően felvenni, így a mért értékek nem vihetők át reprodukálható módon.

  • Az aranygömböket a stabilabb adatátvitel biztosítása érdekében vezettük be. Az aranybevonat sokkal jobban továbbítja az elektronikus adatokat, mint a korábbi megoldásból ismert tiszta acélgömb. Ezek az aranybevonatok az audiotechnika területéről is ismertek: a csatlakozókat is szokták aranyozni. Különösen a gyártás során olaj- és portartalmú környezetben dolgozó koordináta-mérőgépeken ezek az aranygömbök lényegesen jobb eredményeket tesznek lehetővé.

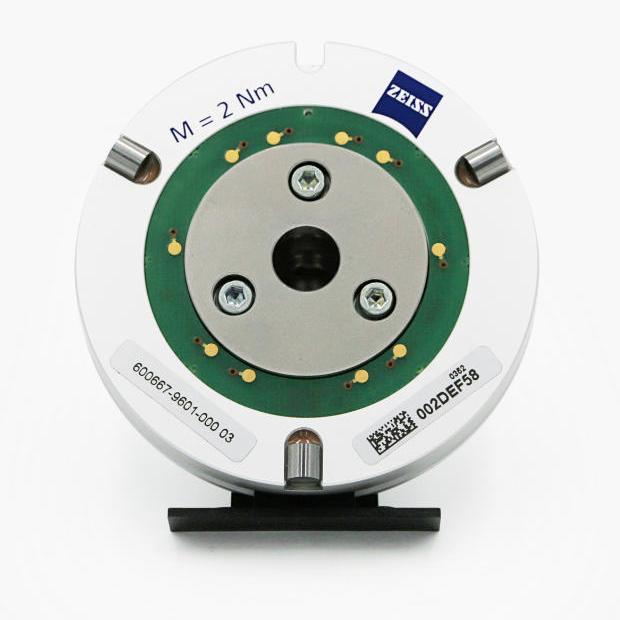

  • A VAST XT mérőfej bevezetése óta technikailag lehetővé vált a tapintórendszerek chippel történő azonosítása. Ez az alapja a gépvezérlések és a CALYPSO szoftver számos lehetőségének. Ez a chip 2007 óta van aktiválva, és számos alkalmazásban használják. A gép vagy a szoftver egyre több funkciója csak ezen aktivált chipek segítségével valósítható meg. Azaktivált chippel ellátott tapintótányéron egy ZEISS logó és 2 matricát látható, cikk- és sorozatszámokkal.

  • A használt mérőfejtől függetlenül minden tapintórendszer láncában a legfontosabb alkatrész a tapintótányér. A lemez átadja a tapintási kitérést a mérőfejnek. Minél jobb és stabilabb ez a kapcsolat, annál megbízhatóbbak a mérhető értékek. Ez az átviteli biztonság szennyezett vagy sérült tapintótányérok esetén lecsökkenhet. Ezért javasoljuk a kritikus alkatrészek rendszeres tisztítását és mikroszkóp alatti ellenőrzését. A kritikus alkatrészek: a 3 beragasztott görgő és a tapintótányérközepén lévő úgynevezett rögzítő lemez. Mindkettőnek teljesen mentesnek kell lennie a szennyeződésektől és a sérülésektől. A tisztításhoz a megfelelő tisztítókendők használhatók. A szennyeződés típusától és makacsságától függően más tisztítószerek is használhatók. Javasoljuk azonban, hogy előzetesen konzultáljon ZEISS-kapcsolattartójával.

  • A ZEISS tapintótányérjai a ZEISS mérőfej-technológia részét képezik, amelyet nem lehet olyan könnyen másolni. A gép és a CALYPSO alapfunkciói természetesen használhatók. Az új vezérlők és számos szoftveropció azonban csak az eredeti ZEISS tapintótányérok speciálisan kifejlesztett technológiáját tudja olvasni. Azonban a piacon kapható sok olcsó másolat nem tudja ezt a különleges technológiát, így előfordulhat, hogy nem működik az új vezérlőkkel vagy új funkciókkal. Csak az eredeti ZEISS tapintótányérok garantálják a gép teljes működőképességét.

Az innováció fantasztikus

Az ideális tapintórendszer

Ismerje meg a tapintótányérok központi szerepét, amely a tapintók és a koordináta-mérőgép közötti kapcsolódási pontot alkotja, valamint a hosszabbítókkal és a csatlakozóelemekkel kapcsolatos fontos információkat. Megfelelően kombinálva ezek az alkatrészek ideális tapintórendszert biztosítanak a megbízható és reprodukálható mérési eredményekhez.
