Fogaskerékmérési szolgáltatások

Professzionális támogatás mérési feladataihoz

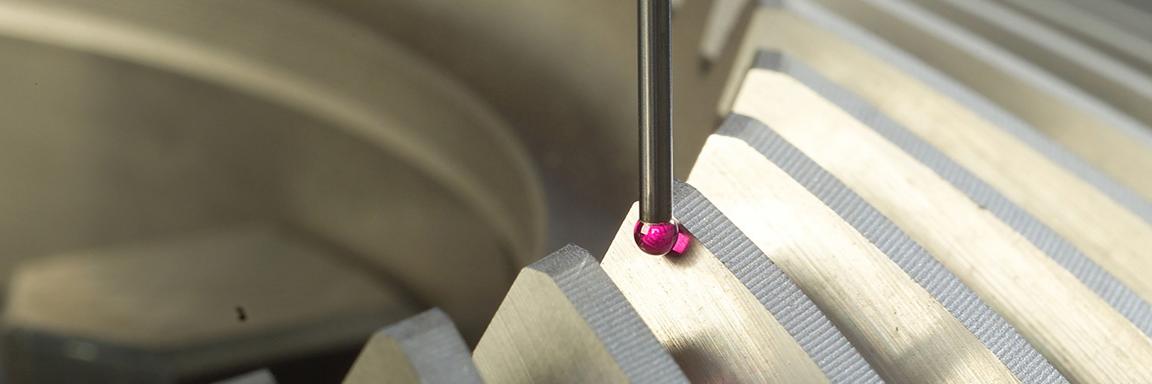

A fogaskerék-technológiában szerzett több évtizedes tapasztalatunknak köszönhetően professzionális támogatást nyújtunk mérési feladataihoz, és minden egyes alkalmazásához megtaláljuk a megfelelő mérési eljárást. A mérési megoldás az adott alkalmazástól függ. A mérés történhet forgóasztallal és csillag tapintórendszerrel vagy anélkül, illetve horizontális mérés legyező alakú tapintórendszerrel.

Széles mérési tartomány

A ZEISS koordináta-mérőgépek és a ZEISS GEAR PRO szoftver lehetővé teszi a szabványoknak megfelelő mérést és elemzést az összes elterjedt fogaskeréktípus esetében, három méter külső átmérőig és 16 tonna súlyig.

Bővebben

A szabványoknak megfelelően

A fogaskerekek mérésének elemzése a nemzeti és nemzetközi szabványok, például a DIN, ISO, AGMA és JIS, illetve a felhasználó által meghatározott tűréshatárok szerint történik.

Névleges és mért értékek összehasonlítása

Ha rendelkezésre áll CAD-modell, a szokásos fogaskerék-diagramokon kívül a ZEISS METROTOM komputertomográf segítségével a műanyagból készült fogaskerekek névleges/tényleges összehasonlítását is el tudjuk végezni.

Bővebben

Fogaskerékmérés

Alkalmazási területek

Hengeres fogaskerék

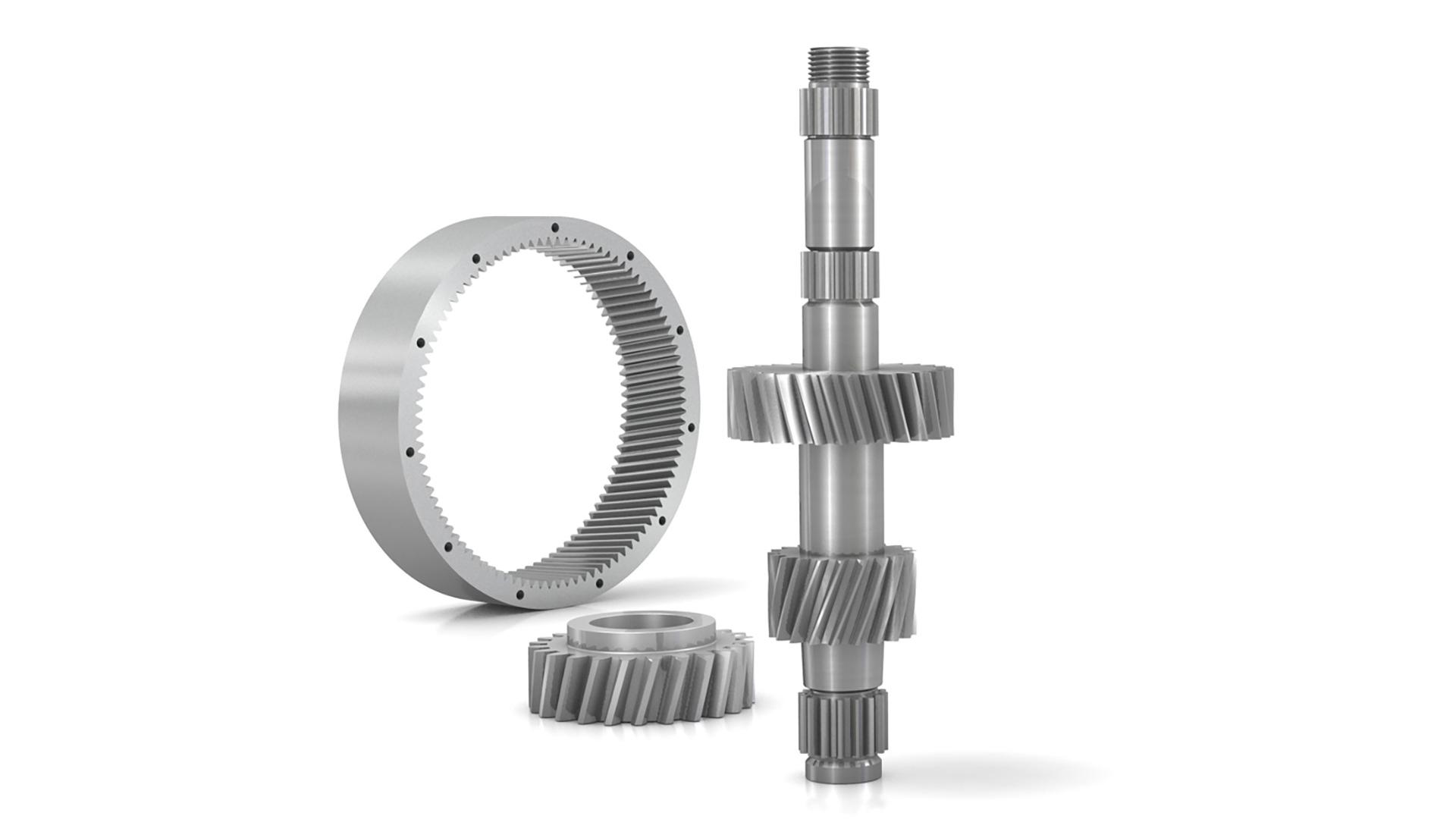

Evolvens fogazatú fogaskerekek és bütykök, valamint lineáris profilú bütykök mérésére alkalmas. Nem számít, hogy külső, vagy belső fogaskerékről, egyenesfogú, vagy ferdefogú fogaskerekekről van-e szó. Különleges alakok, pl. kónikusan korrigált, vagy kúpos fogaskerekek, valamint kulcsbütykök, illetve fűrészfogas bütykök is elemezhetők. A ZEISS GEAR PRO involute támogatja a GDE (GearDataExchange) általános ipari formátumot is.

ZEISS GEAR PRO evolvens protokoll

Spirális és egyenes kúpos fogaskerék

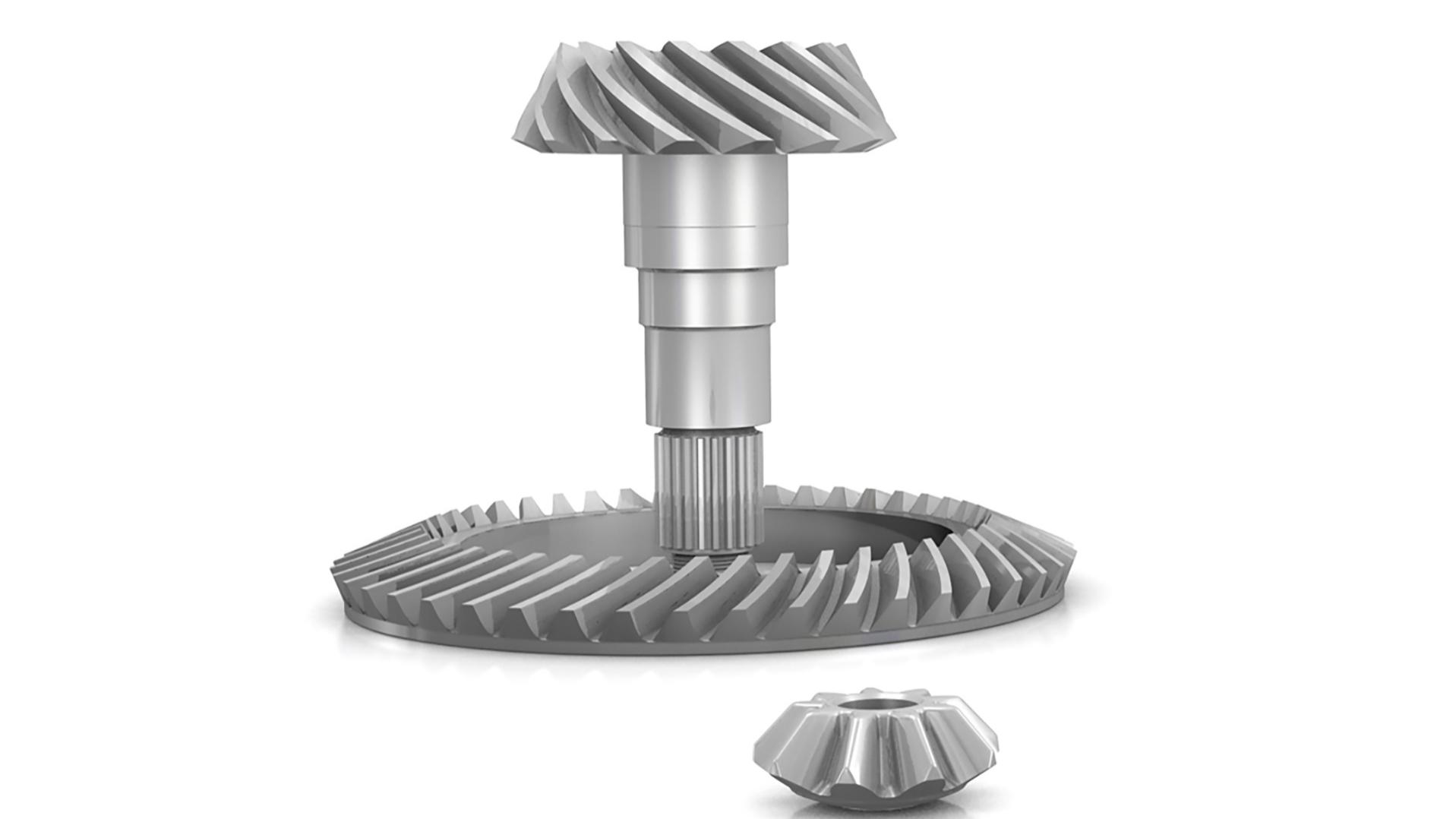

Megkülönböztetünk spirális és egyenes kúpos fogaskerekeket. Az összes változat, így pl. hajtó-, gyűrűs és préselt fogaskerekek is mérhetők. A névleges adatok a szokásos, pl. Gleason (GAGE), vagy Klingenberg (KIMOS) ipari formátumokban készítjük elő, vagy pedig egy CAD modellből is importálhatók. Névleges adatok hiánya esetén a mester fogaskerekes módszer (vagy digitalizáció) is alkalmazható.

ZEISS GEAR PRO kúpos protokoll

Csiga

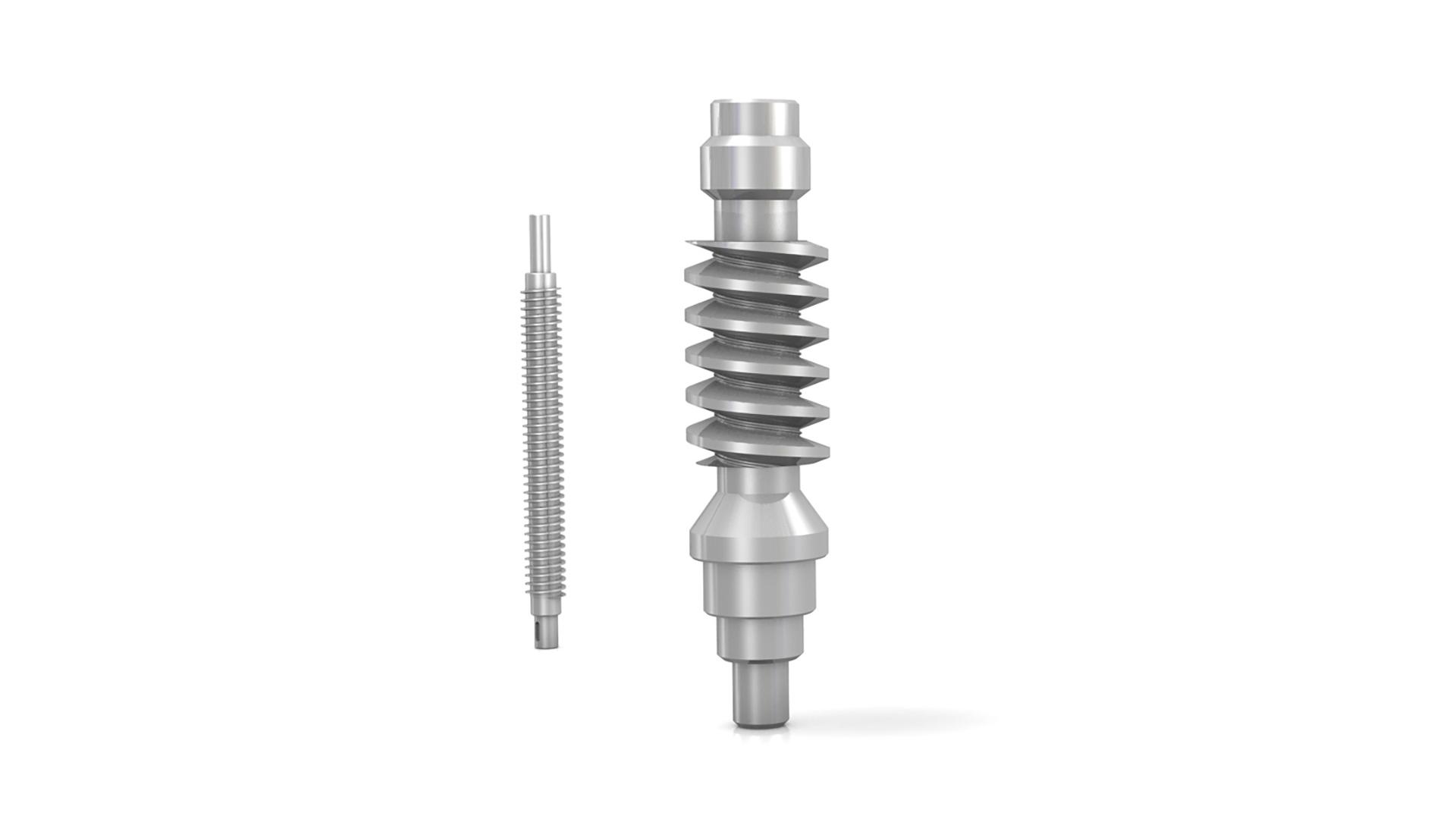

Az összes tipikus csigaprofil, pl. ZI, ZA, ZN és ZK szabványok szerinti mérése és elemzése lehetséges.

ZEISS GEAR PRO csiga protokoll

Rotor

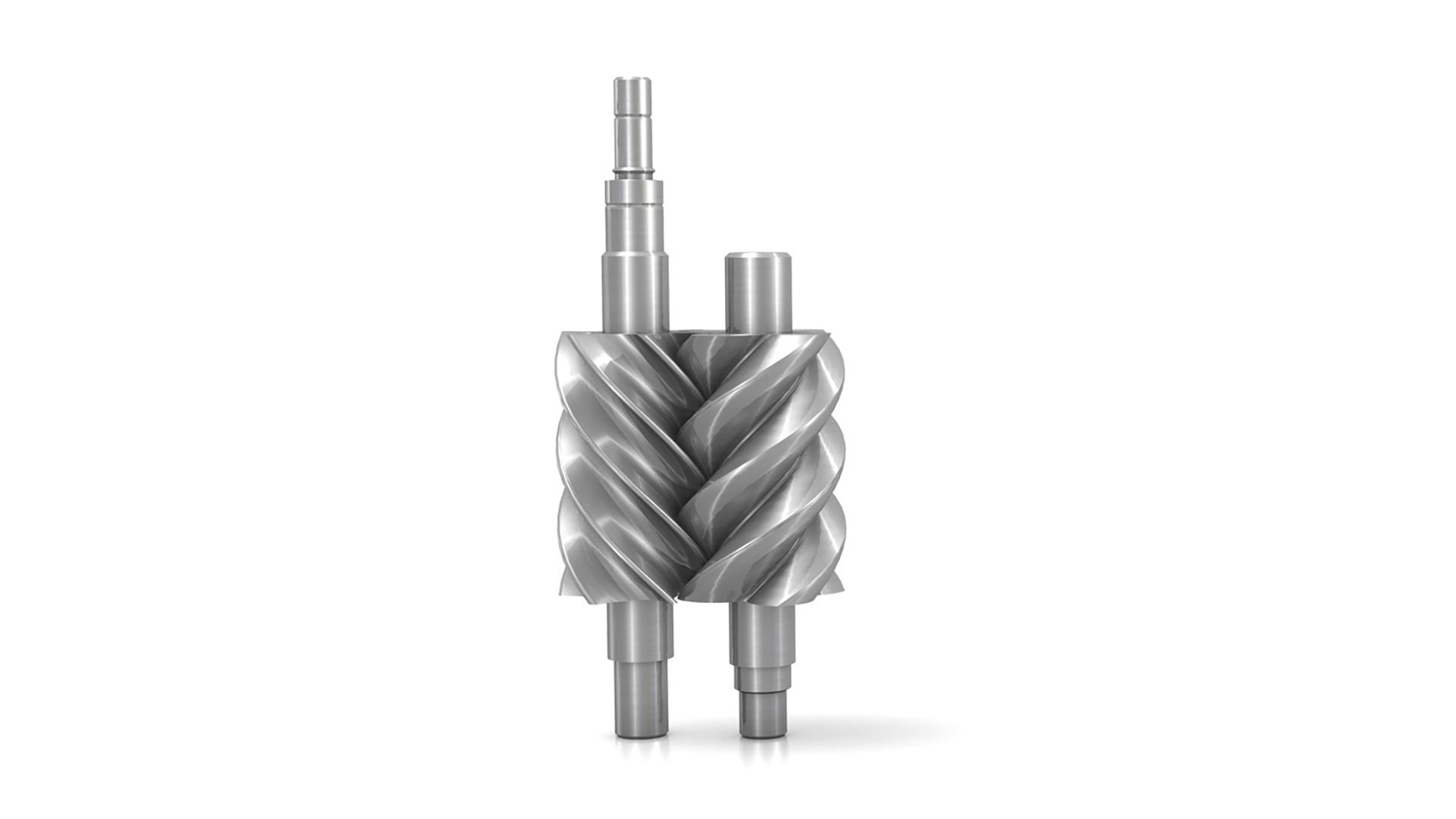

A rotorok (csavarkompresszorok) méréséhez apa (elsődleges rotor), anya (segédrotor) és egyenes rotorok támogatottak. A mérés névleges adatai transzverzális profilrészként, vagy CAD modell formájában bocsáthatók rendelkezésre.

ZEISS GEAR PRO rotor protokoll

Fogazás

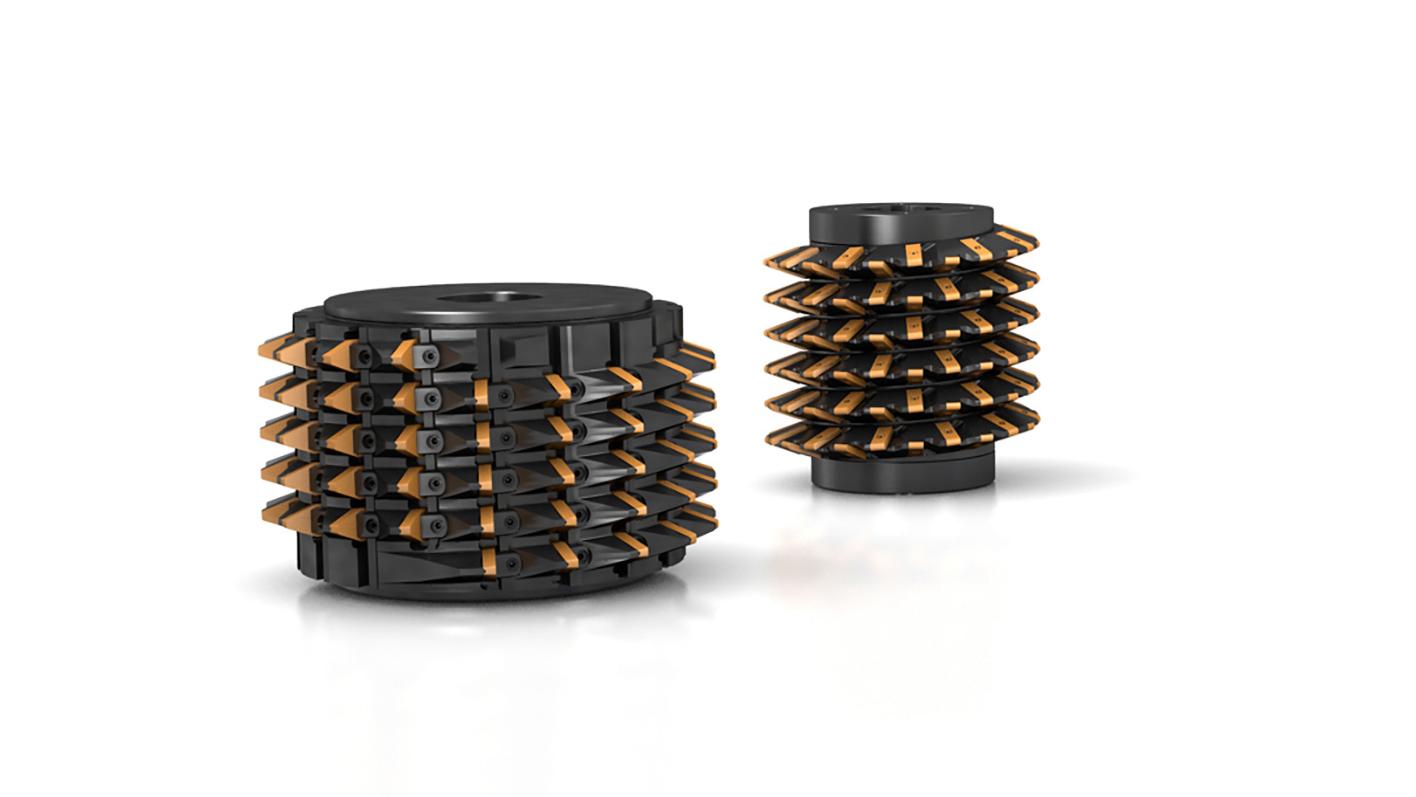

Evolvens fogaskerekek gyártásához szükséges egy- és többmenetes fogazások mérhetők. Forgólemezes teljes profilú és blokkfogazók is támogatottak. Tangenciális vágási geometriájú fogazók mérése szintén lehetséges.
