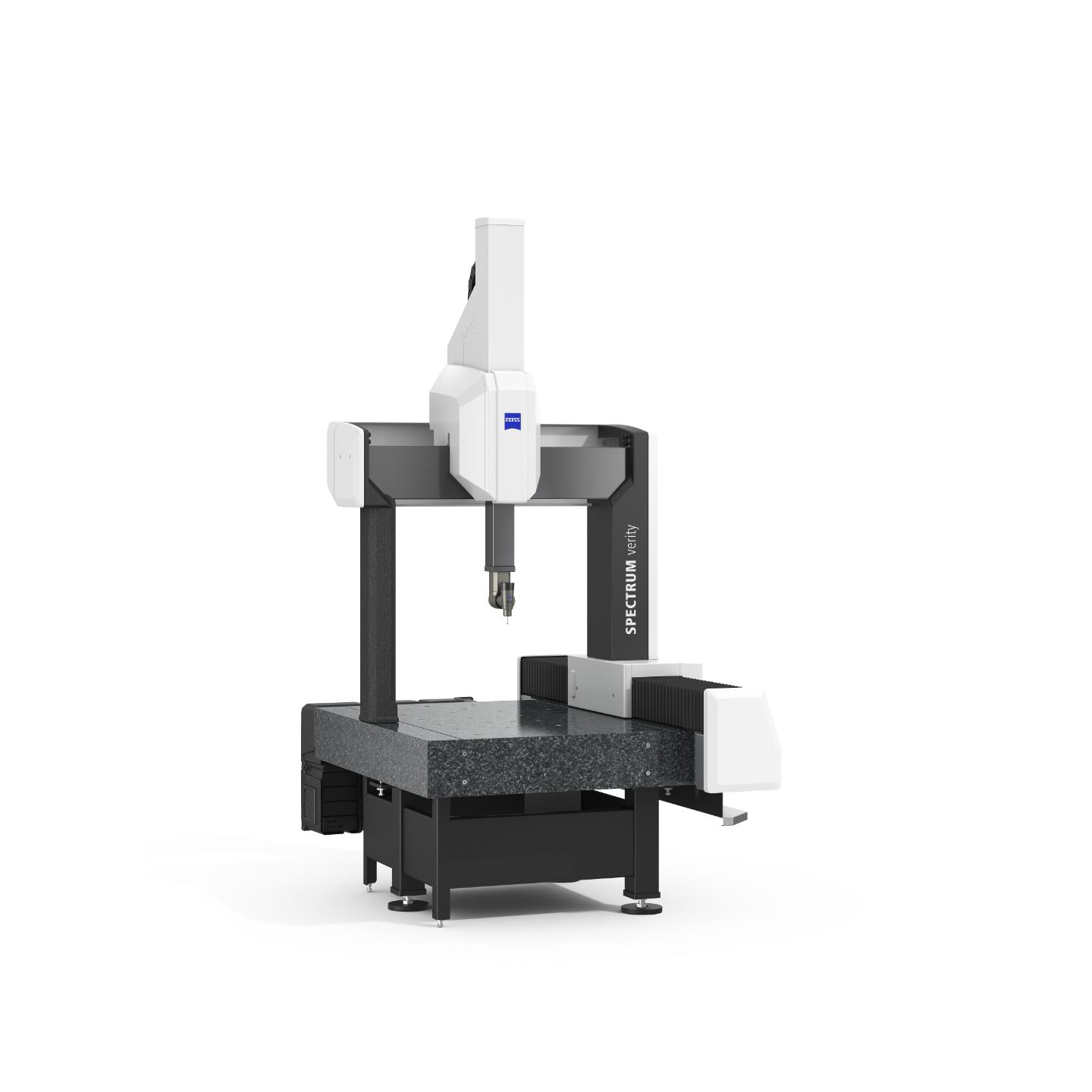

ZEISS SPECTRUM verity
A ZEISS SPECTRUM termékcsalád

ZEISS SPECTRUM verity

Aktív szkennelés és nagy pontosság a megbízható eredményekért

Ez a híd kialakítású koordináta-mérőgép nagy pontosság, az szenzorok terén pedig nagyfokú rugalmasság jellemzi. Profitáljon a fejlett technológiából, a hatékony folyamatokból, az aktív szkennelésből, valamint a rendkívül pontos mérési eredményekből számos alkatrész és alkalmazás esetében. A megbízható érintéses mérések mellett a ZEISS SPECTRUM verity az új LineScan One lézerszkennerrel való kompatibilitás révén optikai szkennelést is kínál. Az optikai szkennelés ebben az osztályban kiemelkedik, és kiváló ár-érték arányt kínál.

  • Tactile and optical scanning
  • Active scanning with ZEISS VAST XT gold
  • SoftTouch Mode for increased efficiency
Oldal tartalom
Kapcsolat
Érintéses mérések

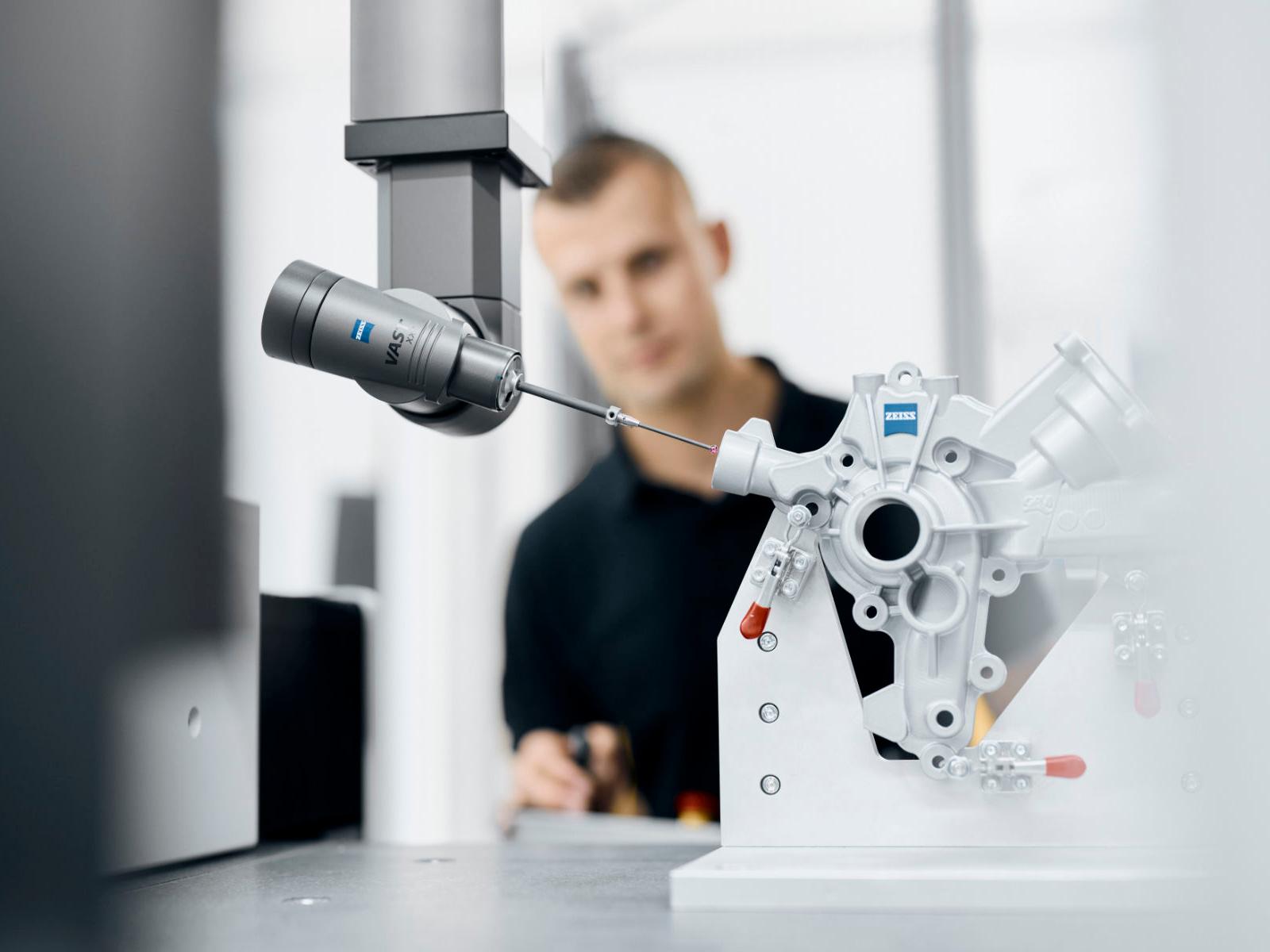

Érintéses mérés a ZEISS Scanning technológiával

A ZEISS SPECTRUM verity a nagyobb pontosság elérése érdekében fejlett funkciókkal van ellátva az érintéses szkenneléshez. Az egypontos mérések a mérési pontok közötti állapotokat interpolációval becsülik meg, ami potenciálisan figyelmen kívül hagyja a jelentős eltéréseket. A ZEISS szkennelési technológiája viszont lehetővé teszi több ezer adatpont néhány másodperc alatt történő rögzítését, ami valóban megbízható érintéses minőségbiztosítást tesz lehetővé.

A technológia nagyobb üzembiztonságot, pontosságot és munkavégzési teljesítményt kínál, mint az egypontos mérések. Mivel a teljes alkatrészek mérése egyetlen folyamatos mozgással történik, a szkennelés nagyobb sebességet, a környezeti hatások kiküszöbölését és sokkal több adat rögzítését teszi lehetővé. Ez nagy munkavégzési teljesítményt és a pontos eredményeket garantál, ami létfontosságú a gyártás szempontjából.

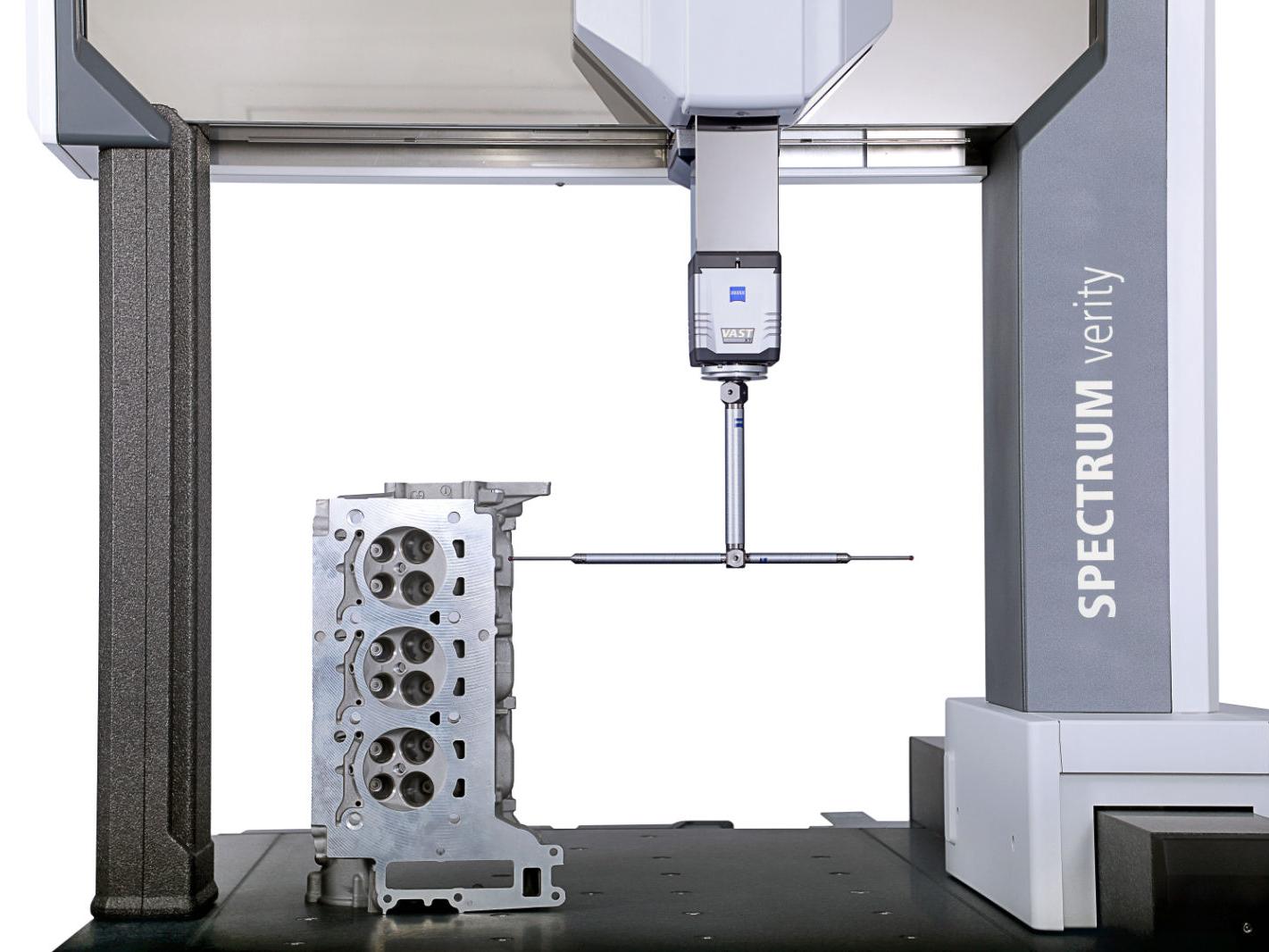

Aktív szkennelés

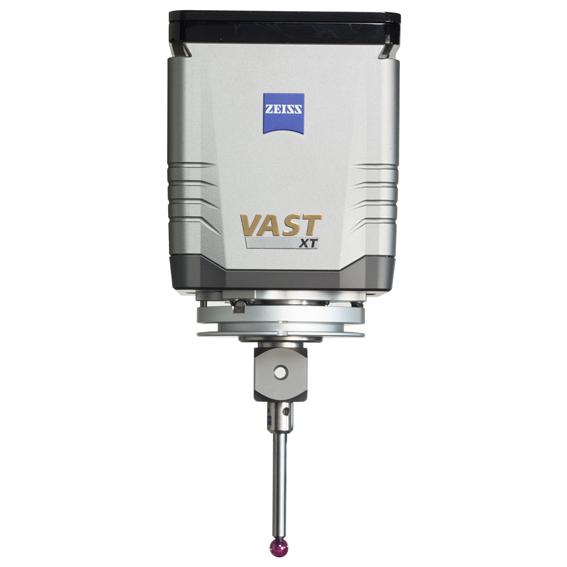

Aktív szkennelés a ZEISS VAST XT gold révén

A ZEISS SPECTRUM verity a ZEISS VAST XT gold érzékelővel aktív letapogatást kínál testreszabható mérőerővel - a maximális rugalmasságú, gyors és pontos letapogatáshoz.

Az aktív pásztázó rendszerek szoftvervezérelt elektromágneseket és erőszabályozókat használnak, amelyek nettó nulla erőt fejtenek ki. Az aktív rendszer valós időben figyeli az eltéréseket, és úgy állítja be a tapintóra ható erőt, hogy az a lehető legkisebb és legegyenletesebb maradjon, függetlenül annak hosszától, tömegétől, helyzetétől vagy tájolásától. Ezzel a módszerrel nagyobb pontosság érhető el sokkal gyorsabb mérési sebesség mellett, és nem szabványos geometriák esetén is ideális.

Új szint a folyamat megbízhatóságában és termelékenységében

A ZEISS SPECTRUM verity a megoldás a nagy megbízhatóság és hatékonyság érdekében. Legyen szó optimalizált üzemidőről, hőmérséklet-ellenállásról, a tapintók széles kombinációjához való alkalmasságról vagy a gyors és egyszerű telepítésről: A ZEISS SPECTRUM verity segítségével a legjobb teljesítményt kapja a befektetéséért.

  • Költséghatékonyság

    A beépített CAA (Computer-Aided Accuracy) mérőfejjel ellátott RDS mérőfej csökkenti a működési időt, míg a kompakt érzékelő kialakítás jelentősen növeli a gép mérési térfogatát.

  • Az Ön igényeihez szabva

    A ZEISS SPECTRUM verity különböző csomagokban kapható egypontos méréshez, pásztázó üzemmódban vagy RDS-sel az összetett struktúrákhoz, valamint optikai mérési megoldásokhoz. Ez lehetővé teszi az alkalmazáson alapuló egyszerű döntéshozatalt.

  • Rugalmasság érzékelők révén

    A VAST XT gold lehetővé teszi bonyolultabb jellemzők mérését akár 500 mm-es tapintóhosszúsággal, ami a CMM-et több alkalmazáshoz teszi alkalmassá. A VAST XXT alkalmas a tapintók széles kombinációjára (pl. oldalsó csillag mérőfej 65 mm-ig), lehetővé téve összetettebb jellemzők mérését egyetlen tapintókonfigurációval.

  • Robusztusság és megbízhatóság

    A ZEISS SPECTRUM a legstabilabb és legmegbízhatóbb csúcskategóriás koordináta-mérőgép a maga kategóriájában. Az üvegkerámia mérőlécek széles hőmérsékleti tartományban képesek ellenállni a hőmérsékleti hatásoknak, hőmérséklet-érzékelő nélkül. A merevebb alapkeret és az állványszerkezet tökéletes erőátmenetet és földrengésvédelmet biztosít.

  • Növelt termelékenység

    A ZEISS SPECTRUM verity a VAST XT gold segítségével nagy letapogatási sebességgel büszkélkedhet, a pontosság veszélyeztetése nélkül. A SoftTouch üzemmód továbbá nagy pontosságot, ismételhetőséget és mérési sebességet biztosít az elhajló alkatrészeknél.

  • Kisebb munka az előkészítésnél

    A ZEISS SPECTRUM verity rendkívül gyors és egyszerű telepítése csökkenti a költségeket és elősegíti a rendszer gyors beindítását.

Műszaki adatok

ZEISS SPECTRUM verity

Típus

Híd kialakítású koordináta-mérőgép a mérőteremben

Méret

7/7/6;7/10/6
9/12/6; 9/18/6

Kompatibilis szenzorok

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Kompakt kialakítás
VAST XT gold
VAST XXT direct

Pontosság

Akár: 1,7 + L/300

Szoftver

ZEISS CALYPSO

Szöghelyzetek

Szögosztás: 2,5 fok
20 736 lehetséges pozíció

Optikai szenzorok

ZEISS LineScan One
Nem lehetséges aktív érzékelővel rendelkező SPECTRUM verity esetén

Opciók

ZEISS SoftTouch Mode
Nem lehetséges aktív érzékelővel rendelkező SPECTRUM verity esetén

Alkalmazási területek

  • Iparág

    A ZEISS SPECTRUM segítségével ipari alkatrészek, például CNC alkatrészek, tartozékházak és mechanikus alkatrészek mérésére alkalmas.

  • Elektronika

    A ZEISS SPECTRUM ideális a kisméretű elektronikai eszközök, például csatlakozók, házak, középső keretek vagy vékony fóliák szkennelésére.

  • Autóipar

    Az autóiparban a ZEISS SPECTRUM alkalmas kis házakhoz, préselt alkatrészekhez, CNC-megmunkált alkatrészekhez és műanyag alkatrészekhez.

  • Megmunkáló műhelyek

    A ZEISS SPECTRUM kiválóan alkalmas gyártási alkatrészek, fémlemez alkatrészek, préselt alkatrészek és műanyag alkatrészek mérésére.

Érzékelők és méretek

A ZEISS SPECTRUM verity megnyitja az aktív szkennelés világát, és ezáltal növeli a CMM megbízhatóságát, stabilitását, teljesítményét és rugalmasságát.

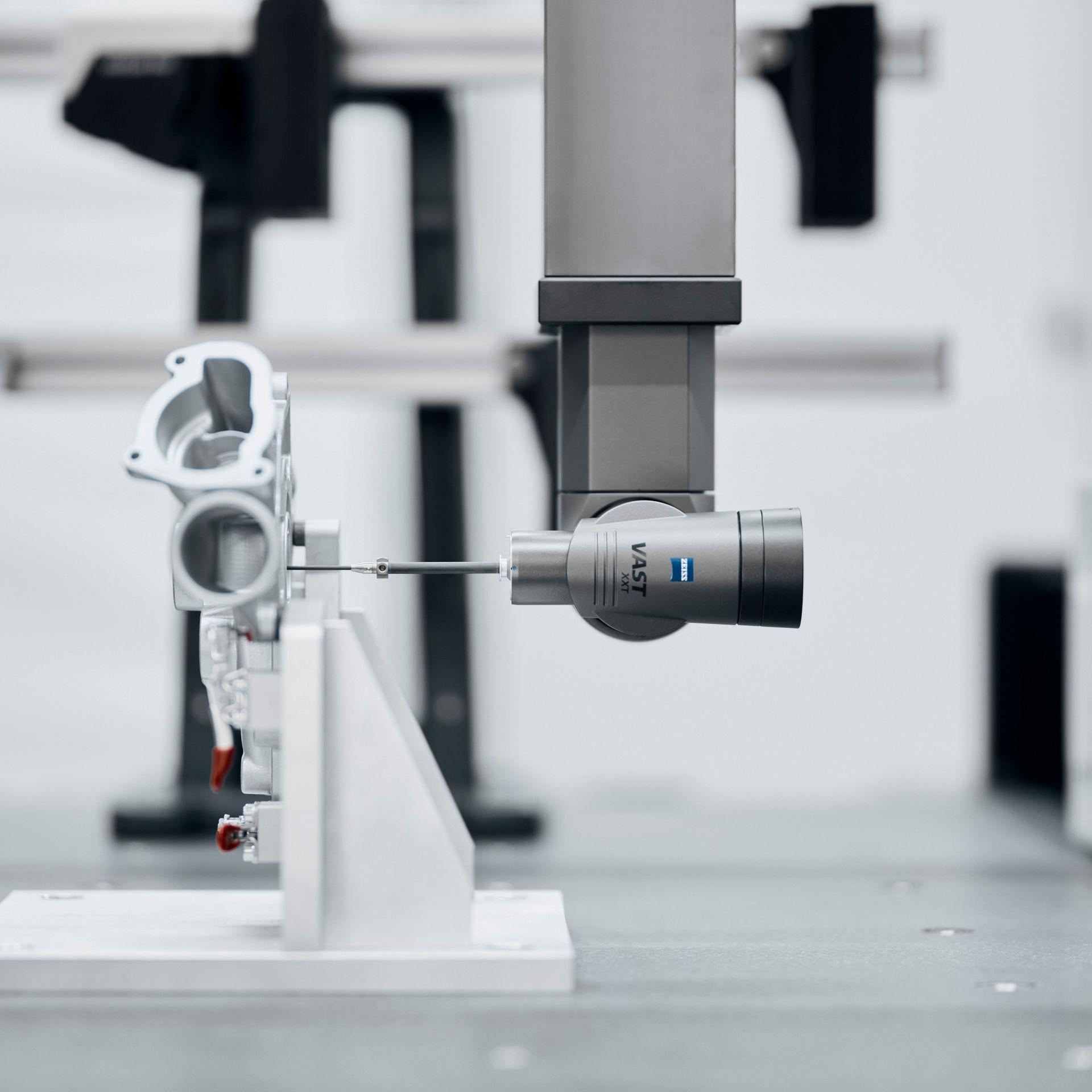

ZEISS SPECTRUM verity és ZEISS VAST XXT direct

ZEISS SPECTRUM verity és ZEISS VAST XXT compact

A még nagyobb mérési térfogatért

Méretek:
7/7/6

7/10/6

9/12/6

9/18/6

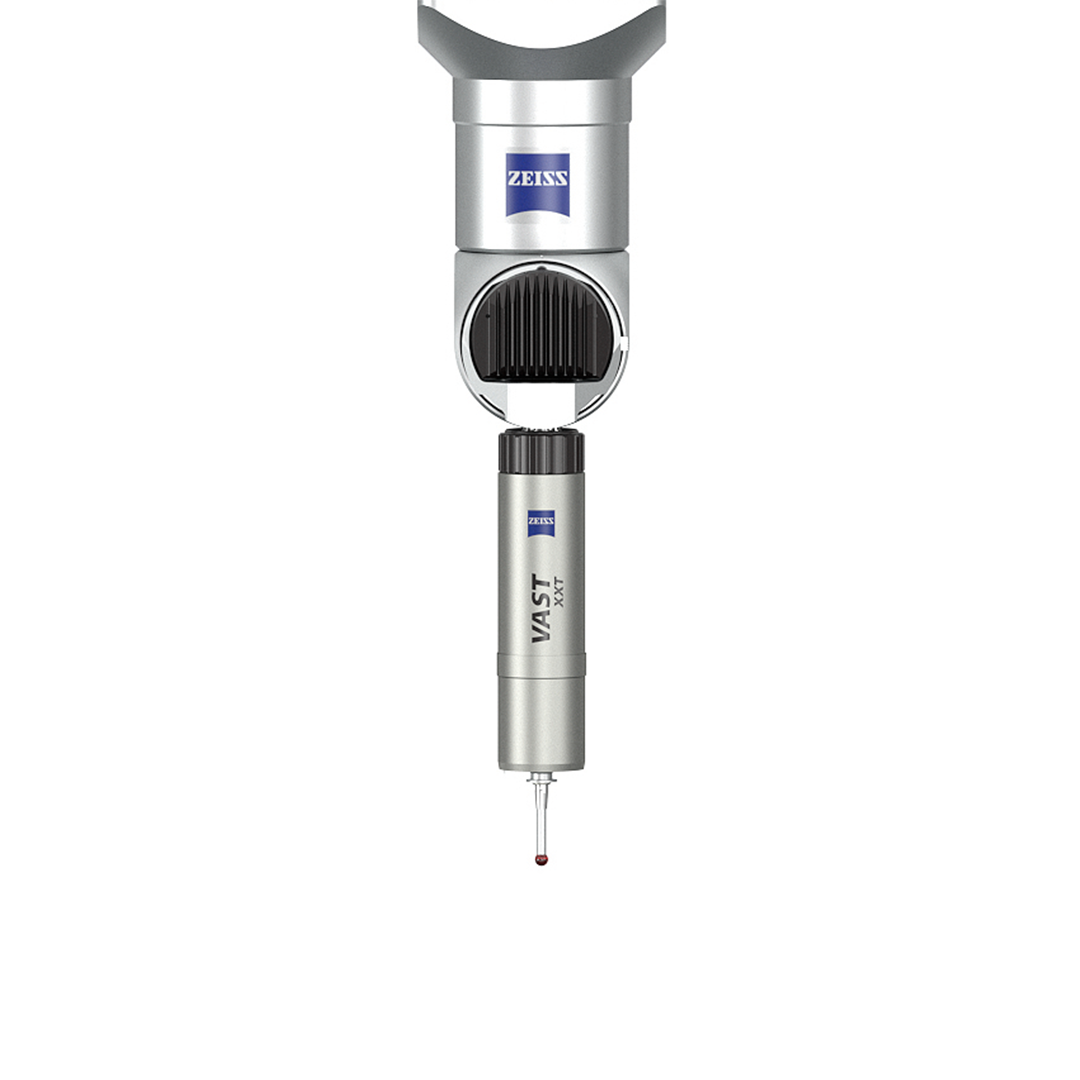

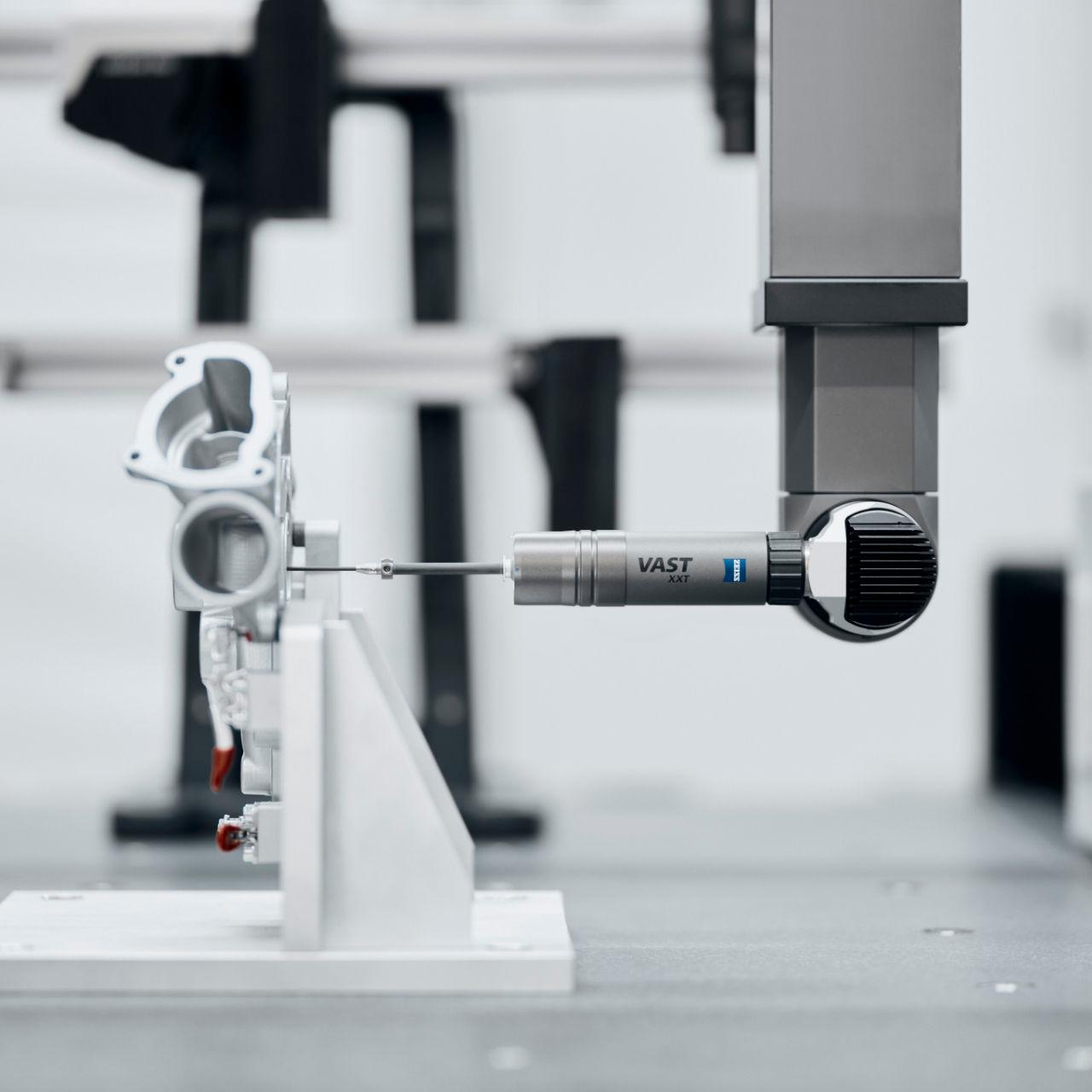

ZEISS SPECTRUM verity és ZEISS RDS C CAA, ZEISS VAST XXT-vel

ZEISS SPECTRUM verity és ZEISS RDS-CR1-CAA, ZEISS VAST XXT-vel

Összetett, több szöghelyzetű alkatrészekhez

Méretek:
7/7/6
7/10/6
9/12/6
9/18/6

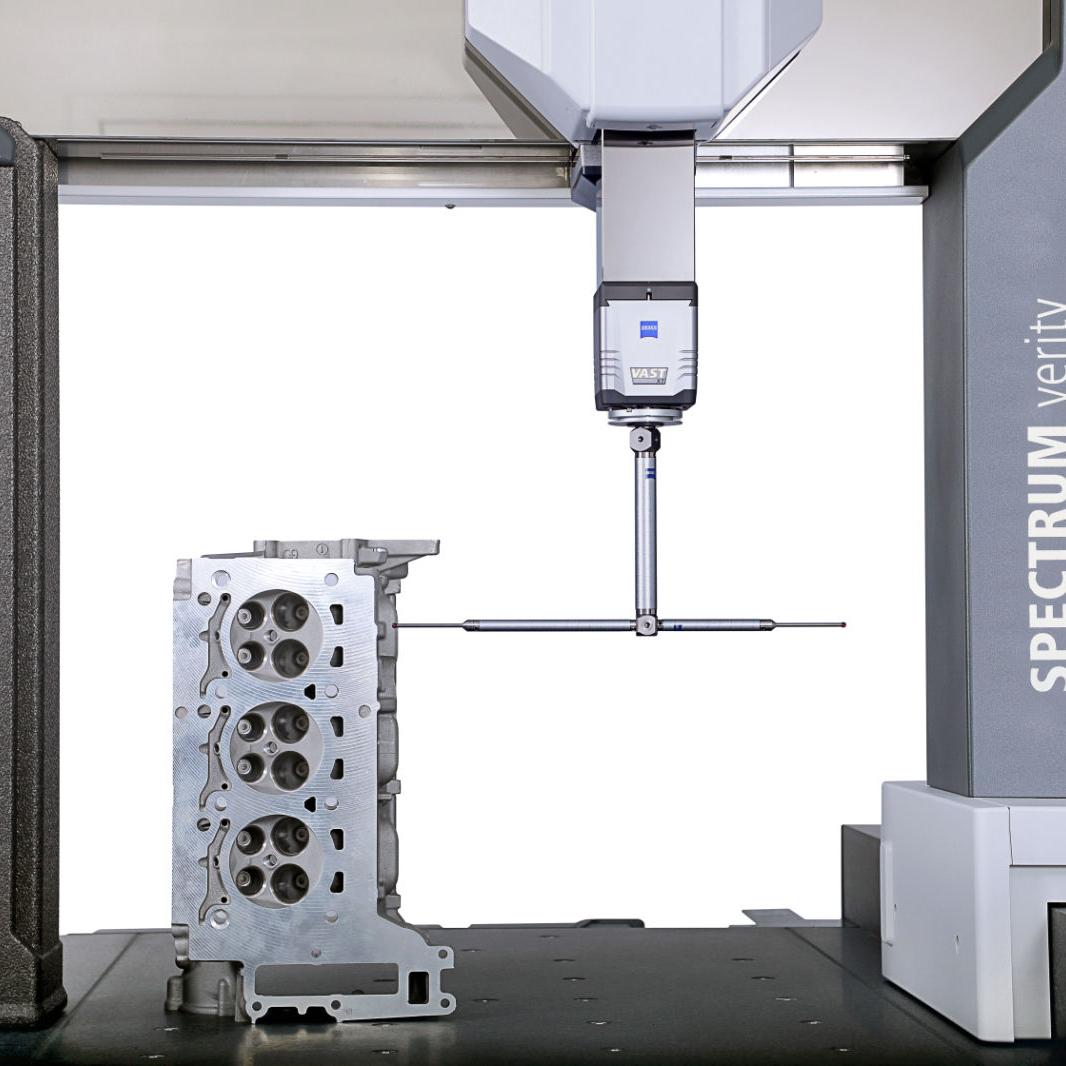

ZEISS SPECTRUM verity és ZEISS VAST XT gold

ZEISS SPECTRUM verity és ZEISS VAST XT gold

Az aktív scanning érdekében

Méretek:
7/7/6
7/10/6
9/12/6
9/18/6

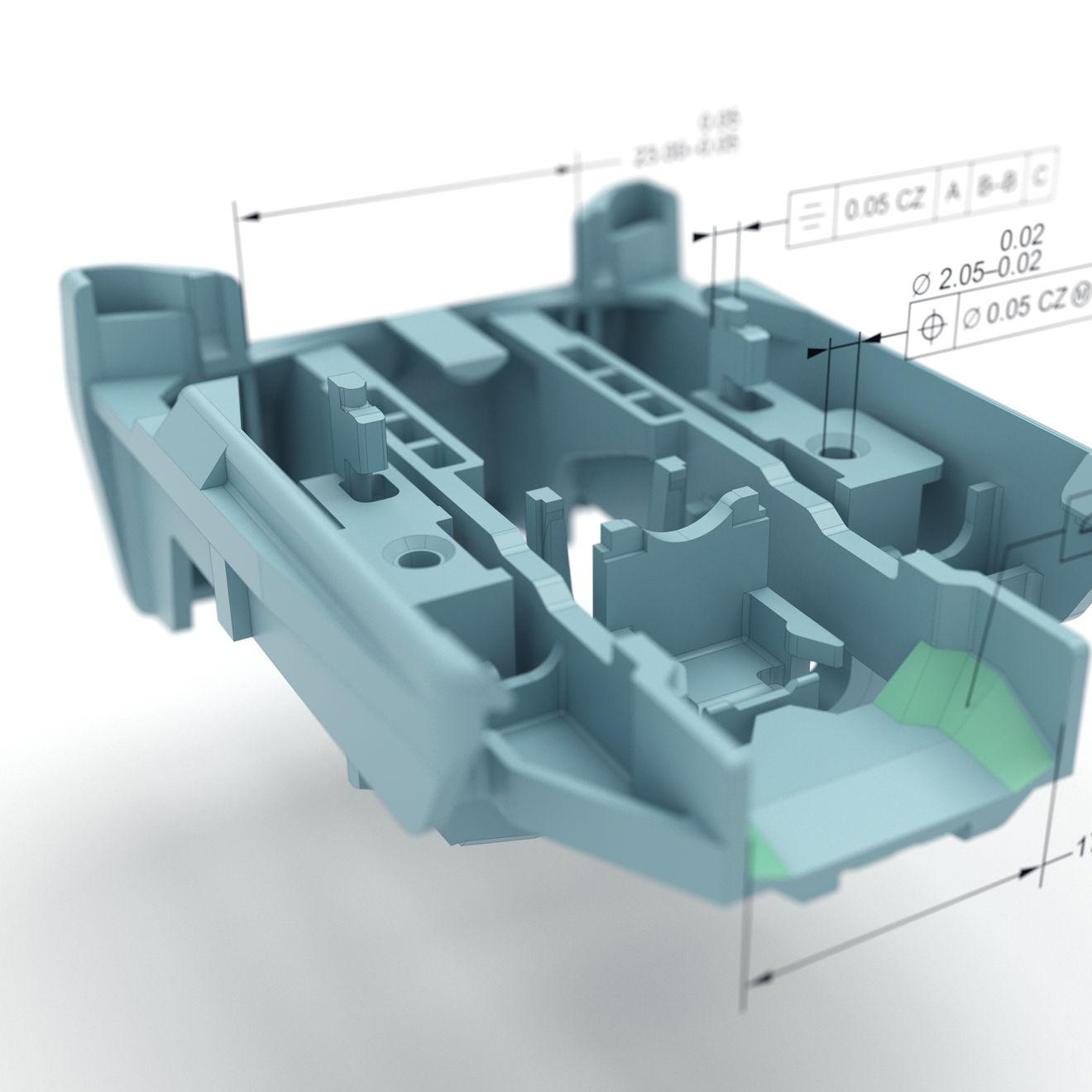

  • ZEISS CALYPSO szoftver

    Szoftver a méretmérési technológiához

    A ZEISS CALYPSO egyszerűen, gyorsan és megbízhatóan méri a szabványos geometriákat. Programozzon vizsgálati terveket egyszerűen, a kívánt funkciókat kiválasztva. A szoftver automatikusan és optimálisan generálja az útvonalakat. A számos opcionális bővítménynek köszönhetően a ZEISS CALYPSO a speciális igényekhez is megfelelő eszközöket kínál, például a ZEISS CALYPSO VAST mérőfejjel és a ZEISS CALYPSO palettaoptimalizálóval. Ezek a funkciók lehetővé teszik a mérések akár 25%-kal gyorsabb elvégzését.
