Nagyméretű koordináta-mérőgép

ZEISS MMZ 1 table

Kompakt megoldás nagy térfogatú alkatrészekhez

A ZEISS MMZ 1 table nagyméretű, akár 5 tonnás munkadarabokhoz és olyan alkalmazásokhoz használható, ahol pontos érintéses mérésekre van szükség, és ahol a méret-, alak- és helyméréseket a legnagyobb pontossággal kell kiértékelni – a ZEISS VAST XT gold mérőfejjel.

Stable design for high performance
Safety laser scanners
Flexible and sustainable system
Pneumatic vibration insulation – no foundation needed

Stabil kialakítás a nagy teljesítmény érdekében

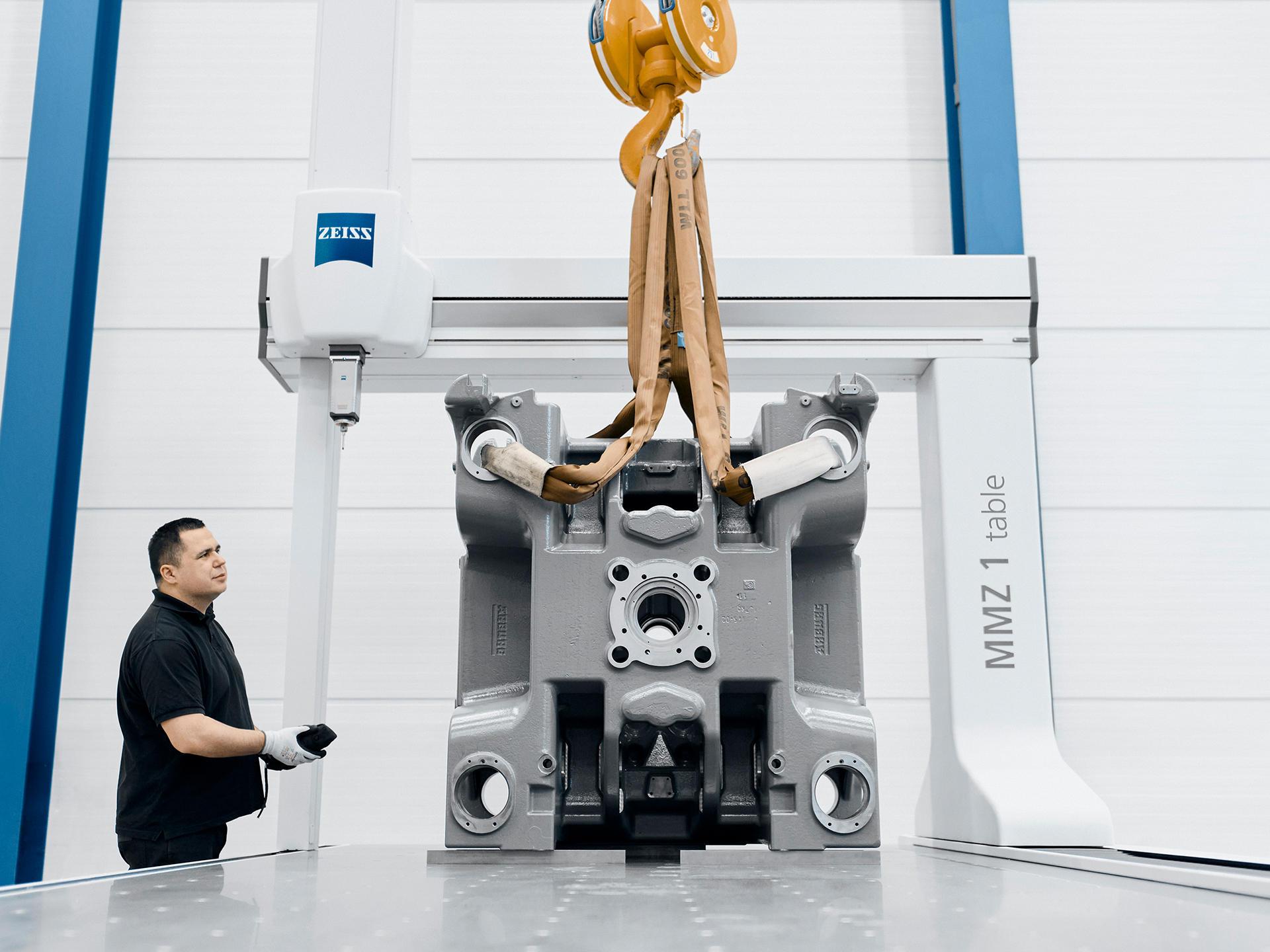

Robusztus koordináta-mérőgép nagy pontossággal

A ZEISS MMZ 1 table kialakítása nagy anyagkeresztmetszetet és nagy befogási távolságot tesz lehetővé a nagyfokú ismételhetőség érdekében. Még a nagyméretű, akár 5 tonnás munkadarabok is 3,6 + L/250 µm pontossággal mérhetők.

A gránitasztal Y vezetővájatait porvédők fedik és zárják le, ami fokozott robusztusságot biztosít a porral és szennyeződéssel szemben. További strapabíróságot garantál a szilícium-karbid oszlop, ami a jobb hőmérséklet-stabilitás mellett az oszlop felületén keletkező karcolások csökkenéséhez is vezet.

Sima és letisztult felületének köszönhetően a koordináta-mérőgép tiszta rálátást biztosít a mérési volumenre. Az asztal magassága is felhasználóbarát, és elölről, hátulról, oldalról és felülről is rakodható, miközben a teljes folyamat során zökkenőmentes működést biztosít.

A ZEISS MMZ 1 table két méretben kapható: 20/30/15 és 20/40/15.

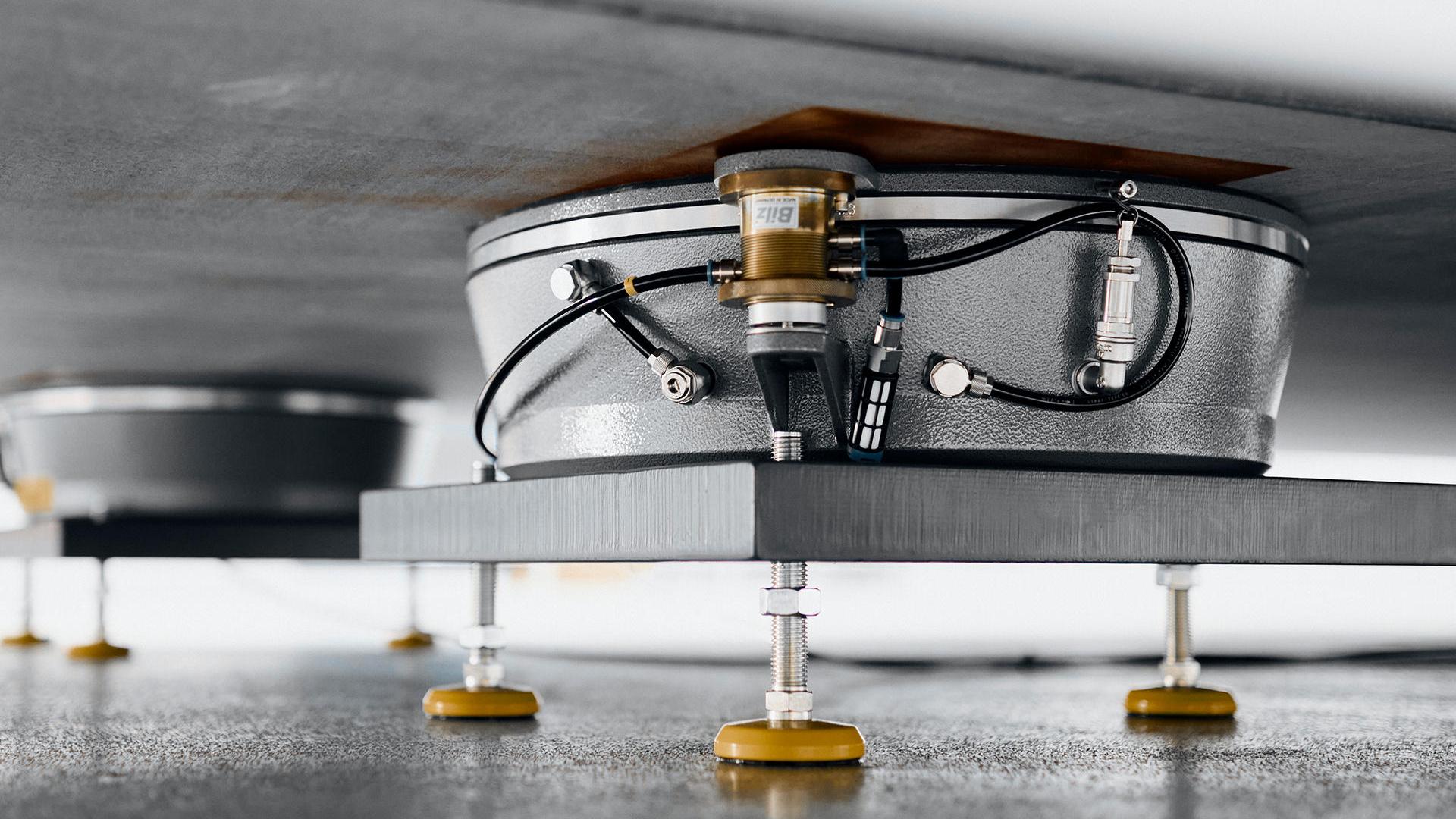

Pneumatikus rezgésszigetelés

A kis padlóterhelés és a szabványos pneumatikus rezgésszigetelés miatt nincs szükség költséges alapozásra, miközben a munkadarabok általi 5 tonnás terhelhetőség továbbra is biztosított.

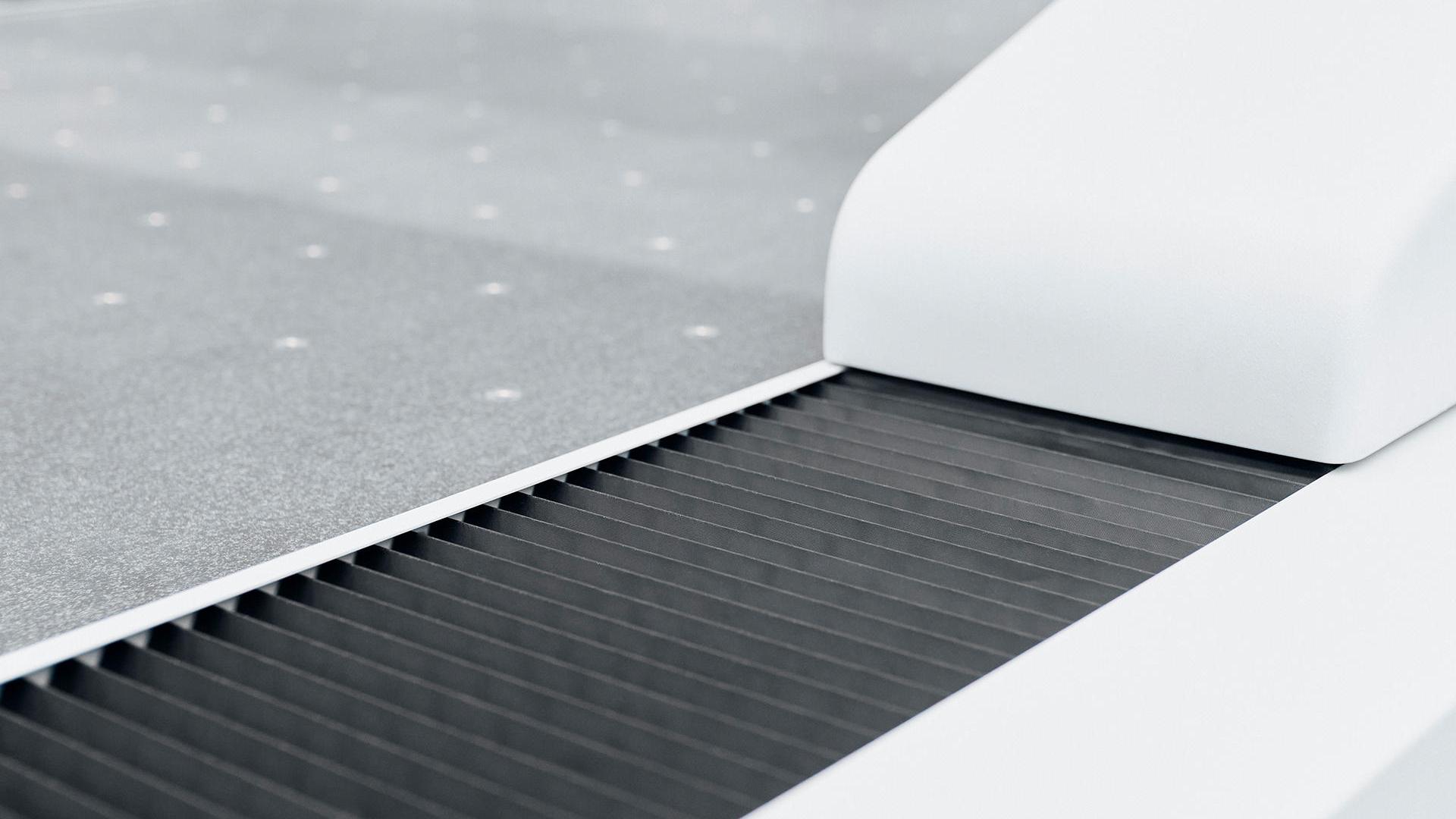

Fedett vezetővájatok

Az X és Y vezetővájatokat porvédő burkolatok védik a szennyeződésektől, ami nagyobb stabilitást és kevesebb karbantartási munkát eredményez.

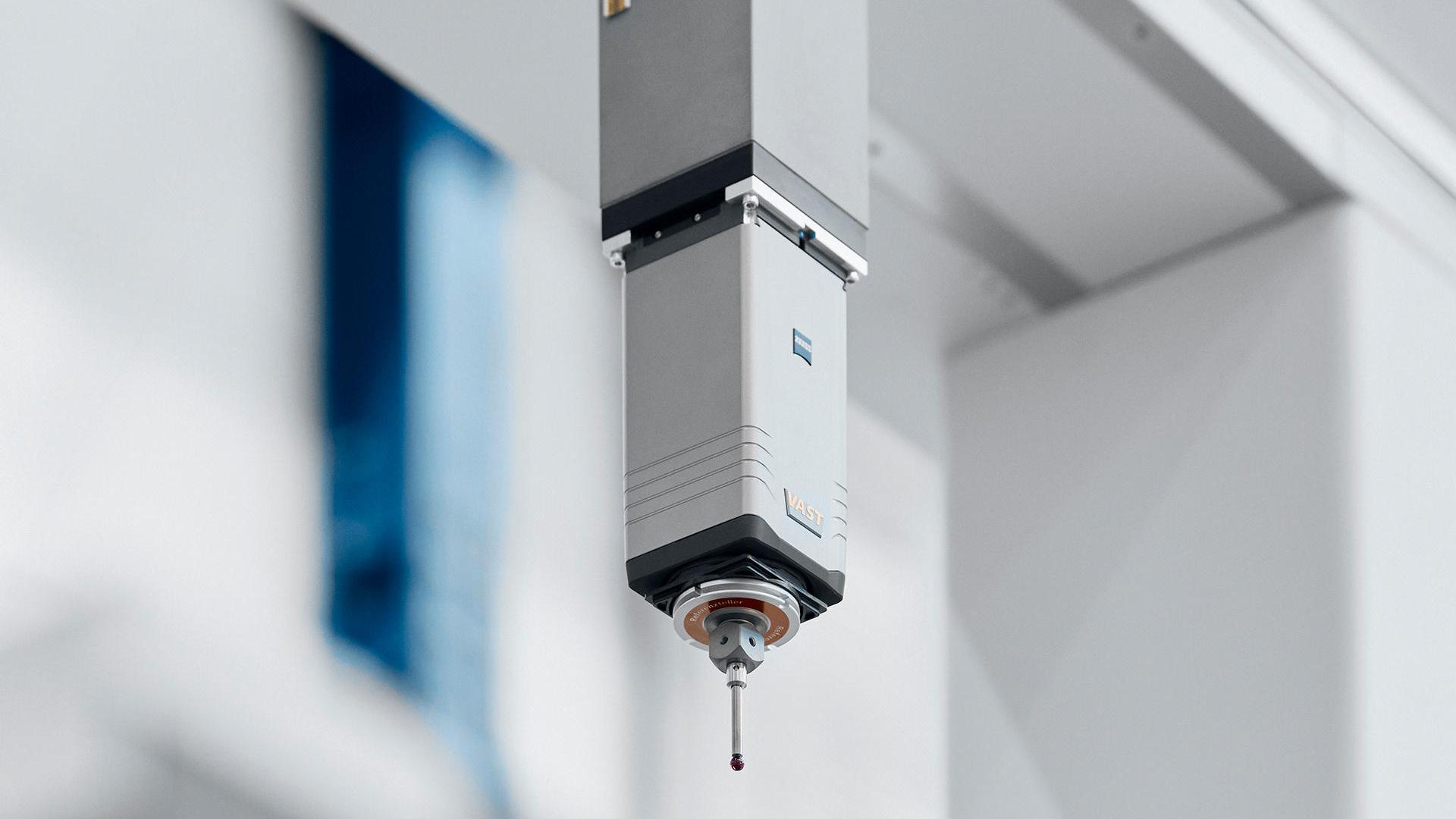

Szilícium-karbid oszlop

Javítja a hőmérséklet-stabilitást, és olyan felületet biztosít, amely megakadályozza a karcolásokat és a hőforrások okozta vetemedéseket, ami a koordináta-mérőgép nagyobb merevségének köszönhetően nagyobb pontosságot és csökkenő szervizigényt eredményez.

A biztonság, a rugalmasság és a hatékonyság egyensúlya

Az alkatrészek kiváló műszaki színvonala és a gép stabil kialakítása mellett a ZEISS MMZ 1 table számos felhasználóbarát funkcióval rendelkezik a munkafolyamatok és a felhasználói élmény javítása érdekében.

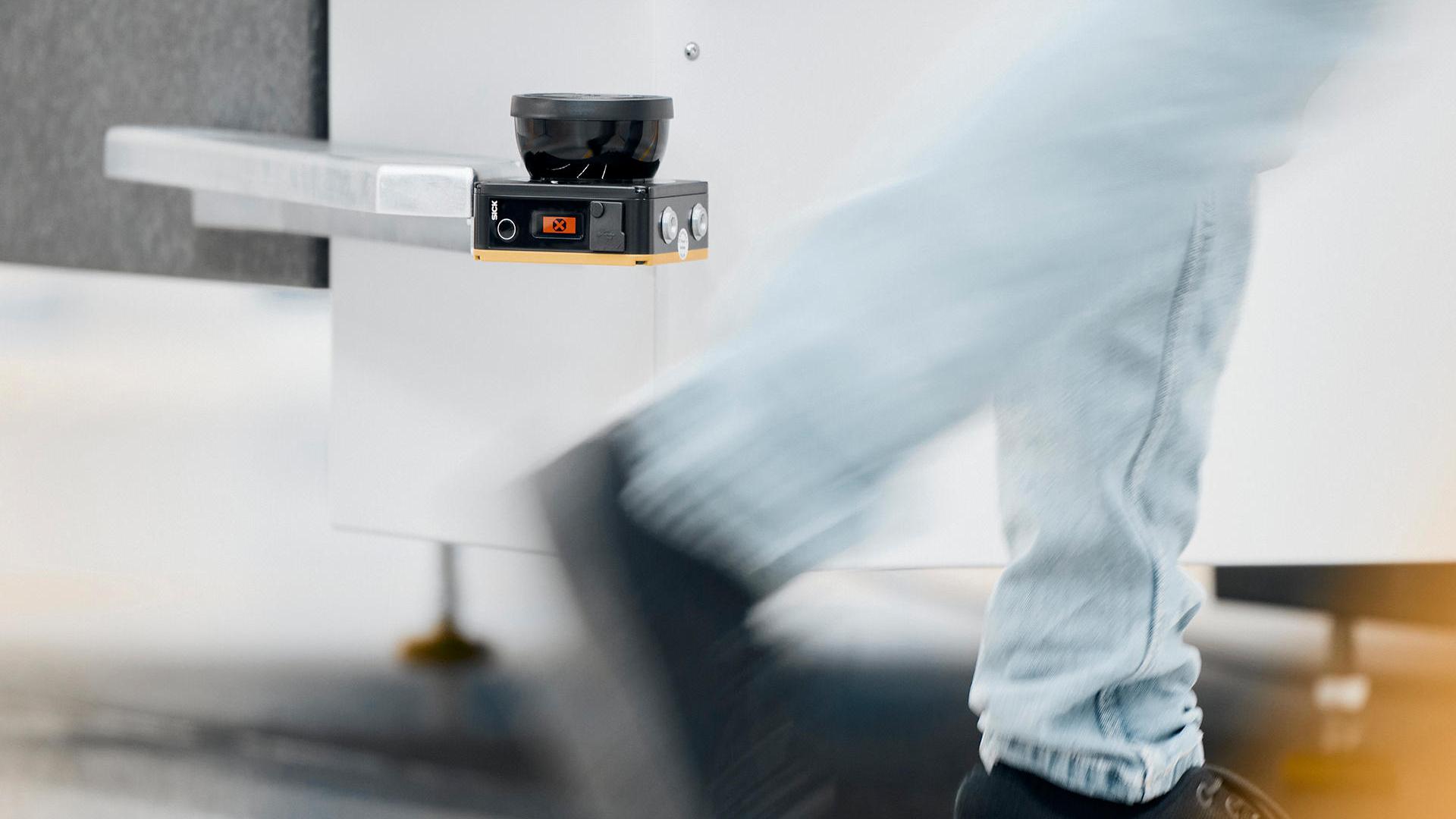

Lézerszkennerek a nagyobb biztonság érdekében

A koordináta-mérőgépet körülvevő védelmi zónát lézerszkennerek felügyelik. A biztonsági zónába történő behatolás esetén a koordináta-mérőgép azonnal biztonságos sebességre lassít.

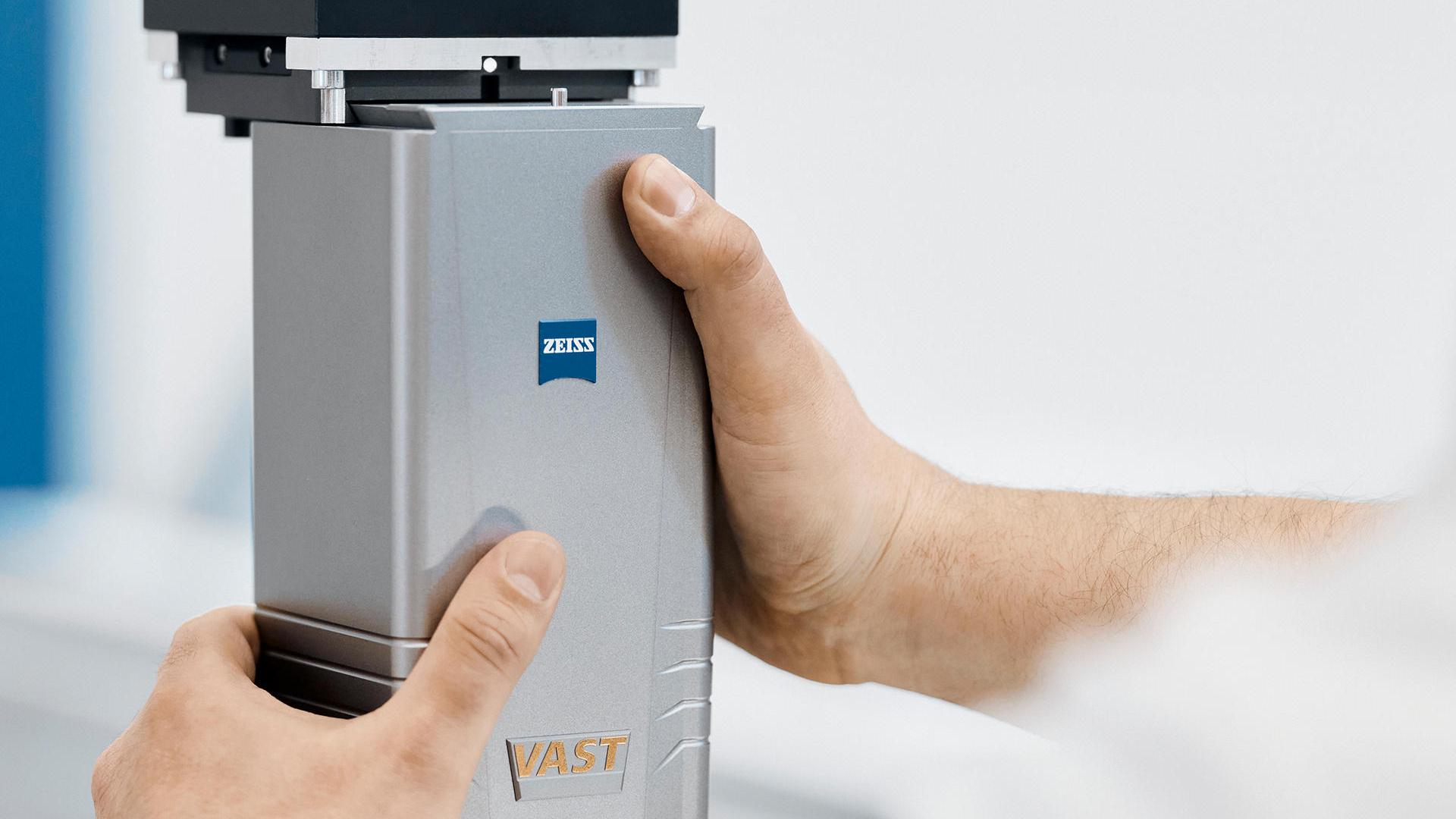

ZEISS MASS technológia

A ZEISS MASS technológiának köszönhetően a ZEISS MMZ 1 table többféle érintéses mérőfejjel használható, ami növeli a rugalmasságot a különböző mérési feladatokhoz.

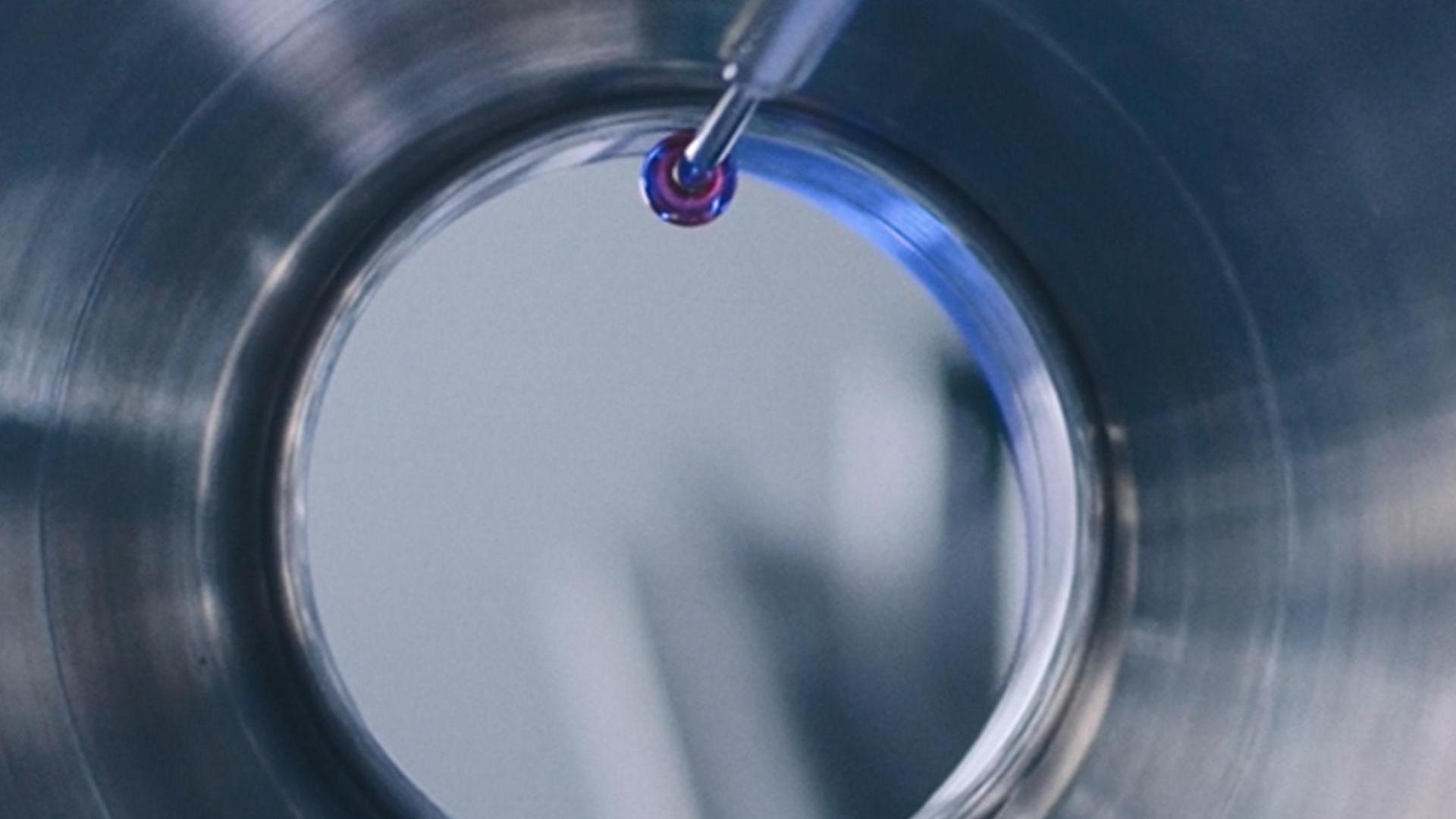

ZEISS VAST navigator és performance csomag

CALYPSO VAST navigator és performance csomag

Lehetővé teszi a még gyorsabb kalibrálást, megközelítést és letapogatást, valamint a nagyobb pontosságot, ami gyorsabb méréseket és nagyobb teljesítményt eredményez. A ZEISS VAST teljesítménye a FlyScan és a QuickChange funkciók révén maximális termelékenységet biztosít az útvonal lerövidítésével, ami akár 40%-os időmegtakarítást eredményez, és akár 60%-kal gyorsítja a mérési tapintó automatikus váltását.

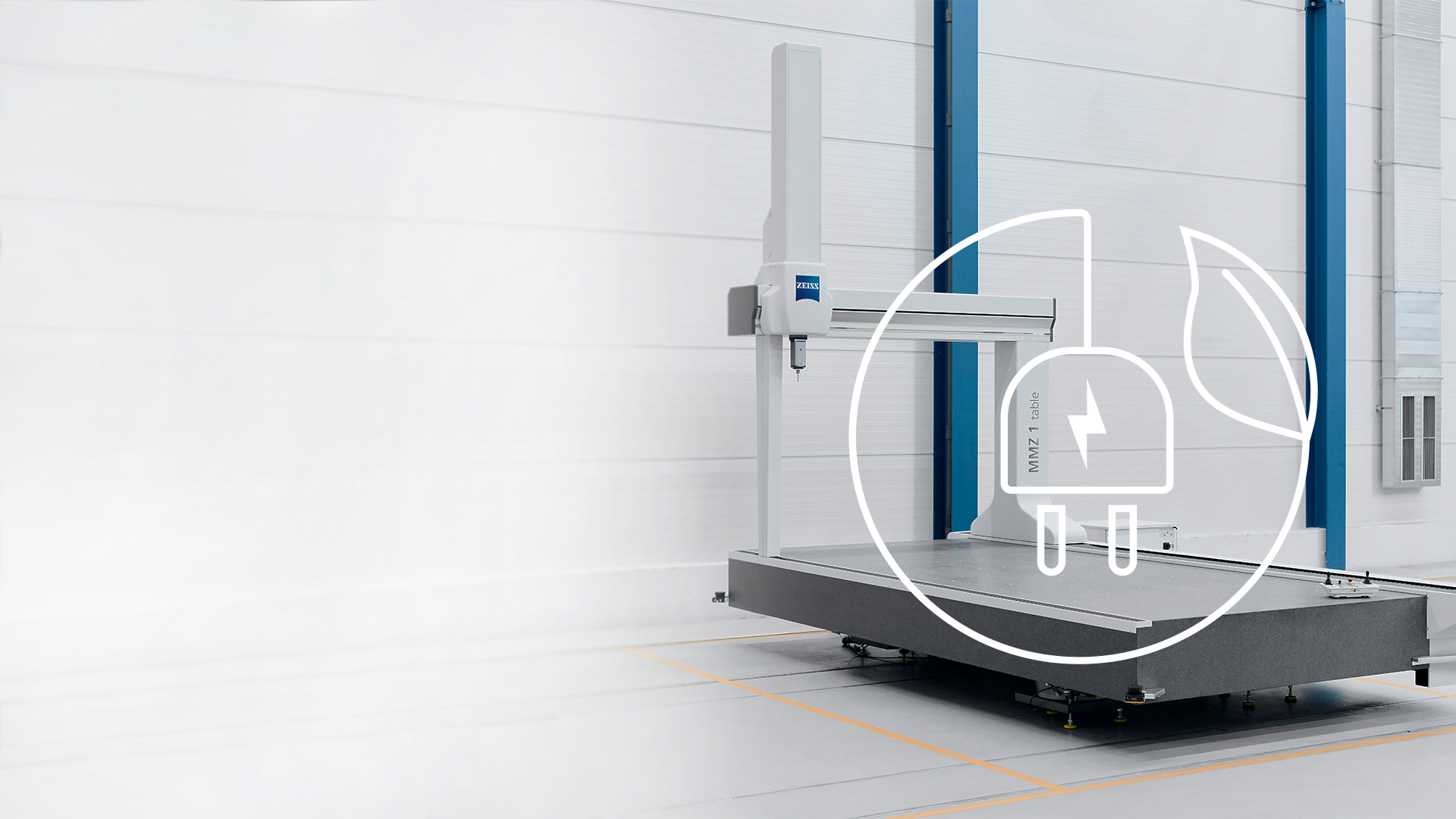

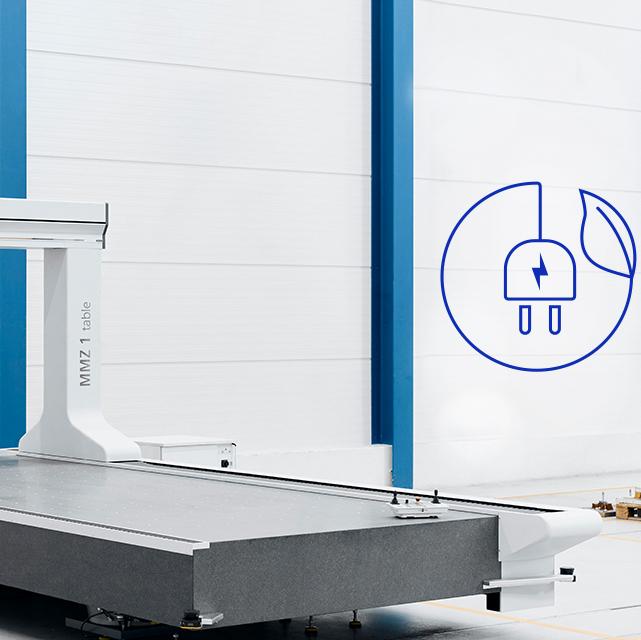

Jobb fenntarthatóság a mérési folyamatokban a ZEISS MMZ 1 table használatával

Minden gép életciklusának középpontjában az energiafogyasztás kulcsfontosságú szerepet játszik a használati fázisban, és jelentősen befolyásolja a környezeti lábnyomot. A ZEISS MMZ 1 table-t példamutatóan hatékony erőforrás-felhasználás jellemzi, energiatakarékos funkciókkal.

Fenntarthatósági jellemzők

Csökkenti az áramfogyasztást leállások idején, és csökkenti a rendszer energiaigényét.

Automatikusan lekapcsolja a légcsapágyak sűrített levegőjét egy meghatározott idő után, ezáltal minimalizálja a levegőfogyasztást, amikor a koordináta-mérőgépet nem használják.

Az intelligens energiagazdálkodás tárolja a lassításból származó energiát, és átadja azt a következő gyorsításhoz.

Műszaki adatok

Típus	Nagyméretű, hidas kialakítású koordináta-mérőgép
Méret	20/30/15 20/40/15
Kompatibilis tapintófejek	VAST XT gold VAST gold VAST XTR, RDS – VAST XXT
Pontosság	3,6 + L/250 µm
Max. munkadarabsúly	5 t
Szükséges alapozás	Nem, ha a padló képes megtartani a terhelést
Szoftver	ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performance

Letöltések

ZEISS MMZ 1 table Flyer EN 2024

1 MB

Letöltés
