ZEISS PRISMO ultra
A ZEISS PRISMO termékcsalád

ZEISS PRISMO ultra

Maximális pontosság

A ZEISS PRISMO ultra tovább javítja a pontosságot a ZEISS PRISMO családon belül, és mindössze 0,5 + L/500 µm hosszúságmérési hibát ér el. A koordináta-mérőgép ezért különösen alkalmas olyan feladatokra, ahol maximális pontosságra van szükség, például a kutatásban, a fejlesztésben, a minőségbiztosításban, valamint a mérőeszközök vagy próbatestek kalibrálásakor a referencia-mérőhelyiségekben vagy mérőlaboratóriumokban.

  • Maximum accuracy and reproducibility thanks to numerous modern functions and corrections
  • Optional form measurement package with RT-AB select
  • Adapted and optimized manufacturing process
ZEISS PRISMO ultra
Kapcsolat

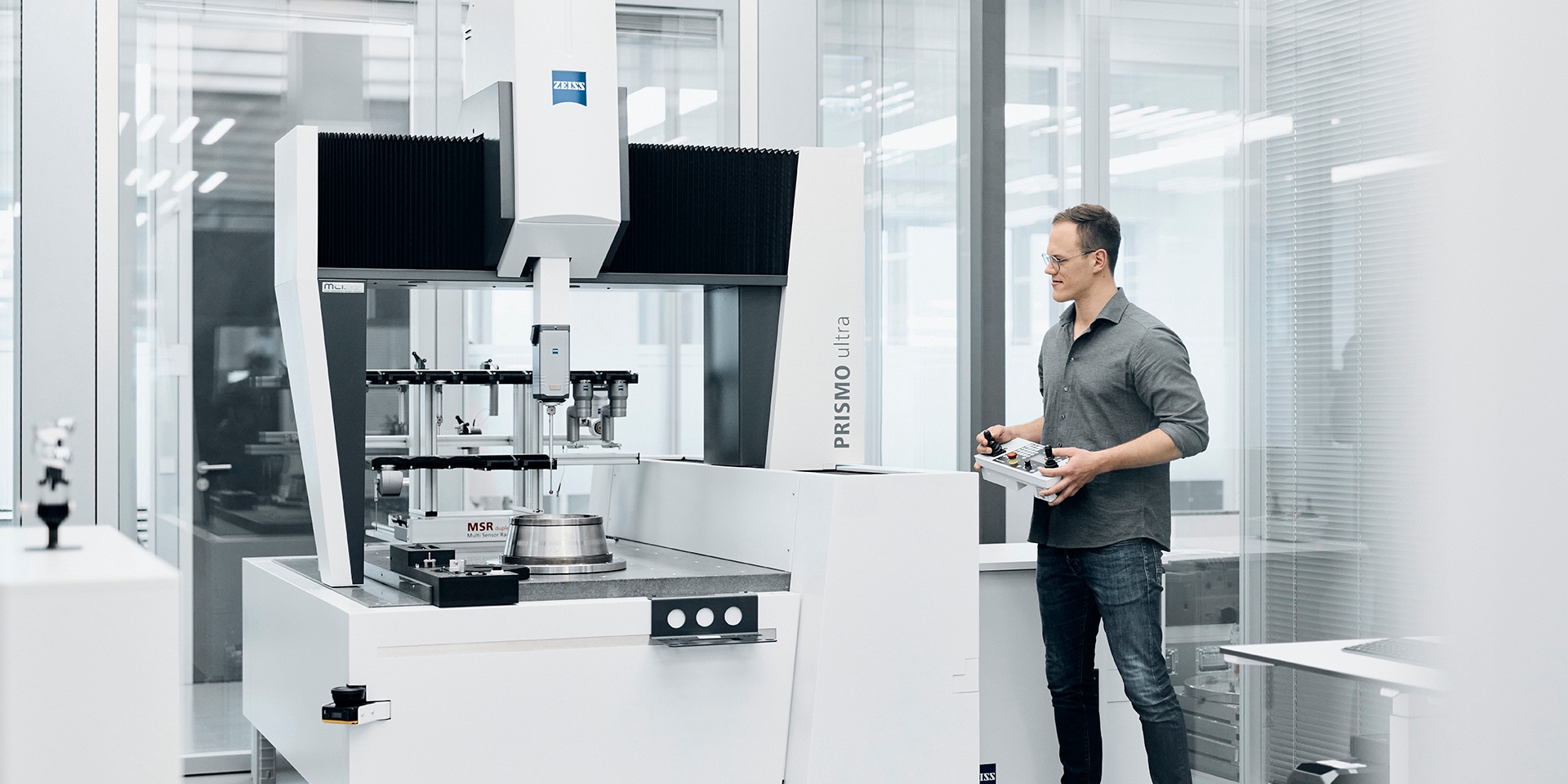

Maximális pontosság és reprodukálhatóság

Maximális pontosság és reprodukálhatóság

Nagy pontosságú eredmények a továbbfejlesztett funkcióknak köszönhetően

A ZEISS PRISMO ultra nagyfokú alappontosságát számos modern funkció és korrekció biztosítja. Ezek közé tartozik a termikus hajlítás kompenzáció, az aktív pneumatikus csillapító rendszer, a továbbfejlesztett légcsapágyak és a 20 nm-es felbontású ZERODUR® mérőlécek - a kimagasló pontosság és stabilitás érdekében. A CAA további fejlesztései, mint például az optimalizált tenzorkalibrálás, a referenciagömb elhajlásának kompenzálása és az RT-mérések korrekciói még nagy sebességnél is maximális pontosságot biztosítanak, és a CMM kiváló stabilitását támogatják a zavaró tényezők elleni védelemmel.

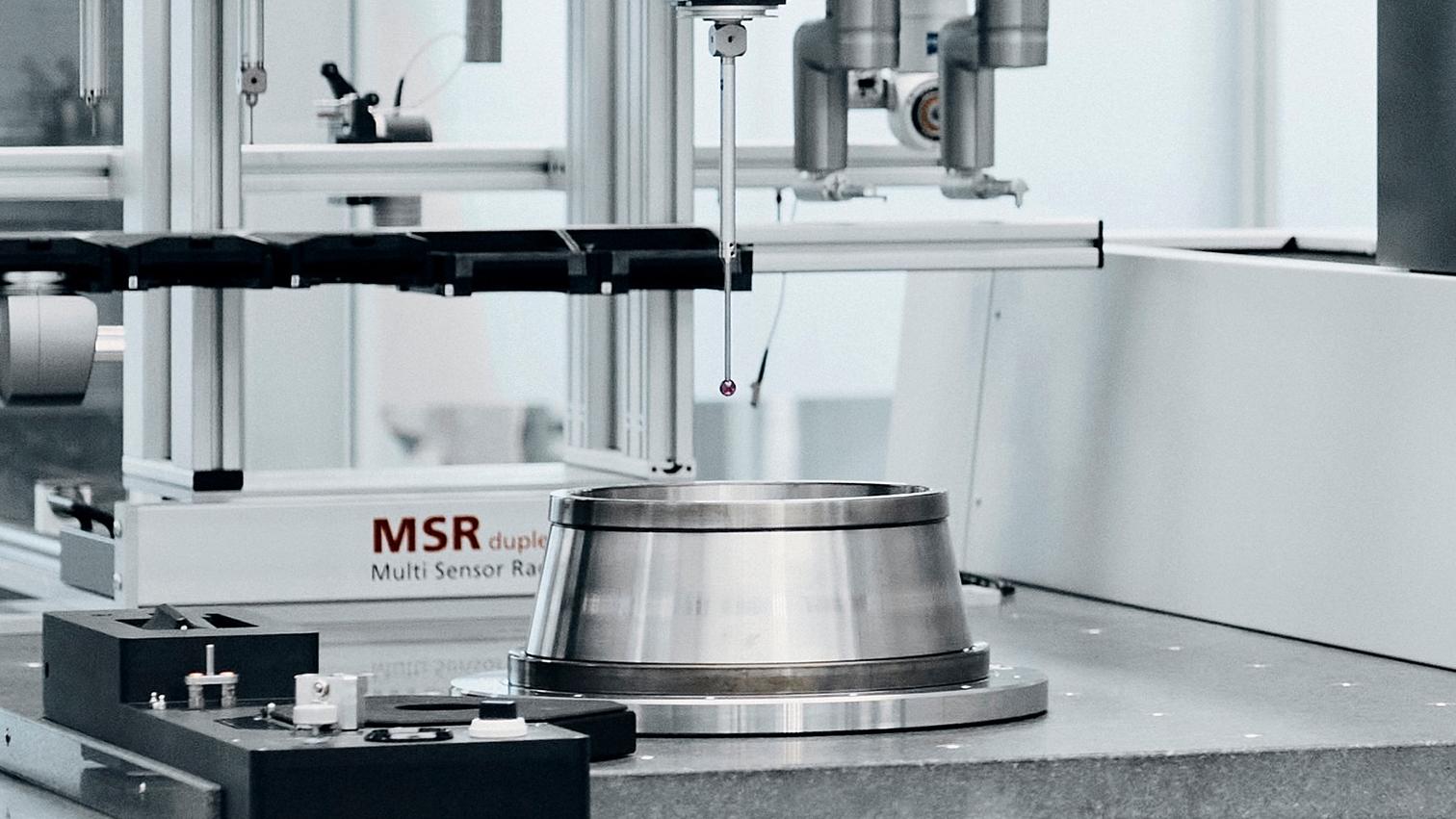

Választható alakmérési csomag RT-AB select-tel

Választható alakmérési csomag RT-AB select-tel

Alakmérés minőségi garanciával

A ZEISS PRISMO ultra opcionálisan ellátható alakmérési csomaggal az optimalizált formamérési értékek érdekében. Ez az RT-AB select mellett egy speciális mérőfejkészletet és egy RT tengely meghatározására szolgáló készletet is tartalmaz, és garantálja a gyűrűs mérőeszköz kalibrációs értékét 0,2 μm vagy jobb pontossággal - amit egy vezető német intézet is megerősített. A ZEISS PRISMO ultra a méréstechnika aranyszabályának megfelelően 2-3 μm-es mérési tűréshatárokat mérhet a körkörösség és a hengeresség tekintetében.

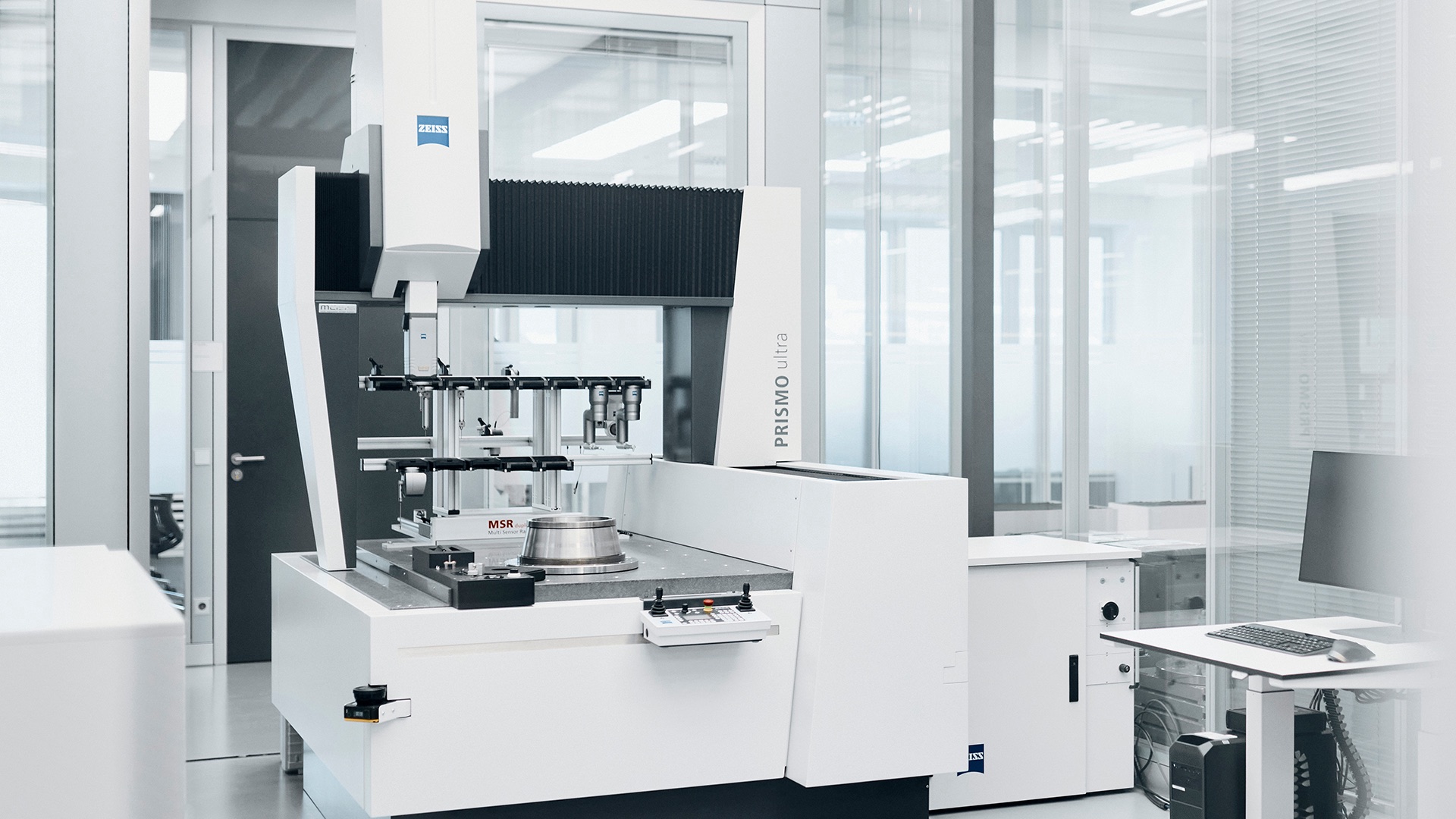

Adaptált és optimalizált gyártási folyamat

Testreszabott telepítés és átvétel

Szállítás előtt minden ZEISS PRISMO ultra gránitlemez három hónapos akklimatizációs folyamaton megy keresztül. A végső ellenőrzésre egy speciális légkondicionált kamrában kerül sor. A beszerelést követően precíziós vizsgálatot végeznek, majd 4-6 héttel később szakértő által végzett átvételi vizsgálatot. Ez az eljárás garantálja a maximális pontosságot és minőséget.

Új korszak kezdődik a ZEISS PRISMO ultrával

Több mint egy ráncfelvarrás: A ZEISS PRISMO család termékeit teljesen újraterveztük. A számos fejlesztésnek köszönhetően a biztonság, a gazdasági és környezeti hatékonyság, a rugalmasság, az ergonómia és nem utolsósorban a termelékenység teljesen új szintre lépett. A pásztázási paraméterek beállításával és a pásztázási sebesség megduplázásával (150 mm/s-ról 300 mm/s-ra) sikerült növelni a termelékenységet. Ugyanakkor a zajszint 34%-kal csökkent. Az energiatakarékos vezérlőtől és az új kialakítású vezérlőpaneltől kezdve az automatizált biztonsági mechanizmusokon át a még jobb mérőfej-kompatibilitásig - a ZEISS PRISMO család termékei minden eddiginél hatékonyabbak.
Új korszak kezdődik a ZEISS PRISMO ultrával

  • A termelékenységet a pásztázási paraméterek beállítása növeli a pásztázási sebesség általános megduplázásával (150 mm/s-ról 300 mm/s-ra). Az új biztonsági lézerszkennerek a korábbinál lényegesen gyorsabb mérést is lehetővé tesznek - a magas biztonsági előírások megbízható betartása mellett, mivel a szkennerek automatikusan csökkentik a sebességet, ha a biztonsági zónában embereket vagy tárgyakat észlelnek. A ZEISS VAST Rotary Table Axis (ZVRA) forgóasztaltengely-opció szintén nagyobb termelékenységet biztosít. A forgóasztal tengelymeghatározása most ezzel a funkcióval mindössze 16 másodpercet vesz igénybe, ami 75%-os időmegtakarítást jelent a hagyományos módszerekhez képest.

  • A ZEISS PRISMO család minden CMM-je rendelkezik a nemzetközileg elismert német balesetbiztosító (DGUV) tanúsítványával. A biztonság további növelése érdekében további újításokat vezettünk be, mint például az állítható oldalsó panelek. A mozgó alkatrészek közötti távolság 4 mm-nél kisebbre csökkentésével csökken a zúzódások veszélye. A biztonsági lézerszkennerek a koordináta-mérőgép környezetét is érzékelik, és automatikusan csökkentik a sebességet, amint emberek vagy tárgyak észlelhetők a meghatározott zónában.

  • A beépített ZEISS PowerSaver segítségével a koordináta-mérőgép automatikusan lekapcsolódik a tápellátásáról, ha nincs használatban. A felhasználók egyedileg beállíthatják a funkció aktiválását, és meghatározott leállási időket határozhatnak meg, ami csökkenti az energiafogyasztást. Az új ZEISS C99m vezérlő további megtakarításokat biztosít. Vékonyabb kialakítású, és 64%-kal csökkenti az energiafogyasztást az előző modellhez képest (a régi és az új vezérlő közötti belső összehasonlító teszt során). Ezenkívül a ZEISS AirSaver biztosítja, hogy a sűrített levegő egy előre beállított idő után kikapcsoljon.

  • A vezérlőpanelről való irányítás könnyű felügyeletet és kezelhetőséget garantál. Amikor nincs használatban, kényelmesen tárolható az új vezérlőpaneltartóban. A legtöbb kapcsolót szintén átkerült a vezérlésből a vezérlőpanelre. Ezenkívül az elülső új fedél biztosítja a kezelő és a mérőtér közötti kisebb távolságot, ami megkönnyíti a kezelő számára a nehéz alkatrészek behelyezését.

  • A ZEISS MASS technológia a mérőfejek széles választékát teszi elérhetővé a ZEISS PRISMO segítségével. Az új ZEISS C99m vezérlőnek köszönhetően a koordináta-mérőgép mostantól két további mérőfejjel kompatibilis: ZEISS ROTOS (érdességérzékelő) és ZEISS LineScan (optikai előfeszítés), a még nagyobb működési rugalmasság érdekében.

Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

Minden géphasználat középpontjában az energiafogyasztás áll, amely kulcsszerepet játszik az aktív felhasználási fázisban, és jelentős hatással van a környezeti mérlegre. Energiatakarékos funkcióinak és az újonnan kifejlesztett, energiatakarékos vezérlőrendszernek köszönhetően a ZEISS PRISMO az ipari méréstechnika területén a hatékony erőforrás-fogyasztás ékes példája. A ZEISS PRISMO család a tartósságot jelképezi, és új mércét állít fel a pontosság, a sebesség és a fenntarthatóság tekintetében.

Az új ZEISS PRISMO család az új C99m vezérlőegységgel van felszerelve, amely a korábbi modellekhez képest 64%-kal csökkenti az energiafogyasztást.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS PowerSaver funkcióval a gép használaton kívül lekapcsolódik az áramellátásról, és az áramfogyasztás nullára csökken a leállások idején. A felhasználók meghatározhatják a ZEISS PowerSaver aktiválását meghatározott időpontokban.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS AirSaver további megtakarítást tesz lehetővé, és egy előre beállított idő után automatikusan kikapcsolja a sűrített levegőt.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

Műszaki adatok

Pontosság:

0,5 + L/500 µm

Hőmérséklet-tartomány

20-22 °C

ZEISS MASS technológia

Igen

DGUV-kompatibilis

Igen

Régebbi modellek felújítása lehetséges

Igen

ZEISS PowerSaver

Igen

ZVRA és ZVR kompatibilitás

ZVRA (opcionálisan rendelhető)

Üvegkerámia mérőléc

ZERODUR®: Felbontás 20 nm

Méret

7/10/5 - 16/30/10
Különböző méretek az alkalmazások széles köre számára

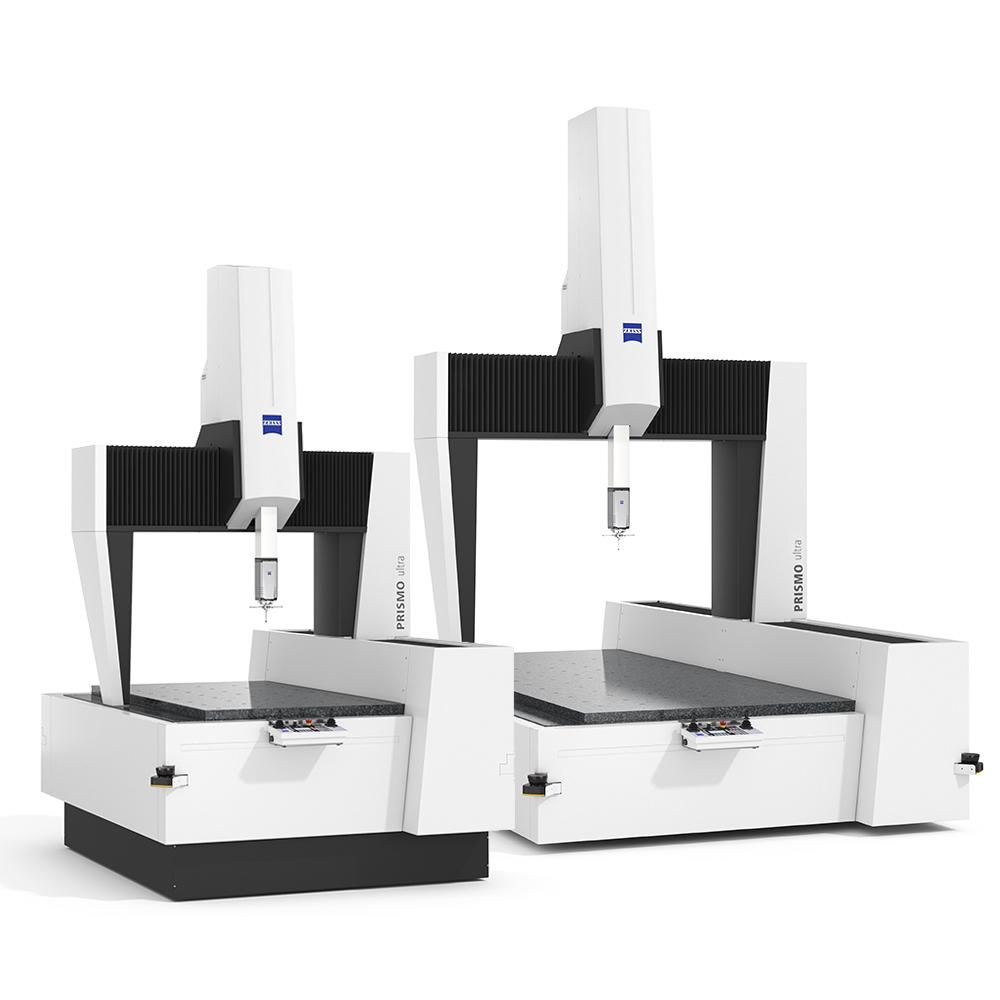

Különböző méretek az alkalmazások széles köre számára

ZEISS PRISMO ultra

Különböző méretek az alkalmazások széles köre számára

A ZEISS PRISMO ultra különböző méretekben kapható. A legkisebb, 700 x 1000 x 500 mm-es mérési tartományú változattól a legnagyobb, 1600 x 3000 x 1000 mm-es mérési tartományú koordináta-mérőgépig.
