ZEN core

ZEN core

Ipari képfeldolgozás

Harmadik féltől származó tartalom letiltva

A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.

Képelemzés ipari mikroszkópiához

Az ipar számára a kép valódi értéke nem az elkészült képben, hanem az adatokban rejlik. Ezek rögzítésére ipari képfeldolgozó rendszereket használnak szoftverrel kombinálva. Különböző módszerekkel, például szürkeérték-elemzéssel egyszerű képszegmentálás lehetséges, de ez bizonyos helyeken eléri a határait. A mesterséges intelligencia (AI) tökéletes kiegészítője ennek. Az ipari képfeldolgozáshoz használt, mesterségesintelligencia-alapú szoftverek, például a ZEISS ZEN core az automatizált, gyors, megbízható, skálázható és mindenekelőtt reprodukálható eredmények kulcsa.

A ZEN core-ral a ZEISS megoldást kínál a komplex képfeldolgozási feladatokra A szoftver egyesíti a képalkotást, a szegmentálást, az elemzést és az adatkapcsolatot, és lehetővé teszi a mikroszkópos képek automatizált képelemzését. A ZEN core szoftver intuitív felhasználói felülete megkönnyíti az összetett képelemzések végrehajtását. Az előkészített munkafolyamatok csökkentik az elemzéshez szükséges időt, és megbízható és reprodukálható eredményeket hoznak létre. Használja ki a ZEISS mikroszkópok opcionális integrációját élő képfelvétellel és eszközvezérléssel a fejlett automatizált elemzésekhez. A ZEN core lehetőséget kínál Önnek arra, hogy a vállalaton belül megossza a vizsgálati módszereketát. Az egész vállalat profitál az automatizált képszegmentálásból és -elemzésből, elérve a minőségbiztosítás legmagasabb fokát Győződjön meg a ZEISS ZEN coreképességeiről, és tesztelje az ipari képfeldolgozásra szolgáló szoftvert ingyenesen és kötelezettségek nélkül, akár 60 napig.

ZEN core
Ingyenes próbaidőszak

Az ipari képfeldolgozás aspektusai

Az ipari képfeldolgozás során a 2D-s és 3D-s képeket először különböző területekre osztják (képszegmentálás), amelyeket aztán elemeznek, ezzel fontos információkat szolgáltatva. Az ipari képfeldolgozást hibák felismerésére, szerkezet- és anyagelemzésre használják, emellett egyéb, a minőség-ellenőrzéshez és -biztosításhoz nélkülözhetetlen adatokat is szolgáltat. Ha a képfeldolgozást az ipari alkalmazásokban kézzel végzik, a képek szegmentálása és elemzése nagy tapasztalatot és időt igényel. Megoldás: Mesterséges intelligencia. Automatizált képelemzéssel skálázható, megbízható és reprodukálható eredmények érhetők el. A ZEISS ZEN core pontosan ezeket az előnyöket kínálja Önnek – és még ennél is többet.

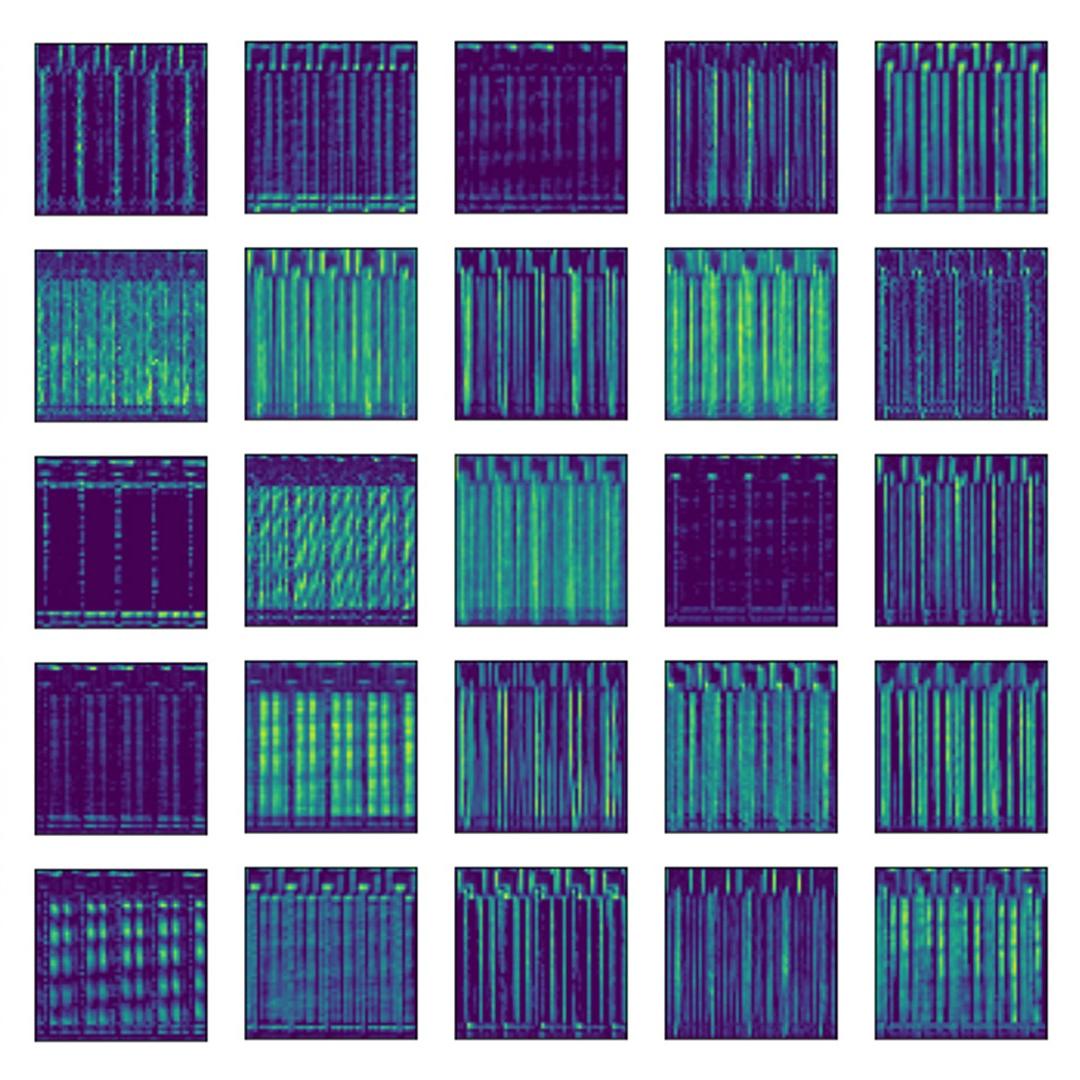

Mélytanulás az automatizált elemzésekhez

Mélytanulás az automatizált elemzésekhez

A mélytanulást olyan mesterséges intelligencia betanítására használják, amely 2D-s és 3D-s képek szegmentálását és elemzését automatizált módon, gyorsan és megbízható eredményekkel végzi.

Bővebben

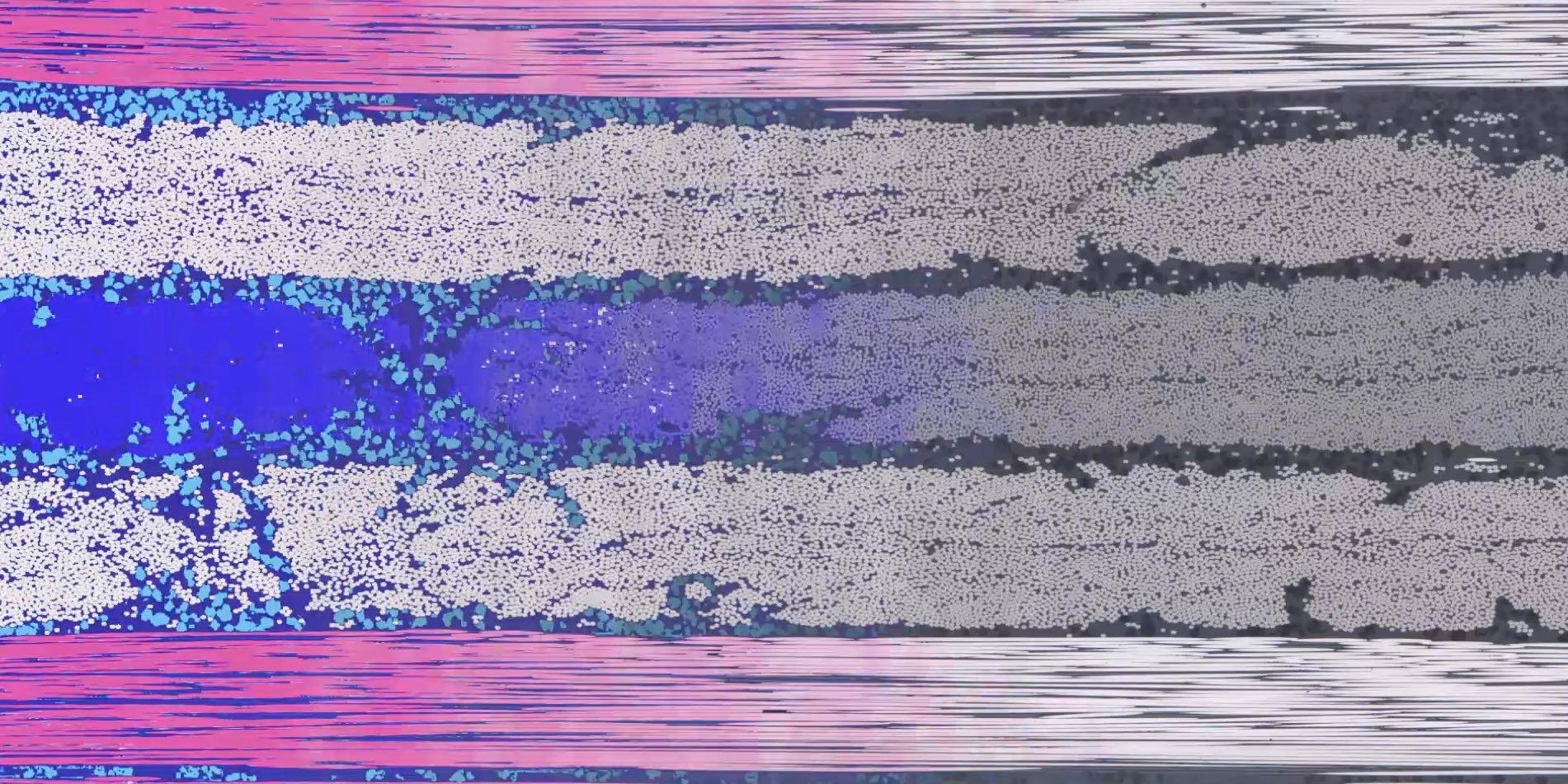

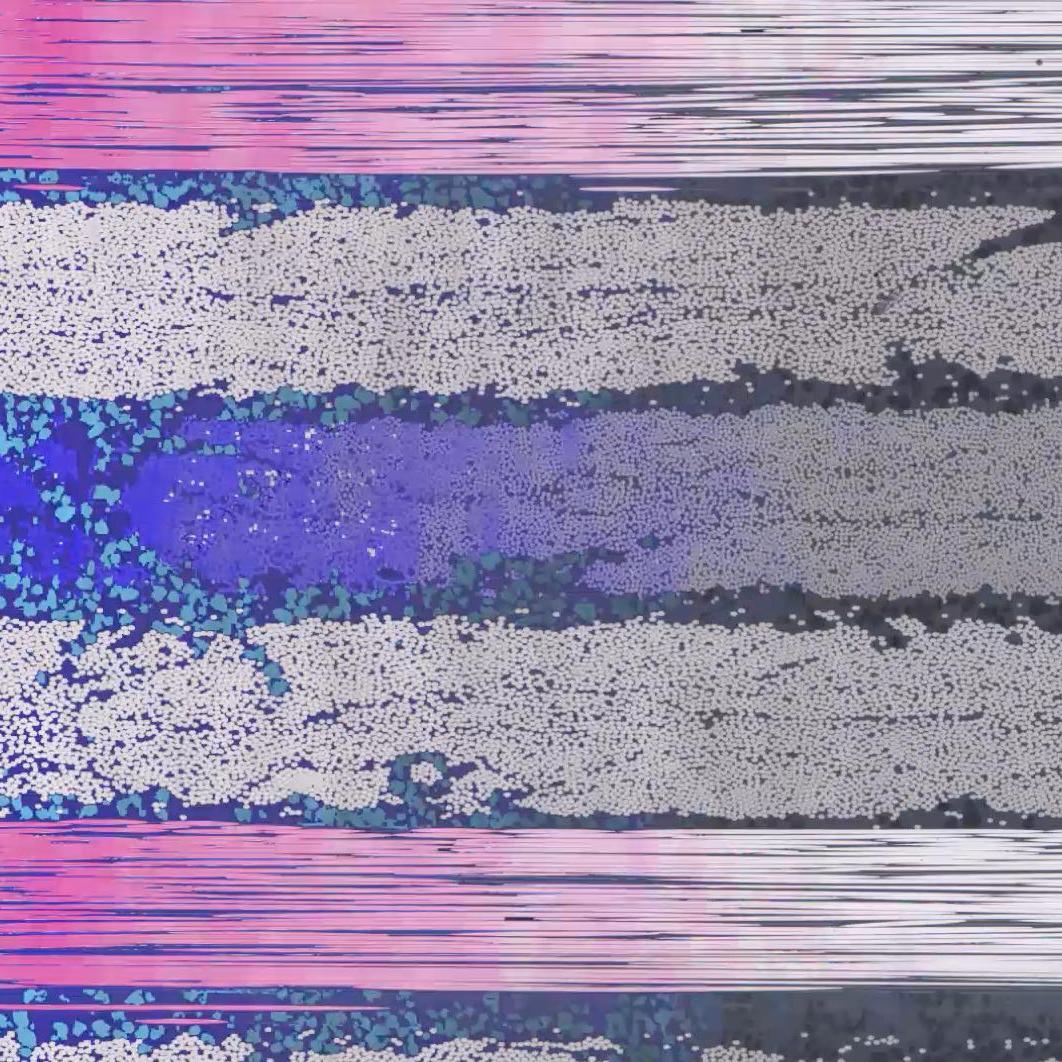

Intelligens anyagelemzés

Intelligens anyagelemzés

Egy tárgy anyagjellemzőinek és -szerkezetének vizsgálatához komplex elemzésekre van szükség. A ZEN core segítségével az összetett elemzések egyszerűen és lépésről lépésre elvégezhetők egy munkafolyamat alapján.

Bővebben

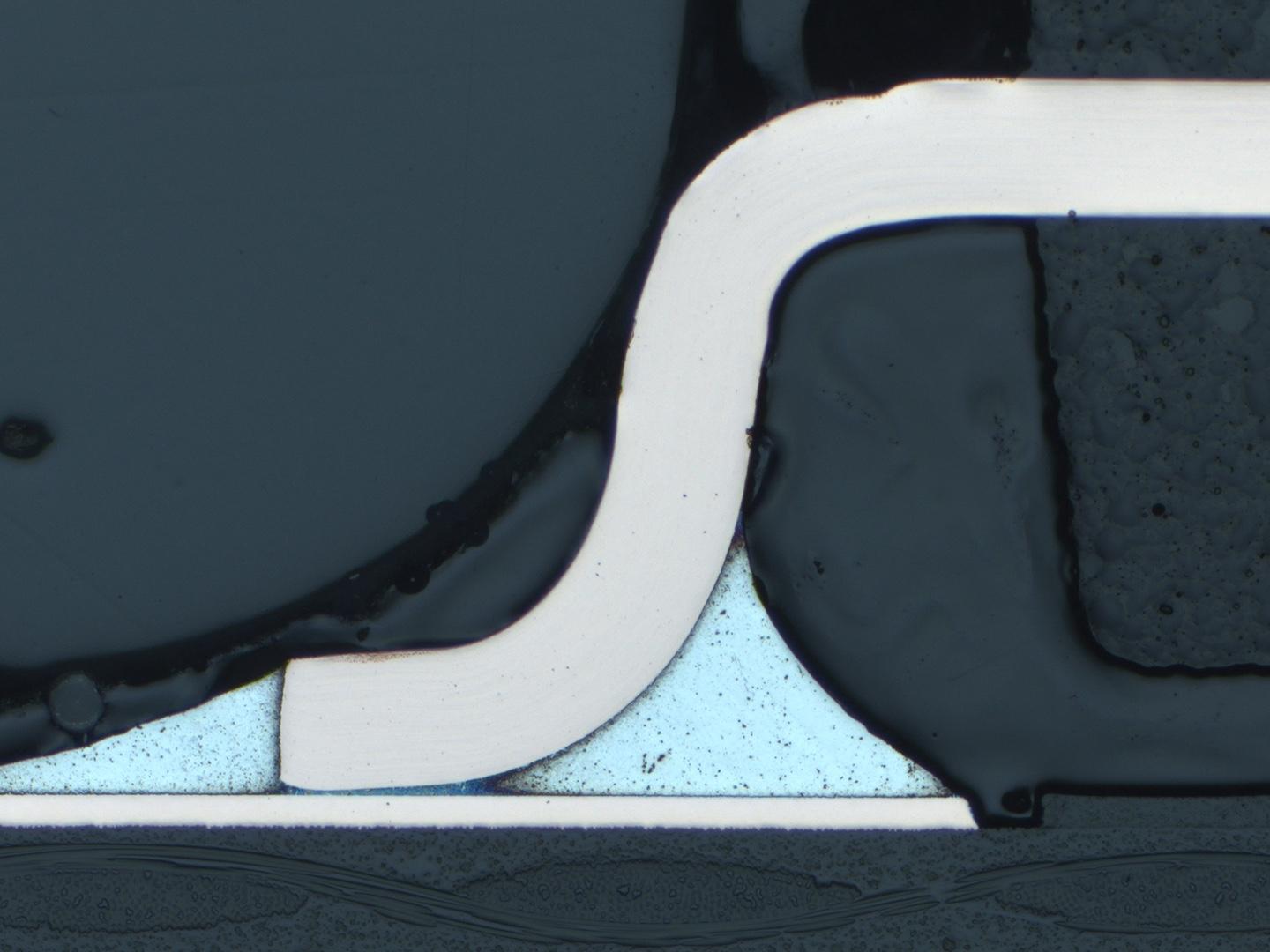

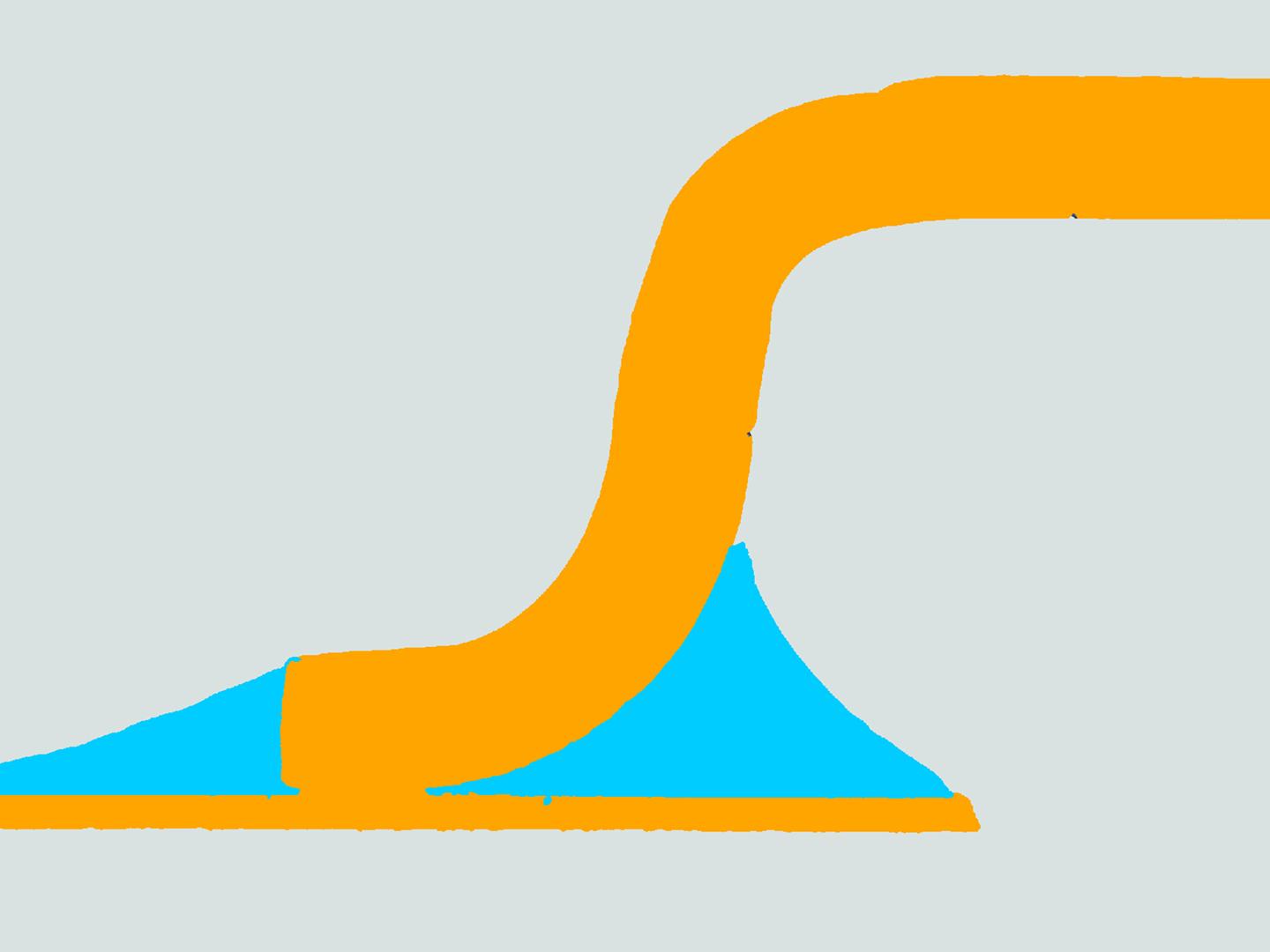

Egy IC (integrált vezérlő) képszegmentálása keresztmetszetben
Egy IC (integrált vezérlő) képszegmentálása keresztmetszetben
Egy IC (integrált vezérlő) képszegmentálása keresztmetszetben

Képelemzés

Egy IC (integrált vezérlő) képszegmentálása keresztmetszetben

Ipari környezetben a képelemzést általában mikroszkopikus képek képszegmentálásával végzik. Ehhez a képet több, egymástól elkülönített területre osztják. Ezeket a területeket és a különböző területek közötti határokat elemzik, például a hibák azonosítása és a termékminőség biztosítása érdekében. A tárgytól függően azonban speciális eseteket is figyelembe kell venni. Az összefüggő területek például csak bizonyos méret és alak felett relevánsak, vagy fontos, hogy a területek milyen messze vannak egymástól. Ez nagyon bonyolulttá és időigényessé teszi a manuális elemzést. Ilyen esetekben képfeldolgozó szoftvereket használnak, amelyek a kézi elemzést automatizált folyamattal helyettesítik. Ez csökkenti a felhasználó befolyását, és minimalizálja az információszerzéshez szükséges időt. A képelemzés működhet szürkeérték-elemzéssel (küszöbérték-elemzés) vagy mesterséges intelligencia-alapú modellek segítségével.

Mesterséges intelligencia

Mesterséges intelligencia

A mesterséges intelligencia (MI) magában foglalja az automatizálást és a gépi tanulást. Az emberi gondolkodást és tanulást utánozza a számítógép. Az iparban a mesterséges intelligencia modelleket arra képezik ki, hogy felismerjék a szerkezeteket, hibákat és jellemzőket, és önállóan, grafikusan oldjanak meg összetett problémákat.

A ZEISS mesterséges intelligenciát használ a képszegmentáláshoz és a holisztikus képelemzéshez. A ZEISS ZEN core segítségével egy modell egyszerű betanításával automatikusan elvégezhető a szegmentálás és az osztályozás egy vagy több kép esetében. Ezáltal a rutinmunka hatékonyabbá és felhasználótól függetlenné válik, valamint idő és költségek takaríthatók meg.

Eszközkészlet és modullista

A ZEN core különböző eszközöket kínál a képelemzés lehető legjobb támogatására. Itt talál egy kivonatot a szoftverportfóliónkból. Minden eszköztár a képalkotó rendszertől függetlenül használható.

  • A csomag tartalma:

    • Szemcseméret-elemzés: Szemcseméret-meghatározás különböző eljárások alkalmazásával a nemzetközi szabványok szerint
      • Planimetrikus (területmérésen alapuló) módszer: A szemcsehatárok automatikus rekonstrukciója (egyszemcsés mérés és a szemcseméret-eloszlás meghatározása)
      • Vonalmetszet módszer: Félautomatikus mérés metszeti vonalmintákkal
      • Összehasonlítási módszer: Kézi kiértékelés referenciasorozattal
      • Mérés a következő szabványok szerint: DIN EN ISO 643:2020 ASTM E 112-13 I.–IV. lemez; ASTM E 1382-97 GB/T 6394 2017
    • Öntöttvas elemzése: A grafitszemcsék alakjának, méretének és eloszlásának elemzése öntöttvasban
      • Alak és méreteloszlás területszázalékban kifejezve (opcionálisan: grafitelrendezés referenciasorozattal)
      • Biztosított szabvány: DIN EN ISO 945:2019
      • A fázisok további kézi újraosztályozása
    • Többfázisú elemzés: A részecskeméret és -felület automatizált mérése többfázisú mintákban, és a porozitás értékelése
    • Referenciasorozatok összehasonlítása: Mikrofelvételek összehasonlítása szabványosított vagy felhasználó által meghatározott referenciasorozatokkal
      • Összehasonlítás egy, két, négy vagy nyolc referenciasorozat képével egy nézetben, a kép és a diagram átfedési lehetőségével a közvetlen összehasonlításhoz:
        • Szemcsék: DIN EN ISO 643:2012 ASTM E 112-13 I.–IV. lemez; GB/T6394 2002
        • Nemfémes zárványok (NMI): ISO 4967:2013; GB-10561 EN 10247:2007, ASTM E 45:2013; DIN 50602:1987
        • Grafit: EN ISO 945-1:2008 + 1. helyesbítés: 2010
        • Referenciasorozat létrehozása: Ügyfélspecifikus referenciasorozatok létrehozására szolgáló funkció
    • Bevonatvastagság mérése: A különböző rétegek vastagságának automatizált vagy interaktív mérése
      Szabványok: ASTM B 487 - 2007, DIN EN ISO 1463 - 2004

    MI-képes – az adatok értékeléséhez előre betanított modellek futtathatók. A modelleket nem lehet létrehozni vagy módosítani – ezekhez a feladatokhoz az AI Toolkit szükséges; a mélytanuláson alapuló modellekhez pedig az APEER ML előfizetés szükséges.

  • Eszköztár 2D képelemzéshez automatikus mérési programok létrehozásával, beleértve a fejlett feldolgozási funkciókat is

  • Teljes MI alkalmazási csomag, beleértve az integrált betanítási interfészeket:

    • ZEN Intellesis szegmentálás: Automatizált képszegmentálás gépi tanulási algoritmusok segítségével
    • ZEN Intellesis osztályozás: Szegmentált és elemzett képek tartalmának automatikus osztályozása gépi tanulási algoritmusok segítségével
    • ZEN Intellesis AI zajcsökkentés: MI alapú zajcsökkentés Noise-2-Void algoritmusokkal
    • Makrokörnyezet: Ügyfélspecifikus makrók programozása Python segítségével
    • API: A ZEN core vezérlése API interfészen keresztül (a ZEISS programozói csapat szolgáltatása)
    • A munkafolyamatok nyomon követhetősége és a felelősségi körök kijelölése (a 21 CFR 11. részének való megfelelés előfeltétele)
    • Audit Trail

  • SQL alapú képadatbázis

    • Központi adatbázis-megoldás
    • Intelligens adatkezelés
    • Korlátlan integrált felhasználó- és hozzáférés-kezelés további költségek nélkül
