ZEISS PRISMO Verity
A ZEISS PRISMO termékcsalád

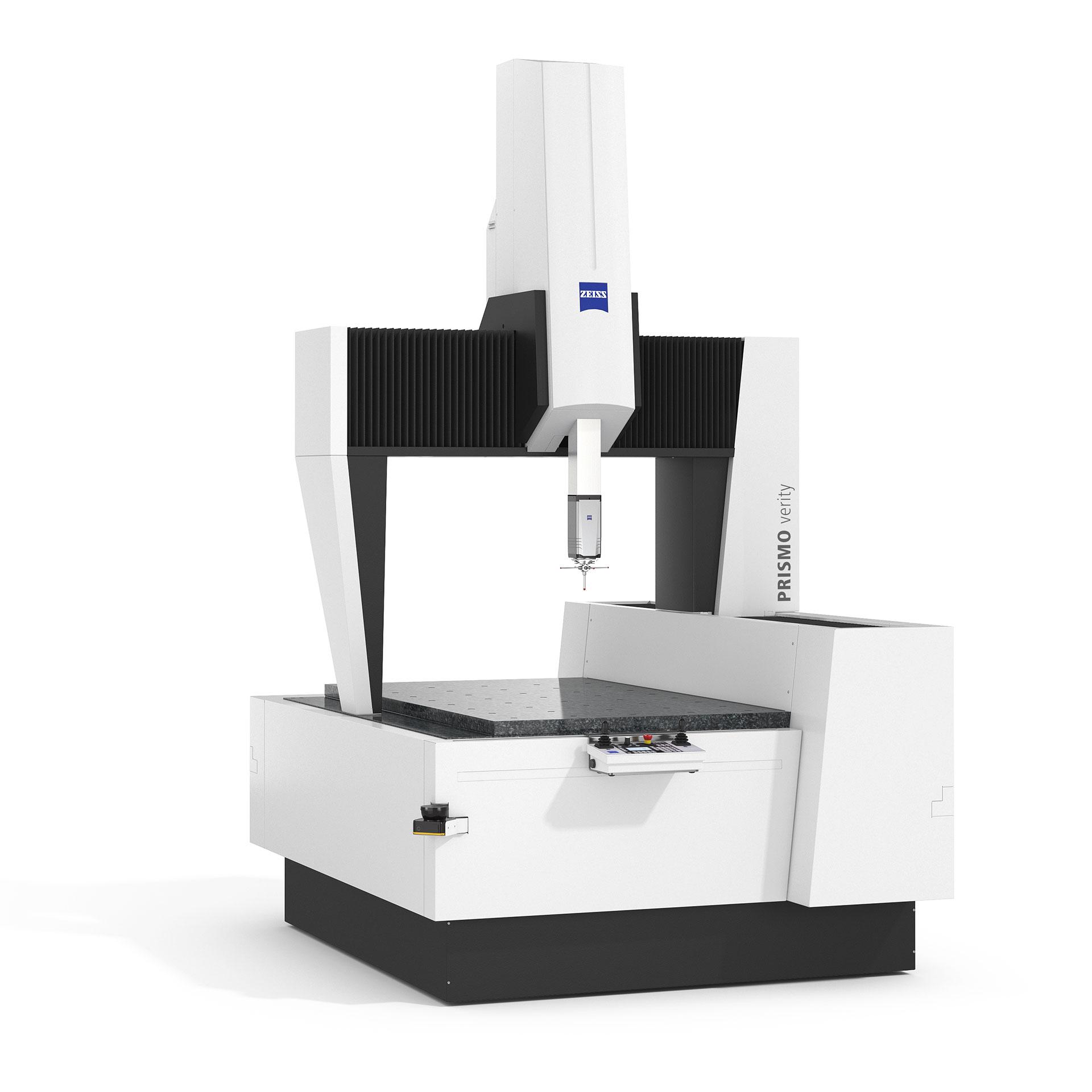

ZEISS PRISMO verity

Az új standard

A ZEISS PRISMO verity mindössze 0,7 + L/400 µm-es hosszmérési hibával szolgáltat eredményeket, és a továbbfejlesztett alakmérési értékeknek köszönhetően kategóriájában a vezető CMM. A koordináta-mérőgép számos olyan alkalmazáshoz használható, ahol nagyfokú pontosságra van szükség, és használható a VDI/VDE 2627 szerinti 3. osztályú mérőhelyiségekben.

  • Outstanding accuracy thanks to improved values
  • Suitable for class 3 measuring rooms
  • High-resolution ZERODUR® scales
  • Available with RT-AB select for more accurate measurement of rotationally symmetrical components
ZEISS PRISMO verity
Kapcsolat

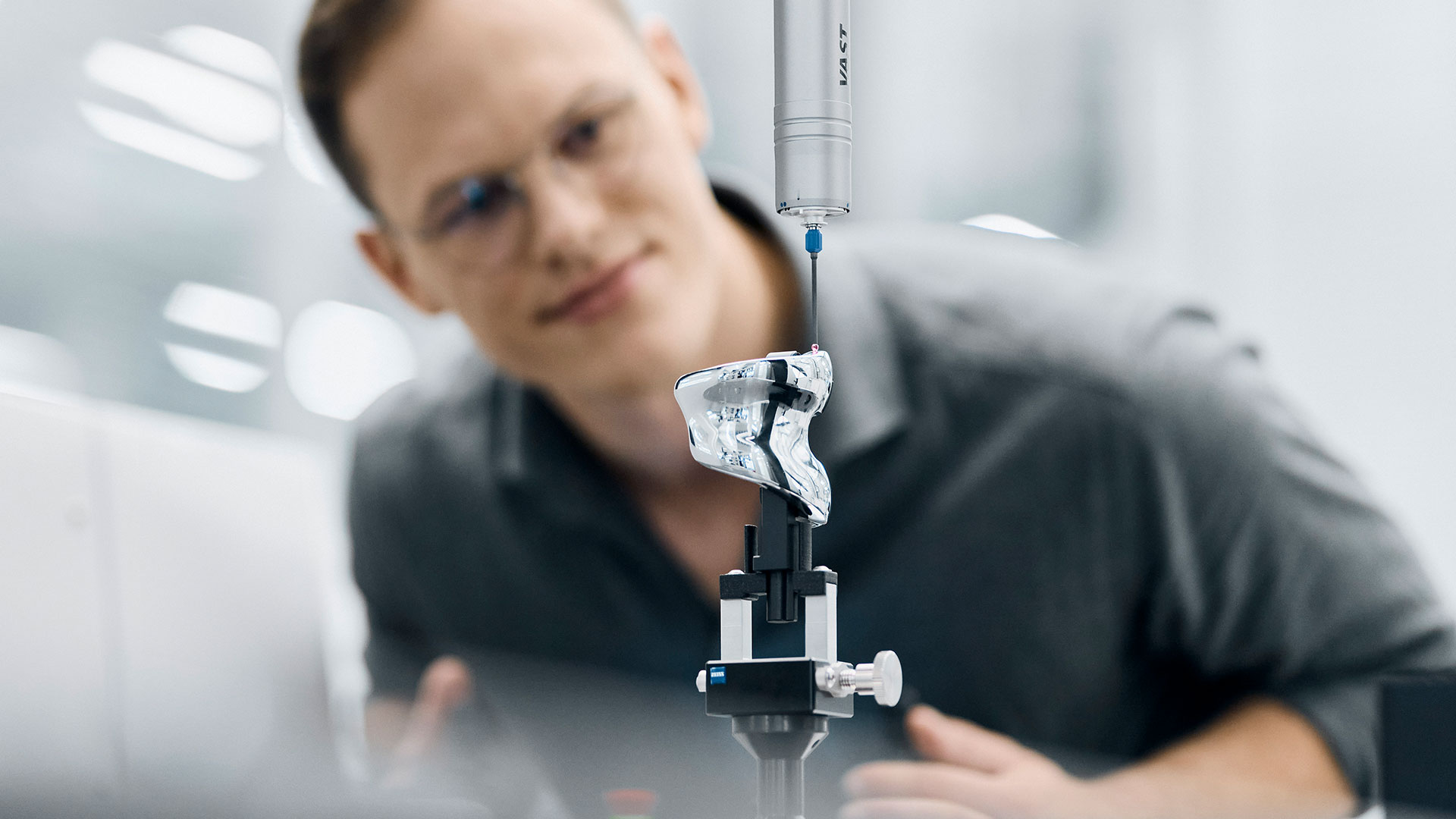

Kiváló pontosság a javított értékeknek köszönhetően

A ZEISS PRISMO verity jobb alakmérési értékekkel nyűgöz le (a ZEISS RT-AB select opciónak köszönhetően a forgásszimmetrikus alkatrészek esetében is), és 0,7 + L/400 µm mérési pontosságot ér el. A ZEISS VAST Navigator technológia használatával a maximális mérési sebesség automatikusan beállítható, a gyors és pontos mérésekért.

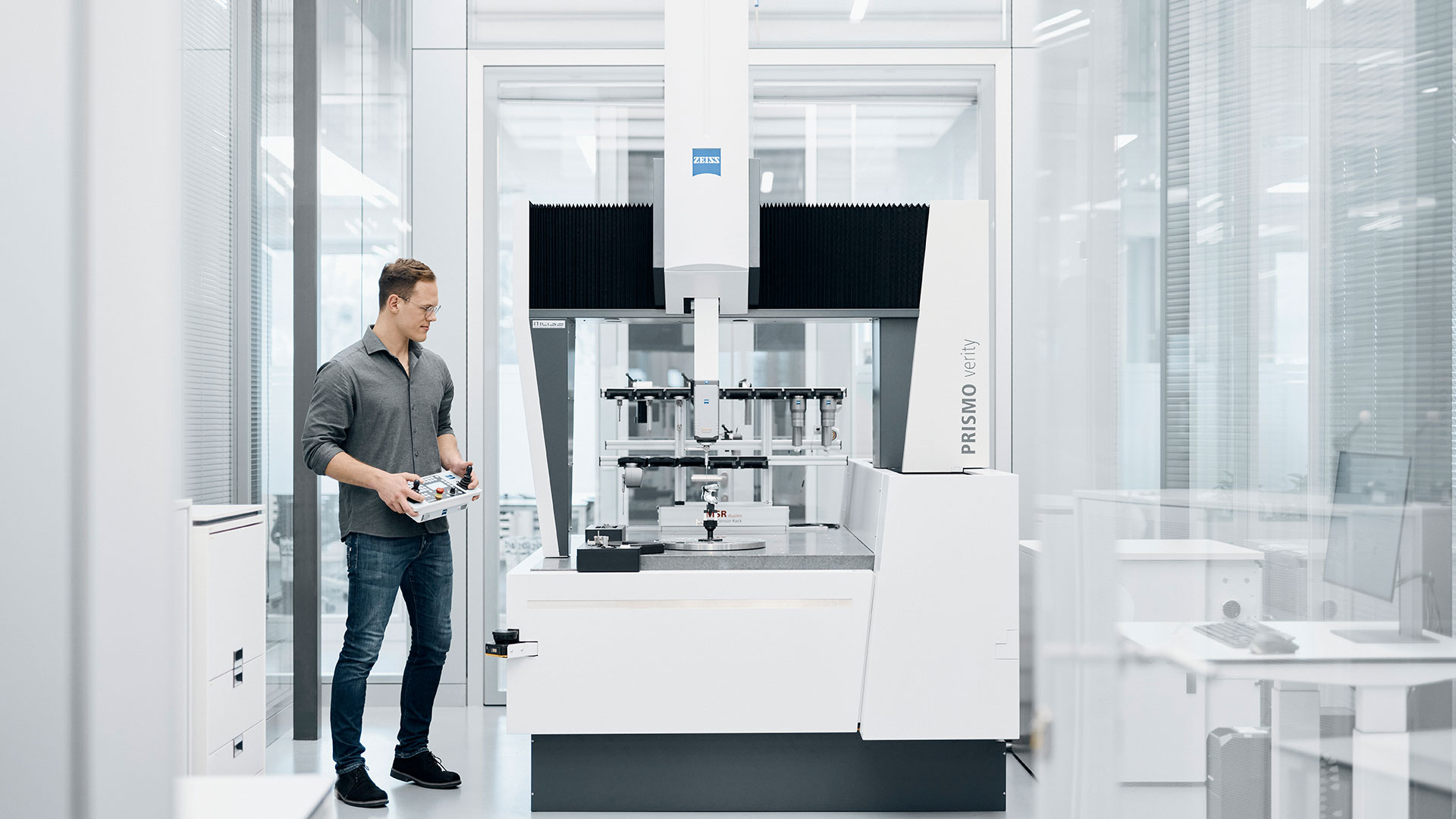

3. osztályú mérőhelyiségekben használható

A ZEISS PRISMO verity a koordináta-mérőgép típusának adaptálásával megfelel a VDI/VDE 2627 szabvány szerinti 3. osztályú mérőhelyiségekre vonatkozó követelményeknek. Ezért minden szükséges mérést 19-22 °C-os, légkondicionált kamrában lehet elvégezni.

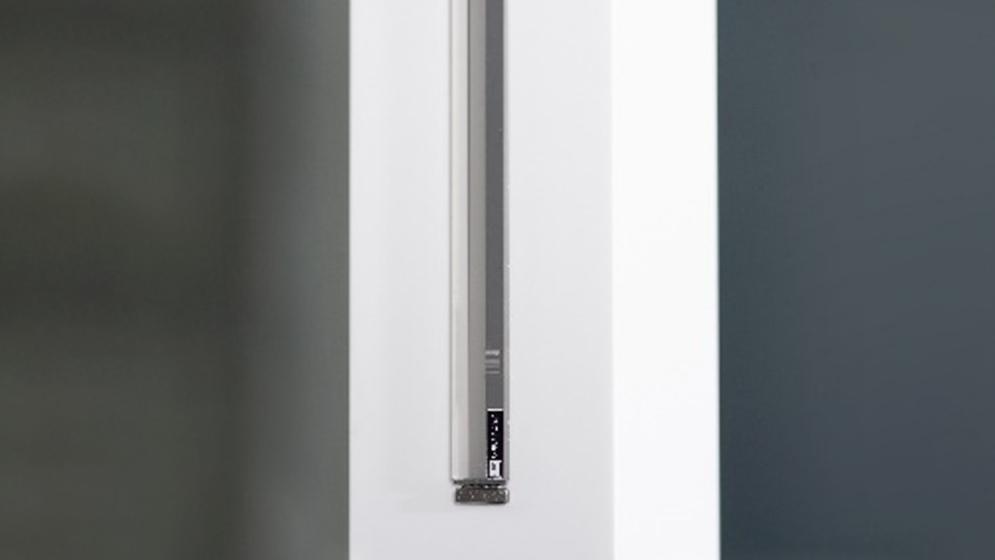

Nagy felbontású ZERODUR® mérőlécek

A 80 nm-es felbontású lebegő mérőlécek jelentősen csökkentik az alapegységben hő hatására bekövetkező változások befolyását. Az alkalmazott ZERODUR® anyag hőtágulási együtthatója (CTE) közel nulla, ezért kizárja a csavarodás és a hőmérséklet-ingadozás hatását. A hőmérséklet-érzékelők használata ezért már nem szükséges, és nincs szükség további korrekciókra.

Egy új korszak kezdődik a ZEISS PRISMO verity-vel

Több mint egy ráncfelvarrás: A ZEISS PRISMO család termékeit teljesen újraterveztük. A számos fejlesztésnek köszönhetően a biztonság, a gazdasági és környezeti hatékonyság, a rugalmasság, az ergonómia és nem utolsósorban a termelékenység teljesen új szintre lépett. A pásztázási paraméterek beállításával és a pásztázási sebesség megduplázásával (150 mm/s-ról 300 mm/s-ra) sikerült növelni a termelékenységet. Ugyanakkor a zajszint 34%-kal csökkent. Az energiatakarékos vezérlőtől és az új kialakítású vezérlőpaneltől kezdve az automatizált biztonsági mechanizmusokon át a még jobb mérőfej-kompatibilitásig - a ZEISS PRISMO család termékei minden eddiginél hatékonyabbak.
Egy új korszak kezdődik a ZEISS PRISMO verity-vel

  • A termelékenységet a pásztázási paraméterek beállítása növeli a pásztázási sebesség általános megduplázásával (150 mm/s-ról 300 mm/s-ra). Az új biztonsági lézerszkennerek a korábbinál lényegesen gyorsabb mérést is lehetővé tesznek - a magas biztonsági előírások megbízható betartása mellett, mivel a szkennerek automatikusan csökkentik a sebességet, ha a biztonsági zónában embereket vagy tárgyakat észlelnek. A ZEISS VAST Rotary Table Axis (ZVRA) forgóasztaltengely-opció szintén nagyobb termelékenységet biztosít. A tengelyek meghatározása a forgóasztalon ezzel a funkcióval mindössze 16 másodpercet vesz igénybe, ami 80%-os időmegtakarítást jelent a hagyományos módszerekhez képest.

  • A ZEISS PRISMO család minden CMM-je rendelkezik a nemzetközileg elismert német balesetbiztosító (DGUV) tanúsítványával. A biztonság további növelése érdekében további újításokat vezettünk be, mint például az állítható oldalsó panelek. A mozgó alkatrészek közötti távolság 4 mm-nél kisebbre csökkentésével csökken a zúzódások veszélye. A biztonsági lézerszkennerek a koordináta-mérőgép környezetét is érzékelik, és automatikusan csökkentik a sebességet, amint emberek vagy tárgyak észlelhetők a meghatározott zónában.

  • A beépített ZEISS PowerSaver segítségével a koordináta-mérőgép automatikusan lekapcsolódik a tápellátásáról, ha nincs használatban. A felhasználók egyedileg aktiválhatják a funkciókat, és meghatározott leállási időket határozhatnak meg, ami csökkenti az energiafogyasztást. Az új ZEISS C99m vezérlő további megtakarításokat biztosít. Vékonyabb kialakítású, és 64%-kal csökkenti az energiafogyasztást az előző modellhez képest (a régi és az új vezérlő közötti belső összehasonlító teszt során). Ezenkívül a ZEISS AirSaver biztosítja, hogy a sűrített levegő ellátás egy előre beállított idő után kikapcsoljon.

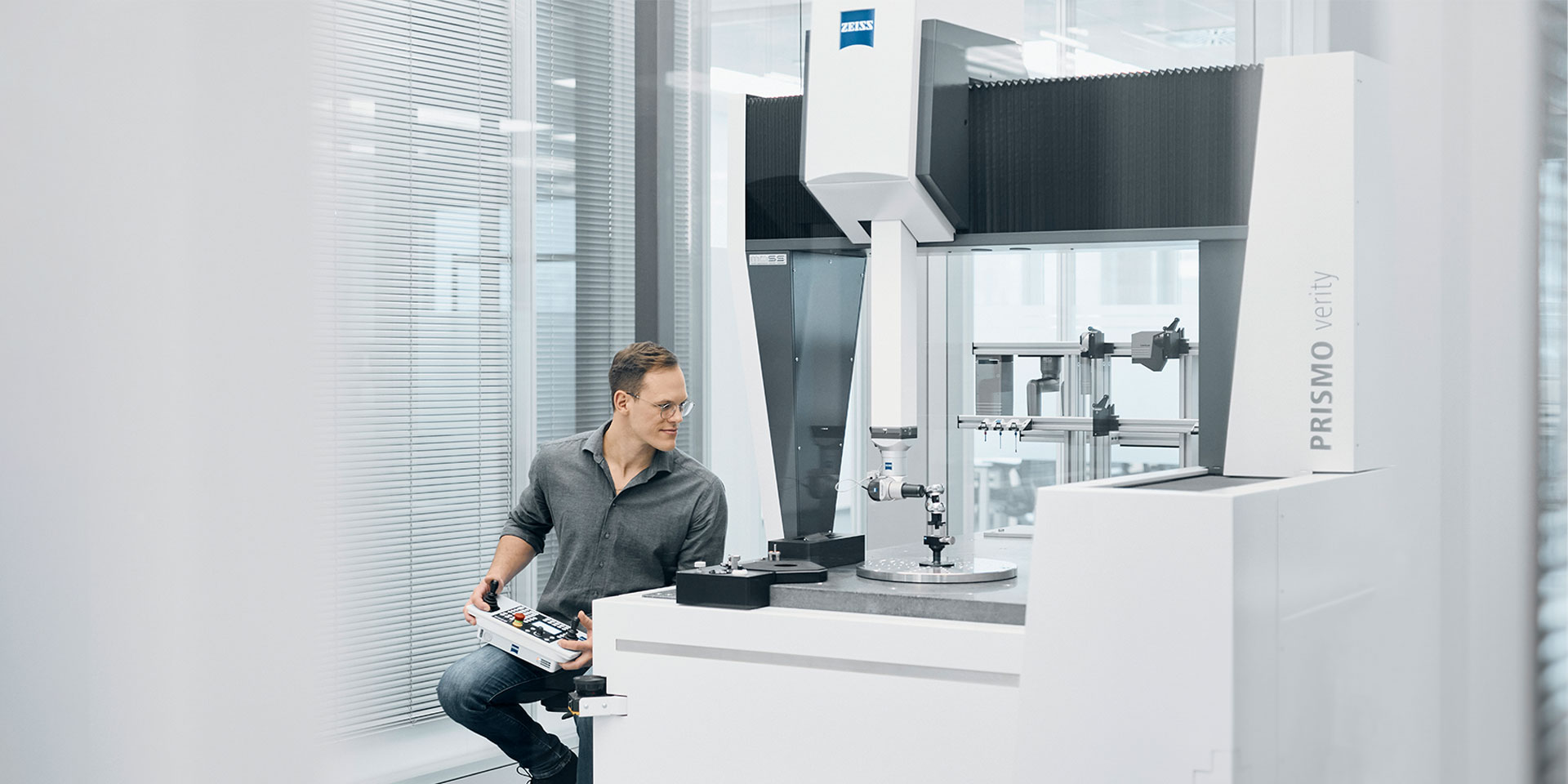

  • A vezérlőpanelről való irányítás könnyű felügyeletet és kezelhetőséget garantál. Amikor nincs használatban, kényelmesen tárolható az új vezérlőpaneltartóban. A legtöbb kapcsolót szintén átkerült a vezérlésből a vezérlőpanelre. Ezenkívül az elülső új fedél biztosítja a kezelő és a mérőtér közötti kisebb távolságot, ami megkönnyíti a kezelő számára a nehéz alkatrészek behelyezését.

  • AZEISS MASS technológia a ZEISS PRISMO mérőfejek széles választékát teszi elérhetővé. Az új ZEISS C99m vezérlőnek köszönhetően azonban a koordináta-mérőgép mostantól két további érzékelővel is kompatibilis: ZEISS ROTOS (érdességérzékelő) és ZEISS LineScan (optikai érzékelő), a még nagyobb működési rugalmasság érdekében.

Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

Minden géphasználat középpontjában az energiafogyasztás áll, amely kulcsszerepet játszik az aktív felhasználási fázisban, és jelentős hatással van a környezeti mérlegre. Energiatakarékos funkcióinak és az újonnan kifejlesztett, energiatakarékos vezérlőrendszernek köszönhetően a ZEISS PRISMO az ipari méréstechnika területén a hatékony erőforrás-fogyasztás ékes példája. A ZEISS PRISMO család a tartósságot jelképezi, és új mércét állít fel a pontosság, a sebesség és a fenntarthatóság tekintetében.

Az új ZEISS PRISMO család az új C99m vezérlőegységgel van felszerelve, amely a korábbi modellekhez képest 64%-kal csökkenti az energiafogyasztást.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS PowerSaver funkcióval a gép használaton kívül lekapcsolódik az áramellátásról, és az áramfogyasztás nullára csökken a leállások idején. A felhasználók meghatározhatják a ZEISS PowerSaver aktiválását meghatározott időpontokban.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val
A ZEISS AirSaver további megtakarítást tesz lehetővé, és egy előre beállított idő után automatikusan kikapcsolja a sűrített levegőt.
Jobb fenntarthatóság a mérési folyamatokban a ZEISS PRISMO-val

Sikertörténet

GROB

Átfogó portfólió a bizonyosság és a termelékenység érdekében

A GROB gyártástechnológiáját használja az elektromos autók gyártóinak több mint kétharmada. A bajor családi vállalkozás elsősorban szigorú minőségi normái révén érdemelte ki ezt a piacvezető szerepet. Ezért támaszkodik a GROB már sok éve a ZEISS átfogó portfóliójára.
Bővebben

Műszaki adatok

Pontosság:

0,7 + L/400 µm

Hőmérséklet-tartomány

19-22 °C

ZEISS MASS technológia

✔

DGUV-kompatibilis

✔

Régebbi modellek felújítása lehetséges

✔

ZEISS PowerSaver

✔

ZVRA és ZVR kompatibilitás

ZVRA (opcionálisan rendelhető)

Üvegkerámia mérőléc

ZERODUR®: Felbontás 80 nm

Méret

7/9/5 - 12/18/10
Különböző méretek az alkalmazások széles köre számára
Különböző méretek az alkalmazások széles köre számára

ZEISS PRISMO verity

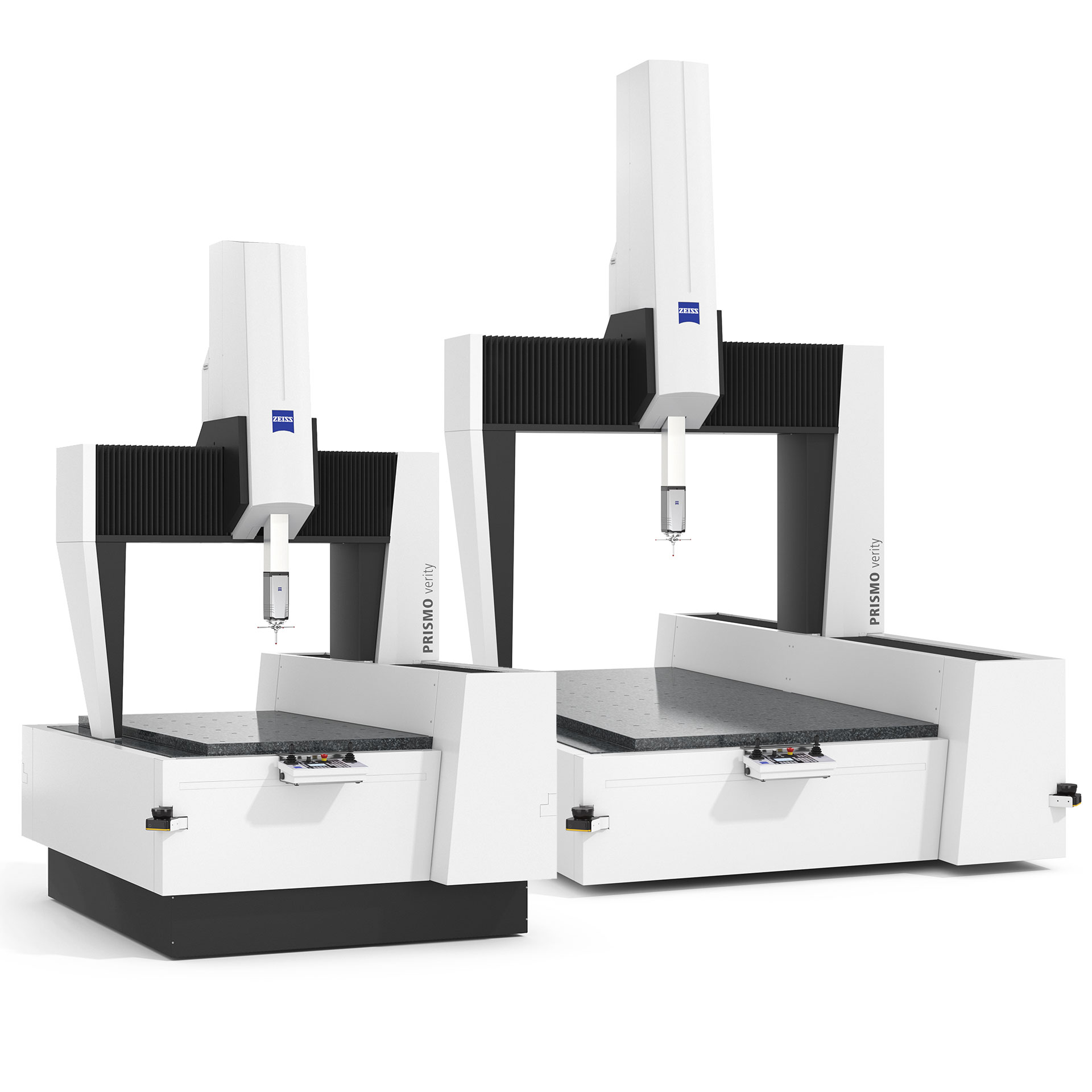

Különböző méretek az alkalmazások széles köre számára

A ZEISS PRISMO verity különböző méretekben kapható. A legkisebb, 700 x 900 x 500 mm-es mérési tartományú változattól a legnagyobb, 1200 x 1800 x 1000 mm-es mérési tartományú koordináta-mérőgépig.
