Alkatrésztervezés (CAD/PMI)

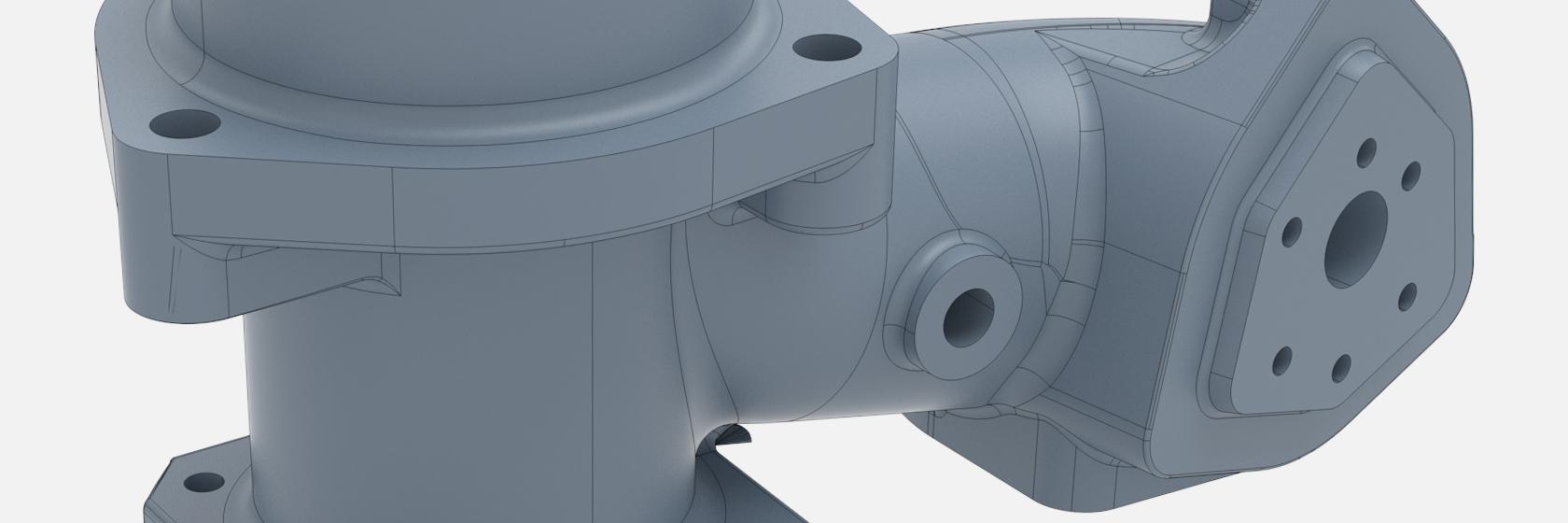

Ha az alkatrész CAD-modellje már a tervezés során rendelkezik vizsgálati jellemzőkkel, a 3D-s méréstervezés és vizsgálat egy rajzmentes folyamat során, közvetlenül a PMI-adatkészleten végezhető el. Továbbá az érintésmentes ATOS rendszer által rögzített teljes mérési mezőre kiterjedő geometria lehetővé teszi az alkatrész- és szerszámgeometriák visszatáplálását és igazítását a meglévő CAD-adatokba, ha szerszámkorrekcióra van szükség (fejlett CAD-modellezés). A kapott 3D-s mérési adatok egyben tervezési adatok létrehozására is szolgálnak a visszamodellezés területén.

Alkalmazási területek

• Vizsgálattervezés CAD (PLM) segítségével az Ipar 4.0 számára
• PMI interfészek (CATIA, Creo Parametric, NX)
• Importálható tűréstáblázatok
• A zsugorodás, az alakváltozás, a megmunkálási tartalék kompenzálása CAD-ben

A PMI-adatok 3D-s tervezési modellekből történő közvetlen importálása és kiértékelése, a tűrési előírásokat is beleértve, felgyorsítja az új termékfejlesztéseket és gyártási folyamatokat a CAD-adatkészleten végzett 3D-s mérési tervezéssel, az alkatrészgyártás előtt. A digitális vizsgálati adatok folyamatos ellenőrzést biztosítanak a teljes termékéletciklus-menedzsment (Ipar 4.0) során.
