A tálca fogantyújától a mosógépig
Siker történet

A tálca fogantyújától a mosógépig – 3D-s méréstechnika a BSH Hausgeräte GmbH-nál

2023 július 3

A BSH Hausgeräte GmbH a 2D-sről a 3D-s megközelítésre való áttérés során sikeresen ötvözte mérési szakértelmét a CAD-tervezéssel kapcsolatos ismereteivel, hogy egyszerűsített modelleket hozzon létre és jobban kihasználja az automatizált folyamatokat.

  • Harmadik féltől származó tartalom letiltva

    A videólejátszó a cookie-beállítások értelmében le van tiltva. A beállítások módosításához és a videó lejátszásához kattintson a lenti gombra, és járuljon hozzá a „Funkcionális” nyomkövető technológiák használatához.
  • BSH 3D-s mérés

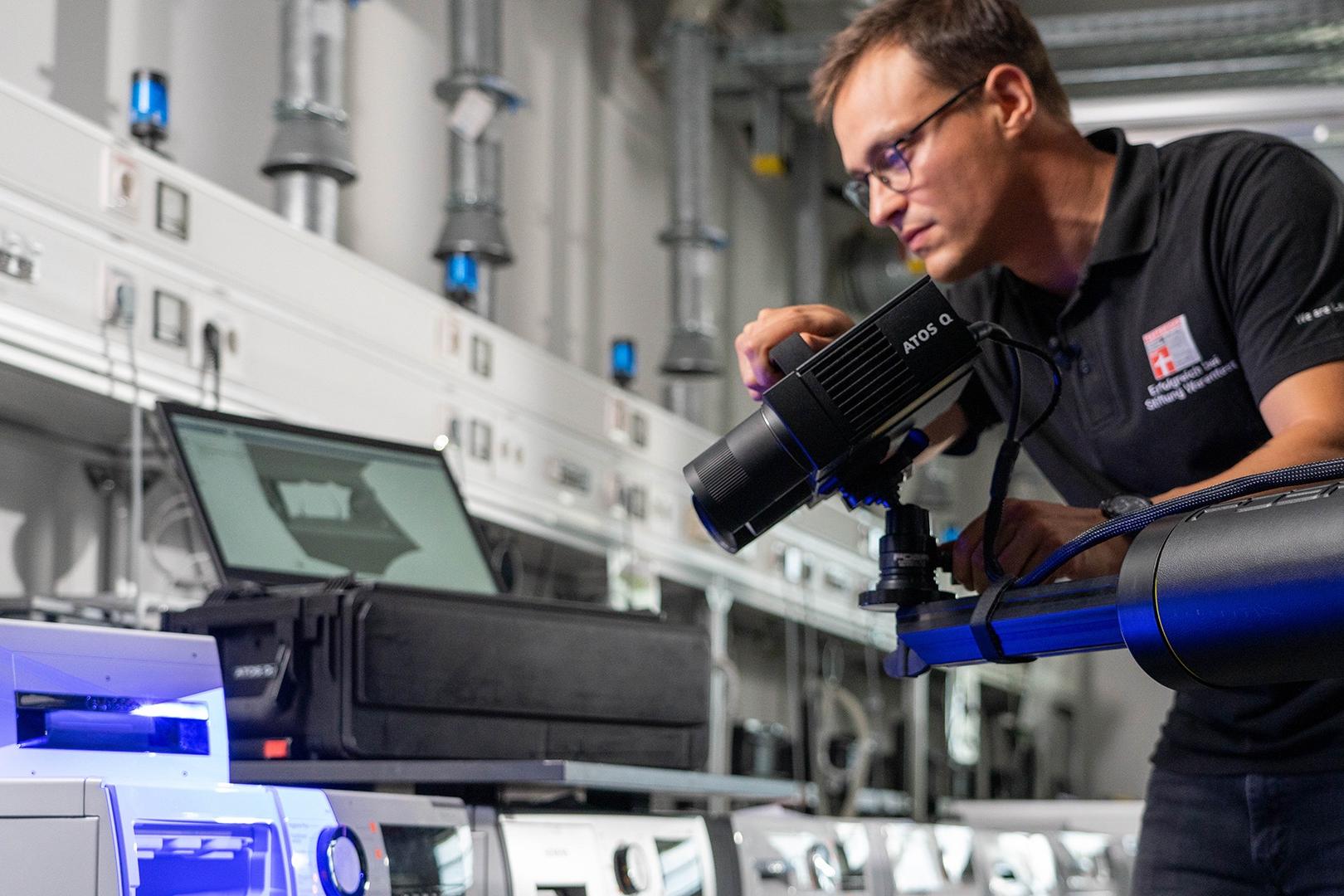

  • BSH-vizsgálat az ATOS Q-val

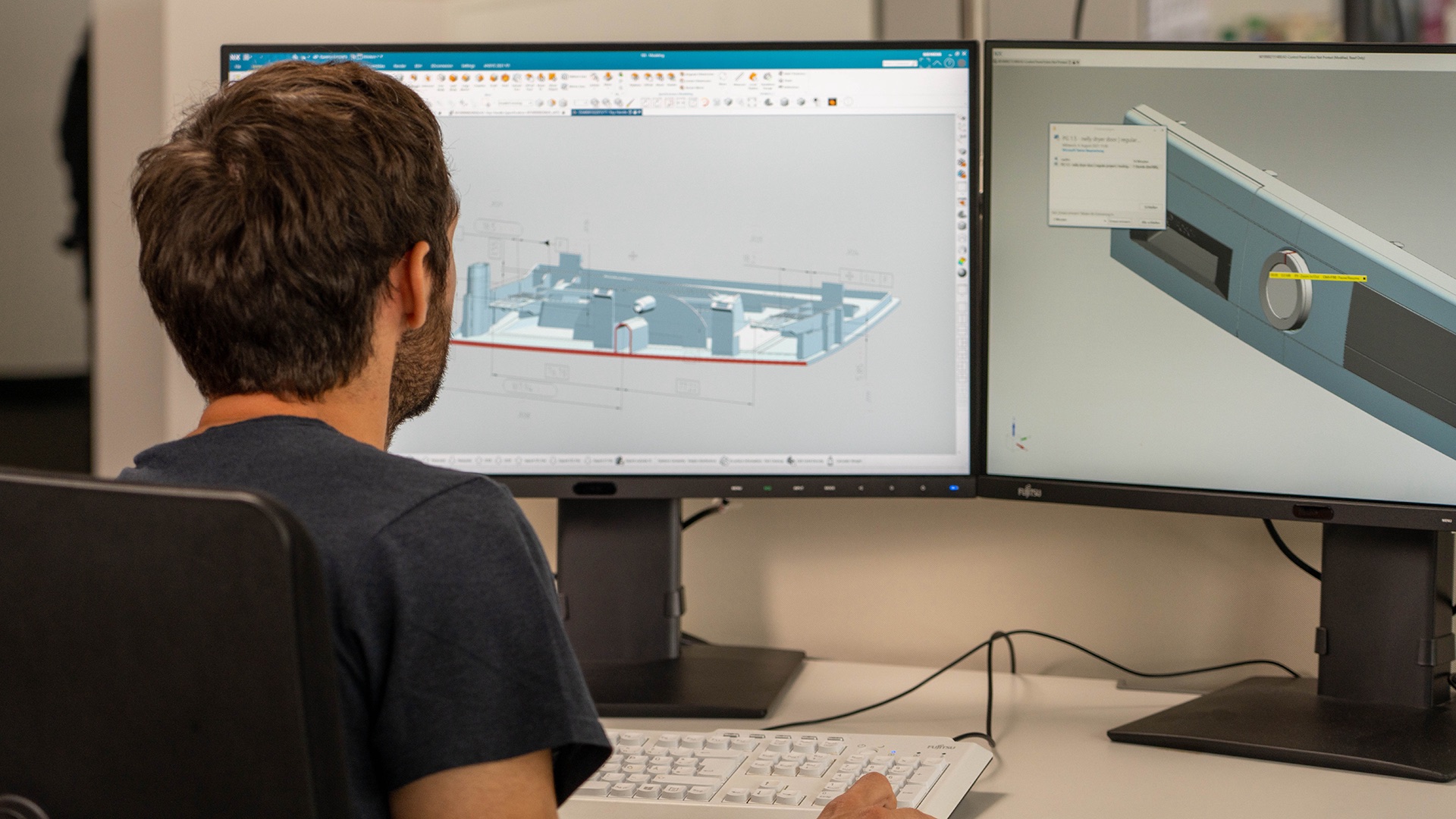

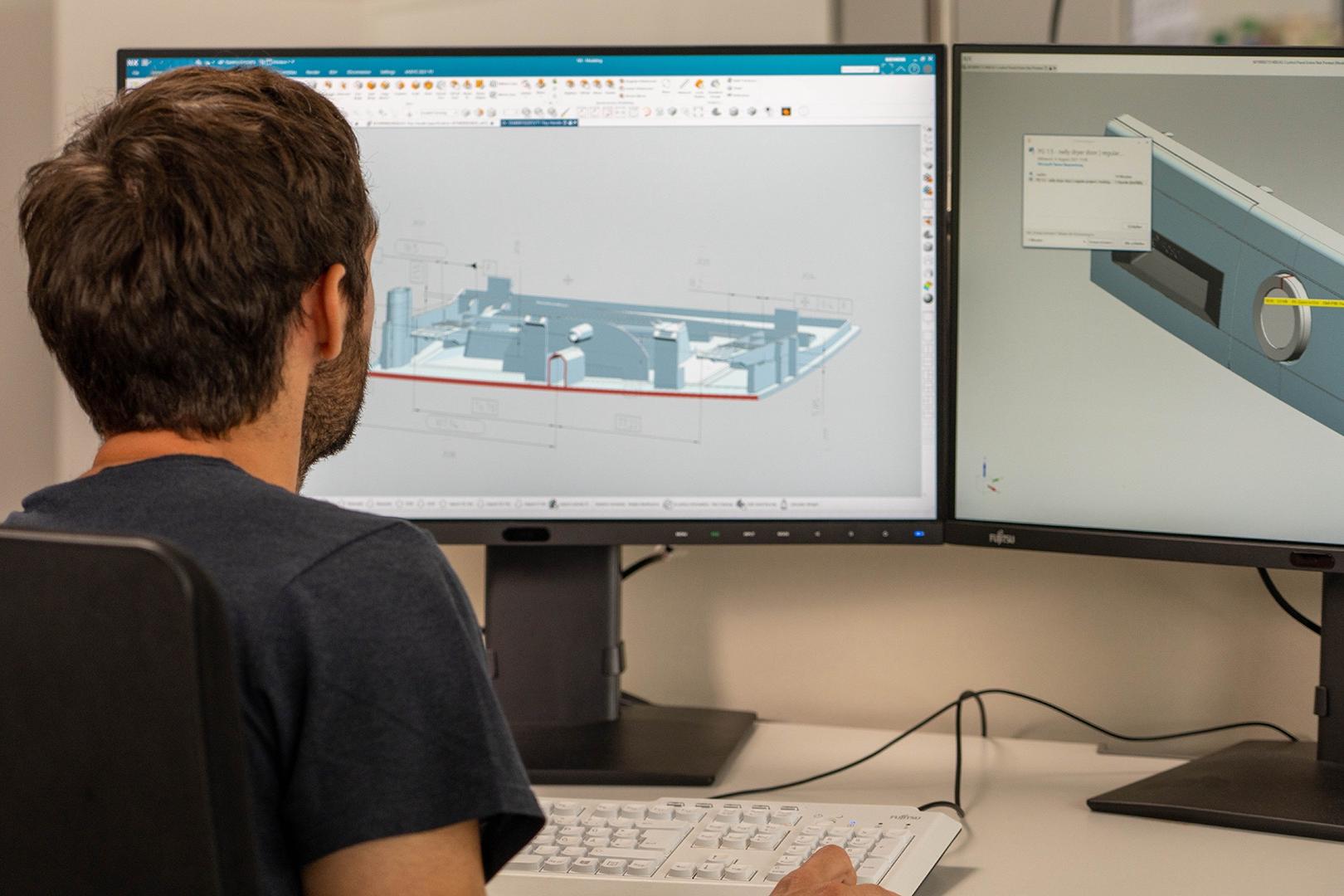

    A globális minőségi szabványoknak való megfelelés érdekében a CAD-adatokat vizsgálati funkciókkal látják el, a mérési terveket központilag állítják be, és minden telephelyre és beszállítóra kiterjesztik.

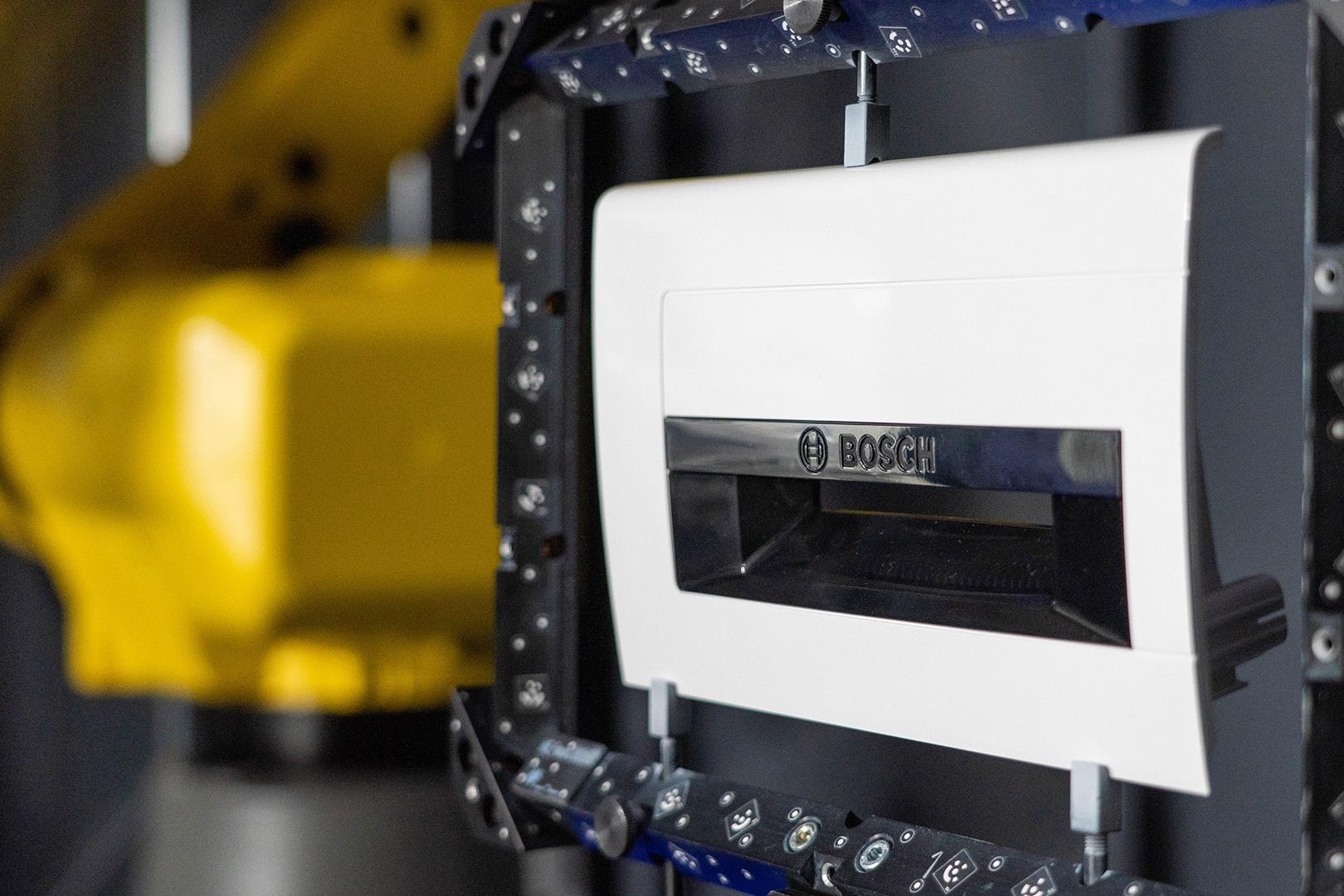

  • ScanBox 3D-s mérőgép

    A tálca fogantyújának automatizált elsőminta-vizsgálata a ScanBox 3D mérőgépen történik.

A hatékony munkafolyamatok növelik a minőséget és megkönnyíti a használatot

A BSH olyan módszert keresett, amellyel gyakorlatilag bármilyen méretarányban minden részletet meg lehet határozni, a teljes egységektől az apró felületekig, egy olyan automatizált folyamat során, amely a felhasználó részéről kevés előzetes tudást igényel. A PMI-adatok bevezetésével a vállalat minden eddiginél gyorsabban tudná biztosítani a vonatkozó tűrések betartását. A különböző hardver- és szoftvermegoldások közötti zökkenőmentes munkafolyamat létrehozása szintén kulcsfontosságú volt a működési konzisztencia, a minőségi eredmények és az adatok hordozhatóságának biztosítása érdekében, hogy a BSH nemzetközi tevékenységét támogassa.

Miután a vállalat az alkatrész CAD-modelljét ellátta az összes releváns PMI-adattal, továbbíthatja a mérési sablonokat a különböző telephelyeinek és beszállítóinak. „Így biztosítjuk, hogy világszerte ugyanazt az értékelési alapot használjuk a gyártott egyedi alkatrészek vagy részegységek minősítéséhez” – magyarázza Henri Wild, a BSH minőségügyi mérnöke.

  • BSH-vizsgálat az ATOS Q-val

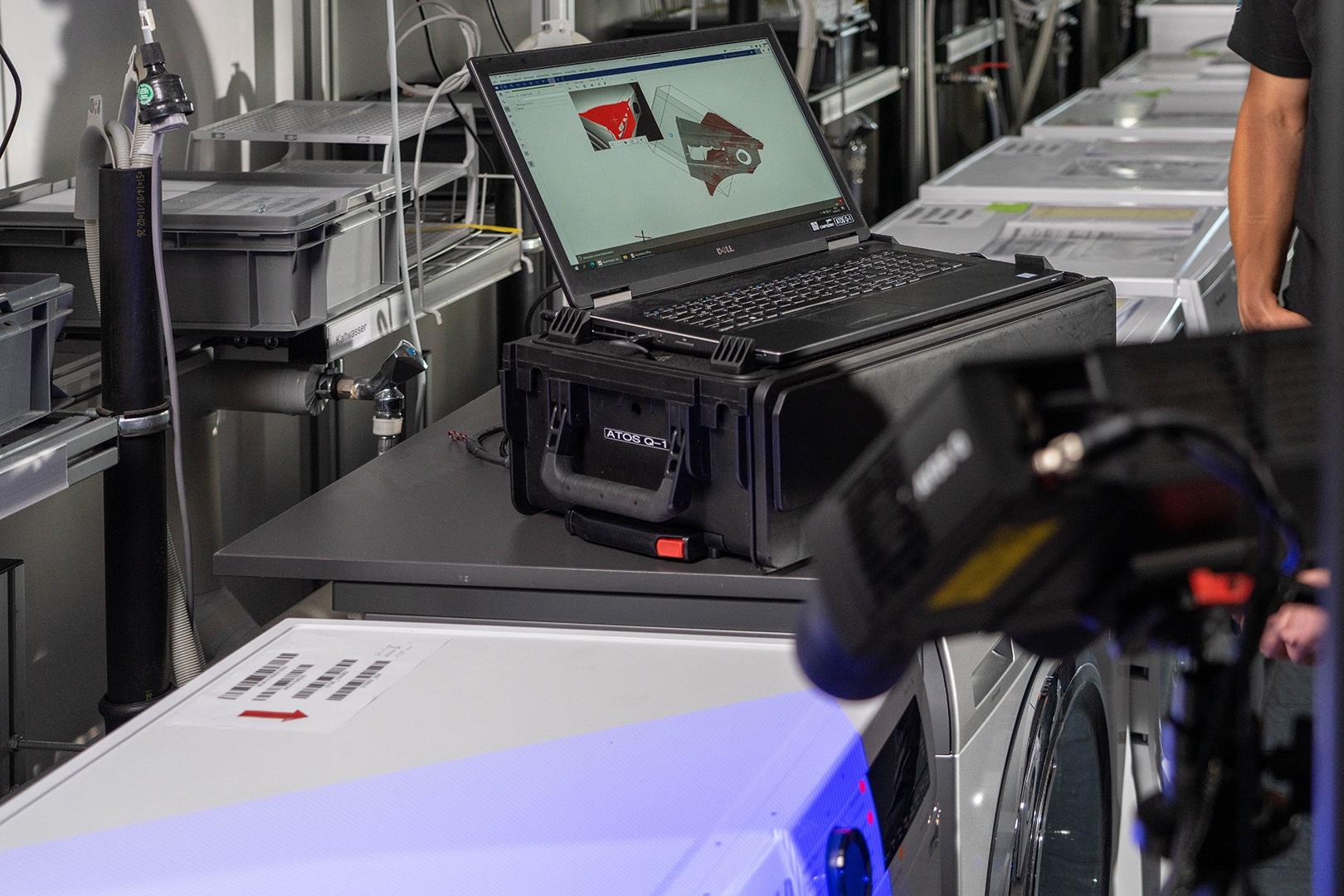

  • BSH digitális összeszerelés

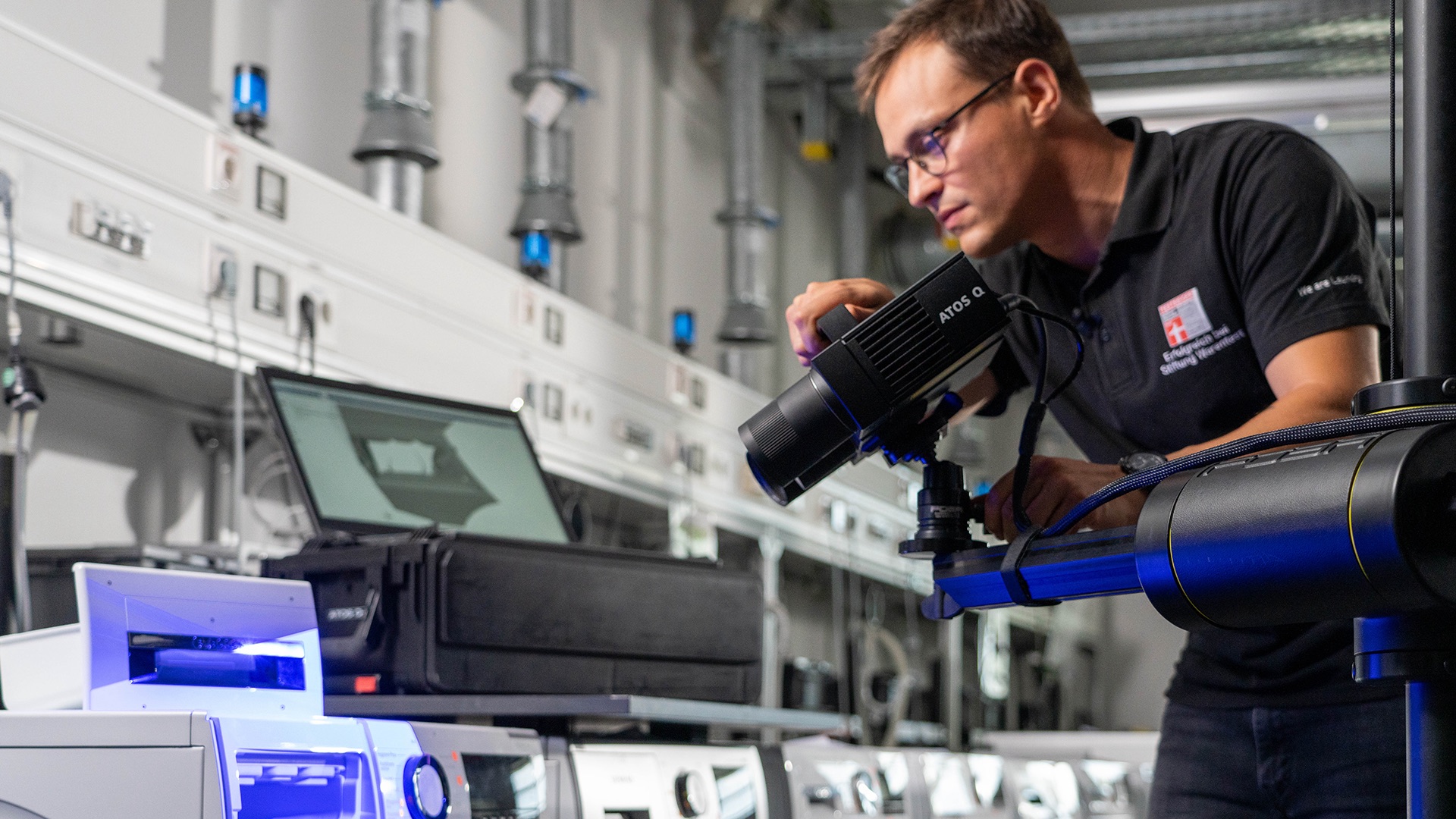

  • BSH-vizsgálat az ATOS Q-val

    A BSH Hausgeräte GmbH a tálca fogantyúja és a mosógép teste közötti, szabványos méretű hézag ellenőrzésére a kompakt ATOS Q készüléket használja.

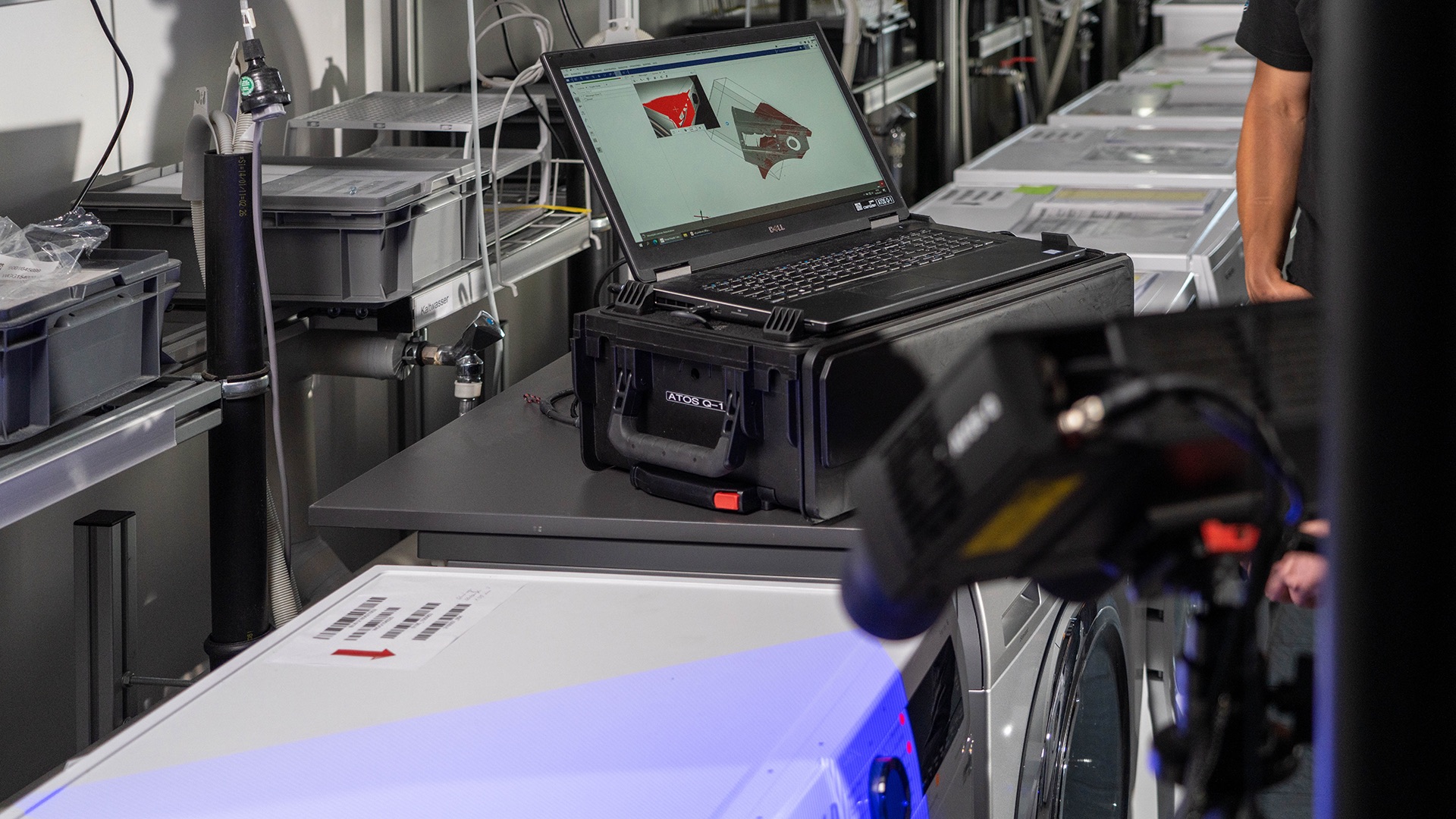

  • BSH digitális összeszerelés

    A nagy sebességű adatösszeállítás során a ZEISS INSPECT digitális összeszerelésével a többi módszerhez képest jelentős időmegtakarítás érhető el, miközben a minőség-ellenőrzés is javul.

Rugalmas vizsgálat és digitális összeszerelés az egyszerűsített műveletekhez

A befogási megoldások széles választékának köszönhetően a ScanBox forgóasztala egy teljes gépegységet vagy kisebb alkatrészeket is képes lemérni, ami további rugalmasságot biztosít. A virtuális mérőszoba (VMR) intelligens szkennelési funkciója lehetővé teszi a mérések betanítását, elvégzését és optimalizálását egyetlen kattintással. Ez biztosítja az összetett formák, például a BSH által gyártott mosógépek tálcafogantyúinak tökéletes megmunkálását.

Az ATOS Q a teljesen összeszerelt készülékek elemzésére szolgál. Miután elvégeztek néhány mérést a teljes szerelvényen és a megfelelő egyedi alkatrészen, az adatok a ZEISS INSPECT szoftverrel összetett nézetben jeleníthetők meg, hogy a CAD-fájlok vonatkozó tűrései alapján egyszerűen ellenőrizhetők legyenek.

Mérési konzisztencia és felhasználóbarát automatizált folyamatok

A 2D-s rajzoktól való eltávolodás azt jelenti, hogy „egy másik dimenzióba lépünk” – mondja Henri Wild. A CAD- és PMI-adatokat tartalmazó új 3D-s modellek egy megjelenítési eszközzel nyithatók meg, így minden felhasználó számára egyszerűvé válik, hogy pontosan tudja, hol kell mérni. És mivel a BSH valamennyi gyártóhelye, sőt, még a kiválasztott beszállítók is ugyanazt az ellenőrzési és értékelési sablont használhatják, a magas szintű konzisztencia biztosított.

Kapcsolódó termékek

A BSH-ről

BSH Hausgeräte GmbH

A BSH Hausgeräte GmbH 2021-ben mintegy 15,6 milliárd eurós összforgalmával és 62 000 alkalmazottjával a háztartási készülékgyártás egyik globális vezető vállalata. A vállalat márkakínálatában tizenegy jól ismert háztartási készülékmárka, például a Bosch, a Siemens, a Gaggenau és a Neff, valamint a Home Connect márkacsalád és olyan szolgáltatási márkák szerepelnek, mint a Kitchen Stories. A BSH 40 gyárban termel, és mintegy 50 országban van jelen. A BSH a Bosch Csoport vállalata.
