Mik azok a 3D-s modellek?

A 3D-s modellek a tárgyak digitális másolatai a háromdimenziós térben. Lehetővé teszik számunkra, hogy olyan dolgokat szemléltessünk, amelyeket a valóságban nehéz megragadni. A kétdimenziós képekkel ellentétben, amelyeknek csak hosszúságuk és szélességük van, a 3D-s modelleknek van egy harmadik dimenziójuk is: a mélység. A 3D-s modellek számos alkalmazásban felhasználhatók, a videojátékoktól és az animációtól kezdve az ipari alkalmazásokig, mint például a prototípusgyártás, a mérnöki tervezés és az építőipar. Ezek a 3D-s nyomtatási folyamatok alapvető részét képezik, mivel a fizikai tárgyak nyomtatásának alapjául szolgálnak.

A 3D-s modellek létrehozására számos módszer létezik, többek között 3D-s szkennerek, CAD szoftverek, modellező szoftverek és fotogrammetria használata. A 3D-s szkennerek fizikai tárgyakat tudnak letapogatni, és szoftver segítségével 3D-s modellé alakítani. A CAD szoftvereket jellemzően ipari alkalmazásokhoz szükséges modellek készítésére használják, míg a modellező szoftverek számos feladatra, például filmanimációk vagy videojátékok készítésére alkalmasak. A fotogrammetria egy másik módszer a 3D-s modellek fényképek felhasználásával történő létrehozására.

A 3D-s méréstechnika alkalmazása különösen az ipari gyártás és a minőség-ellenőrzés területén nagy jelentőségű. A ZEISS a termelésben és a minőségbiztosításban használható mérőrendszerek és optikai technológiák kulcsszereplője és szállítója. Emellett a méréstechnika fontos szerepet játszik a 3D-s modellek létrehozásában és a 3D-s nyomtatással előállított alkatrészek ellenőrzésében is.

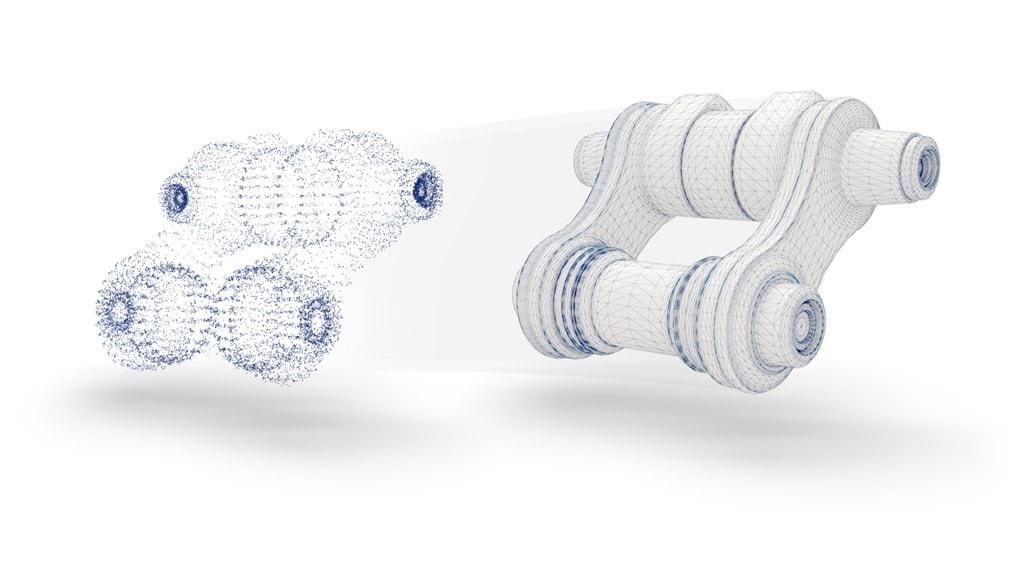

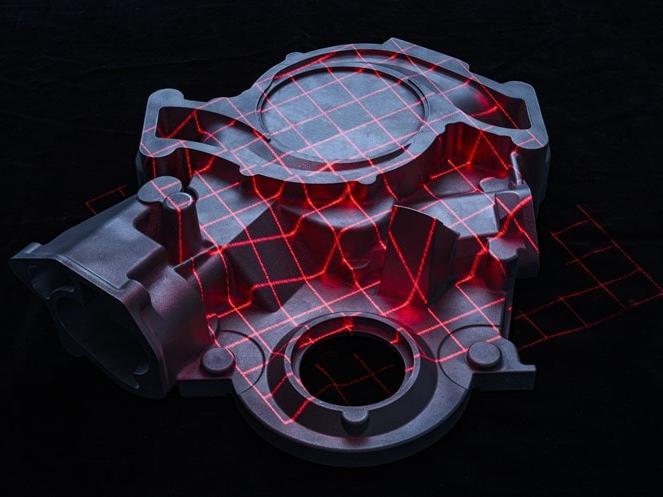

A 3D-s szkennelés olyan technológia, amely lehetővé teszi a fizikai tárgyak digitális 3D-s modellé alakítását. A 3D-s szkennerek segítségével tárgyakat, alkatrészeket, épületeket vagy tájképeket lehet letapogatni és digitális formátumba konvertálni.

A 3D-s modellek létrehozására nem csak egy 3D-s szkennelési módszer létezik, hanem több is. A legelterjedtebb módszerek közé tartozik a sávos fényvetítés és a lézeres háromszögelés, valamint a fotogrammetria. Ezenkívül a time-of-flight technológiát is használják.

A 3D-s szkenneléshez 3D-s szkennereket és szoftvereket használnak. A 3D-s szkennerek különböző típusai léteznek, beleértve a kézi hordozható szkennereket és a nagyméretű objektumok, például épületek vagy tájképek rögzítésére használt, helyhez kötött szkennereket. A rögzített adatok 3D-s modellé alakításához és manipulálásához szoftvereket használnak.

A 3D-s szkennelés során a 3D-s modell létrehozásakor különböző hibák fordulhatnak elő, például egyenetlen megvilágítás, túl- vagy alulexponálás, mozgási elmosódás vagy torzulás. A hibák elkerülése érdekében fontos, hogy a tárgy stabilan helyezkedjen el, a fényviszonyok szabályozottak legyenek, és a szkenner megfelelően kalibrált legyen. A megfelelő szkennelési technológia és beállítások kiválasztása szintén segíthet a hibák minimalizálásában.

A legtöbb 3D-s modellező szoftver támogatja az STL fájlformátumot, amely a 3D-s modellek széles körben használt fájlformátuma. A további népszerű fájlformátumok közé tartozik az OBJ, FBX és Collada. Fontos megjegyezni, hogy az egyes fájlformátumok eltérő jellemzőkkel és korlátozásokkal rendelkeznek.

A CAD program olyan szoftver, amellyel 3D-s modelleket lehet létrehozni és szerkeszteni. Számos funkciót kínál, és lehetővé teszi a pontos modellezést. Sokféle program létezik, az egyszerű és ingyenes programoktól a bonyolult és fizetős programokig. A CAD programokkal való munkához szükség van a működésük és a modellezésük ismeretére.

A CAD programok lehetővé teszik a 3D-s nyomtatásra alkalmas, összetett 3D-s modellek létrehozását és szerkesztését. Fontos azonban meggyőződni arról, hogy a modell megfelel a 3D-s nyomtatás követelményeinek, hogy elkerülhetők legyenek a hibák és problémák a nyomtatás során. Arra is ügyelni kell, hogy a kiválasztott fájlformátum kompatibilis legyen a nyomtatóval. A CAD programok segítségével egyszerű 3D-s tárgyak és összetett, az iparban használható alkatrészek egyaránt létrehozhatók.

A 3D-s nyomtatást széles körben használják mind a magán-, mind az ipari szektorban. Ez egy olyan folyamat, amelynek során egy 3D-s modellt speciális technológiák és eszközök segítségével fizikai tárgyakká alakítanak át. Ebben az eljárásban a modellt apró rétegekre osztják, amelyeket egy 3D-s nyomtató fokozatosan egy lemezre visz fel, és addig olvasztanak össze, míg a háromdimenziós tárgy elkészül.

A 3D-s nyomtatáshoz különböző technológiákat és eszközöket használnak, a tárgy típusától és a kívánt minőségtől függően. Ezek közé tartoznak például az FDM nyomtatók, a sztereolitográfiás nyomtatók, a kötőanyag-sugaras nyomtatók és a porágyfúziós nyomtatók. Mindegyik technológiának megvannak az előnyei és hátrányai, és különböző feladatokhoz alkalmasak.

A 3D-s nyomtatással az alkatrészek széles skáláját lehet létrehozni, az egyszerű prototípusoktól az összetett alkatrészekig. A 3D-s nyomtatás során elkövetett hibák gondos tervezéssel elkerülhetők. Ez magában foglalja például a 3D-s modell és a tervezés alapos felülvizsgálatát, a tervezés optimalizálását a választott technológiához és anyagokhoz, valamint a nyomtató és paramétereinek megfelelő beállítását. Fontos továbbá a tárgy megfigyelése a nyomtatási folyamat során, hogy a hibákat már a korai szakaszban fel lehessen fedezni és ki lehessen javítani.

A 3D-s modellek a tárgyak háromdimenziós digitális ábrázolásai, amelyeket speciális szoftverek segítségével hoznak létre. A 3D-s modellek létrehozásának különböző módjai vannak, például CAD programokkal vagy 3D-s szkennerrel és szoftverrel. A tökéletes eredmény érdekében fontos, hogy a 3D-s modellek készítésekor elkerüljük a hibákat. Végül a 3D-s modelleket 3D-s nyomtatással fizikai tárgyakká lehet alakítani. A technológiától és az anyagtól függően különböző eszközöket használnak. A 3D-s nyomtatással gyorsan és költséghatékonyan lehet összetett alkatrészeket előállítani. Összességében a 3D-s modellezés és a 3D-s nyomtatás számos lehetőséget és alkalmazási területet kínál, különösen az iparban, de a magánszektorban is, saját 3D-s modellek létrehozására és megvalósítására.

Megfelelő előkészítéssel és gondossággal elkészítheti saját 3D-s modelljeit. A ZEISS biztosítja a szükséges hardvert és szoftvert. A helyhez kötött és felszerelhető 3D-s szkennerektől a kis kézi szkennerekig mindent megtalál a kínálatunkban. Ismerje meg HandsOn Metrology megoldásainkat.
